PRF0166938 - Ventilatorhette ELICA - Gratis bruksanvisning og manual

Merke	Elica
Modell	PRF0166938
Produkttype	Kjøkkenhette
Bruksversjon	Avtrekk (utvendig evakuering) eller resirkulering (med kullfilter)
Antall hastigheter	3 hastigheter + booster
Betjening	Trykknapper med LED-indikatorer
Belysning	Integrert LED
Fettfilter	Metall, kan vaskes i oppvaskmaskin eller for hånd
Aktivt kullfilter	Valgfritt, for resirkuleringsversjon; skiftes hver 4. måned
Filtermetningsindikasjon	Ja: fettfilter hver 40. time, kullfilter hver 160. time
Timer	Ja, programmerbar (20/15/10 min avhengig av hastighet)
Strømforsyning	220-240 V ~ 50/60 Hz
Minste installasjonsavstand (elektrisk komfyr)	45 cm
Minste installasjonsavstand (gass- eller blandingskomfyr)	65 cm
Installasjon	Veggmontert, med medfølgende boremal
Sikkerhetsstandarder	Samsvarer med EN/IEC 60335-1, EN/IEC 60335-2-31
Bruk	Husholdning
Medfølgende tilbehør	Festeskruer, boremal, bruksanvisning
Reservedeler og reparerbarhet	Fett- og kullfilter tilgjengelige; LED-pærer kan skiftes av fagperson; kontakt kundeservice
Type avtrekkstilkobling	Tilkoblingsflens (diameter tilpasses kanal)

Ofte stilte spørsmål - PRF0166938 ELICA

Hvordan installere Elica PRF0166938 hetten?

Følg den medfølgende boremalen for å bore 6 hull (Ø 8 mm, dybde 40 mm). Fest hettens brakett og avtrekkskanalen. Sørg for at minimumsavstanden mellom koketoppen og hetten overholdes: 45 cm for elektrisk komfyr, 65 cm for gass- eller blandingskomfyr.

Hvordan rengjøre fettfilteret?

Fettfilteret i metall må rengjøres en gang i måneden. Du kan vaske det for hånd med et mildt vaskemiddel eller i oppvaskmaskin på lav temperatur og kort program. Trekk i fjærhåndtaket for å demontere.

Når må kullfilteret skiftes?

Aktivt kullfilter brukes kun i resirkuleringsversjon. Det må skiftes maksimalt hver 4. måned, fordi det ikke kan rengjøres eller regenereres.

Hvordan tilbakestille filtermetningsindikatoren?

Når indikatorene blinker (T1+T2 for fettfilter, T1+T3 for kullfilter), trykk på de tilsvarende knappene innen 10 sekunder for å tilbakestille. Hetten må være avslått for å utføre tilbakestilling.

Kan jeg bruke hetten uten filter?

Nei, bruk aldri hetten uten grillen og filtrene riktig montert. Dette innebærer elektriske farer og kan skade apparatet.

Hvordan bytte LED-pærer?

LED-pærene er integrert og må byttes av en fagperson. Kontakt Elica kundeservice for assistanse.

Kan hetten fungere i resirkuleringsmodus?

Ja, for resirkulering, installer et aktivt kullfilter (ikke medfølger) og fjern eventuell avtrekkskanal. Den filtrerte luften returneres til rommet.

Hva er forskjellen mellom modell a og b?

Modell a har en boosterfunksjon (økt hastighet) og en timer tilgjengelig fra alle hastigheter. Modell b har ikke booster, og timeren er begrenset til tredje hastighet. Sjekk modellen din i bruksanvisningen.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller først at strømmen er tilkoblet og at sikringen ikke har gått. Sørg for at filtrene er riktig installert. Hvis problemet vedvarer, kontakt kundeservice.

Hva er lydnivåene?

Lydnivåene er ikke spesifisert i denne bruksanvisningen. For nøyaktig informasjon, se produktets tekniske datablad eller kontakt produsenten.

BRUKSANVISNING PRF0166938 ELICA

NO Instrukser for montering og bruk

Varningsforeskrifter

Elektrisk anslutning

Kontakta det teknska servicekontoret for byte av lysioderna.

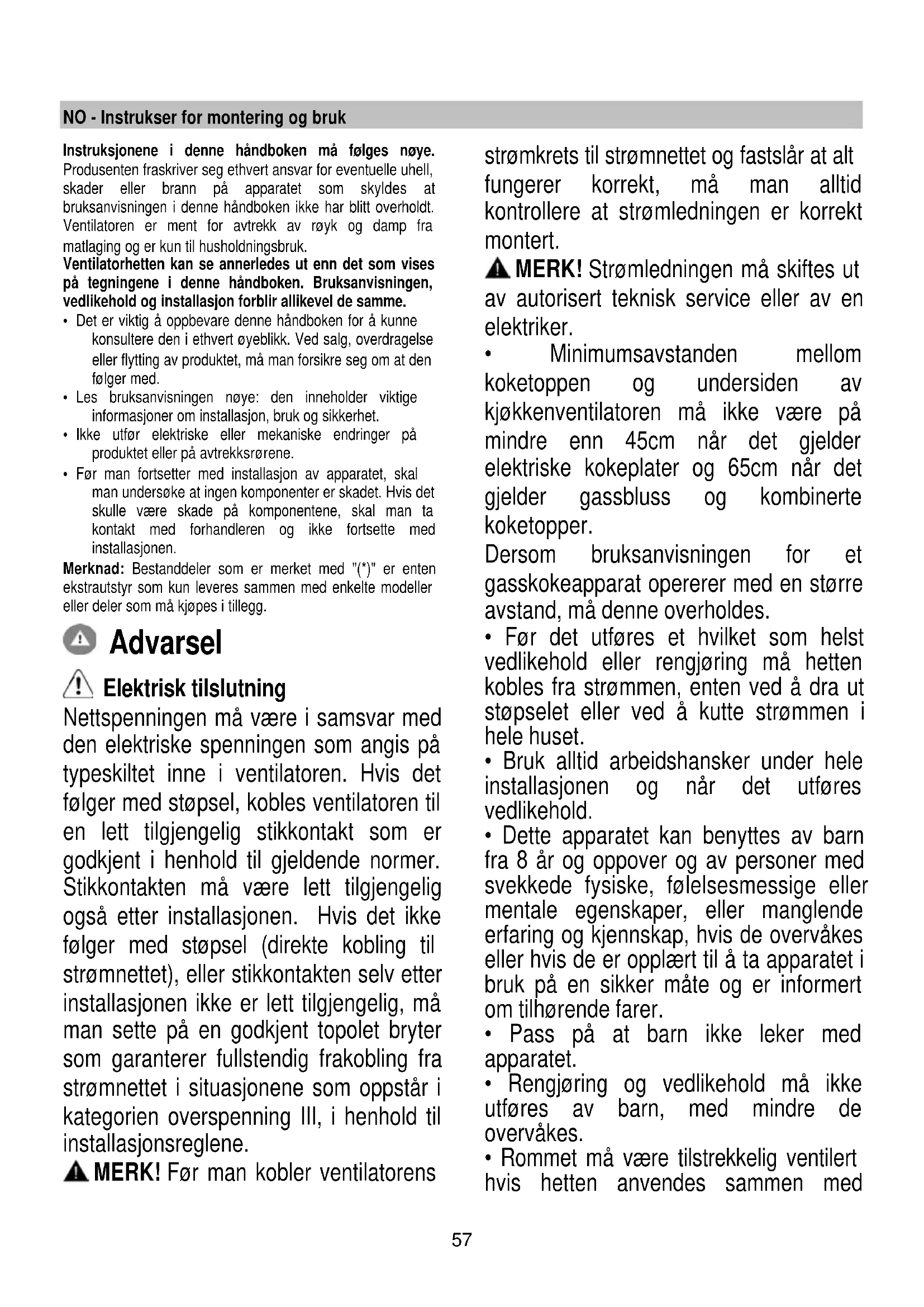

NO - Instrukser for montering og bruk

Instruksjonene i dette handboken ma følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen i donne handboken ikke har blitt overholdt.

Ventilatoren er ment for avtrekk av royk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i dette handboken. Bruksanvisingen, vedlikehold og installationsforblir allikevel de samme.

• Det er viktig øppbevare dette handboken for ø kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, mæ man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den ineholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfor elektriske eller mekaniske endringer papyroduktet eller pa avtreksrørene.
• For man fortsetter med installationsj an apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på komponentene, skal man ta Kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med (^*) er enten ekstrautstyr som kun leveres sammen med enkelte modeller aller deler som mA kjopes i tillegg.

Advarsel

Elektrisk tilkobling

Nettspenningen må være i samsvar med den elektriske spenningen som er angitt på typeskiltet på ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

MERK! Før man kobler ventilatoren til strømnettet, må man kontrollere at nettspenningen stemmer overens med spenningen angitt på typeskiltet.

• Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 45 cm for elektriske koketopper og 65 cm for gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset. - Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold. - Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å bruke apparatet på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet. - Rengjøring og vedlikehold skal ikke utføres av barn, med mindre de overvåkes. - Rommet må være tilstrekkelig ventilert hvis hetten brukes sammen med

andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN), ta hensyn til informasjonene i bruksanvisningen og vedlikeholdshåndboken.
• Manglende overholdelse av rengjøringsanvisningene, samt manglende utskifting og rengjøring av filtre, kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspærer som angitt i avsnittet om vedlikehold/utskifting av lyspærer i veiledningen når lyspæren skal skiftes.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.

Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

• Oppsugd luft må ikke føres inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel.

Vær oppmerksom! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i

Installasjonsveiledningen.

• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil. Vær oppmerksom! Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.
• Sikret: Produktet er godkjent for montering på topper med opptil 6 brannsoner.

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EU om avfall fra elektrisk og elektronisk utstyr (WEEE). Ved å sikre at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på følgedokumentene viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningsanlegg for elektrisk og elektronisk avfall. Produktet skal kasseres i henhold til lokale forskrifter for avfallshåndtering. For ytterligere informasjon om behandling, gjenvinning og resirkulering av dette produktet, kan du kontakte lokale myndigheter, renovasjonsselskapet for husholdningsavfall eller butikken der du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen, og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp, og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilteret når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilteret når det er nødvendig for å opprettholde optimal effektivitet. Bruk maksimal diameter på kanalsystemet som er angitt i bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Som beskrevet i installasjonstegningene utføres 6 hull (diameter 8 mm, 40 mm dype) i de stillingene som er vist i boremålen, for å feste panserets støttebrakett og peisen. Sjekk etter installasjon at hette og skorstein er perfekt justert.

Montering

Før installasjonen:

• Kontroller at produktet har passende størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de feste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Modell A

I	II	III>	L
T1	T2	T3	T4	T5
Model B
I	II	III	L
T1	T2	T3	T4	T5

Første hastighet (T1)

Trykk på T1 for å aktivere første hastighet. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T1 for å slå av.

Andre hastighet (T2)

Trykk på T2 for å aktivere andre hastighet. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for å slå av avtrekkshetten.

Tredje hastighet og BOOSTER (T3) kun modell A

Når avtrekkshetten er deaktivert, eller hvis den er stilt inn på første eller andre hastighet, kan tredje hastighet aktiveres ved å trykke på knappen T3. Lampen vil tennes og lyse uavbrutt. Ved å trykke på T3 slår man på booster. Booster kan kun aktiveres når tredje hastighet allerede er blitt aktivert. Når booster er på vil lampen T3 begynne å blinke. Når booster er i drift kan man gå over til første og andre hastighet ved å trykke på ønsket hastighetsknapp T1 eller T2. Booster vil slå seg av og valgt hastighet vil aktiveres.

Etter 5' vil booster slå seg av og tredje hastighet aktiveres automatisk.

Tredje hastighet (T3) kun modell B

Trykk på T3 for å aktivere tredje hastighet. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T3 igjen for å slå av avtrekkshetten.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres når første, andre eller tredje hastighet allerede er aktivert. Når funksjonen er aktivert, vil både LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastighet:

Første hastighet T1 = varighet 20'

Andre hastighet T2 = varighet 15'.

Tredje hastighet: T3 = varighet 10'.

hastighetene som ikke er aktive. For å slå av avtrekkshetten trykker man enda en gang på hastighetsknappen som ble tidsprogrammert tidligere.

MERK: kun modell A

Timer-funksjonen kan ikke aktiveres når booster er aktivert. Når tiden løper ut vil avtrekkshetten slå seg av. Når en hastighet er tidsprogrammert, kan man gå over til en annen hastighet ved å trykke på ønsket hastighetsknapp. Denne operasjonen slår av timer-funksjonen.

Lys (T5)

Lyset kan aktiveres når som helst ved å trykke på tasten T5. Når funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt.

Innstilling av filter

Tilbakestilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsle om at filtrene må vedlikeholdes:

I dette tilfellet, når avtrekkshetten er avslått og brukeren berører en hvilken som helst knapp, vil grensesnittet vise de følgende to varslene i 10":

Hvis T1+T2 blinker: vedlikehold fettfilter. - Hvis T1+T3 blinker: vedlikehold luktfilter.

I løpet av disse 10" er det mulig å tilbakestille fettfilteret ved å trykke på T1+T2 og tilbakestille luktfilteret ved å trykke på

T1+T3. Når tilbakestillingen er blitt utført, vil knappene blinke hurtig to ganger. Grensesnittet fungerer nå som normalt. OBS!

I løpet av disse 10" vil avtrekkshetten fungere som normalt, men det vil ikke være visuell feedback på

hastighetsknappene. Hvis det i løpet av disse 10" ikke blir utført noen operasjoner, vil LED-lampene slutte å blinke og visuell feedback vil gå tilbake til normalen.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 18

Fanger kokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Sirkulært kullfilter

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90% .

Produktet er designet, testet og produsert i henhold til:
