Marca	Elica
Modello	PRF0166938
Tipo di prodotto	Cappa da cucina
Versione d'uso	Aspirante (scarico esterno) o filtrante (ricircolo con filtro a carbone)
Numero di velocità	3 velocità + booster
Comando	Pulsanti con indicatori LED
Illuminazione	LED integrato
Filtro antigrasso	Metallico, lavabile in lavastoviglie o a mano
Filtro a carbone attivo	Opzionale, per versione ricircolo; sostituire ogni 4 mesi
Segnalazione saturazione filtro	Sì: filtro antigrasso ogni 40 ore, filtro a carbone ogni 160 ore
Timer	Sì, programmabile (20/15/10 min in base alla velocità)
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Distanza minima d'installazione (piano elettrico)	45 cm
Distanza minima d'installazione (piano gas o misto)	65 cm
Installazione	A parete, con dima di foratura fornita
Norme di sicurezza	Conforme EN/IEC 60335-1, EN/IEC 60335-2-31
Utilizzo	Domestico
Accessori forniti	Viti di fissaggio, dima di foratura, manuale d'uso
Pezzi di ricambio e riparabilità	Filtri antigrasso e a carbone disponibili; lampade LED sostituibili da un professionista; contattare il servizio post-vendita
Tipo di collegamento scarico	Flangia di collegamento (diametro da adattare al condotto)

Domande frequenti - PRF0166938 ELICA

Come installare la cappa Elica PRF0166938?

Seguire la dima di foratura fornita per forare 6 fori (Ø 8 mm, profondità 40 mm). Fissare il supporto della cappa e il condotto di scarico. Assicurarsi che la distanza minima tra il piano cottura e la cappa sia rispettata: 45 cm per un piano elettrico, 65 cm per un piano gas o misto.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarlo.

Quando è necessario sostituire il filtro a carbone?

Il filtro a carbone attivo viene utilizzato solo nella versione ricircolo. Deve essere sostituito ogni 4 mesi al massimo, poiché non può essere pulito o rigenerato.

Come resettare l'indicatore di saturazione dei filtri?

Quando gli indicatori lampeggiano (T1+T2 per il filtro antigrasso, T1+T3 per il filtro a carbone), premere i pulsanti corrispondenti entro 10 secondi per resettare. La cappa deve essere spenta per effettuare il reset.

Posso usare la cappa senza filtro?

No, non utilizzare mai la cappa senza la griglia e i filtri montati correttamente. Ciò comporta rischi elettrici e può danneggiare l'apparecchio.

Come sostituire le lampade LED?

Le lampade LED sono integrate e devono essere sostituite da un professionista. Contattare il servizio post-vendita Elica per qualsiasi intervento.

La cappa può funzionare in versione filtrante?

Sì, per l'uso in ricircolo, installare un filtro a carbone attivo (non fornito) e rimuovere eventuale condotto di scarico. L'aria filtrata viene restituita nell'ambiente.

Qual è la differenza tra i modelli a e b?

Il modello a è dotato di funzione booster (velocità accelerata) e di timer accessibile da tutte le velocità. Il modello b non ha booster e il timer è limitato alla terza velocità. Verificare il proprio modello nel manuale.

Cosa fare se la cappa non si accende?

Verificare innanzitutto che l'alimentazione elettrica sia collegata e che l'interruttore non sia scattato. Assicurarsi che i filtri siano installati correttamente. Se il problema persiste, contattare il servizio post-vendita.

Quali sono i livelli di potenza sonora?

I livelli sonori non sono specificati in questo manuale. Per informazioni precise, consultare la scheda tecnica del prodotto o contattare il produttore.

MANUALE UTENTE PRF0166938 ELICA

IT Istruzioni di montaggio e d'uso

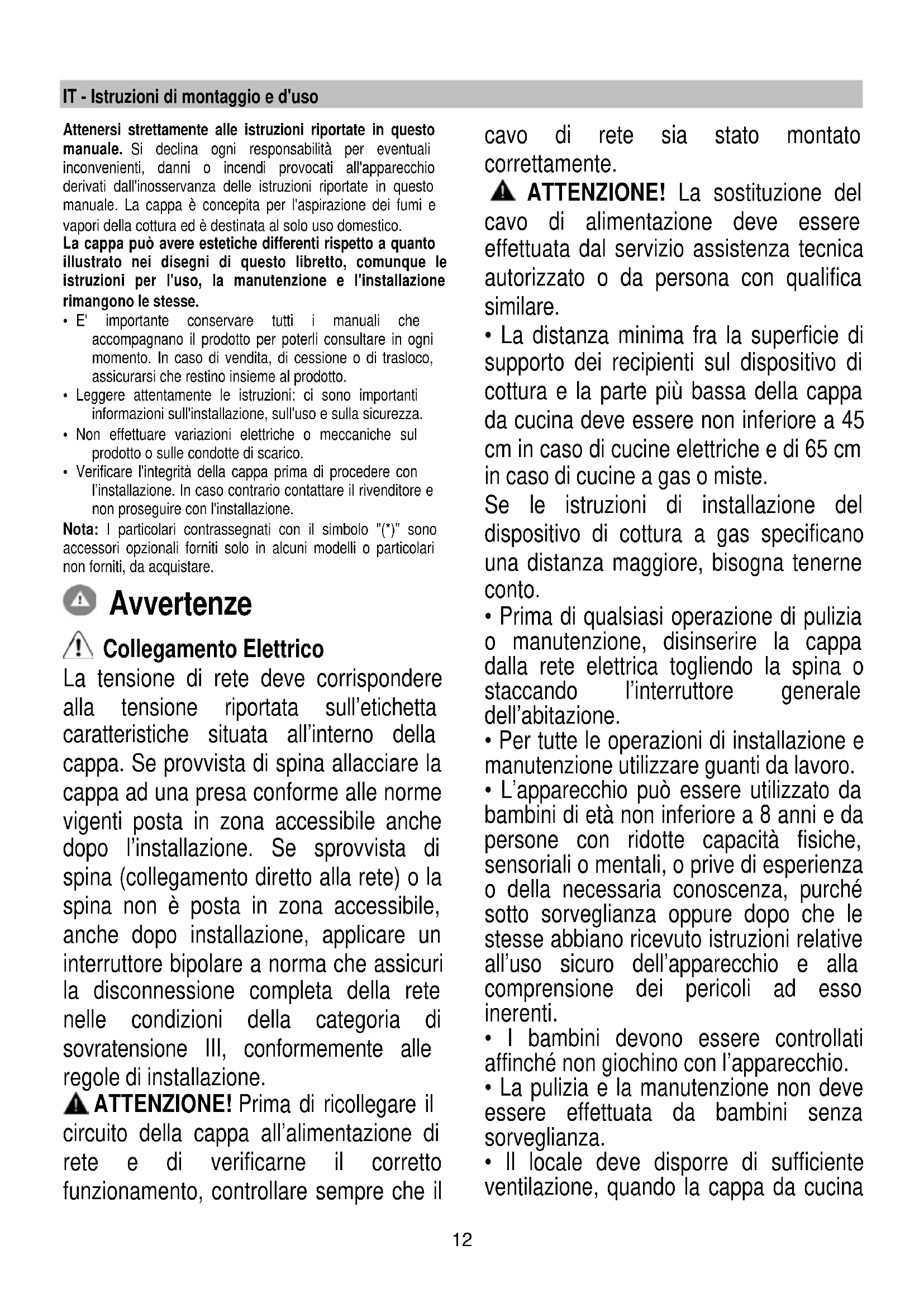

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e degli odori della cottura ed è destinata al solo uso domestico.

La cappa può avere caratteristiche estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in futuro. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il

cavo di rete sia stato montato correttamente.

ATTENZIONE! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non devono essere effettuate da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina

viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• È severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione / sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sempre sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE! Non utilizzare con un

programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente. - Il prodotto è APPROVATO per installazione su piani cottura con massimo 6 fuochi.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendete la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentate la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere efficiente il sistema di riduzione degli odori, sostituite, quando necessario, il/i filtro/i al carbone. Per mantenere efficiente il filtro del grasso, pulitelo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzate il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, quello/i deve/devono essere rimosso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina pertanto ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

Come descritto nei disegni di installazione, eseguire 6 fori (Ø 8 mm profondi 40 mm) nelle posizioni indicate nella dima di foratura, per fissare la cappa e la staffa di supporto camino. Verificare a fine installazione che cappa e camino siano perfettamente allineati.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tutto conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarsi dell'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusta da sostenere il peso della cappa.

Funzionamento

Modello A

I	II	III	L
T1	T2	T3	T4	T5
Modellò B
I	II	III	L
T1	T2	T3	T4	T5

Prima velocità (T1)

Premere T1 per attivare la prima velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T1 per spegnere la cappa.

Seconda velocità (T2)

Premere T2 per attivare la seconda velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T2 per spegnere la cappa.

Terza velocità e BOOSTER (T3) solo modello A. Quando la cappa è disattivata o la prima o la seconda velocità sono attive, la terza velocità può essere attivata premendo il pulsante T3 e il LED si accende con luce fissa.

Un'altra pressione su T3 accenderà il booster. Il booster può essere attivato solo dopo che la terza velocità è attiva.

Quando il booster è acceso, il LED T3 inizierà a pulsare.

Mentre il booster è in funzione, è possibile passare alla prima o alla seconda velocità premendo il pulsante di velocità desiderato T1 o T2; il booster si spegnerà e la velocità selezionata verrà attivata.

Quando il booster è acceso, premere di nuovo T3 per spegnere la cappa.

Dopo 5 minuti il booster si spegne automaticamente e la terza velocità si attiva automaticamente.

Terza velocità (T3) solo modello B

Premere T3 per attivare la terza velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T3 per spegnere la cappa.

Timer (T4)

Il timer può essere attivato quando è attiva la prima, la seconda o la terza velocità. Quando la funzione è attivata, sia il LED del Timer (T4) che quello della velocità precedentemente selezionata (T1/T2/T3) si accendono con luce fissa.

Il timer dura in base alla velocità selezionata:

Prima velocità T1 = durata 20'

Seconda velocità T2 = durata 15'.

Terza velocità: T3 durata 10'

Quando una velocità è temporizzata, si può disattivare il timer premendo T4, oppure una delle altre due velocità non attive.

Per spegnere la cappa, premere di nuovo la velocità alla quale si era precedentemente applicata la temporizzazione. NOTA: solo modello A

Il timer non può essere attivato quando il booster è attivo. Allo scadere del tempo, la cappa si spegne. Quando una velocità è temporizzata, si può passare ad altre velocità premendo il pulsante di velocità desiderato, ma questa operazione spegnerà il timer.

Luce (T5)

La luce può essere attivata in qualsiasi momento premendo il tasto T5. Quando la funzione è attivata, il LED si accende con luce fissa.

Impostazione filtro

L'attivazione o la disattivazione degli indicatori del filtro può essere eseguita solo a cappa spenta.

Per accedere al menu di configurazione, premere a lungo T2 + T3; una volta nel menu, T1 inizierà a pulsare.

L'impostazione predefinita è:

• filtrato antigrasso indicator (T2) acceso, quindi attivo;
• filtratio antidore indicator (T3) spento, quindi non attivato.

T2 attiva/disattiva l'indicatore del filtro per grasso. T3 attiva/disattiva l'indicatore del filtro degli odori. Per uscire dal menu, premere a lungo T1 oppure attendere 10"

Ripristino filtro

La cappa segnala a intervalli regolari che i filtri devono essere sottomposti a manutenzione:

• filtro antigrasso ogni 40 ore;
• filtro antiodori ogni 160 ore.

In questo caso, a cappa spenta, quando l'utente toccherà un pulsante qualsiasi, l'interfaccia segnalera per 10" due tipi di necessità:

• se T1+T2 pulsano: manutenzione filtro antigrasso;
• se T1+T3 pulsano: manutenzione filtro antiodori.

Durante i 10" è possibile ripristinare il filtro antigrasso premendo T1+T2 e ripristinare il filtro antiodori premendo T1+T3. Al termine del ripristino, le combinazioni di pulsanti lampeggeranno rapidamente due volte. L'interfaccia ora funzionerà come al solito.

Attenzione:

Durante i 10", la cappa funzionerà normalmente ma non ci saranno feedback visivi sui pulsanti di velocità. Se durante i 10" non viene eseguita alcuna operazione, i LED smetteranno di pulsare e i feedback visivi tornano alla normalità.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 18 Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassa temperatura e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scurirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 19

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In alcuni casi è necessario sostituire la cartuccia al massimo dopo quattro mesi. NON può essere lavato o rigenerato.

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Se la cappa è dotata di filtri al carbone, questi devono essere rimossi.

Velocità prima T1 = durata 20'

Velocità seconda T2 = durata 15'.

Velocità terza: T3 = durata 10'.

Non lavarli né riutilizzarli.

Filtro di carbone circolare
