PRF0166938 - Digestor ELICA - Bezplatný návod na obsluhu

Značka	Elica
Model	PRF0166938
Typ produktu	Kuchynský digestor
Verzia použitia	Odsávacia (vonkajšie odvádzanie) alebo filtračná (recirkulácia s uhlíkovým filtrom)
Počet rýchlostí	3 rýchlosti + booster
Ovládanie	Tlačidlá s LED indikátormi
Osvetlenie	Integrované LED
Tukový filter	Kovový, umývateľný v umývačke riadu alebo ručne
Uhlíkový filter	Voliteľný, pre verziu recirkulácie; vymieňať každé 4 mesiace
Signalizácia nasýtenia filtra	Áno: tukový filter každých 40 h, uhlíkový filter každých 160 h
Časovač	Áno, programovateľný (20/15/10 min podľa rýchlosti)
Elektrické napájanie	220-240 V ~ 50/60 Hz
Minimálna inštalačná vzdialenosť (elektrický sporák)	45 cm
Minimálna inštalačná vzdialenosť (plynový alebo zmiešaný sporák)	65 cm
Inštalácia	Nástenná, so šablónou na vŕtanie v balení
Bezpečnostné normy	V súlade s EN/IEC 60335-1, EN/IEC 60335-2-31
Použitie	Domáce
Príslušenstvo v balení	Montážne skrutky, šablóna na vŕtanie, návod na použitie
Náhradné diely a opravovateľnosť	Tukové a uhlíkové filtre k dispozícii; LED lampy vymeniteľné odborníkom; kontaktujte popredajný servis
Typ pripojenia odvodu	Príruba (priemer prispôsobiť potrubiu)

Často kladené otázky - PRF0166938 ELICA

Ako nainštalovať digestor Elica PRF0166938?

Postupujte podľa priloženej šablóny na vŕtanie a vyvŕtajte 6 otvorov (Ø 8 mm, hĺbka 40 mm). Upevnite držiak digestora a odvodné potrubie. Uistite sa, že je dodržaná minimálna vzdialenosť medzi varnou doskou a digestorom: 45 cm pre elektrický sporák, 65 cm pre plynový alebo zmiešaný sporák.

Ako čistiť tukový filter?

Kovový tukový filter je potrebné čistiť raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Potiahnutím pružinovej rukoväte ho demontujte.

Kedy je potrebné vymeniť uhlíkový filter?

Uhlíkový filter sa používa iba vo verzii recirkulácie. Musí byť vymenený maximálne každé 4 mesiace, pretože sa nedá čistiť ani regenerovať.

Ako resetovať indikátor nasýtenia filtrov?

Keď kontrolky blikajú (T1+T2 pre tukový filter, T1+T3 pre uhlíkový filter), stlačte príslušné tlačidlá do 10 sekúnd na resetovanie. Digestor musí byť vypnutý, aby sa reset vykonal.

Môžem používať digestor bez filtra?

Nie, nikdy nepoužívajte digestor bez správne namontovaného mriežky a filtrov. Predstavuje to elektrické riziko a môže poškodiť spotrebič.

Ako vymeniť LED lampy?

LED lampy sú integrované a musia byť vymenené odborníkom. Pre akýkoľvek zásah kontaktujte popredajný servis Elica.

Môže digestor fungovať vo filtračnej verzii?

Áno, na použitie v režime recirkulácie nainštalujte uhlíkový filter (nie je súčasťou balenia) a odstráňte všetky odvodné potrubia. Filtrovaný vzduch je vrátený späť do miestnosti.

Aký je rozdiel medzi modelmi a a b?

Model a má funkciu booster (zrýchlená rýchlosť) a časovač prístupný zo všetkých rýchlostí. Model b nemá booster a časovač je obmedzený na tretiu rýchlosť. Skontrolujte svoj model v návode.

Čo robiť, ak sa digestor nezapne?

Najprv skontrolujte, či je elektrické napájanie pripojené a či nevypadol istič. Uistite sa, že filtre sú správne nainštalované. Ak problém pretrváva, kontaktujte popredajný servis.

Aké sú úrovne hluku?

Úrovne hluku nie sú v tomto návode uvedené. Presné informácie nájdete v technickom liste produktu alebo kontaktujte výrobcu.

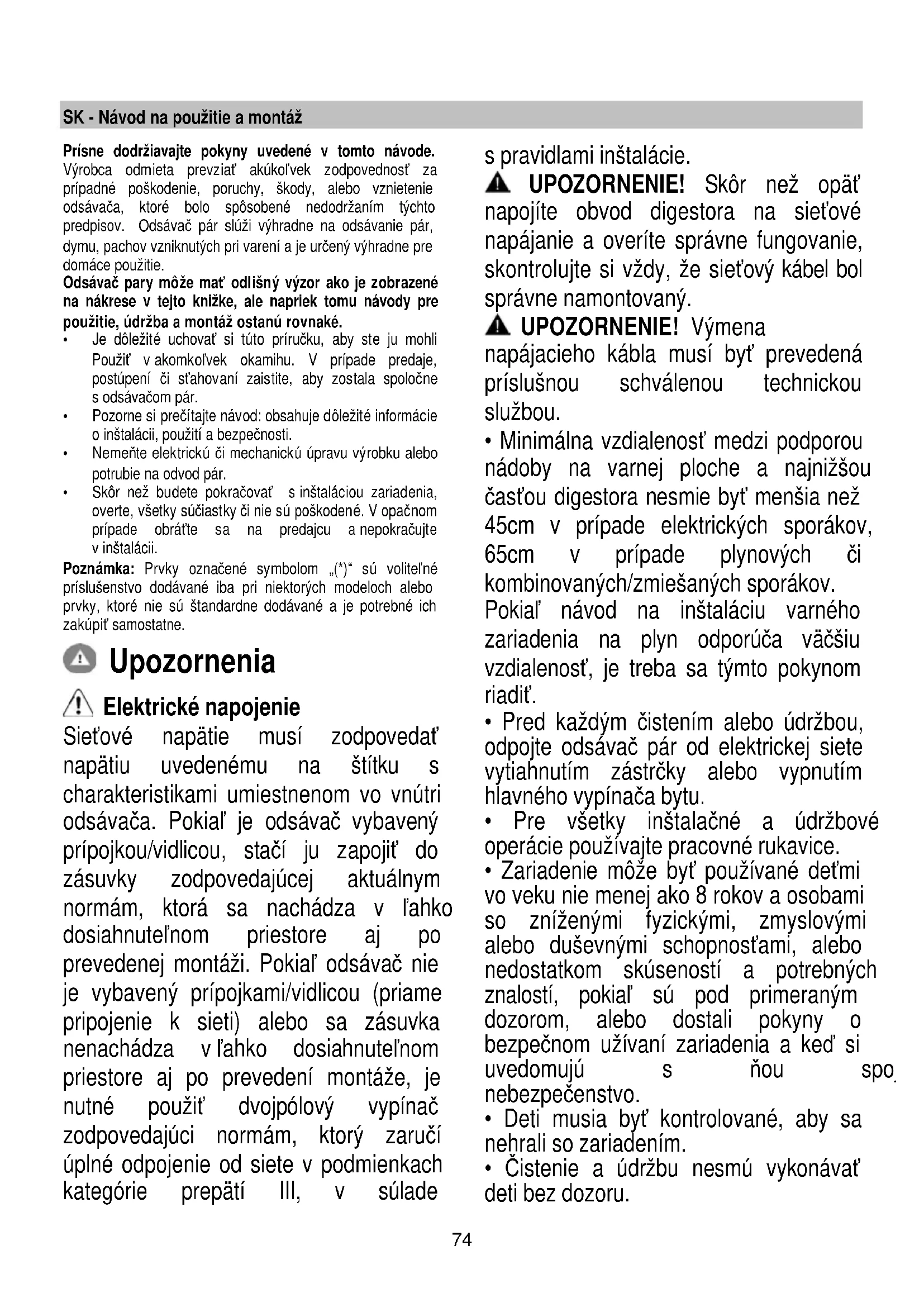

NÁVOD NA OBSLUHU PRF0166938 ELICA

Prísne dodržiavajte použitie.

Odsávač pár môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpiť samostatne.

Upozornenia

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade

s pravidlami inštalácie.

UPOZORNENIE! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

• Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu. - Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a ak si uvedomujú s ním spojené nebezpečenstvo. - Deti musia byť kontrolované, aby sa nehrali so zariadením. - Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá. Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte to, čo je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar. Je prísne zakázané robiť pod odsávačom pár jedlá na plameni. Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

A POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

• Výrobok je schválený pre inštaláciu na varné dosky maximálne so 6 horákmi.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol —— výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Pre dokonalejšie informácie o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pár je zhotovený pre odsávanie dymov a pár pochádzajúcich z varenia a je určený iba pre domácu pot

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom na čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tie musia byť odstránené.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti zbaví mastnoty a zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Ako je to popísané v inštalačných výkresoch, vyvŕtajte 6 otvorov (Ø 8 mm, hĺbka 40 mm) v polohách zobrazených na šablóne vŕtania, pre pripevnenie odsávača pár a opornej konzoly komína. Po inštalácii skontrolujte, či sú odsávač pár a komín dokonale zosúladené.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok zodpovedá rozmerom pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Odsávač pár je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pár.

Činnosť

Model A

I T1 Model B	II T2	III T3	L T4
I T1	II T2	III T3	L T4

Prvá rýchlosť (T1)

Stlačte T1 pre aktiváciu prvej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T1 pre vypnutie odsávača.

Druhá rýchlosť (T2)

Stlačte T2 pre aktiváciu druhej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T2 pre vypnutie odsávača.

Tretia rýchlosť a BOOSTER (POSILŇOVAČ) (T3) iba model A

Keď je odsávač deaktivovaný alebo je aktívna prvá alebo druhá rýchlosť, tretia rýchlosť sa môže aktivovať stlačením tlačidla T3 a zapne sa LED napevno.

Ďalším stlačením T3 sa zapne booster. Booster sa môže aktivovať iba po aktivácii tretej rýchlosti. Keď je booster zapnutý, LED T3 začne pulzovať. Kým je booster v prevádzke, je možné prejsť na prvú alebo druhú rýchlosť stlačením požadovaného tlačidla rýchlosti T1 alebo T2, booster sa vypne a aktivuje sa zvolená rýchlosť.

Keď je booster zapnutý, znovu stlačte T3 pre vypnutie odsávača.

Po 5 minútach sa booster automaticky vypne a automaticky sa aktivuje tretia rýchlosť.

Tretia rýchlosť (T3) iba model B

Stlačte T3 pre aktiváciu druhej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T3 pre vypnutie odsávača.

Timer (časovač T4)

Timer môžete aktivovať, keď je aktívna prvá alebo druhá alebo tretia rýchlosť. Keď je funkcia aktivovaná, LED timera (T4) aj LED pre zvolenú rýchlosť (T1/T2/T3) sa zapnú napevno.

Funkcia timera trvá na základe zvolenej rýchlosti:

Prvá rýchlosť T1 = doba trvania 20'

Keď je rýchlosť načasovaná, môžete deaktivovať timer stlačením T4, alebo jednou z ďalších dvoch neaktívnych rýchlostí. Pre vypnutie odsávača znovu stlačte rýchlosť, pri ktorej sa predtým použilo načasovanie.

POZNÁMKA: iba model A

Keď je funkcia aktivovaná, LED sa zapne napevno.

Nastavenie filtra

Aktivácia alebo deaktivácia indikátorov filtra sa môže vykonať iba, ak je odsávač vypnutý.

Pre vstup do menu konfigurácie dlho stlačte T2+T3, akonáhle v menu T1 začne pulzovať.

Predvolené nastavenie je:

• protitukový filter, indikátor (T2) zapnutý, čiže aktívny;
• protizapachový filter, indikátor (T3) vypnutý, čítačky neaktivované.

T2 aktivuje/deaktivuje indikátor tukového filtra. T3 aktivuje/deaktivuje indikátor filtra zápachov. Pre výstup z menu, dlho stlačte T1 alebo počkajte 10 sekúnd.

Obnovenie filtra

Odsávač v pravidelných intervaloch signalizuje, že sa musí vykonať údržba filtrov:

• protitukový filter každých 40 hodín;
• protizapachový filter každých 160 hodín.

Počas 10 sekúnd je možné obnoviť funkciu protitukového filtra stlačením T1+T2 a obnoviť funkciu protizápachového filtra stlačením T1+T3. Po dokončení obnovenia kombinácie tlačidiel dvakrát rýchlo zablikajú. Rozhranie bude teraz fungovať ako zvyčajne.

Pozor:

Počas 10 sekúnd bude odsávač fungovať normálne, ale nedôjde k vizuálnym spätným väzbám na tlačidlách rýchlosti. Ak sa počas 10 sekúnd nevykoná žiadny úkon, LED prestanú pulzovať a vizuálne spätné väzby sa vrátia do normálu.

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 18

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 19

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Použite ho na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočte smerom hodinových ručičiek.

Kvôli odmontovaniu pootočte oproti smeru hodinových ručičiek.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.
