PRF0166938 - 厨房抽油烟机 ELICA - 免费用户手册

常见问题 - PRF0166938 ELICA

用户手册 PRF0166938 ELICA

To3ypeoTROBAPHaH3NcKBaHnraHa：

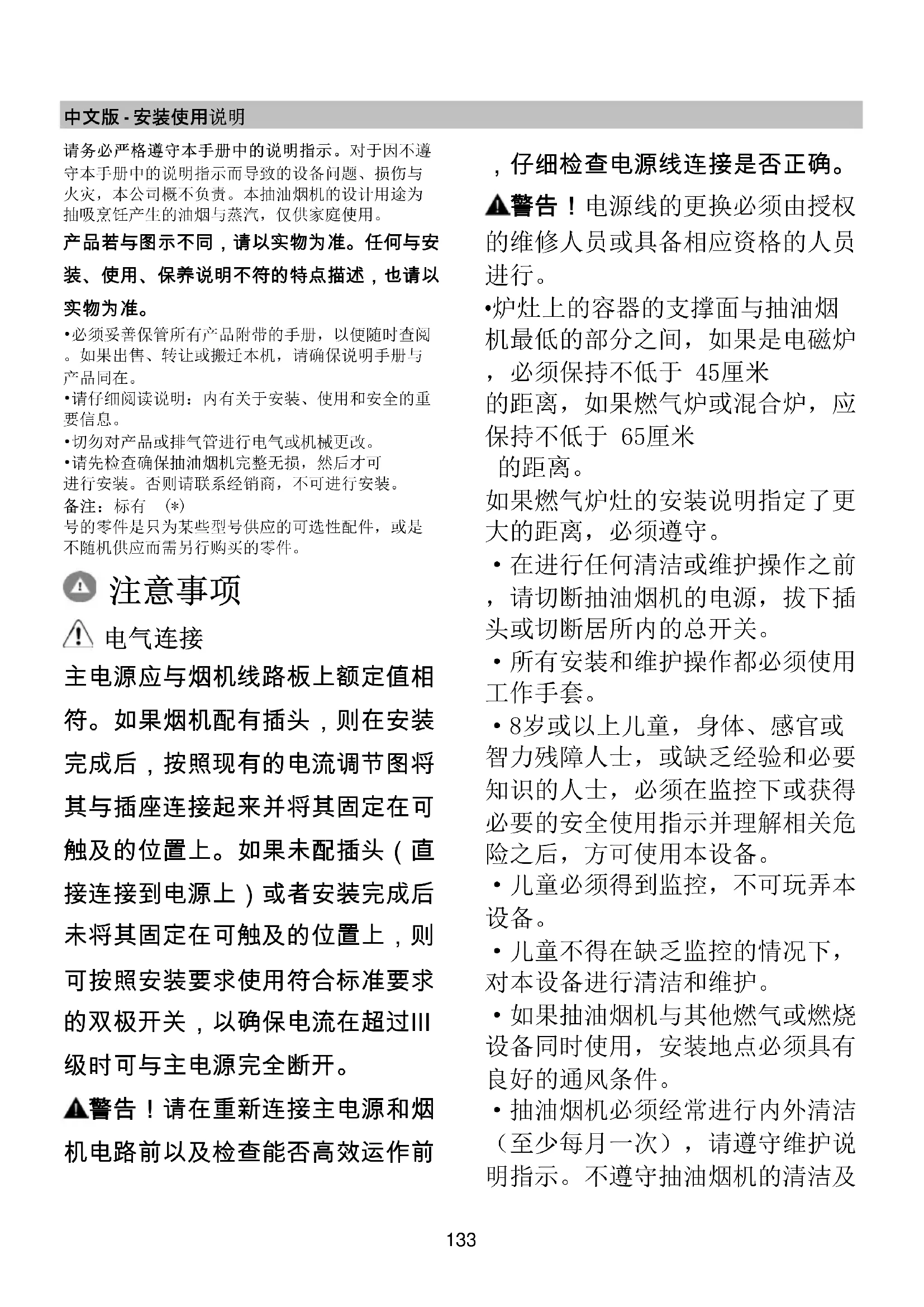

请务必严格遵守本手册中的说明指示。对于因不遵守本手册中的说明指示而导致的设备问题、损伤与火灾，本公司概不负责。本抽油烟机的设计用途为抽吸烹饪产生的油烟与蒸汽，仅供家庭使用。

产品若与图示不同，请以实物为准。任何与安装、使用、保养说明不符的特点描述，也请以实物为准。

• 必须妥善保管所有产品附带的手册，以便随时查阅。如果出售、转让或搬迁本机，请确保说明手册与产品同在。
• 请仔细阅读说明：内有关于安装、使用和安全的重要信息。
  ·切勿对产品或排气管进行电气或机械更改。
• 请先检查确保抽油烟机完整无损，然后才可进行安装。否则请联系经销商，不可进行安装。

备注：标有 (*)

号的零件是只为某些型号供应的可选性配件，或是不随机供应而需另行购买的零件。

注意事项

电气连接

主电源应与烟机线路板上额定值相符。如果烟机配有插头，则在安装完成后，按照现有的电流调节图将其与插座连接起来并将其固定在可触及的位置上。如果未配插头（直接连接到电源上）或者安装完成后未将其固定在可触及的位置上，则可按照安装要求使用符合标准要求的双极开关，以确保电流在超过Ⅲ级时可与主电源完全断开。

警告！请在重新连接主电源和烟机电路前以及检查能否高效运作前

，仔细检查电源线连接是否正确。

警告！电源线的更换必须由授权的维修人员或具备相应资格的人员进行。

• 炉灶上的容器的支撑面与抽油烟机最低的部分之间，如果是电磁炉，必须保持不低于45厘米的距离，如果燃气炉或混合炉，应保持不低于65厘米的距离。

如果燃气炉灶的安装说明指定了更大的距离，必须遵守。

• 在进行任何清洁或维护操作之前，请切断抽油烟机的电源，拔下插头或切断居所内的总开关。
• 所有安装和维护操作都必须使用工作手套。
  ·8岁或以上儿童，身体、感官或智力残障人士，或缺乏经验和必要知识的人士，必须在监控下或获得必要的安全使用指示并理解相关危险之后，方可使用本设备。
• 儿童必须得到监控，不可玩弄本设备。
• 儿童不得在缺乏监控的情况下，对本设备进行清洁和维护。
• 如果抽油烟机与其他燃气或燃烧设备同时使用，安装地点必须具有良好的通风条件。
• 抽油烟机必须经常进行内外清洁（至少每月一次），请遵守维护说明指示。不遵守抽油烟机的清洁及

滤网的更换清洁规范，可导致火灾风险。

• 严禁在抽油烟机下明火烧烤食物
• 更换灯泡只可使用本手册的灯泡维护/更换章节中指示的灯泡类型。

使用明火会损害滤网，可能会导致火灾，在任何情况下必须避免。

油炸必须注意控制，避免过热的烹油着火。

注意：使用炉灶时，抽油烟机可触及的部分可能会发热。

• 关于排烟需采取的技术与安全措施，必须严格遵守当地有关部门的规定。
• 抽吸的空气不得排入燃气设备或其他燃烧设备产生油烟的排烟管道。

注意！

装不符合本手册规定的螺丝和固定设备，可能会导致电气风险。

• 安装未全部完成时，切勿使设备通电。
  ·如抽油烟机的灯泡安装不当，切勿使用，亦不可置之不理，会有触电风险。
• 切勿使用格栅安装不当的抽油烟机！
• 抽油烟机切不可用于放置物品，除非有本说明手册有明确指示。
• 安装只可使用产品配送的固定螺丝，如果没有配送，请购买类型正确的螺丝。
• 请使用安装指南中指定的螺丝正确长度。
  ·如有疑问，请联系授权的售后服务中心或类似的合资格人员。

注意！切勿使用独立的编程器、计时器、遥控器或任何自动开启的设备。
·本产品可以适用于6个炉头的灶具。

本设备标明符合关于废旧电气电子设备的2012/19/ECC欧盟指令（WEEE）。请确保本产品以正确方式处理，用户必须预防它对环境与健康可能产生的负面影响。

产品或附属文件上的标志

表示本产品不得作为家庭垃圾处理，必须交付

至符合要求的电子电气设备回收点。本产品必须根据本地垃圾处理规范拆毁。欲了解更多关于本产品的处理、修复和回收信息，请联当地有关部门、家庭垃圾回收服务或购买产品的商店。

本产品的设计、测试与制造均符合以下规范：

·安全：EN/IEC 60335-1； EN/IEC 60335-2-31, EN/IEC 62233.
- 性能：EN/IEC 61591；ISO 5167-1；ISO 5167-3；ISO 5168；EN/IEC 60704-1；EN/IEC 60704-2-13；EN/IEC 60704-3；ISO 3741；EN 50564；IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-
3. 为降低对环境的负面影响，请遵守以下正确使用建议：开始烹饪时，以最小速度打开油烟机，烹饪结束后，让它继续运转数分钟。只有在产生大量油烟和蒸汽的情况下才提高速度，只有在极端情况下才使用助推器功能。为了保持除味系统的效率，在必要时更换过滤器/碳。为了保持油脂滤网的效率，在必要时进行清洁。为了优化效率，减少噪音，请使用本手册指示的管道系统的最大直径。

使用

本吸油烟机是专为排气或过滤使用设计。

本吸油烟机是专为排气或过滤使用设计。

外排式

在这种情况下，可以将这种特殊的管道与烟机顶部的连接环连接起来，以便将烟气排放到室外。

注意！排气管为选配件，需另行购买。

排气管的直径必须与连接环一致。

注意！注意！如果烟机配有活性碳网，则应在安装前先移除。

将烟机与墙上当量孔径为排气口（转接口）大小的排放口相连。

若排放口尺寸过小，会降低管道与排放口的吸附力，从而会在管道插入排放口时产生大量的

噪音。

但凡因此引发的问题，制造商概不负责。

！所用管道长度不得小于规定长度。

烟气中的油脂和气味经碳网吸附后通过外网罩排放到室内。

在这种情况下，需根据活性碳的情况额外安装一个过滤系统。

安装

如果厨房的煤气烹调平面已标明与其吸油烟机的距离，应以此距离为准。

参照安装钻孔图在安装油烟机的墙面上相应的位置上用冲击电钻钻出直径为8mm深度为40mm的孔6只，埋设好膨胀管，用木螺钉将整机挂钩板和装饰罩挂钩固定到墙壁上，安装完之后请检查整机挂钩板和装饰罩固定板是否水平。（图1-5）

安装

安装前须知

·检查产品尺寸是否符合安装位置的要求。

·如配有活性碳网 (^*) ，请先将其移去(详见相关段落)。活性碳网仅限使用过滤功能时使用。

·检查烟机内部是否存有其他物件（出于对运输原因的考虑，如螺钉包 (^) 、保修卡 (^) 等等）。如有，请先将其拿出妥为保管。

抽油烟机配备了适合大部分墙壁/天花板的固定楔子。不过，还是必须咨询合资格的技术人员，确保材料适合墙壁/天花板的类型。墙壁/天花板必须足够结实，能够承受抽油烟机的重量。

运行

型号A

型号B

第一速度(T1)

按下T1激活第一速度。激活该功能后，LED常亮。再次按下T1以关闭抽油烟机。

第二速度(T2)

按下T2激活第二速度。激活该功能后，LED常亮。再次按下T2以关闭抽油烟机。

仅型号A带三速和爆炒档（booster）(T3)

禁用抽油烟机或激活第一或第二速度时，可以通过按下按钮T3来激活第三速度，并且LED常亮。

再次按下T3将打开推进器（booster）。只有在第三速度被激活后才能激活推进器（booster）。当推进器（booster）打开时，T3

LED将开始运行。当推进器（booster）运行时，可以通过按下所需速度的按钮T1或T2切换到第一或第二速度，推进器（booster）将关闭并激活选定的速度

推进器（booster）打开时，再次按下T3可关闭抽油烟机。

5分钟后，推进器（booster）自动关闭，并且第三速度自动激活。

仅型号B带三速（T3）

按下T3激活第二速度。激活该功能后，LED常亮。再次按下T3以关闭抽油烟机。

第四速度(T4)

当第一, 第二或第三速度激活时, 可以激活计时器。激活该功能后, 计时器(T4)的LED和先前选择的速度(T1/T2/T3)的LED均常亮。

计时器根据所选速度持续计时：

第一速度 T1 = 20 分钟

第二速度 T2 = 15 分钟。

第三速度： T3 = 10 分钟。

对速度进行定时后，可以通过按下T4或其他两个非活动的某一速度来禁用计时器。要关闭抽油烟机，请再次按下先前应用定时的速度。

备注：仅型号A

推进器（booster）启用时，无法激活计时器。选择某一速度，在计时结束时，抽油烟机将关闭，这时，可以通过按下所需的速度按钮切换到其他速度，此操作将关闭计时器。

灯(T5)

可以通过按下T5按钮随时打开该灯。激活该功能后，LED常亮。

过滤设定

过滤指示器的激活或停用只能在抽油烟机未关闭的情况下进行。

要访问配置菜单，请长按T2+T3，一旦进入T1菜单，将开始运行。

默认设置为：

• 油脂过滤器指示灯（T2）开启，因此处于活动状态；
• 气味过滤器指示灯（T3）熄灭，因此处于未活动状态。

T2激活/禁用油脂过滤器指示灯。T3激活/禁用气味过滤器指示灯。要退出菜单，请长按T1或等待10秒钟

过滤重置

抽油烟机定期报告必须维护过滤器：

• 油脂过滤器每40小时一次；
• 气味过滤器每160小时一次。

在这种情况下，关闭抽油烟机，当用户触摸任何按钮时，界面将发出10秒钟的两种类型的需求信号：

• 如果T1+T2运行：维护油脂过滤器；
• 如果T1+T3运行：维护气味过滤器。

在10秒钟内，可以通过按下T1+T2重置油脂过滤器，并通过按下T1+T3重置气味过滤器。在重置结束时，按钮组合将快速闪烁两次。该界面现在将照常运行。

注意：

在10秒钟内，抽油烟机将正常运行，但是速度按钮上没有视觉反馈。如果在10秒钟内未执行任何操作，则LED将停止闪烁，并且视觉反馈将恢复正常。

维护

清洁

清洁只可使用蘸有中性清洁剂的抹布。切勿使用工具进行清洁！

避免使用磨蚀性产品。切勿使用酒精！

防油滤网

图18图18

拦截烹饪产生的油脂粒子

滤油网需每月用非侵蚀性的清洁剂清洗一次。清洗时可以直接用手清洗，也可以使用洗碗机，但前提是必须将洗碗机设定在低温低循环的工作状态下。

使用洗碗机进行清洗会造成滤油网的轻微褪色，但不会对滤油网的过滤效果造成任何影响。

拆卸滤油网时，请先拨动网板上的弹簧释放把手，随后再进行滤油网的拆卸工作。

活性炭滤网（只在过滤版本提供）

图19

拦截烹饪异味

根据烹调习惯和滤油网的清洗频率，活性碳网在使用一段时间后会达到饱和状态，此时需要更换碳网再继续使用。

建议在任何情况下每隔4个月更换一次碳网。

禁止水洗或反复使用同一个碳网。

可循环使用的碳网

首先在电机叶轮防护罩的两面各盖上一块碳网，然后顺时针方向旋转。

拆卸时，先反方向旋转，随后再进行拆卸工作。

灯泡更换

此类烟机配备以LED技术为基础的照明系统。

LED能够确保最佳照明状态且持续工作时间为传统照明灯十倍

，节约九成电能。

如需更换，请联系技术服务。
