GEBRUIKSAANWIJZING ASCD 18200 W4 Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

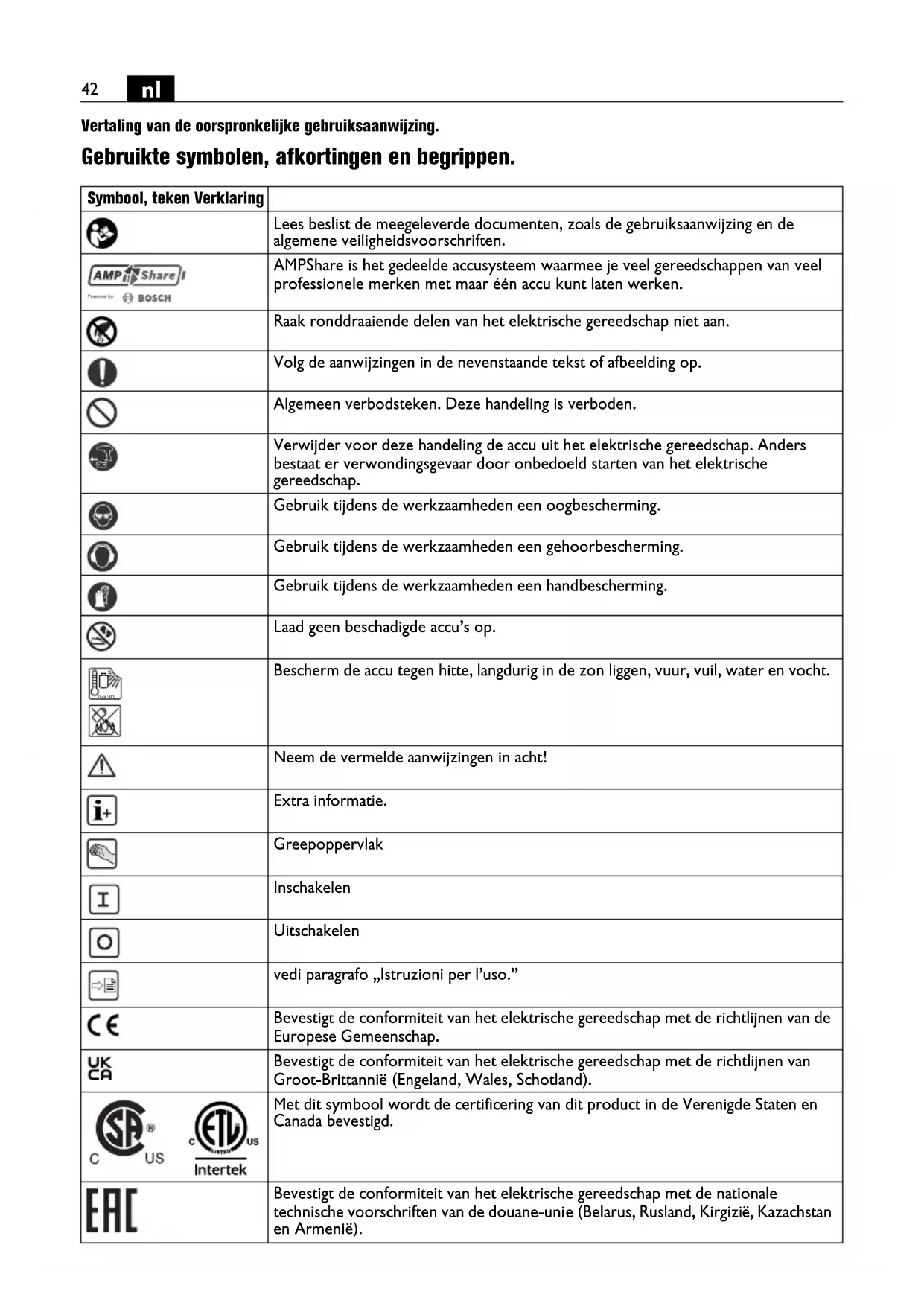

Gebruike symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, Zoals de bebruiksaanwijzing en de algemene veiligheidsvoorschriften.
AMPShare1BOSCH	AMPShare is het gedeelde accusystem waarmee je veel gereedschappen van veel professionele merken met maar één accu kunt lately werken.
	Raak rondddraiende delen van het elektrische gereedschap Niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Algemeen verbodsteken. Deze handeling is verboden.
	Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruikijdens de werkzaamheden een oogbescherming.
	Gebruikijdens de werkzaamheden een gehoorbescherming.
	Gebruikijdens de werkzaamheden een handbescherming.
	Laad geen beschadigde accu's op.
	Beschem de accu gegen但它te, langdurig in de zon litgen, vuur, vuil, water en vocht.
	Neem de vermelde aanwijzingen in acht!
	Extra informatie.
	Greepoppervlak
	Inschakelen
	Uitschakelen
	vedi paragrafo „Istruzioni per l'uso.”
CE	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UKCA	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittanniè (Engeland, Wales, Schotland).
SAUSIntertek	Met dit symbool worden de certificering van dit product in de Verenigde Staten en Canada bevestigd.
EAC	Bevestigt de conformiteit van het elektrische gereedschap met de nationale technische voorschriften van de douane-unie (Belarus, Rusland, Kirgizië, Kazakhstan en Armeniei).
Symbool, teken	Verklaring
WAARSCHUWING	Dit is een waarschuwing voor een möglichke gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
Li-lon	Recyclingsymbol:duidtrecyclebarematerialen aan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Duidtrecyclebareverpakkingen en producten aan die apart ingezameld en afgevoerd要去en worden.
	Accutype
	Opladertype
	Gewicht volgens EPTA-Procedure 01
	Laag toerental
	Hoog toerental
	Draaimomentverloop bij harde ondergrond,bijvoorbeeld schroeven en moeren met ring (afhankelijk van schroefdiameter en sterkte)
	Draaimomentverloop bij verende ondergrond,bijvoorbeeld autovelgen,veerringen, schotelveren,draadeinden en verlengingen
	Draaimomentverloop bij zachte ondergrond,bijv.hout (afhankelijk van schroefdiameter en schroeflengte),lood-of fiberringen
(**)Kan cijfers of letters bevatten
***Deels meegeleverd
(Ax-Zx) Aanduiding voor	interne doeleinden

Token Eenheid internationalaal Verklaring
UV Elektrische gelijkspanning=
fHz Frecentie
n0	/min, min-1, rpm, r/min Onbelast toerental (bij volledig opgeladen accu)
nS	/min, min-1	Aantal slagen
M...	Nm Draaimoment (harde schroefverbinding)
TCHARGE	°C Toegestane omgevingste	temperatuur tijdens het opladen
○	inch Gereedschapopname	inbus
■	inch Gereedschapopname	buitenvierkant
Ø	mm Diameter van een rond	deel
LpA	dB	Geluidsdrukniveau
LwA	dB	Geluidsvermogenniveau
LpCpeak	dB	Piekgeluidsdrukniveau
K...		Onzekerheid
a	m/s2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drierichtingen)
Token Eenheid internationala	al Verklaring
\( a_h \)	m/s2	Rekenkundig gemiddelde waarde van de totale trillingswaarden
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-number 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in alot.

Bestemming van het elektrische gereedschap:

Handgevoerde slagmoeraanzetter voor het in- en uitdraien van schroeven en moeren met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een gegen weersinvloeden beschermde omgeving.

In een omgeving met storingen is een verminderde kwaliteit van de werkung möglichk, zoals tijdelijke uitval, tijdelijk verminding van functie of van beoogde prestaties. Voor het herstel waarvan is een ingreep van de bediener vereist.

Bijzondere veiligheidsvoorschriften.

Gebruik geen beschadigd elektrisch gereedschap. Controleer alkijd voor gebruik van het elektrische gereedschap de behuizing en overige componenten op beschadigingen zoals scheuren of breumen.

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij deschroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook meta-len delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controller de werkomgeving voor het begin van de werkzaamheden, bijoorbeeld met een metaaldetector.

Gebruikijdens de werkzaamheden een gehoorbescherming.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandsoenen of een special schort dat keine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen要去en worden beschermd gegen

wegvliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gezhoort worden beschadigd.

Blokker bij werkzaamheden op hoogte het gebied onder het gebied waar u werkt en beveilig het elektrische gereedschap en het werkstuk.altijd gegen vallen.

Gebruik het elektrische gereedschap alleen op een sta-biel werkoppervlak en zorg ervoor dat u stevig staat.

Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk worden steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kuren gedurende korteijd große reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie besteht geen bescherming gegen een elektrische schok.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Controleer vóor elk gebruik dat het inzetgereedschap veilig bevestigd is. Bij een vierkant-gereedschapop-name met boorgat moet het inzetgereedschap tevens vormsluitend worden bevestigd. Losse of Niet veilig bevestigde inzetgereedschappen können losraken of wegsglingerd worden. Dit kan tot letsel leiden.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een Niet-metalen gereed-schap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezarenveroorzaken.

Kijk nooit van een korte afstand in het Licht van de lamp van het elektrische gereedschap. Richt het Licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijk zijn voor het oog.

Richt het elektrische gereedschap nooit op uzelf,
andere Personen of dieren. Er bestaat verwondingsge-
vaar door scherpe of hete inzetgereedschappen.

Schakel het elektrische gereedschap onmiddelijkuit als het inzetgereedschap blokkeert. Schakel het elektrische gereedschap Niet opnieuw in zolang het inzetgereedschap geblokkeerd is. Anders kan een terugslag met een hoog reactiemoment ontstaan. Stel de orzak van het blokkeren van het inzetgereedschap vast en neem waarbij de veiligheidsvoorschriften in acht. Mogelseijke orzaken können zich:

• Schuin draaien in het te bewerken werkstuk
• Doorbreken van het te bewerken materiaal
• Overbelasting van het elektrische gereedschap.

Gebruik en behandeling van de accu (accublok).

Deze verdigeidsvoorschriften gelden alleen voor 18V FEIN lithium-ion AMPShare accu's.

Gebruik de accu alleen in producten van AMPShare partners. Met AMPShare aangeduide 18V-accu's zich volledig compatibel met de volgende producten:

• alle producten van het FEIN 18V AMPShare system
• alle 18V producten van AMPShare partners.

Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Neem de adviezen ten aanzien van de accu in de gebruiksaanwijzing van uw product in acht. Alleen dan kuren de accu en het product zonder gevaar worden gebruikt en worden de accu's beschermd gegen gevaarlijke overbelasting.

Laad de accu's alleen op met oplaadapparaten die worden geadviseerd door FEIN of een van de AMPShare partners. Een oplaadapparaat is geschikt voor een bepaald type accu. Er bestaat brandgevaar als het met een ander type accu worden gelebruikt.

De accu worden gedeeltelijk opgeladen geleverd. Laad de accu Voor het eerste gebruik volledig in het oplaadaparaat op ervoor te zorgen dat de accu zich volle vermogen bereikt.

Bewaar accu's buiten het bereik van kinderen.

Accu's mogen Niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistoffen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de huid met accuvloeistof in aanraking komt, onmiddelijk met veel water afspoelen. Als de accuvloeistof in het oogterechtkomt, wast u de ogen met schoon water UIT. Raadpleeg onmiddelijk een arts.

Als de accuvloeistof möglich op voorwerpen in de buurt is gespat, contrôleert u de betrokken gedeelten. Draag beschermende handschoenen om aanraking met de huid te voorkomen. Maak de onderdelen schoon met droog huishoudpapier of verrang deze indien nodig.

Naar buiten komende dampen küssen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Sluit de accu nicht kort. Voorkom aanraking van de Nietgebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten konnen veroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.

De accu kan beschadigd raken door scherpe voorwerpen zoals spijkers en schroevendraiers en door geweld van buitenaf. Er kan interne kortsluiting ontstaan en de accu kan verbranden, roken, exploderen of oververhit raken.

Voer nooit onderhoud aan een beschadigde accuuit. Alle onderhoud aan accu's moet worden uitgevoerd door de fabrikant of de erkende klantenservice.

Beschem de accu gegen但它 en gegen langdurig zonlicht, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitgevaar.

Gebruik en bewaar de accu alleen bij een omgevingstemperatuur:tussen -20^ en +50^. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen. Bijtemperaturen onder 0^ kan bij bepalde gereedschappen het vermogen minder worden.

Laad de accu alleen op bij omgevingstemperaturen tussen 0^ en +35^ . Laad de accu met USB-aansluiting via deze aansluiting alleen op bij omgevingstemperatu-ren tussen +10^ en +35^ . Opladen buiten het temperatuurbereik kan de accu beschadigen of het brandgevaar vergroten.

Behandel lege accu's voorzichtig. Accu's vormen een gevarenbron, waarze een zeer hove kortsluitstroom hun provenzaken. Lithium-ion-accu's lijken soms leeg, maar verliezen hun lading nooit volledig.

Dompel de accu Niet onder in vloeistoffen zoals (zout) water of dranken. Contact met vloeistoffen kan de accu beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu. Gebruik de accu verder Niet meer en neem contact op met een door FEIN erkende klantenservice.

Gebruik geen beschadigde accu. Het gebruik van de accu要去 onmiddelijk worden stopgezet zodia deze ongewone kenmerken vertoont zoals geurontwikkeling,但它,verkleuring of verrorming.Bij voortgezet gebruik kan de accu但它 en rook ontwikkelen,ontsteken of ontploffen.

De accu Niet openen, platdrukken, verhitten of verbranden. Bij Niet-naleving bestaat brand- en brandletselgevaar. Volg de voorschriften van de fabrikant op.

Blus een brandende lithium-ion-accu met water, zand of een blusdeken.

Vermijd fysiieke schokken en stoten. Schokken, stoten en het binnendringen van voorwerpen+kennen de accu's beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu.

De accu nooit onbeheerd's nachts opladen. Bij niet-naleving kan er brand- en explosiegevaar zichn.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gebrukt.

Verwijder de accu alleen als het elektrische gereed-schap uitgeschakeld is.

Verwijder de accu voor werkzaamheden aan het elektrische gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er letselgevaar.

Beschem de accu gegen vocht en water. Reinig vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge en schone doek.

Verwijder de accu wanseer u het elektrische gereed-schap vervoert of opbergt.

Volg de veiligheidsvoorschriften in de gebruiksaanwijzingen van de oplaadapparaten van FEIN en de AMPShare partners op.

Emissiewaarden voor trillingen en geluid

De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en+kunnen worden gebruikt om elektrische gereedschappen te vergelijkden. Zijঃ ook geschikt voor een voorlopige beoordeling van deblootstelling aan trillingen en lawaai.

De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap darüber worden gebruikt voor andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de bloatstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen.

Voor een nauwkeurige schatting van de bloatstelling aan trillingen en geluid要去ekrekening worden gehonden met de tijden dat het apparaat is uitgeschakkeld of draait, maar Niet daadwerkelijk worden gebruikt. Dit kan de bloatstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen.

Stel aanvullende verilgheidsmaatregelen in om de bediener te beschermen gegen de effecten van trillingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organisatie van het arbeitsproces.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zich. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materiaalen, verfoplosmiddelen, houtbeschemingsmiddelen en aangroeiwering voor watervoertuigen kan bij Personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een yakman.

Houtstof en lichtmetalstof, hare mensels van schuurstof en chemische stoffen kuren onder ongunstige omstandigheden zich tot ontsteking komen of een

explosione veroorzaken. Voorkom wegliegende vonden in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmaterialiaal. Maak het stofreservoir opijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materialaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

Een thermische overbelasting van het elektrische gereedschap worden aangegeven door het knipperen van de led in de greedp.

Bij overbelasting worden het elektrische gereedschap uitgeschakeld.

WAARSCHUWING

Verbrandingsgevaar. Het inzetgereedschap kanijdens

het gebruik heet worden. Laat het inzetgereedschap afkoelen:

• na het neerleggen van het elektrische gereedschap
• voor het wisselen van inzetgereedschap.

Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv.ijdens het vervoer.

Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef, aangezien een draaiend inzetgereedschap kan weglijkden.

Houd het elektrische gereedschap bij het in- en uittdraaien in een hoek van 90^ , dus haaks ten opzichte van de schroef.

Bij schuin aangezet elektrisch gereedschap kan de schroefkop beschadigd raken en wordt de kracht nicht op de schroef overgebracht.

Een onnodig lange slagtijd doet de slijtage van het elektrische gereedschap toenemen.

Bepaal de slagduur voor de schroefbewerking en controeer het feitelijk bereekte aandraaimoment met een draaimomentseleutel.

Richtwaarden voor de slagduur zijn afgebeeld in het diagram op pagina 12.

Advies voor instelling slagmoeraanzetter per schroefgrootte:

ASCD18-1000W34 AS (**) Stand M max[Nm] Schroef-Ø Sterkteklasse
6 1050	≥ M 27 ≥ 8.8
5 900	≥ M 27 ≥ 8.8
4	7 5	0	≥ M 2
3 600	≥ M 22 ≥ 8.8
2	4 5	0	≥ M 2
1 300	≥ M 18 ≥ 8.8

ASCD18-1000W34 AS [ ] : Zet de slagmoeraanzetter bij gebruik van een reduceeradapter van 3/4 inaar 1/2 in maximaal in stand 3 (600 Nm).

ASCD18-300W2 AS (**) Stand M max [Nm] Schroef-Ø Sterktekasse
6 290	≥ M 18 ≥ 8.8
5 210	≥ M 16 ≥ 8.8
4 135	≥ M 14 ≥ 8.8
3	8 5	≥ M	1 2
2	5 0	≥ M	1 0
1	2 5	≥ M	8 ≥

Omgang met de accu.

Laad de batterij alleen op in het temperatuurbereik 0^ +35^ 32F ...95 F).De accutemperatuur moet zich aan het begin van het laadproces binnen het temperatuurbereik van de accu bevinden.

Oplaadindicatie op de accu (zie pagina 10).

De oplaadtoestand kan worden worden aangegeven door de groene leds van de oplaadindicatie op de accu. Druk op de knop voor de oplaadindicatie om de oplaadtoestand aan te gezven.

Indien er geen led brandt na het indrukken van de knop, is de accu defect en要去 alles worden verrangen.

Valbeveiling

Voor werkzaamheden op hoogte kan een geschikte valbeveiliging voor het product op het waarvoor voorziene bevestigingspunt worden aangebracht.

Werkzamheden op hoogte mogen alleen worden uitgevoerd door daartoe opgeleid personeel met kennis van gereedschapsveiligheid en gebruik van gereedschappen op hoogte.

WAARSCHUWING

Gebruik alleen valbeveiligingen die voldoen aan de vol-

gende criteria. Anders kan ernstig of dodelijk letsel het gevolg zich.

• Gebruik alleen valbeveiligingen die voldoen aan de geldende eisen volgens ANSI/ISEA 121 en met een maximale gestrekte riemlengte van 1,2m
• Let erop dat het totale gewicht van het elektrische gereedschap inclusief gemonteerd toebehoren de maximaal toegestane last van de valbeveiliging niet te boven gaat.

Neem de bij de valbeveiliging gevoegde veiligheidsvoorschriften en aanwijzingen in acht.

Controleer de valbeveiliging voor elk gebruik op beschadigingen, zoals ingesneden, ingescheurd of rafe-lend weefselen beschadigde naden. Beschadigde valbeveiligingen mogen Niet worden gebruikt en要去en onmiddelijk worden verrangen.

Controleer het bevestigingspunt op het elektrische gereedschap voor elk gebruik op stevig vastzitten en beschadigingen zoals scheuren en scherpe randen.

Losse of beschadigde bevestigingspunten mogen nicht worden gebruikt voor het bevestigen van valbeveiligingen.

Gebruik de valbeveiliging Niet voor de eigen beveiliging en bevestig deze Niet aan uzelf.

Probeer nooit een vallend elektrisch gereedschap op te vangen.

Gebruik de valbeveiliging Niet in de buurt van bewegende delen. De valbeveiliging kankaarin vastgrijpen engroteGeVarenveroorzaken.

Controleer voor de toepassing van de valbeveiliging het goed vastzitten van losmaakbare delen van het elektrische gereedschap. 8

Verzekegt u zich ervan gat de toepassing van een valbeveiliging het gebruik van het elektrische gereedschap en+zijn beveiligingsvoorzieingen Niet nadelig beinvloedt.

Verbind de valbeveiliging alleen op de hier weergegeven wijze aan het waaroor voorziene bevestigingspunt van het elektrische gereedschap (zie pagina 11).

Vervoer.

Op de lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kennen door de gebruiker zonder verdere beperkingen over de weg worden getransporteerd.

Bij verzending door derden (bijv. luchtvervoer of expeditiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in acheit worden genomen. In deze geallen要去 bij de Voorbereiding van het verzendstuk een deskundige voor gevaarlijke stoffen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap verecht-aas het innwendige van het elektrische gereedde ventilatieoppeningen met droge en olievrijeuit.

Producten die met asbest in aanraking zich gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Neem in het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.

Gebruik alleen originele verrangingsonderdelen.

De volgende delen kunt u indien nodig zich vervangen: inzetgereedschappen, accu

Onderhoud en reiniging.

Maak de ventilatieopeningen en de aansluitingen van de accu af en toe schoon met een zachte, schone en droge doek.

• Gebruik voor het schoonmaken van de accu geen chemische middelen.

Wettelijk garantie en fabrieksgarantie.

De wettelijkke garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zich geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-tekenং geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin-gen die op de LASTe pagina van deze gebruiksaanwij-zing vermeld staan.

Technische documentatie bij:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Milieubescherming en afvoer van afval.

Gooi accu's nicht bij het huisvuil!

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingsplaats brengen.

Accu's die nicht helemaal leeg zijn, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2006/66/EG要去en defecte of versleten accu's apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Protectie impotrivacaederii

nnaaannnnnnaananae 1

-

nssnnnaaannnnn

aannnnnnaa aee (aae)

aJ 1

UKCA

UkCA

JgWu aaiiuiu uiaaie (1.15.11.11.11.11.1)

CCE

.

p5

a

:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

.

1a jai 10a jai jai jai

aiaaa aaiiie iiee eae

a 15 15

pJ11jSj11j111111111111111111

S AOB = S COD + S BOC - S BOC

：

2006/66/EC

j 1

.

.

aiee aee eae ee eae eae eae

aally llll jall .dulla Jaaal b

1 1

.

j

y

y

2.10 5

45

. www.fein.com

a

.

e y

. www . fein . com

aai 1

:00

pS11j

.

a 1

a1g a2

S ACD = S COD + S_ DCE

.

山

1

1

1 1

.0a

yall g z b g aal u c n d l y 15u 23

JgIANSI/ISEA121 JbJ 1,2 1

[ - \frac{4}{3}]

bgaal 1n jilil alg gannl l

J 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

a 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj 15.45 jzj

aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI aI

aaiy bblb aie y lalldly b g wllnol o jz k 1
auiy sall uu uusdall abuy, bao, li (11 aai

J

J 10000000000000000000000000000000000000000000000000000000000000
