Producttype	Afzuig- en filterkap
Merk	Samsung
Model	NK24M5070BM
Gebruik	Huishoudelijk, afzuiging van kookdampen en -geuren
Configuratie	Afzuigversie (buitenafvoer) of filterversie (interne recirculatie)
Minimale veiligheidsafstand (elektrisch fornuis)	50 cm
Minimale veiligheidsafstand (gas of mengkookplaat)	65 cm (of volgens instructie van de kookplaat indien groter)
Elektrische voeding	220-240 V ~ 50 Hz (controleer typeplaatje)
Type bediening	Aanraakbediening met aparte toetsen voor motor, snelheid, verlichting en automatische uitschakeling
Afzuigsnelheden	Laag, gemiddeld, hoog en Boost (5 minuten daarna automatisch terug naar hoog)
Automatische uitschakeltimer	Ja – 20 min (laag), 15 min (gemiddeld), 10 min (hoog)
Verlichting	Ingebouwde LED, vervanging door technische dienst
Vetfilter	Metalen, vaatwasmachinebestendig (zachte cyclus) of handmatig elke maand
Koolstoffilter (optioneel)	Voor recirculatieversie, maximaal elke 4 maanden vervangen, niet wasbaar
Verzadigingsindicator filters	Knipperende indicatielampjes voor vetfilter en koolstoffilter (indien geactiveerd)
Materiaal	Niet gespecificeerd in de handleiding, waarschijnlijk roestvrij staal of gelakt
Veiligheid	Verplichte uitschakeling voor onderhoud, gebruik door kinderen ≥ 8 jaar onder toezicht, niet geschikt voor externe timers
Regelmatig onderhoud	Maandelijkse reiniging van buiten- en binnenkant, vetfilter elke maand reinigen
Meegeleverde accessoires	Bevestigingspluggen, vetfilter (en eventueel koolstoffilter afhankelijk van model)
Repareerbaarheid	Vervanging van lampen en componenten door erkende Samsung-technische dienst
Normen	Veiligheid EN/IEC 60335, prestaties EN/IEC 61591, EMC EN 55014
Milieu-impact	Gebruik op minimale snelheid, vertraagde uitschakeling na koken, recycling aan einde levensduur (AEEA)

Veelgestelde vragen - NK24M5070BM SAMSUNG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrisch fornuis is de minimale afstand 50 cm; voor een gas- of mengkookplaat is deze 65 cm. Als de handleiding van de kookplaat een grotere afstand aangeeft, heeft die voorrang.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet eenmaal per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en een kort programma. Let op: wassen in de vaatwasser kan het filter verkleuren, maar tast de werking niet aan.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter (gebruikt in recirculatieversie) moet maximaal elke 4 maanden worden vervangen, of wanneer het verzadigingslampje gaat branden. Het kan niet worden gereinigd of geregenereerd.

Hoe schakel ik het verzadigingslampje van het koolstoffilter in of uit?

Zet de afzuigkap uit en houd tegelijkertijd de toetsen T2 en T3 ingedrukt totdat T2 en daarna T3 gaan branden (inschakelen). Om uit te schakelen, herhaal de handeling: T3 en T2 knipperen en vervolgens gaat alleen T2 uit.

Kan ik de afzuigkap in de afzuigversie gebruiken met een afvoerkanaal?

Ja, dat is de afzuigversie. U moet de kap aansluiten op een buitenafvoerkanaal (niet meegeleverd) met dezelfde diameter als de aansluitflens. Verwijder het koolstoffilter indien aanwezig. Houd u aan de lokale regelgeving.

Hoe vervang ik de LED-verlichting?

De LED-verlichting is ingebouwd en kan alleen worden vervangen door een erkende Samsung-technische dienst. Neem contact op met de klantenservice.

Wat moet ik doen als de verzadigingslampjes knipperen?

Als het lampje van het vetfilter knippert, reinig dan het filter. Voor het koolstoffilter (indien geactiveerd) vervangt u het. Houd na onderhoud de toets T1 ingedrukt om het knipperen te stoppen.

Hoe gebruik ik de Boost-functie?

Druk eenmaal op toets T4 voor de hoge snelheid, een tweede keer om Boost te activeren. Het maximale vermogen duurt ongeveer 5 minuten waarna de kap automatisch terugschakelt naar de hoge snelheid.

Is de afzuigkap geschikt voor personen met beperkte mobiliteit?

Ja, onder voorwaarde: personen met verminderde fysieke of mentale vermogens, of zonder ervaring, mogen het apparaat gebruiken als ze onder toezicht staan of duidelijke instructies hebben gekregen om risico's te vermijden. Kinderen mogen niet met het apparaat spelen.

Kan ik een externe timer gebruiken om de afzuigkap automatisch in te schakelen?

Nee, dat is verboden. De handleiding vermeldt niet in te schakelen met een timer, een schakelklok of een afstandsbedieningssysteem. Dit kan een elektrisch risico opleveren.

GEBRUIKSAANWIJZING NK24M5070BM SAMSUNG

NL Installatiehandleiding en gebruiksaanwijzing

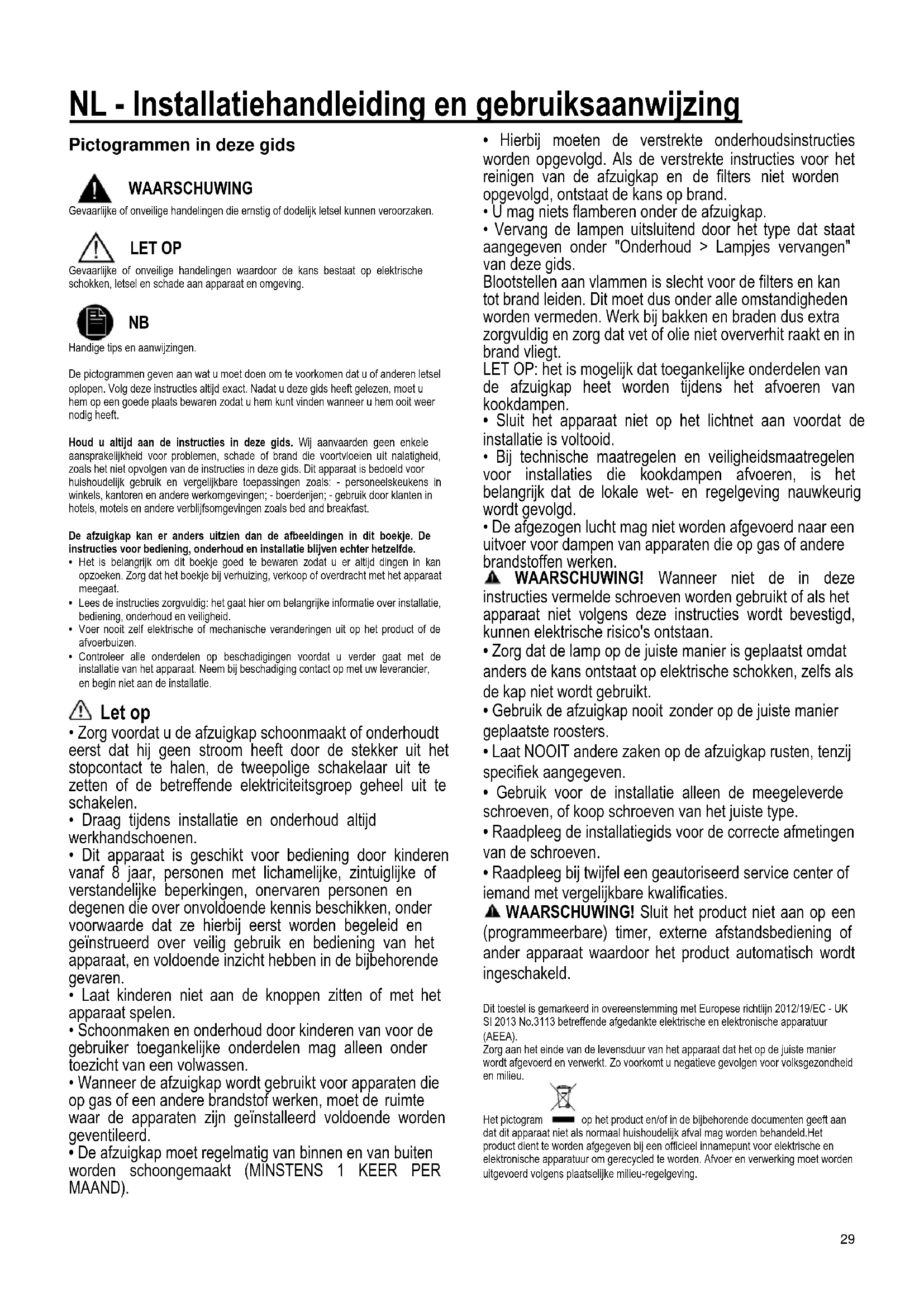

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaartijke of onveiligige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen goen aan wat u moet doeon om te voorkomen dat u of andere letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zdat u hem kunt vinden wanner u hem ooit weer nodig heeft.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeijenuit nalatigheid, zoals het net opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassening zoals: - personeelskeukens in winkels, kantoren en andere werkomegevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgeveingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er allijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdrecht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controleer alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Let op

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zieten of debetreffende elektricitieitsgroep geheeluit tschakelen.
• Draagijdens installment en onderhoud alsijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen Niet aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.

• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去en de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuiqkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installmenties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  WAARSCHUWING! Wonneer nicht de in denen instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.
• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gelebruikt.
• Gebruik de afzuiigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieuu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgevegen bij een officieel innamepunt voor elektrische en elektronische apparatusoor om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende adefeling van de lokale overheid, of de adefeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zeit de afzuiigkap aan op de laagste slenheid wonneer u gaat koken en laat hem na affoop nog eenaar minuten doorlopen. Kies allen een hogere slenheid bij große hoeveelheden damp of rook en gebruik de hoge slenheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiing van kookgeurjtes zo effectief mogelijk te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglichk tegen te gaan. Gebruik buizen van de maximale doornnde zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuien van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzigukap kan in twee wormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciaal hiervoord geconstrueree buis die gekoppeld is aan de aansluitring aan de bovenkant van de atzuiqkap.

LET OPI!

De afoerbuis worden aangeschäft. De afoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

ET OP!

Als de afzuiigkap is geleverd met een actief kooffilter, moet dit worden verwijderd. Sluit de afzuiigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbaes.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

Houd de buis zo kort möglichk.
- Gebruik zo weinig möglich elkleboogkoppelingen (maximale hoek hiervan: 90^ ).
- Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd enervoigens weeer teruggeleid naar de betreffende ruimte.

Om de afzuiigkap in deze vom te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

Installatie

• De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm in geval van een gas-of gemengd fornuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie Niet meer bereikbaar is,要去 gebruik worden gemaaakt van een tweepolige aan/uitschakelaar, zodat het product

(bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING! Controller erst of het netsnoor correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werkig te controeren. De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is, moet u een新模式 en aanvragen bij de technische Dienst.

Montage

Voordat u met de installment begint:

• Controller of de afmetingen van het aangeschaffe product geschikt voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s) moet(en) alleen aanwezig+zijn als de afzuiigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiqkap zitten (bijv. verpakte schroeven (), garantiebewijs () etc.) en verwijder们都 zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificierde installmentemonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuigkap te konnen honden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen ofonder dit toestel. Alleen opbouwmontage.

Opmerking: De elementen gemarkeerd met het symbol "+"ijkn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zich nietgeleverde onderden die aangekocht要去en worden.

Onderhoud

Reinigen

ALLEEN reinigen met een doeck die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werkhandsschoenen.

Vetfilter

afb. 11-28

Vangt vetdeeltjes op ui t de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een nicht-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het korteste programme. In de vaatwasser kan het vetfilter wat verkleuren. Dit heb(EC) ether gen ne invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koolstoffilter (alleen filtratie-vorm)

afb.27

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindt plaats na een min of meer geplongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.dequeue nooodzaak aangeeft) verwangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Haak erst het kooffilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knappen aan de Voorkant.

Demontage

Verwijder het kooffilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien.

Koolstofffilter kopen

Het koolstofffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatatie op de staat pagina van deze handledaling.

Lampen en/of regelapparatuur verwangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verwanging contact op met de technische Dienst.

Werking

Voor de selectie van de functies van de kap is het voldoende om de bedieningselementen aan te raken.

T1. Toets ON/OFF aanzuigmotor

T2. Toets voor selectie lage aanzuigsnelheid (vermogen)

Indicator verzadiging vetfilter

Wanneer deze knippert, moet het onderhoud van het vetfilter worden uitgevoerd; druk verwolgens lang op de toets T1 om het knipperen te stoppen (kap in status ON).

T3. Toets voor selectie gemiddelde aanzuigsnelheid (vermogen) Indicator verzadiging koolstofffilter

Wanneer deze knippert en indien geinstalleerd, moet het onderhoud van het koolstoffer worden uitgevoerd; druk verzolgens lang op de toets T1 om het knipperen te stoppen (kap in status ON).

T4. Toets voor selectie hoge aanzuigsnelheid (vermogen) en Boost

Druk eenmaal om de hoge aanzuigsnelheid (vermogen) te selecteren (LED aan); Druk nogmaals om de aanzuigsnelheid Boost (vermogen) te selecteren (LED knippert);

Opmerking: De aanzuigsnelheid Boost (vermögen) heeft een duur van ongeveer 5 minuten; verrolgens worden automatisch de hoge aanzuigsnelheid (vermögen) ingesteld.

T5. Toets automatische uitschakeling (Timer):

Druk op deze toets om de automatische uitschakeling van de actieve aanzuigsnelheid (vermogen) in te stellen:

Lage aanzuigsnelheid (vermögen): 20 minutes

Gemiddelde aanzuigsnelheid (vermogen): 15 minuten

Hoge aanzuigensnelheid (vermogen): 10 minutes

T6. Toets ON/OFF verlichting

Activering indicator verzadiging koolstoffiler

Deze indicator is normala gesproken gedeactiveerd. Ga voor+zijn activering als volgt te werk: Met de uitgeschakelde kap lang en gelijktijdig T2 en T3 ingedrukt honden: eerstlicht T2 op, verrolgens ook T3, en een kort geluidssignaal signaleert deplaatsgevonden activering.

Deactivering LED verzadiging koolstofffilter: herhaal de bovenstaande handeling: eerst knipperen T3 en T2; cervolgens knippert T2, en signaleert een kort geluidssignaal deplaatsgevonden deactivering.

T1. Tastsa ON/OFF motor de aspiratie:
