Kenmerk	Details
Type lens	Telezoom
Brandpuntsafstand bereik	70-200 mm
Maximale opening	f/4
Optische constructie	20 elementen in 14 groepen
Speciale elementen	ED (Extra-low Dispersion), asferisch glas
Beeldstabilisatie	VR (Vibratiereductie)
Minimale scherpstelafstand	1,0 m
Filterdiameter	77 mm
Afmetingen	Ca. 78 x 175 mm
Gewicht	Ca. 850 g
Aangeraden gebruik	Portret-, sport- en natuurfotografie
Onderhoud	Reinigen met een zachte doek, agressieve chemicaliën vermijden
Veiligheid	Niet blootstellen aan extreme temperaturen, overmatige vochtigheid vermijden
Compatibiliteit	Nikon F-mount (FX en DX formaat)
Inclusief accessoires	Beschermhoes, zonnekap

Veelgestelde vragen - AFS Nikkor 70200mm f4G ED VR NIKON

Waarom stelt mijn NIKON AFS Nikkor 70-200mm f4G ED VR lens niet scherp?

Zorg ervoor dat de scherpstelschakelaar op 'AF' (autofocus) staat en niet op 'M' (handmatig). Controleer ook of het onderwerp voldoende verlicht is en zich op een geschikte afstand bevindt.

De foto27s zijn wazig wanneer ik met deze lens fotografeer. Wat moet ik doen?

Controleer de sluitertijd van uw camera. Als deze te langzaam is, kan dit bewegingsonscherpte veroorzaken. Gebruik een statief of verhoog de sluitertijd. Zorg er ook voor dat de beeldstabilisatie (VR) is ingeschakeld.

Mijn lens maakt een vreemd geluid bij het scherpstellen. Is dat normaal?

Een licht geluid tijdens het scherpstellen is normaal, vooral in autofocusmodus. Als het geluid luid of ongewoon is, kan er een mechanisch probleem zijn. Neem in dat geval contact op met een erkende reparatieservice.

Hoe maak ik de lenzen van mijn NIKON AFS Nikkor 70-200mm f4G ED VR schoon?

Gebruik een blaasbalg om stof te verwijderen en veeg vervolgens met een microvezeldoek die licht bevochtigd is met een lenzenreinigingsoplossing. Vermijd het gebruik van agressieve chemicaliebn.

Is deze lens compatibel met alle Nikon camera27s?

De NIKON AFS Nikkor 70-200mm f4G ED VR lens is compatibel met de meeste Nikon camera27s met een F-mount. Controleer echter de specificaties van uw camera om compatibiliteit te bevestigen.

Wat betekent 'ED' op deze lens?

'ED' staat voor 'Extra-low Dispersion', wat betekent dat deze lens speciale lenzen gebruikt om chromatische aberratie te verminderen en de beeldkwaliteit te verbeteren.

Wat is de minimale scherpstelafstand van deze lens?

De minimale scherpstelafstand van de NIKON AFS Nikkor 70-200mm f4G ED VR lens is 1,0 meter.

Kan ik een filter gebruiken op deze lens?

Ja, u kunt een filter gebruiken op de NIKON AFS Nikkor 70-200mm f4G ED VR. Zorg ervoor dat u een filter van de juiste maat gebruikt, namelijk 77 mm voor deze lens.

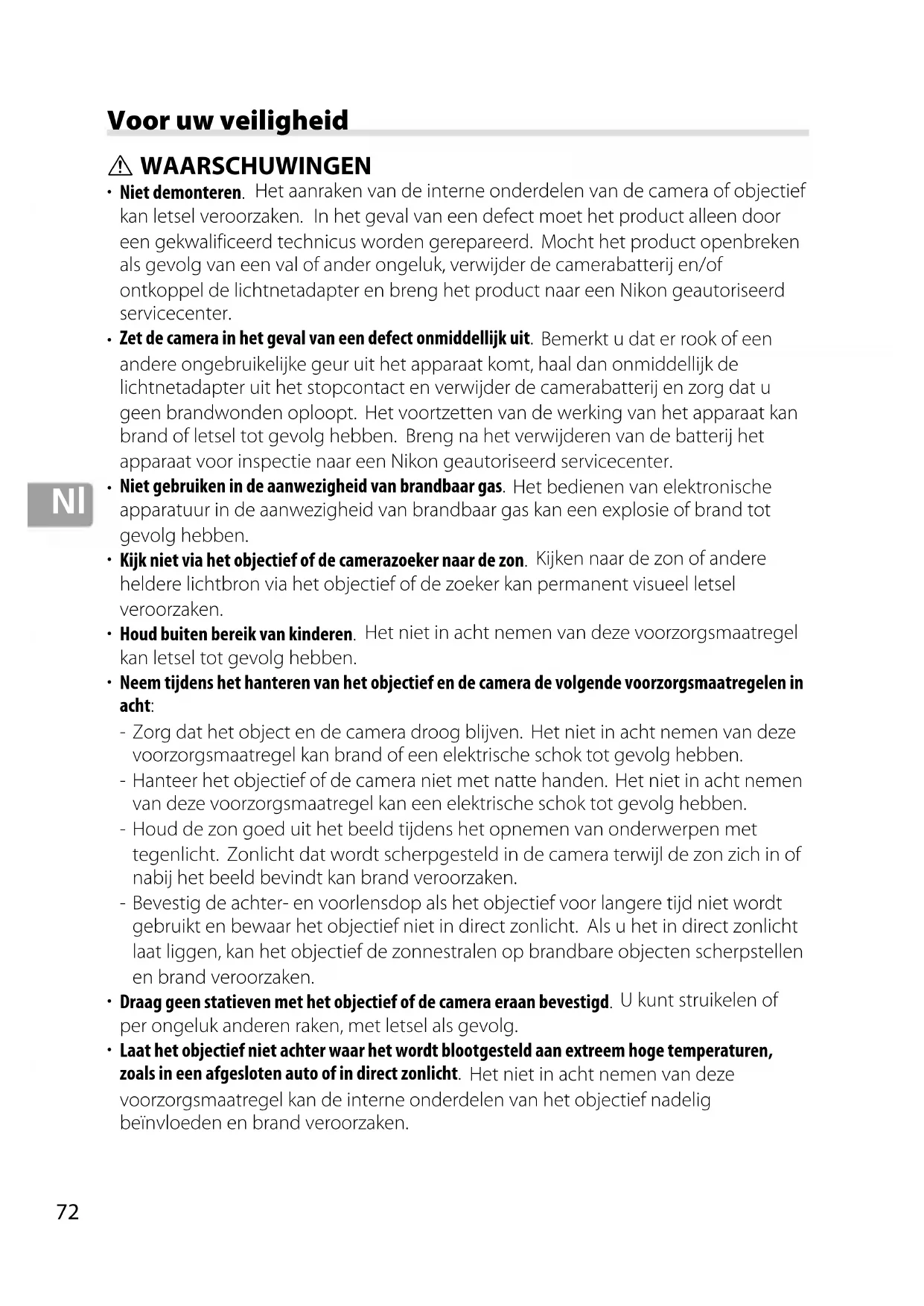

GEBRUIKSAANWIJZING AFS Nikkor 70200mm f4G ED VR NIKON

• Niet demonteren. Het aanraken van de interne onderdelen van de camera of objectief kan letsel veroorzaken. In het geval van een defect要去 het product alleen door een gekwalificeerd technicus worden gerepareerd. Mocht het product openbreken als gevolg van een val of ander ongeluk, verwijder de camerabatterij en/of ontkoppel delichtnetadapter en breng het product maar een Nikon geauthoriseerd servicecenter.
• Zet de camera in het geval van een defect onmiddelijk uit. Bemerkt u dat er rook of een andere ongebruiklijke geur uit het apparaat komt, haal dan onmiddelijk delichtnetadapter uit het stopcontact en verwijder de camerabatterij en zorg dat u geen brandwonden oploopt. Het voortzetten van de werkung van het apparaat kan brand of letsel tot gevolg hebben. Breng na het verwijderen van de batterij het apparaat voor inspectie maar een Nikon geauthoriseerd servicecenter.
• Niet gebruiken in de aanwezigheid van brandhaar gas. Het bedieren van elektronische apparatuur in de aanwezigheid van brandhaar gas kan een explosie of brand tot gevolg hebben.
• Kijk Niet via het objectief of de camerazoekerহ de zon. Kijkenaar de zon of andere helferelichtbron via het objectief of de zoeker kan permanent visueel letselveroorzaken.
• Houd buiten bereik van kinderen. Het Niet in acht nemen van deze voorzorgsmaatregel kan letseI tot gevolg hebben.

• Neemijdens het hanteren van het objectief en de camera de volgende voorzorgsmaatregelen inRCT:

• Zorg dat het object en de camera droog blijven. Het Niet in acht nemen van deze voorzorgsmaatregel kan brand of een elektrische schok tot gevolg hebben.

• Hanteer het objectief of de camera Niet met natte handen. Het Niet in acht nemen van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben.
• Houd dezon goed uit het beeld tijdens het opnemen van onderwerpen met tegenlicht. Zonlicht dat wordt scherpgesteld in de camera verwijl de zon zich in of nabij het beeld bevindt kan brand verooorzaken.

• Bevestig deijken- en voorlensdop als het objectief voor langerearend zich wordt gezbruikt en bewaar het objectief Niet in direct zonlicht. Als u het in direct zonlichtaat liggen, kan het objectief de zonnestralen op brandbare objecten scherpstellen en brand veroorzaken.

• Draag geen statieven met het objectief of de camera eraan bevestigd. U kunt struikelen of per ongeluk anderen raken, met letsel als gevolg.

• Laat het objectief Niet,after waar het worden blootgesteld aan extreem hoge temperatures, zoals in een afgesloten auto of in direct zonlicht. Het Niet in acht nemen van deze voorzorgsmaatregel kan de interne onderdelen van het objctief nadelig beinvloeden en brand veroorzaken.

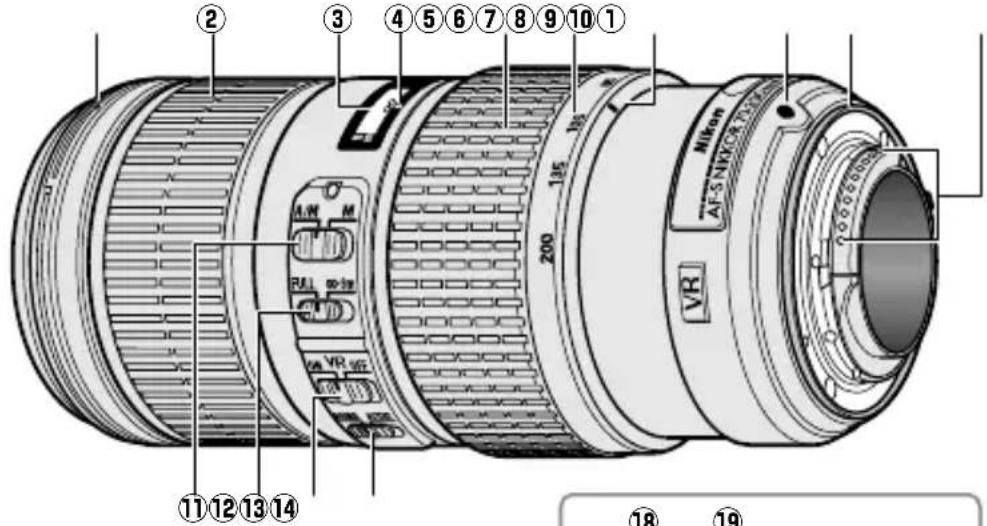

Onderdelen van het objectief

* Optioneel.

① Bevestigingsmarkering voor zonnekap. 78
Scherpsteling 75
③ Aanduiding voor scherpstelafstand
④ Markering voor scherpstelafstand
⑤ Zoomring 75
6 Schaal brandpuntsafstand.75
⑦ Markering brandpuntsafstand
⑧ Objectief montagemarkering
⑨ Rubberen affdichting voor objectiefbevestiging 80
10 CPU-contacten. 80

1 Schakelaar voor scherpstelstand.....75
12 Schakelaar schorpstellimiet.75
Vibratiereductie AAN/UIT-schakelaar 76
14 Schakelaar vibratiereductiestand....76

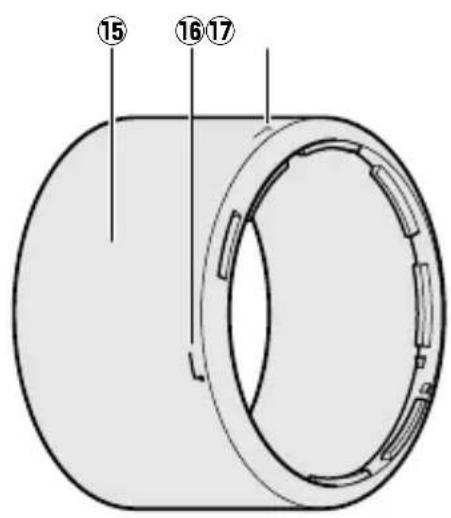

15 Zonnekap. 78
Uitlijnmarkering op zonnekap ....78
Vergendelmarkering op zonnekap...78

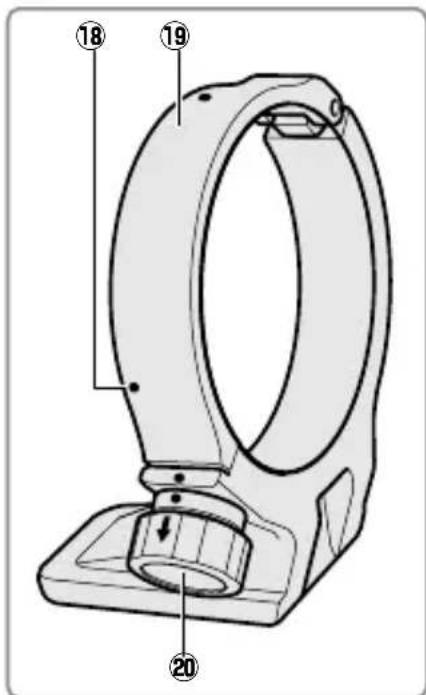

18 Positie-indices (90^)^* 79
19 Statiefgondel* 79
20 Bevestigingsknop statiefgondel* ...79

Bedankt voor het aanschaffen van een AF-S NIKKOR 70-200mm f/4G ED VR objectief. Lees voor het gebruik van dit product zowel deze instructies als de camerahandleiding aandachtig door.

Opmerking: Indien gemonteerd op een digitale reflexcamera in DX-formaat zoals de D7000 of camera's in de D300 série, heeft dit objectief een kijkhoek van 22^50' - 8^ en een brandpuntsafstand gelijkwaardig aan 105 - 300 mm (35 mm formaat).

Compatibility

Vinkjes ("✓") duiden ondersteunde functies aan, functies met een streepje ("—") worden nicht ondersteund. Er zijn een,aantal beperkingen van toepassing:zie de camerahandleiding voor details.

Camera	Belichtingsstand (opname)				Functie
	P2	SAMAF			3	VR4
Nikon digitale reflexcamera's in FX-formaat en in DX-formaat, F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	✓	✓	✓	✓	✓
Pronea 600i, Pronea S1	✓	✓	✓	✓		—
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	—	—	✓	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	✓	✓	✓	✓	—	—
F-801s, F-801, F-601m	✓	✓	—	—	—
F3AF, F-601, F-501, Nikon MF camera's (behalve F-601m) —

1 Belichtingsmodus M (handmatig) is nicht beschikkaar.
2 Omvat AUTO en onderwerpstanden (Digitalaal Vari-programma).
3 Autofocus.
4 Vibratiereductie.

Scherpstellen

Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie de camerahandleiding voor informatatie over de scherpstelmodi van de camera).

Camera	Camerascherp-stelstand	Objectiefscherpstelstand
		A/MM
Nikon digitale reflexcamera's in FX-formaat en in DX-formaat, F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofocus met handcorrectie (AF-prioriteit)	Handmatige scherpstelling met elektronische afstandsmeter
	MF Handmatige scherpstelling
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601m, F-401x, F-401s, F-401	AF, MF	(elektronische afstandsmeter beschikkaar voor alle camera's behalte F-601m)

A/M (Autofocus met handcorrectie/AF-prioriteit)

Om scherp te stellen met behulp van autofocus met handcorrectie (A/M):

1 Schuif de schakelaar voor scherpstelstand van het objectief maar A/M.
2 Schempstellen.

Indien gewenst kan autofocus worden uitgeschakeld door aan de scherpsteling van het objectief te draaien verwijl de ontspanknop half wordt ingedrukt (of, als de camera is voorzien van een AF-ON-knop, verwijl de AF-ON-knop worden ingedrukt); merk op dat de ring een korte afstand moet worden gedraaid voordat autofocus worden uitgeschakeld. Druk de ontspanknop half in om opnieuw scherp te stellen met behulp van autofocus of druk opnieuw op de AF-ON-knop.

De schakelaar voor de scherpstellimiet

Deze schakelaar bepaalt de limieten voor de scherpstelafstand voor autofocus.

NI

FULL: Selecteer deze optie voor onderwerpen die zich op een afstand van minder dan 3 m bevinden.

- 3 ~m : Indien uw onderwerp zich alkijd op een afstand van ten minste 3 ~m befindt, selecteer deze optie om sneller te kuren scherpstellen.

Zoom en scherptediepte

Draai aan de zoomring voordat u scherpstelt om de brandpuntsafstand aan te passen en de Foto te kaderen Als de camera over voorbeeld scherptediepte beschikt (stop omlaag), kan scherptediepte ook als voorbeeld in de Zoeker worden bekeken (zie pagina 210 voor meer informatie).

Opmerking: Merk op dat de aanduiding voor scherpstelafstand alleen als leidraad is bedoeld en is möglichn Niet nauwkeurig genoeg om de afstand tot het onderwerp te tonen en toont möglichn Niet, door scherptediepte of andere factoren, wonneer de camera op een ver voorwerp worden scherpgesteld.

Diafragma

Diafragma wordt met behulp van de camerabesturingen aangepast.

Ingebouwde flitser

Bij het gebruik van de ingebouwde flitser op camera's uitgerust met een ingebouwde flitser, verwijder de zonnekap om vignettering te voorkomen (schaduwen aangemaakt waar het uiteinde van het objctief de ingebouwde flitser verduisterd).

Vibratiereductie (VR)

Vibratiereductie (VR) vermindert onscherpte veroorzaakt door cameratrilling, waar bij sluitiertijden tot maximaal 4,0 stops longer duren dan anders het geval zou zijn. Dit verhoogt het bereik van de beschikbare sluitiertijden en LAST hand-held, statiefvrije fotografiaie toe in vele verschillende situations. De effecten van VR op sluitiertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.

De vibratiereductie AAN/UIT-schakelaar gebruiken

Selecteer ON om vibratiereductie in te schakelen. Vibratiereductie wordt geactiveerd wanneer de ontspanknop half wordt ingedrukt, waar bij de effecten van cameratrilling voor verbeterde kadrering en scherpstelling worden verminderd.

Selecteer OFF om vibratiereductie uit te schakelen.

De schakelaar vibratiereductiestand gebruiken

De schakelaar vibratiereductiestand worden gebruikt om de vibratiereductiestand te selecteren verwijl vibratiereductie is ingeschakeld.

Selecteer NORMAL om de effecten van trillingen te verminderenijdens het fotograferen vanuit een vaste positie en in andere situates met relatief weinig camerabeweging.

Selecteer ACTIVE om de effecten van trillingen te verminderen bij het fotograferen van een bewegend voertuig,ijdens het lopen en in andere situatuies met actieve camerabeweging.

Vibratiereductie gebruiken: opmerkingen

• Schuif de vibratiereductieschakelaar maar OFF als de camera geen vibratiereductie ondersteunt (pag. 74). Het ingeschakeld latent van de vibratiereductie kan de batterij snel doein leeglopen, voornamelijk in het geval van Pronea 600i camera's.
• Druk bij het gebruik van vibratiereductie de ontspanknop half in en wacht totdat de afbeelding in de Zoeker is gestabiliseerd, voordat de ontspanknop in zijn geheel worden ingedrukt.
• Wanneer vibratiereductie actief is, kan de afbeelding in de zoeker onscherp worden nadat de sluiter worden vrijgegeven. Dit duidt nicht op een defect.
• Schuif de keuzeschakelaar van de vibratiereductie maar NORMAL voor het pannen van opnamen. Wonneer de camera worden gegand, worden vibratiereductie alleen toegepast op bewegingen die geen deel van het pannen uitmaken (als de camera bijvoorbeeld horizontal worden gegand, worden vibratiereductie alleen op verticale trillingen toegepast), waardoor het veel eenvoudiger is de camera in een brede boog soepel te pannen.
• Zet de camera Niet uit of verwijdher het objektief Niet wanneer vibratiereductie in werkig is. Indien de voeding aan het objektief worden afgekoppeld wanneer vibratiereductie actief is, kan het objektief rammelen wanneer deze schudt. Dit duidt Niet op een defect en kan met behulp van het herbevestigen van het objektief en het inschakelen van de camera worden verholpen.
• Als de camera is voorzien van een ingebouwde flitser, worden vibratiereductie uitgeschakeld wonneer de flitser laadt.
• Schakel vibratiereductie uit wanner de camera stevig op een statief worden gemonteerd, maar LAST de camera ingeschakeld wanner de statiefknop Niet vastzit of wanner een monopod worden gebruikt.

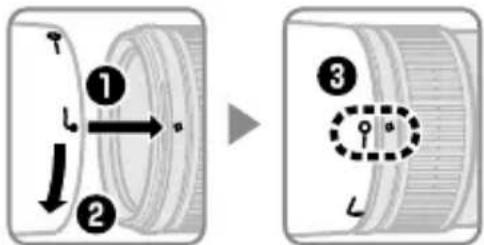

De zonnekap

De zonnekap beschermt het objectief en blokkeert dwaallicht dat anderslichtvlekken of beeldschaduwen veroorzaakt.

Lijn de vergrendelmarkering op de zonnekap (—O)uit met bevestigingsmarkering voor de zonnekap () op het objectief (3) .

Houd, bij het bevestigen of verwijderen van de kap, deze vlak bij het symbool op de bijbehorende basis om te stevig vastpakken te vermijden. Vignettering kan zich voordoen als de kap Niet juist is bevestigd.

Wanneer nicht in gebruik, kan de kap worden omgedraaid en gemonteerd op het objectief. Als de kap worden omgedraaid, kan het door middel van draaien worden bevestigd en verwijderd verwijl het vlak bij de vergrendelingsmarkering worden gehouden (-O)

Scherpstelschermen

De volgende camera's ondersteunen een verschadenheid aan scherpstelschermen voor gebruik in verschillende situatuies.

Schem Camera A B C E

EC-B EC-E

G1 G2

G3

G4 J L M

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

◎

◎

F5+DP-30

◎

◎ ○

◎

◎

◎ (+0,5)

◎

◎

◎

◎

F5+DA-30

◎ (+1,0)

◎ (+0,5)

○

◎ (+0,5)

◎

○ (-1,0)

◎ (+0,5)

◎ (+1,0)

◎

@: Aanbevolen.

O: Vignettering zichtaar in zoeker (photo's worden nicht beinvloedt).

Niet compatibel met camera.

( :): Cijfers:tussen haakjes geven de belichtingscompensatie voor centrumgerichtelichtmeting. Selecteer "Other screen (Ander matglas)" voor Persoonlijke instellingb6 ("Screen comp. (Compensatie voor matglas)) tijdens het aanpassen van delichtingscompensatie voor de F6; merk op dat bij schermen anders dan B of E"Other screen (Ander matglas)" moet worden geselecteerd, zelfs wonneer diewaarde voor belichtingscompensatie 0 is. Belichtingscompensatie voor de F5 kan met behulp van Persoonlijke instelling 18 worden aangepast; zie dcamerahandleiding voor details.

Lege cel: Niet geschikt voor gebruik met deze objectief. Merk op dat type M schermen niettemin konnen worden gebruikt voor fotomicrografie en macrofotografia bij vergrotingen van 1 : 1 of hoger.

Opmerking: De F5 ondersteunt alleen matrixmeting met A, B, E, EC-B/EC-E, J en L scherpstelschemen.

De optionele RT-1 statiefgondel

Draai de bevestigingsring van de statiefgondel los om de cameraaar de gewenste positie te draaien en richt het beeld horizontaal of verticaalMerk op dat uw hand in aanraking kan komen met het statief als u de camera draaithewijl de handgreep worden vastgehouden.Afhangelijk van de manier waarop de camera of het statief is bevestigd, kan cameratrilling worden verminderd door het statief op de statiefbevestiging van de camera teplaatsen.

WAARSCHUWING

Draai de bevestigingsknop van de statiefgondel volledig vast bij het bevestigen van de statiefgondel. Het Niet in acht nemen van deze voorzorgsmaatregel kan het losraken van het objectief tot gevolg hebben, wat letsel kan veroorzaken.

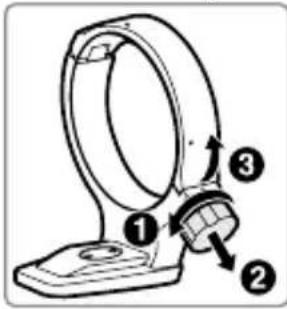

De statiefgondel bevestigen

1 Draai de bevestigingsknop van de statiefgondel (O) los.
2 Open dering.

Trek de bevestigingsknop maar u toe (2) en opener de ring (3).

3 Plaats het objectief in de ring (4).
4 Sluit dering.

Trek de bevestigingsknop maar u toe (5) en sluit dering (6). Gebruik Niet teveel kracht. Uw hand kan bekneld raken in de ring.

5 Draai de bevestigingsknop vast (7).

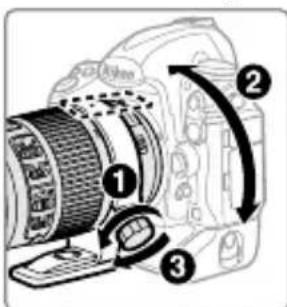

De camera positioneren

Draai de bevestigingsknop (1) los, stel de positie-indices af op de gewenste verticale of horizontalerichting (2) en draai verwolgens de bevestigingsknop (3) vast.

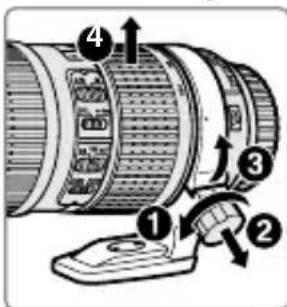

De statiefgondel verwijderen

1 Draai de bevestigingsknop (1) los.
2 Verwijder de ring.

Trek de bevestigingsknop maar u toe (2) en open (3) en verwijder het objectief (4).

■ Onderhoud objectief

• Pak of houd het objectief of de camera Niet alleen met behulp van de zonnekap vast.
• Houd de CPU-contacten schoon.
• Mocht de rubberen afldichting voor objectiefbevestiging beschadigtন, staak onmiddelijk het gebruik en breng het objectief voor reparatie maar een Nikon geauthoriseerd servicecenter.
• Gebruik een blaasbalgje om stof en pluizen van de objectiefopppervlakken te verwijderen. Voor het verwijderen van vlekken en vingerafdrukken要去 eenkleine hoeveelheid ethanol of objectiefreiniger op een zacht, schone katoenen doek of objectief reinigingsdoekje aanbrengen en reinig met een draaiende beweging vanuit het midden maar buiten toe. Zorg dat er geen vegen weiterblijven en raak het glas Niet met uw vingers aan.
• Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen zoals verfthinner of benzeen.
• De zonnekap of NC filters können worden gebruikt ter bescherming van het voorste objectiefelement.
• Bevestig de Voor- en achechterlensdoppen voordat u het objectief in het flexibele tasje plaatst.
• Als het objectief voor langerearend Niet wordt gebruikt, moet u het op een koele en drogeplaats bewaren. Zo voorkomt u schimmel en roest. Bewaar Niet in direct zonlicht of in combinatie met mottenballen van nafta of kamfer.
• Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme kan onherstelbare schade veroorzaken.
• Het objectief anschterlaten op extreem hete locaties kan schade veroorzaken of onderdelen gemaakt van versterkt plastic konnen kromtrekken.

Meegeleverde accessoires

• 67 mm makkelijk te bevestigen voorste objectiefdop LC-67
• Achterste objectiefdop LF-4
  Bajonetkap HB-60
• Flexibel objectiefetui CL-1225

• 67 mm vastschroefbare filters
• Statiefgondel RT-1
• AF-I/AF-S teleconverters TC-14E/TC-14E II/TC-17E II /TC-20E / TC-20E II */TC-20E III *
• Autofocus is alleen beschikbaar voor camera's die ondersteuning voor f/8 bieden.

■ Specifications

Type Type G AF-S objectief met ingebouwde CPU- en F-vatting

Brandpuntsafstand 70 - 200 mm
Maximale diafragma f/4
Objectiefconstructie	20 elementen in 14 groepen (inclusief 3 ED-objectiefelementen en objectiefelementen met Nano-Crystal-coatings)
Weergavehoek	· Nikon film SLR en D-SLR camera's in FX-formaat: 34° 20' - 12° 20' · Nikon D-SLR camera's in DX-formaat: 22° 50' - 8° · IX240 systemd-camera's: 27° 40' - 9° 50'
Schaal brandpuntsafstand	Gegradeerd in millimeters (70, 85, 105, 135, 200)
Afstandsinformationatie Uitvoer	haar camera
Zoom Handmatige zoom	met behulp van zoomring
Scherpstellen	Nikon Internal Focusing (IF) System met autofocus aangestuurd door Silent Wave Motor en afzonderlijke scherpsteling voor handmatige scherpstelling
Vibratiereductie	Lens-shift met behulp van voce coil motors (VCMs)
Aanduiding voor scherpstelafstand	1 m tot oneindig (∞)
Kortste scherpstelafstand 1	m van filmvlak bij alle zoomposities
Diafragmabladen 9 (ronde	diafragmaopeningen)
Diafragma Volledig automatisch
Diafragmabereik f/4 tot f/32
Lichtmeting Volledig diafragma
Schakelaar scherpstellimiet	Twee standen: FULL (∞ - 1m) en ∞ - 3 m
Maat voor filters/voorzetlenzen	67 mm (P = 0,75 mm)
Afmetingen	Ca. 78 mm maximum diameter × 178,5 mm (afstand vanaf objektiefbevestigingsvlak van de camera)
Gewicht	Ca. 850 g

Nikon behoudt zich hetrecht de specificaties van de hardware, zoals beschreiben in deze handleiding, te allenijdenzonder voorafgaande kennisgeving te wijzigen.
