ПОСІБНИК КОРИСТУВАЧА AFS Nikkor 70200mm f4G ED VR NIKON

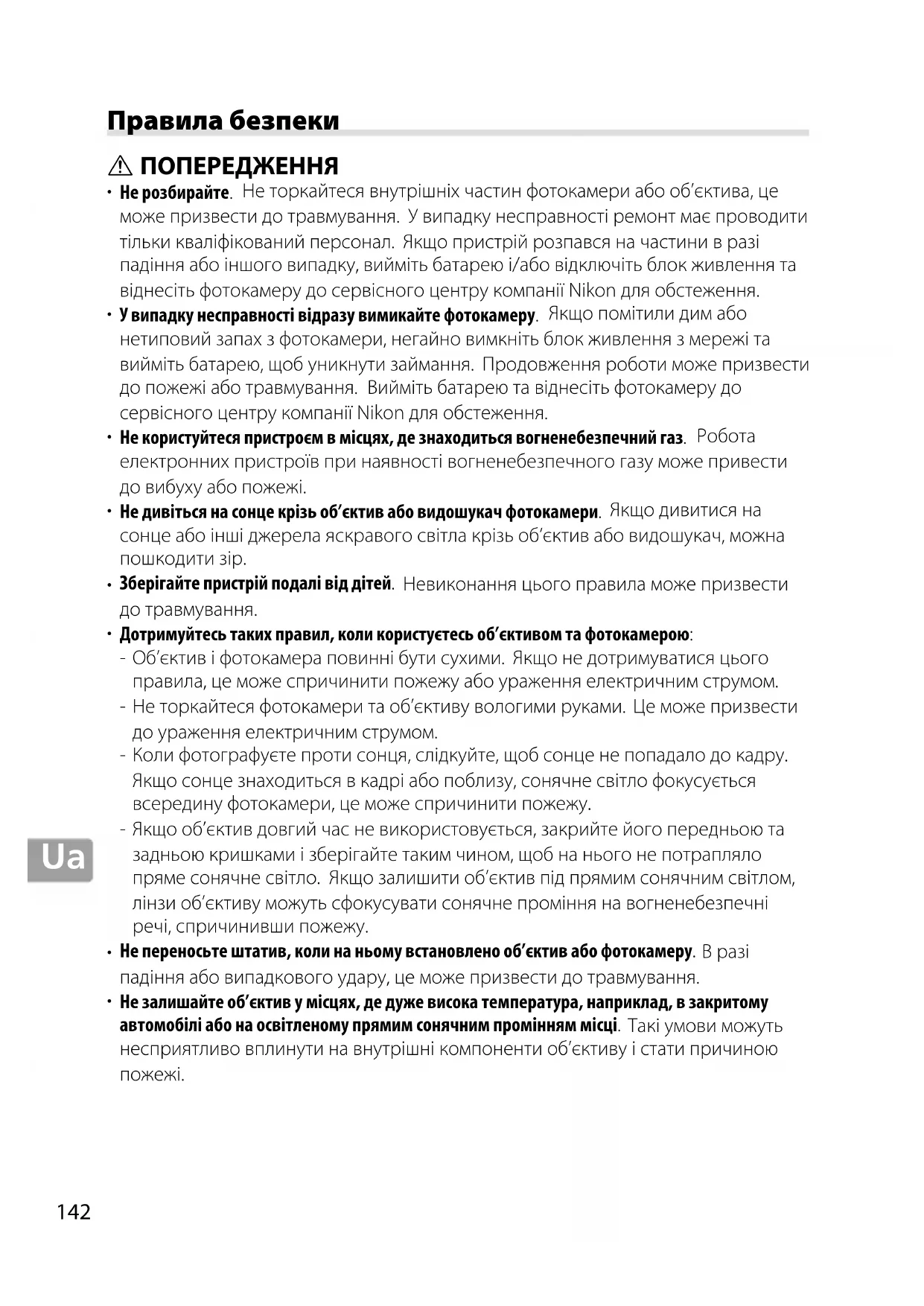

Правила безпеки ПОПЕРЕДЖЕННЯ Не розбирайте. Не торкайтеся внутрішніх частин фотокамери або об’єктива, це може призвести до травмування. У випадку несправності ремонт має проводити тільки кваліфікований персонал. Якщо пристрій розпався на частини в разі падіння або іншого випадку, вийміть батарею і/або відключіть блок живлення та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження. У випадку несправності відразу вимикайте фотокамеру. Якщо помітили дим або нетиповий запах з фотокамери, негайно вимкніть блок живлення з мережі та вийміть батарею, щоб уникнути займання. Продовження роботи може призвести до пожежі або травмування. Вийміть батарею та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження. Не користуйтеся пристроєм в місцях, де знаходиться вогненебезпечний газ.

електронних пристроїв при наявності вогненебезпечного газу може привести до вибуху або пожежі. Не дивіться на сонце крізь об’єктив або видошукач фотокамери. Якщо дивитися на сонце або інші джерела яскравого світла крізь об’єктив або видошукач, можна пошкодити зір. Зберігайте пристрій подалі від дітей. Невиконання цього правила може призвести до травмування. Дотримуйтесь таких правил, коли користуєтесь об’єктивом та фотокамерою: Об’єктив і фотокамера повинні бути сухими. Якщо не дотримуватися цього правила, це може спричинити пожежу або ураження електричним струмом. Не торкайтеся фотокамери та об’єктиву вологими руками. Це може призвести до ураження електричним струмом. Коли фотографуєте проти сонця, слідкуйте, щоб сонце не попадало до кадру. Якщо сонце знаходиться в кадрі або поблизу, сонячне світло фокусується всередину фотокамери, це може спричинити пожежу. Якщо об’єктив довгий час не використовується, закрийте його передньою та задньою кришками і зберігайте таким чином, щоб на нього не потрапляло пряме сонячне світло. Якщо залишити об’єктив під прямим сонячним світлом, лінзи об’єктиву можуть сфокусувати сонячне проміння на вогненебезпечні речі, спричинивши пожежу. Не переносьте штатив, коли на ньому встановлено об’єктив або фотокамеру.

падіння або випадкового удару, це може призвести до травмування. Не залишайте об’єктив у місцях, де дуже висока температура, наприклад, в закритому автомобілі або на освітленому прямим сонячним промінням місці. Такі умови можуть несприятливо вплинути на внутрішні компоненти об’єктиву і стати причиною

Будова об’єктиву w e !1 !2 !3 !4 r t y u i o !0q

• !9!8 !6 !7 Додаткова деталь. q Мітка кріплення бленди p. 148
• w Кільце фокусування p. 145
• e Індикатор дистанції фокусування r Мітка дистанції фокусування t Кільце масштабування p. 145
• y Шкала фокусної відстані p. 145
• u Мітка фокусної відстані i Мітка встановлення об’єктива o Гумова прокладка для кріплення об’єктива p. 150
• !0 Контакти процесора p. 150

Перемикач режиму фокусування

• !2 Перемикач межі фокусування p. 145
• !3 Перемикач ON/OFF зменшення вібрацій p. 146
• !4 Перемикач режимів зменшення вібрацій p. 146
• !5 Бленда p. 148
• !6 Мітка вирівнювання бленди p. 148
• !7 Мітка блокування бленди p. 148
• !8 Мітки позиціонування (90°) * p. 149

Кільце для кріплення на штатив

• ...149 @0 Ручка прикріплення кільця для кріплення на штатив * ..................149

Дякуємо за вибір об’єктиву AF‑S NIKKOR 70‑200mm f/4G ED VR.

використанням приладу уважно прочитайте цю інструкцію та посібник користувача для фотокамери. Примітка: Якщо об’єктив встановлено на цифрову дзеркальну фотокамеру формату DX, наприклад, D7000 або фотокамеру серії D300, кут зору дорівнює 22° 50′ – 8°, і фокусна відстань еквівалентна 105 – 300 мм (35 мм формату).

Позначкою («✔») відмічено функції, що підтримуються , позначкою («—») відмічено функції, що не підтримуються. Можуть бути деякі обмеження; див. додаткову інформацію в посібнику користувача для фотокамери.

Режим експозиції (зйомки) Функція

Цифрові дзеркальні фотокамери Nikon формату FX та DX, F6, F5, F100, серія F80, серія F75, серія F65 ✔ ✔ ✔ ✔ ✔ ✔

Серія F4, F90X, серія F90, серія F70

Серія F60, серія F55, с ерія F50, F-401x, F-401s, F-401

501, фотокамери Nikon з ручним наведенням різкості зображення (окрім F-601

Режим експозиції M (ручний) неможливий. Включаючи режим АВТО і програмний режим вибору сюжету (цифрова варіпрограма). Автофокусування. Зменшення вібрацій. Фокусування Підтримуються режими фокусування, перелічені в наступній таблиці (інформацію про режими фокусування фотокамери дивіться в посібнику користувача).

Режим фокусування об’єктиву A/M M Цифрові дзеркальні фотокамери Nikon формату FX та DX, F6, F5, серія F4, F100, F90X, серія F90, серія F80, серія F75, серія F70, с ерія F65, Pronea 600i, Pronea S

Автофокусування із пріоритетом

фокусування (пріоритет АФ)

фокусування з електронним далекоміром

Ручне фокусування (електронний далекомір працює з усіма фотокамерами, окрім F-601m) Серія F60, серія F55, серія F50, F-801s, F-801, F-601m, F-401x, F-401s, F-401 AФ, РФ

A/M (Автофокусування із пріоритетом ручного фокусування/пріоритет АФ) Щоб сфокусувати фотокамеру, використовуючи автофокусування з пріоритетом ручного фокусування (A/M):

Пересуньте перемикач режиму фокусування в положення A/M.

Сфокусуйте. За потреби, можна здійснити ручну корекцію автофокусування прокручуванням кільця фокусування об’єктива, поки кнопку спуску затвора натиснуто наполовину (або, якщо фотокамеру оснащено кнопкою AF-ON, поки натиснуто кнопку AF-ON); зауважте, що кільце має прокрутитися на малу відстань, перш ніж автофокусування буде скасоване. Для повторного фокусування за допомогою автофокусування натисніть кнопку спуску затвора наполовину або ще раз натисніть кнопку AF-ON. Перемикач межі фокусування Цей перемикач визначає обмеження дистанції фокусування для автофокусування. FULL: Виберіть це положення для об’єктів, що можуть знаходитися на відстані менше 3 м. ∞–3 m: Якщо об’єкт зйомки завжди буде знаходитися на відстані не менше 3 м, виберіть це положення для більш швидкісного фокусування. Зум і глибина різкості Перед фокусуванням обертайте кільце масштабування, щоб встановити фокусну відстань і скадрувати зображення.

фотокамера пропонує попередній перегляд глибини різкості (зменшення діафрагми), глибину різкості також можна заздалегідь побачити у видошукачі (детальну інформацію див. на стор. 210). Примітка. Майте на увазі, що індикатор дистанції фокусування використовується лише для орієнтовного виміру і може не зовсім точно вказувати відстань до об’єкту, і може, в залежності від глибини різкості або з інших причин, не зображувати символ ∞, коли фотокамера фокусується на віддаленому об’єкті.

Установки діафрагми змінюються під керуванням фотокамери.

Вбудовані спалахи Коли використовується вбудований спалах на фотокамерах, обладнаних цим пристроєм, зніміть бленду, щоб запобігти віньєтуванню (тінь, що утворює об’єктив, заважає вбудованому спалаху). Зменшення вібрацій (VR) Функція зменшення вібрацій (VR) зменшує розмиття, спричинене тремтінням фотокамери, що дає змогу використовувати витримки, довші на величину до 4,0 поділок порівняно зі значенням, яке слід було б використовувати в іншому разі. Це збільшує діапазон доступних витримок і дає можливість фотографувати з рук без використання штатива у різноманітних ситуаціях. Вплив функції VR на витримку виміряно згідно зі стандартами Асоціації виробників фотокамер і засобів обробки зображень (Camera and Imaging Products Association — CIPA); вимірювання для об’єктивів формату FX виконувалися з використанням цифрових фотокамер формату FX, для об’єктивів формату DX — з використанням фотокамер формату DX. Вимірювання для об’єктивів зі змінною фокусною відстанню виконувалися за максимального масштабування. Використання перемикача ON/OFF зменшення вібрацій Виберіть ON, щоб задіяти зменшення вібрацій.

вібрацій активується, коли кнопка спуску затвора натиснута наполовину, зменшуючи ефект тремтіння фотокамери для кращого кадрування і фокусування. Виберіть OFF, щоб вимкнути зменшення вібрацій. Використання перемикача режимів зменшення вібрацій Перемикач режимів зменшення вібрацій використовується для вибору потрібного режиму зменшення вібрацій, коли увімкнено функцію зменшення вібрацій. Виберіть положення NORMAL, щоб зменшити ефекти вібрації при фотографуванні з фіксованого положення та в інших ситуаціях із порівняно невеликим рухом фотокамери. Виберіть положення ACTIVE, щоб зменшити ефекти вібрації при фотографуванні з авто, що рухається, або під час ходіння чи в інших ситуаціях, коли фотокамера активно

Використання зменшення вібрацій: примітки Перемістіть перемикач зменшення вібрацій у положення OFF, якщо фотокамера не підтримує зменшення вібрацій (стор. 144).

зменшення вібрацій залишити ввімкненим, це може призвести до більш інтенсивного витрачення заряду елемента живлення, особливо на фотокамерах Pronea 600i. Під час користування зменшенням вібрацій натисніть кнопку спуску затвора наполовину і почекайте, поки зображення у видошукачі стабілізується, потім натисніть кнопку спуску затвора повністю. Якщо використовується зменшення вібрацій, зображення у видошукачі може бути розмитим, якщо відпустити затвор.

несправністю. Для зйомки з панорамуванням пересуньте перемикач режиму зменшення вібрацій у положення NORMAL. Коли фотокамера використовується для панорамування, функція зменшення вібрацій застосовується тільки до руху, котрий не є частиною панорамування (наприклад, якщо панорамування проводиться горизонтально, функція зменшення вібрацій буде застосовуватися тільки для вертикального тремтіння), що полегшує виконання більш плавного панорамування широкою дугою. Не вимикайте фотокамеру і не знімайте об’єктив, поки зменшення вібрацій активне. Якщо відключити живлення під час роботи зменшення вібрацій, об’єктив може тріскотіти при струсах.

несправністю, і може бути виправлено, якщо об’єктив приєднати знову та увімкнути фотокамеру. Якщо фотокамера обладнана вбудованим спалахом, зменшення вібрацій буде вимкнено, поки спалах заряджається. Вимкніть зменшення вібрацій, коли фотокамера надійно закріплена на штативі, але не вимикайте, коли головка штативу не зафіксована, чи при використанні моноподу.

Бленда захищає об’єктив та запобігає розсіяному освітленню, яке може спричинити появу відблисків та ореолів. Сумістіть мітку блокування бленди (—) з міткою кріплення бленди (●) на об’єктиві (e). Під час приєднання або зняття бленди тримайте її біля позначки на корпусі та занадто не притискуйте. Віньєтування може з’явитися через те, що бленда неправильно приєднана. Коли блендою не користуються, її можна перевернути та установити протилежною стороною на об’єктив. Приєднати та зняти перевернену бленду можна, повертаючи та утримуючи її біля мітки блокування (—). Екрани фокусування Такі фотокамери підтримують різноманітні екрани фокусування для використання в різних випадках.

: Рекомендовано. : Ефект віньєтування з’являється у видошукачі (на знімках відсутній). —: Не сумісний з фотокамерою. ( ): Числа в круглих дужках означають поправку експозиції для центрально- зваженого вимірювання. Виберіть «Other screen (Інший екран)» для власного налаштування b6 («Screen comp. (Поправки екрана)»), коли налаштовуєте поправку експозиції для F6; майте на увазі, що з усіма екранами, окрім B або E, буде обрано «Other screen (Інший екран)», навіть якщо поправка експозиції 0. Поправку експозиції для F5 можна налаштовувати за допомогою власного налаштування 18; див. додаткову інформацію в посібнику користувача фотокамери. Порожня клітина: Не використовується з цим об’єктивом. Майте на увазі, екрани типу M можуть використовуватись для мікрофотознімання та для зйомки з близької відстані в масштабі 1 : 1 або більше. Примітка: F5 підтримує матричний метод заміру тільки з екранами фокусування A, B, E, EC-B/EC-E, J та L.

Додаткове кільце для кріплення на штатив RT-1 Відкрутіть рукоятку прикріплення кільця штатива, щоб повернути фотокамеру у потрібне положення та розташувати дисплей горизонтально або вертикально. Зауважте, що Ви можете зачепити штатив рукою, якщо повертаєте фотокамеру, тримаючи її за ручку. Залежно від способу прикріплення фотокамери або штатива, тремтіння фотокамери можна зменшити, під’єднавши штатив до гнізда для кріплення фотокамери на штатив. ПОПЕРЕДЖЕННЯ Повністю затягніть ручку прикріплення кільця для кріплення на штатив при приєднанні кільця до штативу. Нехтування цим застереженням може призвести до того, що кільце для кріплення на штатив від’єднається від об’єктива, спричинюючи травмування.

Приєднання кільця для кріплення на штатив

Відкрутіть ручку прикріплення кільця для кріплення на штатив (q).

Відкрийте кільце. Потягніть ручку на себе (w) і відкрийте кільце (e).

Помістіть об’єктив у кільце (r).

Закрийте кільце. Потягніть ручку на себе (t) і закрийте кільце (y). Не докладайте надмірних зусиль, щоб не зажати кільцем руку.

Затягніть ручку (u). Позиціонування фотокамери Відкрутіть ручку (q), відрегулюйте положення міток позиціонування відповідно до потрібної орієнтації, вертикальної чи горизонтальної (w), потім затягніть ручку (e). ■150 Ua_03

Від’єднання кільця для кріплення на штатив

Відкрутіть ручку (q).

Зніміть кільце. Потягніть ручку на себе (w), відкрийте (e) та зніміть об’єктив (r). Догляд за об’єктивом Не піднімайте та не тримайте об’єктив або фотокамеру тільки за бленду. Слідкуйте за тим, щоб контакти процесора завжди були чистими. В разі пошкодження гумової прокладки для кріплення об’єктива негайно припиніть користування і зверніться до сервісного центру компанії Nikon за допомогою. Видаляйте пил, пух та ворс з поверхонь об’єктиву за допомогою пристрою для обдування. Щоб видалити відбитки пальців та бруд, користуйтеся м’якою чистою бавовняною тканиною або спеціальними серветками для чищення об’єктивів та невеликою кількістю етанолу або рідини для чищення об’єктивів, витирайте поверхню коловими рухами від центру; будьте обережні, не залишайте розводів і не торкайтеся пальцями скла. Для чищення об’єктиву забороняється користуватися органічними розчинниками, такими як розріджувач для фарб або бензол. Для захисту передньої лінзи об’єктиву використовуйте бленду або NC фільтри. Закривайте об’єктив передньою та задньою кришками перед тим, як покласти його в м’який чохол. Якщо не збираєтесь користуватися об’єктивом довгий термін, зберігайте його в прохолодному сухому місці, щоб запобігти плісняви та корозії. Не зберігайте пристрій під прямим сонячним світлом та поряд з нафталіновими або камфорними засобами проти молі. Утримуйте об’єктив сухим. Корозія внутрішнього механізму може призвести до невідновного пошкодження. Якщо зберігати об’єктив в місцях з високою температурою, це може пошкодити або деформувати компоненти, зроблені з посиленої пластмаси. Додаткове приладдя 67 мм передня кришка з кріпленням затискного типу LC‑67 Задня кришка об’єктива LF‑4 Байонетна бленда HB‑60 М’який чохол для об’єктиву CL‑1225

Сумісне приладдя Додаткові 67 мм нагвинчувані фільтри Кільце для кріплення на штатив RT‑1 Телеконвертори AF ‑I/AF‑S TC‑14E/TC‑14E II/TC‑17E II */TC‑20E */

TC‑20E II */TC‑20E III *

Автофокусування доступне тільки для фотокамер, які підтримують діафрагму f/8. Технічні характеристики Тип Об’єктив типу G AF-S з вбудованим процесором та байонетом F Фокусна відстань 70 – 200 мм Максимальне значення

f/4 Конструкція 20 елементів в 14 групах (зокрема, 3 лінзи з наднизькою дисперсією (ED) а також лінзи з нанокристалічним покриттям) Кут зору Плівкові дзеркальні та цифрові дзеркальні фотокамери Nikon формату FX: 34° 20′ – 12° 20′ Цифрові дзеркальні фот окамери Nikon формату DX: 22° 50′ – 8° Фотокамери системи IX240: 27° 40′ – 9° 50′

Шкала фокусної відстані Позначено в міліметрах (70, 85, 105, 135, 200) Інформація про відстань Вихід до фотокамери Масштабування Ручне масштабування за допомогою незалежного кільця масштабування Фокусування Система Nikon Internal Focusing (IF) з автофокусуванням, що керується безшумним ультразвуковим мотором (мотор SWM), та з окремим кільцем фокусування для ручного фокусування Зменшення вібрацій Зміщення об’єктива з використанням voice coil motors (VCMs) Індикатор дистанції фокусування 1 м – безкінечність (∞) Мінімальна дистанція фокусування 1 м від фокальної п лощини в усіх положеннях масштабування Кількість пелюсток

9 (майже круглий отвір при повному розкритті) Діафрагма Повністю автоматична Діапазон діафрагми f/4 – f/32 Замір Повна діафрагма

фокусування Два положення: FULL (∞ – 1 м) і ∞ – 3 м Розмір фільтра 67 мм (P = 0,75 мм) Габарити Максимальний діаметр прибл. 78 мм × 178,5 мм (відстань від установного фланця об’єктиву фотокамери) Маса Приблизн. 850 г Компанія Nikon залишає за собою право змінювати характеристики пристрою, розглянуті в цьому посібнику, будь-коли та без попереднього повідомлення.
