AFS Nikkor 70200mm f4G ED VR - 렌즈 NIKON - 무료 사용 설명서

사용 설명서 AFS Nikkor 70200mm f4G ED VR NIKON

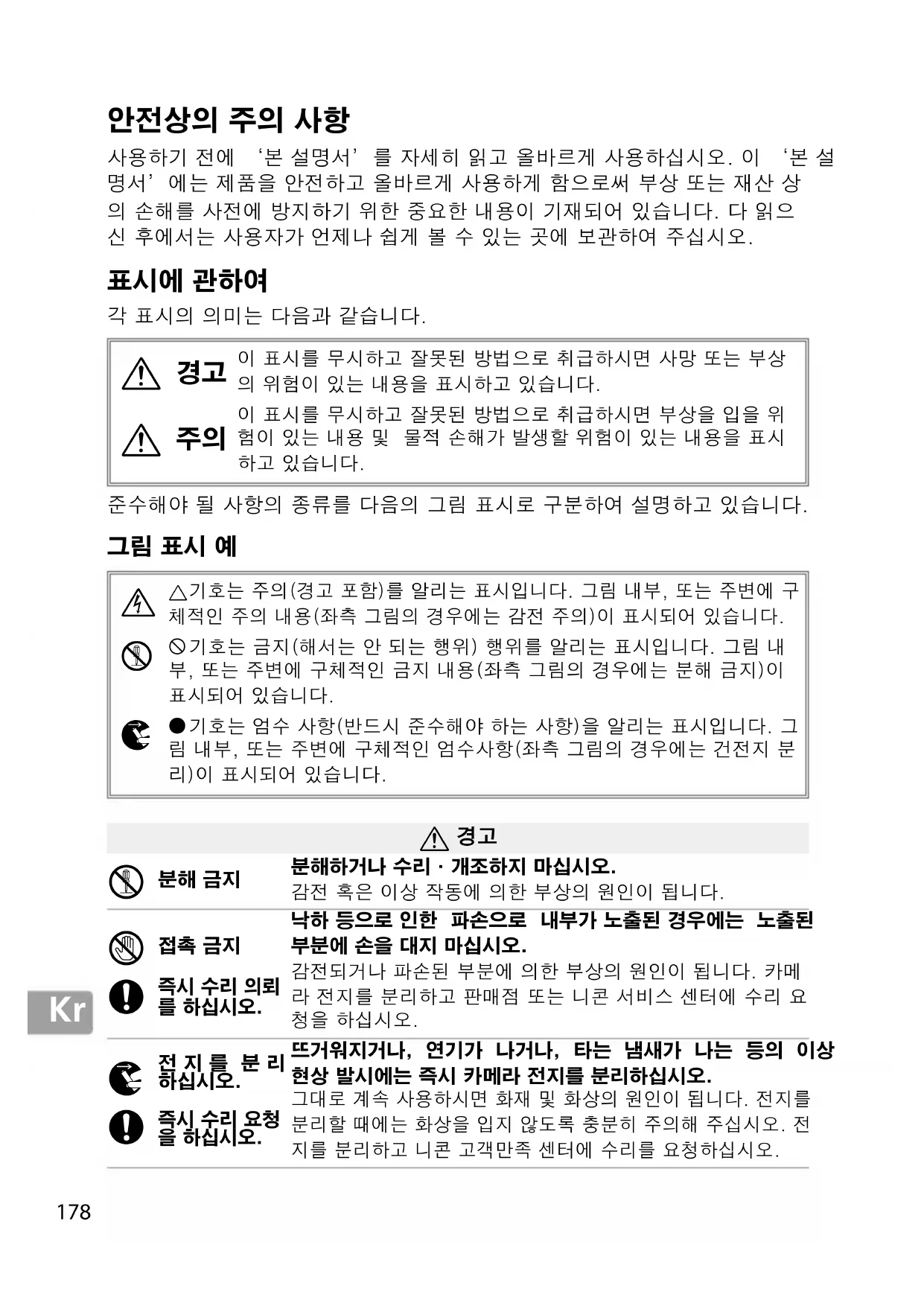

사용하기 전에 ‘본 설명서’를 자세히 읽고 올바르게 사용하십시오. 이 ‘본 설명서’에는 제품을 안전하고 올바르게 사용하게 함으로써 부상 또는 재산 상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 다 읽으신 후에서는 사용자가 언제나 쉽게 볼 수 있는 곳에 보관하여 주십시오. 각 표시의 의미는 다음과 같습니다.

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상의 위험이 있는 내용을 표시하고 있습니다.

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.준수해야 될 사항의 종류를 다음의 그림 표시로 구분하여 설명하고 있습니다.그림 표시 예

기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌측 그림의 경우에는 감전 주의)이 표시되어 있습니다.

기호는 금지(해서는 안 되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다.

기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

분해 금지분해하거나 수리·개조하지 마십시오.감전 혹은 이상 작동에 의한 부상의 원인이 됩니다.

접촉 금지즉시 수리 의뢰를 하십시오.낙하 등으로 인한 파손으로 내부가 노출된 경우에는 노출된 부분에 손을 대지 마십시오.감전되거나 파손된 부분에 의한 부상의 원인이 됩니다. 카메라 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리 요청을 하십시오.

전 지 를 분 리 하십시오.즉시 수리 요청을 하십시오.뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상 발시에는 즉시 카메라 전지를 분리하십시오.그대로 계속 사용하시면 화재 및 화상의 원인이 됩니다. 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의해 주십시오. 전지를 분리하고 니콘 고객만족 센터에 수리를 요청하십시오. Kr179 Kr_03

액체접촉 금지물에 담그거나 물을 뿌리거나 비에 적시지 마십시오.발화 및 감전의 원인이 됩니다. 사용 금지인화·폭발의 위험이 있는 장소에서는 사용하지 마십시오.프로판 가스·가솔린 등의 인화성 가스 또는 분진이 발생하는 장소에서 사용하면 폭발 또는 화재의 원인이 됩니다. 사용 금지렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오.실명 또는 시력 장애의 원인이 됩니다.

감전 주의젖은 손으로 만지지 마십시오.감전의 원인이 될 수 있습니다. 보관 주의제품은 유아의 손이 닿지 않는 곳에 두십시오.부상의 원인이 될 수 있습니다. 사용 주의역광 촬영의 경우에는 태양이 화각에서 충분히 벗어나게 하십시오.태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다. 화각으로부터 태양을 살짝 벗어나게 하더라도 화재의 원인이 될 수 있습니다. 보관 주의사용하지 않을 경우에는 렌즈에 캡을 씌우거나 태양광이 닿지 않는 장소에 보관하십시오.태양광이 초점을 형성하여 화재의 원인이 될 수 있습니다. 이동 주의삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지 마십시오.넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다.

창문을 완전히 닫은 자동차 실내 또는 직사광선이 닿는 장소 등, 온도가 매우 높아지는 장소에 방치하지 마십시오.내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수 있습니다.180 Kr_03

렌즈 후드 장착 마크 .......... 185

초점거리 눈금 ................. 182

렌즈 장착 고무 패킹 .......... 187

초점 모드 스위치 ............. 182

초점 제한 스위치 ............. 182

손떨림 보정 ON/OFF 스위치 183

손떨림 보정 모드 스위치 .... 183

렌즈 후드 ...................... 185

렌즈 후드 정렬 마크 .......... 185

렌즈 후드 잠금 마크 .......... 185

AF‑S NIKKOR 70‑200mm f/4G ED VR 렌즈를 구입해 주셔서 감 사합니다. 본 제품을 사용하기 전에 본 지침과 카메라 설명서를 주의 깊게 읽어보시기 바랍니다. 주의: D7000 또는 D300 시리즈 카메라와 같은 DX 포맷 디지털 일안 리플렉스 카메라에 장착할 경우, 이 렌즈의 시야각은 22°50′-8°이며 초점 거리는 105-300 mm (35 mm 포맷)에 해당합니다.

”)는 지원되지 않는 기 능을 나타냅니다. 일부 제한이 적용될 수 있습니다. 자세한 내용은 카 메라 설명서를 참조하십시오.

Nikon FX 포맷 및 DX 포맷 디지털 일안 리플렉스 카메라, F6, F5, F100, F80-시리즈, F75-시리즈, F65-시리즈✔ ✔ ✔ ✔ ✔ ✔프로네아 600i, 프로네아 S

F4-시리즈, F90X, F90-시리즈, F70-시리즈

F3AF, F-601, F-501, Nikon 수 동 초 점 카 메 라(F-601m 제외) 노출 모드 M (수동) 이용 불가.자동 및 장면(디지털 이미지 프로그램) 모드 포함.

지원되는 초점 모드는 다음 표에 기재되어 있습니다(카메라 초점 모 드에 관한 내용은 카메라 설명서 참조).

카메라 초점 모드렌즈 초점 모드A/M MNikon FX 포맷 및 DX 포맷 디지털 일안 리플렉스 카메라, F6, F5, F4-시리즈, F100, F90X, F90-시리즈, F80-시리즈, F75-시리즈, F70-시리즈, F65-시리즈, 프로네아 600i, 프로네아 S

(AF 우선)초점 에이드를 사용한 수동 초점 수동 초점 (F-601m을 제외한 모든 카메라에서 초점 에이드 사용가능)F60-시 리 즈, F55-시 리 즈, F50-시 리 즈, F-801s, F-801, F-601m , F-401x, F-401s, F-401AF, MF

A/M(자동 초점에서 수동 조절/AF 우선) 자동 초점에서 수동 조절(A/M)을 사용하여 초점을 맞추려면:

원하는 경우, 셔터 버튼을 반누름하는 동안(또는, 카메라에 AF-ON

AF-ON 버튼을 누르고 있는 동안) 렌 즈 초점링을 돌려서 자동 초점을 중단시킬 수 있습니다. 초점링 을 조금이라도 돌려야 자동 초점을 중단시킬 수 있다는 사실에 유의하십시오. 자동 초점을 사용하여 다시 초점을 맞추려면, 셔 터 버튼을 반누름하거나 AF-ON 버튼을 다시 누릅니다.

이 스위치는 자동 초점 시 초점 거리를 제한합니다. FULL (전체): 3 m보다 가까운 피사체에 이 옵션을 선택합

∞–3 m : 피사체가 항상 적어도 3 m 내에 위치한 경우 초 점을 빠르게 맞추려면 이 옵션을 선택합니다.

초점을 맞추기 전에 줌 링을 돌려 초점 거리를 조정하고 사진의 구도 를 잡습니다. 카메라가 심도 프리뷰(스톱 다운)를 제공하는 경우에는 뷰파인더에서 피사계 심도를 미리 볼 수 있습니다(자세한 내용은 210 페이지 참조). 주의: 초점 거리 표시는 하나의 지침일 뿐이며 피사체까지의 거리가 정확하지 않을 수 있습니다. 또한, 피사계 심도를 비롯한 기타 요인으로 인해 카메라가 원거리의 물체에 초점을 맞추었을 때 ∞가 표시되지 않을 수 있습니다.

조리개는 카메라 컨트롤을 사용하여 조정합니다.

플래시가 내장된 카메라에서 내장 플래시를 사용할 경우에는 비네팅 (렌즈의 끝 부분이 내장 플래시를 가려 그림자가 생기는 현상)을 방 지하기 위해 렌즈 후드를 벗기십시오. 손떨림 보정(VR) 손떨림 보정(VR)은 카메라 흔들림으로 초래되는 흔들림 현상을 줄여 주며, 셔터 속도를 4.0 스탑까지 느리게 해줍니다. 이것은 사용할 수 있는 셔터 속도의 범위를 늘리고 다양한 상황에서 핸드 헬드, 삼각대 없는 촬영을 가능하게 해줍니다. CIPA (Camera and Imaging Products Association; 카메라 영상기기공업회)에 따라 셔터 속도에 미치는 VR의 효과를 측정합니다. FX 포맷 렌즈는 FX 포맷 디지털 카 메라를 사용하여, DX 포맷 렌즈는 DX 포맷 카메라를 사용하여 측정 합니다. 줌 렌즈는 최대 줌에서 측정합니다. 손떨림 보정 ON/OFF 스위치 사용 손떨림 보정을 사용하려면

을 선택합니다. 셔터 버튼 을 반누름하면 손떨림 보정이 활성화되어 카메라 흔들 림의 효과가 감소되고 구도 잡기와 초점 맞추기가 향상

손떨림 보정 모드 스위치 사용 손떨림 보정 모드 스위치는 손떨림 보정이 ON으로 되어 있을 때 손 떨림보정 모드를 선택하는 데 사용됩니다. 고정된 위치 및 비교적 카메라의 움직임이 적은 상황에서 촬영 시, 손떨림을 줄이려면 NORMAL

이동 중인 차량, 도보 중에 촬영하는 등 카메라의 움직임 이 많은 상황에서 촬영 시, 손떨림을 줄이려면 ACTIVE

손떨림 보정 사용: 주의 사항 카메라가 손떨림 보정(181 페이지)을 지원하지 않을 경우, 손떨림 보정 스 위 치 를 OFF로 설 정 합 니 다. 손 떨 림 보 정 을 끄 지 않 으 면 특 히 프로네아 600i 카메라의 경우, 배터리 소모가 크게 증가될 수 있습니다. 손떨림 보정을 사용할 때는 셔터 버튼을 반누름하고 뷰파인더의 화 상이 고정되기를 기다린 후 셔터 버튼을 끝까지 누르십시오. 손떨림 보정이 설정되어 있으면 셔터를 누른 후 뷰파인더의 화상이 흐려질 수 있습니다. 이것은 오작동이 아닙니다. 패닝 촬영을 위해 손떨림 보정 모드 스위치를 NORMAL

카메라를 패닝할 때는 패닝에 속하지 않는 동작에만 손떨림 보정이 적용됩니다(예를 들어 카메라를 수평으로 패닝할 경우 손떨림 보정 은 수직 방향의 흔들림에만 적용됩니다). 따라서 넓은 각도에서도 카메라를 매끄럽게 패닝하기가 훨씬 쉬워집니다. 손떨림 보정이 작동하는 동안에는 카메라를 끄거나 렌즈를 분리하 지 마십시오. 손떨림 보정이 설정되어 있는 동안에 렌즈의 전원이 차단되면 렌즈가 흔들릴 때 덜걱거릴 수 있습니다. 이것은 오작동이 아니며 렌즈를 다시 장착하고 카메라를 켜면 해결됩니다. 카메라에 플래시가 내장된 경우 플래시가 충전되는 동안에는 손떨 림 보정이 작동하지 않습니다. 카메라가 삼각대에 단단히 장착된 경우에는 손떨림 보정을 끄고, 삼 각대 헤드가 고정되지 않거나 모노포드를 사용할 때는 그대로 켜

렌즈 후드는 렌즈를 보호하고 플레어 또는 고스트 현상을 초래할 우려가 있는 미광(stray light)을 차단합니다.렌즈 후드 잠금 마크(

후드를 부착하거나 제거할 때는 밑 부분의 기호 부근을 잡고 너무 꽉 쥐지 않도록 합니다. 후드가 올바르게 부착되지 않으면 비네팅이 생길 수 있습니다.후드를 사용하지 않을 때는 렌즈에 거꾸로 장착할 수 있습니다. 후드를 거꾸로 장착하려면 후드를 잠금 표시(

) 까지 돌려서 장착하거나 탈착할 수 있습니다. 다음 카메라는 다양한 상황에서 사용할 수 있는 여러 가지 파인더 스크린을 지원합니다.

: 뷰파인더에 비네팅이 나타남(사진에는 영향을 주지 않습니다). : 카메라와 호환되지 않음.( ): 괄호 안의 숫자는 중앙부 중점 측광을 위한 노출 보정을 나타냅니다. F6에 서 노 출 보 정 을 조 정 할 때 는 사용 자 설 정 b6(“Screen comp.”)에서 “Other screen”을 선택합니다. B 또는 E 이외의 스크린에서는 노출 보정 값이 0인 경우에도 반드시 “Other screen”을 선택해야 합니다. F5에서는 사용자 설정 18을 사용하여 노출 보정을 조정할 수 있습니다. 자세한 내용은 카메라 설명서를 참조하십시오.공란: 이 렌즈에서 사용하기에 적합하지 않습니다. 하지만, 배율이 1 : 1 이상인 현미경 사진과 매크로 사진에는 M형 스크린을 사용할 수 있습니다.주의: F5는 A, B, E, EC-B/EC-E, J, L 파인더 스크린에서만 멀티 패턴 측광을 지원합니다.

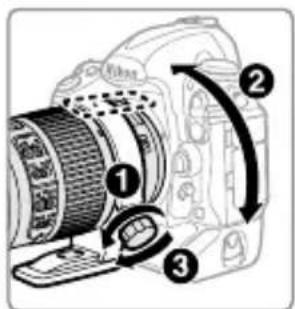

별매 RT‑1 삼각대 이음 고리 삼각대 이음 고리 부착 손잡이를 풀고 카메라를 원하는 위치로 돌려 서 화면을 수평으로나 수직으로 맞춥니다. 손잡이로 삼각대를 잡고 있는 동안 카메라를 돌리면 손이 삼각대와 닿을 수 있는 점에 유의하 십시오. 카메라나 삼각대가 어떻게 부착되어 있는지에 따라, 삼각대 를 카메라 삼각대 마운트에 부착함으로써 카메라 흔들림을 줄일 수

삼각대 이음 고리를 장착하는 경우, 삼각대 이음 고리 장착 손잡이 를 완전히 조여 주십시오. 이 주의사항을 지키지 않으면 렌즈에서 삼각대 이음 고리가 분리되어 부상을 입을 수 있습니다.

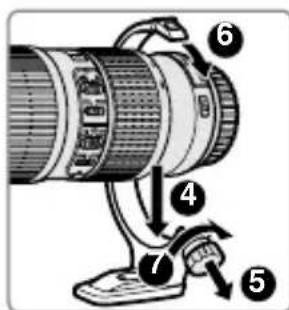

삼각대 이음 고리 장착 손잡이를 느슨하게 합니다(

). 손이 고리에 끼일 수 있으므로 무 리한 힘을 가하지 마십시오.

), 위치 인덱스를 원 하는 수직 또는 수평 방향으로 조정하고(

장착 손잡이를 본인 쪽으로 당기면서(

렌즈 후드로 렌즈 또는 카메라를 들어올리거나 잡지 마십시오. CPU 접촉부를 깨끗하게 유지하십시오. 렌즈 장착 고무 가스켓이 손상된 경우에는 즉시 사용을 중단하고 렌즈를 Nikon 서비스 지정점에 렌즈 수리를 의뢰하여 주십시오. 블로어를 사용하여 렌즈 표면에서 먼지와 보풀을 제거합니다. 얼룩과 손자국을 제거하려면 부드럽고 깨끗한 천이나 렌즈 페이퍼에 소량의 알 코올 또는 렌즈 클리너를 묻혀 중앙에서 바깥쪽으로 원을 그리며 닦아 줍니다. 이때 얼룩이 남거나 유리에 손가락이 닿지 않도록 주의합니다. 절대로 페인트 시너나 벤젠과 같은 유기용제를 사용하여 렌즈를 닦

렌즈 후드나 NC 필터를 사용하여 렌즈 앞쪽의 구성을 보호할 수 있

렌즈를 파우치에 넣기 전에 앞뒤의 캡을 부착하십시오. 렌즈를 오랫동안 사용하지 않을 경우에는 곰팡이나 녹이슬지 않도 록 서늘하고 건조한 장소에 보관하십시오. 직사광선 아래나 나프타 나 좀약과 함께 보관하지 마십시오. 렌즈를 건조한 상태로 유지하십시오. 내부에 녹이 슬면 수리가 불가 능한 손상을 입을 수 있습니다. 렌즈를 뜨거운 장소에 놓아두면 강화 플라스틱으로 만든 부품이 손 상되거나 휠 수 있습니다.

67 mm 스냅식 전면 렌즈 캡 LC‑67 렌즈 뒷 커버 LF‑4 Bayonet 후드 HB‑60 플렉시블 렌즈 파우치 CL‑1225

67 mm 스크류식 필터 삼각대 이음 고리 RT‑1 AF‑I/AF‑S 텔레컨버터 TC‑14E/TC‑14E

자동 초점은 f/8 지원을 하는 카메라에서만 사용할 수 있습니다.

유형 내장 CPU와 F 마운트를 갖춘 G타입 AF-S 렌즈

초점 거리 70-200 mm 최대 조리개값 f/4 렌즈 구성 14군 20구성(ED 렌즈 구성 3개, 나노 크리스털 코팅 렌

화각 Nikon 필름 SLR 및 FX 포맷 D‑SLR 카메라: 34°20′-12°20′ Nikon DX 포맷 D‑SLR 카메라: 22°50′-8° IX240 시스템 카메라: 27°40′-9°50′

초점거리 눈금 밀리미터 단위의 눈금(70, 85, 105, 135, 200) 거리 정보 카메라로 출력 줌 독립된 줌 링을 이용한 수동 줌 초점 조절 초음파 모터(Silent Wave Motor)로 조절되는 자동 초점 과 수동 초점을 위한 별도의 초점 링을 갖춘 Nikon IF (Internal Focusing) 시스템 손떨림 보정 VCM (Voice Coil Motor)을 이용한 렌즈 시프트 초점 거리 표시 1 m 대 무한대(∞) 최단 초점 거리 모든 줌 위치의 촬상면에서 1 m 조리개 날 9매(원형 조리개)

조리개 범위 f/4 ~ f/32 측광 방식 개방 조리개 초점 제한 스위치 두 위치: FULL (전체)(∞-1 m) 및 ∞-3 m 필터 부착 크기 67 mm (P = 0.75 mm) 크기 최대 직경 약 78 mm×178.5 mm (카메라 렌즈 장착면

무게 약 850 g Nikon은 본 설명서에 설명된 하드웨어의 사양을 언제든지 사전 통지 없이 변경할 수 있는 권리를 보유합니다.

■ 景深 ■ 피사계 심도 ■ Kedalaman Bidang ■ (m)
