GEBRUIKSAANWIJZING PMD 7 BOSCH

• Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavi- menti, informarsi da ulteriori fonti (ad es. schemi costruttivi). Causa Rimedi OBJ_BUCH-1913-002.book Page 71 Monday, September 23, 2013 12:33 PM72 | Italiano 2 609 140 996 | (23.9.13) Bosch Power Tools Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell’ambiente. Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/UE gli strumenti di misura diventati inservibili e, in base alla di- rettiva europea 2006/66/CE, le batterie ricaricabili/ batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica. Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. OBJ_BUCH-1913-002.book Page 72 Monday, September 23, 2013 12:33 PMNederlands | 73 Bosch Power Tools 2 609 140 996 | (23.9.13) Nederlands Veiligheidsvoorschriften Lees alle voorschriften en neem deze in acht. BEWAAR DEZE VOORSCHRIFTEN GOED. Laat het meetgereedschap repareren door gekwalificeerd, vak- kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereed- schap in stand blijft. Werk met het meetgereedschap niet in een omgeving met explo- siegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen. Product- en vermogensbeschrijving Gebruik volgens bestemming Het meetgereedschap is bestemd voor het zoeken naar ferrometalen (bijv. wapeningsstaal), naar non-ferrometalen (bijv. koperbuizen) alsook spanningvoerende leidingen in muren, plafonds en vloeren. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het meetge- reedschap op de pagina met afbeeldingen. 1 Markeringshulp 2 Lichtsignaal 3 Aan/uit-schakelaar 4 Vergrendeling van het batterijvakdeksel 5 Deksel van batterijvak 6 Sensorgedeelte OBJ_BUCH-1913-002.book Page 73 Monday, September 23, 2013 12:33 PM74 | Nederlands 2 609 140 996 | (23.9.13) Bosch Power Tools Technische gegevens Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische ge- gevens” beschreven product met de volgende normen of normatieve do- cumenten overeenstemt: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2011-09, EN 300330-1:2010-02, EN 300330-2:2010-02 conform de bepalin- gen van de richtlijnen 2011/65/EU, 1999/5/EG. Digitale detector PMD 7 Productnummer 3 603 F81 100 Max. detectiediepte*: – Ijzer – Non-ferrometaal (koperbuizen) – Koperleidingen (spanningvoerend)** 70 mm 60 mm 50 mm Kalibratie automatisch Automatische uitschakeling na ca. 10 min Bedrijfstemperatuur 0°C...+40°C Bewaartemperatuur –20 °C...+70 °C Relatieve luchtvochtigheid max. 80 % Batterijen 3x1,5V AAA Gebruiksduur (alkali-mangaanbatterijen) ca.

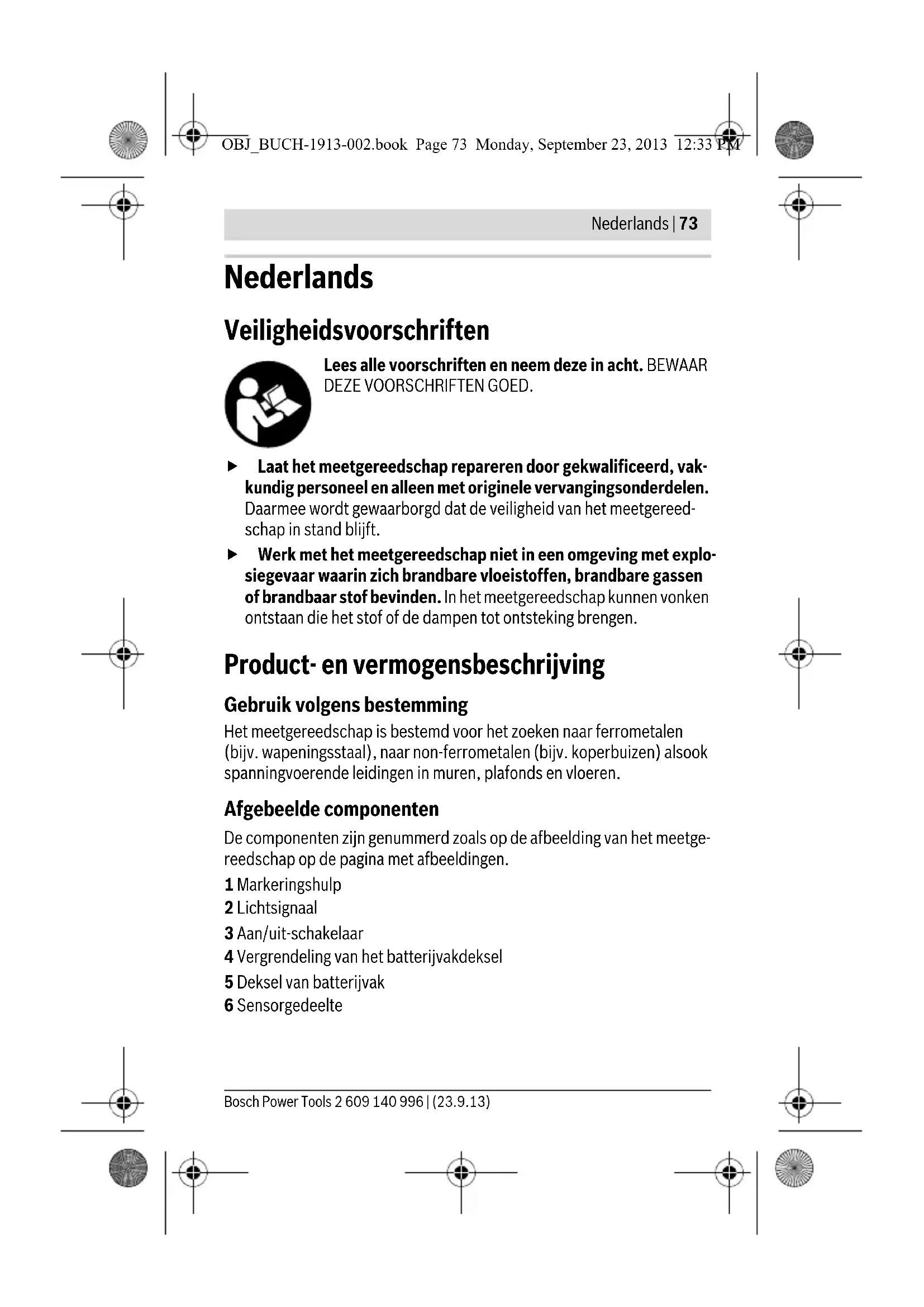

• afhankelijk van materiaal en grootte van de objecten alsook materiaal en toestand van de ondergrond (muren, plafonds, vloeren) ** kleinere detectiediepte bij niet-spanningvoerende leidingen Het meetresultaat kan m.b.t. de nauwkeurigheid en de detectiediepte bij on- gunstige gesteldheid van de ondergrond slechter uitvallen. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1913-002.book Page 74 Monday, September 23, 2013 12:33 PMNederlands | 75 Bosch Power Tools 2 609 140 996 | (23.9.13) Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 26.08.2013 Montage Batterijen inzetten of vervangen Voor het gebruik van het meetgereedschap wordt het gebruik van alkali- mangaanbatterijen aanbevolen. Als u het batterijvakdeksel 5 wilt openen, drukt u op de vergrendeling 4 en klapt u het batterijvakdeksel open. Plaats de batterijen. Let daarbij op de juiste poolaansluitingen, zoals aangegeven op de binnenzijde van het bat- terijvak. Haal de batterijen uit het meetgereedschap als u het langere tijd niet gebruikt. Batterijen kunnen bij langere opslag corroderen of ontladen. Gebruik Ingebruikneming Bescherm het meetgereedschap tegen vocht en fel zonlicht. Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschomme- lingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed. Voorkom heftige schokken of vallen van het meetgereedschap. In- en uitschakelen Controleer voor het inschakelen van het meetgereedschap dat het sensorgedeelte 6 niet vochtig is. Wrijf het meetgereedschap indien nodig droog met een doek. Schuif voor het inschakelen van het meetgereedschap de aan-/uitschakelaar 3 naar onderen. Na een korte zelftest is het meetgereedschap gebruiksklaar. Het gebruiks- klaar zijn wordt weergegeven door het signaallampje 2 dat brandt. Brandt het signaallampje 2 na het inschakelen niet, dan moet u de batterijen ver- vangen. OBJ_BUCH-1913-002.book Page 75 Monday, September 23, 2013 12:33 PM76 | Nederlands 2 609 140 996 | (23.9.13) Bosch Power Tools Schuif voor het uitschakelen van het meetgereedschap de aan-/uitschakelaar 3 naar boven. Als er ca. 10 minuten geen meting heeft plaatsgevonden, wordt het meet- gereedschap automatisch uitgeschakeld om de batterijen te sparen. Opmerking: Is het meetgereedschap automatisch uitgeschakeld, dan be- vindt de aan-/uitschakelaar 3 zich nog in de positie „Aan”. Om het meet- gereedschap opnieuw in te schakelen, schuift u de aan-/uitschakelaar 3 eerst in de positie „Uit” en daarna opnieuw in de positie „Aan”. Functies Het meetgereedschap detecteert voorwerpen onder het sensorbereik 6. Voor u in de muur boort, zaagt of freest, moet u zich nog via infor- matiebronnen tegen gevaren beveiligen. Omdat nauwkeurigheid en detectiediepte van het meetgereedschap door omgevingsinvloeden of de gesteldheid van de muur verminderd kunnen worden, kan het ge- vaar bestaan dat objecten zich in het sensorbereik bevinden, hoewel de indicatie geen object aangeeft (het signaallampje 2 is groen). Metalen voorwerpen opsporen Na het inschakelen brandt het lichtsignaal 2 groen. Plaats het meetgereedschap op het te onderzoeken oppervlak en beweeg het naar de zijkant toe. – Is in de ondergrond geen metaalobject herkenbaar, dan blijft het sig- naallampje 2 groen en er weerklinkt geen signaaltoon. – Nadert het meetgereedschap een metaalobject, dan brandt het sig- naallampje 2 eerst geel en verandert bij het naderen van het metaalob- Signaallampje Verklaring Groen Geen object gevonden Geel – Metaalobject in de buurt van de sensor – Klein of diep liggend metaalobject in het sensorbereik of – Belemmering van de sensor door on- gunstige muurgesteldheid Rood en ononderbroken signaal Metaalobject in het sensorbereik gevonden Rood knipperend (snel) en pulserende tonenreeks Spanningvoerende leiding gevonden OBJ_BUCH-1913-002.book Page 76 Monday, September 23, 2013 12:33 PMNederlands | 77 Bosch Power Tools 2 609 140 996 | (23.9.13) ject in rood. Zodra het signaallampje rood is, wordt bijkomend een sig- naaltoon gegeven, die bij verder naderen van het metaalobject in toonhoogte stijgt. – Boven een metaalobject brandt het signaallampje 2 rood en er weer- klinkt een signaaltoon met maximale toonhoogte. Ook bij een geel signaallampje 2 kan zich een metaalobject onder het sensorbereik bevinden. Kleine of diep liggende metaalobjecten bevinden zich in de buurt van de sensor of de muurgesteldheid belem- mert het meetresultaat. Wordt het meetgereedschap voor het eerst over een object geleid, dan wordt de positie van het metaalob- ject slechts grof weergegeven. Als u meerdere keren met het meetgereedschap over het metaalobject gaat, wordt de objectherkenning alsmaar preciezer. Als u meerdere keren over het object gegaan bent (zonder het meetgereedschap van de ondergrond op te tillen), kan de positie van het metaalobject precies bepaald worden: brandt het signaallampje 2 rood en weerklinkt er een signaal- toon, dan ligt het metaalobject onder het sensorbereik. Als de toonhoogte van de signaaltoon het hoogst is, bevindt het metaalobject zich onder het midden van de sensor. Spanningvoerende leidingen opsporen Het meetgereedschap geeft leidingen aan, die spanning tussen 110 V en 240 V voeren en waarvan de frequentie met de wijd verspreide standaard (wisselstroom met 50 resp. 60 Hz) overeenkomt. Andere leidingen (ge- lijkstroom, hogere/lagere frequentie of spanning) alsook niet spanning- voerende leidingen kunnen niet betrouwbaar gevonden worden, ze wor- den echter eventueel als metaalobjecten weergegeven. Het zoeken naar spanningvoerende leidingen gebeurt automatisch bij elke meting. Wordt een spanningvoerende leiding gevonden, dan knippert het signaallampje 2 rood en er weerklinkt een pulserende signaaltoon met korte intervallen. Beweeg het meetgereedschap meermaals over het oppervlak om de spanningvoerende leiding preciezer te lokaliseren. Als u het meetge- reedschap meermaals over het oppervlak bewogen hebt, kan de positie van de spanningvoerende leiding heel precies weergegeven worden. OBJ_BUCH-1913-002.book Page 77 Monday, September 23, 2013 12:33 PM78 | Nederlands 2 609 140 996 | (23.9.13) Bosch Power Tools Spanningvoerende leidingen kunnen makkelijker gevonden worden als stroomverbruikers (bijv. lampen, toestellen) aan de gezochte leiding aan- gesloten en ingeschakeld worden. Opmerking: Zorg er altijd voor dat u het meetgereedschap zonder hand- schoenen stevig in de hand houdt om een goede aarding mogelijk te ma- ken. Houd er bovendien rekening mee dat ladders/stellingen geaard moe- ten zijn. Vermijd hiervoor ladders/stellingen waarvan steunen op de grond kunststof kappen hebben. Draag geen isolerende schoenen. Onder bepaalde omstandigheden (zoals bijv. achter metalen oppervlak- ken of achter oppervlakken met hoog watergehalte) kunnen spanningvoe- rende leidingen niet betrouwbaar gevonden worden. Brandt boven een groter oppervlak het signaallampje 2 geel of rood, dan schermt het mate- riaal elektrisch af en het zoeken naar spanningvoerende leidingen is niet betrouwbaar. Tips voor de werkzaamheden De meetresultaten kunnen afhankelijk van het principe door bepaalde omgevingsomstandigheden nadelig worden beïnvloed. Daartoe behoren bijvoorbeeld de nabijheid van apparaten die sterke magnetische of elektromagnetische velden opwekken, vocht, metaalhoudende bouwmaterialen, met aluminium beklede isolatiematerialen en geleidend behang of geleidende tegels. Raadpleeg daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook andere informatiebronnen (bijvoorbeeld bouwteke- ningen). Opmerking: Houd het toestel niet in de buurt van de sensor vast om de meting niet te beïnvloeden. Daardoor bereikt men preciezere meetresul- taten. Voorwerpen markeren U kunt gevonden objecten indien gewenst markeren. De buitenkanten van een object kunt u door het wisselen van het signaallampje 2 van geel naar rood vinden. Het midden van het metaalobject kunt u aan de hand van de toonhoogte vaststellen. Markeer de gezochte plaats met een stift aan de bovenste en de zijdelingse markeringshulp 1. OBJ_BUCH-1913-002.book Page 78 Monday, September 23, 2013 12:33 PMNederlands | 79 Bosch Power Tools 2 609 140 996 | (23.9.13) Permanent knipperen groen/geel/rood Knippert het signaallampje 2 afwisselend groen, geel en rood, ook als er geen metaalobject of geen spanningvoerende kabel in de buurt is, dan moet het meettoestel naar de service opgestuurd worden. Onderhoud en service Handmatige kalibratie Brandt het signaallampje 2 rood of geel, hoewel er zich geen metaal in de buurt van het meetgereedschap bevindt, dan moet het meetgereedschap opnieuw gekalibreerd worden. – Schakel hiervoor het meettoestel met de aan-/uitschakelaar 3 in – Haal een batterij uit het ingeschakelde meettoestel – Schakel het meettoestel met de aan-/uitschakelaar 3 uit terwijl de bat- terij eruit genomen is. – Plaats de batterijen opnieuw in het meettoestel (let op de poling!) – Verwijder nu alle objecten uit de buurt van het meettoestel (ook pols- horloge of ring van metaal) en houd het toestel in de lucht. – Schakel het meettoestel met de aan-/uitschakelaar 3 in en binnen 3 se- conden opnieuw uit. Het signaallampje 2 van het meettoestel knippert langzaam gedurende de 3 seconden in het rood om aan te geven dat het klaar is voor de kalibratie. – Schakel het meettoestel binnen 0,5 seconden opnieuw in. De kalibra- tie wordt geactiveerd en duurt ca. 6 seconden. Het signaallampje 2 knippert snel gedurende 6 seconden in het groen, de kalibratie wordt uitgevoerd. Daarna is het toestel opnieuw gebruiksklaar en het signaal- lampje 2 brandt permanent groen. Opmerking: Wordt de volgorde van het uitschakelen en herinschakelen niet in acht genomen, dan wordt er geen kalibratie uitgevoerd. Het sig- naallampje 2 brandt verder ofwel geel of rood, hoewel er zich geen metaal in de buurt bevindt. Herhaal in dit geval de kalibratie. OBJ_BUCH-1913-002.book Page 79 Monday, September 23, 2013 12:33 PM80 | Nederlands 2 609 140 996 | (23.9.13) Bosch Power Tools Oorzaken en oplossingen van fouten Oorzaak Oplossing Signaallampje 2 brandt niet Meetgereedschap niet ingeschakeld Schuif de aan-/uitschakelaar in positie „Aan”. Meetgereedschap heeft zichzelf uitge- schakeld Schuif de aan-/uitschakelaar eerst in positie „Uit” en daarna in positie „Aan”. Geen batterijen of batterijen verkeerd geplaatst Plaats batterijen. Let op de poling. Batterijen leeg of accu’s geplaatst Verwijder de batterijen. Gebruik geen accu’s. Signaallampje 2 brandt geel of rood, hoewel er geen metaal in de buurt is (waarschuwing voor metaalobjecten) Omgevingstempera- tuur te hoog/te laag Gebruik het meetgereedschap alleen in het vastge- legde temperatuurbereik van 0 °C –40 °C. Sterke temperatuur- wisseling Wacht tot het meetgereedschap de omgevings- temperatuur aangenomen heeft. Autokalibratie niet vereist Voer een handmatige kalibratie uit. Signaallampje 2 brandt geel of rood over groot meetbereik op de muur (waarschuwing voor metaalobjecten) Veel, dicht bij elkaar liggende metaalob- jecten Let op de toonhoogte van de signaaltoon om een onderscheid te maken tussen verschillende me- taalobjecten. Te dicht bij elkaar liggende metaal- objecten kunnen niet afzonderlijk gedetecteerd worden.* Metaal als bouwstof Bij metalen bouwstoffen (bijv. met aluminium be- kleed isolatiemateriaal, warmtegeleidende platen) is een betrouwbare detectie niet mogelijk.* Autokalibratie niet vereist Voer een handmatige kalibratie uit. OBJ_BUCH-1913-002.book Page 80 Monday, September 23, 2013 12:33 PMNederlands | 81 Bosch Power Tools 2 609 140 996 | (23.9.13) Signaallampje 2 knippert rood over een groot meetbereik op de muur (waarschuwing voor spanningvoerende kabel) Onvoldoende aar- ding van de muur Raak met uw vrije h and de muur op een afstand van 20 –30 cm van het meetgereedschap aan om de muur te aarden. Spanningvoerende kabel wordt niet gevonden Geen/atypische spanning op de ka- bel Geef spanning op de kabel, bijv. door de eraan ver- bonden lichtschakelaars in te schakelen. De detec- tie van kabels met wisselspanningen buiten het be- reik 110 –240 V, 50 –60 Hz is niet op een betrouwbare wijze mogelijk.* Kabel ligt te diep De detectiediepte is afhankelijk van het bouwma- teriaal en kan geringer zijn dan de maximale detec- tiediepte.* Kabel verloopt in ge- aarde metaalbuis Gebruik het meetgereedschap om de metaalbuis te vinden. Meetgereedschap niet geaard Neem het meetgereedschap zonder handschoe- nen stevig vast. Sta niet op geïsoleerde ladders of stellingen. Draag geen isolerende schoenen. Afschermend bouw- materiaal of hoge luchtvochtigheid Bij metalen of vochtige bouwstoffen (bijv. bij hoge luchtvochtigheid) is een betrouwbare detectie niet mogelijk.* Metaalobject wordt niet gevonden Metaalobject ligt te diep De detectiediepte is afhankelijk van het bouwma- teriaal en kan geringer zijn dan de maximale detec- tiediepte.* Metaalobject is te klein De detectiediepte is afhankelijk van het object en kan geringer zijn dan de maximale detectiediepte.* Ongecoördineerd knipperen in de kleuren groen, geel, rood Storing door elektri- sche of magnetische velden Houd afstand van toestellen die sterke elektrische of magnetische velden uitstralen (bijv. computers, schakelvoedingen). Oorzaak Oplossing OBJ_BUCH-1913-002.book Page 81 Monday, September 23, 2013 12:33 PM82 | Nederlands 2 609 140 996 | (23.9.13) Bosch Power Tools Onderhoud en reiniging Verwijder vuil met een droge, zachte doek. Gebruik geen reinigings- of oplosmiddelen. Om de meetfunctie niet te beïnvloeden, mogen in het sensorgedeelte 6 aan de voor- en achterkant van het meetgereedschap geen stickers of plaatjes, in het bijzonder geen plaatjes van metaal, worden aangebracht. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Meetresultaten onnauwkeurig/onplausibel Storingen metaalob- jecten in het bereik van de sensor Verwijder alle storingen metaalobjecten (bijv. horlo- ge, armband, ring, etc.) uit het sensorbereik. Neem het toestel niet in de buurt van de sensor vast. Autokalibratie niet vereist Voer een handmatige kalibratie uit. Permanent knipperen groen/geel/rood, hoewel er geen metaal of spanningvoerende kabel in de buurt is. Meetgereedschap defect Stuur het meetgereedschap naar de service.
