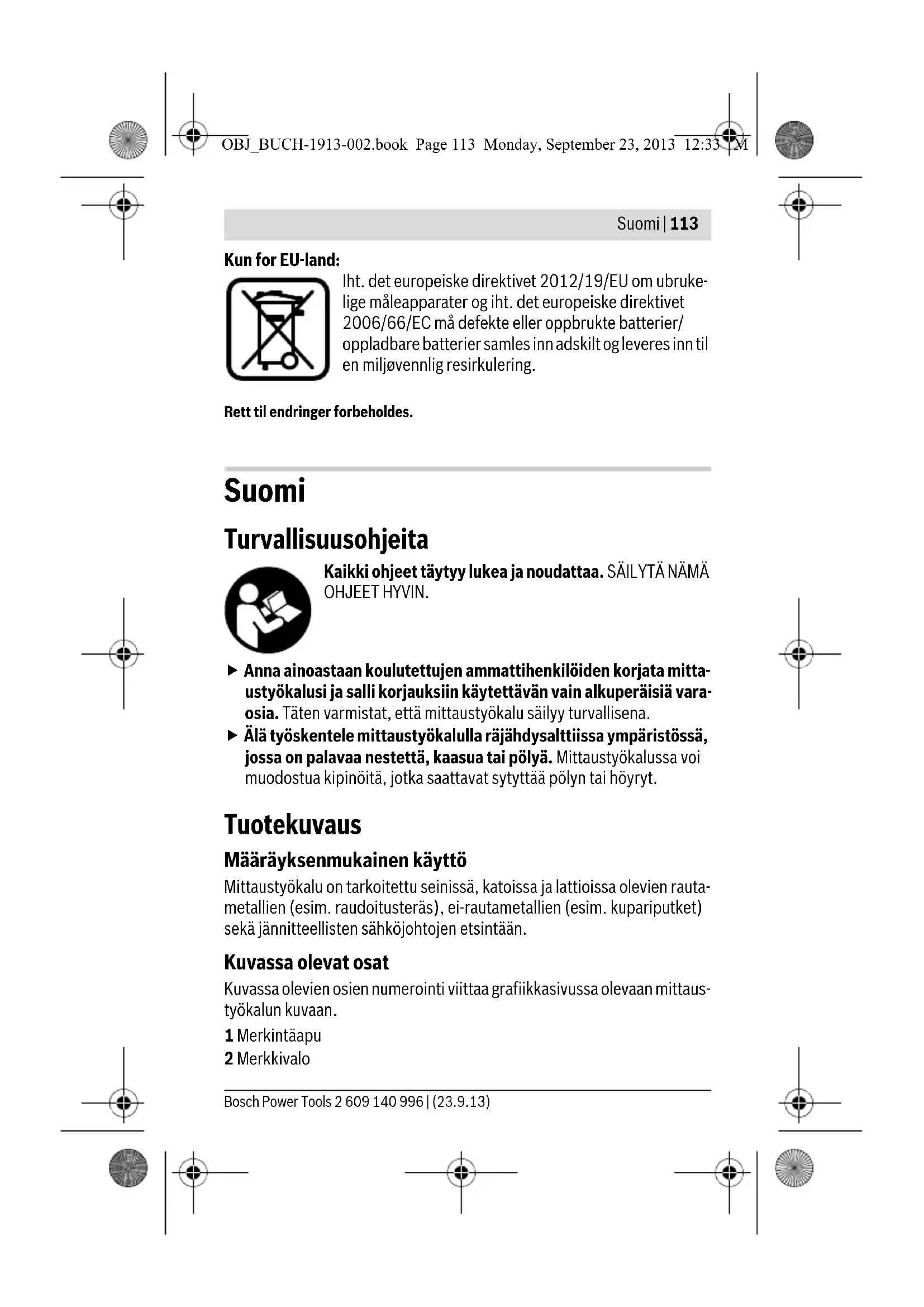

• Det er viktig at du innhenter informasjon også fra andre kilder (f.eks. plantegninger) før du borer, sager eller freser i vegger, tak eller gulv. Årsak Utbedring OBJ_BUCH-1913-002.book Page 112 Monday, September 23, 2013 12:33 PMSuomi | 113 Bosch Power Tools 2 609 140 996 | (23.9.13) Kun for EU-land: Iht. det europeiske direktivet 2012/19/EU om ubruke- lige måleapparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/ oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Kaikki ohjeet täytyy lukea ja noudattaa. SÄILYTÄ NÄMÄ OHJEET HYVIN. Anna ainoastaan koulutettujen ammattihenkilöiden korjata mitta- ustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä vara- osia. Täten varmistat, että mittaustyökalu säilyy turvallisena. Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Tuotekuvaus Määräyksenmukainen käyttö Mittaustyökalu on tarkoitettu seinissä, katoissa ja lattioissa olevien rauta- metallien (esim. raudoitusteräs), ei-rautametallien (esim. kupariputket) sekä jännitteellisten sähköjohtojen etsintään. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaus- työkalun kuvaan. 1 Merkintäapu 2 Merkkivalo OBJ_BUCH-1913-002.book Page 113 Monday, September 23, 2013 12:33 PM114 | Suomi 2 609 140 996 | (23.9.13) Bosch Power Tools 3 Käynnistyskytkin 4 Paristokotelon kannen lukitus 5 Paristokotelon kansi 6 Tunnistinalue Tekniset tiedot Standardinmukaisuusvakuutus Täten vakuutamme, että kohdassa ”Tekniset tiedot” kuvattu tuote vastaa seuraavien normien tai normiasiakirjojen vaatimuksia: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2011-09, EN 300330-1:2010-02, EN 300330-2:2010-02 direktiivien 2011/65/EU, 1999/5/EY määräysten mukaan. Digitaalinen rakenneilmaisin PMD 7 Tuotenumero 3 603 F81 100 maks. ilmaisusyvyys*: – Rautametallit – Ei-rautametallit (kupariputki) – Kuparijohdot (jännitteelliset)** 70 mm 60 mm 50 mm Kalibrointi automaattisesti Poiskytkentäautomatiikka n. 10 min Käyttölämpötila 0°C...+40°C Varastointilämpötila –20 °C...+70 °C Ilman suhteellinen kosteus maks. 80 % Paristot 3x1,5V AAA Käyttöaika (alkalimangaani-paristot) n.

• riippuu tunnistettavien kohteiden materiaalista ja koosta sekä alustan materiaalista ja kunnosta (seinät, katot, lattiat) ** pieni ilmaisusyvyys jännitteettömille johdoille Mittaustuloksen tarkkuus ja ilmaisusyvyys voi huonontua, jos alustan laatu ei sovellu hyvin mittaamiseen. OBJ_BUCH-1913-002.book Page 114 Monday, September 23, 2013 12:33 PMSuomi | 115 Bosch Power Tools 2 609 140 996 | (23.9.13) Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 26.08.2013 Asennus Paristojen asennus/vaihto Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa. Avaa paristokotelon kansi 5 painamalla lukitusta 4 ja kääntämällä kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti. Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään ai- kaan. Paristot voivat pitkään kestävässä säilytyksessä korrodoitua tai purkautua. Käyttö Käyttöönotto Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta. Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan ta- saantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötila- vaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. Vältä kovia iskuja tai mittaustyökalun pudottamista. Käynnistys ja pysäytys Varmista ennen mittauslaitteen käynnistämistä, että tunnistin- alue 6 ei ole kostea. Kuivaa tarvittaessa mittauslaite liinalla. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1913-002.book Page 115 Monday, September 23, 2013 12:33 PM116 | Suomi 2 609 140 996 | (23.9.13) Bosch Power Tools Käynnistä mittauslaite työntämällä käynnistyskytkin 3 alas. Lyhyen itsetestin jälkeen mittaustyökalu on käyttövalmis. Merkkivalon 2 syttyminen ilmoittaa käyttövalmiudesta. Jos merkkivalo 2 ei syty päälle- kytkennän jälkeen, silloin paristot on vaihdettava. Sammuta mittauslaite työntämällä käynnistyskytkin 3 ylös. Noin 10 min kuluttua ilman mittausta, mittauslaite kytkeytyy automaatti- sesti pois, pariston säästämiseksi. Huomio: Jos mittauslaite on sammunut automaattisesti, silloin käynnis- tyskytkin 3 on vielä asennossa ”Päällä”. Kun haluat käynnistää mittaustyö- kalun uudelleen, työnnä käynnistyskytkin 3 ensin asentoon ”Pois päältä” ja sitten taas asentoon ”Päällä”. Käyttömuodot Mittauslaite ilmaisee tunnistinalueen 6 alla olevat kohteet. Varmista turvallisuutesi muistakin tietolähteistä, ennen kuin alat porata, sahata tai jyrsiä seinää. Koska ympäristöolosuhteet ja seini- en laatu voivat huonontaa mittaustyökalun tarkkuutta ja ilmaisusyvyyt- tä, tämän johdosta syntyy vaara, että tunnistinalueella on kohteita, vaikka näyttö ei näyttäisikään mitään kohdetta (merkkivalo 2 palaa vih- reänä). Merkkivalo Selvitys vihreä Kohdetta ei havaittu keltainen – Metalliesine tunnistimen lähellä – Pieni tai syvällä oleva metallikohde tun- nistinalueella tai – tunnistimen tarkkuus huonontunut sei- nän epäedullisen laadun vuoksi punainen ja jatkuva merkki- ääni Metallikohde löydetty tunnistinalueelta punainen vilkkusignaali (no- pea) ja pulssimainen merkki- ääni Jännitteellinen sähköjohto löytynyt OBJ_BUCH-1913-002.book Page 116 Monday, September 23, 2013 12:33 PMSuomi | 117 Bosch Power Tools 2 609 140 996 | (23.9.13) Metalliesineiden etsintä Käynnistyksen jälkeen merkkivalo 2 palaa vihreänä. Aseta mittaustyökalu tutkittavalle pinnalle ja liikuta sitä sivusuunnassa. – Jos alustassa ei havaita mitään metallikohdetta, silloin merkkivalo 2 palaa edelleen vihreänä ja laitteesta ei kuulu mitään merkkiääntä. – Jos mittaustyökalu lähestyy metallikohdetta, silloin merkkivalo 2 palaa ensin keltaisena ja muuttuu metallikohteen lähellä punaiseksi. Heti kun merkkivalo muuttuu punaiseksi, silloin kuuluu lisäksi merkkiääni, jonka voimakkuus kasvaa vietäessä laitetta lähemmäksi metallikohdetta. – Metallikohteen päällä merkkivalo 2 palaa punaisena ja merkkiääni kuu- luu maksimivoimakkuudella. Myös keltaisen merkkivalon 2 yhteydessä tunnistinalueen alla voi olla metallikohde. Pienet tai syvällä olevat metallikohteet ovat tunnis- timen lähellä tai seinän laatu huonontaa mittaustulosta. Ensimmäisen ylimenon yhteydessä metallikohteen si- jainti ilmoitetaan vain karkeasti. Kun mittaustyökalu kulkee metallikohteen yli useamman kerran, kohteen tunnistus tulee yhä täsmällisemmäksi. Useamman yli- menon jälkeen (nostamatta mittaustyökalua alustasta) metallikohteen sijainti pystytään näyttämään tarkasti: kun merkkivalo 2 palaa punaisena ja merkkiääni hälyt- tää, metallikohde on tunnistinalueen alapuolella. Kun merkkiäänen voimakkuus on suurimmillaan, metallikohde on tunnistimen keskikohdan alapuolella. Jännitteellisten johtojen etsintä Mittaustyökalu näyttää johdot, joiden jännite on 110–240 V ja taajuus ta- vanomainen (50 tai 60 Hz:n vaihtovirta). Muut sähköjohdot (tasavirta, korkeampi/matalampi taajuus tai jännite) sekä jännitteettömät johdot ei- vät löydy luotettavasti. Ne kuitenkin näytetään joissakin tapauksissa me- tallikohteina. Jännitteellisten sähköjohtojen etsintä tapahtuu automaattisesti jokaises- sa mittauksessa. Jos jännitteellinen sähköjohto löytyy, merkkivalo 2 pa- laa punaisena ja äänimerkki hälyttää pulssimaisella ja tiheärytmisellä ää- nellä. Liikuta mittaustyökalua toistuvasti pinnan yli paikantaaksesi jännitteellisen sähköjohdon tarkemmin. Useamman ylimenon jälkeen jän- nitteellisen sähköjohdon paikka voidaan ilmoittaa erittäin tarkasti. OBJ_BUCH-1913-002.book Page 117 Monday, September 23, 2013 12:33 PM118 | Suomi 2 609 140 996 | (23.9.13) Bosch Power Tools Jännitteelliset sähköjohdot pystytään löytämään helpommin, kun etsit- tyyn sähköjohtoon liitetään virrankuluttajia (esim. valaisimet, laitteet) ja ne kytketään päälle. Huomio: Pidät mittaustyökalusta aina tukevasti kiinni paljaalla kädellä (ei käsineitä), jotta saat taattua hyvän maadoituksen. Muista myös se, että tikkaiden/telineiden täytyy olla maadoitettuja. Vältä siksi sellaisia tikkai- ta/telineitä, joiden maata koskettavat jalat/pylväät on varustettu muovi- suojuksilla. Älä käytä eristäviä jalkineita. Tietyissä olosuhteissa (esim. metallipintojen takana tai korkean vesipitoi- suuden omaavien pintojen takana) jännitteellisiä sähköjohtoja ei pystytä löytämään luotettavasti. Jos suuremman alueen yläpuolella merkkivalo 2 palaa keltaisena tai punaisena, silloin materiaali eristää sähköä, jolloin jännitteellisten sähköjohtojen etsiminen on kiellettyä. Työskentelyohjeita Määrätyt ympäristöolosuhteet voivat, toimintaperiaatteesta joh- tuen, vaikuttaa mittaustulokseen. Näihin kuuluvat mm. sellaisten laitteiden läheisyys, jotka muodostavat voimakkaita magneettisia tai sähkömagneettisia kenttiä, kosteus, metallipitoiset rakennus- aineet, alumiinilaminoidut eristysaineet tai sähköä johtavat tape- tit tai laatat. Ota tämän takia huomioon myös muut tietolähteet (esim. rakennuspiirustukset), ennen kuin poraat, sahaat tai jyrsit seiniin, sisä- kattoihin tai lattioihin. Huomio: Älä pidä laitteesta kiinni tunnistimen alueelta, koska se voi haita- ta mittausta. Näin mittaustuloksista tulee tarkempia. Kohteiden merkintä Löytyneet kohteet voidaan tarvittaessa merkitä. Kohteen ulkoreunat pys- tyt löytämään, kun merkkivalon 2 väri vaihtuu keltaisesta punaiseksi. Me- tallikohteen keskipisteen pystyt havaitsemaan äänenvoimakkuuden pe- rusteella. Merkitse hakemasi kohta kynällä ylhäällä ja sivulla oleviin merkintälinjoihin 1. Jatkuva vilkkuminen vihreän/keltaisen/punaisen värisenä Jos merkkivalo 2 vilkkuu vuorotellen vihreänä, keltaisena ja punaisena, silloinkin kun mitään metallikohdetta tai jännitteellistä sähköjohtoa ei ole lähettyvillä, mittauslaite täytyy lähettää siinä tapauksessa huoltoon. OBJ_BUCH-1913-002.book Page 118 Monday, September 23, 2013 12:33 PMSuomi | 119 Bosch Power Tools 2 609 140 996 | (23.9.13) Hoito ja huolto Manuaalinen kalibrointi Jos merkkivalo 2 palaa punaisena tai keltaisena, vaikka mitään metalli- kohdetta ei ole mittaustyökalun lähettyvillä, silloin mittaustyökalu täytyy kalibroida uudelleen. –Kytke sitä varten mittauslaite käynnistyskytkimellä 3 päälle – Ota paristo pois päällekytketystä mittauslaitteesta – Kytke mittauslaite käynnistyskytkimellä 3 pois päältä, kun paristo on pois laitteesta. – Pane paristot jälleen mittauslaitteeseen (huomaa napaisuus!) – Ota sitten kaikki esineet mittauslaitteen läheltä pois (myös rannekello tai metallisormus) ja pidä laitetta ilmassa. – Kytke mittauslaite käynnistyskytkimellä 3 päälle ja sitten 3 sekunnin si- sällä jälleen pois päältä. Mittauslaitteen merkkivalo 2 vilkkuu hitaasti punaisena 3 sekunnin ajan ja ilmoittaa siten kalibrointivalmiutensa. – Kytke mittauslaite 0,5 sekunnin sisällä jälleen päälle. Kalibrointi alkaa ja kestää noin 6 sekuntia. Merkkivalo 2 vilkkuu nopeasti vihreänä 6 se- kunnin ajan, kalibrointi suoritetaan. Sen jälkeen laite on jälleen käyttö- valmis ja merkkivalo 2 palaa jatkuvasti vihreänä. Huomio: Jos poiskytkennän ja uudelleenkytkennän järjestystä ei nouda- teta, silloin kalibrointia ei suoriteta. Merkkivalo 2 palaa edelleen keltaise- na tai punaisena, vaikka mitään metallia ei ole laitteen läheisyydessä. Toista tässä tapauksessa kalibrointi. Viat – Syyt ja korjaus Syy Korjaus Merkkivalo 2 ei pala Mittaustyökalua ei ole kytketty päälle Työnnä käynnistyskytkin asentoon ”Päälle”. Mittaustyökalu on sammunut itsestään Työnnä käynnistyskytkin ensin asentoon ”Pois päältä” ja sen jälkeen asentoon ”Päällä”. Paristot puuttuvat tai paristot asennettu väärin Pane paristot paikoilleen. Huomaa napaisuus. Paristot tyhjiä tai lait- teeseen on asennettu akut Vaihda paristot. Älä käytä akkuja. OBJ_BUCH-1913-002.book Page 119 Monday, September 23, 2013 12:33 PM120 | Suomi 2 609 140 996 | (23.9.13) Bosch Power Tools Merkkivalo 2 palaa keltaisena tai punaisena, vaikka mitään metallia ei ole läheisyydessä (varoitus metallikohteista) Ympäristön lämpötila on liian korkea/matala Käytä mittaustyökalua vain ilmoitetulla lämpöti- la-alueella 0 °C –40 °C. Voimakas lämpötilan vaihtuminen Odota, kunnes mittaustyökalu on mukautunut ympäristön lämpötilaan. Automaattinen kalib- rointi ei onnistunut Suorita manuaalinen kalibrointi. Merkkivalo 2 palaa keltaisena tai punaisena suurella seinän mittaus- alueella (varoitus metallikohteista) Monia lähellä toisiaan olevia metallikohteita Tarkkaile merkkiäänen voimakkuutta, jotta pys- tyt erottamaan yksittäiset metalliesineet. Liian lähellä toisiaan olevat metalliesineitä ei pystytä havaitsemaan yksittäin.* Metallinen rakennus- aine Metallisia rakennusaineita (esim. alumiinilami- noidut eristeet, lämmönjohtolevyt) ei pystytä havaitsemaan luotettavasti.* Automaattinen kalib- rointi ei onnistunut Suorita manuaalinen kalibrointi. Merkkivalo 2 vilkkuu punaisena suurella seinän mittausalueella (varoitus jännitteellisestä sähköjohdosta) Seinän maadoitus riit- tämätön Kosketa vapaalla kädelläsi seinää 20 –30 cm etäisyydellä mittaustyökalusta, jotta saat maa- doitettua seinän. Syy Korjaus OBJ_BUCH-1913-002.book Page 120 Monday, September 23, 2013 12:33 PMSuomi | 121 Bosch Power Tools 2 609 140 996 | (23.9.13) Jännitteellistä sähköjohtoa ei löydetä Sähköjohdon jännite pois päältä/epätavalli- nen Syötä jännitettä sähköjohtoon, esim. kytkemällä kyseinen valokytkin päälle. Vaihtojännitteisiä sähköjohtoja ei pystytä tunnistamaan luotetta- vasti, jos ne ovat 110 –240 V, 50 –60 Hz alu- een ulkopuolella.* Sähköjohto on liian syvällä Ilmaisusyvyys riippuu rakennusmateriaalista ja voi olla maks. ilmaisusyvyyttä pienempi.* Sähköjohto sijaitsee maadoitetussa metal- liputkessa Käytä mittaustyökalua metalliputken löytämi- seen. Mittaustyökalu ei ole maadoitettu Pidä mittaustyökalusta kiinni paljaalla kädellä (ei käsineitä). Älä seiso eristävillä tikkailla tai teli- neillä. Älä käytä eristäviä jalkineita. Eristävä rakennusma- teriaali tai korkea il- mankosteus Metallisten tai kosteiden rakennusaineiden (esim. korkea ilmankosteus) yhteydessä luotet- tava tunnistus ei ole mahdollista.* Metallikohdetta ei löydetä Metallikohde on liian syvällä Ilmaisusyvyys riippuu rakennusmateriaalista ja voi olla maks. ilmaisusyvyyttä pienempi.* Metallikohde on liian pieni Ilmaisusyvyys riippuu kohteesta ja voi olla maks. ilmaisusyvyyttä pienempi.* Koordinoimaton vihreän, keltaisen tai punaisen värin vilkkuminen Sähköisten tai mag- neettisten kenttien ai- heuttama häiriö Älä oleskele voimakkaita sähköisiä tai magneetti- sia kenttiä muodostavien laitteiden lähellä (esim. tietokone, verkkolaitteet). Mittaustulokset epätarkkoja/epäuskottavia Häiritseviä metallikoh- teita tunnistimen alu- eella Poista kaikki häiritsevät metalliesineet (esim. kello, rannerengas, sormus yms.) tunnistimen alueelta. Älä kosketa laitetta tunnistimen läheltä. Automaattinen kalib- rointi ei onnistunut Suorita manuaalinen kalibrointi. Syy Korjaus OBJ_BUCH-1913-002.book Page 121 Monday, September 23, 2013 12:33 PM122 | Suomi 2 609 140 996 | (23.9.13) Bosch Power Tools Huolto ja puhdistus Pyyhi pois lika kuivalla, pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia. Jotta mittaustulokset eivät häiriintyisi, ei tunnistinalueelle 6 mittauslait- teen etu- tai takapintaan saa kiinnittää mitään tarroja tai kilpiä, varsinkaan metallikilpiä. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koske- viin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden li- sätarvikkeita koskevissa kysymyksissä. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-nume- roinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöys- tävälliseen kierrätykseen. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin! Jatkuva vilkkuminen vihreän/keltaisen/punaisen värisenä, vaikka mitään metalliesinettä tai jännitteellistä sähköjohtoa ei ole lähet- tyvillä. Mittaustyökalu rikki Lähetä mittaustyökalu huoltoon.

• Huomioi siksi ennen seinien, kattojen tai lattioiden poraamisen, sahaamisen tai jyrsi- misen aloittamista myös muut tietolähteet (esim. rakennuspiirustukset). Syy Korjaus OBJ_BUCH-1913-002.book Page 122 Monday, September 23, 2013 12:33 PMΕλληνικά | 123 Bosch Power Tools 2 609 140 996 | (23.9.13) Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyt- tökelvottomat mittaustyökalut ja eurooppalaisen direk- tiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympä- ristöystävälliseen kierrätykseen. Oikeus teknisiin muutoksiin pidätetään.
