MANUALE UTENTE PMD 7 BOSCH

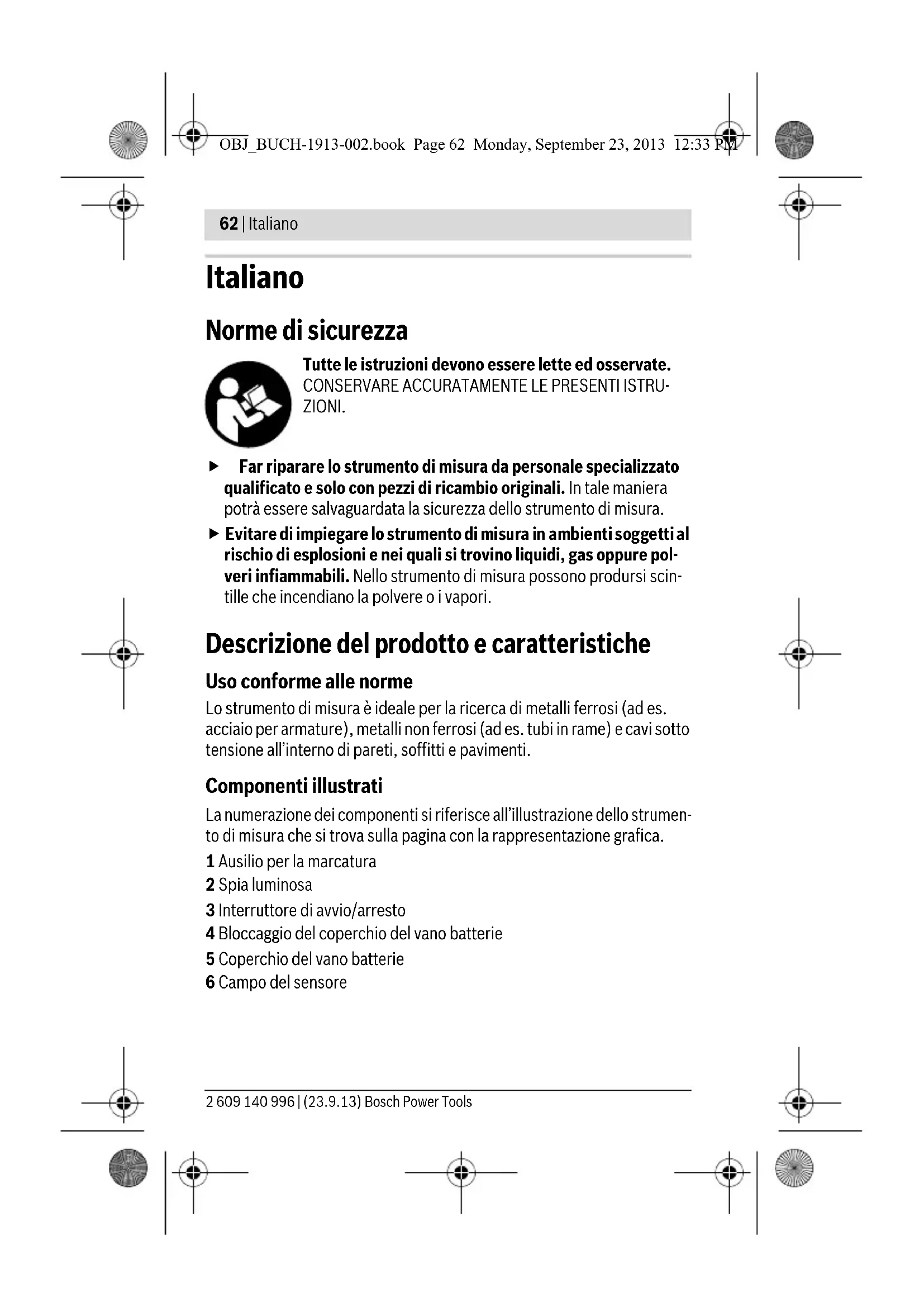

Tutte le istruzioni devono essere lette ed osservate. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI.

Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dello strumento di misura.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Descrizione del prodotto e caratteristica

Uso conforme alle norme

Lo strumento di misura è ideale per la ricerca di metalli ferrosi (ad es. acciaio per armature), metalli non ferrosi (ad es. tubi in rame) e cavi sotto tensione all'interno di pareti, soffitti e pavimenti.

Componenti illustrati

La numeroazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

1 Ausilio per la marcatura
2 Spia luminosa
3 Interruttore di avvio/arresto
4 Bloccaggio del coperchio del vano batterie
5 Coperchio del vano batterie
6 Campo del sensore

Italiano 63

Dati tecnici

Localizzatore digitale PMD 7
Codice prodotto	3603 F81 100
max. profondità di localizzazione*:
- Metalliferrosi	70 mm
- Metalli non ferrosi (tubo in rame)	60 mm
- Tubbazioni di rame (portatricidi tensione)**50 mm
Calibratura	automatica
Disinserimento automatico dopo ca.	10 min
Temperatura di esercizio	0 °C...+40 °C
Temperatura di magazzino	-20 °C...+70 °C
Umidità relativà dell'aria max.	80 %
Batterie	3 x 1,5 V AAA
Autonomia (batterie alcaline al manganese) ca.	5 h
Peso in funzione della EPTA-Procedure 01/2003	0,1 kg
* in base al materiale e alla dimensione degli oggetti,oltre al materiale e alle condizioni del fondo (pareti, soffitti, pavimenti)
** ridotta profondità di localizzazione in caso di cavi non conduttori di tensione
• Un fondo con caratteristiche sfavorevoli più compromettere la precisione e la profundità di localizzazione del risultato di misurazione.

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il prodotto, descrizione nella sezione «Dati tecnici», è conforme alle seguenti norme o ai seguenti documenti normativi:

EN61010-1:2010-10,EN61326-1:2006-05

EN 301489-3:2002-08, EN 301489-1:2011-09,

EN 300330-1:2010-02, EN 300330-2:2010-02 secondo le prescrizione delle Direttive 2011/65/UE, 1999/5/CE.

Henk Becker Helmut Heinzelmann

Applicazione/sostituzione delle batterie

Per l'impiego dello strumento di misura si raccomanda di utilizzato batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 5 premere sul bloccaggio 4 ed sollevare il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformmente all'illustrazione riportata sul lato interno del vano batterie.

Se lo strumento di misura non viene impiegato per lunghi periodi, prelevare le batterie dallo strumento stesso. Un immagazzinaggio prolongato cui comportare la corrosione o l'autoscaricamento delle batterie.

Uso

Messa in funzione

Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi sono pregiudicare la precisione dello strumento di misura.
Evitare forti colpi e cadute dello strumento di misura.

Accensione/spegnimento

Prima di mettere in funzione lo strumento di misura accertarsi che il Campo del sensore 6 non sia umido. In tal caso si consiglia di utilizzare un panno di stoffa per asciugare lo strumento.

Per accendere lo strumento di misura, premere verso il basso l'interruttore di avvio/arresto 3.

Italiano | 65

Dopo un breve auto-test, lo strumento di misura sare pronto all'uso. L'operatività dello strumento verràindicata dall'illuminazione della spia di segnalazione 2. Se dopo l'accensione la spia di segnalazione 2 non si illumina, occorre sostuire le batterie.

Per spegnere lo strumento di misura, premere verso l'alto l'interrettore di avvio/arresto 3.

Se entro ca. 10 minuti non avviene alcuna misurazione, lo strumento di misura si spegne automaticamente per proteggere le batterie.

Nota bene: Se lo strumento di misura si è spento automaticamente, l'interruttore di avvio/arresto 3 si troverà ancora in posizione «ON». Per riaccendere lo strumento di misura, premere l'interruttore di avvio/arresto 3 daprima in posizione «OFF», quindi nuovamente in posizione «ON».

Modi operativi

Lo strumento di misura rileva oggetti che si trovano al di sotto del campo del sensore 6.

Prima di praticare fori, intagli o fresature nella parete, informarsi da ulteriori fonti riguardo ai possibili pericoli. Poiché influssi ambientali o le caratteristiche della parete posso sono ridurre la precisione e la profondità di localizzazione dello strumento di misura, cui asservi rischio che nel raggio d'azione del sensore si trovino oggetti, sebbene il display non ne indichi la presenza (spia di segnalazione 2 accesa con luce verde).

Spia di segnalazione Spiegazione
Verde	Nessun oggetto localizzato
Giallo	- Oggetto metallico in prossimità del sen-sore - Oggetto metallico piccolo o in profondità nel raggio d'azione del sensore, oppure - Cattive prestazioni del sensore a causa di caratteristiche sfavorevoli della parete
Luce rossa e segnale acu-stico continuo	Localizzato oggetto metallico nel raggio d'azione del sensore
Luce rossa lampeggiante (lampeggio veloce) e se-quenza di segnali acustici ad impulsi	Localizzato cavo sotto tensione

Bosch Power Tools 2609140996|(23.9.13)

66 | Italiano

Rilevazione di oggetti metallici

Dopo l'accensione la spia luminosa 2 è illuminata in verde.

Applicare lo strumento di misura sulla superficie da esaminare e spostarlo in direzione laterale.

• Se nel fondo non è localizzabile alcun oggettoto metallico, la spia di segnalazione 2 restera accesa con luce verde e non verra emesso alcun segnale acustico.
• Se lo strumento di misura si avvicina ad un oggetto metallico, la spia di segnalazione 2 si accende dapprima con luce gialla e, all'avicinarsi dell'oggetto metallico, passa a luce rossa. Quando la spia di segnalazione passa a luce rossa, viene inoltre emesso un segnale acustico, la cui altezza di tonalità augenta all'avicinarsi dell'oggetto metallico.
• Quando lo strumento si trovava sopra un oggettolo metallico, la spia di segnalazione 2 si accende con luce rossa e viene emesso un segnale acustico con altezza di tonalità massima.
  Anche quando la spia di segnalazione 2 è accesa con colore giallo, un oggettolo metallico potrebbe trovarsi sotto il raggio d'azione del sensore. Oggetti metallici piccoli o in profondità si trovano in prossimità del sensore, oppure le caratteristiche della parete promettono il risultato di misurazione.

Al primo passaggio sopra l'oggetti metallico, la sua posizione verràindicata in modo approssimativo.Passando più volte lo strumento di misura sopra l'oggetti metallico,l'oggetti verrà localizzato in modo sempre più preciso.Dopo ripetuti passaggi sopra l'oggetti (senza sollevare lo strumento di misura dal fondo),la posizione dell'oggetti metallico sare visualizzabile con precisione: quando la spia di segnalazione 2 si accen

derà con luce rossa e verra èmesso il segnale acustico, l'oggettoto metallico si troverà molto il raggio d'azione del sensore. Quando il segnale acustico raggiungerà la massima altezza di tonalità, l'oggettoto metallico si troverà molto il centro del sensore.

Rilevazione di cavi conduttori di tensione

Lo strumento di misura rileva cavi con una tensione compresa tra 110 V e 240 V, la cui frequenza corrisponde allo standard generalizzato (corrente alternata a 50 o 60 Hz). Altri tipi di cavi (a corrente continua o con frequenza o tensione maggiore/minore) e quelli non sotto tensione non sono localizzabili in modo affidabile; tuttavia, essi verranno eventualmente indicati come oggetti metallici.

Italiano | 67

La ricerca di cavi sotto tensione avviene automaticamente ad agli misurazione. Quando viene localizzato un cavo sotto tensione localizzato, la spia di segnalazione 2 lampeggia con luce rossa e viene emesso un segnale acustico ad impulsi in sequenza rapida. Per localizzare con più precisione il cavo sotto tensione, spostare ripetutamente lo strumento di misura sopra la superficie. Dop o ripetuti passaggi passaggio sopra l'oggetto, la posizione del cavo sotto tensione sare visualizzabile con grande precisione. I cavi sotto tensione saranno localizzabili più agevolmente collegando e accendendo utenze elettriche (ad es. lampade o apparecchiature) al cavo da individuare.

Nota bene: Provedere sempre a trattenere saldamente in mano lo strumento di misuraenza guanti, per consentire una valida messa a terra. Tenere inoltre presente che conduttori e strutture dovranno essere provvisti di messa a terra. A tale PMD 7, evitare conduttori e strutture con supporti a pavimento dotati di calotte in plastica. Non indossare guanti isolanti.

In determinate condizioni (ad es. dietro superfici metalliche o ad elevata umidità), i cavi sotto tensione potrebbero non essere localizzabili con certezza. Se, su una superficie ampia, la spia di segnalazione 2 si accende con luce gialla o rossa, il materiale ha effetto di schermatura elettrica e la ricerca di cavi sotto tensione non è affidabile.

Indicazioni operative

In linea di massima i risultati di misurazione possono venire condizioni da determinate condizioni ambientali. A queste apparten-gono p.es. la vicinanza di appearecchi che generano forti campi magnetici oppure elettromagnetici, umidità, materiali da costruzione contententi metalli, materiali isolanti accoppiati con alluminio e tappezzerie e piastrelle conduc trici. Per questa ragione osservare prima di forare, tagliare o fresare in pareti, soffitti o pavimenti ancche altre fonti di informazioni (p.es. progetti di costruzione).

Nota bene: Non trattenero lo strumento nel raggio d'azione del sensore, per non influire sulla misurazione. In quello modo i risultati di misura sa-ranno più precisi.

Marcatura di oggetti

All'occorreanza, gli oggetti localizzati potranno essere contrassegnati. Gli spigoli esterni di un oggetto vengono segnalati quando la spia di segnalazione 2 passa da luce gialla a luce rossa. L'altezza dell'oggetto metallico si

68|Italiano

può stabilire in base all'altezza di tonalità. Contrassegnare il punto desiderato con un pennarello, sul riferimento di marcatura superiore e su quelli laterali 1.

Lampeggio continuo con luce verde/gialla/rossa

Se la spia di segnalazione 2 lampeggia alternativamente con luce verde, gialla e rossa sebbene in prossimità non si trovino oggetti metallici o cavi除去 tensione, lo strumento di misura andra inviato al centro assistenza.

Manutenzione ed assistenza

Calibratura manuale

Se la spia di segnalazione 2 si accende con luce rossa o gialla sebbene in prossimità dello strumento di misura non si trovino oggetti in metallo, lo strumento di misura andr a ricalibrato.

• A tale PMD 7, accendere lo strumento di misura con l'interruttore di avvio/arresto 3
• Prelevare una batteria dallo strumento di misura acceso
• Spagnere lo strumento di misura mediate l'interruttore di avvio/arresto 3, una volta rimossa la batteria.
• Inserire nuovamente la batteria nello strumento di misura (prestando attenzione alla polarità)
• Rimuovere ora tutti gli oggetti dalle vicinanze dello strumento di misura (anche eventuali orologi o anelli in metallo) e mantenerli sospesi.
• Accendere lo strumento di misura mediante l'interruttore di avvio/arresto 3, quando spegnerlo nuovamente entro 3 secondi. Durante i 3 secondi, la spia di segnalazione 2 dello strumento di misura lampeggerà con luce rossa in sequenza lenta, per segnalare che lo strumento è pronto per essere calibrato.
• Riaccendere lo strumento di misura entro 0,5 secondi. La calibratura verrà avviata e richiedera circa 6 secondi. La spia di segnalazione 2 lampeggerà per 6 secondi con luce verde in sequenza rapida e la calibratura verrà eseguita. Dopo di ciò, lo strumento sare pronto all'uso e la spia di segnalazione 2 restera accesa con luce verde fissa.

Nota bene: Se non ci si atterrà alla sequenza di spegnimento e riaccensione indicata, la calibratura non verrà eseguita. La spia di segnalazione 2 resta accesa con luce gialla o rossa sebbene nelle vicinanze non si trovino oggetti in metallo. In tale caso, ripetere la calibratura.

Italiano 69

Anomalie - cause erimedi

Causa Rimedi

La spia di segnalazione 2 non si accende

Strumento di misura non accesso	Premere l'interruttore di avvio/arresto in posizione «ON».
Lo strumento di mi-sura si è spento	Premere l'interruttore di avvio/arresto daprima in posizione «OFF», quindi in posizione «ON».
Batteria assente, oppure insertita non correttamente	Inserire le batterie. Prestare attenzione alla pola-rità.
Le Batterie sono sca-riche oppure sono inserte batterie ri-caricabili	Sostituire le batterie. Non utilizzato batterie ricari-cabili.

La spia di segnalazione 2 si accende con luce gialla o rossa, sebbene nelle vicinanze non si trovino oggetti in metallo (segnalazione di oggetti metallici)

Temperatura ambiente troppo elevata/troppo Bassa	Utilizzato lo strumento di misura soltanto nel cam- po di temperatura specificato: 0 °C –40 °C.
Forte variazione di temperature	Attendere che lo strumento di misura abbia rag- giunto la temperatura ambiente.
Calibratura automa- tica non riuscita	Eseguire una calibratura manuale.

La spia di segnalazione 2 si accende con luce gialla o rossa su un campo di misura ampio sulla parete (segnalazione di oggetti metallici)

Presenza di numero-si oggetti metallici rav vicinati	Per distinguere fra singoli oggetti metallici, presta-re attenzione all'altezza di tonalità del segnale acu-stico. Oggetti metallici troppo ravvicinati non sa-ranno rilevabili singolarmente.*
Metallo come materiale da costruzione	I materiali da costruzione metallici (ad es. materiali isolanti rivestiti in alluminio o lamiere termocondut- tive) non consentono un rilevamento affidabile.*
Calibratura automa-tica non riuscita	Eseguire una calibratura manuale.

70 | Italiano

Causa Rimedi

La spia di segnalazione 2 lampeggia con luce rossa su un Campo di misura ampio sulla parete (segnalazione di cavo sotto tensione)

Messa a terra inade- guata della parete Per mettere a terra la parete, toccarla con la mano libera a 20 -30 cm di distanza dallo strumento di misura.

Il cavo sotto tensione non viene localizzato

Tensione assente/ di valore inusuale nel cavo	Dare tensione al cavo, ad es. inserendo il relative interrottore luce. Il rilevamento affidavitabile di cavi con tensioni alternate fuori dal campo 110 - 240 V, 50 - 60 Hz non è possibile.*
Il cavo si trova ad una profondità eccessiva	La profondità di localizzazione dipende dal materiale da costruzione e può essere inferiore alla pro-fondità di localizzazione massima.*
Cavo posato in un tubo metallico con messa a terra	Utilizzato lo strumento di misura per localizzare il tubo metallico.
Strumento di misura privo di messa a terra	Afferrare saldamente lo strumento di misuraenza guanti. Non sostare su conduttori o strutture isolanti. Non indossare guanti isolanti.
Materialie da costruzione con effetto di schermatura, oppu-re elevata umidità atmospherica	Materiali da costruzione metallici o umidi (ad es. in caso di elevata umidità atmospherica) non consen-tono un rilevamento affidavitabile.*

L'oggetto metallico non viene localizzato

L'oggetti metallico si trova a profondità eccessiva	La profondità di localizzazione dipende dal materiale da costruzione e può essere inferiore alla pro-fondità di localizzazione massima.*
L'oggetti metallico è troppo piccolo	La profondità di localizzazione dipende dall'oggetto e può essere inferiore alla profondità di localizzazione massima.*

Lampeggio scopinato con luce verde, giala e rossa

Disturbo causato da campi elettrici o magnetici

Mantenersi a distanza da apparecchiature che emettono forti campi elettrici o magnetici (ad es. computer o alimentatori a commutazione).

Italiano | 71

Causa Rimedi

Risultati di misura imprecisi o non plausibili

Disturbi causati da oggetti metallici nel raggio d'azione del sensore	Rimuovere tutti gli oggetti metallici che causano disturbi (ad es. orologi, bracciali, anelli, ecc.) dal raggio d'azione del sensore. Non afferrare lo stru-mento in prossimità del sensore.
Calibratura automa-tica non riuscita	Eseguire una calibratura manuale.

Lampeggio continuo con luce verde/gialla/rossa,

sebbene nelle vicinanze non si trovino oggetti in metallo, né un cavo sotto tensione.

Strumento di misura Inviare lo strumento di misura al centro assistenza. difettoso

• Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavimenti, informarsi da ulteriori fonti (ad es. schemi costruttivi).

Manutenzione e pulizia

Pulire ogni tipo di sporcizia utilizzato un panno asciutto e morbido. Non utilizzato mai prodotti detergenti e neppure solventi.

Per non influenzare la funzione di misura, non applicare nel Campo del sensore 6 sulla parte anteriore e posteriori dello strumento di misura nesuna etichetta adesiva né targhette ed, in modo particolare, nessuna targhetta in metallo.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul situ:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensable comunicare sempre il codice prodotto a dieci cître riportato sulla targhetto di fabbricazione dello strumento di misura.

Bosch Power Tools 2609140996|(23.9.13)

72 | Italiano

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel piano rispetto dell'ambiente.

Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE gli strumenti di misura diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separamente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: [phone]

Svizzera

Batrec AG

3752 Wimmis BE

Conogi riserva di modifiche tecniche.

2609140996|(23.9.13) Bosch Power Tools
