BRUKSANVISNING PMD 7 BOSCH

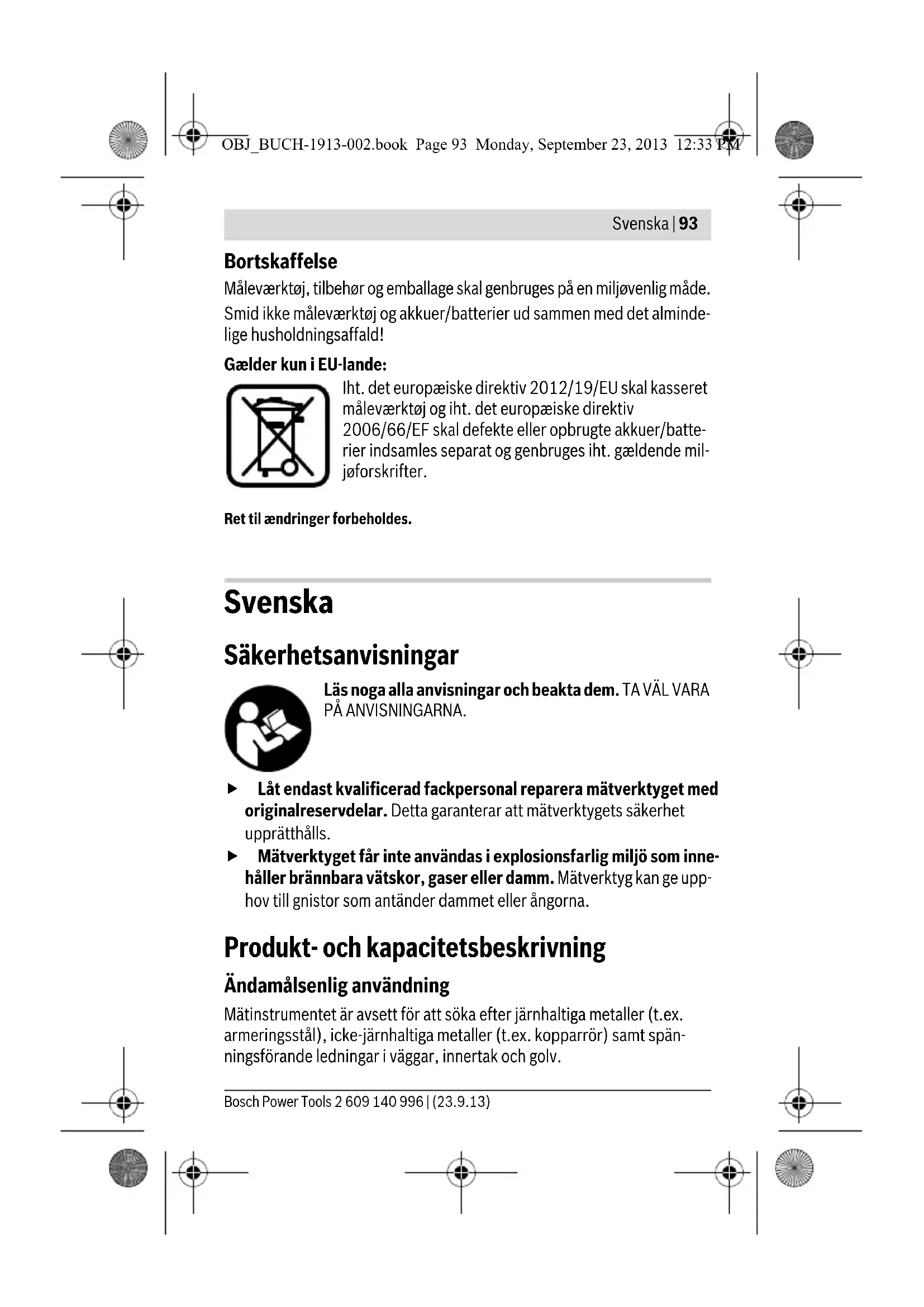

• Vær derfor også opmærksom på andre informationskilder (f.eks. bygningstegnin- ger), før du borer, saver eller fræser i vægge, lofter eller gulve. Årsag Afhjælpning OBJ_BUCH-1913-002.book Page 92 Monday, September 23, 2013 12:33 PMSvenska | 93 Bosch Power Tools 2 609 140 996 | (23.9.13) Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke måleværktøj og akkuer/batterier ud sammen med det alminde- lige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batte- rier indsamles separat og genbruges iht. gældende mil- jøforskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Läs noga alla anvisningar och beakta dem. TA VÄL VARA PÅ ANVISNINGARNA. Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. Mätverktyget får inte användas i explosionsfarlig miljö som inne- håller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upp- hov till gnistor som antänder dammet eller ångorna. Produkt- och kapacitetsbeskrivning Ändamålsenlig användning Mätinstrumentet är avsett för att söka efter järnhaltiga metaller (t.ex. armeringsstål), icke-järnhaltiga metaller (t.ex. kopparrör) samt spän- ningsförande ledningar i väggar, innertak och golv. OBJ_BUCH-1913-002.book Page 93 Monday, September 23, 2013 12:33 PM94 | Svenska 2 609 140 996 | (23.9.13) Bosch Power Tools Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan. 1 Märkdon 2 Signallampa 3 Strömställare Till/Från 4 Spärr på batterifackets lock 5 Batterifackets lock 6 Sensorområde Tekniska data Digital detektor PMD 7 Produktnummer 3 603 F81 100 max. detekteringsdjup*: –Järn – Icke-järnmetall (kopparrör) – Kopparledningar (spänningsförande)** 70 mm 60 mm 50 mm Kalibrering automatisk Automatisk frånkoppling efter ca 10 min Driftstemperatur 0°C...+40°C Lagringstemperatur –20 °C...+70 °C Relativ luftfuktighet max. 80 % Batterier 3x1,5V AAA Drifttid (alkali-mangan-batterier) ca.

• Beroende på objektets material och storlek samt material och tillstånd hos under- laget (vägg, innertak, golv) ** ringa detekteringsdjup vid icke spänningsförande ledningar Mätresultatet kan bli något sämre vad gäller noggrannhet och registrerings- djup vid ogynnsam beskaffenhet hos underlaget. OBJ_BUCH-1913-002.book Page 94 Monday, September 23, 2013 12:33 PMSvenska | 95 Bosch Power Tools 2 609 140 996 | (23.9.13) Försäkran om överensstämmelse Vi intygar under eget ansvar att den produkt som beskrivs under ”Tek- niska data” stämmer överens med följande standarder eller standardise- rande dokument: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2011-09, EN 300330-1:2010-02, EN 300330-2:2010-02 enligt bestämmelserna i direktiven 2011/65/EU, 1999/5/EG. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 26.08.2013 Montage Insättning/byte av batterier Alkaliska mangan-batterier rekommenderas för mätinstrumentet. För att öppna batterifackets lock 5 tryck på spärren 4 och fäll upp locket. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batteri- fackets insida. Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterier kan korrodera eller ladda ur sig själva om de lagras under en längre period. Drift Driftstart Skydda mätverktyget mot väta och direkt solljus. Utsätt inte mätverktyget för extrema temperaturer eller tempera- turväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt. Undvik att utsätta mätverktyget för kraftiga stötar eller fall. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1913-002.book Page 95 Monday, September 23, 2013 12:33 PM96 | Svenska 2 609 140 996 | (23.9.13) Bosch Power Tools In- och urkoppling Kontrollera innan mätverktyget kopplas på att sensorområdet 6 inte är fuktigt. Om så behövs torka av mätverktyget med en trasa. För att slå på mätinstrumentet, skjut på-/avknappen 3 neråt. Efter ett kort självtest är mätinstrumentet redo att användas. Detta visas genom att signallampan 2 lyser. Om signallampan 2 inte lyser efter påslagning, byt ut batterierna. För att stänga av mätinstrumentet, skjut på-/avknappen 3 uppåt. Efter ca 10 min utan mätning stängs mätverktyget automatisk av för att skona batteriet. Anvisning: Om mätinstrumentet har stängts av automatiskt så befinner sig på-/avknappen 3 ännu i position ”på”. För att slå på mätinstrumentet igen, skjut på-/avknappen 3 till position ”av” och därefter åter till ”på”. Driftsätt Mätverktyget detekterar objekt under sensorområdet 6. Innan du borrar, sågar eller fräser i väggen bör du säkra dig mot faror genom andra informationskällor också. Eftersom mätinstru- mentets noggrannhet och registreringsdjup kan minskas på grund av omgivningens påverkan eller väggens beskaffenhet kan risk för att det finns objekt i sensorområdet även om indikeringen inte visar detta (sig- nallampan 2 lyser grönt). Signallampor Förklaring grön Inget objekt hittades gul – Metallobjekt i närheten av sensorn – Litet eller djupt liggande metallobjekt i sensorområdet eller – påverkan på sensorn genom ofördelak- tig väggbeskaffenhet röd och fast sken Metallobjekt har hittats i sensorområdet röd blinkande (snabb) och pulserande följd Spänningsledande ledning har upptäckts OBJ_BUCH-1913-002.book Page 96 Monday, September 23, 2013 12:33 PMSvenska | 97 Bosch Power Tools 2 609 140 996 | (23.9.13) Sökning av metallobjekt Efter tillslag lyser signallampan 2 med grönt ljus. Sätt mätinstrumentet på den yta som ska undersökas och rör det i sidled. – Om inget metallobjekt registreras i underlaget lyser signallampan 2 i grönt och ingen signalton hörs. – Om mätinstrumentet närmar sig ett metallobjekt lyser signallampan 2 i gult och övergår till rött när det närmar sig metallobjektet. Så snart sig- nallampan lyser i rött hörs en signalton som stiger när metallobjektet närmar sig ännu mer. – Över ett metallobjekt lyser signallampan 2 i rött och en signalton med maximal tonhöjd hörs. Även vid gul signallampa 2 kan ett metallföremål befinna sig under sensorområdet. Mindre eller djupt liggande metallobjekt finns i sensorns närhet, eller väggens beskaffenhet påverkar mätresultatet. Vid första överföring visas metallobjektets position endast på ett ungefär. Om du för mätinstrumentet över metallobjektet flera gånger blir registreringen av objektet mer precist. När du kört över det flera gånger (utan att lyfta mätinstrumentet från underlaget) kan metallobjektets position visas exakt: om signallampan 2 lyser rött och ljudsignalen hörs ligger metallobjektet under sensorområdet. När tonhöjden på signaltonen är som högst finns metallobjektet under sensorns mitt. Sökning av spänningsförande ledningar Mätinstrumentet visar ledningar som leder spänning mellan 110 V och 240 V och dess frekvens som motsvarar standard (växelström på 50 resp. 60 Hz). Andra ledningar (likström, högre/lägre frekvens eller spän- ning) samt icke-spänningsförande ledningar kan inte hittas tillförlitligt, men de visas som metallobjekt. Sökning efter spänningsförande ledningar sker automatiskt vid varje mät- ning. Om en spänningsförande ledning hittas blinkar signallampan 2 i rött och en pulserande signalton hörs i snabb följd. För mätinstrumentet upp- repade gånger över ytan för att lokalisera den spänningsförande led- ningen mer precist. Efter flera överföringar kan positionen för den spän- ningsförande ledningen visas mycket precist. OBJ_BUCH-1913-002.book Page 97 Monday, September 23, 2013 12:33 PM98 | Svenska 2 609 140 996 | (23.9.13) Bosch Power Tools Spänningsförande ledningar kan lättare hittas då strömförbrukare (t.ex. lampor, apparater) är anslutna till ledningen och påslagna. Anvisning: Se till att du har ett fast grepp om mätinstrumentet, utan handskar, för att få en bra jordning. Observera dessutom att stegar/ställ- ningar måste vara jordade. Undvik därför stegar/ställningar vars fötter är i plast. Bär inte isolerande skor. Under vissa omständigheter (som t.ex. bakom metallytor eller bakom ytor med hög vattenhalt) kan spänningsförande ledningar inte hittas säkert. Om signallampan 2 lyser gult eller rött över ett större område så skärmar materialet av elektriskt och sökningen efter spänningsförande ledningar är inte tillförlitlig. Arbetsanvisningar Mätresultaten kan principberoende menligt påverkas av vissa omgivningsvillkor. Detta kan t.ex. vara apparater i närheten som alstrar kraftiga magnetiska eller el-magnetiska fält, väta, metall- haltiga byggmaterial, aluminiumdubblerade isoleringsmaterial eller ledande tapeter och kakel. Konsultera före borrning, sågning eller fräsning i väggar, tak eller golv även andra informationskällor (t.ex. byggnadsritningar). Anvisning: Håll inte fast apparaten inom sensorns område för att undvika att påverka mätningen. Därigenom kan du få mer exakta resultat. Uppmärkning av objekt Du kan markera objekt som hittats vid behov. Ytterkanterna på ett objekt hittar du genom att signallampan 2 växlar från gult till rött. Mitten på metallobjektet kan du fastställa med hjälp av tonhöjden. Markera det ställe du sökt efter med en blyertspenna med hjälp av markeringsstöden upptill och i sidorna 1. Kontinuerlig blinkning grön/gul/röd Om signallampan 2 blinkar omväxlande i grönt, gult och rött, även då inget metallföremål är i närheten, ska apparaten lämnas in till service. OBJ_BUCH-1913-002.book Page 98 Monday, September 23, 2013 12:33 PMSvenska | 99 Bosch Power Tools 2 609 140 996 | (23.9.13) Underhåll och service Manuell kalibrering Om signallamporna 2 lyser i rött eller gult, även om ingen metall befinner sig i närheten av mätinstrumentet ska mätverktyget kalibreras på nytt. – Slå på mätenheten med på-/avknappen 3 – Ta ut ett batteri från det påslagna mätinstrumentet – Stäng av mätinstrumentet med av-/påknappen 3 medan batteriet är urtaget. – Lägg i batteriet i mätenheten igen (se till att polerna hamnar rätt!) – Ta bort alla objekt i mätinstrumentets närhet (även armbandsur eller ringar i metall) och håll det i luften. – Slå på mätinstrumentet med på-/avknappen 3 och stäng av den igen inom 3 sekunder. Mätinstrumentets signallampor 2 blinkar rött i lång- sam följd under 3 sekunder för att visa att det är redo för kalibrering. – Slå på mätinstrumentet igen inom 0,5 sekunder. Kalibreringen startar och varar i ca. 6 sekunder. Signallamporna 2 blinkar grönt i snabb följd under 6 sekunder, kalibreringen utförs. Därefter är apparaten klar att användas igen och signallampan 2 lyser fast i grönt. Anvisning: Om följden för avstängning och påslagning inte följs kan ingen kalibrering utföras. Signallampan 2 lyser antingen i gult eller rött, även om ingen metall finns i närheten. Upprepa kalibreringen i detta fall. Fel – Orsak och åtgärd Orsak Åtgärd Signallampan 2 lyser inte Mätinstrumentet är inte påslaget Skjut av-/påknappen till position ”på”. Mätinstrumentet har stängt av sig själv Skjut på-/avknappen till position ”av” och därefter till position ”på”. Inga batterier eller batterierna har lagts in fel Lägg i batterier. Se till att polerna sitter rätt. Batterierna är tomma eller fel typ av batterier har använts Byt ut batterierna. Använd rätt typ av batterier. OBJ_BUCH-1913-002.book Page 99 Monday, September 23, 2013 12:33 PM100 | Svenska 2 609 140 996 | (23.9.13) Bosch Power Tools Signallampan 2 lyser i gult eller rött, även om ingen metall är i när- heten (varning för metallobjekt) Omgivningstempe- raturen är för hög/ för låg Använd endast mätinstrumentet i specificerat temperaturområde på 0 °C –40 °C. Kraftig temperatur- växling Vänta tills mätverktyget har antagit omgivnings- temperaturen. Autokalibrering lyckades inte Utför en manuell kalibrering. Signallampan 2 lyser i gult eller rött över stora ytor på väggen (varning för metallobjekt) Många, tätt liggande metallobjekt Observera signaltonens tonhöjd för att skilja mel- lan enskilda metallobjekt. Metallobjekt som ligger för tätt ihop kan inte detekteras separat.* Metall som bygg- material Vid byggmaterial i metall (t.ex. aluminiumisole- ring, värmeledningsplåt) kan en tillförlitlig detek- tion inte utföras.* Autokalibrering lyckades inte Utför en manuell kalibrering. Signallampan 2 blinkar rött över en stor yta på väggen (varning för spänningsförande kabel) Otillräcklig jordning i väggen Berör väggen med din fria hand med ett avstånd på 20 –30 cm från mätinstrumentet för att jorda väg- gen. Orsak Åtgärd OBJ_BUCH-1913-002.book Page 100 Monday, September 23, 2013 12:33 PMSvenska | 101 Bosch Power Tools 2 609 140 996 | (23.9.13) Ingen spänningsförande kabel hittades Ingen/atypisk spän- ning hos kabeln Sätt kabeln under spänning, t.ex. genom att slå på tillhörande strömbrytare. Detektion av kablar med växelspänning utanför området 110 –240 V, 50 –60 Hz är inte möjligt att utföra tillförlitligt.* Kabeln ligger för djupt Registreringsdjupet beror på byggmaterialet och kan vara mindre än maximalt registreringsdjup.* Kabeln löper genom jordat metallrör Använd mätinstrumentet för att hitta metallröret. Mätinstrumentet är inte jordat Ta ett stadigt tag i mätinstrumentet utan handskar. Stå inte på isolerande stegar eller ställningar. Bär inte isolerande skor. Avskärmande bygg- material eller hög luftfuktighet Vid byggmaterial i metall eller fuktiga byggmaterial (t.ex. vid hög luftfuktighet) kan en tillförlitlig detek- tion inte utföras.* Inget metallobjekt hittas Metallobjektet ligger för djupt Registreringsdjupet beror på byggmaterialet och kan vara mindre än maximalt registreringsdjup.* Metallobjektet är för litet Registreringsdjupet beror på objektet och kan vara mindre än maximalt registreringsdjup.* Okoordinerad blinkning i färgerna grön, gul, röd Störning på grund av elektriska eller mag- netiska fält Håll avstånd till apparater som utstrålar starka elektriska eller magnetiska fält (t.ex. datorer, kopplingsnätenheter). Mätresultat oprecist/orimligt Störande metallob- jekt i sensorområdet Ta bort alla störande metallobjekt (t.ex. arm- bandsur, armband, ringar etc.) från sensorområ- det. Berör inte apparaten i närheten av sensorn. Autokalibrering lyckades inte Utför en manuell kalibrering. Orsak Åtgärd OBJ_BUCH-1913-002.book Page 101 Monday, September 23, 2013 12:33 PM102 | Svenska 2 609 140 996 | (23.9.13) Bosch Power Tools Underhåll och rengöring Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengörings- eller lösningsmedel. För att inte påverka mätresultaten får inom sensorområdet 6 på detek- torns fram- och baksida varken dekaler eller skyltar placeras och absolut inte skyltar av metall. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservde- lar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Var vänlig ange vid förfrågningar och reservdelsbeställningar produkt- nummer som består av 10 siffror och som finns på mätverktygets typ- skylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (020) 414455 (inom Sverige) Fax: (011) 187691 Kontinuerlig blinkning grön/gul/röd, även om ingen metall eller spänningsförande kabel är i närheten. Mätinstrument defekt Skicka mätinstrumentet till service.

• Se därför även andra informationskällor innan du borrar, sågar eller frä- ser i väggar, innertak eller golv (t.ex. ritningar). Orsak Åtgärd OBJ_BUCH-1913-002.book Page 102 Monday, September 23, 2013 12:33 PMNorsk | 103 Bosch Power Tools 2 609 140 996 | (23.9.13) Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obruk- bara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier sepa- rat omhändertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Les og følg alle instruksene. TA GODT VARE PÅ DISSE INSTRUKSENE. Måleverktøyet skal alltid kun repareres av kvalifisert fagpersona- le og kun med originale reservedeler. Slik opprettholdes måleverk- tøyets sikkerhet. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverk- tøyet kan det oppstå gnister som kan antenne støv eller damper. Produkt- og ytelsesbeskrivelse Formålsmessig bruk Måleverktøyet er beregnet for søk etter jernholdig metall (for eksempel armeringsjern), ikke-jernholdig metall (for eksempel kobberrør) og spen- ningsførende ledninger i vegger, tak og gulv. OBJ_BUCH-1913-002.book Page 103 Monday, September 23, 2013 12:33 PM104 | Norsk 2 609 140 996 | (23.9.13) Bosch Power Tools Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av må- leverktøyet på illustrasjonssiden. 1 Markeringshjelp 2 Signallampe 3 På-/av-bryter 4 Låsing av batteridekselet 5 Deksel til batterirom 6 Sensorområde Tekniske data Digital detektor PMD 7 Produktnummer 3 603 F81 100 Max. registreringsdybde*: –Jernmetaller – Ikkejern-metaller (kopperrør) – Kopperledninger (spenningsførende)** 70 mm 60 mm 50 mm Kalibrering automatisk Automatisk utkopling etter ca. 10 min Driftstemperatur 0°C...+40°C Lagertemperatur –20 °C...+70 °C Relativ luftfuktighet max. 80 % Batterier 3x1,5V AAA Driftstid (alkali-mangan-batterier) ca.
