BRUKSANVISNING PMD 7 BOSCH

Vedligeholdelse og service

Manuel kalibrering

Vedligeholdelse og rengøring

Sökning av metallobjekt

After tillsag lyser signallampan 2 med gront Ijus.

Sikkerhetsinformasjon

Måleverktøyet skal alltid kun repareres av kvalifisert fagpersona- le og kun med originale resedeler. Slik opprettholdes moleverktøyets sikkerhet.
Ikke arbeid med maleverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass erler stov. I maleverktoyet kan det oppsta gnister som kan antenna stov erler damper.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Måleverktøyet er beregnet for sør把它 jernholdig metall (for eksempel armeringsjern), ikke-jernholdig metall (for eksempel kobberrør) og spentningsførende ledninger i vegger, tak og gulv.

Bosch Power Tools 2609140996|(23.9.13)

104 | Norsk

Illustrertekomponenter

Nummereringen av de illustrerte componentene gjelder for bildet av moleverktoyet på illustrrasjonssiden.

1 Markeringshjelp
2 Signallampe
3 Pá-/av-bryter
4 Låsing av batteridekselet
5 Deksel til batterirom
6 Sensoromrade

Tekniske data

Digital detektor PMD 7
Produktnummer	3 603 F81 100
Max. registeringsdybde*:
- Jernmetaller	70 mm
- Ikkejern-metaller (kopperrør)	60 mm
- Kopperledninger (spenningsførende)**	50 mm
Kalibrering	automatisch
Automatisch utkopling etter ca.	10 min
Driftstemperatur	0 °C...+40 °C
Lagertemperatur	-20 °C...+70 °C
Relativ luftfuktighet max.	80 %
Batterier	3 x 1,5 V A A A
Driftstid (alkali-mangan-batterie) ca.	5 h
Vekt tilsvarende EPTA-Procedure 01/2003	0,1 kg
*Avhengig av materialet og og størrelsen på objektene, somt materialet i og tilstanden til underlaget (vegger, tak, gulv)
**mindre registeringsdybde ved ikke-spenningsførende ledninger
Måleresultatet kan blimindreøyaktig og måledybden kan reduseres hvis underlagets tilstand er ugunstig.

Norsk | 105

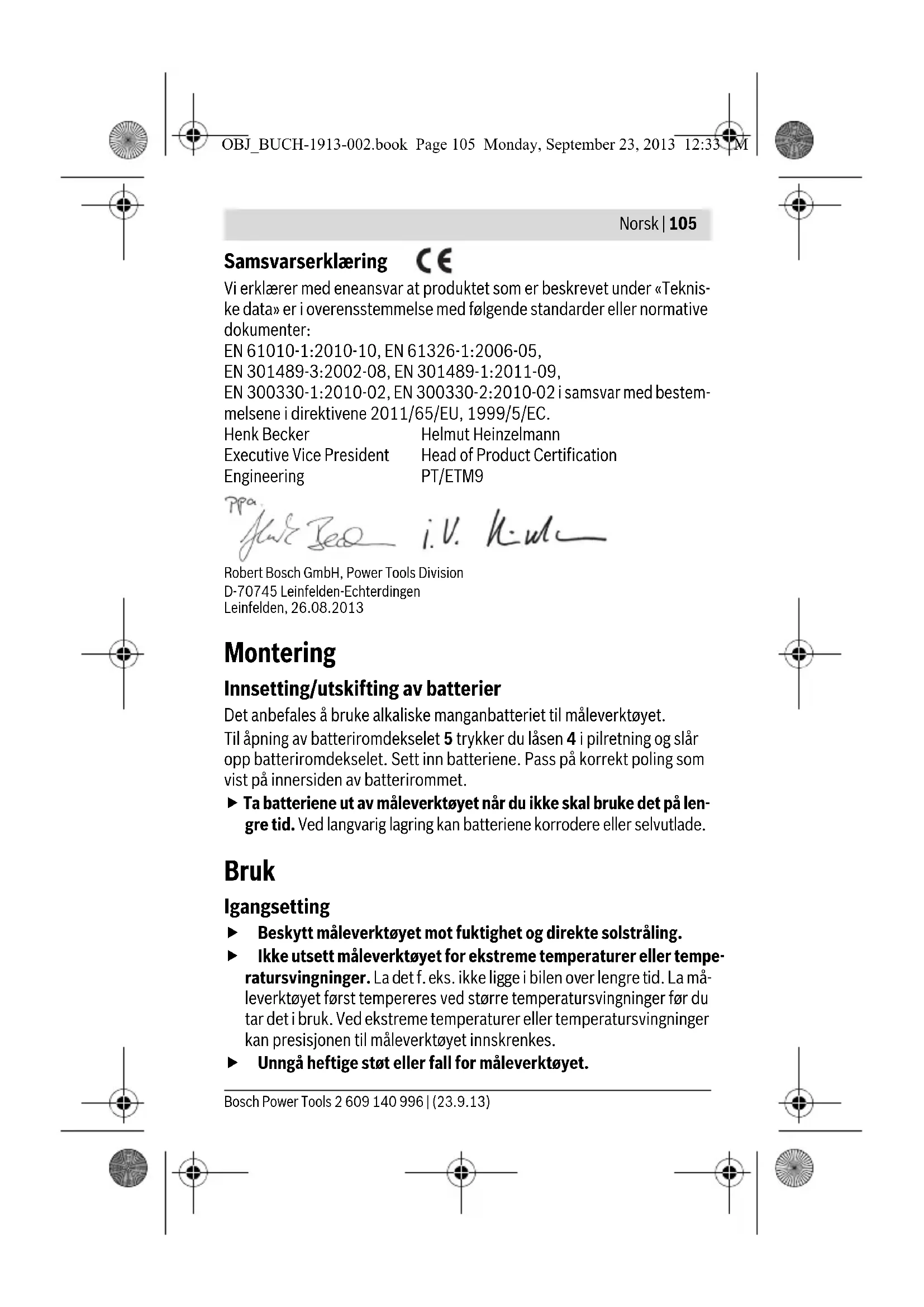

Samsvarserklæring

Vi erklærer med eneansvar at produitet som er beskrevet under «Tekniske data» er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 61010-1:2010-10, EN 61326-1:2006-05,

EN 301489-3:2002-08, EN 301489-1:2011-09,

EN 300330-1:2010-02, EN 300330-2:2010-02 isamsvar med bestem-melsene i direktivene 2011/65/EU, 1999/5/EC.

Henk Becker Helmut Heinzelmann

Innsetting/utskifting av batterier

Det anbefales Å bruke alkaliske manganbatteriet til mäleverktøyet.

Til apning av batteriromdekselet 5 trykker du lasen 4 i pilretning og slar opp batteriromdekselet. Sett inn batteriene. Pass pa korrekt poling som vist pa innersiden av batterirommet.

Ta batteriene ut av moleverktoyet nar du ikke skal bruke det på lengre tid. Ved langvarig lagring kan batteriene korrodere eller selvutlade.

Bruk

Igangsetting

Beskytt mäleverktøyet mot fuktigkeit og direkte solstråling.
Ikke utsett maleverktoyet for ekstreme temperaturer erler temperatursvingninger. La det f. eks./DDke ligge i bilen over lengre tid. La maleverktoyet forst tempereres ved storre temperatursvingninger for du tar det i bruk. Ved ekstreme temperaturer erler temperatursvingninger kan presisjonen til maleverktoyet innskrenkes.
Unngå heftige støt eller fall for mæleverktøyet.

Bosch Power Tools 2609140996|(23.9.13)

106 | Norsk

Inn-/utkobling

Etter en kort selvtest er moleverktøyet klart til bruk. Driftsberedskapen vises ved at signallampen 2 lyser. Hvis signallampen 2 ikke lyser etter at moleverktøyet har blitt slätt på, på batteriene skiftes ut.

For a sla av maleverktyet skyver du av/pa-bryteren 3 opp.

Etter ca. 10 min uten utforelse av en maling kobles maleverktyet automatisk ut for a skane batteriene.

Merk: Hvis maleverktoyet har slatt seg av automatisk, er av/pa-bryteren 3 fortssatt i stillingen «På». For Å slå pa maleverktoyet igjen skyver du av/pa-bryteren 3 Först til stillingen «Av» og deretter til «På» igjen.

Driftstyper

Måleverktøyet detekterer objekter under sensorområdet 6.

För du borer, sager aller freser i en vegg, bör du utelukke farer ved hjelp av andre informasjonskilder. Ettersom mäleverktøyets nøyaktig het og måledyben kan reduseres av forhold i ompivelsene erler veggens tilstand, er det fare for at det finnes objekter i sensorområdet selv om verktøyets indicator jeg viser=noe objekt (signallampen 2 lyser grønt).

Signallampe Forklaring

Grønn	Ingen objekter funnet
Gul	- Metallobjekt iærheten av sensoren - Lite eller dyptligende metallobjekt i sensorområdet eller - Påvirkning av sensoren på grunn av ugunstig tilstand på veggen
Rædt og kontinuereglyd	Metallobjekt funnet i sensorområdet
Rædt blinkende (raskt) lys og pulserende lyd	Spenningsførende ledning funnet

Norsk | 107

Søking av metallobjekter

Etter innkoblingen lyser signallampen 2 gront.

Sett mäleverktøyet på overflaten som skal undersøkes, og beveg det til sid den.

• Hvis det/DD kon registrereres noe metallobjekt i underlaget, fortsetter signallampen 2 a lyse gront, og det utloses icke noe lydsignal.
• Hvis mäleverktøyetærmer seg et metallobjekt, lyser signallampen 2 forst gult, og skifter til rødt nar detkommenærmere metallobjektet. Sā snart signallampen lyser rødt, utløses i tillegg et lydsignal, og tonehøyden til signalet stiger erter hvert som verktøyetærmer seg metallobjektet.
• Over et metallobjekt lyser signallampen 2 rødt, og det utløses et lydsignal med maksimal tonehøyde.
  Ogsa när signallampen 2 lyser gult kan det befinne seg et metallobjekt under sensorområdet. Småller dyptligende metallobjekter befinner seg iærheten av sensoren, ellertilstanden til veggen svekker maleresultatet.

Første gang metallobiectet passeres, vises objektets plassering bare omtrentlig. Hvis du beveger maleverktoyet over metallobiectet flere ganger, blir objektregistreringen mr noyaktig for hver gang. Etter at du har beveget maleverktoyet over objektet flere ganger (uten a lotfe maleverktoyet fra underlaget), kan metallobiectets plassering vises noyaktig: Hvis signallampen 2 lyser rodt og lydsignalet utloses, ligger metallobiectet

under sensorområdet. Nå lydsignalets tonehøyde er høyest, befindner metallobjektet seg under midten av sensoren.

Søking av spenningsførende ledninger

Måleverktøyet viser ledninger som fær spenning mellom 110 V og 240 V og som har frekvens i overensstemmelse med den vanlige standarden (vekselstrøm med 50 hhv. 60 Hz). Andre ledninger (likestrom, høyere/ lavere frekvens eller speening) og ledninger som ikke er spenningsførende, kan ikke påvises sikkert, men øgså slike kan eventuelt vises som metallobjekter.

Sök etter spenningsförende ledninger skjer automatisk ved hver måling. Hvis en spenningsförende ledning blir funnet, blinker signallampen 2 rødt, og det utløses et pulserende lydsignal med rask tonesekvens. Beveg

108 | Norsk

måleverktøyet gjentatte ganger over flaten for á lokalisere den spenningsførende ledningen mer nøyaktig. Etter at du har beveget måleverktøyet flere ganger over flaten, kan den spenningsførende ledningen plassering vises svært nøyaktig.

Det er lettere Å finne spenningsførende ledninger nár strømforbrukere (f.eks. lys eller apparater) kobles til ledningen det sokes etter og slås på.

Merk: Du mä alltid holde mäleverktøyet godt fast i händen, uten hansker, sik at god jording er mulig. Vær ogsa oppmerksom pa at stiger/stillaser mæ vare jordet. Unngå Å bruke stiger/stillaser med plastkapper nederst. Bruk ikke isolerende skotøy.

Under bestemte forhold (for eksempel bak metalloverflater eller bak overflater med høyt vanninnhold) kan ikke spenningsførende ledninger pavises sikkert. Hvis signallampen 2 lyser gult eller rødter over et stort område, er materialet elektrisk isolerende, og søket etter spenningsførende ledninger er ikke pålitetig.

Arbeidshenvisninger

Mäleresultatene kan prinspielt innskrenkes av visse omgivelsesvilkär. Det vil f.eks. si at det befinner seg apparater iærheten som oppretter sterke magnetiske eller elektromagnetiske felt, fuktighet, metallholdige byggematerialer, aluminiumtildekkededemningsmaterialer og lededyktig tapet eller fliser. Ta derfor ogsa hensyn til andre informasjonskilder (f.eks. konstruksjonsplaner) for boring, saging aller Fresing i vegger, tak aller gulv.

Merk: Du@må ikke holde fast verktøyet fast i området rundt sensoren, dette for at du ikke skal pavirke malingen. Dermen blir maleresultatene mer nøyaktige.

Markering av objekter

Du kan markere lokaliserte objekter ved behov. Du kan finne ytterkantene til et objekt ved at signallampen 2 skifter fra gult til rodt. Midten av metallobjektet kan du fastslä du ved hjelp av tonehøyden. Marker det sørte stedet med en blyant på markeringsjelpen oppe og på sideren 1.

Kontinuerlig gronn/gul/rød blinking

Hvis signallampen 2 lyser vekselis gront, gult og rodt selv om det ikke er noe metallobjekt og heller ingen spenningsførende ledning iærheten, mA mæleverktøyet sendes inn til service.

Norsk | 109

Service og vedlikehold

Manuell kalibrering

Hvis signallampen 2 lyser rodt eller gult selv om det icke finnes metall i nærhen av maleverktoyet, ma maleverktoyet kalibreres pa nytt.

• Du ma da sla pa maleverktoyet med av/pa-bryteren 3
  -Ta batteriet ut av maleverktoyet som er slatt pa
• Slå av måleverktøyet med av/på-bryteren 3 mens batteriet er tatt ut.
• Sett batteriene i måleverktøyet igjen (pass på riktig plassering!)
  -Fjern alle objekter inaerheten av maleverktoyet (ogs a rmbandsur erler ringer av metall), og hold det opp i luften.
• Slå på mäleverktøyet med av/pa-bryteren 3, og slå det av igjen innen tre sekunder. Under disse tre sekundene blinker signallampen 2 til mäleverktøyet langsomrødt, noe som angir at verktøyet er klart til ä kalibreres.
• Slå på mæleverktøyet igjeninnen et halvt sekund. Kalibreringen utlo-ses, og tar ca. 6 sekunder. Signallampen 2 blinker raskt gront i 6 sek-under, og kalibreringen utfores. Deretter er verktøyet igjen klart til bruk, og signallampen 2 lyser kontinuerlig gront.

Merk: Hvis ikke sekvensen bestaende av ut- og innkobling overholds, utfores ingen kalibrering. Signallampen 2 fortsetter Å lyse gult eller rødtselv om det ikke finnes metall iærhen. Du ma da gjenta kalibreringen.

Feil - Årsaker og utbedring

Ärsak Utbedring
Signallampen 2 lyser ikke
Måleverktøyet er ikke slätt på	Skyv av/på-bryteren til «På».
Måleverktøyet har slätt seg av automatisk	Skyv av/på-bryteren første til stillingen «Av», og deretter til «På».
Ingen batterier, eller batteriene er satt inn feil	Sett inn batteriene. Pass på riktig polaritet.
Batteriene er.tomme, eller akkumulatorer er satt inn	Shift ut batteriene. Bruk ikke akkumulatorer.

Bosch Power Tools 2609140996|(23.9.13)

110 | Norsk

Årsak Utbedring

Signallampen 2 lyser gult eller rødtselv om det ikke finnes metall i nærheten (advarsel om metallobjekter)

For høy/lav ompigelsestemperatur	Bruk@måleverktøyet bare i det spesifiserte temperaturområdet fra 0°C –40°C.
Stor temperaturend-ring	Vent til@måleverktøyet har ompivelsestemperatur.
Automatisik kalibreringmislykke	Utfør en manuell kalibrering.

Signallampen 2 lyser gult eller rødt over et stort område på veggen (advarsel om metallobjekter)

Mange metallobjekter helt inntil haverandre	Følg med på tonehøyden til lydsignalet for Å skil- le mellom flere metallobjekter. Metallobjekter som ligger for tett inntil haverandre, kan/DDke pàvi- ses分开.*
Metall som bygnings- materiale	En pälitetig pvävisning er/DDke mulig i forbindelse med metallholdige bygningsmaterialer (f.eks. alumiumsbelagt isolasjonsmaterialie, varmele- dende plater).*

Automatisikkalibrering Utfor en manuell kalibrering. mislykket

Spenningsforende ledning blir ikke funnet

Ingen/utypisk spen- ning på ledningen	Sett ledningen under spenning, for eksempel ved Å slå på tilhørende lysbrytere. En pälitetig påvisning av ledninger med vekselspenning utenfor området 110 - 240 V, 50 - 60 Hz er ikke mulig.*
Ledningen ligger for dypt	Måledybden avhenger av byggemateriaielet og kan+vare mindre enn den maksimale måledybden.*
Ledningen ligger i et jordet metallrør	Bruk måleverktøyet for Å finne metallrøret.
Måleverktøyet er ikke jordet	Hold godt på måleverktøyet,uten hansker. Ikke stå på isolerende stiger eller stillaser. Bruk ikke isolerende skotøy.
Isolerende byggema- teriale eller høy luft- fuktigkeit	En pälitetig påvisning er ikke mulig i forbindelse med metallholdige eller fuktige bygningsmateri-aler (f.eks. ved høy luftfuktigkeit).*

Metallobject blir ikke funnet

Metallobjectet ligger for dypt	Måledybden avhenger av byggemateriaiet og kan ∀eindre enn den maksimale måledybden.*
Metallobjectet er for lite	Måledybden avhenger av objektet og kan ∀eindre enn den maksimale måledybden.*

Ukoordinert blinking i fargene gront, gult, rodt

Forstyrrelse på grunn av elektriske eller magnetiskefelt

Hold avstand til utstyr som utstråler sterke elektriske eller magnetiskefelt (f.eks. datamaskiner, likespenningsomformere).

Unyaktige/usannsynlige maleresultater

Forstyrrende metall- objekter i området rundt sensoren	Fjern alle forstyrrende metallobjekter (f.eks. klokke, armbänd, ring osv.) fra sensorområdet. Ikke ta på området rundt sensoren på verktøyet.
Automatisik kalibrering mislykke	Utfør en manuell kalibrering.

112 | Norsk

Årsak Utbedring

Kontinuerlig gronn/gul/rød blinking

sylvomdetikke finnes metallllerspenningsforende ledningerinaerheten.

Måleverktøyet er defekt Send inn måleverktøyet til service.

• Det er viktig at du innhenter informasjon och fra andre kilder (f.eks. plantegninger) før du borer, sager eller freser i vegger, tak eller gulv.

Vedlikehold og rengjøring

Tørk smussen av med en tarr, myk klut. Ikke bruk rengjørings- eller lse-midler.

For at molefunksjonen ikke påvirkes, pådet ikke plasseres etiketterller skilt,ærskilt ikke skilt av metall,i sensorområdet 6 på for- og baksiden av maleverktøyet.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produitet samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du ögså på:

www.bosch-pt.com

Ved alle forrespørsler og reservedelsbestlinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa maleverktoyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Deponering

Måleverktøy, tilbehør og emballasje ma leveres inn til miljøvennlig gjen-vinning.

Iht. det europeiske direktivet 2012/19/EU om ubruke-lige maleapparater og iht. det europeiske direktivet 2006/66/EC ma defekte erler oppbrakte batterier/ oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholds.
