GEBRUIKSAANWIJZING AG 125A22 HILTI

Originele handleiding

1 Informatie over documentatione

1.1 Over deze documentationatie

Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik.
- De veiligheidsinstrumentes en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
- De handleiding algtd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.

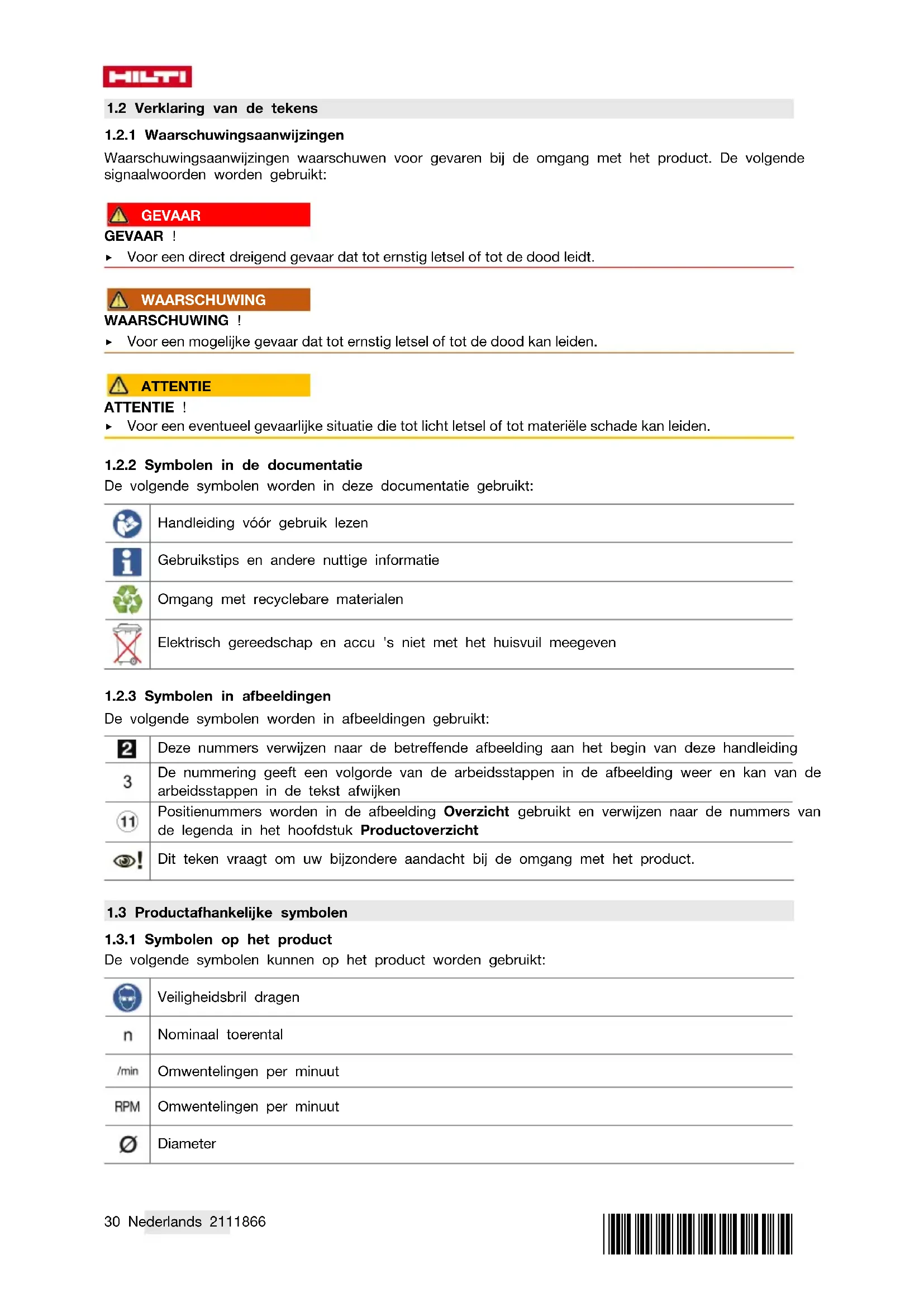

1.2 Verklaring van de tekens

1.2.1 Waarschuwingsaanwijzingen

Waarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgende signaalwoorden worden gezruikt:

GEVAAR

GEVAAR！

Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt.

WAARSCHUWING

WAARSCHUWING！

Voor een möglichke gevaar dat tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

ATTENTIE！

Voor een eventuele gevaarlijke situatie die tot Licht letsel of tot materiele schade kan leiden.

1.2.2 Symbolen in de documentationie

De volgende symbolen worden in deze documentatie gebruikt:

	Handleiding vór gezruik lezen
	Gebruiktips en andere nuttige informatie
	Omgang met recyclebare materialen
	Elektrisch gereedschap en accu 's nicht met het huisvuil meegeven

1.2.3 Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

2	Deze nummers verwijzenaar de betreffende afbeelding aan het begin van deze handleiding
3	De nummering geeft een volgorde van de arbeitsstappen in de afbeelding wee en kan van de arbeitsstappen in de tekst aflijken
11	Positienummers worden in de afbeelding Overzicht gebruikt en verwijzenaar de nummers van de legenda in het hoofdstuk Productverzicht
!	Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product.

1.3 Productafhankelijke symbolen

1.3.1 Symbolen op het product

De volgende symbolen können op het product worden gebruikt:

Veiligheidsbril dragen
n	Nominal toerental
/min	Omwentelingen per minuut
RPM	Omwentelingen per minuut
Ø	Diameter
---	Gelijktstroom
Li-Ion	Li-ion-accu
HILI EcoNems	Gebruekte Hilti Li-ion-accu typeserie. De gegevens in het hoofdstuk Correct gekruik in ache nemen.
⊗	Gebruik de accu nooit als hamer.
	Laat de accu nicht vallen. Gebruik geen accu die een klap gekreten heeft of anderszins besch- digd is.
	Het apparaat ondersteunt NFC-technologie die compatibel is met iOS- en Android-platforms.

1.4 Productinformationie

producten zijn bestemd voor de professionele gebruiker en mogen alleen door geauthoriseerd, vakkundig geschoold personeel bediend, onderhonden en gerepareerd worden. Dit personeel要去 special op de hoogte zijn gesteld van de möglichke bevaren. Het product en zich hulpmiddelen konnen gevaar opleveren als ze door ongeschoolde Personen op ondeskundige wijze of Niet volgens de voorschriften worden gebruikt.

De typeaanduiding en het serienummer staan op het typeplaatje.

Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan once dealers of service-centers.

Productinformatie

Haakse slijper AG 125-A22
Generatie 02
Serienr.

1.5 Conformiteitsverklaring

Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de geldende voorschriften en normen. Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie.

De technische documentatie is hier te vinden:

2.1 Veiligheidsinstructies

2.1.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHUWING! Lees alle aanwijzingen en veiligheidsvoorschriften. Wanner de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en voerschriften goed.

Veiligung op de werkplek

Houd uw werkgebied schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan tot ongevallen leiden.
Werk nicht met het elektrisch gereedschap in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen verroorzaken vonken die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanner u wordt afgeleid, kut u de controle over het apparaat verliezen.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, haarden en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

HILTI

Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrisch gereedschap. Gebruik het elektrisch gereedschap Niet wanner u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan tot ernstig letsel leiden.
Draag een persoonlijke veiligheidsuitrusting en.altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals een stofmasker,veiligheidsschoenen met anti-slip-zolen,een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, vermindert het risico op letsel.
Voorkom per ongeluk inschakelen. Controller of het elektrisch gereedschap is uitgeschakeld, voordat u de accu aanbrengt, het gereedschap optilt of draagt. Wanner u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanner u het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
- Verwijder instelgereedschappen of moersleutels voordat u het elektrisch gereedschap inschakelt. Instelgereedschap of een sleutel in een draaiend deel van het gereedschap kan tot letsel leiden.
Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrisch gereedschap in onverwachte situations beter onder controle honden.
Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
Wanner stofafzug- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiig kan de gezaren door stof beperken.

Gebruik en hantering van het elektrisch gereedschap

Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrisch gereedschap. Met het passende elektrisch gereedschap werkt u beter en veiligier binnen het aangegeven vermogensbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat zicheer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
Verwijder de accu uit het apparaat voordat u het gereedschap instelt, toebehoren wisselt of het apparaat weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het apparaat Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
- Verzorg elektrisch gereedschap zorgvuldig. Controller of bewegende delen correct functioneren en Niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zich dat de werkung van het apparaat nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het apparaat gezruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhoven snijgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, toebehoren, inzeitgereedschappen enz. uitsluitend conform deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de UIT te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Gebruik en hantering van het accugereedschap

• Laad accu's alleen op in acculaders die door de fabrikant worden geadviseerd. Voor een acculader die voor een bepaald type accu geschikt is, bestaat het risico van brand wanner deze met andere accu's worden gelebruikt.
• Gebruik uitsluitend de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
  Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kurenveroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot geolg hebben.
  Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact hiermee. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.

Service

• Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het elektrisch gereedschap in stand blijft.

2.1.2 Algemene veiligheidsinstructies voor het slijpen, schuren, het werken met draadborstels, het polijsten en doorslijpen:

• Dit elektrisch gereedschap kan als slijpmachine en doorslijpmachine worden gebruikt. Neem alle veiligheidsinstrumentes, aanwijzingen, afbeeldingen en informatatie die u bij het apparaat ontvangt in acht. Als u de volgende aanwijzingen nicht in acht neemt, kan dit tot een elektrische schok, brand en/of ernstig letsel leiden.
  Dit elektrisch gereedschap is nicht geschickt voor werkzaamheden als schuren, werken met draadborstels en polijsten. Toepassingen waar voor het elektrisch gereedschap Niet bestemd is, hunnen gevaar en letsel veroorzaken.
  Maak geen gebruik van toebehoren die Niet door de fabrikant special voor dit elektrische apparaat zijn bedoeld en aanbevolen. Het feit dat u toebehoren aan uw elektrisch gereedschap kunt bevestigen betekent nog Niet dat het gebruik hiervan veilig is.
• Het toegestane toerental van het inzetgereedschap dient minstens zo hoog te+zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Toebehoren die sneller draaien dan toegestaan hunnen breken en in het rond vliegen.
  De buitendiameter en dikte van het inzetgereedschap dienen overeen te komen met de opgegeven afmetingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
  Inzetgereedschap met schroefdraadbevestiging moet exact op de schroefdraad van de slijpspil passen. Bij inzetgereedschap dat met behulp van een flens worden gemonteerd, moet degatdiameter van het inzetgereedschap overeenkomen met de opnamediameter van de flens. Inzetgereedschap dat Niet nauwkeurig op het elektrisch gereedschap worden bevestigd, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van de controle over het apparaat.
• Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap, zoals slijpschijven, voor het gebruik altijd op aft Splinteringen en barsten, steunschijven op barsten of sterke slijtage, draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap waar beneden valt, controleert u of het beschadigd is, of gebruikt u onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebts gecontroleerd en gemonteerd, dient u ervoor te zorgen dat iedereen die zich in de nabijheid bevindt buiten het draaivlak van het roterend inzetgereedschap blijft en LAST u het apparaat een minuut lang op het hoogste toerental draaien. Beschadigd inzetgereedschap breekt meestal in deze testperiode.
• Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, een veiligheids- of werkbril. Draag indien nodig een stofmasker, gehoorbescherming, werkhandsschoenen of een special schort, dat u bescherming besteht gegen keine slijpen materiaaldeeltjes. Uw ogen dieren gegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan, te worden beschermd. Stof- en zuurstofmaskers dieren het ontstane stof te filteren. Wanneru lang aan hard geluid bentblootgesteld, kan dit leiden tot gehoorbeschadiging.
  Let er op dat andere personen zich op een veilige afstand van het werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsuitrusting te dragen. Brokstkumen van het werkstuk of gebroken inzetgereedschap hunnen wegvliegen en letsel veroorzaken, ook buiten het directe werkgebied.
  Houd het apparaat alleen vast aan de geisoleerde greepgedeelten, wanneer u werkzaamhedenuitvoert waar bij het inzetgereedschap verdekte stroomleidingen kan raken. Door het contact met een spanningvoerende leiding+kunnen ook metalen delen van apparaten onder spanning komen te staan, hetgeen tot een elektrische schok kan leiden.
  Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorsneden of gegren, waardoor u hand of uw arm möglichk in het draaiende inzetgereedschap terechtkommen.
  Zet het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact treden met het steunvlak, waardoor u de controle over het elektrisch gereedschap kunt verliezen.
  Laat het elektrisch gereedschap nooit lopen terwijl u het draagt. Uw kleding kan door het toeallige contact met het draaiende inzetgereedschap gegren worden en het inzetgereedschap kan zich in uw lichaam dringen.

HILTI

U dient de ventilatiesleuven van uw elektrisch gereedschap regelmatig te reinigen. De motorventilator trekt stof in de behuizing, en een sterke opeenhoping van metaalstof kan leiden tot elektrische gevaren.
- Gebruik het elektrische gereedschap Niet in de nabijheid van brandbare materialen. Door vonden konnen deze stoffen vlam vatten.
- Gebruik geen inzetgereedschap dat vloeibare koelmedia vereist. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

Terugslag en overeenkomstige veiligheidsvoorschriften

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of geblokkeerd worden, zoals slijpschijven, steunschijven, draadborstels, etc. Dit leidt tot een abrupte stop van het roterende inzetgereedschap. Hierdoor ondergaat een ongecontroleerd elektrisch gereedschap, gegen de draairichting van het inzetgereedschap in, bij deplaats van de blokkade een versnelling.

Wanner bijv. een slijpschijf in het werkstuk haakt of geblokkeerd raakt, kan de slijpschijf met de kant die invalid in het werkstuk vast komen te zitten. Hierdoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich dan maar de bediener of van hem weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkade. Hierbijn kan den slijpschijven ook breken.

Een terugslag is het gevolg van een verkeerd of fouliet gebruik van het elektrisch gereedschap. Dit kan door geschikte voorzorgsmaatregelen, zoals hierna beschreiben, worden voorkomen.

Houd het elektrisch gereedschap goed vast en breng uw lichaam en armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien voorhanden, om een zo groot möglichke controle op terugslagkrachten of reactiemomenten te hebben ingeval van onopzettelijk starten. De bediener kan door de geschikte voorzorgsmaatregelen te nemen de terugslagen reactiekrachten beheersen.
- Kom met uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
- Kom Niet met uw lichaam binnen het gebied waarin het elektrische gereedschap bij een terugslag worden bewogen. Door de terugslag worden het elektrisch gereedschap maar deplaats van de blokkade bewogen in een richting die tegengesteld is aan de beweging van de slijpschijf.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, etc. Voorkom dat inzetgereedschap van het werkstuk terugkaatst en beklemd raakt. Het roterende inzetgereedschap heeft bij hoeken, scherpe randen of wonneer het wegketst de neiging beklemd te raken. Dit leidt tot controverlies of terugslag.
- Gebruik geen getand of kettingzaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag of tot het verlies van controle over het elektrisch gereedschap.

Speciale verilgheidsvoorschriften voor het slijpen en doorslijpen:

• Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpschijven en de voor deze slijpschijven bestemde beschermkap. Slijpstenen die Niet geschikt zichoor het elektrisch gereedschap,+kunneniet voldoende worden afgeschermd en zich onveilig.
  Doorgezette slijpschijven要去en zodanig worden gemonteerd, dat het slijpvlak Niet boven het vlak van de beschemkapranduitsteekt. Een onjuist gemonteerde slijpschijf die boven het vlak van de beschemkapranduitsteekt, kan nicht voldoende worden afgeschermd.
• De beschemkap要去veilig op het elektrisch gereedschap+zijn aangebracht en zo afgesteld,zijn, dat een zo Klein maybek deel van het slijpdeel open naar de bediener is gericht. De beschemkap要去 de bediener beschemen gegen brokstukken en toevalig contact met de slijpschijf evenals vonden waardoor kleding vlam zou konnen vatten.
  Slijpstenen mogen alleen voor de aanbevolen inzetmogelijkheden worden gebruikt. Bijvoorbeeld: Slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zichwaartse krachtinwerking kan het slijpdeel worden gebroken.
• Gebruik voor de door u gekozen slijpschijf algtd onbeschadigde spanflenzen in de juiste grootte en vorm. De geschikte flenzen ondersteunen de slijpschijf en verminderen zo het gevaar dat de slijpschijf breekt. Flenzen voor doorslijpschijven können zich anderschieren van de flenzen voor andere slijpschijven.
• Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zijn nicht geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.

Andere speciale veiligheidsaanwijzingen voor het doorslijpen:

Voorkom een blokkering van de doorslijpschijf en een te hoge aandrukkracht. Voer geen overmatig diepe sinedes uit. Een overbelasting van de doorslijpschijf vergroot de kans op kantelen of blokkeren, waardoor de möglichkheid van een terugslag of slijpdeelbreuk ontstaat.

• Kom nicht in het gebied voor en acheter de roterende doorslijpschijf. Wanneer u de doorslijpschijf in het werkstuk van u af beweegt, kan het elektrisch gereedschap in het geval van een terugslag met draaiende schijf direct maar u toe worden geslingerd.
  Wanneer de doorslijpschijf beklemd is geraakt of u het werk onderbreekt, houd het apparaat dan rustig vast tot de schijf tot stilstand gekomen is. Probeer nooit om de nog lopende doorslijpschijfuit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak voor het beklemd raken vast en hef deze op.
  Schakel het elektrisch gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, voordat u voorzichtig verder gaat. Anders kan de schijf blijven haken,uit het werkstuk springen of een terugslag verooorzaken.
  Zorg ervoor dat platen of groe werkstukken ondersteund worden, om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doorbuigen. Het werkstuk moet aan beiden kanten ondersteund worden, zowel bij de doorslijpschijf als aan de rand.
  Wees bijzonder voorzichtig met "invalnedes" in bestaande wanden of andere gebieden die nicht zichtaar zijn. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

2.1.3 Aanvullende verilgheidsvoorschriften

Veiligheid van Personen

• Gebruik het product alleen in een technisch optimale staat.
  Nooit aanpassingen of veranderingen aan het apparatusaat uitvoeren.
• Raak geen draaiende delen aan - gevaar voor letsel!
• Draag ook werkhandsochoenen bij het verrangen van gereedschap. Het aanraken van het inzetgereed-schap kan tot snij- en brandwonden leiden.
• Controller voor het begin van de werkzaamheden de gevarenklasse van het bij de werkzaamheden ontstane stof. Gebruik een bouwstofzuiger met een officieel goedgekeurde verilgheidsklasse, die aan de lokale stofvoorschriften voldoet. Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, beton / metselwerk / kwartshoudend gesteente, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn.
  Zorg voor een goede ventilatie van het werkgebied en draag zo nodig een ademmasker dat geschikt is voor de betreffende stof. Het in contact komen met of het inademen van stof kan leiden tot allergische reacties en/of aandoeningen van de luchtwegen bij de gebruiker of Personen die zich in de buurt bevinden. Bepaald stof, zoals eiken- of beukenstof, staat bekend als kankerverwekkend, in het bijzonder in combinatie met houtbewerkingsmiddelen (chromaat, houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door vakkundig personeel worden behandeld.
• Neem pauzes en doe oefingen, voor een betere doorbloeding van uw vingers. Bij langdurige werkzaamheden konnen door trillingen stoornissen van de bloedvaten of aan het zenuwstelsel van vingers, handen of polsen ontstaan.

• Controller het werkgebied, voordat u begint te werken, op verdekt liggende elektrische leidingen en gas-en waterleidingen. Exterme metalen delen van het apparaat+kennen een elektrische schok veroorzaken als u per ongeluk een elektrische leiding beschadigt.

Gebruik en onderhoud van elektrisch gereedschap

• Gebruik geen doorslijpschijven voor grof slijpen.
• Hetinzetgereedschap en de flens goed vastzetten. Indien het inzetgereedschap en de flens Niet goed zichn vastbezet, bestaat de mogelijkheid dat het inzetgereedschap na het uitschakelen bij het afremmen door de motor van de spindel loskomt.
  Neem de aanwijzingen van de producent over het gebruik en opsgan van de slijpschijven in acht.

2.1.4 Zorgvuldige omgang en gebruik van accu's

Neem de bijzondere richtlijnen voor het transport, de opslag en het gebruik van Li-ion accu's in acht.
Stel de accu's Niet bloat aan hoge temperaturen, directe zonne-instraling of vuur.
- De accu's mogen nicht uit elkaar worden genomen, ineengedrukt, tot boven 80^ worden verhit of worden verbrand.
- Gebruik of laad geen accu's die aan stootbelasting+zijn blootgesteld, van hoger dan een meter gevallen,zijn of op een andere manier beschadigd+zijn. Neem in dit geval contact op met de Hilti Service.
- Als de accu zo heet is dat hij Niet kan worden vastgepakt, kan deutsche defec zich. Zet het product op een Niet-brandbare plaat met voldoende afstand tot brandbaar materiaal, waar het in de gaten kan worden gehonden, en LAST het afkoelen. Neem in dit geval contact op met de Hilti Service.

3 Beschrijving

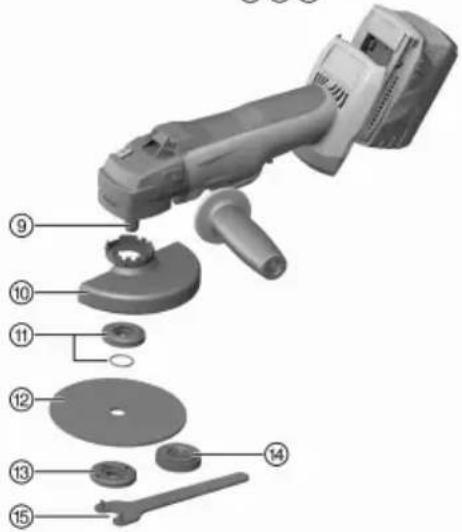

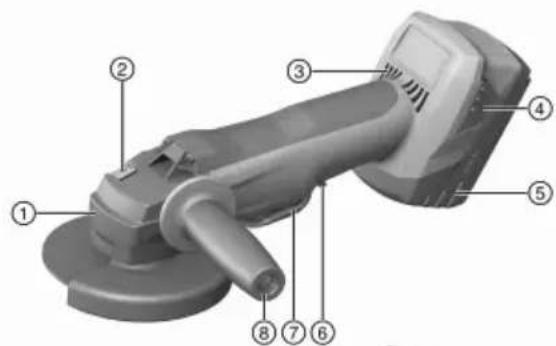

3.1 Productoverzicht

① Kap-ontgrendelingsknop
② Spindelblokkeerknop
③ Ventilatiesleuven
(4) Ontgrendelingstoets met extra functie active-ring van de laadtoestandindicatie
⑤ Accu
6 Inschakelblokkering
⑦ Aan-/uitschakelaar
⑧ Trillingsgedempte zichhandgreep
⑨ Spindel
10 Standaard beschemkap
⑪ Spanflens met O-ring
12 Doorslijpschijf / afbraamschijf
⑬ Spanmoer
14 Snelspanmoer Kwick-Lock (optioneel)
⑤ Spansleutel

3.2 Correct gebruik

Het beschreven product is een handbediende accu-aangedreten haakse slijper. Het apparaat is bestemd om metaal en minerale materialen door te slijpen en af te bramen en voor het boren in plauvizen en minerale materialen zonder gebruik van water. Het mag alleen worden gebruikt voor het droog slijpen of droog doorslijpen.

• Het doorelijpen, splijten en afbramen van minerale materialen is alleen toegestaan bij gebruik van de overeenkomstige beschemkap (optioneel verkrijgbaar).
• Bij het bewerken van een minerale ondergrond zoals beton of steen worden geadviseerd een stofafzuiigkap te gebruiken die is afgestemd op een geschikte Hilti stofzuiger.
• Gebruik voor dit product alleen de Hilti lithium-ion-accu's van de typeserie B 22.
• Gebruik voor deze accu's alleen de Hilti acceladers van de C4/36-serie.

3.3 Standaard leveringsomvang

Haakse slijper, zijhandgreep, standaard beschermkap, voorste afdekking, spanflens, spanmoer, spansleutel, handleiding.

Andere voor uw product vrijgeveen systemdproducten vindt u in uw Hilti Store, of onder: www.hilti.group

3.4 Apparaatbescherming afhankelijk van de temperatuur

De temperatuurafhankelijke oververhittingsbeveiliging van de motor bewaakt het stroomverbruik en de opwarming van de motor en beschermt het apparatusat zo gegen oververhitting.

Bij overbelasting van de motor door een te hoge aandrukkracht neemt het vermogen van het apparaat aanzienlijk af of komt het apparaat tot stilstand.

Als het apparaat door overbelasting tot stilstand komt of aanmerkelijk langzamer gaat draaien, ontlast het apparaat dan en LAST het circa 30 seconden met stationair toerental lopen.

3.5 Beschermkap met voorste afdekking 2

Voor het afbramen met rechte afbraamschijven en het doorslijpen met doorslijpschijven bij de bewerking van metalen alleen de standard beschemkap met voorste afdekking gebruiken.

3.6 Stofkap (doorsijpen) DC-EX 125/5"C compacte kap (toebehoren

Voor het dooreljpen van een minerale ondergrond met diamantslijpschijven要去 de compacte kap DC-EX 125/5" C worden gezruikt.

VOORZICHTIG Het is verboden met deze kap metaal te bewerken.

3.7 Stofkap (sijpen) DG-EX 125/5" (toebehoren)

Het slijpsystem is alleen geschikt voor het incidenteel slijpen van minerale ondergronden met diamant-komschijven.

VOORZICHTIG Het is verboden met deze kap metaal te bewerken.

3.8 Laadtoestandsaanduiding van de lithium-ion-accu

De laadtoestand van de lithium-ion-accu worden na het aantippen van een van de beiden accuontgrendelingstoetsen aangegeven.

Toestand Betekenis
4 LED's branden. Laadtoestand: 75% tot 100%
3 LED's branden. Laadtoestand: 50% tot 75%
2 LED's branden. Laadtoestand: 25% tot 50%
1 LED brandt. Laadtoestand: 10% tot 25%
1 LED knippert. Laadtoestand: < 10%

Tijdens en direct na de werkzaamheden kan de laadtoestand Niet worden opgevraagd. Als de LED's van de laadtoestandsaanduiding van de accu knipperen, de aanwijzingen in het hoofdstuk Hulp bij storingen in acht nemen.

4 Verbruiksmaterialiaal

Er月至en kunstharsgebonden, vezelversterkte schijven van max. 125 mm worden gebruikt, die zijn goedgekeurd voor een toerental van minstens 11000/min en een omtreksnelheid van 80~m / s

De schijfdikte mag bij afbraamschijven max. 6,4 mm en bij doorslijpschijven max. 3 mm zijn.

LET OP! Gebruik bij het dooreljpen en splijten met doorslijpschijven altijd de standard beschemkap met extra voorste afdekking of een compleet gesloten stofkap.

Schijven

	Toepassing	Afkorting	Ondergrond
Abrasieve doorslijpschijf	Doorslijpen, sleu-ven make	AC-D	Metaal
Diamant-doorslijpschijf	Doorslijpen, sleu-ven make	DC-TP, DC-D (SPX, SP, P)	Mineraal
Abrasieve afbraamschijf	Afbramen	AG-D, AF-D, AN-D	Metaal
Diamant.afbraamschijf	Afbramen	DG-CW (SPX, SP, P)	Mineraal
Diamant boorkroon	Boren in plavuizen	DD-M14	Mineraal

Indeling van de schijven bij de gebruike uitrusting

	AG 125-A22
Nominale spanning	21,6 V
Nominaal toerental	9.500 omw/min
Maximale schijfdiameter	125 mm
Gewicht volgens EPTA Procedure 01 inclusief accu B22/8.0	3,3 kg
Schroefdraad-aandrijfspil	M14
Spindellenge	22 mm

5.1 Geluidsinformatie en trillingswaarden volgens EN 60745

De in deze aanwijzingen aangegeven geluidsdruk- en trillingswaarden zijn gemeten overeenkomstig een genormeerd meetproces en kuren worden gebruikt voor een onderlinge vergelijkking van elektrisch gereedschap. Ze zich ook geschikt voor een voorlopige inschatting van de blootstellingswaarden. De vermelde gegevens zich representatif voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap beschert wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of als het onvoldoende worden onderhonden, kuren de geevens afwijken. Hierdoor kuren de blootstellingswaarden over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de blootstellingswaarden要去 ook rekening worden gehonden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar Niet wordt gebruikt. Hierdoor kuren de blootstellingswaarden over de gehele gebruiksperiode duidelijk verminderen. Stel daarnaast aanvullende veiligheidsmaatregelen vast ter bescherming van de gebruiker gegen de invloeden van geluid en/of trillingen, zoals: Onderhoud van het elektrisch gereedschap en de inzetgereedschappen, warmhonden van handen, organiseatie van de werkzaamheden.

Geluidsinformatie

Geluidsemissieniveau (LpA)	83 dB(A)
Onzekerheit geluidsemissieniveau (KpA)	3 dB(A)
Geluidsvermogensniveau (lWA)	94 dB(A)
Onzekerheit geluidsvermogensniveau (KWA)	3 dB(A)

Trillingsinformatie

Andere toepassingen, zoals doorslijpen, kuren leiden tot afwijkende trillingswaarden.

Oppervlakteslijpen met trillingsgedempte handgreep (aG)	3,8 m/s2
Onzekerheid (K)	1,5 m/s2

5.2 Accu

Accuspanning	21,6 V
Omgevingstemperatuur bij gelebruik	-17 °C ... 60 °C
Opslagtemperatuur	-20 °C ... 40 °C
Accutemperatuur bij beginnen opladen	-10 °C ... 45 °C

6 Ingebruikneming

6.1 Accu aanbrengen

ATTENTIE

Gevaar voor letsel. Door het onbedoeld in werkig treden van de haakse slijper.

• Voordat u de accu aanbrengt dient u ervoor te zorgen dat de haakse slijperuitgeschakeld en de inschakelblokkering geactiveerd is.

ATTENTIE

Elektrisch gevaar. Door verruilde contacten kan kortsluiting optreden.

• Controller alvorens de accu aan te brengen of de contacten van de accu en de contacten van de haakse slijper schoon�.

ATTENTIE

Gevaar voor letsel. Wanner de accu Niet correct worden aangebracht, kan deze vallen.

• Controller of de accu goed in het apparaat is aangebracht, zodat deze Niet kan vallen en u of anderen kan verwonden.
• Breng de accu aan en controllerer of de accu goed in het apparaat zit.

6.2 Accu verwijdenen

Verwijder de accu.

6.3 Zijhandgreep monteren

Schroef de zichhandgreep vast in een van de daartoe bestemde schroefdraadbussen.

6.4 Beschermkap monteren of demonteren

ATTENTIE

Gevaar voor letsel. Het inzetgereedschap kan heet+zijn of scherpe randen hebben.

• Draag werkhandsschoenen bij de montage en demontage evenals bij afstelwerkzaamheden en het verhelpen van storingen.
  Lees de handleiding van de betreffende beschemkap.

6.4.1 Beschermkap monteren 7

De beschemkap heeft codeernokken die ervoor zorgen dat alleen een bij het apparaat passende beschemkap kan worden gemonteerd. De beschemkap loopt met zich codeernokken in de kapopname van het apparaat.

1. Plaats de beschermkap zo op de hals van de spel dat de beiden driehoeksmarkeringen op het apparaat en op de beschermkap gegenover elkaar staan.
2. Druk de beschermkap op de hals van de spel.
3. Druk de kap-ontgrendelingsknop in.
4. Draai de beschermkap tot denen vergrendelt en de kap-ontgrendelingsknop terugspringt.

Druk op de kap-ontgrendelingsknop en draai de beschemkap in de gewenste positie tot hij vergrendelt.

1. Druk de kap-ontgrendelingsknop in en draai de beschemkap totdat de beiden driehoeksmarkeringen op het apparaat en op de beschemkap gegenover elkaar staan.
2. Verwijder de beschemmkap.

6.5 Voorste afdekking monteren of demonteren E

Wanner met de voorste afdekking worden gewerkt, dan worden deze op de beschemkap aangebracht.

1. Plaats de voorste afdekking met de gesloten ziche op de standard beschemkap, tot de vergrendeling vastklikt.
2. Maak voor het demonteren de vergrendeling van de voorste afdekking los en verwijder deze van de standaard beschermkap.

6.6 Stofkap (doorslijpen) DC-EX 125/5"C aanbrengen E

• Plaats de compacte kap zo, dat de aan-/uitschakelaar alkijd vrij bereikbaar is en kan worden bediend.

6.7 Inzetgereedschap monteren of demonteren

ATTENTIE

Gevaar voor letsel. Het inzetgereedschap kan heetijken.

Draag werkhandsschoenen bij het verwisselen van het inzetgereedschap.

Diamantschijven moeten worden verrangen zodra de snij- resp. slijpprestatie merkbaar afneemt. In het algemeen is dit het geval als de hoogte van de diamantsegmenten minder dan 2mm is.

Andere schijftypen要去en worden verrangen zodra de snijprestatie duidelijk afneemt of delen van de haakse slijper (uit gezonderd de schijf) tijdens de werkzaamheden met het werkmaterial in contact komen.

Abrasieve doorslijpschijven要去en bij afloop van de vervaldatum worden verrangen.

6.7.1 Inzetgereedschap monteren 10

1. Verwijder de accu. Pagina 39
2. Controller of de O-ring in de spanflens aanwezig is en nicht beschadigd is.

Resultaat

De O-ring is beschadigd.

In de spanflens is geen O-ring geplaatst.

• Plaats een neue spanflens met O-ring.

• Plaats de spanflens volledig op de spindel, zodate hij niet kan verdraien.

• Plaats het inzetgereedschap.

WAARSCHUWING

Gevaar voor letsel. Bij het afremmen van de motor kan het inzetgereedschap losraken.

Wacht tot het inzetgereedschap tot stilstand is gekomen voordat u het inzetgereedschap of de spanmoer aanraakt.
Zet het inzetgereedschap en de spanflens met de spanmoer zo vast, dat bij het afremmen van de motor geen onderdelen van de spindel losraken.

1. Schroef de spanmoer overeenkomstig het aangebrachte inzetgereedschap vast.
2. Druk de spindelblokkearknop in en houd deze ingedrukt.
3. Draai met de spansleutel de spanmoer vast,That vervolgens de spindelblokkeerknop los en verwijder de spansleutel.

6.7.2 Inzetgereedschap verwijderen

1. Verwijder de accu. Pagina 39

ATTENTIE

Gevaar van breuk en onherstelbare beschadiging. Als de spindelblokkeerknop worden ingedrukt verwijl de spindel ronddraait, kan het inzetgereedschap losraken.

Druk de spindelblokkeerknop alleen in als de spindel stilstaat.

1. Druk de spindelblokkearknop in en houd deze ingedrukt.
2. Draai de spanmoer los door de spansleutel aan te brengen en deze linksom te draaien.
3. Laat de spindelblokkeerknop los en verwijder het inzetgereedschap.

6.7.3 Inzetgereedschap met snelspanmoer Kwick-Lock monterer

ATTENTIE

Gevaar voor breuk. Door te sterke slijtage kan de snelspanmoer Kwick-Lock breken.

Let erop dat de Kwick-Lock snelspanmoerijdens de werkzaamheden geen contact met de ondergrond maakt.
- Gebruik geen beschadigde snelspanmoer Kwick-Lock.

Inplaats van de spanmoer kan optioneel de snelspanmoer Kwick-Lock worden gebruikt. Hiermee konnen inzetgereedschappen zonder gereedschap worden gewisseld.

1. Verwijder de accu. Pagina 39
2. Reinig de spanflens en de snelspanmoer.
3. Plaats de spanflens op de spindel.
4. Plaats het inzetgereedschap.
5. Schroef de snelspanmoer Kwick-Lock tot de aanslag op het inzetgereedschap. Het opschrift Kwick-Lock is in vastgeschroefde toestand zichtaar.
6. Druk de spindelblokkearknop in en houd deze ingedrukt.
7. Draai het inzetgereedschap met de hand reckt som krachtig door tot de snelspanmoer Kwick-Lock vast aengedraaid is en LAST vervolgens de spindelblokkeerknop los.

6.7.4 Inzetgereedschap met snelspanmoer Kwick-Lock demonteren

1. Verwijder de accu. Pagina 39

ATTENTIE

Gevaar van breuk en onherstelbare beschadiging. Als de spindelblokkeerknop worden ingedrukt verwijl de spindel ronddraait, kan het inzetgereedschap losraken.

Druk de spindelblokkeerknop alleen in als de spindel stilstaat.

1. Druk de spindelblokkearknop in en houd deze ingedrukt.
2. Maak de snelspanmoer Kwick-lock los, door de snelspanmoer met de hand linksom te draaien.
3. Als de snelspanmoer Kwick-lock Niet met de hand kan worden losgedraaid, een spansleutel op de snelspanmoerplaatsen en deze linksom draaien.

Gebruik nooit een buistang, zodat de snelspanmoer Kwick-lock nicht beschadigd raakt.

1. Laat de spindelblokkerknop los en verwijder het inzetgereedschap.

6.7.5 Boorkroon monteren 2

1. Verwijder de accu. Pagina 39
2. Monteer de zichhandgreep. Pagina 39
3. Monteer de beschermkap. Pagina 39
4. Breng de boorkroon aan en draai deze handvast aan.
5. Druk de spindelblokkearknop in en houd deze ingedrukt.
6. Zet de boorkroon vast met een geschikte steeksleutel.
7. Laat cervolgens de spindelblokkearknop los en verwijder de steeksleutel.

7 Bediening

7.1 Slijpen

ATTENTIE

Gevaar voor letsel. Het inzetgereedschap kan plotseling blokkeren of blijven haken.

• Gebruik het apparaat algid met de zijhandgreep (optioneel met de beugelgreep) en houd het algid met beiden handen vast.

7.2 Doorslijpen

Werk bij het dooreljpen met een matige aanzet en kantel het apparaat of de dooreljpschijf nicht (werkholding circa 90^ op het snijvlak).

Profielen enkleine vierkante buizen worden het beste doorgeslepen door te beginnen bij dekleinstede doorsnede.

7.3 Afbramen

ATTENTIE

Gevaar voor letsel. De doorslijpschijf kan uiteenbarsten en losspringende delen+kennen voor letsel zorgen.

• Gebruik nooit doorslijpschijven voor het afbramen.

Beweeg het apparaat met een aanzethoek van 5^ tot 30^ en matige druk heb en weer.

Daardoor wordt het werkstuk Niet te warm, verkleurt het Niet en ontstaan er geen groeven.

7.4 Inschakelen bij aan-/uitschakelaar met inschakelblokkering

Met de aan-/uitschakelaar met inschakelblokkering kan de schakelaarfunctie worden gecontroleerd, het onbedoeld in werkig treten van het apparaat worden verhinderd.

1. Druk de inschakelblokkeringaar voren.

De aan-/uitschakelaar worden ontrendeld.

1. Druk de aan-/uitschakelaar volledig door.

De motor draait met stationair toerental.

7.5 Uitschakelen bij aan-/uitschakelaar met inschakelblokkering

Laat de aan-/uitschakelaar los.

De inschakelblokkering springt automatisch in de blokkeerstand.

8 Verzorging en onderhoud

WAARSCHUWING

Gevaar voor letsel bij aangebrachte accu!

Voor alle verzorgings- en onderhoudswerkzaamheden aktijd de accu verwijderen!

Verzorging van het apparatus

Vastzittend vuil voorzichtig verwijdersen.
- Reinig de ventilatiesleuven voorzichtig met een droge borstel.
- Het staat als een reinigen met een Licht vochtige reinigingsdoek. Geen siliconenhoudende reinigingsmiedelen gebruiken, waar dat deze de kunststof delen kannen aantasten.

Onderhoud van de Li-ion accu's

• De accu schoon en vrij van olie en vet honden.
• Hetuis alleen reinigen met een licht vochtige reinigingsdoek. Geen siliconenhoudende reinigingsmiddelen gebruiken, waar dat deze de kunststof delen kannen aantasten.
• Binnendringen van vocht vermijden.

Onderhoud

• Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werkung controleren.
• Bij beschadigingen en/of functiestoringen het product Niet gebruiken. Direct door Hilti Service latent repareren.
• Na verzorgings- en onderhoudswerkzaamheden alle afterschermingen aanbrengen en hun werkung contro- leren.

Voor een veilig gebruik alleen originele verrangingsonderdelen en verbruiksmaterialien gebruiken. Door ons vrijgeveen verrangingsonderdelen, verbruiksmaterialien en toebehoren voor uw product vindt u in uw Hilti Store of onder: www.hilti.group.

9 Transport en opslag van accu-apparaten

Transport

ATTENTIE

Onbedoeld in werking treden tijdens transport!

Vervoer het product altijd zonder aangebrachte accu's!

Accu's verwijderen.
Transporteer de accu's nooit zonder verpakking.
- Controller na een langdurig transport het apparaat en de accu's voor gebruik op beschadiging.

Opslag

ATTENTIE

Onbedoelde beschadiging door een defecte accu of door lekkende accu's !

Bewaar het product alsijd zonder aangebrachte accu's!

Bewaar het apparaat en de accu's indien möglichk koel en droog.
Bewaar accu's nooit in de zon, op een verwarming of ache ter een raam.
Bewaar het apparaat en de accu's buiten bereik van kinderen en onbevoegde personen.
- Controller na een langdurige opslag het apparaat en de accu's voor gebruik op beschadiging.

10 Hulp bij storingen

Bij storingen die Niet in deze tabellen zich aangegeven of die Niet zich kuren worden verholpen, kurz u zich tot unsere Hilti service wenden.

10.1 Foutopsporing

Storing Mogelijk oorzaak	Remedie
Accu raakt sneller dan gebruikelijk ontladen.	i-Zeer lage omgevingstemperatuur.	➢Laat de accu langzaam totde omgevingstemperatuuropwarmen.
Accu klikt nicht met een hoorbare "klik" in.	Vergrendelpallen van de accu ver-vuild.	➢Reinig de vergrendelnokken enbreng de accu waar aan.
1 LED knippert.Apparaat functioneert Niet.	Accu is ontladen.➢Vervang de	accu en laad delege accu op.
	Accu te heet of te koud.	➢Laat de accu langzaam totde omgevingstemperatuuropwarmen of afkoelen.
Alle 4 LED's knipperen.Apparaat functioneert Niet.	Apparaat is overbelast.	➢Laat de regelschakelaar los bedien deze opnieuw. Laat het apparaat daarna circa30 seconden onbelast draaien.
Sterke hitteontwikkeling in dehaakse slijper of de accu.	Elektrisch defect	➢Schakel het apparaat directuit, verwijdter de accu, controllererdeze, maar hem afkoelen neem contact op met de HiltiService.
Apparaat heeft geen volledigvermogen.	Er is een accu met een te geldingcapaciteit aangebracht.	➢Gebruik een accu met vol-doende capaciteit.
Geen remfunctie van de motor.	Accu is ontaden.➢Vervang de	accu en laad delege accu op.
	Apparaat is kortstondig overbelast.	➢Laat de regelschakelaar los enbedien deze opnieuw.

11 Recycling

Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kuren worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.

Accu's recyclen

Door onjuiste recycling van accu's konnen gevaren voor de gezondheid als gevolg van uittredende gassen of vloeistoffen ontstaan.

• Verzend of verstuur geen beschadigde accu's!
  Dek de aansluitingen met een Niet-geleidend materiaal af, om kortsluiting te vermijden.
  Recycle defecte accu's zo, dat ze Niet in handen van kinderen konnen belanden.
  Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf.

• Geef elektrisch gereedschap, elektronische apparaten en accu's Niet met het huisvuil mee!

12 RoHS (richtlij voor het beperken van het gebruik van gevaarlijke stoffen)

Onder de volgende links vindt u de tabel met gevaarlijke stoffen: qr.hilti.com/r3958236.

Aan het einde van deze documentatie vindt u een link waar de RoHS-tabel, als QR-code.

13 Fabrieksgarantie

• Neem bij VXeR over de garantievoorwaarden contact op met uw lokale Hilti dealer.

1.3 Simboluri in functie de produs

2.1 Instruktioni de protectie a muncii

6.4.1 Montarea capotei de protectie

6.4.2 Reglarea capotei de protectie

6.4.3 Demontarea capotei de protectie

1. Apasati butonul de deblocare a capotei si rotiti capota de protectie pana cand cele doua marcaje triunghiulare de pe capota de protectie si de pe aparat sunt orientate unul spre celalalt.
2. Extrageţi capota de protectie.

6.5 Montarea sau demontarea aparatorii frontale
