1.2 Vysvetleni značek

7.5 Vypnuti vypinače s pojistkou proti zapnuti

Uvolnete vypinač.

Pred začekkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo.
- Upostevajte varnostna navodila in opozorila v tej Dokumentaciji in na izdelku.
- Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila,Če izdelek posredujete drugim osebam.

1.2 Legenda

1.2.1 Opozorila

Oporozilna opozarjao na nevarnosti pri delu z izdelkom. Uporabljao se naslednje signalne besede:

NEVARNOST

NEVARNOST！

Za neosredno grozeco nevarnost, ki lahko priapelje do tezijth telesnih poskodb ali do smrti.

OPOZORILO

OPOZORILO！

Za morebitno grozeco nevarnost, ki lahko povzroci tezke telesne poškodbe ali smrt.

PREVIDNO

PREVIDNO！

Oznacuje mozno nevarno situaciono, ki lahko prielje do lazhij telesnih poškodb ali materialne skode.

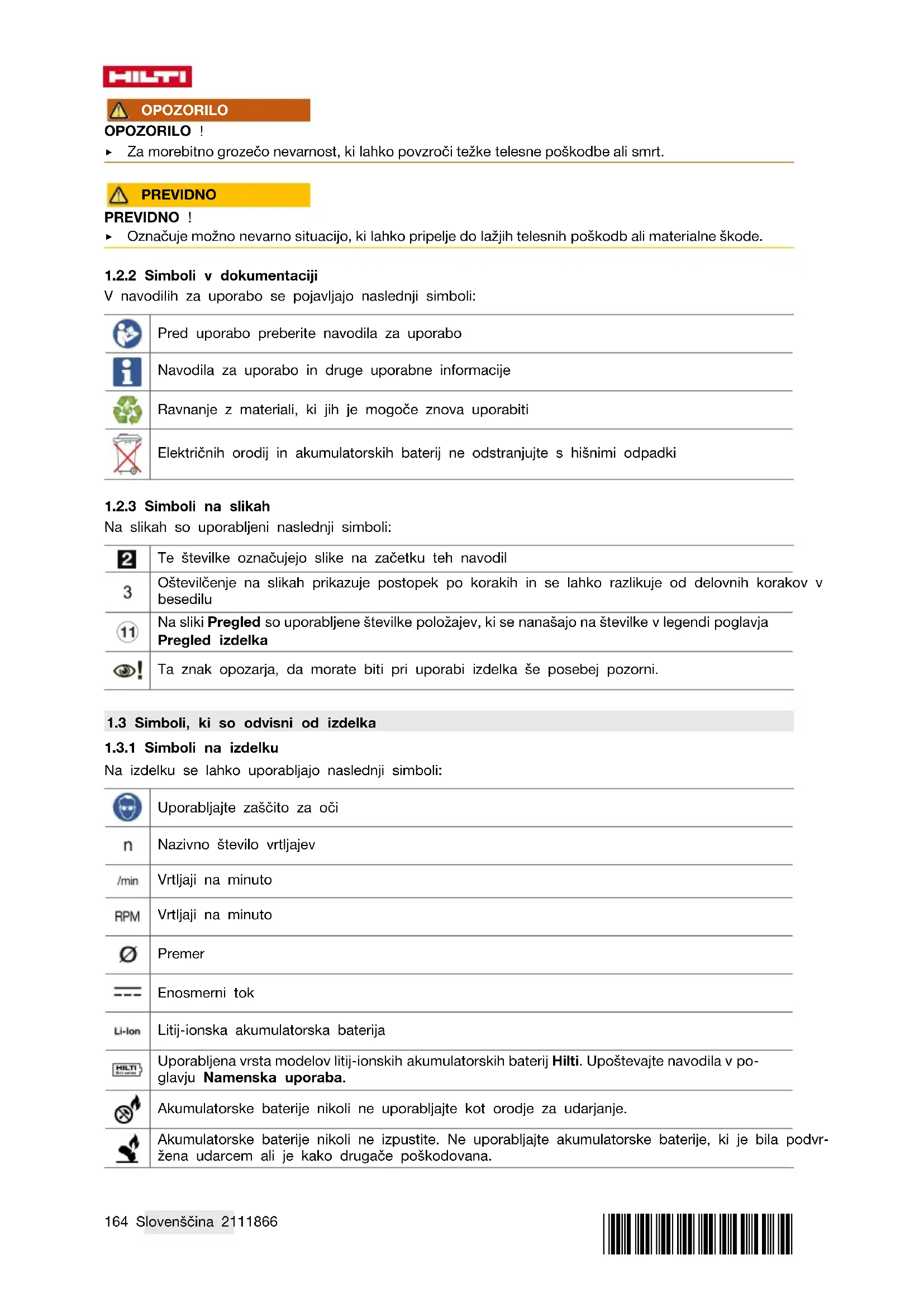

1.2.2 Simboli v dokumentaciji

V navodilih za uporabo se pojavljajo naslednji simboli:

Pred uporabo preberite navodila za uporabo

Navodila za uporabo in druge uporabne informacije

Ravnanje z materiali, ki jih je mogoce znova uporabiti

Elektrichnih orodij in akumulatorskh baterij ne odstranjujte s hišnimi odpadki

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji symboli:

Te stevilke označujejo slike na začetku teh navodil

3

Ostevilčenje na slikah prikazuje postopek po korakih in se lahko razlikujue od delovnih korakov v besedilu

11

Na sliki Pregled so uporabljene stevilke položajev, ki se nanašajo na stevilke v legendi poglavja Pregled izdelka

Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.

1.3 Simboli, ki so odvisni od izdelka

1.3.1 Simboli na izdelku

Na izdelku se lahko uporabljajo naslednji simboli:

Uporablajte zašcito za oci

n

Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.

Akumulatorske baterije nikoli ne izpustite. Ne uporabljajte akumulatorske baterije, ki je bila podvr-zena udarcem ali je kako drugace poskodovana.

1.4 Informaci e o izdelku

Izdelki so nameni professtalnim uporabnikom; uporablja, vzdruje in servisira jih lahko le pooblasceno in ustrezno usposobljeno osebj. To osebj je treba dodatno pouciti o nevarostih, ki se pojavljao pri delu. Izdelek in njegovi pripomocki so lahko nevarmi, ce jih neprvilno uporablja nestrokovno osebje in ce se uporabljao v nasprotju z namembnostjo.

Tipska oznaka in serijska stevilka sta navedeni na tipski plošćici.

• Serijsko stevilko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprasnji za našega zastopnika ali servis.

Informaci o izdelku

Kotni brusilnik AG 125-A22
Generacija 02
Serijska št.

1.5 Izjava o skladnosti

Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije.

Tehnična dokumentacija je na voljo tukaj:

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Posledice neupostevanja varnostnih opozoril so lahko elektrichi udar, pozar in/ali hude telesne poskodbe.

Vsa varnostna opozorila in navodila shranite za v prihodnje.

Poskrbite, da bo vaše delovno mesto vedno Čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzroćijo nezgode.
Prosimo, da elektricnega orodja ne uporabljate v okolju, kjer je nevarnost eksplozije in v katerem se nahajao gorljive tekocine, plini ali prah. Elektrica orodja povzrocajo iskrenje, zato se gorljiv prah ali pare lahko ynameio.
Ne dovolite otrokom in drugim osebam, da bi se med delom priblizale elektricnemu orodju. Druge osebe lahko odvrnejo va so pozornost in izgubili boste nadzor nad orodjem.

Elektricna varnost

• Izogibaje se telesnenu stiku z ozemljenimi povrsinami, kot so cevi, greli, stedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje elektrčega udara.
  Zavarujte elektricno orodje pred dezjem in vlago. Vstop vode v elektricno orodje povecuje nevarnost elektricnega udara.

Varnost oseb

Bodite zbrani in pazite, kaj delate. Dela z elektrichim orodjem se lotite razumno. Nikoli ne uporabljaje elektrichega orodja, ce ste utrujeni ali pod vplivom drog, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektrichega orodja lahko privede do resnih poskodb.
- Uporabljaje osebno zašcitno opre mo in vedno nosite zašcitna očala. Uporaba osebane zašcitne opreme, na primer protiprašne maske, nadsecih zašcitnih Čevljev, zašcitne celade in glusnikov, odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.
Preprecite nenameren zagon orodja. Preden elektricno orodje prikljucite na elektricno omrezej in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepricajte, da je izkljuceno. Ce med noosenjem elektricnega orodja prest drzite na stikalu oziroma ce na elektricno omrezej prikljucite vklopljeno orodje, lahko pride do nezgode.
- Preden vklopite elektricno orodje, z njega odstranite nastavitvena orodja ali vijačni ključ. Orodje ali kjiuc na vrtečem se delu orodja lahko privedeta do poškodb.

HILTI

• Izogibajte se neobicajni telesni drži. Poskrbite za varno stojisce in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali elektricno orodje.
• Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice ne smejo priti v stik s premikajocimi se deli orodja. Ne nosite ohlapne obleke ali nakita, ker ju lahko zagrabijo premikajoc i se deli orodja.
• Ce je na orodje możno namesititi priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so le-te prikljucene in jih uporabljate na pravilen način. Uporaba priprav za odsesavanje prahu zmanjišuje ogroženost zaradi prahu.

Uporaba elektricega orodja in ravnanje z njim

• Ne preobremenjute orodja. Uporabljaje samo elektrichno orodje, ki je predvideno za opravljanje vašega dela. Z ustreznim elektrichnim orodjem boste delali bolje in varneje v predvidenem območjuzmogljivosti.
  Ne uporabljaje elektricnega orodja, ki imaPokvarjeno stikalo. Elektricno orodje, ki ga ni mozno vklopit ali izklopiti, je nevarno in ga je treba popraviti.
  Pred nastavljanem orodja, menjav delov ali preden orodje odlozite, odstranite akumulatorsko baterijo. Ta previdnostni ukrep onemogoča nenameren zagon elektrčega orodja.
  Elektrica orodja, kijih ne uporabljate, shranujte izven dosega otrok. Naprave ne smejo uporabljati osebe, ki nisoseznanjene z delovanjem naprave oziroma niso prebrale teh navodil za uporabo. Elektrica orodja so nevarna, ce jih uporabljajo neizkušene osebe.
• Skrbno vzdružujte elektrčna orodja. Preverite, ali premikajovi se deli delujejo brezhibno in se ne zatikajo, oziroma ali kaksen del orodja ni zlomljen ali poskodovan do te mere, da bi oviral delovanje elektrčnega orodja. Pred ponovno uporabo je treba poskodovani del orodja popraviti. Vzrok za stevilne nezgode so prav slabo vzdruževa elektrčna orodja.
• Rezalna orodja naj Bodo ostra in Čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so bolje vodljiva.
  Elektricno orodje, pribor, nastavke itd. uporablajte v skladu s temi navodili. Pri tem upostevejte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Uporaba elektrichega orodja v druge, nepredvidene namene, lahko privede do nevarnih situacij.

Uporaba akumulatorskega orodja in ravnanje z njim

Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za poljenje dolocene vrste akumulatorskih baterij, lahko pride do požara, ce ga uporabite za poljenje drugih vrst akumulatorskih baterij.
- Za pogon elektrichnih orodij uporabljaje samo zanje predvidene akumulatorske baterije. Uporaba drugacnih akumulatorskih baterij lahko povzroci telesne poskodbe in pozar.
Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, zeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Iztekajoca tekočina lahko povzroci draženje koze in opekline. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poščite zdravniško pomoc.

Servis

• Elektricno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le takto bo tudi v prihodnje zagotovljena varna raba elektricnega orodja.

2.1.2 Splošni varnostni predpisi za brusenje, brusenje z brusilnim papirjem, delo zŽicnimi krtacami, poliranje in rezanje:

To elektricno orodje je namenjeno uporabi v funkciji brusilnika in rezalnika. Upostevajte vse varnostne predpise, navodila, slike in podatke, ki ste jih dobili skupaj z orodjem. Neupoštevanje naslednjih navodil lahko privede do elektricnega udara, požara oziroma težkih poskodb.
Elektricno orodje ni primerno za brusenje z brusilnim papirjem, delo z zičnimi krtacami in za poliranje. Nenamenska uporaba elektricnega orodja je lahko nevarna in lahko povzroci poskodbe.
Ne uporabljaje pribora, kiga proizvajalec ni posebej predvidel in priporoicil za to elektricno orodje. Ce lahko pribor pritrdite na vase elektricno orodje, to se ne pomeni, da je njegova uporaba varna.
Dovoljeno stevilo vrtljajev nastavka mora biti najmanj toliksnok je najvijsje stevilo vrtljajev elektricega orodja. Pribor, ki se vrti hitreje od dovoljenega, se lahko zlomi in koscki lahko odletijo.
Zunanji premer in debelina nastavkov morata ustrezati dimenzijam vašega elektrčega orodja. Napačno dimenzioniranih nastavkov ni možno dovolj zavarovati in nadzorovati.
Nastavek z navojnim nastavkom se mora natančno prilegati navoju brusilnega vretena. Pri nestavkih, ki jih namestite s pomočjo prirobnice, se mora premer luknje nastavka prilegati premeru

vpenjala prirobnice. Nastavki, ki na elektrichno orodje niso trdno pritrjeni, se vrtijo neenakomerno, mochno vibrirajo in lahko povzrocijo izgubo nadzora.

Ne uporablajte poskodovanih nastavkov. Pred vsako uporabo preverite nastavke, kot so brusilne plošće, glede odlomljenih delov in razpok; brusilne krožnike glede razpok in močne obrabe;Žične krtace pa glide nepitrjenih in poskodovanihŽic.Če vam elektrčno orodje ali nastavek padeta na tla, preverite, ali je prislo do poskodb ter po potrebi uporabite neposkodovan nastavek.Če ste nastavek pregledali in se odlocili za njegovo uporabo, pustite orodje delovati eno minuto pri rajvisjem stevilu vrtljajev, pri tem pa se skupaj z drugimi osebami umaknite iz ravnine vrtečega se nastavka. Poškodovani nastavki se v tem Času obićajno razletijo.
- Uporabljaje osebno zašcitno opre mo. Glede na vrsto dela uporabljaje šcitnik za obraz, zašcitno za oci ali zašcitna očala. Po potrebi uporabite protiprašno masko, zašcitno za sluh, zašcitne rokavice aliPOSEBEN predpasnik,ki vas obvarujed pred delci materiala.Zašcitite svoje oci pred delci,ki odletavajo pri razlicnih delih. Protiprašna maska ali maska za zašcitto dihal mora biti sposobna filtrirati prah,ki nestaja pri delu.Daljsa izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Poskrbite, da bodo druge osebe na varni razdalji od vašega območja dela. Vsak, ki vstopi v območje dela, mora nositi osebno zašcitno opremo. Odlomljeni deli obdelovanca ali nastavka lahko odletijo ter poskodujejo ljudi tudi izven neposrednega delovnega območja.
Pri izvajanu del, pri katerih lahko pride do stika elektricnega orodja s skritimi elektricnimi vodi, orodje prijemajte samo za izolirane priemalne povrsine. Pri stiku z vodnikom pod napetostjo lahko napetost preide tudi na kovinske dele orodja in povzroci elektrici udar.
- Priključni kabel zavarujte pred vrtečim se nastavkom. Če izgubite nadzor nad orodjem, lahko le-to prereže priključni kabel ali ga zagrabi ter povlac vešo dlan ali roko v stik z vrtečim se nastavkom.
Nikoli ne odlagajte elektricnega orodja, se preden se nastavek popolnama ustavi. Vrteci se nastavki lahko pridejo v stik z odlagalno povrsino, pri cemer izgubite nadzor nad elektricnim orodjem.
- Ne prenašajte delujočega elektrichega orodja. Vrteči se nastavki lahko po nasreči zagrabijo vašo obleko in s tem povzročijo, da pride nastavek v stik z vašim telesom.
- Redno Čistite prezračevalne odprtine svojega elektricnega orodja. Ventilator motorja vlece prah v ohišje, velika količina zbranega kovinskega prahu pa lahko povzroči nevarnosti elektricnega izvora.
Elektricnega orodja ne uporabljaje v blizini gorljivih snovi. Gorljiva snov se lahko zaradi isker vname.
Ne uporabljaje nestavkov, ki zahevajo uporabo tekochih hladilnih sredstev. Uporaba vode in drugih tekochih hladilnih sredstev lahko privede do elektricega udara.

Povratni udarec in pripadajoca varnostna navodila

Povratni udarec je trenutna reakcija na zatikanje ali blokado vrtecega se nastavka, kot so brusilne plošće, brusilni krožniki,Žične krtače itd. Zatikanje oz. blokiranje povzroči nenadno zaustavitev vrtecega se nastavka.

Pri tem pride do nenadzorovanega sunka elektricnega orodja nasproti smeri vrtenja nastavka na mestu blokade.

Če se npr. brusilna plošča zatakne ali blokira v obdelovancu, se lahko ujame rob brusilne plošće, ki je v obdelovancu, ter povzroči sunek brusilne plošće iz obdelovanca ali povratni udarec. Brusilna plošča se pri tem premakne proti uporabniku ali pa stran od njega, odvisno od smeri vrtenja plošće na mestu blokade. Brusilna plošča lahko tudi poči.

Povratni udarec je posledica napačne oziroma neustrezne uporabe elektrichega orodja. Izogniti se mu je mogoče s primernimi varnostnimi ukrepi, ki so opisani v nadaljevanju.

Trdno drzite elektricno orodje in postavite svoje telo in roke v položaj, v katerem boste lahko prestrezali povratne udarce. Ce imate na voljo dodatni ročaj, ga vedno uporablajte za kar njboljš nadzor nad povratnimi silami in reakcijskimi momenti pri zagonu orodja. Uporabnik lahko z ustreznimi previdnostnimi ukrepi obvladuje sile povratnih udarcev in reakcijske sile.
Z rokami nikoli ne segajte v blizino vrtecih se nastavkov. Nastavek lahko pri povratnem udarcu zadane ob vašo roko.
- Izogibajte se območja, kamor se premika elektricno orodje pri povratnem udarcu. Povratni udarec požene elektricno orodje v smeri nasproti gibanju brusilne plošće na mestu blokade.
- Se posebej previdni bodite pri delu v vogalih, na ostrih robovih itd. Pazite, da nastavek ne odskakuje od obdelovanca in da se ne zaskovi. V vogalih, na ostrih robovih ali pri odskakovanje obstaja večja verjetnost, da se vrteče se elektrčno orodje zaskovi. Pri tem pride do izgube nadzora in do povratnega udarca.
Ne uporabljaje zaginih listov in veriznih koles. Taksni nastavki pogosto povzrocajo povratne udarce in izgubo nadzora nad elektricim orodjem.

Posebna varnostna opozorila za brusenje in rezanje:

• Uporabljajeismo brusilna telesa,ki so predvidena za vase elektricno orodje,ter pripadajoce zašcitnePokrove.Brusilnih teles,ki niso predvidena za uporabo z vašim elektricnim orodjem,ni možno dovolj zašcititi in so zato nevarna.
• Brusilne plošće z vdolbino je treba namestiti tak, da njihova brusilna povrsina seega Čez raven roba zašcitnegaPokrova. Nepravilno namescene brusilne plošće, ki štrli Čez raven roba zašcitnegaPokrova, ni možno dovolj zašcititi.
  ZašcitniPokrov mora biti namescen na elektrichem orodju in nastavljen tak, da je zagotovljena kar majvisja stopnja varnosti, tj. da je proti uporabniku odprt kar majmanjsi del brusilnega telesa. ZašcitniPokrov varuje uporabnika pred odlomlienimi delci, pred nenamernim stikom z brusilnim telesom in iskrami, zaradi katerih se oblačila lahko vnamejo.
• Brusilna telesa uporabljaje samo za predvidene namene. Na primer: Nikoli ne brusite s stransko povrsino rezalne plošće. Rezalne plošće so namenjene odvizemanju materiala z robom plošće. Bočne sile lahko unićijo takšna telesa.

  Uporabljaje samo neposkodovane vpenjalne prirobnice ustrezne velikosti in oblike za izbrano brusilno ploščo. Ustrezne prirobnice podpirajo brusilno ploščo in tem zmanjsujuje nevarnost loma brusilne plošče. Prirobnice za rezalne plošče se lahko razlikujeo od tistih za brusilne plošče.
  Ne uporabljajeOCRbljenih brusilnih plošč, ki pripadajo večjin elektrčinim orodjem. Brusilne plošče vecjih elektrčniH orodij niso konstruirane za visje stevilo vrtljajev manjsih elektrčniH orodij in lahko počijo.

Dodatna varnostna opozorila za rezanje:

• Izogibajte se blokadi rezalne plošće ali preveliki sili pritiska. Ne izvajte preglobokih rezov. Preobremenjevanje rezalne plošće poveča napetosti in s tem verjetnost zatikanja in blokiranja, s tem pa možnost povratnegа udarca in loma telesa rezalnega orodja.
• Izogibajte se območju pred in za vrtečo se rezalno plošćo. Kadar potiskate rezalno plošćo v obdelovancu stran od sebe, lahko ob povratnem udarcu elektricno orodje z vrtečim se orodjem sune neposredno vVAS.
• Ce se rezalna plošča zatakne ali ko prekinete delo, izklopite orodje in ga držite pri miru toliko Časa, da se plošča ustavi. Dokler se rezalna plošča vrti, je ne poskusajte povleči iz reza, sicer lahko pride do povratnega udarca. Ugotovite in odpravite vzroke zatikanja.
  Dokler je delovno orodje v obdelovancu, elektricnega orodja ne vklaplajte znova. Preden previdno nadalujete z rezanjem, pocakajte, da rezalna plošca doseze polno stevilo vrtljajev. Sicer se lahko plošca zatakne, skoči iz obdelovanca ali povzroci povratni udarec.
• Plošće in večje obdelovance podprite, da zmanjsate tveganje povratnega udarca zaradi blokade rezalne plošće. Večji obdelovanci se lahko upognejo pod lastno težo. Obdelovanec je treba podpreti na obeh straneh plošće, in sicer takо v blizini reza kot tudi pod robom.
• Se posebej previdni bodite pri „potopnih rezih“ v obstojee stene ali v območja s skritimi napeljavami. Rezalna plošča lahko pri potopnem rezu zareže v plinske in vodovodne cevi, elektricne kable in druge predmete, kar privede do povratnega udarca.

2.1.3 Dodatna varnostna opozorila

Varnost oseb

• Izdelek uporabljaje samo v tehnicno brezhibnem stanju.
• Orodja nikoli na noben način ne spreminajte.
  Ne dotikajte se vrtecih se delov - nevarnost poskodb!
  Tudi pri menjavanju nastavkov nosite zašcitne rokavice. Če se dotaknete nastavkov, se lahko urežete in opečete.
  Pred pricetkom dela ugotovite razred nearnosti nestajaocega prahu. Pri delu z orodjem uporablajte le industrijske sesalnike z uradno potrjenim zašcitnim razredom v skladu z lokalno zakonodajo o zašcit pred prahom. Prah nikaterih materialov, kot so npr. premazi, ki vsebujejo svinec, nekatere vrste lesa, beton/zid/kamnine, ki vsebujejo kremen, minerali in kovine, je lahko zdralju škodljiv.
  Poskrbite za dobro prezračevanje delovnega mesta in po potrebi nosite masko za zašcito dihal, ki je namenjena za zašcito pred dolocenim prahom. Stik s prahom ali vdirhavanje prahu lahko pri uporabniku ali osebah, ki so v blizini, povzročita alergicne reakcjte ali bolezni dihal. Prah dolocenih materialov, kot npr. hrast ali bukev, velja za kancerogen, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromati, sredstvo za zašcito lesa). Z materialom, ki vsebuje azbest, smejo delajo le strokovnjaki.
  Med delom si privošcite odmor in razgibalne vaje za boljso prekrvavitev prstov. Pri daljsem delu lahko tresljaji povzroćijo motnje prekrvavitve in ŽivčegaSYSTEMa na prstih, rokah in zapestjih.

Elektricna varnost

Preden začnete z delom, preverite, ali so v delovnem območju skriti elektrčni vodi, plinske in vodovodne cevi. Zunanzi kovinski deli na orodju lahko povzroćijo elektrčni udar, če nahote poškodujete elektrčni vod pod napetostjo.

Skrbno ravnanje z elektricnimi orodji in njihova uporaba

• Rezalinih plosc ne uporabljajte za grobo brusenje.
  Zategnite nastavek in prirobnico. Ce nastavka in prirobnice ne zategnete, se lahko po izklopu nastavek pri zaviranju z motorjem orodja sname z vretena.
• Upostevajte navodila proizvajalca za uporabo in shranjevanje brusilnih plošć.

2.1.4 Skrbno ravnanje z akumulatorskimi baterijami in njihova uporaba

• Upostevaljte posebne smernice za transport, skladijscenje in uporabo litij-ionskih akumulatorskih baterij.
  Akumulatorskih baterij ne izpostavljajte visokim temperaturam, neosredni soncni svetlobi in ognju.
  Akumulatorskh baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80^ ali sezigati.
  Ne uporabljaje ali ne polnite akumulatorskih baterij, ki jih je przyadel elektrichi udar, so padle vec kot en meter v globino ali pa so bile kako drugace poškodovane. V tem primerus se vedno obrnite na servis Hilti.
• Ce je akumulatorska baterija prevroca, da bi se je dotaknili, je morda v okvari. Odložite izdelek na negorljivo mesto, ki je dovolj oddaljeno od gorljivih materialov, kjer ga lahko opazujete, in počakajte, da se ohladi. V tem primeru se vedno obrnite na servis Hilti.

3 Opis

① Gumb za sprostitev zašcitnegaPokrova
Gumb za blokado vretena
③ Prezracevalreze
Tipka za sprostitev z dodatno funkcijo aktiviranja prikaza stanja napoljenosti
⑤ Akumulatorska baterija
6 Zapora vklopa
⑦ Stikalo za vklop in izklop
Stranski ročaj, ki blaži udarce
Vreteno
10 Standardni zašcitniPokrov
Vpenjalna prirobnica z O-obrockom
⑫ Rezalno-brusna plošca/plošca za grobo brusenje
Pritezna matica
Hitrovpenjalna matica Kwik lock (dodatna oprema)
15 Zatezni kluč

3.2 Namenska uporaba

Opisan izdelek je ročni akumulatorski kotni brusilnik. Namenjen je takо rezanju in grobemu brusenju kovinskih ter mineralnih materialov kot vrtanju plošćic brez uporabe vode. Uporablja se lahko samo za suho brusenje in rezanje.

HILTI

• Rezanje, zarezovanje in grobo brusenje mineralnih snovi je dovoljeno samo, ce uporabljate ustrezen zašcitniPokrov (na voljo kot dodatna oprema).
• Pri obdelavi mineralnih podlag, kot sta na primer beton in kamen, uporabljajePokrov za odsesavanje prahu, ki je prerilagojen za ustrezen sesalnik za prah Hilti.
  Za ta izdelek uporabljaje zgol litij-ionske akumulatorske baterije Hilti iz vrste modelov B 22.
  Za te akumulatorske baterije uporabljaje le polnilnike serije C4/36 podjetja Hilti.

3.3 Obseg dobave

Kotni brusilnik, stranski ročaj, standarden zašcitniPokrov, sprednjiPokrov, vpenjalna prirobnica, vpenjalna matica, zatezni ključ, navodila za uporabo.

Druge systemske izdelke, ki so dovoljeni za vaš izdelek, majdete v centru Hilti Store ali na splletni strani: www.hilti.group

3.4 Temperaturna zašcita orodja

Temperaturna zaščita motorja nadzoruje porabo toka in segrevanje motorja ter na ta način ščiti orodje pred pregrevanjem.

Pri preobrenitvi motorja zaradi prevelike pritisne sile se moč orodja občutno zmanjsa ali pa se orodje ustavi. Če zaradi preobrenitve pride do zaustavitve orodja ali znižanja števila vrtljajev, je treba orodje razbreniti in pustiti, da deluje v prostem teku pribl. 30 sekund.

3.5 ZaščitniPokrov'spreadnjimPokrovom2

Za grobo bruşenje z ravniemi plošcami za grobo bruşenje in za rezanje z rezalno-brusnimi plošcami pri obdelavi kovinskih materialov uporabljajteedo standardni zašcitniPokrov s sprednjimPokrovom.

3.6 ProtiprašniPokrov (rezanje) DC-EX 125/5"C kompaktniPokrov (pribo

Za rezanje mineralih povrsin z diamantnimi brusno-rezalmimi plošami uporabite kompaktniPokrov DC-EX 125/5" C.

PREVIDNO Obdelovanje kovin temPokrovom je prepovedano.

3.7 ProtiprašniPokrov (brusenje) DG-EX 125/5" (pribor)

Brusilni system je namenjen priložnostnemu brusenju mineralnih povrsin z diamantnimi loncastimi brusi.
PREVIDNO Obdelovanje kovin s temPokrovom je prepovedano.

3.8 Prikaz stanja napoljenosti litij-ionske akumulatorske baterije

Prikaz stanja napoljenosti litij-ionske akumulatorske baterije se prikaze po pritisku ene od obeh tipk za sprostitev akumualtorske baterije.

Stanje Pomen
Svetijo 4 LED-diode. Stanje napoljenosti: 75 %	do 100 %
Svetijo 3 LED-diode. Stanje napoljenosti: 50 %	do 75 %
Svetija 2 LED-diodi. Stanje napoljenosti: 25 %	do 50 %
Sveti 1 LED-dioda. Stanje napoljenosti: 10 % do	25 %
1 LED-dioda utripa.	Stanje napoljenosti: < 10 %

Med delom in takoj po koncu dela ni mogoce ochodavati stanja napoljenosti. Pri utripajoocih LEDdiodah indicatorja napoljenosti akumulatorskih baterij, prosimo, upostevajte navodila v poglavju Iskanje napak.

4 Potrošni material

Uporabite lahko samo plošće, vezane z umetno smolo in armirane z vlakni, za najv. 0 125 mm, za katere sta dovoljena stevilo vrtljajev najmanj 11.000/min in obodna hitrost 80 m/s.

Debelina plosc za grobo bruosenje sme biti najvec 6,4 mm, debelina rezalno-brusilnih plosc pa njvec 3 mm.

POZOR! Za rezanje ali zarezovanje z rezalno-brusnimi plošćami vedno uporabljaje standardni zašcitniPokrov z dodatnim sprednjemPokrovom ali popolnama zaprt protiprašniPokrov.

Plošće

	Uporaba Kratka oznaka Podlaga
Abrazivna rezalno-brusilna plošča Rezanje, zarezova-nje	AC-D kovine
Diamantna rezalno-brusilna plošča Rezanje, zarezova-nje	DC-TP, DC-D (SPX, SP, P)	mineralni materiali
Abrazivna plošča za grobo bruşenje Grobo bruşenje AG-D,	AF-D, AN-D kovine
Diamantna plošča za grobo bruşenje Grobo bruşenje DG-CW (SPX, SP, P)	mineralni materiali
Diamantna vrtalna krona Vrtanje plošćc ic DD-M14 mineralni	materiali

Dodelitev plošč k ustrezni opremi

Pol.	Pribor AC-D AG-D AF-	D	AN-	DG-CW	DC-D	DD-M14
A	ZaščitniPokrov	X	X	X	X	X	X	X	X
B	SprednjiPokrov (v pove-zavi z A)	X	—	—	—	—	—	X	—
C	ProtiprašniPokrov (brusenje) DG-EX 125/5"	—	—	—	—	—	X	—	—
D	ProtiprašniPokrov (re-zanje) DC-EX 125/5"C (v povezavi z A)	—	—	—	—	—	—	X	—
E	Stranski ročaj	X	X	X	X	X	X	X	X
F	Ločni ročaj DCBG 125(dodatna oprema za E)	X	X	X	X	X	X	X	X
G	Zatezna matica	X	X	X	X	X	X	X	—
H	Vpenjalna prirobnica	X	X	X	X	X	X	X	—
I	Kwik lock (dodatnaoprema za G)	X	X	X	X	—	X	X	—

5 Tehnični podatki

	AG 125-A22
Nazivna napetost	21,6 V
Nazivno stevilo vrtljajev	9.500 vrt/min
Maksimalen premer plošće	125 mm
Teža v skladu z EPTA Procedure 01 vključno z akumulatorsko baterij B22/8.0	3,3 kg
Navojno pogonsko vreteno	M14
Dolžina vretena	22 mm

5.1 Informacije o hrupu in vrednosti tresljajev so dolocene v skladu z EN 60745

Vrednosti zvočnega tlaka in tresljajev, ki so navedene v teh navodilih, so izmerjene v skladu s standardnim merilnim postopkom in se lahko uporabijo za medsebojno primerjavo elektrčnih orodij. Primerne so tudi za predhodno oceno izpostavljenosti. Navedeni podatki ponazarjao dejansko uporabo elektrčnega orodja. Če elektrčno orodje uporabljate za druge namene, ze neustrezniimi nastavki ali ga ne vzdřužete pravilno, lahko vrednosti odstopajo. To lahko znatno poveča izpostavljenosti v celotnam delovnem Časovnem obdobju. Za točno oceno izpostavljenosti je treba upoštevati tudi Ācas, ko je orodje izkljuceno ali pa deluje, a ni dejansov uporabi. To lahko znatno zmanjiša izpostavljenosti v celotnam delovnem Časovnem obdobju. Upoštevajte dodatne varnostne ukrepe za zašito uporabnika pred učinkom zvoka in/ali tresljaji, na primer: Vzdřevanje elektrčnega orodja in nestavkov, zašita rok pred mrazom in organizija poteka dela.

Podatki o hrupu

Raven emisije zvočnega tlakap/L	83 dB(A)
Negotovost ravni zvočnega tlakap/K	3 dB(A)
Raven zvočne moči (L)	94 dB(A)
Negotovost ravni zvočne moči (H)	3 dB(A)

Podatki o tresljajih

Pri drugih vrstah uporabe, kot je rezanje, se lahko pojavijo drugačne vrednosti tresljajev.

Povrsinski brusenje z ročajem za zmanjšanje tresljajevn.a	3,8 m/s2
Negotovost (K)	1,5 m/s2

5.2 Akumulatorska baterija

Delovna napetost akumulatorske baterije	21,6 V
Temperatura okolice med delovanjem	-17 °C ... 60 °C
Temperatura skladišenja	-20 °C ... 40 °C
Temperatura akumulatorske baterije ob začetaku polnjenja	-10 °C ... 45 °C

6 Pred uporabo

6.1 Vstavljanje akumulatorske baterije

PREVIDNO

Nevarnost poškodb. Zaradi nenamerernaega vklopa kotnega brusilnika.

Pred vstavljanem akumulatorske baterije se prepričajte, da je kotni brusilnik izklopljen in da je aktivirana zapora vklopa.

PREVIDNO

Nevarnost elektricnega udara. Zaradi umazanih kontaktov lahko pride do kratkega stika.

• Preden akumulatorsko baterijo vstavite v orodje preverite, da na kontaktih akumulatorske baterije in na kontaktih v kotnem brusilniku ni tujkov.

PREVIDNO

Nevarnost poskodb. Če akumulatorska baterija ni vstavljena pravilno, lahko med delom izpade iz orodja.

Preverite, ali je akumulatorska baterija pravilno vstavljena v orodje, tak da ne bo izpadla in s tem ogrozala druge osebe v blizini.
Vstavite akumulatorsko baterijo in preverite, ali je ta prvilno in varno namescena v orodju.

6.3 Montaža stranskega ročaja

Privijte stranski rocaj na eno od predvidenih navojnih puš.

6.4 Montaza ali demontaza zašitnegaPokrova

PREVIDNO

Nevarnost poškodb. Nastavek je lahko vroč ali ima ostre roabove.

Zašitne rokavice uporabite pri montaži, demontaži, nastavitvah na orodju in odpravljanju motenj.
- Upostevajte navodila za montažo ustreznegа zašcitnegaPokrova.

6.4.1 Montaža zašcitnegаPokrova

ZašcitniPokrovimakodirnimehanizem,kizagotavlja,dasenarodjelahko namesti leustrezni zašcitni.
pokrov.ZašcitniPokrovskodirnimmehanizmomseusedevsprejemndelnarodju.

1. Namestite zašcitniPokrov na vreteno tako, da sta obe trikotni oznaki na zašcitnemPokrovu in na orodju ena nasproti drugi.

2. Potisnite zašcitniPokrov na grlo vretena.

3. Pritisnite gumb za sprostitevPokrova.
4. Zavrtite zašcitniPokrov, da se zaskovi in da gumb za sprostitevPokrova skoči nazaj.

6.4.2 Nastavitev zašcitnegaPokrova

Pritisnite gumb za sprostitev Pokrova in zavrtite zašcitniPokrov vŽeleni položaj, da se zaskovi.

6.4.3 Demontaža zašcitnegaPokrova

1. Pritisnite gumb za sprostitevPokrova ter zavrtite zašcitniPokrov tako, da si ležita trikotni oznaki na zašcitnemPokrovu in na orodju nasproti.
2. Odstranite zašcitniPokrov.

Če boste izvajali delo s sprednjimPokrovom, potem ga je treba namestiti na zašcitniPokrov.

1. Namestite sprednjiPokrov z zapto stranjo na standarden zašcitniPokrov takto, da se zaskovi.
2. Za demontazo odpritzaporo sprejdegaPokrova in jo odstranite s standardnega zašcitnegaPokrova.

6.6 Namestitev protiprasegaPokrova (rezanje) DC-EX 125/5"C

KompaktniPokrov namestite tako,da bo stikalo za vklop in izklop vedno prosto dostopno in bo z njim mogoce upravljati.

6.7 Montaza ali demontaza nastavkov

PREVIDNO

Nevarnost poškodb. Nastavek je lahko vroč.

• Pri menjavi nastavka uporabite zašcitne rokavice.

Diamantne plošće je treba zamenjati, takoj ko se učinek rezanja in brusenja občutno poslabša. Na splošno se to zgodi, ko je višina diamantnih segmentov manjsa od 2 mm.

Druge tipe plošč je treba zamenjati, takoj ko sezmogljinost rezanja občutno poslabša ali pa deli kotnega brusilnika (izven plošče) med delom pridejo v stik z obdelovancem.

Abrazivne plošće je treba zamenjati po preteku roka uporabnosti.

6.7.1 Namestitev nastavka 10

1. Odstranite akumulatorsko baterijo. stran 172
2. Preverite, ali je O-obroček namesčen v vpenjalni prirobnici in se prepričajte, da je neposkodovan.

Rezultat

O-obroček je poskodovan.

V vpenjalni prirobnici ni O-obrocka.

Vstavite novo vpenjalno prirobnico z O-obrockom.

1. Vpenjalno prirobnico na vreteno namestite tak, da se med delom ne bo obraçala.
2. Namestite nastavek.

OPOZORILO

Nevamost poškodb. Pri zaviranju motorja orodja se lahko nastavek sprosti.

Pred prijemanjem nastavka ali vpenjalne matice počakajte, da se nastavek popolnama umiri.
Zategnite nastavek in vpenjalno prirobnico z vpenjalno matico tak, da pri zaviranju motorja orodja z vretena ne bo odpadel noben del orodja.

1. Trdno privijte vpenjalno matico v skladu z uporabljenimi nastavki.
2. Pritisnite in drzite gumb za blokado vretena.
3. S ključem za pritezanje dobro zategnite vpenjalno matico, izpustite gumb za blokado vretena in odstranite ključ za pritezanje.

Nevarnost preloma ali unicenja. Ce boste med vrtenjem vretena pritisnili gumb za blokado vretena, se lahko nastavek loci od orodja.

Gumb za blokado vretena pritisnite samo, kadar vreteno miruje.

1. Pritisnite in drzite gumb za blokado vretena.
2. Sprostite vpenjalno matico, tak do namestite ključ za pritezanje in ga vrtite v nasprotni smeri urnega kazalca.
3. Izpustite gumb za blokado vretena in odstranite nastavek.

6.7.3 Montaža nastavka s hitrovpenjalno matico Kwik lo

PREVIDNO

Nevarnost preloma. Zaradi prekomerne obrabe se lahko hitrovpenjalna matica Kwik lock prelomi.

Pazite na to, da pri izvajanu del hitrovpenjalna matica Kwik lock ne bo v stiku s podlago.
- Ce je hitrovpenjalna matica Kwik lock poškodovana, je ne uporabljajte.

Namesto vpenjalne matice lahko po zeIjuporabite hitrovpenjalno matico Kwik lock. Tako lahko.
nastavke zamenjate brez dodatega orodja.

1. Odstranite akumulatorsko baterijo. stran 172
2. Očistite vpenjalno prirobnico in hitrovpenjalno matico.
3. Namestite vpenjalno prirobnico na vreteno.
4. Namestite nastavek.
5. Privijte hitrovpenjalno matico Kwik lock, dokler se ne naleze na nastavek.
   Napis na hitrovpenjalni matici Kwik lock je viden, ko je matica privita.
6. Pritisnite in drzite gumb za blokado vretena.
7. Nastavek z roko močno vrtite v smeri urnega kazalca, dokler ni hitrovpenjalna matica Kwik lock trdnov privita, potem spustite gumb za blokado vretena.

6.7.4 Demontaža nastavka s hitrovpenjalno matico Kwik lock

1. Odstranite akumulatorsko baterijo. → stran 172

PREVIDNO

Nevarnost preloma ali unicenja. Ce boste med vrtenjem vretena pritisnili gumb za blokado vretena, se Iahko nastavek loci od orodja.

Gumb za blokado vretena pritisnite samo, kadar vreteno miruje.

1. Pritisnite in drzite gumb za blokado vretena.
2. Odvijte hitrovpenjalno matico Kwik lock tak, da jo z roko vrtite v nasprotno smer urnega kazalca.
3. Če hitrovpenjalne matice Kwik lock ni mogoče odviti z roko, nano namestite ključ za pritezanje in ga zavrtite v nasprotno smer urnega kazalca.

Nikoli ne uporabljajecevnih klešć, saj lahko z njimi poskodujete hitrovpenjalno matico Kwik lock.

1. Izpustite gumb za blokado vretena in odstranite nastavek.

6.7.5 Montaza vrtalne krone 12

1. Odstranite akumulatorsko baterijo. stran 172
2. Montirajte stranski ročaj. → stran 172
3. Namestite zašcitniPokrov. stran 172
4. Namestite vrtalno krono in jo zategnite z roko.
5. Pritisnite in drzite gumb za blokado vretena.
6. Z ustreznim viličastim ključem zategnite vrtalno krono.
7. Izpustite gumb za blokado vretena in odstranite viličasti ključ.

7 Uporaba

7.1 Bru Shenje

PREVIDNO

Nevamost poskodb. Nastavek se lahko nenadoma zablokira ali zatakne.

• Orodje uporabljajte vedno z namešćenim stranskim ročajem (dodatna oprema z ločnim ročajem) in ga držite z obema rokama.

7.2 Rezanje

Pri rezanju srednej mochno pritiskajte na orodje in pazite, da se orodje ali rezalno-brusilna plošca ne zataketa (delovni položaj je pod kotom pribl. 90^ na rezalno ravnino).

Profile in majhne štirobe cevi najlažje prerežete, Če rezalno plošćo uporabljate na mestu z najmanjsim presekom.

7.3 Grobo brusenje

PREVIDNO

Nevarnost poskodb. Rezalno-brusna plošča lahko poči in odstopajoči deli lahko poskodujejo uporabnika.

S stikalom za vklop in izklop z blokado vklopa lahko bolje kontrlirate preklop stikala in takopreprecite nenameren vklop orodja.

1. Blokado vklopa pritisnite v smeri naprej.

Stikalo za vklop in izklop se sprosti.

1. Stikalo za vklop/izklop pritisnite do konca.

Motor orodja deluje v prostem teku.

7.5 Izklop s stikalom za vklop in izklop z blokado vklopa

Spustite stikalo za vklop in izklop.

• Blokada vklopa se samodejno prestavi v blokirni połozaj.

8 Nega in vzdhrževanje

OPOZORILO

Nevarnost poskodb, kadar je namescena akumulatorska baterija!

Pred servisinimi in vzdrrzevalnimi deli vedno odstranite akumulatorsko baterijo!

Nega orodja

• Sprijeto umazanijo previdno odstranite.
• Prezračevalne reže previdno očistite suho krtaco.
• Za cisicenje ohijsa uporabljajte samo rahlo navlaženo krpo. Za cisicenje ne uporabljajte cistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.

Nega litij-ionskih akumulatorskih baterij

• Akumulatorska baterija mora biti vedno Čista in nemastna.
• Za cischenje ohijsa uporabljaje samo rahlo navlazeno krpo. Za cischenje ne uporabljaje cistil, ki vsebujejo silikon, ker lahko poskodujejo plastiene dele.
• Preprecite vdor vlage.

Vzdrrzevanje

• Redno preverjaje, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.
• Izdelka ne uporabljajte, Če je poskodovan in/ali ne deluje brezhibno. Izdelek njak takoj popravi servis Hilti.
• Po končani negi in vzdřevanju namestite vse zašcitne naprave in preverite, ali delujejo brezhibno.

Za varno delo uporabljaje le originalne nadomestne dele in potrošni material. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete v servisem centru Hilti Store ali na splletni strani: www.hilti.group.

Nenamera poskodba zaradi poskodovanih akumulatorskih baterij oz. akumulatorskih baterij, iz katerih se izteka tekočina. !

• Izdelke vedno shranjujte brez namešcene akumulatorske baterije!

• Orodje in akumulatorske baterije hranite na hladnem in suhem mestu.
  Akumulatorskih baterij ne pušćajte na soncu, na ogrevalnih telesih ali za steklenimi površinami.

• Orodje in akumulatorske baterije skladišcite izven dosegao otrok ter nepooblašenih oseb.
  Pred uporabo orodja in akumulatorskih baterij po daljsem skladišcenju najprej preverite, ali je morda prislo do kaksnih poskodb.

10 Pomoč pri motnjah

V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na naš servis Hilti.

10.1 Motnje pri delovanju

Motnja	Možen vzrok	Rešitev
Akumulatorska baterija se prazni hitreje kot običajno.	Zelo nizka temperatura okolice.	Pustite, da se akumulatorska baterija počasi segreje na sobn temperaturo.
Akumulatorska baterija se pri namestitvi ne zaskovi slišno.	Zaskovi mehanizem na akumulatorski bateriji je umazan.	Očistite zaskovi mehanizem in ponovno vstavite akumulator-sko baterijo.
1 LED-dioda utripa. Orodje ne deluje.	Akumulatorska baterija je izpra-znjena.	Zamenjale akumulatorsko ba-terijo, izpraznjeno akumulator-sko baterijo pa napolnite.
	Akumulatorska baterija je prehla-dna ali prevroča.	Pustite, da se akumulatorska baterija počasi segreje ali ohlac na sobno temperaturo.
Vse 4 LED-diode utripajo. Orodje ne deluje.	Orodje je preobremenjeno.	Izpustite krmilno stikalo in ga ponovno vljučite. Nato pustite orodje prbl. 30 sekund delovat v prostem teku.
Motnja Možen vzrok Rešitev
Močno segrevanje kotnegabrusilnika ali akumulatorskebaterije.	Električna napaka ➔ Orodje takoj	izključite, odstra-nite akumulatorsko baterijo injo opazujte, počakajte, da seohladi ter se obrnite na servisHilti.
Orodje nima polne moči. Kapaciteta vstavljene akumulator-ske baterije ne zadostuju.	Uporabite akumulatorsko baterijo z zadostno kapaciteto.
Motor je brez funkcjije zavira-nja.	Akumulatorska baterija je izpr-znjena.	Zamenjaje akumulatorsko ba-terijo, izpraznjeno akumulator-sko baterijo pa napolnite.
	Orodje je za kratek Čas preobremnjeno.	Izpustite krmilno stikalo in ga ponovno vljučite.

11 Odstranjevanje

Orodja Hilti so preteznio izdelana iz materialov, ki jih je mogoce znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvršcanje materiala. V mnogih državah servisi Hilti prevzamejo va so odsluzeno orodje. O tem se pozanimaje pri servisni sluzbi Hilti ali svojem prodajnem svetovalcu.

Odstranjevanje akumulatorskih baterij

Zaradi nepravilnega odstranjevanja akumulatorskih baterij lahko pride do ogrozanja zdravja zaradi plinov ali iztekajoce tekocine.

• Poskodovanih akumulatorskih baterij ne posiljajte!
• PriključkePokrijte z neprevodnim materialom,tako da preprečite morebiten katki stik.
• Akumulatorske baterije shranjujte zunaj dosegat otrok.
• Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov.

Elektrichni orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinskijimi opadki!

12 RoHS (direktiva o omejevanju uporabe dolocenih nevarnih snovi)

Na spodnjih povezavah najdete preglednico z nevarnimi snovmi: qr.hilti.com/r3958236.

Povezavo do preglednice RoHS najdete na koncu tega dokumenta v obliki kode QR.

13 Garancija proizvajalca naprave

Prosimo, da se v primeru vprašanj obrnete na svojega lokalnega partnerja Hilti.

Originalne upute za uporabu

1 Podaci o dokumentaciji

Kutna brusilica, bočni rukohvat, standardni štitnik, prednjiPokrov, stezna prirubnica, stezna matica, stezni ključ, upute za uporabu.

Ostale proizvode sustava dopustene za Vaš proizvod naci cete u Vašoj Hilti Store ili na: www.hilti.group

3.4 Toplinska zašita uredajā

Toplinska zašita motora nadzire potrošnju struje, a time i zagrijavanje motora i na takav način štiti uredaj od pregrijavanja.

Kod preopterecenja motora zbog prevelikog potiska snaga uredaja se znatno smanjue pa moze doci do njegova zaustavljanja.

Ako dode do zastoja ili smanjenja broja okretaja uslijeed preopterecenja, morate rasteretiti uredaj i njime raditi u praznom hodu otprilike 30 sekundi.

3.5 Šitnik s prednjimPokrovom 2

Za grubu obradu s ravnim plocama za grubu obradu i za rezanje s reznim plocama pri obradi metalnih materijala koristite standardni stitnik s prednjimPokrovom.

3.6 Šitnik za prasinu (rezanje) DC-EX 125/5"C kompaktni šitnik (pribd)

Za rezanje mineralnih podloga s vrijamntim reznim pločama koristite kompaktni štinik DC-EX 125/5" C. OPREZ Obrada metala ovim štinnikom je zabranjena.

3.7 Šitnik za prasinu (brusenje) DG-EX 125/5" (pribor

Sustav za bruşenje je samo uvjetno prikladan za povremeno bruşenje mineralnih podloga dijamantnim lončastim pločama.

OPREZ Obrada metala ovim stitnikom je zabranjena.

3.8 Indikator stanja napunjenosti litij-ionske akumulatorske baterije

Stanje napunjesti prikazuje se nakon dodira jeder od dvaju tipki za deblokadu akumulatorske baterije.

Privijte bočni rukohvat na jeder od predvidenih otvora s navojem.

6.4 Montaža i demontaža šittnika

OPREZ

Opasnost od ozljede. Nastavci mogu biti vruci li ostri.

Uvrmite bočni rukohvat na jeder od predvidenih navojnih vretena.

6.4 Montiranje ili demontiranje zašitne haube

OPREZ

Opasnost od povrede. Alat za umetanje moze da bude vreo ili ostrih ivica.
- Nosite zašitne rukavice prilikom montaže, demontaže, radova na podesavanju i otklanjanju smetnji.
- Obratite pažnju na uputstvo za montažu odgovarajuce zašitne haube.

6.4.1 Montiranje zašitne haube

Zašitna hauba poseduje grebene za kodiranje, koji utvrduju da možete da montirateammojednu zašitnu haubu koja isključivo odgovara uredaju. Zašitna hauba radi pomocu svojih grebena za kodiranje u prihvatu haube za uredaj.

1. Zašitnu haubu postavite na vrat vretena tak do oba troughsta markera na zašitnoj haubi i uredaju stoje,.!.enan nasuprot drugome.
2. Pritisnite zašitnu haubu na vrat vretena.
3. Pritisnite dugme za deblokiranje zašitne haube.
4. Zašitnu haubu obrćite dok ne ulegne i ne iskoči dugme za deblokiranje haube.

6.4.2 Pomeranje zašitne haube

Pritisnite dugme za deblokiranje haube i zaistitu haubu obrcite u zejlenu poziciju dok ne ulegne.

6.4.3 Demontiranje zašitne haube

1. Pritisnite dugme za deblokiranje haube, a zašitnu haubu obrćite sve dok se oba trouglasta markera na zašitnoj haubi i na uredaju ne nadu jeder nasuprot drugome.
2. Izvadite zaistnu haubu.

6.5 Montiranje ili demontiranje prednjegPoklopca 3

Ako radite sa prednjimPoklopcem, onda ga nataknite na zašitnu haubu.

1. PrednjiPoklopac zatvorenom stranom postavite na standardnu zaistitu haubu dok blokada ne uklopi.
2. Za demontažu otvorite blokadu prednjegPoklopca i skinite je sa standardne zašitne haube.

6.6 Pozicioniranje skuplajača prasine (rezanje) DC-EX 125/5"C
