HASZNÁLATI ÚTMUTATÓ AG 125A22 HILTI

• Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.

• Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket.

• Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő figyelmeztetéseket használjuk: VESZÉLY VESZÉLY ! ▶ Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén. FIGYELMEZTETÉS FIGYELMEZTETÉS ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet. VIGYÁZAT VIGYÁZAT ! ▶ Ezzel a szóval hívjuk fel a figyelmet az olyan lehetséges veszélyhelyzetre, amely könnyebb személyi sérüléshez, vagy dologi kárhoz vezethet.

1.2.2 A dokumentációban használt szimbólumok

A következő szimbólumokat használjuk a jelen dokumentációban: Használat előtt olvassa el a használati utasítást Alkalmazási útmutatók és más hasznos tudnivalók Újrahasznosítható anyagokkal való bánásmód Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma- gyarázatában lévő számokra utalnak Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.150 Magyar 2111866 *2111866*

1.3 Termékhez kötődő szimbólumok

1.3.1 Szimbólumok a terméken

A terméken a következő szimbólumokat használhatjuk: Viseljen védőszemüveget Névleges fordulatszám Fordulat percenként Fordulat percenként Átmérő Egyenáram Li-ion akku A használt Hilti Li-ion akku típussorozata. Vegye figyelembe a Rendeltetésszerű használat fejezetben közölt adatokat. Az akkut soha ne használja ütőszerszámként. Ügyeljen arra, hogy ne ejtse le az akkut. Ne használjon olyan akkut, amelyet ütés ért vagy egyéb módon sérült. A készülék NFC technológiás, iOS és Android platformokkal kompatibilis adatátvitelhez használ- ható.

1.4 Termékinformációk

A termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket. A típusjelölés és a sorozatszám a típustáblán található. ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Sarokcsiszoló AG 125-A22 Generáció 02 Sorozatszám

1.5 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Biztonság

2.1 Biztonsági előírások

2.1.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet. Őrizzen meg minden biztonsági utasítást és útmutatást a jövőbeni használathoz.*2111866* 2111866 Magyar 151 Munkahelyi biztonság ▶ Tartsa tisztán a munkahelyét és jól világítsa meg. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. ▶ Ne dolgozzon azelektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket. ▶ Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszer- számot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások ▶ Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszek- rényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. ▶ Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be az elektromos kéziszerszámba, az növeli az áramütés kockázatát. Személyi biztonsági előírások ▶ Mindig figyelmesen dolgozzon, ügyeljen arra, amit csinál, és meggondoltan kezelje az elektromos kéziszerszámot. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Mielőtt az elektromos kéziszerszámot az akkumulátorra csatlakoztatja, felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet. ▶ Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.

Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. ▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszám használata és kezelése ▶ Ne terhelje túl a gépet. Munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonsá- gosabban lehet dolgozni. ▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be, sem kikapcsolni, veszélyes, és meg kell javíttatni. ▶ A gép beállítása, az alkatrészek cseréje vagy a gép lehelyezése előtt vegye ki az akkut. Ez az elővigyázatossági intézkedés meggátolja a gép szándékolatlan üzembe helyezését. ▶ A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. ▶ Mindig gondosan tartsa karban az elektromos kéziszerszámot. Ellenőrizze, hogy a mozgó alkat- részek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy meg- rongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos kéziszerszám működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. ▶ Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. ▶ Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. a jelen utasítások fi- gyelembevételével használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka152 Magyar 2111866 *2111866* sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Akkumulátoros szerszám használata és kezelése ▶ Az akkumulátort csak a gyártó által ajánlott töltőberendezésben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőberendezésben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. ▶ Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. ▶ Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. ▶ Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. Ha véletlenül mégis hozzáér, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel egy orvost. Szerviz ▶ Az elektromos kéziszerszámot csak szakképzett szerelő javíthatja, kizárólag eredeti pótalkatré- szek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad.

2.1.2 Biztonsági tudnivalók csiszoláshoz, csiszolópapírral történő csiszoláshoz, drótkefével vég-

zett munkálatokhoz, polírozáshoz és daraboláshoz: ▶ Ez az elektromos kéziszerszám használható csiszolóként és darabológépként. Vegye figyelembe a géppel együtt szállított biztonsági tudnivalókat, utasításokat, ábrákat és adatokat. A következő utasítások be nem tartása elektromos áramütést, tüzet okozhat és/vagy súlyos sérülésekhez vezethet. ▶ Ez az elektromos kéziszerszám nem alkalmas csiszolópapírral történő csiszolásra, drótkefével végzett munkára és polírozásra. Ha nem rendeltetésének megfelelően használja az elektromos kéziszerszámot, akkor az veszélyek kialakulásához és sérülésekhez vezethet. ▶ Ne használjon olyan tartozékot, amelyeket a gyártó nem kimondottan jelen elektromos kéziszer- számhoz tervezett és ajánlott. Az, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámon, még nem garantálja a biztonságos használatot. ▶ A betétszerszám megengedett fordulatszámának legalább olyan magasnak kell lennie, mint az elektromos kéziszerszámon feltüntetett legnagyobb fordulatszámnak. A megengedettnél gyorsabb forgás következtében a tartozék eltörhet és lerepülhet. ▶ A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszer- szám megadott méretének. A hibásan méretezett betétszerszámokat nem lehet megfelelően védeni vagy kontrollálni. ▶ A menetbetétes betétszerszámoknak pontosan kell illeszkedniük az elektromos kéziszerszám csiszolóorsójára. A karima segítségével szerelt betétszerszámok esetében a betétszerszám lyukátmérőjének a karima befogóátmérőjéhez kell illeszkednie. Azok a betétszerszámok, amelyek nem pontosan illeszkednek az elektromos kéziszerszámra, egyenetlenül forognak, erősen rezegnek, minek következtében elvesztheti a gép fölötti ellenőrzést. ▶ Ne használjon sérült betétszerszámokat. Minden egyes alkalmazás előtt ellenőrizze a betét- szerszámokat. Vizsgálja meg a csiszolótárcsákat a szilánkok lepattanása, repedések tekinte- tében, ellenőrizze, hogy a csiszolótányéron vannak-e repedések, az nem kopott-e, vagy nem használódott-e el erősen, ellenőrizze, hogy a drótkefe drótjai nem lazultak-e ki, vagy nem törtek-e ki. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, ellenőrizze, hogy az megsérült-e a leesés során, vagy használjon sérülésmentes betétszerszámot. Miután ellenőrizte és behelyezte a betétszerszámot, ügyeljen arra, hogy ön és az ön közelében lévő személyek a forgó betétszerszám síkján kívül tartózkodjanak, majd működtesse a gépet egy percig a legnagyobb fordulatszámon. A sérült betétszerszámok többnyire eltörnek ezalatt a tesztidőszak alatt. ▶ Viseljen személyi védőfelszerelést. Az alkalmazásnak megfelelően használjon arcvédőt, szemvé- dőt vagy védőszemüveget. Ha célszerű, akkor viseljen porvédő maszkot, hallásvédő felszerelést, védőkesztyűt vagy speciális kötényt, amely távol tartja az apró csiszoló- és anyagrészecskéket. Óvja a szemét az egyes alkalmazások során keletkező kirepülő idegen testektől. A por- és a légzőmaszk szűri az alkalmazás során keletkező port. Ha hosszú ideig van kitéve erős zajnak, halláskárosodást szenvedhet.

Ügyeljen arra, hogy a többi személy biztonságos távolságra tartózkodjon az Ön munkaterületétől. Mindenkinek, aki belép a munkaterületre, egyéni védőfelszerelést kell viselnie. A munkadarabról letört részek vagy a betétszerszám eltört darabjai szétrepülhetnek, és sérüléseket okozhatnak a közvetlen munkaterületen kívül is.*2111866* 2111866 Magyar 153 ▶ A gépet mindig csak a fogantyú szigetelt felületénél fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket találhat el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fém részei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet. ▶ Tartsa távol az elektromos csatlakozókábelt a forgó betétszerszámoktól. Ha elveszti a gép fölötti uralmat, akkor a gép átvághatja vagy elkaphatja az elektromos csatlakozókábelt, és a keze vagy a karja a forgó betétszerszámhoz érhet. ▶ Soha ne tegye le az elektromos kéziszerszámot addig, míg a betétszerszám nem áll le teljesen. A forgó betétszerszám hozzáérhet a felülethez, melyre helyezte, minek következtében elvesztheti az elektromos kéziszerszám fölötti uralmat. ▶ Szállítás, mozgatás közben ne működtesse az elektromos kéziszerszámot. A forgó betétszerszám elkaphatja a ruházatát, ha véletlenül hozzáér ahhoz, és a betétszerszám belefúródhat a testébe. ▶ Tisztítsa rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor kompresszora port szív be a gépházba, a vastagon felgyülemlett fémpor elektromos veszélyt okozhat. ▶ Ne használja az elektromos kéziszerszámot gyúlékony anyagok közelében. A gépből kiugró szikra meggyújthatja ezeket az anyagokat. ▶ Ne használjon olyan betétszerszámokat, amelyekhez folyékony hűtőanyag szükséges. Víz vagy egyéb folyékony hűtőanyag használata elektromos áramütést okozhat. Visszacsapódás és a megfelelő figyelmeztetések A gép visszacsapódása egy forgó betétszerszám, például egy csiszolótárcsa, csiszolótányér, drótkefe stb. beakadása vagy blokkolása következtében fellépő hirtelen reakció. A betétszerszám beakadása vagy blokkolása a forgó betétszerszám hirtelen leállását okozza. Ezáltal a kontrollálatlan elektromos szerszám a blokkolásban lévő betétszerszám forgásirányával ellentétes irányba halad. Ha pl. egy csiszolótárcsa megakad vagy blokkolódik a munkadarabban, akkor a munkadarabba belemerülő csiszolótárcsa széle beakadhat, ennek következtében a csiszolótárcsa kitörhet vagy visszacsapódást okozhat. Ekkor a csiszolótárcsa a gépet kezelő személy felé vagy tőle távolodó irányba mozoghat, aszerint, hogy a blokkolásban található tárcsa milyen irányban forog. Közben a csiszolótárcsa eltörhet. A visszacsapódás az elektromos kéziszerszám helytelen vagy hibás használatának következménye. Megfe- lelő óvintézkedésekkel, amelyekről a későbbiekben olvashat, a gép visszacsapódása megakadályozható. ▶ Tartsa biztosan az elektromos kéziszerszámot, és vegyen fel a testével és karjaival olyan pozíciót, amelyben fel tudja fogni a gép visszacsapódásából adódó erőket. Ha van a gépen kiegészítő markolat, akkor azt használja mindig, így a lehető legnagyobb kontrollt tudja kifejteni a visszacsapódásából származó erőkre és a gép gyorsjárata során jelentkező reakciónyomatékra. A gépet kezelő személy a megfelelő óvintézkedések megtétele által uralhatja a visszacsapódásból és a reakciónyomatékból származó erőket. ▶ Soha ne közelítse a kezét a forgó betétszerszámhoz. Visszacsapódás során a betétszerszám áthaladhat a keze fölött. ▶ Ne tartózkodjon abban a tartományban, amelybe a visszacsapódás következtében az elektromos kéziszerszám bekerülhet. A visszacsapódás következtében az elektromos kéziszerszám a blokkolásban lévő csiszolótárcsa mozgásával ellentétes irányba halad. ▶ Különösen óvatosan dolgozzon sarkok, éles peremek stb. közelében. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, vagy hogy beszoruljon abba. A sarkoknál, az éles peremeknél vagy visszapattanáskor a forgó betétszerszám hajlamos a beszorulásra. Ez a gép fölötti uralom elvesztését vagy a gép visszacsapódását okozza. ▶ Ne használjon lánc- vagy fogazott fűrészlapot. Az ilyen betétszerszám gyakran visszacsapódást okoz, vagy az elektromos kéziszerszám fölötti uralom elvesztéséhez vezet. Különleges biztonsági tudnivalók csiszoláshoz és daraboláshoz: ▶ Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolótestet és ahhoz tervezett védő- burkolatot használjon. Azokat a csiszolótesteket, amelyeket nem az adott elektromos kéziszerszámhoz terveztek, nem lehet megfelelően védeni és nem biztonságosak. ▶ A hajlított csiszolótárcsákat úgy kell felszerelni, hogy a csiszolófelület a védőburkolat pereme alatt legyen. A szakszerűtlenül felszerelt csiszolótárcsa, amely a védőburkolat pereme alól kilóg, nem védhető megfelelően. ▶ A védőburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a lehető legnagyobb fokú biztonság érdekében úgy kell beállítani, hogy a csiszolótest lehető legkisebb része mutasson szabadon a kezelő felé. A védőburkolat óvja a kezelőszemélyt a letöredező daraboktól, a csiszolótesttel való véletlenszerű érintkezéstől, valamint a szikráktól, amelyek meggyújthatják a ruházatot. ▶ A csiszolótesteket csak az ajánlott alkalmazási lehetőségekre szabad használni. Például: Soha ne csiszoljon a darabolótárcsa oldalfelületével. A darabolótárcsát a tárcsa élével történő anyaglehordásra tervezték. Ha ezt a csiszolótestet oldalirányú erőhatások érik, akkor azok széttörhetik a tárcsát.154 Magyar 2111866 *2111866* ▶ A kiválasztott csiszolótárcsához mindig sérülésmentes, megfelelő méretű és alakú szorítókarimát használjon. A megfelelő karima megtámasztja a csiszolótárcsát és ezáltal csökkenti a tárcsatörés veszélyét. A darabolótárcsákhoz használt karima eltérhet a többi csiszolótárcsa karimáitól. ▶ Ne használja nagyobb elektromos kéziszerszámok elkopott csiszolótárcsáit. A nagyobb elektromos kéziszerszámokhoz használt csiszolótárcsákat nem a kisebb elektromos kéziszerszámok magasabb fordulatszámára tervezték, ezért eltörhetnek. További különleges biztonsági tudnivalók csiszoláshoz és daraboláshoz: ▶ Kerülje el a darabolótárcsa blokkolását vagy a túl nagy rászorítóerőt. Ne végezzen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli az igénybevételt, valamint a tárcsák hajlamosságát a megakadásra vagy a blokkolásra. Ezáltal megnő a visszacsapódás vagy a csiszolótest törésének lehetősége. ▶ Ne tartózkodjon a forgó darabolótárcsa előtti és mögötti tartományban. Ha a darabolótárcsát a munkadarabban önmagától elfelé mozgatja, akkor visszacsapódás esetén az elektromos kéziszerszám a forgó tárcsájával egyenesen Ön felé vágódik.

Ha a darabolótárcsa beszorul vagy Ön megszakítja a munkát, kapcsolja ki a gépet, és tartsa nyugodtan addig, míg a tárcsa leáll. Soha ne próbálja meg a még forgó darabolótárcsát kihúzni a vágatból, egyébként a gép visszacsapódhat. Állapítsa meg és szüntesse meg a beszorulás okát. ▶ Ne kapcsolja be újra az elektromos kéziszerszámot addig, amíg az a munkadarabban van. Mielőtt nagy odafigyeléssel folytatná a vágást, működtesse a darabolótárcsát addig, amíg az eléri a teljes fordulatszámot. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból, vagy a gép visszacsapódását okozhatja. ▶ A beragadt darabolótárcsa a gép visszacsapódását okozhatja. Ennek elkerülése érdekében támassza ki a lemezeket vagy a nagyobb munkadarabokat. A nagyobb munkadarabok behajolhatnak saját súlyuk alatt. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mind a daraboláshoz közeli, mind az él felőli oldalon. ▶ Legyen különösen óvatos, ha meglévő falakon vagy más, be nem látható területen végez „merülővágást“. A bemerülő darabolótárcsa a gép visszacsapódását okozhatja gáz- vagy vízvezetéken, elektromos vezetéken vagy más objektumon végzett vágás közben.

2.1.3 Kiegészítő biztonsági tudnivalók

Személyi biztonsági előírások ▶ A terméket csak kifogástalan műszaki állapotban használja. ▶ Soha ne végezzen módosításokat vagy változtatásokat a gépen. ▶ Kerülje a forgó részekkel való érintkezést – sérülésveszély! ▶ A szerszámcsere közben is viseljen védőkesztyűt. A betétszerszám érintése vágási és égési sérüléseket okozhat. ▶ A munka megkezdése előtt tisztázza a munka során keletkező por veszélyességi besorolását. Használjon hivatalosan engedélyezett védelmi osztályú ipari porszívót, amely megfelel a helyi porvédelmi előírások- nak. Ólomtartalmú festékek, ásványok és a fém, néhány fafajta, beton / téglafalazat / kvarctartamú kövezet, valamint ásványok és fémek pora káros lehet az egészségre. ▶ Gondoskodjon a munkaterület jó szellőzéséről és szükség esetén viseljen az adott porhoz megfelelő légzőmaszkot. Ezen porok belélegzése vagy érintése a gép kezelőjénél vagy a közelében tartózkodóknál allergiás reakciót válthat ki, és/vagy légzési nehézséget okozhat. Bizonyos porok, mint például a tölgyfa vagy a bükkfa pora rákkeltő, különösen ha fakezelési adalékanyagokkal (kromát, favédő anyagok) együtt használják azokat. Az azbeszttartalmú anyagokat csak szakemberek munkálhatják meg. ▶ Tartson munkaszüneteket és végezzen gyakorlatokat ujjai jobb vérellátása érdekében. Hosszabb idejű munkavégzés esetén a rezgések zavart okozhatnak az ujjak, a kéz és a csukló véredényeiben vagy idegrendszerében. Elektromos biztonsági előírások ▶ A munka megkezdése előtt ellenőrizze a munkaterületet, hogy nincsenek-e rejtett elektromos vezetékek, ill. gáz- és vízcsövek. A külső fémrészek áramütést okozhatnak, ha munka közben véletlenül megsért egy elektromos vezetéket. Az elektromos kéziszerszámok gondos kezelése és használata ▶ Soha ne használjon darabolótárcsát csiszoláshoz. ▶ Húzza meg erősen a betétszerszámot és a karimát. Ha a betétszerszám és a karima nincs erősen meghúzva, akkor kikapcsolás után fennáll a veszély, hogy a betétszerszám a motor fékezéskor leold az orsóról. ▶ A csiszolótárcsa kezelésével és tárolásával kapcsolatosan vegye figyelembe a gyártó utasításait.*2111866* 2111866 Magyar 155

2.1.4 Akkumulátoros készülékek gondos használata és kezelése

▶ Vegye figyelembe a Li-ion akkumulátorok szállítására, tárolására és üzemeltetésére vonatkozó különleges irányelveket. ▶ Tartsa távol az akkut a magas hőmérséklettől és a tűztől. ▶ Az akkut tilos szétszedni, összepréselni, 80 °C fölé hevíteni vagy elégetni. ▶ Ne használjon vagy töltsön olyan akkut, amelyet ütés ért, egy méternél magasabbról leeset, vagy más módon sérült. Ilyen esetben feltétlenül forduljon a Hilti Szervizhez. ▶ Ha érintésre túl forró az akku, akkor lehet, hogy meghibásodott. Állítsa a terméket egy nem gyúlékony helyre, éghető anyagoktól elegendő távolságba, ahol megfigyelhető, és hagyja lehűlni. Ilyen esetben feltétlenül forduljon a Hilti Szervizhez. 3 Leírás

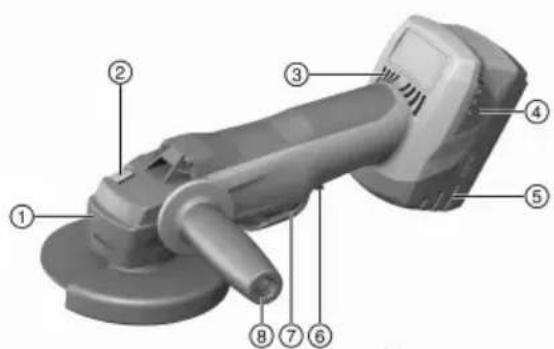

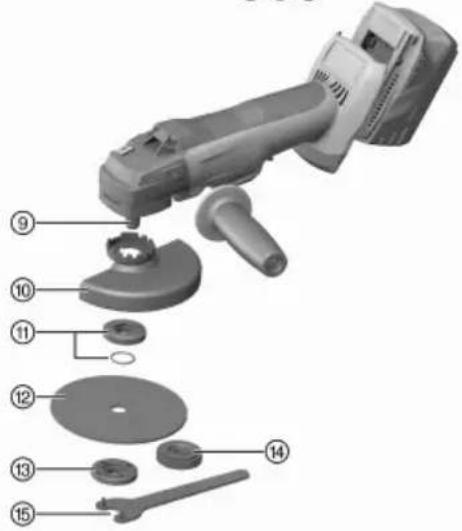

3.1 Termékáttekintés 1

Védőburkolat-kioldó gomb

Kioldógomb a töltésállapot-kijelzőt aktiváló kiegészítő funkcióval

Rezgéscsillapított oldalsó markolat

Standard védőburkolat

Szorítókarima O-gyűrűvel

Daraboló köszörűtárcsa / Nagyoló csiszoló- tárcsa

Kwik lock gyorsrögzítő anya (opcionális)

3.2 Rendeltetésszerű géphasználat

A leírt termék egy kézi vezetésű, akkumulátoros sarokcsiszoló. A gépet fémből vagy ásványi alapú anyagból készült tárgyak vízhasználat nélküli daraboló köszörülésére, nagyoló csiszolására, valamint csempefúrásra tervezték. A gép csak száraz körülmények között történő csiszolásra, illetve vágásra használható.

• Ásványi anyagok daraboló köszörülése, bemetszése és nagyoló csiszolása csak a megfelelő védőburkolat (opcionálisan megvásárolható) használata mellett megengedett.

• Ásványi aljzatok, pl. beton vagy kő megmunkálásakor porelszívó feltét használata erre alkalmas Hilti porelszívóval együtt kötelező. ▶ Ehhez a termékhez kizárólag Hilti B 22 típussorozatú Li-ion akkumulátorokat használjon. ▶ Ehhez az akkuhoz kizárólag a C4/36 sorozatba tartozó Hilti töltőkészüléket használjon.

3.3 Szállítási terjedelem

Sarokcsiszoló, oldalsó markolat, standard védőburkolat, elülső fedél, szorítókarima, szorítóanya, feszítőkulcs, használati útmutató.156 Magyar 2111866 *2111866* A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő oldalon talál: www.hilti.group

3.4 Hőmérsékletfüggő gépvédelem

A hőmérsékletfüggő motorvédelem felügyeli az áramfelvételt, valamint a motor melegedését, és ezzel védi a gépet a túlhevüléstől. A túl nagy rászorító erőből származó motortúlterhelésnél a gép érezhetően leveszi a teljesítményt, vagy akár meg is állhat. Ha a gép túlterhelés következtében leáll vagy csökkenti a fordulatszámot, tehermentesítse a gépet, és kb. 30 másodpercig üzemeltesse üresjárati fordulatszámon.

3.5 Védőburkolat elülső fedéllel 2

Fémes anyagok megmunkálása során egyenes csiszolótárcsával végzett nagyoló csiszoláshoz és darabolótárcsákkal végzett daraboló köszörüléshez az elülső fedéllel rendelkező standard védőbur- kolatot kell használni.

3.6 DC-EX 125/5"C porelvezető fedél (darabolás), kompakt burkolat (tartozék) 3

Ásványi aljzatok gyémánt darabolótárcsával történő daraboló köszörüléséhez a DC-EX 125/5" C kompakt fedél használandó. VIGYÁZAT Ezt a burkolatot tilos fémfelületek megmunkálására használni.

3.7 DG-EX 125/5" porelvezető fedél (csiszolás) (tartozék) 4

A csiszolórendszer csak alkalmanként használható ásványi felületek csiszolására gyémántbetétes fazékko- ronggal. VIGYÁZAT Ezt a burkolatot tilos fémfelületek megmunkálására használni.

3.8 A Li-ion akku töltöttségének kijelzője

A Li-ion töltöttségének állapota a két akkumulátor-kireteszelőgomb egyikének megkoppintásakor megjelenik a kijelzőn. Állapot Jelentés 4 LED világít. Töltöttségi állapot: 75% és 100% között 3 LED világít. Töltöttségi állapot: 50% és 75% között 2 LED világít. Töltöttségi állapot: 25% és 50% között 1 LED világít. Töltöttségi állapot: 10% és 25% között 1 LED villog. Töltöttségi állapot: < 10% Munkavégzés közben és közvetlenül annak befejezését követően nem lehet lekérdezni a töltési állapotot. Az akkumulátor töltési állapotát kijelző LED-ek villogása esetén vegye figyelembe a Hibakeresés című fejezetben leírt tudnivalókat. 4 Fogyóanyagok Csak műgyanta kötésű és szálerősített kivitelű, max. 125 mm Ø tárcsák használhatóak, amelyek legalább 11000 ford./perc fordulatszámhoz és 80 m/s kerületi sebességhez engedélyezettek. A tárcsavastagság nagyoló csiszolótárcsák esetén max. 6,4 mm, daraboló köszörűtárcsák esetében max. 3 mm lehet. FIGYELEM! Darabolótárcsával végzett darabolás és bemetszés során mindig használja a kiegészítő elülső fedéllel ellátott standard védőburkolatot vagy egy teljesen zárt porelvezető fedelet. Tárcsák Alkalmazás Rövidítés Aljzat Abrazív daraboló köszörűtárcsa Daraboló köszörü- lés, bemetszés ACD fémes Gyémánt daraboló köszörűtárcsa Daraboló köszörü- lés, bemetszés DC-TP, DC-D (SPX, SP, P) ásványi*2111866* 2111866 Magyar 157 Alkalmazás Rövidítés Aljzat Abrazív nagyoló csiszolótárcsa Nagyoló csiszolás AGD, AFD, AND fémes Gyémánt nagyoló csiszolótárcsa Nagyoló csiszolás DG-CW (SPX, SP,

ásványi Gyémánt fúrókorona Csempefúrás DD-M14 ásványi A tárcsák hozzárendelése a használt felszereléshez Té- tel Felszerelés ACD AG-D AF-D AN-D DGCW DCD DD-M14 A Védőburkolat X X X X X X X B Elülső fedél (A-val együtt) X — — — X — C Porelvezető fedél (csiszo- lás) DG-EX 125/5" — — — — X — — D Porelvezető fedél (dara- bolás) DC-EX 125/5"C (A-val együtt) — — — — — X — E Oldalsó markolat X X X X X X X F Kengyelfogantyú DCBG 125 (választható az E-hez) X X X X X X X G Feszítőanya X X X X X X — H Szorítókarima X X X X X X —

Kwik lock (opcionális a G-hez) X X X X — X — 5 Műszaki adatok AG 125A22 Névleges feszültség 21,6 V Névleges fordulatszám 9 500 ford./perc Maximális tárcsaátmérő 125 mm Az EPTA Procedure 01 szerinti tömeg akkuvalB22⁄8.0 3,3 kg Menetes hajtóorsó M14 Orsóhossz 22 mm

5.1 Zajinformációk és rezgési értékek az EN 60745 szabvány szerint

A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő összehasonlítására. Az értékek emellett alkalmasak az expozíció előzetes megbecsülésére. A megadott adatok az elektromos kéziszerszám fő alkalmazási területeire vonatkoznak. Ha az elektromos kéziszerszámot más célra, eltérő betétszerszámokkal használják, vagy nem megfelelően tartják karban, akkor az adatok eltérőek lehetnek. Ez jelentősen megnövelheti az expozíciókat a munkaidő teljes időtartama alatt. Az expozíció pontos megbecsüléséhez azokat az időszakokat is figyelembe kell venni, amikor a gépet lekapcsolták, vagy a gép ugyan működik, de ténylegesen nincs használatban. Ez jelentősen csökkentheti az expozíciókat a munkaidő teljes időtartama alatt. Hozzon kiegészítő intézkedéseket a kezelő védelme érdekében a hang és/vagy a rezgés hatásai ellen, mint például: az elektromos kéziszerszámok és betétszerszámok karbantartása, a gépkezelő kezének melegen tartása, a munkafolyamatok megszervezése. Zajértékek Kibocsátási hangnyomásszint (L

83 dB(A) Hangnyomásszint bizonytalanság (K

3 dB(A) Hangteljesítmény (L

94 dB(A) Hangteljesítményszint bizonytalanság (K

3 dB(A) Vibrációs értékek Más alkalmazások, mint pl. a darabolás, ettől eltérő vibrációs értékeket eredményezhetnek.158 Magyar 2111866 *2111866* Felületcsiszolás rezgéscsillapító fogantyúval (a h,AG

3,8 m/s² Bizonytalanság (K) 1,5 m/s²

Akku üzemi feszültsége 21,6 V Környezeti hőmérséklet működés közben −17 ℃ … 60 ℃ Tárolási hőmérséklet −20 ℃ … 40 ℃ Akkuhőmérséklet a töltés kezdetekor −10 ℃ … 45 ℃ 6 Üzembe helyezés

6.1 Az akku behelyezése 5

VIGYÁZAT Sérülésveszély a sarokcsiszoló véletlen beindulása miatt. ▶ Az akku behelyezése előtt győződjön meg a sarokcsiszoló kikapcsolt állapotáról és arról, hogy a bekapcsolásgátló bekapcsolt állapotban van-e. VIGYÁZAT Elektromos veszély. A beszennyeződött érintkezők rövidzárlatot okozhatnak. ▶ Az akku gépbe történő behelyezése előtt bizonyosodjon meg arról, hogy az akkuhoz és a sarokcsiszoló érintkezőihez nem ér hozzá idegen tárgy. VIGYÁZAT Sérülésveszély. Ha az akkumulátor nincs megfelelően behelyezve, leeshet. ▶ Ellenőrizze az akkumulátor biztos elhelyezkedését a gépben, nehogy leeshessen, és önt vagy más személyeket veszélyeztessen. ▶ Helyezze be az akkut, és ellenőrizze a biztos illeszkedését.

6.2 Az akku kivétele 6

▶ Vegye ki az akkumulátort.

6.3 Oldalsó markolat felszerelése

▶ Csavarja be az oldalsó markolatot az erre szolgáló menetes hüvelyek egyikébe.

6.4 Védőburkolat fel- és leszerelése

VIGYÁZAT Sérülésveszély. A betétszerszám forró és nagyon éles is lehet. ▶ Viseljen védőkesztyűt az összeszerelés, leszerelés, beállítási munkák és zavarelhárítás során. ▶ Olvassa el a megfelelő védőburkolat szerelési útmutatóját.

6.4.1 Védőburkolat felszerelése 7

A védőburkolaton kódbütykök vannak, amelyek biztosítják, hogy csak a megfelelő védőburkolat legyen felszerelhető. A védőburkolat a kódbütykökkel a gép burkolatbefogójában fut.

1. Úgy helyezze fel a védőburkolatot a tengelynyakra, hogy a gépen és a védőburkolaton található mindkét

háromszögjelölés egybeessen.

2. Nyomja a védőburkolatot az orsónyakra.

3. Nyomja meg a védőburkolat kioldógombját.

4. Fordítsa el a védőburkolatot, amíg az bereteszel, és a védőburkolat kioldógombja visszaugrik.*2111866*

6.4.2 Védőburkolat beállítása

▶ Nyomja meg a védőburkolat kioldógombját, és fordítsa el a védőburkolatot a kívánt pozícióba, amíg az be nem reteszel.

6.4.3 A védőburkolat leszerelése

1. Nyomja be a fedél kioldógombját, és forgassa úgy a védőburkolatot, hogy a gépen és a védőburkolaton

található két háromszögjelölés egybeessen.

2. Vegye le a védőburkolatot.

6.5 Elülső fedél fel- és leszerelése 8

Ha elülső fedéllel dolgozik, azt a védőburkolatra kell felhelyezni.

1. Az elülső fedelet a zárt oldalával helyezze a standard védőburkolatra, míg a reteszelés bekattan.

2. Leszereléshez nyissa ki az elülső burkolat reteszét és vegye azt le a standard védőburkolatról.

6.6 Porelvezető fedél (darabolás) DC-EX 125/5"C pozicionálása 9

▶ A kompakt fedelet úgy helyezze el, hogy a be-/kikapcsológomb mindig szabadon hozzáférhető és kezelhető legyen.

6.7 Betétszerszámok fel- és leszerelése

VIGYÁZAT Sérülésveszély. A betétszerszám forró lehet. ▶ A betétszerszám cseréjekor viseljen védőkesztyűt. A gyémánttárcsákat cserélni kell, mihelyt jelentősen csökken vágó, ill. csiszolóteljesítményük. Ez általánosságban akkor következik be, ha a gyémántszegmensek magassága 2 mm-nél kisebb. Az egyéb tárcsatípusokat akkor kell cserélni, ha a vágóteljesítmény jelentősen csökken, vagy a sarokcsiszoló részei (a tárcsán kívül) a munkadarabhoz hozzáérnek. Az abrazív tárcsákat a szavatossági idő elteltével kell cserélni.

6.7.1 A betétszerszám beszerelése 10

1. Vegye ki az akkumulátort. → Oldal 158

2. Ellenőrizze, hogy az O-gyűrű benne van-e a szorítókarimában és sértetlen állapotban van-e.

Eredmény Az O-gyűrű megsérült. Nincs a szorítókarimában O-gyűrű. ▶ Helyezzen be új szorítókarimát O-gyűrűvel.

3. Helyezze a szorítókarimát formazáró módon, elfordulásbiztosan az orsóra.

4. Helyezze fel a betétszerszámot.

FIGYELMEZTETÉS Sérülésveszély. A gép motorjának lefékezésekor a betétszerszám leoldódhat. ▶ Várjon, míg a betétszerszám leáll, mielőtt a betétszerszámhoz vagy a szorítóanyához ér. ▶ A betétszerszámot és a szorítókarimát a szorítóanyával olyan szorosan húzza meg, hogy a gép motorjának lefékezésekor az orsón ne lazulhasson meg alkatrész.

5. Húzza meg a feszítőanyát az alkalmazott szerszámnak megfelelően.

6. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

7. Húzza meg a feszítőkulccsal a feszítőanyát, engedje fel az orsórögzítő gombot, majd távolítsa el a

6.7.2 A betétszerszám kiszerelése

1. Vegye ki az akkumulátort. → Oldal 158160 Magyar 2111866

*2111866* VIGYÁZAT Törés- és sérülésveszély. Ha az orsórögzítő gombot megnyomja, miközben az orsó forog, a betétszerszám leoldódhat. ▶ Az orsórögzítő gombot csak álló orsó esetén nyomja meg.

2. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

3. A feszítőkulcsot felhelyezve, majd az óramutató járásával ellentétes irányba forgatva oldja a feszítőanyát.

4. Engedje el az orsórögzítő gombot, és vegye ki a betétszerszámot.

6.7.3 Kwik lock gyorsrögzítő anyával rendelkező betétszerszám felszerelése 11

VIGYÁZAT Törésveszély. A túl nagy kopás miatt a Kwik lock gyorsrögzítő anya eltörhet.

Ügyeljen arra, hogy munkavégzés közben a Kwik lock gyorsrögzítő anya ne érjen hozzá a megmunká- landó felülethez.

Ne használja a Kwik lock gyorsrögzítő anyát, ha az sérült. A feszítőanya helyett opcionálisan Kwik lock gyorsrögzítő anyát is használhat. Használatával más szerszám nélkül cserélhet betétszerszámokat.

1. Vegye ki az akkumulátort. → Oldal 158

2. Tisztítsa meg a szorítókarimát és a gyorsrögzítő anyát.

3. Helyezze a szorítókarimát az orsóra.

4. Helyezze fel a betétszerszámot.

Csavarja fel a Kwik lock gyorsrögzítő anyát addig, amíg az fel nem ül a csiszolótárcsára.

A Kwik lock feliratnak felcsavarozott állapotban láthatónak kell lennie.

6. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

7. Fordítsa tovább erősen, kézzel az óramutató járásával megegyező irányba a betétszerszámot addig, míg

a Kwik lock gyorsrögzítő anya nincs erősen meghúzva, majd engedje el az orsórögzítő gombot.

6.7.4 Kwik lock gyorsrögzítő anyával rendelkező betétszerszám leszerelése

1. Vegye ki az akkumulátort. → Oldal 158

VIGYÁZAT Törés- és sérülésveszély. Ha az orsórögzítő gombot megnyomja, miközben az orsó forog, a betétszerszám leoldódhat. ▶ Az orsórögzítő gombot csak álló orsó esetén nyomja meg.

2. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

Lazítsa meg a Kwik lock gyorsrögzítő anyát kézzel balra elforgatva.

Ha a Kwik lock gyorsrögzítő anya kézzel nem lazítható ki, helyezze a feszítőkulcsot a gyorsrögzítő anyára, majd forgassa el balra. A Kwik lock gyorsrögzítő anya későbbi sérüléseinek megelőzésére soha ne használjon csőfogót.

5. Engedje el az orsórögzítő gombot, és vegye ki a betétszerszámot.

6.7.5 Fúrókorona felszerelése 12

1. Vegye ki az akkumulátort. → Oldal 158

2. Szerelje fel az oldalsó markolatot. → Oldal 158

3. Szerelje fel a védőburkolatot. → Oldal 158

4. Helyezze fel a fúrókoronát és csavarozza fel kézzel.

5. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

6. Húzza meg a fúrókoronát egy arra alkalmas villáskulccsal.

7. Végül engedje el az orsórögzítő gombot, és távolítsa el a villáskulcsot.*2111866*

2111866 Magyar 161 7 Üzemeltetés

VIGYÁZAT Sérülésveszély. A betétszerszám hirtelen blokkolódhat vagy beakadhat. ▶ Mindig az oldalmarkolattal (vagy az opcionális kengyelmarkolattal) használja a gépet, és tartsa erősen mindkét kézzel.

7.2 Daraboló köszörülés

▶ Daraboló köszörülés során közepes előtolással dolgozzon, és a gépet, ill. a daraboló köszörűtárcsát soha ne akassza meg a darabolás síkjában (kb. 90°-os szögben álljon a darabolás síkjára). Idomok és kisebb zártszelvények darabolásához a darabolást a darabolótárcsát a legkisebb keresztmetszethez helyezve végezze.

7.3 Nagyoló csiszolás

VIGYÁZAT Sérülésveszély. A daraboló tárcsa darabokra törhet és sérüléseket okozhat. ▶ Soha ne használjon daraboló köszörűtárcsát nagyoló csiszoláshoz. ▶ Mozgassa a gépet, enyhe nyomás mellett, 5°–30°-os szögállással oda-vissza. ▶ Így a munkadarab nem forrósodik fel túlságosan, nem színeződik el és nem képződnek hornyok.

7.4 Bekapcsolás bekapcsolásgátlós be-/kikapcsoló gomb esetén 13

A bekapcsolásgátlóval ellátott be-/kikapcsoló gomb segítségével szabályozható a kapcsoló funkció és megakadályozható a gép szándékolatlan elindulása.

1. Nyomja előre a bekapcsolásgátlót.

▶ A be-/kikapcsoló gomb kireteszel.

2. Nyomja be teljesen a ki-/bekapcsoló gombot.

▶ A gép motorja üresjárati fordulatszámon jár.

7.5 Kikapcsolás bekapcsolásgátlós be-/kikapcsoló gomb esetén

▶ Engedje el a be-/kikapcsoló gombot. ▶ A bekapcsolásgátló automatikusan a gátló helyzetbe ugrik. 8 Ápolás és karbantartás FIGYELMEZTETÉS Sérülésveszély behelyezett akku esetén ! ▶ Minden ápolási és karbantartási munka előtt vegye ki az akkut! A gép ápolása

• Óvatosan távolítsa el a szilárdan tapadó szennyeződést.

• Száraz kefével tisztítsa meg óvatosan a szellőzőnyílásokat.

• A házat csak enyhén nedves kendővel tisztítsa. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket. A Liion akkuk ápolása

• Az akkut tartsa száraz, olaj- és zsírmentes állapotban.

• A házat csak enyhén nedves kendővel tisztítsa. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.

• Kerülje a nedvesség behatolását.162 Magyar 2111866 *2111866* Karbantartás

• Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából.

• Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben.

• Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését. A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. Az általunk engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group. 9 Akkumulátoros gépek szállítása és tárolása Szállítás VIGYÁZAT Nem szándékos indítás szállításkor ! ▶ A terméket mindig behelyezett akku nélkül szállítsa. ▶ Vegye ki az akkukat. ▶ Az akkukat soha ne szállítsa ömlesztve.

Hosszabb szállítást követően ellenőrizze az akkumulátor és a gép sértetlenségét a használatba vétel előtt. Tárolás VIGYÁZAT Véletlen károsodás hibás vagy kifolyó akkuk miatt. ! ▶ A terméket mindig behelyezett akku nélkül tárolja. ▶ Lehetőleg hűvös, száraz helyen tárolja a gépet és az akkut. ▶ Soha ne tárolja az akkut tűző napon, fűtőtesten vagy üveglap mögött. ▶ A gépet és az akkut száraz helyen, gyermekek, valamint illetéktelen személyek számára nem hozzáférhető módon tárolja. ▶ Hosszabb tárolást követően ellenőrizze az akkumulátor és a gép sértetlenségét a használatba vétel előtt. 10 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez.

Üzemzavar Lehetséges ok Megoldás Az akku a szokásosnál gyor- sabban lemerül. Nagyon alacsony környezeti hő- mérséklet. ▶ Hagyja az akkut lassan szoba- hőmérsékletre felmelegedni. A tartály nem rögzül hallható kattanással. Az akku patentfülei szennyezettek. ▶ Tisztítsa meg a reteszeket, és helyezze be újra az akkut. 1 LED villog. A gép nem működik. Lemerült az akku. ▶ Cserélje ki az akkut, és töltse fel a lemerült akkut. Az akku túl hideg vagy túl forró. ▶ Hagyja az akkut lassan szo- bahőmérsékletre felmelegedni vagy lehűlni. Mind a 4 LED villog. A gép nem működik. A gép túlterhelt. ▶ Engedje el az indítókapcsolót, majd nyomja meg ismét. Hagyja a gépet kb. 30 másodpercig üresjáratban működni.*2111866* 2111866 Slovenščina 163 Üzemzavar Lehetséges ok Megoldás Erős hőfejlődés a sarokcsi- szolóban vagy az akkuban. Elektromos hiba ▶ Kapcsolja ki azonnal a gépet, vegye ki az akkut, figyelje meg, hagyja lehűlni, majd lépjen kapcsolatba a Hilti Szervizzel. A gép nem a teljes teljesítmé- nyen működik. A behelyezett akku teljesítménye túl kicsi. ▶ Elegendő kapacitású akkut használjon. A motor nem fékez. Lemerült az akku. ▶ Cserélje ki az akkut, és töltse fel a lemerült akkut. A gépet rövid ideig túlterhelés éri. ▶ Engedje el az indítókapcsolót, majd nyomja meg ismét. 11 Ártalmatlanítás A Hilti készülékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt készülékét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. Az akku ártalmatlanítása Az akku szakszerűtlen ártalmatlanítás esetén a kilépő gázok és folyadékok miatt egészségkárosító hatás jöhet létre. ▶ Sérült akkut ne küldjön csomagküldő szolgálattal! ▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe! 12 RoHS (Veszélyes anyagok alkalmazásának korlátozásáról szóló irányelv) A következő linkeken elérhető a veszélyes anyagok táblázata: qr.hilti.com/r3958236. A dokumentáció végén található QR-kódon keresztül elérhető a RoHS táblázat. 13 Gyártói garancia

Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Originalna navodila za uporabo 1 Informacije o dokumentaciji
