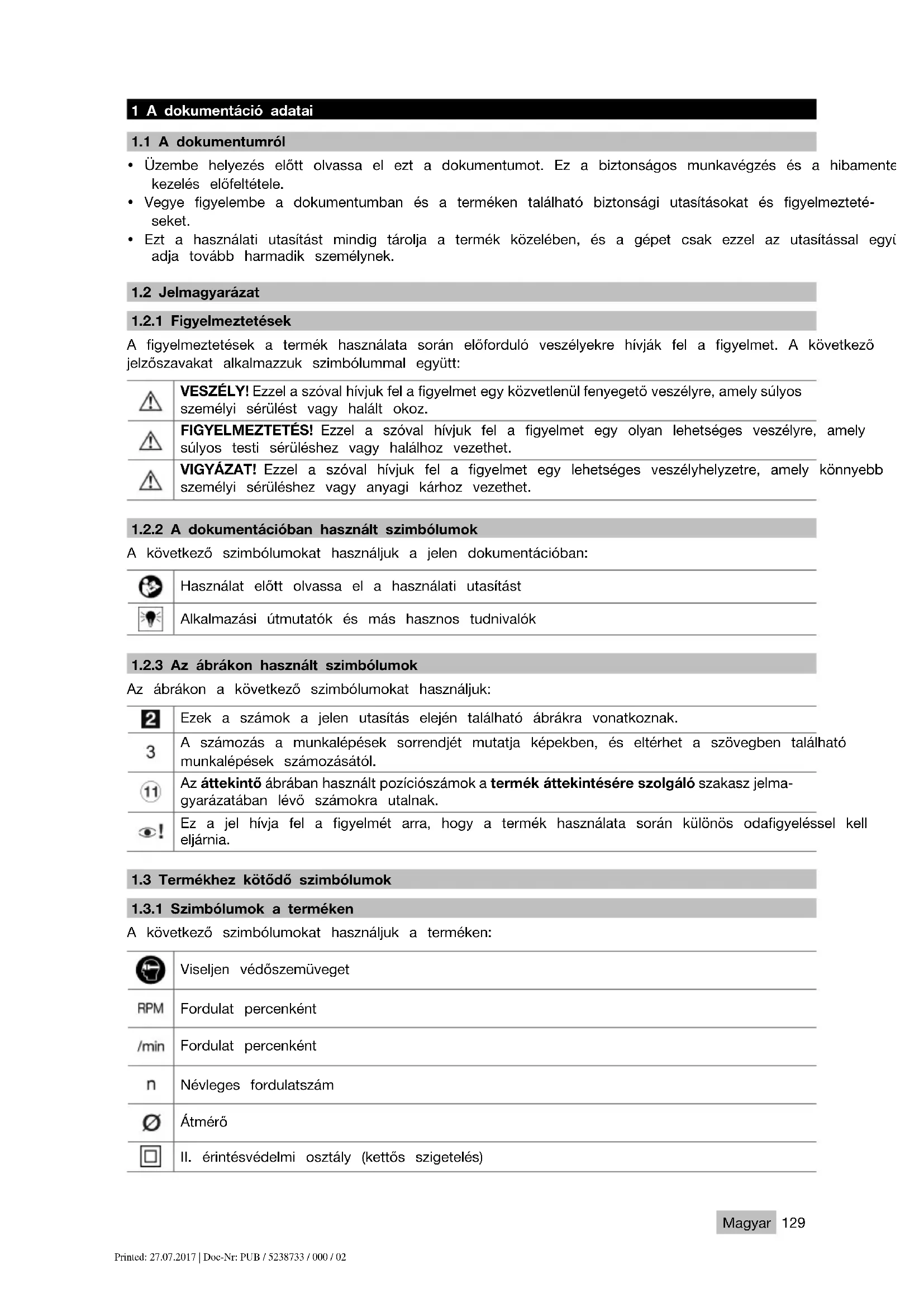

HASZNÁLATI ÚTMUTATÓ AG 23020D HILTI

• Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.

• Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket.

• Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő jelzőszavakat alkalmazzuk szimbólummal együtt: VESZÉLY! Ezzel a szóval hívjuk fel a figyelmet egy közvetlenül fenyegető veszélyre, amely súlyos személyi sérülést vagy halált okoz. FIGYELMEZTETÉS! Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos testi sérüléshez vagy halálhoz vezethet. VIGYÁZAT! Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely könnyebb személyi sérüléshez vagy anyagi kárhoz vezethet.

1.2.2 A dokumentációban használt szimbólumok

A következő szimbólumokat használjuk a jelen dokumentációban: Használat előtt olvassa el a használati utasítást Alkalmazási útmutatók és más hasznos tudnivalók

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak. A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától. Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma- gyarázatában lévő számokra utalnak. Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.

1.3 Termékhez kötődő szimbólumok

1.3.1 Szimbólumok a terméken

A következő szimbólumokat használjuk a terméken: Viseljen védőszemüveget Fordulat percenként Fordulat percenként Névleges fordulatszám Átmérő

II. érintésvédelmi osztály (kettős szigetelés)

Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02130 Magyar

1.4 Termékinformációk

A Hiltitermékeketkizárólagszakemberáltalihasználatraszánták és a készüléketcsakengedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket. A típusjelölés és a sorozatszám a típustáblán található. ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Sarokcsiszoló AG 230-20D Generáció 03 Sorozatszám

1.5 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Biztonság

2.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet. Őrizzen meg minden biztonsági tudnivalót és utasítást a jövőbeni használathoz. Munkahelyi biztonság ▶ Tartsa tisztán a munkahelyét, és gondoskodjon a megfelelő megvilágításról. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. ▶ Ne dolgozzonazelektromoskéziszerszámmalolyanrobbanásveszélyeskörnyezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket. ▶ Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, miközben az elektromos kéziszerszámot használja.Ha elvonják a figyelmét a munkától, könnyen elveszítheti az uralmát a gép felett. Elektromos biztonsági előírások ▶ Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a dugaszolóaljzatba. A csat- lakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott elektromos kéziszerszámokhoz ne használjon csatlakozóadaptert. Az eredeti csatlakozódugó és a hozzá illesz- kedő csatlakozóaljzat csökkenti az elektromos áramütés kockázatát. ▶ Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszek- rényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. ▶ Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be az elektromos kéziszerszámba, az növeli az elektromos áramütés kockázatát. ▶ Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó gépalkatrészektől. A sérült vagy összetekert vezeték növeli az elektromos áramütés kockázatát. ▶ Ha az elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való haszná- latra engedélyezett hosszabbítót használjon. A kültérre is alkalmas hosszabbítóvezeték használata csökkenti az áramütés kockázatát. ▶ Használjon hibaáram-védőkapcsolót, ha az elektromos kéziszerszám nedves környezetben tör- ténő üzemeltetése nem kerülhető el. A hibaáram-védőkapcsoló használata csökkenti az elektromos áramütés kockázatát. Személyi biztonsági előírások ▶ Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Magyar 131 ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Mielőtt az elektromos kéziszerszámot az áramellátásra csatlakoztatja, felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet. ▶ Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.

Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. ▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyességi szintjét. Az elektromos kéziszerszám használata és kezelése ▶ Ne terhelje túl a gépet. Munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonsá- gosabban lehet dolgozni. ▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be, sem kikapcsolni, veszélyes, és meg kell javíttatni. ▶ Húzza ki a csatlakozódugót a dugaszolóaljzatból, mielőtt a gépen beállítási munkákat végez, tartozékokat cserél vagy tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a gép szándékolatlan üzembe helyezését. ▶ A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akiknemismerikaszerszámot, vagy nemolvastákeleztazútmutatót. Az elektromoskéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. ▶ Mindig gondosan tartsa karban az elektromos kéziszerszámot. Ellenőrizze, hogy a mozgó alkat- részek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy meg- rongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos kéziszerszám működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. ▶ Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. ▶ Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. a jelen utasítások fi- gyelembevételével használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szerviz ▶ Az elektromos kéziszerszámot csak szakképzett szerelő javíthatja, kizárólag eredeti pótalkatré- szek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad.

2.2 A csiszolásra és polírozásra együttesen vonatkozó biztonsági tudnivalók:

▶ Ne használjon olyan tartozékot, amelyeket a gyártó nem kimondottan jelen elektromos kéziszer- számhoz tervezett és ajánlott. Az, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámon, még nem garantálja a biztonságos használatot. ▶ A betétszerszám megengedett fordulatszámának legalább olyan magasnak kell lennie, mint az elektromos kéziszerszámon feltüntetett legnagyobb fordulatszámnak. A megengedettnél gyorsabb forgás következtében a tartozék eltörhet és lerepülhet. ▶ A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszer- szám megadott méretének. A hibásan méretezett betétszerszámokat nem lehet megfelelően védeni vagy kontrollálni. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02132 Magyar ▶ A menetbetétes betétszerszámoknak pontosan kell illeszkedniük az elektromos kéziszerszám csiszolóorsójára. A karima segítségével szerelt betétszerszámok esetében a betétszerszám lyukátmérőjének a karima befogóátmérőjéhez kell illeszkednie. Azok a betétszerszámok, amelyek nem pontosan illeszkednek az elektromos kéziszerszámra, egyenetlenül forognak, erősen rezegnek, minek következtében a kezelő elvesztheti a gép fölötti ellenőrzést. ▶ Ne használjon sérült betétszerszámokat. Minden használat előtt ellenőrizze a csiszolótárcsát szilánkok lepattanása és repedések, a csiszolótányért pedig repedések, kopás vagy erős elhasz- nálódás tekintetében. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, ellenőrizze, hogy az megsérült-e a leesés során, vagy használjon sérülésmentes betétszerszámot. Miután ellenőrizte és behelyezte a betétszerszámot, ügyeljen arra, hogy ön és az ön közelében lévő sze- mélyek a forgó betétszerszám síkján kívül tartózkodjanak, majd működtesse a gépet egy percig a legnagyobb fordulatszámon. A sérült betétszerszámok többnyire eltörnek ezalatt a tesztidőszak alatt. ▶ Viseljen személyi védőfelszerelést. Az alkalmazásnak megfelelően használjon arcvédőt, szemvé- dőt vagy védőszemüveget. Ha célszerű, akkor viseljen porvédő maszkot, hallásvédő felszerelést, védőkesztyűt vagy speciális kötényt, amely távol tartja az apró csiszoló- és anyagrészecskéket. Óvja a szemét az egyes alkalmazások során keletkező kirepülő idegen testektől. A por- és a légzőmaszk szűri az alkalmazás során keletkező port. Ha hosszú ideig van kitéve erős zajnak, halláskárosodást szenvedhet.

Ügyeljen arra, hogy a többi személy biztonságos távolságra tartózkodjon az Ön munkaterületétől. Mindenkinek, aki belép a munkaterületre, egyéni védőfelszerelést kell viselnie. A munkadarabról letört részek vagy a betétszerszám eltört darabjai szétrepülhetnek, és sérüléseket okozhatnak a közvetlen munkaterületen kívül is. ▶ Az elektromos kéziszerszámot csak a szigetelt markolatoknál fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket vagy a saját elektromos csatlakozókábelét találhatja el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fém részei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet. ▶ Tartsa távol az elektromos csatlakozókábelt a forgó betétszerszámoktól. Ha elveszti a gép fölötti uralmat, akkor a gép átvághatja vagy elkaphatja az elektromos csatlakozókábelt, és a keze vagy a karja a forgó betétszerszámhoz érhet. ▶ Soha ne tegye le az elektromos kéziszerszámot addig, míg a betétszerszám nem áll le teljesen. A forgó betétszerszám hozzáérhet a felülethez, melyre helyezte, minek következtében elvesztheti az elektromos kéziszerszám fölötti uralmat. ▶ Szállítás, mozgatás közben ne működtesse az elektromos kéziszerszámot. A forgó betétszerszám elkaphatja a ruházatát, ha véletlenül hozzáér ahhoz, és a betétszerszám belefúródhat a testébe. ▶ Tisztítsa rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor kompresszora port szív be a gépházba, a vastagon felgyülemlett fémpor elektromos veszélyt okozhat. ▶ Ne használja az elektromos kéziszerszámot gyúlékony anyagok közelében. A gépből kiugró szikra meggyújthatja ezeket az anyagokat. ▶ Ne használjon olyan betétszerszámokat, amelyekhez folyékony hűtőanyag szükséges. Víz vagy egyéb folyékony hűtőanyag használata elektromos áramütést okozhat. Visszacsapódás és a megfelelő figyelmeztetések A gép visszacsapódása egy forgó betétszerszám, például egy csiszolótárcsa, csiszolótányér stb. beakadása vagy blokkolása következtében fellépő hirtelen reakció. A betétszerszám beakadása vagy blokkolása a forgó betétszerszám hirtelen leállását okozza. Ezáltal a kontrollálatlan elektromos szerszám a blokkolásban lévő betétszerszám forgásirányával ellentétes irányba halad. Ha pl. egy csiszolótárcsa megakad vagy blokkolódik a munkadarabban, akkor a munkadarabba belemerülő csiszolótárcsa széle beakadhat, ennek következtében a csiszolótárcsa kitörhet vagy visszacsapódást okozhat. Ekkor a csiszolótárcsa a gépet kezelő személy felé vagy tőle távolodó irányba mozoghat, aszerint, hogy a blokkolásban található tárcsa milyen irányban forog. Közben a csiszolótárcsa eltörhet. A visszacsapódás az elektromos kéziszerszám helytelen vagy hibás használatának következménye. Megfe- lelő óvintézkedésekkel, amelyekről a későbbiekben olvashat, a gép visszacsapódása megakadályozható. ▶ Tartsa biztosan az elektromos kéziszerszámot, és vegyen fel a testével és karjaival olyan pozíciót, amelyben fel tudja fogni a gép visszacsapódásából adódó erőket. Ha van a gépen kiegészítő markolat, akkor azt használja mindig, így a lehető legnagyobb kontrollt tudja kifejteni a visszacsapódásából származó erőkre és a gép gyorsjárata során jelentkező reakciónyomatékra. A gépet kezelő személy a megfelelő óvintézkedések megtétele által uralhatja a visszacsapódásból és a reakciónyomatékból származó erőket. ▶ Soha ne közelítse a kezét a forgó betétszerszámhoz. Visszacsapódás során a betétszerszám áthaladhat a keze fölött. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Magyar 133 ▶ Ne tartózkodjon abban a tartományban, amelybe a visszacsapódás következtében az elektromos kéziszerszámbekerülhet. Avisszacsapódás következtében az elektromos kéziszerszáma blokkolásban lévő csiszolótárcsa mozgásával ellentétes irányba halad. ▶ Különösen óvatosan dolgozzon sarkok, éles peremek stb. közelében. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, vagy hogy beszoruljon abba. A sarkoknál, az éles peremeknél vagy visszapattanáskor a forgó betétszerszám hajlamos a beszorulásra. Ez a gép fölötti uralom elvesztését vagy a gép visszacsapódását okozza. Különleges biztonsági tudnivalók csiszoláshoz: ▶ Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolótestet és ahhoz tervezett védő- burkolatot használjon. Azokat a csiszolótesteket, amelyeket nem az adott elektromos kéziszerszámhoz terveztek, nem lehet megfelelően védeni és nem biztonságosak. ▶ A hajlított csiszolótárcsákat úgy kell felszerelni, hogy a csiszolófelület a védőburkolat pereme alatt legyen. A szakszerűtlenül felszerelt csiszolótárcsa, amely a védőburkolat pereme alól kilóg, nem védhető megfelelően. ▶ A védőburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a lehető legnagyobbfokúbiztonságérdekébenúgykellbeállítani, hogy a csiszolótest lehető legkisebb része mutasson szabadon a kezelő felé. A védőburkolat óvja a kezelőszemélyt a letöredező daraboktól, a csiszolótesttel való véletlenszerű érintkezéstől, valamint a szikráktól, amelyek meggyújthatják a ruházatot. ▶ A csiszolótesteket csak az ajánlott alkalmazási lehetőségekre szabad használni. Például: Soha ne csiszoljon a darabolótárcsa oldalfelületével. A darabolótárcsát a tárcsa élével történő anyaglehordásra tervezték. Ha ezt a csiszolótestet oldalirányú erőhatások érik, akkor azok széttörhetik a tárcsát. ▶ A kiválasztott csiszolótárcsához mindig sérülésmentes, megfelelő méretű és alakú szorítókarimát használjon. A megfelelő karima megtámasztja a csiszolótárcsát és ezáltal csökkenti a tárcsatörés veszélyét. A darabolótárcsákhoz használt karima eltérhet a többi csiszolótárcsa karimáitól. ▶ Ne használja nagyobb elektromos kéziszerszámok elkopott csiszolótárcsáit. A nagyobb elektromos kéziszerszámokhoz használt csiszolótárcsákat nem a kisebb elektromos kéziszerszámok magasabb fordulatszámára tervezték, ezért eltörhetnek.

2.3 Kiegészítő biztonsági tudnivalók

Személyi biztonsági előírások ▶ A terméket csak kifogástalan műszaki állapotban használja. ▶ Soha ne végezzen módosításokat vagy változtatásokat a gépen. ▶ Kerülje a forgó részekkel való érintkezést – sérülésveszély! ▶ A szerszámcsere közben is viseljen védőkesztyűt. A betétszerszám érintése vágási és égési sérüléseket okozhat. ▶ A munka megkezdése előtt tisztázza a munka során keletkező por veszélyességi besorolását. Használjon hivatalosan engedélyezett védelmi osztályú ipari porszívót, amely megfelel a helyi porvédelmi előírások- nak. Ólomtartalmú festékek, ásványok és a fém, néhány fafajta, beton / téglafalazat / kvarctartamú kövezet, valamint ásványok és fémek pora káros lehet az egészségre. ▶ Gondoskodjon a munkaterület jó szellőzéséről és szükség esetén viseljen az adott porhoz megfelelő légzőmaszkot. Ezen porok belélegzése vagy érintése a gép kezelőjénél vagy a közelében tartózkodóknál allergiás reakciót válthat ki, és/vagy légzési nehézséget okozhat. Bizonyos porok, mint például a tölgyfa vagy a bükkfa pora rákkeltő, különösen ha fakezelési adalékanyagokkal (kromát, favédő anyagok) együtt használják azokat. Az azbeszttartalmú anyagokat csak szakemberek munkálhatják meg. ▶ Tartson munkaszüneteket és végezzen gyakorlatokat ujjai jobb vérellátása érdekében. Hosszabb idejű munkavégzés esetén a rezgések zavart okozhatnak az ujjak, a kéz és a csukló véredényeiben vagy idegrendszerében. Elektromos biztonsági előírások ▶ A munka megkezdése előtt ellenőrizze a munkaterületet, hogy nincsenek-e rejtett elektromos vezetékek, ill. gáz- és vízcsövek. A külső fémrészek áramütést okozhatnak, ha munka közben véletlenül megsért egy elektromos vezetéket. Az elektromos kéziszerszámok gondos kezelése és használata ▶ Soha ne használjon darabolótárcsát csiszoláshoz. ▶ Húzza meg erősen a betétszerszámot és a karimát. Ha a betétszerszám és a karima nincs erősen meghúzva, akkor kikapcsolás után fennáll a veszély, hogy a betétszerszám a motor fékezéskor leold az orsóról. ▶ A csiszolótárcsa kezelésével és tárolásával kapcsolatosan vegye figyelembe a gyártó utasításait. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02134 Magyar 3 Leírás

3.1 Termékáttekintés 1

3.2 Rendeltetésszerű géphasználat

A leírt termék egy kézi vezetésű, elektromos sarokcsiszoló. A gépet fémből készült tárgyak vízhasználat nélküli daraboló köszörülésére és nagyoló csiszolására tervezték. A gép csak száraz körülmények között történő csiszolásra, illetve vágásra használható. Csak a típustáblán feltüntetett feszültségen és frekvencián szabad a gépet üzemeltetni.

3.3 Szállítási terjedelem

Sarokcsiszoló, védőburkolat, oldalsó markolat, szorítókarima, szorítóanya, feszítőkulcs, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy a www.hilti.group oldalon talál

3.4 Indításiáramkorlátozás

Az elektromos indításiáramkorlátozóval a bekapcsolási áram annyira van lekorlátozva, hogy a hálózati biztosíték ne oldjon ki. Ezzel elkerülhető a gép lökésszerű elindulása. 4 Fogyóanyagok Fémmegmunkáláshoz kizárólag 80 m/sec kerületi sebességű, műgyanta kötésű és szálerősített kivitelű nagyoló csiszolótárcsát, ill. daraboló köszörűtárcsát használjon. Csak olyan csiszolótárcsát használjon, amelyek üzemeltetése legalább 6500/perc fordulatszámon engedé- lyezett, és max. Ø 230 mm átmérővel rendelkeznek. Maximális tárcsavastagság:

• nagyoló csiszolótárcsa esetén 6,4 mm

• darabolótárcsa esetén 2,5 mm. FIGYELEM! Darabolótárcsával végzett darabolás és bemetszés során mindig használja a fedőlemezes védőburkolatot vagy egy teljesen zárt porelvezető fedelet. Tárcsák Alkalmazás Rövidítés Aljzat Abrazív daraboló köszörűtárcsa Daraboló köszörülés, bemetszés ACD fémes Abrazív nagyoló csiszolótárcsa Nagyoló csiszolás AG-D fémes A tárcsák hozzárendelése a használt felszereléshez Felszerelés ACD AG-D AF-D AN-D Védőburkolat - X X X Fedőlemezes védőburkolat X - - - Oldalsó markolat X X X X Feszítőanya X X X X Szorítókarima X X X X Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Magyar 135 5 Műszaki adatok

Tudnivaló A gép névleges feszültségét, névleges áramfelvételét, frekvenciáját, valamint névleges teljesítményfel- vételét az adott országra vonatkozó típustáblán találja. Generátorral vagy transzformátorral történő üzemeltetés esetén ezek leadott teljesítményének a gép típus- tábláján megadott teljesítmény kétszeresének kell lennie. A transzformátor vagy a generátor üzemi feszült- sége mindig essen a gép névleges feszültségfelvételi értékeinek +5%-os és -15%-os határa közé. A 01 EPTA-eljárásnak megfelelő tömeg 5,3 kg Maximális tárcsaátmérő 230 mm Menethossz 15 mm Menetátmérő M14

5.2 Zajinformációk és rezgési értékek az EN 60745 szabvány szerint

A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő összehasonlítására. Az értékek emellett alkalmasak az expozíció előzetes megbecsülésére. A megadott adatok az elektromos szerszám fő alkalmazási területeire vonatkoznak. Ha az elektromos kéziszerszámot más célra, eltérő betétszerszámokkal használják, vagy nem megfelelően tartják karban, akkor az adatok eltérőek lehetnek. Ez jelentősen megnövelheti az expozíciókat a munkaidő teljes időtartama alatt. Az expozíció pontos megbecsüléséhez azokat az időszakokat is figyelembe kell venni, amikor a gépet lekapcsolták, vagy a gép ugyan működik, de ténylegesen nincs használatban. Ez jelentősen csökkentheti az expozíciókat a munkaidő teljes időtartama alatt. Hozzon kiegészítő intézkedéseket a kezelő védelme érdekében a hang és/vagy a rezgés hatásai ellen, mint például: Elektromos kéziszerszámok és betétszerszámok karbantartása, a gépkezelő kezének melegen tartása, a munkafolyamatok megszervezése. Zajinformációk Hangteljesítmény (L

105 dB(A) Kibocsátási hangnyomásszint (L

94 dB(A) Hangnyomásszint bizonytalanság (K

3 dB(A) Rezgési összértékek Felületcsiszolás rezgéscsillapító fogantyúval (a h,AG

6,2 m/s² Bizonytalanság (K) 1,5 m/s² 6 Üzemeltetés

6.1 A munkahely előkészítése

VIGYÁZAT Sérülésveszély! A termék véletlen elindítása. ▶ A gép beállítása vagy az alkatrészek cseréje előtt húzza ki a hálózati csatlakozót. Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket.

6.2 Oldalsó markolat felszerelése

▶ Csavarja be az oldalsó markolatot az erre szolgáló menetes hüvelyek egyikébe. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02136 Magyar

6.3 Védőburkolat felszerelése 2

Tudnivaló A védőburkolaton kódolás található, amely biztosítja, hogy csak a megfelelő védőburkolat legyen felszerelhető. Ezenkívül a kódoló pecek megakadályozza, hogy a védőburkolat ráessen a szerszámra.

1. Nyissa a szorítókart.

2. Helyezze a védőburkolatot a kódoló pecekkel a gépfej tengelynyakán lévő kódoló horonyba.

3. Fordítsa a védőburkolatot a kívánt pozícióba.

4. A védőburkolat rögzítéséhez zárja a szorítókart.

Tudnivaló A védőburkolat az állítócsavar segítségével a megfelelő befogható átmérőre van beállítva. Ha túl enyhe a felhelyezett védőburkolat szorítása, akkor az állítócsavar kis meghúzásával növelheti a feszítőerőt.

6.3.1 Védőburkolat állítása

1. Nyissa a szorítókart.

2. Fordítsa a védőburkolatot a megfelelő pozícióba.

3. A védőburkolat rögzítéséhez zárja a szorítókart.

6.3.2 A védőburkolat leszerelése

1. Nyissa a szorítókart.

2. Fordítsa el a védőburkolatot, míg a kódoló pecek egybe nem esik a kódoló horonnyal, majd vegye le a

VIGYÁZAT Sérülésveszély. A betétszerszám forró lehet. ▶ A betétszerszám cseréjekor viseljen védőkesztyűt. Tudnivaló Betétszerszámokat akkor kell cserélni, ha a vágóteljesítmény jelentősen csökken, vagy ha a sarokcsi- szoló részei (a tárcsán kívül) a munkadarabhoz érnek. Az abrazív tárcsákat a szavatossági idő leteltével kell cserélni.

6.4.1 A betétszerszám beszerelése 3

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Tisztítsa meg a szorítókarimát és a feszítőanyát.

3. Helyezze a szorítókarimát az orsóra.

4. Helyezze fel a betétszerszámot.

5. Húzza meg a feszítőanyát az alkalmazott szerszámnak megfelelően.

6. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

7. Húzza meg a feszítőkulccsal a feszítőanyát, engedje fel az orsórögzítő gombot, majd távolítsa el a

6.4.2 A betétszerszám kiszerelése

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

VIGYÁZAT Törés- és sérülésveszély. Ha az orsórögzítő gombot megnyomja, miközben az orsó forog, a betétszerszám leoldódhat. ▶ Az orsórögzítő gombot csak álló orsó esetén nyomja meg.

2. Nyomja meg az orsórögzítő gombot és tartsa lenyomva.

3. A feszítőkulcsot felhelyezve, majd az óramutató járásával ellentétes irányba forgatva oldja a feszítőanyát.

Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Magyar 137

4. Engedje el az orsórögzítő gombot, és vegye ki a betétszerszámot.

FIGYELMEZTETÉS Sérült kábel miatt fellépő veszély! Ne érintse a vezetéket, ha az munka közben megsérül. Húzza ki a gép csatlakozóvezetékét a dugaszolóaljzatból. ▶ Rendszeresen ellenőrizze a gép csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy felhatalmazott szakemberrel. Rendszeresen ellenőrizze a hosszabbítókábelt, és cserélje ki, ha sérült.

1. Helyezze be a gép csatlakozódugóját az aljzatba.

2. A be-/kikapcsoló gomb kioldásához nyomja meg a biztonsági kioldót.

3. Nyomja be teljesen a be-/kikapcsoló gombot.

6.5.2 Fedőlemezes védőburkolat 4

FIGYELEM! Darabolótárcsával végzett darabolás és bemetszés során mindig használja a fedőlemezes védőburkolatot vagy egy teljesen zárt porelvezető fedelet.

VIGYÁZAT Sérülésveszély. A betétszerszám hirtelen blokkolódhat vagy beakadhat. ▶ Mindig az oldalmarkolattal (vagy az opcionális kengyelmarkolattal) használja a gépet, és tartsa erősen mindkét kézzel.

6.5.4 Daraboló köszörülés

▶ Daraboló köszörülés során közepes előtolással dolgozzon, és a gépet, ill. a daraboló köszörűtárcsát soha ne akassza meg a darabolás síkjában (kb. 90°-os szögben álljon a darabolás síkjára). Tudnivaló Idomok és kisebb zártszelvények darabolásához a darabolást a darabolótárcsát a legkisebb keresztmetszethez helyezve végezze.

6.5.5 Nagyoló csiszolás

VIGYÁZAT Sérülésveszély. A daraboló tárcsa darabokra törhet és sérüléseket okozhat. ▶ Soha ne használjon daraboló köszörűtárcsát nagyoló csiszoláshoz. ▶ Mozgassa a gépet, enyhe nyomás mellett, 5°–30°-os szögállással oda-vissza. ◁ Így a munkadarab nem forrósodik fel túlságosan, nem színeződik el és nem képződnek hornyok.

▶ Engedje el a be-/kikapcsoló gombot. 7 Ápolás és karbantartás

7.1 Ápolás és karbantartás

FIGYELMEZTETÉS Áramütés veszélye! A csatlakoztatott hálózati kábellel végzett ápolás és karbantartás súlyos sérüléseket és égési sérülést okozhat. ▶ Minden ápolási és karbantartási munka előtt húzza ki a hálózati csatlakozót! Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02138 Magyar Ápolás

• Óvatosan távolítsa el a szilárdan tapadó szennyeződést.

• Száraz kefével tisztítsa meg óvatosan a szellőzőnyílásokat.

• A házat csak enyhén nedves kendővel tisztítsa. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket. Karbantartás FIGYELMEZTETÉS Áramütés veszélye! Az elektromos alkatrészek nem szakszerű javítása súlyos sérülésekhez és égési sérülésekhez vezethet. ▶ A gép elektromos részeit csak szakképzett villamossági szakember javíthatja.

• Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából.

• Sérülések és/vagy funkciózavar esetén ne működtesse az elektromos gépet. Azonnal javíttassa meg a Hilti Szervizben.

• Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.

7.2 Ellenőrzés az ápolás és karbantartás után

▶ Minden ápolási és karbantartási eljárás után ellenőrizze, hogy minden védőfelszerelés a helyén vane, és maga a gép hibátlanul működike. 8 Szállítás és tárolás

• Az elektromos gépet ne szállítsa behelyezett szerszámmal.

• Az elektromos gépet mindig kihúzott hálózati csatlakozóval tárolja.

• A gépet száraz helyen, gyermekek, valamint illetéktelen személyek számára nem hozzáférhető módon tárolja.

• Hosszabb szállítást vagy raktározást követően ellenőrizze az elektromos gép sértetlenségét a használatba vétel előtt. 9 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez. Üzemzavar Lehetséges ok Megoldás A gép nem indul. A hálózati áramellátás megszakadt. ▶ Csatlakoztasson egy másik elektromos gépet és ellenőrizze a működést. Hibás a hálózati kábel vagy a csat- lakozódugó. ▶ Ellenőriztesse elektromos szak- emberrel az elektromos csatla- kozókábelt és a dugót, szükség esetén cserélje ki azokat. A szén elkopott. ▶ Ellenőriztesse elektromos szak- emberrel a gépet és szükség esetén cserélje ki a szénkeféket. Áramkimaradás után az újraindí- tásgátló aktív. ▶ Kapcsolja ki, majd újra be a gépet. A gép nem működik. A gép túlterhelt. ▶ Engedje el a be-/kikapcsoló gombot, majd nyomja meg ismét. Hagyja a gépet kb. 30 másodpercig üresjáratban működni. A gép nem a teljes teljesítmé- nyen működik. A hosszabbítókábel átmérője túl kicsi. ▶ Használjon megfelelő kereszt- metszetű hosszabbítókábelt. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Magyar 139 10 Ártalmatlanítás A Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 11 Gyártói garancia ▶ Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02140 Slovenščina 1 Informacije o dokumentaciji
