사용 설명서 AG 23020D HILTI

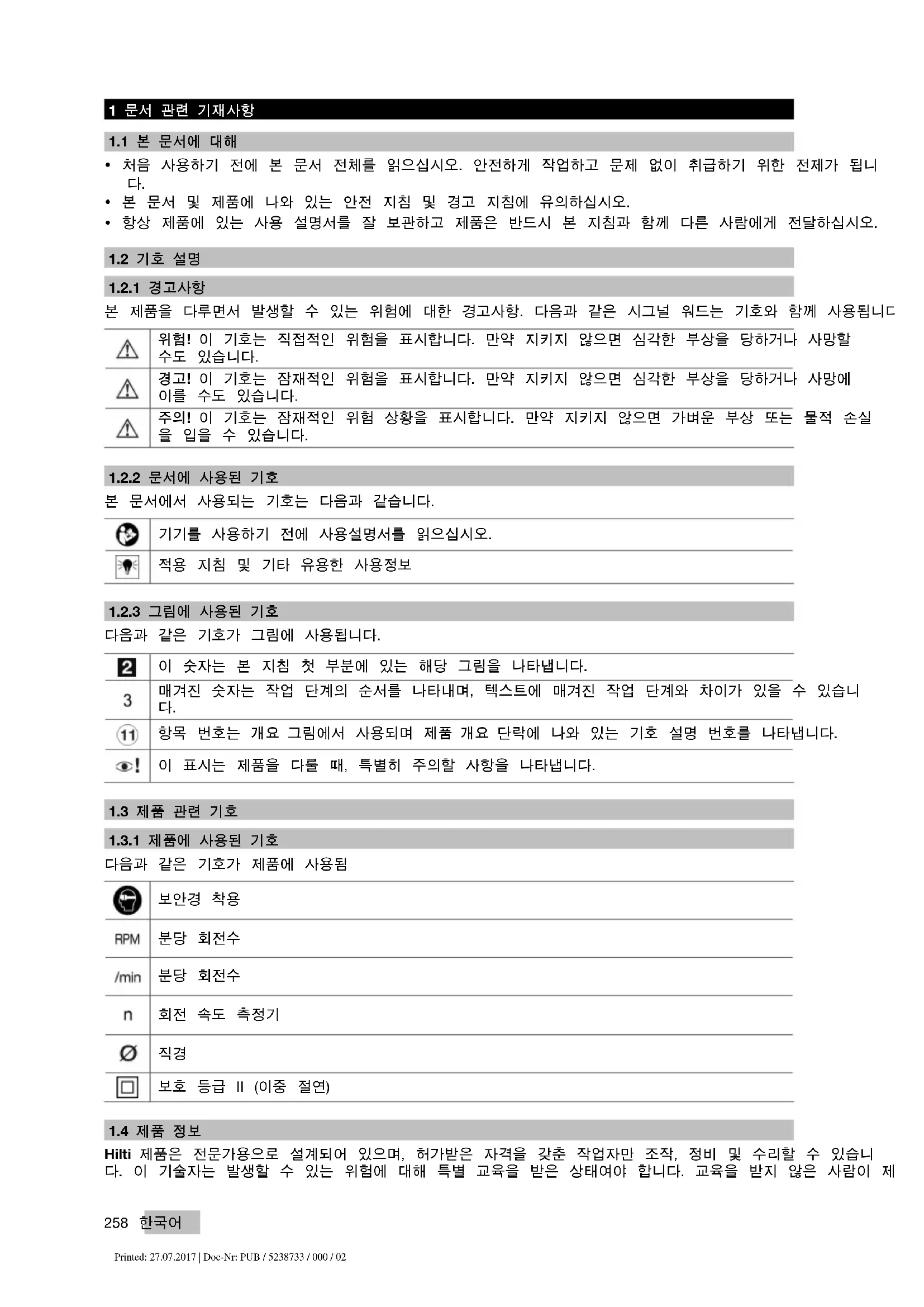

Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02258 한국어 1 문서 관련 기재사항

• 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니

• 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오.

• 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오.

본 제품을 다루면서 발생할 수 있는 위험에 대한 경고사항. 다음과 같은 시그널 워드는 기호와 함께 사용됩니다. 위험! 이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할

경고! 이 기호는 잠재적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망에 이를 수도 있습니다. 주의! 이 기호는 잠재적인 위험 상황을 표시합니다. 만약 지키지 않으면 가벼운 부상 또는 물적 손실 을 입을 수 있습니다.

본 문서에서 사용되는 기호는 다음과 같습니다. 기기를 사용하기 전에 사용설명서를 읽으십시오. 적용 지침 및 기타 유용한 사용정보

다음과 같은 기호가 그림에 사용됩니다. 이 숫자는 본 지침 첫 부분에 있는 해당 그림을 나타냅니다. 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니

항목 번호는 개요 그림에서 사용되며 제품 개요 단락에 나와 있는 기호 설명 번호를 나타냅니다. 이 표시는 제품을 다룰 때, 특별히 주의할 사항을 나타냅니다.

Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니 다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02한국어 259 품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험

형식 명칭 및 일련 번호는 형식 라벨에 제시되어 있습니다. ▶ 일련 번호를 다음의 표에 옮기십시오. 대리점 또는 서비스 센터에 문의할 경우 제품 제원이 필요합니다.

앵글 그라인더 AG 230-20D 세대 03

폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 안전

2.1 전동공구에 대한 일반적인 안전상의 주의사항

경고 모든 안전상의 주의사항과 지침을 읽으십시오. 안전상의 주의사항과 지침을 준수하지 않을 경우, 화 재 위험이 있으며 감전 그리고/또는 중상을 입을 수 있습니다. 앞으로 모든 안전상 주의사항과 지침을 보관하십시오.

▶ 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오. 어수선한 작업환경 또는 어두운 작업장은 사고를 초래할 수 있습니다. ▶ 인화성 액체, 가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는 전동공구를 사용하지 마십시오. 전동공 구는 먼지나 증기를 점화시킬 수 있는 스파크를 일으킵니다. ▶ 전동공구를 사용할 때, 어린이들이나 다른 사람들이 작업장에 접근하지 못하게 하십시오. 다른 사람들이 주의를 산만하게 하면 공구에 대한 통제를 잃기 쉽습니다. 전기에 관한 안전수칙 ▶ 전동공구의 전원 플러그가 소켓에 잘 끼워져야 합니다. 플러그를 절대 변형시켜서는 안됩니다. 접지된 전 동공구와 함께 아답타 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 적합한 소켓을 사용하면 감 전의 위험을 줄일 수 있습니다. ▶ 파이프, 히터, 전기레인지, 냉장고와 같은 접지 표면에 신체 접촉을 피하십시오. 신체에 닿을 경우 감전될

▶ 전동공구가 비에 맞지 않도록 하고 습한 장소에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이

▶ 케이블만 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서 전원 플러그를 빼낼 때 케이블만 잡은 채로 빼내지 마십시오. 전원 케이블이 열, 오일, 날카로운 모서리 또는 기기의 가동부위에 접촉하지 않도록 주의하십시오. 손상되거나 엉킨 전원 케이블은 감전 위험을 높입니다. ▶ 실외에서 전동공구를 이용하여 작업할 때, 실외용으로 승인된 연장 케이블만 사용하십시오. 실외용 연장 케이블을 사용하면 감전의 위험을 줄여줍니다. ▶ 전동공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 전동공구를 사용할 때 경솔하게 행동하지 마십시오. 피 곤하거나 항정신성 약물, 술 또는 약물 복용시에는 전동공구를 사용하지 마십시오. 전동공구 사용 시 이에 유의하지 않을 경우 심각한 부상을 초래할 수 있습니다. ▶ 안전 장비를 갖추고 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라, 먼지 보호 마스크, 미끄럼 방 지용 안전 신발, 안전모 또는 귀마개 등과 같은 안전한 보호장비를 착용하면 부상의 위험을 줄일 수 있습니

▶ 실수로 기기가 작동하지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 설치 또는 운반하는 경우, 전동공구의 전원이 꺼져 있는지 확인하십시오. 전동공구 운반 시 스위치에 손가락을 대거나 스위치가 켜 진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다. ▶ 전동공구의 스위치를 켜기 전, 조정공구 또는 렌치를 제거하십시오. 기기 회전부에 남아있는 공구나 렌치 로 인해 부상을 입을 수 있습니다. ▶ 작업시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록 하고, 항상 균형을 유지하십시오. 이렇 게 하여 예기치 않은 상황에서도 전동공구를 잘 제어할 수 있습니다. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02260 한국어 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동부 위에 말려 들어갈 수 있습니다. ▶ 먼지 포집장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를 확인하십시오. 먼지 포집장치 사용은 먼지로 인한 위험을 줄여줄 수 있습니다. 전동공구의 취급과 사용 ▶ 기기에 과부하가 걸리지 않도록 하십시오. 귀하의 작업에 적합한 전동공구를 사용하십시오. 적합한 전동 공구를 사용하면, 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다. ▶ 스위치가 고장난 전동공구는 사용하지 마십시오. 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다. ▶ 기기 세팅을 실시하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때, 항상 소켓에서 플러그를 미 리 빼어 놓으십시오. 이러한 조치는 실수로 전동공구가 작동하지 않도록 방지합니다. ▶ 사용하지 않는 전동공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오. 기기 사용에 익숙치 않거나 또 는 이 안전수칙을 읽지 않은 사람이 기기를 사용해서는 안됩니다. 비숙련자가 전동공구를 사용하면 위험

▶ 전동공구를 유의해서 관리하십시오. 기기의 가동 부위가 완벽하게 작동하는지, 끼어 있지 않은지, 혹은 부 품이 손상되거나 파손되어 있어 전동공구의 기능을 저하시키지 않는지 점검하십시오. 기기 사용 전 손상 된 부품을 수리하도록 하십시오. 제대로 관리되지 않은 전동공구는 많은 사고를 유발합니다. ▶ 절단기기는 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단기기는 끼이는 경우 가 드물고 조절하기도 쉽습니다. ▶ 본 지침에 따라 전동공구, 액세서리, 공구비트 등을 사용하십시오. 이 때 작업 조건과 실시하려는 작업 내 용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우, 위험한 상황을 초래할 수

▶ 전동공구는 반드시 자격을 갖춘 전문 기술자에 의해 그리고 순정 대체부품만 이용하여 수리해야 합니다. 이렇게 하여 전동공구의 안전성을 계속해서 유지할 수 있습니다.

2.2 그라인딩 및 폴리싱 작업에 대한 일반 안전상의 주의사항:

▶ 이 전동 공구에 제조회사가 특별히 규정하지 않았거나 권장하지 않은 액세서리를 사용하지 마십시오. 액 세서리는 전동 공구에 고정만 가능하기 때문에 안전한 사용은 보장되지 않습니다. ▶ 공구 비트의 허용 회전속도는 최소한 전동 공구에 제시된 최고 회전속도를 넘어서는 안 됩니다. 허용 범위 보다 빠르게 회전하는 액세서리는 파손되거나 분리될 수 있습니다. ▶ 공구 비트의 외경과 두께는 전동 공구의 치수 제원에 부합해야 합니다. 제원에 맞지 않는 공구 비트는 충분 히 차폐, 제어할 수 없습니다. ▶ 나사부가 있는 공구 비트는 연삭 스핀들의 나사부와 정확히 일치해야 합니다. 플랜지를 이용하여 장착되 는 공구 비트의 경우, 공구 비트 구멍의 지경이 플랜지의 조립 직경과 일치해야 합니다. 전동 공구에 정확 하게 고정되지 않은 공구 비트는 불규칙하게 회전하고 아주 강하게 진동하므로 사용자가 조절력을 상실할

▶ 손상된 공구 비트를 사용하지 마십시오. 사용하기 전에 항상 그라인딩 디스크와 같은 공구 비트의 파손 및 균열 여부를 점검하고, 그라인딩 플레이트의 균열, 마모 및 심한 마모 여부를 점검하십시오. 전동 공구 또는 공구 비트를 떨어뜨린 경우, 손상되었는지 점검하고 손상되지 않은 공구 비트를 사용하십시오. 공구 비트 를 점검하고 설치할 경우, 작업자와 그 주변 사람들이 회전하고 있는 공구 비트에서 떨어지도록 한 뒤 기기 를 1분 동안 최고 회전속도로 작동시키십시오. 손상된 공구 비트는 대부분 테스트 시간 동안 부러집니다. ▶ 개인 보호장비를 착용하십시오. 기기를 사용할 때마다 완벽한 안전 보호장비 또는 보안경을 착용하십시오. 먼지 보호 마스크, 귀마개, 보호장갑 또는 특수 보호복 착용은 연삭 및 자재 미립자로부터 사용자를 보호합 니다. 작업 시 발생하는 이물질이 눈에 들어가지 않도록 하십시오. 먼지를 발생시키는 작업 시 방진 마스크 또는 보호 마스크를 반드시 착용해야 합니다. 장시간 심한 소음에 노출될 경우 청각을 상실할 수 있습니다. ▶ 다른 사람이 작업장에서 안전한 거리를 확보하고 있는지 유의하십시오. 작업장에 있는 모든 사람은 개인 보호장비를 착용해야 합니다. 공작물의 부품 파편 또는 파손된 공구 비트가 멀리까지 날아갈 수 있으므로 직접 작업장에 있지 않아도 부상을 입을 수 있습니다. ▶ 전동 공구 비트가 숨겨진 전선이나 기기 자체의 전원 케이블과 접촉할 수 있는 작업을 할 경우, 항상 기기 의 절연된 손잡이 부분만 잡으십시오. 전류가 흐르는 전선과 접촉하면 전동 공구의 금속 부위를 통해 감전 이 될 수도 있습니다. ▶ 전원 케이블을 회전하는 공구 비트로부터 멀리 두십시오. 기기에 대한 조절력을 상실할 경우, 전원 케이블 이 분리되거나 손이나 팔이 회전하는 공구 비트에 들어갈 수 있습니다. ▶ 절대 공구 비트가 완전히 정지하기 전에 전동 공구를 내려놓지 마십시오. 회전하는 공구 비트가 표면에 닿 으며 전동 공구의 조절력을 상실할 수 있습니다. ▶ 전동 공구를 운반하는 동안 작동시키지 않도록 하십시오. 의도하지 않게 옷이 회전하는 공구 비트에 말려 들어가, 이로 인해 신체에 부상을 입을 수 있습니다. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02한국어 261 ▶ 전동 공구의 환기 슬롯을 정기적으로 청소하십시오. 모터 블로어가 먼지를 하우징으로 끌어당기고 금속 먼 지가 많이 축적되면 전기적 위험이 발생할 수 있습니다. ▶ 가연성 자재 근처에서 전동 공구를 사용하지 마십시오. 스파크로 인해 가연성 물질이 연소될 수 있습니다. ▶ 액상 냉각제를 필요로 하는 공구 비트를 사용하지 마십시오. 물 또는 기타 액상 냉각제를 사용하면 전기 쇼 크를 일으킬 수 있습니다. 반동 현상과 안전상의 주의사항 반동 현상은 공구 비트(그라인딩 디스크, 그라인딩 플레이트, 와이어 브러시 등)가 회전하면서 끼이거나 막힘 으로 인해 발생하는 갑작스러운 반응으로, 회전하는 공구 비트가 갑자기 멈추게 됩니다. 이로 인해 제어되지 않은 전동 공구가 공구 비트의 회전반대방향으로 가속됩니다. 예를 들어 그라인딩 디스크가 금속 제품에 끼이거나 블로킹 될 경우, 금속 제품에 그라인딩 디스크가 걸려 디 스크가 손상되거나 반동을 유발합니다. 그라인딩 디스크는 블로킹 위치에서 디스크의 작동 방향에 따라 사용 자가 있는 방향 또는 반대방향으로 움직이게 됩니다. 이때 그라인딩 디스크가 파손될 수 있습니다. 반동은 전동 공구의 잘못된 또는 결함이 있는 사용으로 인해 발생합니다. 반동 현상은 다음에서 설명하는 것과 같은 적절한 예방책을 통해 예방할 수 있습니다. ▶ 전동 공구를 확실하게 고정시키고 신체와 팔을 기기의 반동력을 억제할 수 있는 위치에 놓으십시오. 기기 작동시 반동력 또는 반동 토크에 대항하여 가능한 한 기기를 통제할 수 있도록, 보조 손잡이가 장착되어 있 을 경우 항상 이를 사용하십시오. 작업자는 적합한 예방 대책으로 반동력과 반응력을 통제할 수 있어야 합

▶ 절대로 회전하는 공구 비트에 손을 가까이 하지 마십시오. 반동 시 공구 비트가 작업자의 손 위로 튈 수 있

▶ 반동 시 전동 공구가 작동하는 영역에 가까이 접근하지 않도록 하십시오. 반동으로 인해 전동 공구는 고정 된 위치에서 그라인딩 디스크의 운동 방향과는 반대 방향으로 튀게 됩니다. ▶ 구석, 날카로운 모서리 등에서 작업할 때 특히 주의하십시오. 공구 비트가 공작물로부터 되튀거나 끼이지 않도록 하십시오. 회전하는 공구 비트는 구석, 날카로운 모서리에서 기울어지거나 튀어오를 경우, 끼어 움 직이지 않게 되기 쉽습니다. 이와 같은 현상이 통제력 상실 또는 반동의 원인이 됩니다. 그라인딩 작업에 대한 특별한 안전상의 주의사항: ▶ 전동 공구용으로 허용된 그라인딩 엘리먼트와 그라인딩 엘리먼트용으로 적합한 보호캡만 사용하십시오. 전동 공구용으로 규정되지 않은 그라인딩 엘리먼트는 충분히 차폐될 수 없으며 안전하지 않습니다. ▶ 직각으로 굽은 연삭숫돌은 연삭면이 보호캡의 가장자리에서 돌출되지 않도록 설치되어야 합니다. 보호캡 의 가장자리에 돌출되어 부적절하게 설치된 연삭숫돌은 충분히 단열되지 않습니다. ▶ 보호캡은 가장 작은 그라인딩 엘리먼트가 사용자를 향하도록 전동 공구에 안전하게 설치되어야 합니다. 보 호캡은 사용자를 파손 부품, 그라인딩 엘리먼트와의 접촉을 막고, 작업복을 불태울 수 있는 스파크로부터

▶ 그라인딩 엘리먼트는 권장하는 용도로만 사용해야 합니다. 예: 어떠한 경우에도 컷팅 디스크의 측면으로 그라인딩하지 마십시오. 컷팅 디스크는 디스크의 모서리로 재료를 컷팅하도록 규정되어 있습니다. 이 그 라인딩 엘리먼트의 측면에 작용하는 힘은 그라인딩엘리먼트를 파손시킬 수 있습니다. ▶ 선택한 그라인딩 디스크용으로 항상 정확한 크기와 형태의 손상되지 않은 고정 플랜지를 사용하십시오. 적 합한 플랜지는 그라인딩 디스크를 보호하고 그라인딩 디스크 파손의 위험을 감소시킵니다. 컷팅 디스크용 플랜지는 다른 그라인딩 디스크용 플랜지와 구분할 수 있습니다. ▶ 대형 전동 공구에서는 마모된 그라인딩 디스크를 사용하지 마십시오. 대형 전동 공구용 그라인딩 디스크 는 소형 전동 공구의 고속용으로 설계되어 있지 않으며, 파손될 수 있습니다.

▶ 기술적 하자가 없는 상태에서만 제품을 사용하십시오. ▶ 어떠한 경우에도 기기를 변조 또는 개조하지 마십시오. ▶ 회전하는 부품에 접촉하지 않도록 하십시오. - 부상 위험! ▶ 공구 교체 시에도 보호장갑을 착용하십시오. 공구 비트에 닿으면 부상을 입거나 화상을 당할 수 있습니다. ▶ 작업을 시작하기 전, 작업 시 발생하는 먼지의 위험 등급을 알아보십시오. 해당 국가의 먼지 방지 규정에 적합하며, 공식적으로 허용된 보호 등급의 산업용 진공 청소기만을 사용하십시오. 납이 함유된 도료, 일부 목재, 콘크리트/ 조적벽돌/ 수정을 함유한 암석 및 금속과 같은 광물질로부터 나오는 먼지는 건강에 해로울

▶ 작업장을 잘 환기시키고 먼지의 종류에 따라 필요 시 보호마스크를 착용하십시오. 먼지를 흡입하거나 만 질 경우, 사용자 또는 근처에 있는 사람에게 기관지 질병이나 알레르기 반응이 나타날 수 있습니다. 떡갈나 무 입자 또는 너도밤나무 입자와 같은 특정 종류의 먼지는, 특히 목재 처리용으로 사용하는 첨가제(크롬산 염, 목재 부식 방지제)와 결합하여 암을 일으킬 수 있습니다. 석면 물질은 전문기술자만 다룰 수 있습니다. ▶ 손가락의 혈액순환이 잘 되도록 휴식시간 동안 손가락 운동을 하십시오. 장시간 작업할 경우 진동으로 인 해 손가락, 손 또는 손목의 혈관이나 신경 체계에 문제가 생길 수 있습니다. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02262 한국어 전기에 관한 안전수칙 ▶ 작업을 시작하기 전에, 작업장에서 가려져 있거나 덮혀 있는 전기 배선, 가스 파이프 그리고 하수도관이 있 는지를 점검하십시오. 실수로 전기 케이블을 손상시킨 경우, 기기 바깥쪽에 있는 금속 부품에서 전기 쇼크 를 일으킬 수 있습니다. 전동 공구의 올바른 사용방법과 취급방법 ▶ 황삭 작업을 위해 컷팅 디스크를 사용하지 마십시오. ▶ 공구 비트와 플랜지를 단단하게 조이십시오. 공구 비트와 플랜지를 단단하게 조이지 않을 경우, 스위치를 끄면 기기가 멈추면서 기기 모터로 인해 공구 비트가 스핀들로부터 풀릴 수 있습니다. ▶ 제조사에서 제공한 그라인딩 디스크 취급 및 보관 관련 지침에 유의하십시오. 3 제품 설명

기술된 제품은 전동식 소형 앵글 그라인더입니다. 본 그라인더는 물을 사용하지 않고 금속성 재질의 연삭 절단 과 황삭 가공에 사용됩니다. 건식 연마/절단 작업 용도로만 사용해야 합니다. 형식 라벨에 제시되어 있는 정격 전압과 정격 주파수로만 기기를 작동시켜야 합니다.

앵글 그라인더, 보호캡, 측면 손잡이, 고정 플랜지, 클램핑 너트, 후크 렌치, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인 www.hilti.group에서 확인할 수 있습니다.

전자식 시동 전류 제한으로 스위치ON 전류가 전원 퓨즈가 작동하지 않을 정도로 감소합니다. 이를 통해 기기 의 갑작스럽게 시동되는 일이 방지됩니다. 4 소모품 금속 가공에는 주변 속도가 80 m/sec인 수지합성된 섬유 강화 보강 숫돌 및 컷팅 디스크만 사용하십시오. 최대 직경 230mm 및 최저 회전 속도가 6500 / min로 허용된 그라인딩 디스크만 사용하십시오.

• 컷팅 디스크 2.5 mm 주의! 컷팅 디스크를 이용하여 절단 및 홈 가공할 때 항상 커버 플레이트가 장착된 보호캡 또는 전체가 폐쇄된 먼지 분리기를 사용하십시오.

연마 컷팅 디스크 연삭 절단, 홈 ACD 금속성 연마성 보강 숫돌 황삭 가공 AG-D 금속성 사용한 장비에 디스크 배정

장비 ACD AG-D AF-D AN-D

보호캡 — X X X 커버 플레이트가 장착된 보호캡 X — — — 측면 손잡이 X X X X Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02한국어 263

장비 ACD AG-D AF-D AN-D

클램핑 너트 X X X X 고정 플랜지 X X X X 5 기술자료

정격 전압, 정격 전류, 주파수 및 정격 출력은 국가별 형식 라벨을 참조하십시오. 발전기 또는 변압기에서 작동할 경우, 발전기 및 변압기의 공급출력이 본 기기의 형식 라벨에 적힌 출력보다 두 배 이상 높아야 합니다. 변압기 및 발전기의 작동 전압은 항상 기기의 정격 전압의 +5 % ~ -15 % 사이에 위

EPTAProcedure 01 해당 무게 5.3kg

5.2 소음 정보 및 진동값은 EN 60745에 따라 측정

이 지침에 제시된 음압 및 진동수준은 표준화된 측정방법에 따라 측정된 것이며, 전동 공구를 서로 비교하기 위한 용도로 사용할 수 있습니다. 음압 및 진동 수준은 노출 정도를 사전에 예측하는 데에도 유용하게 사용할 수 있도록 설계되어 있습니다. 제시된 데이터는 전동 공구의 주된 용도를 나타냅니다. 그러나 전동 공구를 다른 용도로 사용하거나 다른 공구 비트를 사용할 경우 또는 유지보수를 충분히 하지 않은 상태에서는 데이터에 편차가 있을 수 있습니다. 이러한 경우 전 작업시간에 걸쳐 노출이 현저하게 증가할 수 있습니다. 노출을 정확하게 평가하기 위해서는 기기 작동이 멈춰 있거나 또는 작동 중이지만 실제로는 사용하지 않는 시 간도 고려해야 합니다. 이러한 경우 전 작업시간에 걸쳐 노출이 현저하게 감소할 수 있습니다. 사용자를 보호하기 위해 음파 그리고/또는 진동이 작용하기 전에 다음과 같은 추가적인 안전 조치를 취하십시 오. 전동 공구와 공구 비트의 유지보수, 손을 따뜻하게 유지, 작업순서 정하기 등.

94dB(A) 음압 수준 허용공차 (K

진동감쇠 손잡이로 표면 연삭 (a h,AG

6.2m/s² 허용공차 (K) 1.5m/s² 6 조작

부상위험! 제품의 돌발적인 시동. ▶ 기기 설정 또는 액세서리를 교체하기 전에 전원 플러그를 당기십시오. 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오.

▶ 지정된 나사 부싱에 측면 손잡이를 조이십시오. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02264 한국어

보호캡의 코딩은 기기에 맞는 보호캡만 설치되도록 확인합니다. 그 외에도 보호캡이 공구 위로 떨어지 지 않도록 방지합니다.

2. 보호캡을 코딩바와 함께 공구 헤드의 스핀들넥에 있는 코딩홈 안으로 끼우십시오.

3. 보호캡을 원하는 위치로 돌리십시오.

4. 고정을 위해 클램핑 레버의 보호캡을 닫으십시오.

보호캡은 이미 조정나사로 정확한 클램핑 직경으로 설정되었습니다. 보호캡을 설치했을 때 전압이 너무 낮으면 조정나사를 살짝 당겨서 장력을 높일 수 있습니다.

2. 보호캡을 요구되는 위치로 돌리십시오.

3. 고정을 위해 클램핑 레버의 보호캡을 닫으십시오.

2. 보호캡을 돌려 코딩바가 코딩홈과 일치할 하면 보호캡을 분리하십시오.

부상 위험. 공구 비트가 뜨거워질 수 있습니다. ▶ 공구 비트 교체 시 보호장갑을 착용하십시오.

절단 기능이 현저히 떨어지거나 또는 작업하는 동안 앵글 그라인더 부품(디스크 제외)이 작업 소재와 접 촉하는 경우 바로 공구 비트를 교체해야 합니다. 연마 디스크는 유효기간이 만료되면 교환해야 합니다.

1. 전원 플러그를 소켓에서 빼내십시오.

2. 고정 플랜지와 클램핑 너트를 깨끗이 하십시오.

3. 고정 플랜지를 스핀들에 끼우십시오.

5. 클램핑 너트를 사용된 공구 비트에 맞춰서 조이십시오.

6. 스핀들 잠금 버튼을 누른 다음, 그대로 누르고 계십시오.

7. 후크 렌치를 이용하여 클램핑 너트를 조인 다음, 이어서 스핀들 잠금 버튼에서 손을 떼고 클램핑 너트를 제

1. 전원 플러그를 소켓에서 빼내십시오.

파열 위험 및 파손 위험. 스핀들 잠금버튼이 눌리면, 스핀들이 돌아가는 동안 공구 비트가 풀릴 수 있습

▶ 스핀들 잠금버튼은 스핀들이 정지된 상태에서만 누르십시오.

2. 스핀들 잠금 버튼을 누른 다음, 그대로 누르고 계십시오.

3. 후크 렌치를 끼우고 시계 방향으로 돌려 클램핑 너트를 푸십시오.

4. 스핀들 잠금버튼에서 손을 떼고 공구 비트를 분리하십시오.

손상된 케이블로 인한 위험! 작업하는 동안 전원 케이블이나 연장 케이블이 손상되었을 경우에는 절대 로 케이블을 만지지 마십시오. 전원 플러그를 소켓에서 빼내십시오. ▶ 기기의 연결 케이블을 정기적으로 점검하고, 손상이 있을 경우 자격을 갖춘 전문기술자가 교환하도

연장 케이블을 정기적으로 점검하고, 손상되었을 경우 이를 교체하십시오.

1. 전원 플러그를 소켓에 끼우십시오.

2. ON/OFF 스위치의 잠금을 풀기 위해 안전장치를 누르십시오.

3. ON/OFF 스위치를 끝까지 누르십시오.

6.5.2 커버 플레이트가 장착된 보호캡 4

주의! 컷팅 디스크를 이용하여 절단 및 홈 가공할 때 항상 커버 플레이트가 장착된 보호캡 또는 전체가 폐쇄된 먼지 분리기를 사용하십시오.

부상 위험. 공구 비트가 갑자기 막히거나 걸릴 수 있습니다. ▶ 항상 측면 손잡이(보우핸들 옵션)를 이용하여 공구를 사용하고, 공구를 양손으로 움직이지 않게 잡

▶ 연삭 절단 시에 적절한 이송 속도로 작업하고 기기 또는 컷팅 디스크를 기울이지 마십시오(작업 위치는 절 단면 기준 대략 90°).

최소형의 단면부에서 컷팅 디스크를 설치하면, 측면부와 사각 파이프를 최상의 결과로 절단하게 됩

부상 위험. 컷팅 디스크가 파열되어 분리된 부품으로 인해 부상을 입을 수 있습니다. ▶ 절대로 황삭 작업을 위해 컷팅 디스크를 사용하지 마십시오. ▶ 기기를 진입 각도 5° ~ 30°로 적절한 압력을 가해 앞뒤/좌우로 이동시키십시오. ◁ 작업물이 과열 및 변색되지 않으며 금이 생기지 않음.

▶ 전원 ON/OFF 버튼에서 손을 떼십시오. 7 관리 및 유지보수

감전으로 인한 위험! 전원 플러그가 삽입된 상태에서 관리 및 수리 작업을 진행하면 중상 및 화상을 입

▶ 관리 및 수리 작업을 진행하기 전에 항상 전원 플러그를 분리하십시오! Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02266 한국어

• 공구에 부착된 오염물질을 조심스럽게 제거하십시오.

• 마른 솔로 환기 홈을 조심스럽게 청소하십시오.

• 하우징은 약간 물을 적신 천으로만 닦으십시오. 플라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오.

감전으로 인한 위험! 전기 구성부품에서 부적절하게 수리하면 중상을 입거나 화재를 야기할 수 있습니다. ▶ 전기 부품은 반드시 전기 기술자가 수리하도록 해야 합니다.

• 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검

• 손상 그리고/또는 기능 장애 발생 시 전동공구를 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으

• 관리 및 수리 작업 후 모든 보호장비를 설치한 후 기능을 점검하십시오.

▶ 관리/수리작업 후에 모든 보호기구가 설치되어 있으며 고장 없이 작동하는지 점검해야 합니다. 8 운반 및 보관

• 전동공구는 공구가 끼워진 상태에서 운반하지 마십시오.

• 전동공구는 항상 전원 플러그를 당긴 상태로 보관하십시오.

• 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오.

• 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 9 문제 발생 시 도움말 본 도표에제시되어 있지않거나스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책 기기가 작동하지 않음. 전원이 공급되지 않음. ▶ 다른 전동 공구를 끼워 기능을 점

전원 케이블 또는 플러그 결함. ▶ 전기 기술자가 전원 케이블 또는 플러그를 점검하도록 하고, 필요

카본이 마모됨. ▶ 전기 기술자가 기기를 점검하도 록 하고, 필요 시 카본을 교환하

▶ 기기를 껐다가 다시 켜십시오. 기기가 작동하지 않음. 기기가 과부하되었음. ▶ ON/OFF 스위치에서 손을 떼고 스위치를 다시 조작하십시오. 그 리고 나서 기기를 공회전 속도에 서 약 30 초간 작동시키십시오. 기기가 전출력으로 작동되지

연장 케이블의 단면적이 너무 작음. ▶ 전기도선의 단면적이 충분히 큰 연장 케이블을 사용하십시오. 10 폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담 자에게 문의하십시오. ▶ 전동공구를 일반 가정의 쓰레기처럼 폐기해서는 안 됩니다. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02한국어 267 11 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02268 한국어 Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Hilti = registered trademark of Hilti Corp., Schaan *2121808*
