MANUALE UTENTE AG 23020D HILTI

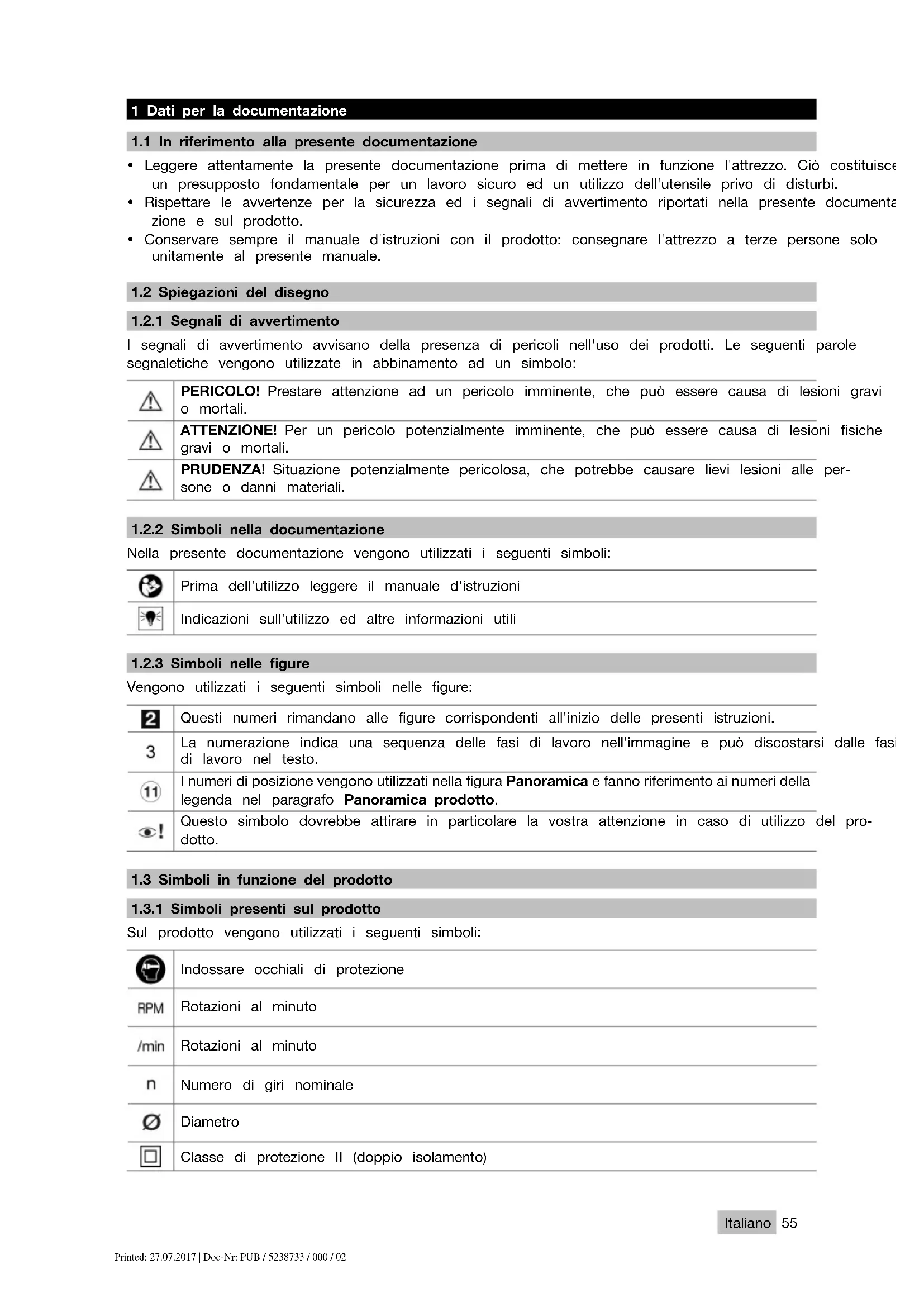

1.1 In riferimento alla presente documentazione

• Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi.

• Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.

• Conservare sempre il manuale d'istruzioni con il prodotto: consegnare l'attrezzo a terze persone solo unitamente al presente manuale.

1.2 Spiegazioni del disegno

1.2.1 Segnali di avvertimento

I segnali di avvertimento avvisano della presenza di pericoli nell'uso dei prodotti. Le seguenti parole segnaletiche vengono utilizzate in abbinamento ad un simbolo: PERICOLO! Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali. ATTENZIONE! Per un pericolo potenzialmente imminente, che può essere causa di lesioni fisiche gravi o mortali. PRUDENZA! Situazione potenzialmente pericolosa, che potrebbe causare lievi lesioni alle per- sone o danni materiali.

1.2.2 Simboli nella documentazione

Nella presente documentazione vengono utilizzati i seguenti simboli: Prima dell'utilizzo leggere il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio delle presenti istruzioni. La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo. I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto. Questo simbolo dovrebbe attirare in particolare la vostra attenzione in caso di utilizzo del pro- dotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto vengono utilizzati i seguenti simboli: Indossare occhiali di protezione Rotazioni al minuto Rotazioni al minuto Numero di giri nominale Diametro Classe di protezione II (doppio isolamento) Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0256 Italiano

1.4 Informazioni sul prodotto

I prodotti Hilti sono destinati all'operatore professionista e l'uso, la manutenzione e la cura devono essere eseguiti esclusivamente da personale autorizzato ed addestrato. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se utilizzati da personale non opportunamente istruito in modo non idoneo o non conforme. La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo. ▶ Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro rappresentante o al Centro Riparazioni. Dati prodotto Smerigliatrice angolare AG 230-20D Generazione 03 N. di serie

1.5 Dichiarazione di conformità

Sotto nostra unica responsabilità, dichiariamo che il prodotto qui descritto è stato realizzato in conformità alle direttive e norme vigenti. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono qui salvate: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicurezza

2.1 Indicazioni generali di sicurezza per attrezzi elettrici

AVVERTENZA Leggere tutte le indicazioni di sicurezza e le istruzioni. La mancata osservanza delle indicazioni di sicurezza e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri. Sicurezza sul posto di lavoro ▶ Mantenere pulita e ben illuminata la zona di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. ▶ Evitare di lavorare con l'attrezzo elettrico in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas. ▶ Tenere lontani i bambini e le altre persone durante l'uso dell'attrezzo elettrico.In caso di distrazione, si rischia di perdere il controllo dell'attrezzo. Sicurezza elettrica ▶ La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi elettrici dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. ▶ Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra. ▶ Tenere gli attrezzi elettrici al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un attrezzo elettrico aumenta il rischio di scosse elettriche. ▶ Non usare il cavo per scopi diversi da quelli previsti, per trasportare o appendere l'attrezzo elettrico, né per estrarre la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, dall'olio, dagli spigoli o da parti dell'attrezzo in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. ▶ Qualora si voglia usare l'attrezzo elettrico all'aperto, impiegare esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche. ▶ Se non è possibile evitare l'uso dell'attrezzo elettrico in un ambiente umido, utilizzare un circuito di sicurezza per correnti di guasto. L'utilizzo di un circuito di sicurezza per correnti di guasto evita il rischio di scosse elettriche. Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Italiano 57 l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni. ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶ Evitare l'accensione involontaria dell'attrezzo. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione di corrente, prenderlo o trasportarlo. Comportamenti come tenere il dito sopra l'interruttore durante il trasporto o collegare l'attrezzo acceso all'alimentazione di corrente possono essere causa di incidenti. ▶ Rimuovere gli strumenti di regolazione o la chiave inglese prima di accendere l'attrezzo elettrico. Un utensile o una chiave che si trovino in una parte in rotazione dell'attrezzo possono causare lesioni. ▶ Evitare di assumere posture anomale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio. In questo modo sarà possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate. ▶ Indossare un abbigliamento adeguato. Evitare di indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. I vestiti larghi, i gioielli o i capelli lunghi possono impigliarsi nelle parti in movimento. ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. Utilizzo e manovra dell'attrezzo elettrico ▶ Non sovraccaricare l'attrezzo. Impiegare l'attrezzo elettrico adatto per eseguire il lavoro. Uti- lizzando l'attrezzo elettrico adatto, si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata. ▶ Non utilizzare attrezzi elettrici con interruttori difettosi. Un attrezzo elettrico che non si possa più accendere o spegnere è pericoloso e deve essere riparato. ▶ Staccare la spina dalla presa di corrente prima di regolare l'attrezzo, di sostituire pezzi di ricambio e accessori o di riporre l'attrezzo. Tale precauzione eviterà che l'attrezzo elettrico possa essere messo in funzione inavvertitamente. ▶ Custodire gli attrezzi elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte. ▶ Effettuare accuratamente la manutenzione degli attrezzi elettrici. Verificare che le parti mobili funzionino perfettamente senza incepparsi, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'attrezzo elettrico stesso. Far riparare le parti danneggiate prima d'impiegare l'attrezzo. Molti incidenti sono provocati da una manutenzione scorretta degli attrezzi elettrici. ▶ Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio conservati con cura ed affilati tendono meno ad incastrarsi e sono più facili da guidare. ▶ Seguire attentamente le presenti istruzioni durante l'utilizzo dell'attrezzo elettrico, degli accessori, degli utensili, ecc. A tale scopo, valutare le condizioni di lavoro e il lavoro da eseguire. L'impiego di attrezzi elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza ▶ Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico.

2.2 Indicazioni di sicurezza generali per lavori di levigatura e lucidatura:

▶ Non utilizzare alcun accessorio che non sia stato specificamente previsto e raccomandato dalla casa costruttrice per questo attrezzo elettrico. Il fatto di riuscire a fissare un accessorio sul proprio attrezzo elettrico non garantisce un impiego sicuro. ▶ Il numero di giri consentito per l'utensile inserito deve essere perlomeno uguale al numero di giri massimo indicato sull'attrezzo elettrico. In caso di accessori con velocità di rotazione superiore a quella ammessa sussiste il rischio che gli accessori si rompano o si stacchino. ▶ Il diametro esterno e lo spessore dell'utensile inserito devono corrispondere ai dati tecnici del proprio attrezzo elettrico. Non è possibile garantire una protezione sufficiente per l'utente né un controllo adeguato, se gli utensili sono di dimensioni errate. ▶ Gli utensili con inserto filettato devono essere perfettamente adatti alla filettatura del mandrino di levigatura. In caso di utensili montati con flangia, il diametro del foro dell'utensile deve essere Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0258 Italiano adatto al diametro di attacco della flangia. Gli utensili non perfettamente fissati all'attrezzo elettrico ruotano in modo irregolare, vibrano considerevolmente e possono provocare la perdita di controllo dell'attrezzo. ▶ Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare gli utensili: verificare che i dischi da molatura non presentino scheggiature e fenditure, verificare che i platorelli non presentino fenditure, punti di usura o un forte logoramento. Dopo una caduta dell'attrezzo elettrico o dell'utensile, controllare che questi non abbiano subito danni, oppure utilizzare un attrezzo non danneggiato. Dopo aver ispezionato ed inserito l'utensile, tenere sé stessi e le eventuali persone nelle vicinanze fuori dal piano di rotazione dell'utensile stesso e tenere in funzione l'attrezzo per un minuto alla velocità massima. Gli utensili danneggiati si rompono quasi sempre durante questo minuto di prova. ▶ Indossare l'equipaggiamento di protezione personale. In base all'impiego, indossare una pro- tezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti protettivi o un grembiule pro- tettivo che impediscano alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti dagli eventuali corpi estranei vaganti, provenienti dai diversi impieghi. La mascherina antipolvere o la protezione per le vie respiratorie devono filtrare la polvere che si forma durante l'impiego. Un forte rumore prolungato può causare la perdita dell'udito. ▶ Assicurarsi che le altre persone mantengano una distanza di sicurezza dalla propria area di lavoro. Tutte le persone che si trovano nell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. ▶ Afferrare l'attrezzo elettrico esclusivamente dalle superfici di impugnatura isolate, quando si eseguono lavori durante i quali è possibile che l'accessorio entri a contatto con cavi elettrici nascosti o con il cavo di alimentazione dell'attrezzo stesso. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e causare così una scossa elettrica. ▶ Tenere il cavo di alimentazione lontano dagli utensili in rotazione. Se si perde il controllo dell'attrezzo, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante. ▶ Non posare mai l'attrezzo elettrico prima che l'utensile inserito si sia arrestato completamente. L'utensile rotante può entrare in contatto con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'attrezzo elettrico. ▶ Non mettere in funzione l'attrezzo elettrico mentre viene trasportato. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile rotante, il quale potrebbe causare lesioni all'utilizzatore. ▶ Pulire regolarmente le feritoie di ventilazione dell'attrezzo elettrico. La ventola del motore attira la polvere nella carcassa, e un accumulo di polvere di metallo può causare pericoli di natura elettrica. ▶ Non utilizzare l'attrezzo elettrico in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. ▶ Non utilizzare utensili che richiedano l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica. Contraccolpo e relative indicazioni di sicurezza Il contraccolpo è la reazione improvvisa in seguito all'inceppamento o al blocco di un utensile rotante, come un disco da molatura, un platorello, ecc. L'inceppamento o il blocco provocano un arresto improvviso dell'utensile rotante, che causa a sua volta un'accelerazione incontrollata dell'attrezzo elettrico nelladirezione di rotazione opposta a quella dell'utensile, con perno sul punto di blocco. Se ad es. un disco da molatura si inceppa o si blocca nel pezzo in lavorazione, il bordo del disco da molatura immerso nel pezzo in lavorazione può impigliarsi e, di conseguenza, rompere il disco da molatura stesso o causare un contraccolpo. Il disco da molatura si muove quindi verso l'utilizzatore o si allontana da lui, a seconda della direzione di rotazione del disco sul punto di blocco. In questo caso può anche rompersi il disco da molatura. Un contraccolpo è la conseguenza di un impiego errato o scorretto dell'attrezzo elettrico. Può essere evitato adottando misure di sicurezza idonee, come descritto di seguito. ▶ Tenere sempre saldamente l'attrezzo elettrico e assumere una posizione del corpo e delle braccia che permetta di attutire le forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se presente, per avere sempre il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione al regime massimo. L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. ▶ Non avvicinare mai le mani agli utensili rotanti. In caso di contraccolpo, l'utensile può toccare la mano dell'utilizzatore. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Italiano 59 ▶ Tenere il corpo lontano dall'area in cui si può spostare l'attrezzo elettrico in caso di contraccolpo. Il contraccolpo spinge l'attrezzo elettrico nella direzione opposta al movimento del disco da molatura sul punto in cui si è bloccato. ▶ Lavorare con particolare attenzione vicino ad angoli, spigoli affilati, ecc. Evitare che l'utensile venga scagliato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affilati, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo. Indicazioni di sicurezza particolari per i lavori di levigatura: ▶ Utilizzare esclusivamente gli abrasivi omologati per il proprio attrezzo elettrico ed il carter di protezione previsto per il tipo di abrasivo in questione. Gli abrasivi non previsti per l'attrezzo elettrico non possono essere schermati in modo sufficiente e non sono sicuri. ▶ I dischi da molatura piegati a gomito devono essere montati in modo tale che la loro superficie di levigatura non sporga oltre il livello del bordo della cappa di protezione. In caso di disco da molatura montato in modo errato, sporgente dal bordo della cappa di protezione, non è possibile garantire una schermatura sufficiente. ▶ Il carter di protezione deve essere applicato saldamente all'attrezzo elettrico e deve essere regolato per la massima sicurezza, in modo che solo una minima parte dell'abrasivo sia rivolta verso l'utilizzatore. Il carter di protezione consente di proteggere l'operatore da frammenti, dal contatto accidentale con abrasivi nonché scintille che potrebbero incendiare gli abiti indossati. ▶ Gli abrasivi devono essere utilizzati esclusivamente per le possibilità di impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono progettati per l'asportazione di materiale con il bordo del disco. Le forze che agiscono lateralmente su questi tipi di disco possono provocare la rottura del disco stesso. ▶ Utilizzare sempre flange di serraggio integre, di dimensioni e forma giuste per il disco da molatura scelto. Le flange adatte sorreggono il disco da molatura e riducono così al minimo il rischio di una rottura del disco. Le flange per dischi da taglio possono differenziarsi dalle flange per altri dischi da molatura. ▶ Non utilizzare dischi da molatura usurati di attrezzi elettrici più grandi. I dischi da molatura per gli attrezzi elettrici di dimensioni maggiori non sono adatti al numero di giri più elevato degli attrezzi elettrici più piccoli e possono rompersi.

2.3 Indicazioni di sicurezza aggiuntive

Sicurezza delle persone ▶ Utilizzare questo prodotto solo se in perfette condizioni tecniche di funzionamento. ▶ Non manipolare né apportare mai modifiche all'attrezzo. ▶ Evitare di toccare i componenti rotanti - Pericolo di lesioni! ▶ Indossare guanti protettivi anche durante la sostituzione dell'utensile. Un eventuale contatto con l'utensile utilizzato può causare lesioni da taglio ed ustioni. ▶ Prima di iniziare il lavoro, verificare la categoria di rischio delle polveri che si formeranno durante il lavoro. Impiegare un aspirapolvere da cantiere con classificazione di protezione rilasciata ufficialmente, che sia conforme alle disposizioni locali sulla protezione dalla polvere. Le polveri prodotte da alcuni materiali, come le vernici a contenuto di piombo, alcuni tipi di legno, calcestruzzo / muratura / pietra, che contengono quarzo, e minerali o metallo, possono essere dannose per la salute. ▶ Accertarsi che la postazione di lavoro sia ben ventilata e, all'occorrenza, indossare una mascherina antipolvere adatta alla polvere prodotta durante la lavorazione. Il contatto o l'inalazione di polvere possono provocare reazioni allergiche e/o patologie delle vie aeree dell'utente oppure delle persone che si trovano nelle vicinanze. Alcune polveri, come la polvere di quercia o di faggio sono cancerogene, soprattutto se combinate ad additivi per il trattamento del legno (cromato, antisettico per legno). I materiali contenenti amianto devono essere trattati soltanto da personale esperto. ▶ Fare delle pause durante il lavoro ed esercizi per una migliore circolazione sanguigna delle dita. In caso di lavori prolungati, a causa delle vibrazioni si possono verificare disturbi ai vasi sanguigni o al sistema nervoso per quanto riguarda dita, mani o polsi. Sicurezza elettrica ▶ Prima di iniziare a lavorare controllare l'area di lavoro per individuare eventuali cavi elettrici, condutture del gas o dell'acqua nascosti. Le parti metalliche esterne dell'attrezzo possono causare una scossa elettrica se, inavvertitamente, viene danneggiato un cavo elettrico. Utilizzo conforme e cura degli attrezzi elettrici ▶ Non utilizzare dischi da taglio per sgrossare. ▶ Serrare saldamente l'utensile e la flangia. Se l'utensile e la flangia non sono serrati a fondo, sussiste la possibilità che - dopo l'arresto dell'attrezzo - l'utensile si stacchi dal mandrino durante la frenata del motore. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0260 Italiano ▶ Osservare le indicazioni del produttore per utilizzo e conservare i dischi da molatura. 3 Descrizione

3.1 Panoramica del prodotto 1

Pulsante di bloccaggio del mandrino

Interruttore on/off (acceso/spento)

Dispositivo di sgancio di sicurezza

Alloggiamenti filettati per impugnature

Flangia di serraggio

Carter di protezione

3.2 Utilizzo conforme

Il prodotto descritto è una smerigliatrice angolare elettrica guidata a mano. L'attrezzo è destinato al taglio e alla sgrossatura di materiali metallici senza l'uso di acqua. Può essere utilizzato esclusivamente per il taglio e la molatura a secco. L'utilizzo dell'attrezzo deve avvenire in conformità a tensione e frequenza di rete riportate sulla targhetta.

Smerigliatrice angolare, carter di protezione, impugnatura laterale, flangia di serraggio, dado di bloccaggio, chiave di serraggio, istruzioni per l'uso. Altri prodotti di sistema, omologati per il vostro utensile, sono reperibili presso il vostro centro assistenza Hilti oppure online all'indirizzo: www.hilti.group

3.4 Limitatore della corrente di spunto

Grazie al limitatore elettronico della corrente di spunto la corrente di accensione viene ridotta in modo tale da evitare che scatti il fusibile di protezione dell'alimentazione elettrica. In questo modo si garantisce un avvio regolare e senza scatti dell'attrezzo. 4 Materiale di consumo Per la lavorazione del metallo utilizzare esclusivamente dischi da taglio o da smerigliatura rinforzati con fibra e legati con resina sintetica con una velocità periferica ammessa di 80 m/sec. Utilizzare esclusivamente dischi da molatura omologati per una velocità di almeno 6500 giri/min e con un diametro massimo di 230 mm. Lo spessore massimo dei dischi è:

• 6,4 mm per i dischi da sgrosso

• 2,5 mm per i dischi da taglio. ATTENZIONE! Per la troncatura e l'esecuzione di tagli longitudinali con dischi da taglio utilizzare sempre il carter di protezione con lamiera di copertura oppure un carter di protezione antipolvere completamente chiuso. Dischi Applicazione Sigla Materiale di base Disco da taglio abrasivo Troncatura, taglio longitu- dinale ACD metallico Disco da sgrosso abrasivo Sgrossatura AG-D metallico Abbinamento dei dischi all'equipaggiamento utilizzato Attrezzatura ACD AG-D AF-D AN-D Carter di protezione — X X X Carter di protezione con copertura X — — — Impugnatura laterale X X X X Dado di bloccaggio X X X X Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Italiano 61 Attrezzatura ACD AG-D AF-D AN-D Flangia di serraggio X X X X 5 Dati tecnici

5.1 Smerigliatrice angolare

Nota Tensione nominale, corrente nominale, frequenza e assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese. In caso di utilizzo con un generatore o un trasformatore, la potenza erogata degli stessi dev'essere il doppio rispetto alla potenza riportata sulla targhetta dell'attrezzo. La tensione d'esercizio del trasformatore o generatore deve essere sempre compresa tra il +5% e il -15% della tensione nominale dell'attrezzo. Peso secondo la procedura EPTA 01 5,3 kg Massimo diametro della mola 230 mm Lunghezza filettatura 15 mm Diametro filettatura M14

5.2 Dati su rumorosità e vibrazioni secondo EN 60745

I valori relativi alla pressione acustica e alle vibrazioni riportati nelle presenti istruzioni sono stati misurati secondo una procedura standardizzata e possono essere utilizzati per confrontare i diversi attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni. I dati indicati rappresentano le principali applicazioni dell'attrezzo. Se l'attrezzo elettrico viene impiegato per altre applicazioni, con accessori diversi o con un'insufficiente manutenzione, i dati possono variare. Ciò potrebbe aumentare considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Per una valutazione precisa delle esposizioni, occorre anche tenere conto degli intervalli di tempo in cui l'attrezzo è spento oppure è acceso ma non è in uso. Ciò potrebbe ridurre considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Attuare misure di sicurezza aggiuntive per proteggere l'utilizzatore dall'effetto dei rumori e/o delle vibrazioni, come ad esempio: effettuare la manutenzione degli attrezzi elettrici e degli utensili, tenere le mani calde, organizzare le fasi di lavoro. Dati sulla rumorosità Livello di potenza sonora (L

94 dB(A) Incertezza pressione acustica (K

3 dB(A) Valori totali di vibrazioni Levigatura di superfici con l'impugnatura a vibrazioni ridotte (a h,AG

6.1 Preparazione al lavoro

PRUDENZA Pericolo di lesioni! Avviamento accidentale del prodotto. ▶ Estrarre la spina dalla presa di rete prima di dedicarsi alle impostazioni dell'attrezzo o di sostituire parti accessorie. Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0262 Italiano

6.2 Montaggio dell'impugnatura laterale

▶ Avvitare l'impugnatura laterale ad una delle boccole filettate previste.

6.3 Montaggio del carter di protezione 2

Nota La codifica del carter di protezione assicura che possa essere montato solamente un carter di protezione adatto all'attrezzo. La staffa di codifica impedisce inoltre che il carter di protezione cada sull'utensile.

1. Aprire la leva di serraggio.

2. Applicare il carter di protezione con staffa di codifica nella scanalatura di codifica sul collo del mandrino

della testa dell'attrezzo.

3. Ruotare il carter di protezione fino alla posizione desiderata.

4. Chiudere la leva di serraggio per fissare il carter di protezione.

Nota Il carter di protezione è già impostato con la vite di regolazione sul diametro di serraggio corretto. Qualora il serraggio con il carter di protezione applicato fosse insufficiente, è possibile aumentarlo stringendo leggermente la vite di regolazione.

6.3.1 Regolazione del carter di protezione

1. Aprire la leva di serraggio.

2. Ruotare il carter di protezione sulla posizione necessaria.

3. Chiudere la leva di serraggio per fissare il carter di protezione.

6.3.2 Rimozione del carter di protezione

1. Aprire la leva di serraggio.

2. Ruotare il carter di protezione finché la staffa di codifica non coincide con la scanalatura di codifica,

PRUDENZA Pericolo di lesioni. L'utensile si può surriscaldare. ▶ In occasione del cambio utensile, indossare appositi guanti di protezione. Nota Gli utensili devono essere sostituiti non appena le prestazioni di taglio risultano evidentemente compromesse oppure le parti della smerigliatrice angolare (oltre alla mola) durante il lavoro entrano in contatto con il materiale in lavorazione. Le mole abrasive devono essere sostituite una volta scadute.

6.4.1 Montaggio dell'utensile 3

1. Estrarre la spina dalla presa.

2. Pulire la flangia di serraggio e il dado di bloccaggio.

3. Posizionare la flangia di serraggio sul mandrino.

4. Applicare l'utensile.

5. Avvitare i dadi di bloccaggio in base all'utensile impiegato.

6. Premere e tenere premuto il pulsante di bloccaggio del mandrino.

7. Serrare il dado di bloccaggio con l'apposita chiave e rilasciare quindi il pulsante di bloccaggio del

mandrino, togliendo la chiave di serraggio.

6.4.2 Smontaggio dell'utensile

1. Estrarre la spina dalla presa.

Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Italiano 63 PRUDENZA Pericolo di rottura e distruzione. Quando viene premuto il pulsante di bloccaggio del mandrino mentre il mandrino è in funzione, è possibile che l'utensile si stacchi. ▶ Premere il pulsante di bloccaggio del mandrino solo quando l'attrezzo è fermo.

2. Premere e tenere premuto il pulsante di bloccaggio del mandrino.

3. Allentare il dado di serraggio rapido inserendo la chiave di serraggio e ruotandola in senso antiorario.

4. Rilasciare il pulsante di bloccaggio del mandrino ed estrarre l'utensile.

ATTENZIONE Pericolo dovuto a cavi danneggiati! È proibito toccare il cavo di rete o di prolunga se questo è stato danneggiato durante il lavoro. Disinserire la spina dalla presa. ▶ Controllare regolarmente il cavo di collegamento dell'attrezzo e, in caso di danni, farlo sostituire da personale tecnico riconosciuto. Controllare regolarmente i cavi di prolunga e sostituirli qualora risultassero danneggiati.

1. Inserire la spina di rete nella presa.

2. Premere il dispositivo di sgancio di sicurezza per sbloccare l'interruttore on/off.

3. Premere completamente l'interruttore ON/OFF.

◁ Motore in funzione.

6.5.2 Carter di protezione con copertura 4

ATTENZIONE! Per la troncatura e l'esecuzione di tagli longitudinali con dischi da taglio utilizzare sempre il carter di protezione con lamiera di copertura oppure un carter di protezione antipolvere completamente chiuso.

PRUDENZA Pericolo di lesioni. L'utensile può bloccarsi o rimanere agganciato improvvisamente. ▶ Utilizzare l'attrezzo con l'impugnatura laterale (opzionale con l'impugnatura a staffa) e tenerlo saldamente con entrambe le mani.

6.5.4 Lavori di taglio

▶ Durante il taglio con abrasivo, lavorare con avanzamento moderato senza spostare l'attrezzo o la mola da taglio (la posizione di lavoro si trova a circa 90° rispetto al piano di taglio). Nota Per tagliare al meglio i profili e i piccoli tubi a sezione quadrata, posizionare la mola da taglio sulla sezione minima del pezzo in lavorazione.

PRUDENZA Pericolo di lesioni. La mola da taglio può disintegrarsi ed i frammenti che vengono proiettati intorno possono essere causa di lesioni. ▶ Non utilizzare mai dischi da taglio per sgrossare. ▶ Spostare l'attrezzo con un angolo di registrazione da 5° a 30°, esercitando una pressione moderata avanti e indietro. ◁ Il materiale non si surriscalda eccessivamente, non cambia colore e non si formano rigature. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0264 Italiano

▶ Rilasciare l'interruttore on/off. 7 Cura e manutenzione

7.1 Cura e manutenzione

ATTENZIONE Pericolo di scossa elettrica! L'esecuzione di interventi di cura e manutenzione dello strumento con la spina inserita possono causare lesioni ed ustioni di grave entità. ▶ Prima di procedere con l'esecuzione di interventi di cura e manutenzione rimuovere sempre la spina! Cura

• Rimuovere con cautela lo sporco tenace attaccato all'attrezzo.

• Pulire con cautela le feritoie di ventilazione utilizzando una spazzola asciutta.

• Pulire la carcassa utilizzando solo un panno leggermente inumidito. Non utilizzare prodotti detergenti contenenti silicone, poiché potrebbero risultare aggressivi per le parti in plastica. Manutenzione ATTENZIONE Pericolo di scossa elettrica! Riparazioni incaute su componenti elettrici possono provocare gravi lesioni e bruciature. ▶ Tutte le riparazioni inerenti alle parti elettriche devono essere eseguite solo da elettricisti specializ- zati.

• Controllare regolarmente che tutte le parti visibili non presentino danneggiamenti e che gli elementi di comando funzionino perfettamente.

• In caso di danneggiamenti e/o di malfunzionamenti non mettere in funzione l'attrezzo elettrico. Fare riparare immediatamente l'attrezzo da un Centro Riparazioni Hilti.

• In seguito ad eventuali lavori di curaemanutenzione dell'attrezzoripristinare tutti i dispositivi di protezione e verificarne il corretto funzionamento.

7.2 Verifiche a seguito di lavori di cura e manutenzione

▶ In seguito ai lavori di cura e manutenzione controllare se sono stati applicati tutti i dispositivi di protezione e se questi funzionano regolarmente. 8 Trasporto e magazzinaggio

• Non trasportare l'attrezzo elettrico con l'utensile inserito.

• Riporre sempre l'attrezzo elettrico con la spina scollegata dalla rete.

• Asciugare l'attrezzo e conservarlo fuori dalla portata dei bambini e delle persone non autorizzate.

• Dopo un lungo periodo di magazzinaggio o un lungo periodo di trasporto verificare che l'attrezzo elettrico non presenti danneggiamenti. 9 Supporto in caso di anomalie In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti. Anomalia Possibile causa Soluzione L'attrezzo non parte. Alimentazione di corrente della rete interrotta. ▶ Collegare un altro elettroutensile e verificarne il funzionamento. Cavo di rete o spina difettosi. ▶ Fare controllare ed eventual- mente sostituire il cavo di alimentazione e connettore da un elettricista. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Italiano 65 Anomalia Possibile causa Soluzione L'attrezzo non parte. Spazzole consumate. ▶ Far controllare l'attrezzo da un tecnico elettricista e, se necessario, fare sostituire i carboncini. In seguito ad un'interruzione di corrente si attiva il blocco contro il riavvio dell'attrezzo. ▶ Spegnere e riaccendere l'at- trezzo. L'attrezzo non funziona. L'attrezzo è sovraccarico. ▶ Rilasciare l'interruttore ON/OFF ed azionarlo nuovamente. Lasciare quindi l'attrezzo in funzione, al minimo, per circa 30 secondi. L'attrezzo non ha piena po- tenza. Il cavo di prolunga ha una sezione insufficiente. ▶ Utilizzare un cavo di prolunga di sezione sufficiente. 10 Smaltimento Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti. ▶ Non gettare le apparecchiature elettriche tra i rifiuti domestici. 11 Garanzia del costruttore ▶ In caso di domande sulle condizioni di garanzia, rivolgersi al partner Hilti locale. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0266 Eesti 1 Andmed dokumentatsiooni kohta
