РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AG 23020D HILTI

bg Оригинално Ръководство за експлоатация 204

ro Manual de utilizare original 215

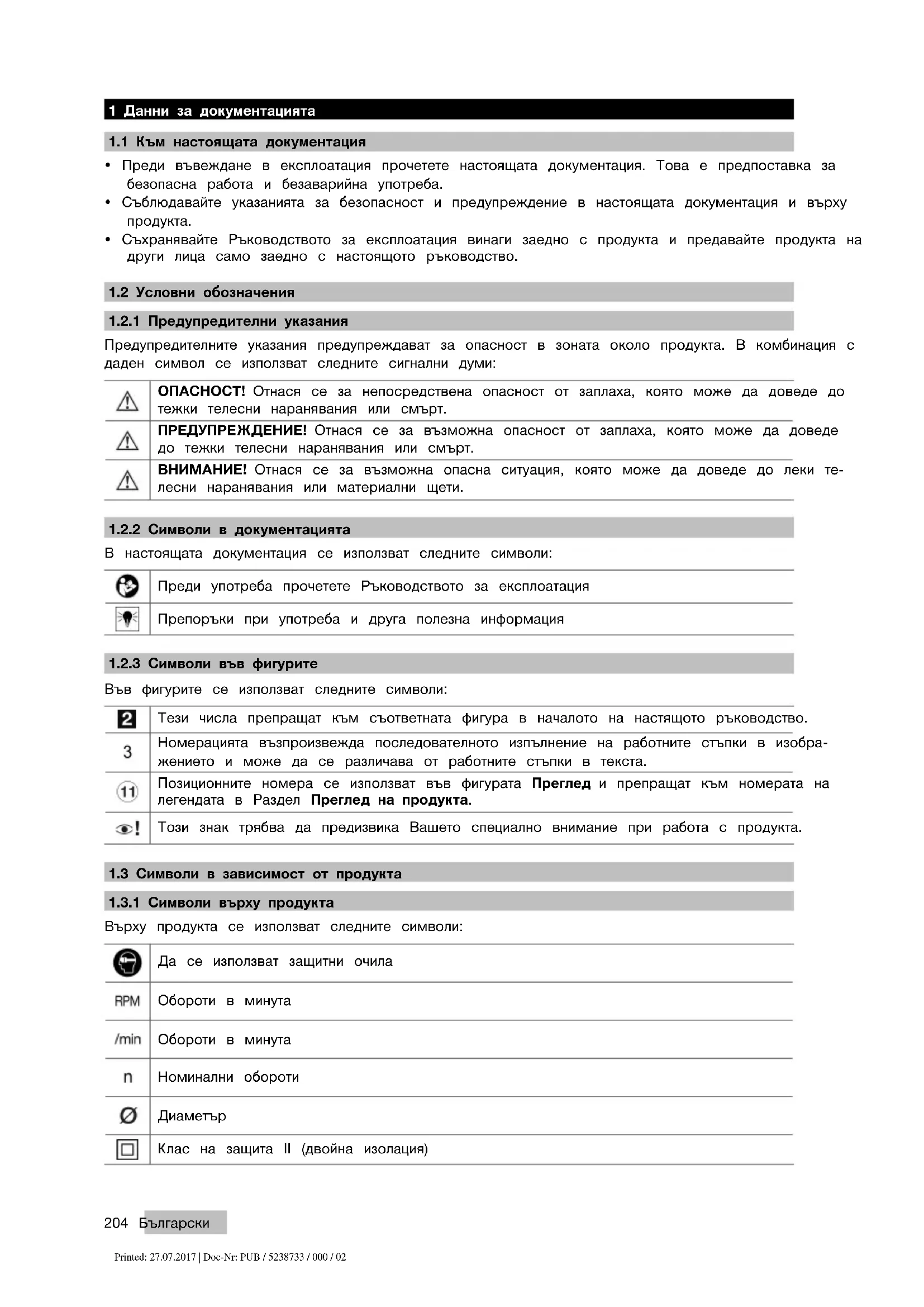

1 Данни за документацията

1.1 Към настоящата документация

• Преди въвеждане в експлоатация прочетете настоящата документация. Това е предоставка за безопасна работа и безаварийна употреба.
• Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.
• Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото ръководство.

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. В комбинация с даден символ се използват следните сигнални думи:

	ОПАСНОСТ! Отнася се за непосредствена опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.
	ПРЕДУПРЕЖДЕНИЕ! Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.
	ВНИМАНИЕ! Отнася се за възможна опасна ситуация, която може да доведе до леки телесни наранявания или материални щети.

1.2.2 Символи в документацията

В настоящата документация се използват следните символи:

	Преди употреба прочетете Ръководството за експлоатация
	Препоръки при употреба и друга полезна информация

1.2.3 Символи във фигурите

Във фигурите се използват следните символи:

2	Тези числа препращат към съответната фигура в началото на настоящото ръководство.
3	Номерацията възпроизвежда последователното изпълнение на работните стъпки в изображението и може да се различава от работните стъпки в текста.
11	Позиционните номера се използват във фигурата Преглед и препращат към номерата на легендата в Раздел Преглед на продукта.
○!	Този знак трябва да предизвика Вашето специално внимание при работа с продукта.

1.3.1 Символи върху продукта

Върху продукта се използват следните символи:

	Да се използват защитни очила
RPM	Обороти в минута
/min	Обороти в минута
n	Номинални обороти
∅	Диаметър
	Клас на защита II (двойна изолация)

1.4 Информация за продукта

Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение.

Обозначението на типа и серийният номер са отбелязани върху типовата табелка.

▶ Пренесете серийния номер в представената по-долу таблица. Вие се нуждаето от данните за продукта, когато се обръщате с въпроси към наше представителство или сервисен отдел.

Данни за продукта

1.5 Декларация за съответствие

Ние декларираме на собствена отговорност, че описаният тук продукт отговаря на действащите директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация.

Техническата документация се съхранява тук:

2.1 Общи указания за безопасност при електроинструменти

ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност и инструкции. Неспазването на приведените по-долу указания за безопасност и инструкции може да причини електрически удар, пожар и/или тежки наранявания.

Съхранявайте всички указания за безопасност и инструкции за бъдещи справки.

Безопасност на работното място

▶ Подържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление в работната зона могат да доведат до злополуки.
- Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прахообразни вещества. В електроинструментите се отделят искри, които могат да възпламенят прахообразни вещества или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрол върху уреда.

Безопасност при работа с електроинструменти

Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със заземени електроинструменти, не използвайте адаптери за щепсела. Ползванетона оригинални щепсели и подходящи контакти намалява риска от електрически удар.
- Избягвайте допира на тялото Ви до заземени повърхности, като тръби, отоплителни уреди, печки и хладилници. Рискът от електрически удар се увеличава, когато тялото Ви е заземено.
▶ Предпазвайте електроинструментите от дъжд или влага. Проникването на вода в електроинструмента повишава опасността от електрически удар.
- Не използвайте кабела за непривични цели, като носене на електроинструмента, окачване или издърпване на щепсела от контакта. Предпазвайте кабела от нагряване, масла, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от електрически удар.
Когато работите с електроинструмент на открито, използвайте само удължителни кабели, които са подходящи и за работа навън. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от електрически удар.
- Ако не можете да избегнете работа с електроинструмента във влажна среда, използвайте ключ с вградена дефектнотокова защита. Използването на ключ с вградена дефектнотокова защита намалява риска от електрически удар.

Безопасен начин на работа

• Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, когато сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания.
• Носете лични предпазни средства и работе винаги със защитни очила. Носенето на лични предпазни средства, като прахова маска, обезопасени обувки със стабилен грайфер, защитна каска или антифони, според вида и употребата на електроинструмента, намалява риска от наранявания.
• Избягвайте неволно включване на електроинструмента. Уверете се, че електроинструментът е изключен, преди да го свържете към електрозахранването, преди да го вдигнете или пренасяте. Ако при носене на електроинструмента държите пръста си върху пусковия прекъсвач или ако свържете включения уред към електрозахранването, съществува опасност от злополука.
  ▶ Преди да включите електроинструмента, се уверете, че сте отстранили от него всички регулиращи инструменти или гаечни ключове. Инструмент или ключ, който се намира на въртящо се звено, може да причини наранявания.
• Избягвайте неудобните положения на тялото. Работете при стабилно положение на тялото и пазетеравновесиевъввсеки един момент. Така ще можете да контролирате електроинструмента по-добре, ако възникнат неочаквани ситуации.
  Носете подходящо облекло. Не носете широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Широките дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се части.
• Ако е възможно да се монтират съоръжения за събиране и изсмукване на прах, се уверете, че те са включени и се използват правилно. Използването на прахоуловител може да намали породените от прахове опасности.

Използване и обслужване на електроинструмента

• Не претоварвайте уреда. Използвайте електроинструмента само съобразно неговото предназначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинструмент в посочения диапазон на мощност.
  ▶ Не използвайте електроинструмент, чийто ключ е повреден. Електроинструмент, който не може повече да бъде включван или изключван, е опасен и трябва да бъде ремонтиран.
  ▶ Преди да променяте настройките на уреда и да заменяте приспособленията, или ако не използвате уреда продължително време, изключвайте щепсела от контакта. Тази предназна мярка предотвратява опасността от задействане на електроинструмента по невнимание.
  Съхранявайте неизползвани в момента електроинструменти на места, които са извън досега на деца. Не допускайте уредът да бъде използван от лица, които не са запознати с него или не са прочели настоящите инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат опасни.
  Отнасяйте се към електроинструментите грижливо. Проверявайте дали подвижните елементи функционират безупречно и не заклинват, дали има счупени или повредени части, които нарушаватфункциитенаелектроинструмента. Предида използватеуреда, дайте повредените части на ремонт. Много от злополуките се дължат на недобре поддържани електроинструменти.
  ▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове заклинват по-рядко и се водят по-леко.
• Използвайте електроинструменти, принадлежности, сменяеми инструменти и т.н. съобразно настоящите инструкции. Съобразявайте се и с конкретните работни условия и с дейностите, които трябва да бъдат извършвани. Употребата на електроинструменти за цели, различни от предвидените от производителя, може да доведе до опасни ситуации.

Сервизиране

- Ремонтът на Вашия електроинструмент трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира съхранение на безопасността на електроинструмента.

2.2 Общи указания за безопасност при шлифоване и полиране:

• Не използвайте принадлежности, които не са били предвидени и препоръчани от производителя специално за този електроинструмент. Това, че можете да закрепите принадлежностите към Вашия електроинструмент, не е гаранция за сигурност и безопасност при употреба.
  Допустимите обороти на сменяемия инструмент трябва да са най-малко равни на посочените максимальни обороти на електроинструмента. Принадлежности, които се въртят по-бързо от допустимото, могат да се счупят и да полетят наоколо.

Външният диаметър и дебелината на сменяемия инструмент трябва да съответстват на посочените размери на Вашия електроинструмент. Сменяеми инструменти с неподходящи размери не могат да бъдат достатъчно добре обезопасени или контролирани.
Сменяемите инструменти с резбова вложка трябва да бъдат напаснати точно към резбата на шлифовъчния шпиндел. При сменяеми инструменти, които се монтират посредством фланец, диаметърът на отвора на сменяемия инструмент трябва да е напаснат към монтажния диаметър на фланеца. Сменяемите инструменти, които не са точно закрепени към електроинструмента, се въртят неравномерно, вибрират много силно и могат да доведат до загуба на контрол.
- Не използвайте повредени сменяеми инструменти. Преди всяка употреба проверявайте инструментите, напр. шлифовъчни дискове, за наличие на отломки и пукнатини, шлайфчинийките - за пукнатини, износване или силно износване. Ако електроинструментът или сменяемият инструмент паднат, проверете дали са повредени или използвайте изправен сменяем инструмент. След като сте проверили сменяемия инструмент и сте го монтирали, внимавайтеВие самият и намиращитесе в близост други лица да се намирате извън равнината на въртящия се сменяем инструмент, и оставете уреда да поработи в продължение на една минута на максимальни обороти. В повечето случаи повредените сменяеми инструменти се чупят по време на този тест.
- Носете лични предпазни средства. В зависимост от приложението използвайте цялостна защита за лицето, защита за очите или защитни очила. Ако е целесъобразно, носете противопрахова маска, антифони, защитни ръкавици или специална престилка, която Ви предпазва от отделящи се малки частици материал при шлифоване. Очите трябва да са защитени от хвърчащи наоколо чужди тела, които се отделят при различните начини на употреба. Прахозащитната маска или маската за дихателна защита трябва да филтрират отделящите се при работа прахове. Ако продължително време сте подложени на силен шум, може да получите увреждане на слуха.
▶ Внимавайте други лица да се намират на безопасно разстояние от Вашата работна област. Всяко лице, влизащо в работната област, трябва да носи лични предпазни средства. Отломки от обработвания детайл или счупени сменяеми инструменти могат да изхвърчат и дори извън границите на работната област да причинят наранявания.
- Дръжте електроинструмента само за изолираните повърхности за хващане, когато извърш-вате дейности, при които сменяемият инструмент може да попадне на скрита токопроводимост или на собствения си мрежов кабел. Контактът с тоководещи проводници може да постави под напрежение металлите части на уреда и да доведе до възникване на електрически удар.
- Дръжте мрежовия кабел далече от въртящи се сменяеми инструменти. Ако загубите контрол върху уреда, мрежовият кабел може да бъде прекъснат или увлечен, а дланта Ви или ръката Ви могат да попаднат върху въртящия се сменяем инструмент.
- Никога не оставяйте електроинструмента, преди сменяемият инструмент да е спрял напълно работа. Въртящият се сменяем инструмент може да попада в контакт с равнината, на която оставяте уреда, вследствие на което може да загубите контрол върху електроинструмента.
- Не оставяйте електроинструментът да работи, докато го пренасяте. Чрез случаен допир Вашето облекло може да бъде увлечено от въртящия се сменяем инструмент и сменяемият инструмент може да се забие в тялото Ви.
▶ Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Вентилаторът на мотора привлича прах навътре в корпуса, а при натрупване на метален прах може да възни електрически опасности.
▶ Не използвайте електроинструмента в близост до горими материали. Искрите могат да възпламенят тези материали.
▶ Не използвайте сменяеми инструменти, които изискват течни охлаждащи средства. Използването на вода или други течни охлаждащи средства може да доведе до възникване на електричес удар.

Откат и съответни указания за безопасност

Откатът представлява внезапна реакция вследствие на заклещен или блокирал въртящ се сменяем инструмент, като шлифовъчен диск, шлифовъчен кръг и т.н. Заклещването или блокирането води до рязко спиране на въртящия се сменяем инструмент. Вследствие на това в точката на блокиране възниква ускорено движение на неконтролируемияелектроинструментв посока, обратна на въртенето на сменяемия инструмент.

Ако напр. шлифовъчният диск заклинва или блокира в детайла, е възможно ръбът на шлифовъчния диск, който се потапя в детайла, да се закачи и по този начин да избие шлифовъчния диск или да предизвика откат. При това положение шлифовъчният диск се движи в посока към или от работещи с уреда, в зависимост от посоката на въртене на диска в точката на блокиране. В този случай шлифовъчните дискове също могат да се счупят.

Откат възниква вследствие на погрешно или неправилно използване на електроинструмента. Той може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу.

• Дръжте здраво електроинструмента и поставяйте тялото и ръцете си в позиция, в която можете да поемете силите на откат. Винаги използвайте допълнителната ръкохватка, ако има налична такава, за да постигнете възможно най-добър контрол върху отката или моментите на реакция при ускоряване на уреда. Чрез подходящи предпазни мерки работещият с уреда може да владее силите на откат и силите на реакция.
  ▶ Никога не дръжте ръката си в близост до въртящи се сменяеми инструменти. При откат сменяемият инструмент може да премине през ръката Ви.
• Избягвайте положение на тялото, при което то попада в областта на откат на електроинструмента. При откат електроинструментът се измества в посока, противоположна на движението на шлифовъчния диск в точката на блокиране.
  ▶ При работа в близост до ъгли, остри ръбове и т.н. работете особено внимателно. Не допускайте отскачане и заклинване на сменяеми инструменти в обработвания детайл. Въртящият се сменяем инструмент може да се заклещи в близост до ъгли, остри ръбове, както и когато отскача. Вследствие на това се губи контрол или има откат.

Специални указания за безопасност при шлифоване:

• Използвайте разрешените специално за Вашия електроинструмент шлифовъчни тела и предвидения за тези шлифовъчни тела предпазен щит. Шлифовъчни тела, които не са предвидени за електроинструмента, не могат да бъдат достатъчно добре обезопасени и не са сигурни.
• Извитите шлифовъчни дискове трябва да бъдат монтирани така, че тяхната абразивна повърхностдане се издига над равнината на края на предпазния щит. Неправилно монтираният шлифовъчен диск, който стърчи над равнината на края на предпазния щит, не може да бъде достатъчно добре обезопасен.
  ▶ Предпазният щит трябва да е здраво закрепен за електроинструмента и за постигане на максимальна безопасност да е настроен така, че възможно най-малка част от шлифовъчното тяло да се вижда добре от работащия с уреда. Предпазният щит спомага работещият с уреда да се предпази от отломки, случаен контакт с шлифовъчното тяло, както и от искри, които могат да възпламенят облеклото.
  ▶ Шлифовъчните тела трябва да се използват само за препоръчаните възможности за приложение. Например: Никога не шлифовайте със страничната плоскост на отрезния диск.

Отрезните дискове са предвидени за отнемане на материал с ръба на диска. При странично силово въздействие тези шлифовъчни тела могат да се счупят.

Винаги използвайте изправен затегателен фланец с подходящи размер и форма за избрания от Вас шлифовъчен диск. Подходящите фланци крепят шлифовъчния диск и намаляват опасността от счупване на шлифовъчния диск. Фланците за отрезни дискове може да се различават от фланците за други шлифовъчни дискове.
▶ Не използвайте износени шлифовъчни дискове на по-големи електроинструменти. Шлифовъчните дискове за по-големи електроинструменти не са предназначени за по-високите обороти на по-малки електроинструменти и могат да се счупят.

2.3 Допълнителни указания за безопасност

Безопасен начин на работа

▶ Използвайте продукта само в технически изправно състояние.
▶ Никога не извършвайте манипулации или промени по уреда.
- Избягвайте допира до въртящи се части - опасност от нараняване!
▶ При подмяната на инструменти носете защитни ръкавици. Допирът до сменяемия инструмент може да доведе до порезни рани и изгаряния.
▶ Преди началото на работния процес се осведомете за степента на опасност на отделящия се при работа прах. Използвайте промишлен прахоуловител с официално разрешен клас на защита, който отговаря на местните наредби за защита на работещите от прах. Прахове от материали, като съдържаща олово боя, някои видове дървесина, бетон/зидария/скала, които съдържат кварц и минерали, както и метали, могат да бъдат вредни за здравето.
Погрижете се за доброто проветряване на работното място и при нужда носете маска за дихателна защита, която е подходяща за съответния прах. При допир или вдишване на прах могат да възникнат алергични реакции и/или заболявания на дихателните пътища на потребителя или на намиращите се в близост лица. Някои прахове, като прах от дъб или бук, се считат за канцерогенности особено в комбинация с добавки за дървообработка (хромат, средства за защита на дървесина). Азбестосъдържацият материал трябва да се обработка само от специалисти.

▶ Правете работни паузи и упражнения за подобряване на кръвообращението в пръстите. При продължителна работа вибрациите могат да предизвикат нарушения на кръвоносните съдове или нервната система в областта на ставите на пръстите, ръцете или китките.

Безопасност при работа с електроинструменти

▶ Преди началото на работния процес проверете работната зона за скрити електрически проводници, газо-иводопроводи. Външно лежащitemеталниелементи на уреда могат да причинят електрически удар, ако по невнимание повредите токопроводник.

Грижливо отношение към електроинструменти и внимателно боравене с тях

▶ Не употребявайте отрезни шлифовъчни дискове при грубо шлифоване.
Затегнете здраво сменяемия инструмент и фланеца. Когато сменяемият инструмент и фланецът на се здраво затегнати, съществува възможност при спиране на работата на сменяемия инструмент той да се освободи от шпиндела чрез спирането на мотора на уреда.
Съблюдавайте инструкциите на производителя за боравене с шлифовъчни дискове и тяхното съхранение.

3 Описание

3.1 Преглед на продукта 1

① Бутон за застопоряване на шпиндела
⑨ Затегателен лост
② Опорно краче
⑩ Затегателен фланец
③ Включвател/изключвател
⑪ Притягаша гайка
④ Разединител с предпазител
⑫ Юстировъчен винт
⑤ Странична ръкохватка
⑬ Предпазен щит
⑥ Резбови втулки за ръкохватки
⑭ Шлифовъчен диск
⑦ Шпиндел
⑮ Гаечен ключ
⑧ Кодиращо устройство

3.2 Употреба по предназначение

Описаният продукт представлява електрически ъглошлайф с ръчно задвижване. Той е предназначен за отрезно шлифоване и грубо шлифоване на метални материали без да се използва вода. Той мож да бъде използван само за сухо шлифоване и сухо рязане.

Експлоатацията може да се извършва само при посочените върху типовата табелка мрежово напрежение и мрежова честота.

3.3 Обем на доставката

ъглошлайф, предпазен щит, странична ръкохватка, затегателен фланец, притягаща гайка, гаечен ключ, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Център на Hilti или онлайн на: www.hilti.group

3.4 Ограничаване на пусков ток

Чрез електронното ограничаване на пусков ток токът на включване намалява дотолкова, че обезопасяването на електрическата мрежа не сработва. По този начин се предотвратява задействането на уреда на тласъци.

4 Консумативи

Използвайте за обработка на метали само залепени със синтетична смола и армирани с влакнести материали дискове за грубо шлифоване или отрезни шлифовъчни дискове с периферна скорост 80 м/сек.

Използвайте само шлифовъчни дискове, които са разрешени за минимални обороти 6500 об./мин. и з максимален диаметър 230 мм.

Максималната дебелина на диска възлиза:

- при дискове за грубо шлифоване на 6,4 мм

- при отрезни дискове на 2,5 мм.

ВНИМАНИЕ! При рязане и прорязване с отрезни шлифовъчни дискове винаги използвайте предпазния щит с метален капак или изцяло затворен прахов щит.

Дискове

	Приложение Съкратено	обозначение	Основа
Абразивен отрезен шлифовъчен диск	Отрезно шлифоване,прорязване	AC-D метален
Абразивен диск за грубо шлифоване	Грубо шлифоване AG-D	метален

Подреждане на дисковете спрямо използваното оборудване

Съоръжение AC-D AG-D AF-D AN-D
Предпазен щит — X X X
Предпазен щит с метален капак X — —	—
Странична ръкохватка	X X	X X
Притягаща гайка	X X	X X
Затегателен фланец	X X	X X

5 Технически данни

5.1 Ьглошлайф

Указание

На специфичната за Вашата страна типова табелка ще намерите номиналното напрежение, номиналния ток, честотата и номиналната консумация.

При работа с генератор или трансформатор мощността им на отдаване трябва да бъде най-малко двойно по-висока от мощността, посочена на типовата табелка на уреда. Работното напрежение на трансформатора или генератора по всяко време трябва да бъде в рамките на +5 % и -15 % от номиналното напрежение на уреда.

Тегло в съответствие с EPTA-Procedure 01	5,3 кг
Максимален диаметър на диска	230 мм
Дължина на резбата	15 мм
Диаметър на резбата	M14

5.2 Информация за шума и стойности на вибрациите съгласно EN 60745

Посочените в настоящите инструкции стойности на звуковото налягане и на вибрациите са били измерени в съответствие със стандартизиран метод на измерване и могат да бъдат използвани при сравняването на електроинструменти помежду им. Те са подходящи и за предварителна оценка на натоварването от трептения.

Посочените данни представят основните приложения на електроинструмента. Ако обаче електроинструментът се използва за други приложения, с различни сменяеми инструменти или при недостатъчна поддръжка, в данните може да се появят отклонения. Това може значително да повиши натоварването от трептения през целия период на експлоатация.

За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които уредът е изключен или работи, но не е в реална експлоатация. Това може значително да намали натоварването от трептения през целия период на експлоатация.

Определете допълнителни мерки за безопасност с цел защита на работация срещу въздействието на звука и/или вибрациите, като например: поддръжка на електроинструмент и сменяеми инструменти, поддържане на топли ръце, организация на работните процеси.

Информация за шума

Ниво на звукова мощност _WK	105 дБ(А)
Емисионно ниво на звуково налягане _pA (L	94 дБ(А)
Отклонение при ниво на звуково налягане _pA Ж	3 дБ(А)

Общи стойности на вибрациите

Шлифоване на повърхност с противовибрационна ръкохватка _n,дз (а)	6,2 м/с ^2
Отклонение (К)	1,5 м/с ^2

6 Експлоатация

6.1 Подготовка на работата

ВНИМАНИЕ

Опасност от нараняване! Неволно включване на продукта.

Извадете мрежовия щепсел, преди да предприемете действия по настройките на уреда или смяна на принадлежностите.

Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.

6.2 Монтаж на странична ръкохватка

Завинтете страничната ръкохватка за една от предвидените резбови втулки.

6.3 Монтаж на предпазен щит 2

Указание

Системата за кодиране на предпазния щит е гаранция за възможността да бъде монтиран самк един подходящ за уреда предпазен щит. Освен това кодиращото устройство предотвратява изпадането на предпазния щит върху инструмента.

1. Отворете затегателния лост.
2. Завъртете предпазния щит в желаната позиция.

3. За застопоряване на предпазния щит затворете затегателния лост.

4. Поставете предпазния щит с кодиращото устройство в кодиращия щифт при шийката на шпиндела на главата на уреда.

Указание

Предпазният щит заедно с юстировъчния винт вече е настроен върху правилния диаметър на затягане. Ако предпазният щит не е фиксиран достатъчно стабилно, силата на обтягане може да бъде увеличена чрез леко затягане на юстировъчния винт.

6.3.1 Регулиране на предпазния щит

1. Отворете затегателния лост.
2. Завъртете предпазния щит в необходимата позиция.
3. За застопоряване на предпазния щит затворете затегателния лост.

6.3.2 Демонтаж на предпазен щит

1. Отворете затегателния лост.
2. Завъртете предпазния щит, докато кодиращото звено съвпадне с кодирация щифт, и след това гс свалете.

6.4 Сменяеми инструменти

ВНИМАНИЕ

Опасност от нараняване. Сменяемият инструмент може да бъде горещ.

▶ Носете защитни ръкавици при подмяната на сменяемия инструмент.

Указание

Сменяемите инструменти трябва да бъдат подменяни, когато мощността на рязане намалява осезаемо или части от ъглошлайфа (освен диска) по време на работа се намират в съприкосн вение с работния материал. Абразивните дискове трябва да бъдат подменяни след изтичане на срока на годност.

1. Извадете мрежовия щепсел от контакта.

2. Почистете затегателния фланец и притягащата гайка.

3. Поставете затегателния фланец върху шпиндела.
4. Поставете сменяемия инструмент.
5. Завийте здраво притягащата гайка според използвания сменяем инструмент.
6. Натиснете бутона за блокиране на шпиндела и го задръжте натиснат.
7. Затегнете здраво притягащата гайка с гаечния ключ, след това освободете бутона за блокиране на шпиндела и отстранете гаечния ключ.

1. Извадете мрежовия щепсел от контакта.

ВНИМАНИЕ

Опасност от счупване и разрушаване. Когато бутонът за блокиране на шпиндела е натиснат, докато шпинделът се върти, сменяемият инструмент може да се освободи.

▶ Натискайте бутона за освобождаване на шпиндела само когато шпинделът е неподвижен.

1. Натиснете бутона за блокиране на шпиндела и го задръжте натиснат.
2. Развийте притягащата гайка, като нахлузите гаечния ключ и го завъртите в посока, обратна на часовниковата стрелка.
3. Освободете бутона за блокиране на шпиндела и извадете сменяемия инструмент.

6.5 Работа

ПРЕДУПРЕЖДЕНИЕ

Опасност поради повредени кабели! Ако по време на работа се повреди мрежовият или удължителният кабел, не трябва да допирате кабела. Извадете мрежовия щепсел от контакта.

▶ Проверявайте редовно захранвация кабел на уреда и при повреда се обърнете към оторизиран специалист за подмяна.

Проверявайте редовно удължителните кабели и подменяйте същите, ако са повредени.

6.5.1 Включване

1. Поставете мрежовия щепсел в контакта.
2. Натиснете разединителя с предпазител, за да деблокирате включвателя/изключвателя.
3. Натиснете докрай включвателя/изключвателя.

◀ Двигателят работи.

6.5.2 Предпазен щит с метален капа 4

ВНИМАНИЕ! При рязане и прорязване с отрезни шлифовъчни дискове винаги използвайте предпазния щит с метален капак или изцяло затворен прахов щит.

6.5.3 Шлифоване

ВНИМАНИЕ

Опасностот нараняване. Сменяемият инструментможе внезапно да блокира или дасе заклещи.

- Използвайте уреда със страничната ръкохватка (опционално с дъгова ръкохватка) и винаги дръжте уреда здраво с двете ръце.

▶ При отрезното шлифоване работете с умерено тласкане напред и не изкривявайте уреда или отрезния шлифовъчен диск (работната позиция е прибл. 90° спрямо равнината на рязане).

Указание

Профили и малки правоъгълни тръби се режат най-добре, като отрезният шлифовъчен диск се постави на най-малкото напречно сечение.

6.5.5 Грубо шлифоване

ВНИМАНИЕ

Опасност от нараняване. Отрезният шлифовъчен диск може да се разпадне и отскачащите части могат да доведат до наранявания.

▶ Никога не употребявайте отрезни шлифовъчни дискове, които са предназначени за грубо шлифоване.

▶ Придвижвайте уреда с ъгъл на наклона от 5° до 30° и умерен натиск напред и назад.

Детайлът не се нагорещява прекомерно, цветът не се променя и не се получават жлебове.

6.5.6 Изключване

Освободете включвателя/изключвателя.

7 Обслужване и поддръжка

7.1 Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от електрически удар! Обслужването и поддръжката с поставен мрежов щепсел могат да причинят тежки наранявания и изгаряния.

▶ Преди всяка дейност по обслужването и поддръжката винаги изваждайте мрежовия щепсел!

Обслужване

• Отстранявайте внимателно напластените замърсявания.
• Почиствайте внимателно вентилационните отвори със суха четка.
• Почиствайте корпуса само с леко навлажнена кърпа. Не използвайте препарати за почистване със силикон, тъй като те могат да увредят пластмасовите части.

Поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от електрически удар! Неправомерните ремонти по електрическата част могат да доведат до тежки наранявания и да причинят изгаряния.

Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.

• Редовно проверявайте всички видими части за наличие на повреди, а елементите за управление - за изправно функциониране.
• Не работете с електроуреда при наличие на повреди и/или смущения във функциите. Предавайте уреда незабавно в сервис на Hilti за ремонт.
• След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.

7.2 Контрол след извършване на работи по обслужване и поддръжка

▶ След извършване на работи по обслужване и поддръжка проверете дали всички защитни устройства са поставени и функционират изправно.

8 Транспорт и съхранение

• Не транспортирайте електроуреда с поставен инструмент.
• Съхранявите електроуреда винаги с изваден мрежов щепсел.
• Съхранявайте уреда на сухо място, далеч от достъпа на деца и неоторизирани лица.
• След продължително транспортиране или съхранение преди употреба проверявайте електроуреда за повреди.

При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервис на Hilti.

Смущение Възможна причина Решение
Уредът не се включва. Мрежовото електрозахранване е прекъснато.	► Включете друг електроуред и проверете дали функционира.
	Мрежовият кабел или щепселът е дефектен.	► Предайте мрежовия кабел и щепсела за проверка от електроспециалист и при нужда ги подменете.
	Графитите са износени. ► Предайте уреда за проверка от електроспециалист и при нужда подменете графитите.
	Блокировката срещу повторно включване е активирана след прекъсване на електрозахранването.	► Изключете уреда и отново го включете.
Уредът не функционира. Уредът е претоварен. ► Освободете
		включвателя/изключвателя и го задействайте отново. След това оставете уреда да работи на празен ход прибл. 30 секунди.
Уредът не работи на пълна мощност.	Удължителният кабел има твърде малко напречно сечение.	Използвайте удължителен кабел с достатъчно голямо напречно сечение.

10 Третиране на отпадъци

Уредите на 🚙️ Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува обратно Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител.

▶ Не изхвърляйте електроинструменти заедно с битови отпадъци!

▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места.
