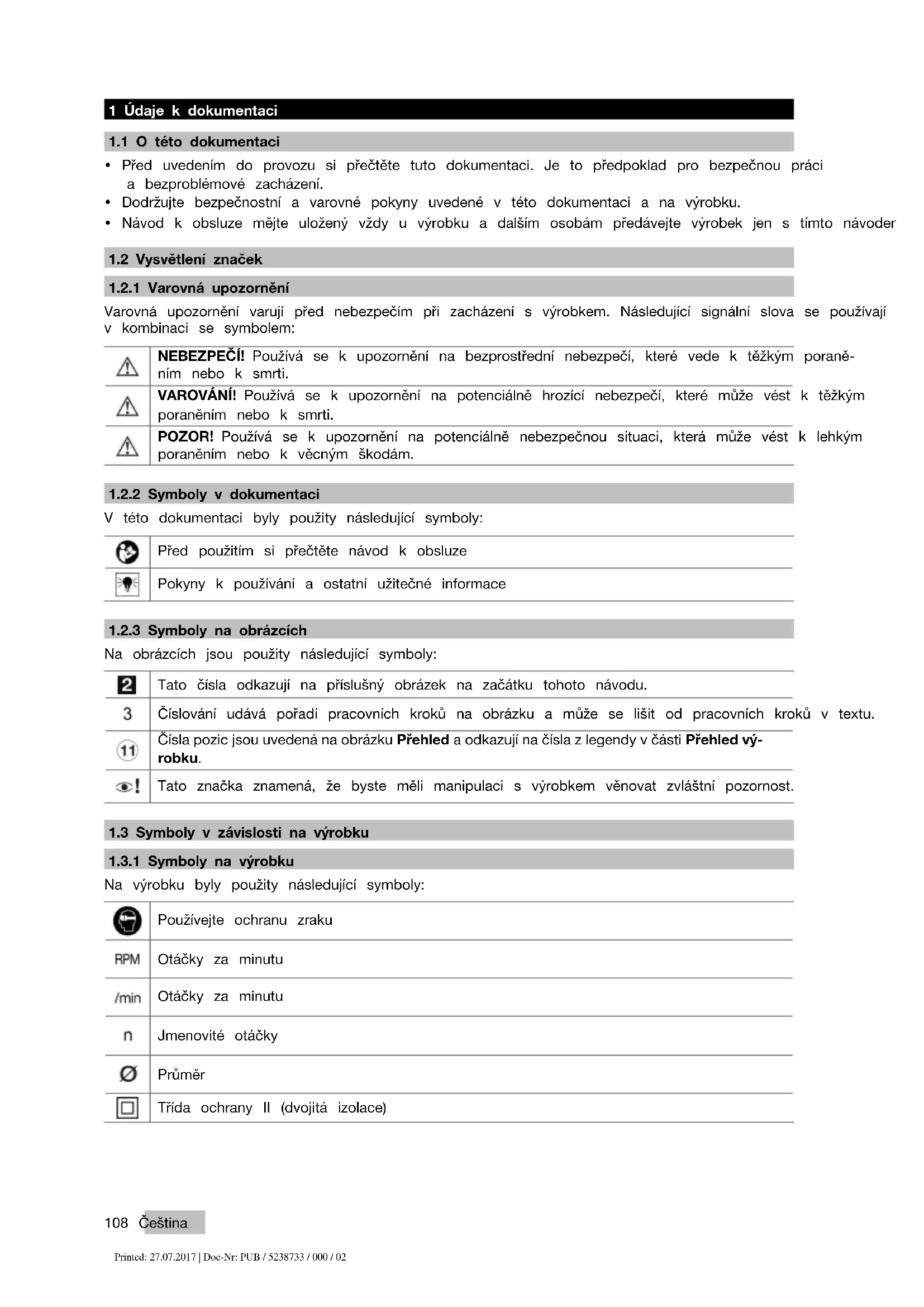

NÁVOD K OBSLUZE AG 23020D HILTI

• Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení.

• Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku.

• Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem.

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Následující signální slova se používají v kombinaci se symbolem: NEBEZPEČÍ! Používá se k upozornění na bezprostřední nebezpečí, které vede k těžkým poraně- ním nebo k smrti. VAROVÁNÍ! Používá se k upozornění na potenciálně hrozící nebezpečí, které může vést k těžkým poraněním nebo k smrti. POZOR! Používá se k upozornění na potenciálně nebezpečnou situaci, která může vést k lehkým poraněním nebo k věcným škodám.

1.2.2 Symboly v dokumentaci

V této dokumentaci byly použity následující symboly: Před použitím si přečtěte návod k obsluze Pokyny k používání a ostatní užitečné informace

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly: Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu. Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu. Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled vý- robku. Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku byly použity následující symboly: Používejte ochranu zraku Otáčky za minutu Otáčky za minutu Jmenovité otáčky Průměr Třída ochrany II (dvojitá izolace) Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Čeština 109

1.4 Informace o výrobku

Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem. Typové označení a sériové číslo jsou uvedeny na typovém štítku. ▶ Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu. Údaje o výrobku Úhlová bruska AG 230-20D Generace 03 Sériové číslo

1.5 Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnost

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedbalost při dodržování bezpečnostních pokynů a instrukcí může mít za následek úraz elektrickým proudem, požár, případně těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu. Bezpečnost pracoviště ▶ Pracoviště musí být čistéadobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům. ▶ S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí jiskří; od těchto jisker se mohou prach nebo páry vznítit. ▶ Při práci s elektrickým nářadím zabraňte přístupu dětem a jiným osobám na pracoviště.Rozptylování pozornosti by mohlo způsobit ztrátu kontroly nad nářadím. Elektrická bezpečnost ▶ Síťová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem. ▶ Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí zvýšené riziko úrazu elektrickým proudem. ▶ Elektrické nářadí chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí úrazu elektrickým proudem. ▶ Síťový kabel používejte jen k tomu účelu, pro který je určený. Nepoužívejte ho zejména k nošení či zavěšování elektrického nářadí ani k vytahování zástrčky ze zásuvky. Kabel chraňte před horkem, olejem, ostrými hranami a pohyblivými díly nářadí. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. ▶ Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro venkovní použití, snižuje riziko úrazu elektrickým proudem. ▶ Pokud se nelze vyvarovat provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Bezpečnost osob ▶ Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Elektrické nářadí nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s elektrickým nářadím může mít za následek vážná poranění. ▶ Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Používání osobních ochranných pomůcek, jako jsou dýchací maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná helma nebo chrániče sluchu (podle druhu použití elektrického nářadí), snižuje riziko úrazu. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02110 Čeština ▶ Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶ Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný v otáčivém dílu nářadí může způsobit úraz. ▶ Udržujte přirozené držení těla. Zaujměte bezpečný postoj a udržujte rovnováhu. Tak můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. ▶ Noste vhodné oblečení. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice mějte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky a dlouhé vlasy jimi mohou být zachyceny. ▶ Pokud lze namontovat odsávání prachu nebo zařízení na zachycení prachu, zkontrolujte, zda jsou připojené a používají se správně. Použitím odsávání prachu můžete snížit ohrožení vlivem prachu. Použití elektrického nářadí a péče o něj ▶ Nářadí nepřetěžujte. Pro danou práci použijte elektrické nářadí, které je pro ni určené. S vhodným elektrickým nářadím budete v dané výkonové oblasti pracovat lépe a bezpečněji. ▶ Nepoužívejte elektrické nářadí s vadným spínačem. Elektrické nářadí, které nelze zapnout nebo vypnout, je nebezpečné a musí se opravit. ▶ Před seřizováním nářadí, výměnou příslušenství nebo než nářadí odložíte, vytáhněte zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. ▶ Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte, aby nářadí používaly osoby, které s ním nejsou seznámené nebo si nepřečetly tyto pokyny. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. ▶ O elektrické nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda díly nejsou prasklé nebo poškozené tak, že by byla narušena funkce elektrického nářadí. Poškozené díly nechte před použitím nářadí opravit. Mnoho úrazů má na svědomí nedostatečná údržba elektrického nářadí.

Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami méně váznou a dají se lehčeji vést. ▶ Elektrické nářadí, příslušenství, nástroje atd. používejte v souladu s těmito instrukcemi. Respek- tujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí k jinému účelu, než ke kterému je určeno, může být nebezpečné. Servis ▶ Elektrické nářadí svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tak zajistíte, že elektrické nářadí bude i po opravě bezpečné.

2.2 Společné bezpečnostní pokyny pro broušení a leštění:

▶ Nepoužívejte příslušenství, které není výrobcem určené a schválené speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství lze na nářadí upevnit, ještě nezaručuje jeho bezpečné používání. ▶ Přípustné otáčky nástroje musí být alespoň tak vysoké, jako jsou maximální uváděné otáčky elektrického nářadí. Příslušenství rotující rychleji, než jsou jeho přípustné otáčky, může prasknout a odletět. ▶ Vnější průměr a tloušťka nástroje musí odpovídat rozměrovým údajům elektrického nářadí. Nástroje, které nemají správné rozměry, nejsou pod dostatečnou kontrolou a ochranný kryt pro ně nemusí dobře fungovat. ▶ Nástroje se závitovou vložkou musí přesně pasovat na závit brusného vřetena. U nástrojů, které se montují pomocí příruby, musí průměr otvoru nástroje odpovídat upínacímu průměru příruby. Nástroje, které nejsou k elektrickému nářadí přesně upevněné, se otáčejí nestejnoměrně, velmi silně vibrují a mohou způsobit ztrátu kontroly. ▶ Nepoužívejte poškozené nástroje. Před každým použitím zkontrolujte nástroje, zda se na brusných kotoučích neodlupuje a netrhá brusivo, zda brusné talíře nemají trhliny nebo nejsou silně opotřebené. Když elektrické nářadí nebo nástroj spadne, zkontrolujte, zda nedošlo k poškození, nebo použijte nepoškozený nástroj. Po kontrole a upnutí nástroje uchopte nářadí tak, aby nikdo, tedy ani vy, ani osoby, které se nacházejí v blízkosti, nebyl v rovině rotujícího nástroje, a nechte nářadí běžet po dobu jedné minuty na maximální otáčky. Poškozené nástroje většinou během této testovací doby prasknou. ▶ Používejte osobní ochranné pomůcky. Podle druhu práce používejte chránič celého obličeje, ochranu očí nebo ochranné brýle. Tam, kde je to přiměřené, používejte respirátor, chrániče sluchu, ochranné rukavice nebo speciální zástěru, které zachytí malé brusné částice a částečky materiálu. Oči je nutno chránit před poletujícími částicemi, které vznikají při různých druzích prací. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Čeština 111 Protiprachová nebo respirační ochranná maska musí filtrovat prach, který při práci vzniká. Dlouhodobé působení silného hluku může způsobit ztrátu sluchu. ▶ Dbejte na to, aby ostatní osoby byly od vašeho pracoviště v bezpečné vzdálenosti. Každý, kdo vstoupí na vaše pracoviště, musí mít na sobě osobní ochranné pomůcky. Úlomky obrobku nebo prasklý nástroj mohou odletět velmi daleko, a způsobit tak úraz i mimo samotné pracoviště. ▶ Při práci, při níž nástroj může zasáhnout skryté elektrické rozvody nebo vlastní síťový kabel, držte elektrické nářadí jen za izolované rukojeti. Kontakt s vedením pod proudem může uvést pod napětí i kovové díly nářadí, což by mohlo způsobit úraz elektrickým proudem. ▶ Síťový kabel vždy udržujte mimo dosah rotujícího nástroje. Ztratíte-li nad nářadím kontrolu, mohlo by dojít k přeříznutí síťového kabelu nebo k jeho zachycení a vaši ruku nebo paži by mohl zasáhnout rotující nástroj. ▶ Elektrické nářadí nikdy neodkládejte, dokud se nástroj zcela nezastaví. Rotující nástroj by mohl zavadit o odkládací plochu, přičemž byste mohli nad elektrickým nářadím ztratit kontrolu. ▶ Při přenášení nenechávejte nikdy elektrické nářadí v chodu. Rotující nástroj by mohl náhodně zachytit váš oděv a nástroj by vás mohl poranit. ▶ Pravidelně čistěte ventilační štěrbiny elektrického nářadí. Ventilátor motoru vtahuje prach do nářadí pod kryt a tam může velké nahromadění kovového prachu ohrozit elektrickou bezpečnost. ▶ Elektrické nářadí nepoužívejte v blízkosti hořlavých materiálů. Jiskření by mohlo tyto materiály zapálit. ▶ Nepoužívejte nástroje, které vyžadují chladicí kapalinu. Při chlazení vodou nebo jinými chladicími kapalinami by mohlo dojít k úrazu elektrickým proudem. Zpětný ráz a příslušné bezpečnostní pokyny Zpětný ráz je náhlá reakce v důsledku zachycení nebo zablokování rotujícího nástroje, jako je brusný kotouč, brusný talíř atd. Zachycení nebo zablokování rotujícího nástroje vede k jeho okamžitému zastavení. Tím je nekontrolované elektrické nářadí vymrštěno proti směru otáčení nástroje v místě zablokování. Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která je zanořená v obrobku, "kousnout", a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se pak pohybuje směrem k pracovníkovi, nebo od něho, podle směru otáčení kotouče v místě zablokování. Brusné kotouče mohou při tom také prasknout. Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Lze mu zabránit vhodnými bezpečnostními opatřeními popsanými dále. ▶ Elektrické nářadí držte v rukou pevně a stůjte tak, aby vaše tělo a paže dokázaly zachytit sílu případnéhozpětného rázu. Vždy používejte přídavnourukojeť, máte-li ji kdispozici, abyste mohlico nejlépe vzdorovat silám zpětného rázu nebo reakčním momentům při vysokých otáčkách nářadí. Pracovník může vhodnými bezpečnostními opatřeními síly zpětného rázu a reakční síly zvládnout. ▶ Ruku nikdy nedávejte do blízkosti točícího se nástroje. Při zpětném rázu by nástroj mohl přes ruku přejet. ▶ Při práci stůjte tak, abyste při zpětném rázu nebyli v dráze pohybu elektrického nářadí. Zpětný ráz žene elektrické nářadí v opačném směru vůči pohybu brusného kotouče v místě zablokování. ▶ Zvlášť opatrně pracujte v blízkosti rohů, ostrých hran atd. Nedopusťte, aby se nástroj od obrobku odrazil zpátky a vzpříčil se. Rotující nástroj se v rozích, na ostrých hranách, nebo když se od obrobku odrazí, nakloní, a tím může uváznout. To může způsobit ztrátu kontroly nebo zpětný ráz. Zvláštní bezpečnostní pokyny pro broušení: ▶ Používejte výhradně brusné nástroje schválené pro dané elektrické nářadí a odpovídající ochranný kryt. Brusné nástroje, které nejsou pro toto elektrické nářadí určené, nemohou být dostatečně zakryté, a jsou proto nebezpečné. ▶ Profilované brusné kotouče se musí montovat tak, aby jejich brusná plocha nepřesahovala přes úroveň okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který přečnívá přes úroveň okraje ochranného krytu, není dostatečně chráněný. ▶ Ochranný kryt musí být bezpečně připevněný k elektrickému nářadí a pro maximální míru bezpečnosti nastavený tak, aby nezakrytá část brusného nástroje směřující k uživateli byla co možná nejmenší. Ochranný kryt pomáhá chránit uživatele před úlomky, náhodným kontaktem s brusným nástrojem a jiskrami, které by mohly zapálit oděv. ▶ Brusné nástroje se smí používat jen pro doporučené možnosti použití. Například: Nebruste nikdy boční plochou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určené pro úběr materiálu hranou kotouče. Bočním namáháním mohou tyto brusné nástroje prasknout. ▶ Používejte vždy nepoškozené upínací příruby správné velikosti a správného tvaru pro zvolený brusný kotouč. Vhodné příruby podpírají brusný kotouč, a snižují tak nebezpečí prasknutí brusného kotouče. Příruby rozbrušovacích kotoučů se mohou od přírub ostatních brusných kotoučů lišit. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02112 Čeština ▶ Nepoužívejte opotřebované brusné kotouče určené pro větší typy elektrického nářadí, protože nejsou dimenzované na vyšší otáčky menších typů elektrického nářadí a mohly by prasknout.

2.3 Dodatečné bezpečnostní pokyny

Bezpečnost osob ▶ Výrobek používejte jen v technicky bezvadném stavu. ▶ Nikdy neprovádějte na nářadí úpravy nebo změny. ▶ Nedotýkejte se rotujících dílů – nebezpečí poranění! ▶ Také při výměně nástrojů noste ochranné rukavice. Při dotknutí se nástroje může dojít k řeznému poranění a popálení. ▶ Před začátkem práce si ujasněte rizikovou kategorii prachu, který při práci vzniká. Používejte stavební vysavač s oficiálně schválenou třídou ochrany, která splňuje místní předpisy na ochranu proti prachu. Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, beton/zdivo/kámen, které obsahují křemen, a dále minerály a kov, může být zdraví škodlivý. ▶ Zajistěte dobré větrání pracoviště a v případě potřeby noste respirátor vhodný pro příslušný prach. Kontakt s tímto prachem nebo jeho vdechování může způsobit alergické reakce a/nebo onemocnění dýchacích cest pracovníka nebo osob v okolí. Určitý prach, např. prach z dubového nebo bukového dřeva, je rakovinotvorný, zejména ve spojení s přísadami pro úpravu dřeva (chromát, prostředky na ochranu dřeva). S materiálem obsahujícím azbest smí manipulovat pouze odborníci. ▶ Dělejte pracovní přestávky a provádějte cvičení pro lepší prokrvení prstů. Při delší práci může dojít vlivem vibrací k poruchám cévního systému nebo nervového systému v prstech, rukách nebo zápěstích. Elektrická bezpečnost ▶ Před zahájením práce zkontrolujte pracovní oblast, zda se v ní nenacházejí skryté elektrické rozvody, plynové a vodovodní trubky. Pokud byste omylem poškodili elektrické vedení, vnější kovové části nářadí mohou způsobit úraz elektrickým proudem. Pečlivé zacházení s elektrickým nářadím a jeho používání ▶ Nepoužívejte rozbrušovací kotouče k hrubování. ▶ Pevně utáhněte nástroj a přírubu. Pokud nástroj a příruba nejsou pevně utažené, hrozí při vypnutí možnost, že se nástroj při brzdění motorem nářadí uvolní z vřetena. ▶ Dodržujte pokyny výrobce pro manipulaci s brusnými kotouči a jejich uchovávání. 3 Popis

3.1 Přehled výrobku 1

Aretační tlačítko vřetena

3.2 Použití v souladu s určeným účelem

Popsaný výrobek je ruční elektrická úhlová bruska. Je určená k rozbrušování a hrubování kovových materiálů bez použití vody. Smí se používat pouze pro broušení a řezání za sucha. Nářadí se smí používat pouze se síťovým napětím a síťovou frekvencí, které jsou uvedené na typovém štítku.

Úhlová bruska, ochranný kryt, postranní rukojeť, upínací příruba, upínací matice, upínací klíč, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete ve středisku Hilti nebo on-line na: www.hilti.group.

3.4 Omezovač náběhového proudu

Elektronický omezovač náběhového proudu redukuje spínací proud, aby nevypínal síťový jistič. Zabrání se tak trhavému rozběhu zařízení. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Čeština 113 4 Spotřební materiál Pro obrábění kovu používejte pouze hrubovací nebo rozbrušovací kotouče vyztužené vlákny a s pojivem ze syntetické pryskyřice s obvodovou rychlostí 80 m/s. Používejte pouze brusné kotouče, které jsou schválené minimálně pro otáčky 6 500 ot/min a mají maximální průměr 230 mm. Maximální tloušťka kotouče činí:

• u hrubovacích kotoučů 6,4 mm,

• u rozbrušovacích kotoučů 2,5 mm. POZOR! Při rozbrušování a drážkování s rozbrušovacími kotouči používejte vždy ochranný kryt s krycím plechem nebo kompletně uzavřený protiprachový kryt. Kotouče Použití Krátké ozna- čení Podklad Abrazivní rozbrušovací kotouč Rozbrušování, drážkování ACD kovový Abrazivní hrubovací kotouč Hrubování AG-D kovový Přiřazení kotoučů k použitému vybavení Vybavení ACD AG-D AF-D AN-D Ochranný kryt — X X X Ochranný kryt s krycím plechem X — — — Postranní rukojeť X X X X Upínací matice X X X X Upínací příruba vnější X X X X 5 Technické údaje

Upozornění Jmenovité napětí, jmenovitý proud, frekvenci a jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi. Při provozu s generátorem nebo transformátorem musí být jeho výstupní výkon minimálně dvojnásobný, než je výkon uvedený na typovém štítku nářadí. Provozní napětí transformátoru nebo generátoru musí být neustále v rozpětí +5 % a -15 % jmenovitého napětí nářadí. Hmotnost podle standardu EPTA 01 5,3 kg Maximální průměr kotouče 230 mm Délka závitu 15 mm Průměr závitu M14

5.2 Informace o hlučnosti a hodnoty vibrací podle EN 60745

Hodnoty akustického tlaku a vibrací uvedené v těchto pokynech byly změřené normovanou měřicí metodou a lze je použít k vzájemnému srovnání elektrického nářadí. Jsou vhodné také pro předběžný odhad působení. Uvedené údaje reprezentují hlavní použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se údaje mohou lišit. Působení během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad působení je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Působení během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením hluku a/nebo vibrací, například: údržbu elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02114 Čeština Informace o hlučnosti Hladina akustického výkonu (L

94 dB(A) Nejistota u hladiny akustického tlaku (K

3 dB(A) Celkové hodnoty vibrací Broušení povrchů s rukojetí s tlumením vibrací (a h,AG

POZOR Nebezpečí poranění! Neúmyslné spuštění výrobku. ▶ Před nastavováním nářadí nebo výměnou příslušenství vytáhněte síťovou zástrčku ze zásuvky. Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.

6.2 Montáž postranní rukojeti

▶ Postranní rukojeť našroubujte do jednoho z určených závitových pouzder.

6.3 Montáž ochranného krytu 2

Upozornění Díky kódování na ochranném krytu je zajištěno, že lze namontovat pouze vhodný ochranný kryt. Kromě toho kódovací výstupek zabraňuje tomu, aby ochranný kryt spadl na nástroj.

1. Povolte upínací páčku.

2. Ochranný kryt nasaďte kódovacím výstupkem do kódovací drážky na krku vřetena hlavy nářadí.

3. Natočte ochranný kryt do požadované polohy.

4. Ochranný kryt zajistěte utáhnutím upínací páčky.

Upozornění Ochranný kryt je již pomocí seřizovacího šroubu nastavený na správný upínací průměr. Pokud není nasazený ochranný kryt dostatečně utažený, lze upínací sílu zvětšit lehkým dotažením seřizovacího šroubu.

6.3.1 Nastavení ochranného krytu

1. Povolte upínací páčku.

2. Natočte ochranný kryt do příslušné polohy.

3. Ochranný kryt zajistěte utáhnutím upínací páčky.

6.3.2 Demontáž ochranného krytu

1. Povolte upínací páčku.

2. Otočte ochranný kryt tak, aby se kódovací výstupek kryl s kódovací drážkou, a sejměte ho.

POZOR Nebezpečí poranění. Nástroj může být horký. ▶ Při výměně nástroje noste ochranné rukavice. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Čeština 115 Upozornění Nástroje je nutné vyměnit, jakmile výrazně klesne řezný výkon nebo když se díly úhlové brusky (kromě kotouče) při práci dostanou do kontaktu s pracovním materiálem. Abrazivní kotouče se musí vyměnit po uplynutí doby použitelnosti.

6.4.1 Montáž nástroje 3

1. Vytáhněte síťovou zástrčku ze zásuvky.

2. Vyčistěte upínací přírubu a upínací matici.

3. Nasaďte na vřeteno upínací přírubu.

5. Utáhněte upínací matici podle nasazeného nástroje.

6. Stiskněte aretační tlačítko vřetena a držte ho stisknuté.

7. Utáhněte upínací matici upínacím klíčem, potom uvolněte aretační tlačítko vřetena a odstraňte upínací

6.4.2 Demontáž nástroje

1. Vytáhněte síťovou zástrčku ze zásuvky.

POZOR Nebezpečí prasknutí a zničení. Pokud stisknete aretační tlačítko vřetena, když se vřeteno točí, může se nástroj uvolnit. ▶ Aretační tlačítko vřetena stiskávejte, pouze když je vřeteno zastavené.

2. Stiskněte aretační tlačítko vřetena a držte ho stisknuté.

3. Povolte upínací matici: Nasaďte upínací klíč a otáčejte jím proti směru hodinových ručiček.

4. Uvolněte aretační tlačítko vřetena a vyjměte nástroj.

VÝSTRAHA Nebezpečí způsobené poškozenými kabely! Jestliže se při práci poškodí síťový nebo prodlužovací kabel, nesmíte se kabelu dotýkat. Vytáhněte síťovou zástrčku ze zásuvky. ▶ Pravidelně kontrolujte přívodní kabel zařízení a v případě poškození jej dejte vyměnit kvalifikova- nému odborníkovi. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte.

1. Zastrčte síťovou zástrčku do zásuvky.

2. Stiskněte zajišťovač, abyste odblokovali vypínač.

3. Úplně stiskněte vypínač.

6.5.2 Ochranný kryt s krycím plechem 4

POZOR! Při rozbrušování a drážkování s rozbrušovacími kotouči používejte vždy ochranný kryt s krycím plechem nebo kompletně uzavřený protiprachový kryt.

POZOR Nebezpečí poranění. Nástroj se může náhle zablokovat nebo zaseknout. ▶ Používejte nářadí s postranní rukojetí (volitelně s obloukovou rukojetí) a držte nářadí vždy pevně oběma rukama. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02116 Čeština

▶ Při rozbrušování pracujte s mírným posuvem a nářadí ani rozbrušovací kotouč nenaklápějte (pracovní poloha je cca 90° k rovině rozbrušování). Upozornění Profily a malé hranaté trubky se nejlépe řežou tak, že se rozbrušovací kotouč nasadí v místě nejmenšího průřezu.

POZOR Nebezpečí poranění. Rozbrušovací kotouč může prasknout a odlétávající kusy mohou způsobit poranění. ▶ Nikdy nepoužívejte rozbrušovací kotouče k hrubování. ▶ Pohybujte nářadím pod úhlem 5° až 30° s mírným přítlakem sem a tam. ◁ Obrobek se tak příliš nezahřeje, nezbarví se a nevzniknou rýhy.

▶ Uvolněte vypínač. 7 Ošetřování a údržba

7.1 Ošetřování a údržba

VÝSTRAHA Nebezpečí úrazu elektrickým proudem! Provádění ošetřování a údržby se zapojenou síťovou zástrčkou může mít za následek těžká poranění a popáleniny. ▶ Před veškerým ošetřováním a údržbou vždy vytáhněte síťovou zástrčku! Ošetřování

• Opatrně odstraňte ulpívající nečistoty.

• Ventilační štěrbiny očistěte opatrně suchým kartáčem.

• Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí. Údržba VÝSTRAHA Nebezpečí úrazu elektrickým proudem! Neodborné opravy elektrických součástí mohou způsobit těžká poranění a popáleniny. ▶ Opravy na elektrických částech smí provádět pouze odborník s elektrotechnickou kvalifikací.

• Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují.

• V případě poškození a/nebo poruchy funkce elektrické zařízení nepoužívejte. Nechte ho ihned opravit v servisu Hilti.

• Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci.

7.2 Kontrola po čištění a údržbě

▶ Po čištění a údržbě zkontrolujte, zda jsou připevněná veškerá ochranná zařízení a zda bezvadně fungují. 8 Přeprava a skladování

• Elektrické nářadí nepřepravujte s nasazeným nástrojem.

• Elektrické nářadí skladujte vždy s odpojenou síťovou zástrčkou.

• Nářadí skladujte v suchu a mimo dosah dětí a nepovolaných osob.

• Po delší přepravě nebo delším skladování nářadí zkontrolujte, zda není poškozené. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Čeština 117 9 Pomoc při poruchách V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti. Porucha Možná příčina Řešení Nářadí se nerozběhne. Síťové napájení je přerušené. ▶ Zapojte jiné elektrické zařízení a zkontrolujte funkci. Síťový kabel nebo zástrčka jsou vadné. ▶ Nechte síťový kabel a zá- strčku zkontrolovat elektrikářem a v případě potřeby vyměnit. Opotřebované uhlíky. ▶ Nechte nářadí zkontrolovat elektrikářem a v případě potřeby vyměnit uhlíky. Po přerušení napájení proudem je aktivováno blokování opětovného spuštění. ▶ Nářadí vypněte a znovu za- pněte. Nářadí nefunguje. Nářadí je přetížené. ▶ Uvolněte vypínač a znovu ho stiskněte. Potom nechte nářadí běžet cca 30 sekund na volnoběh. Nářadí nemá plný výkon. Prodlužovací kabel má příliš malý průřez. ▶ Použijte prodlužovací kabel s dostatečným průřezem. 10 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Elektrické nářadí nevyhazujte do komunálního odpadu! 11 Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02118 Slovenčina 1 Údaje k dokumentácii

• Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.

1.3.1 Symboly na výrobku

Bezpečnostný spúšťací prvok

2. Ochranný kryt nasaďte kódovacím výstupkom do kódovacej drážky na krku vretena hlavy náradia.

3. Ochranný kryt otočte do požadovanej polohy.

4. Ochranný kryt zaistite utiahnutím upínacej páčky.

3. Ochranný kryt zaistite utiahnutím upínacej páčky.

2. Otáčajte ochranný kryt, až sa kódovací výstupok dostane do kódovacej drážky a odoberte ho.

6.4.1 Montáž vkladacieho nástroja 3

7. Upínacímkľúčom pevne utiahnite upínaciu maticu, následne uvoľnite aretačné tlačidlo vretena a odstráňte

6.4.2 Demontáž vkladacieho nástroja

3. Upínaciu maticu uvoľníte tým, že priložíte upínací kľúč a budete ho otáčať proti smeru hodinových

2. Na odistenie vypínača stlačte bezpečnostný (vypínací) prvok.

3. Úplne stlačte vypínač.

6.5.2 Ochranný kryt s krycím plechom 4

6.5.4 Rezanie (delenie materiálu brúsením)

7.2 Kontrola po ošetrovaní a údržbe či oprave
