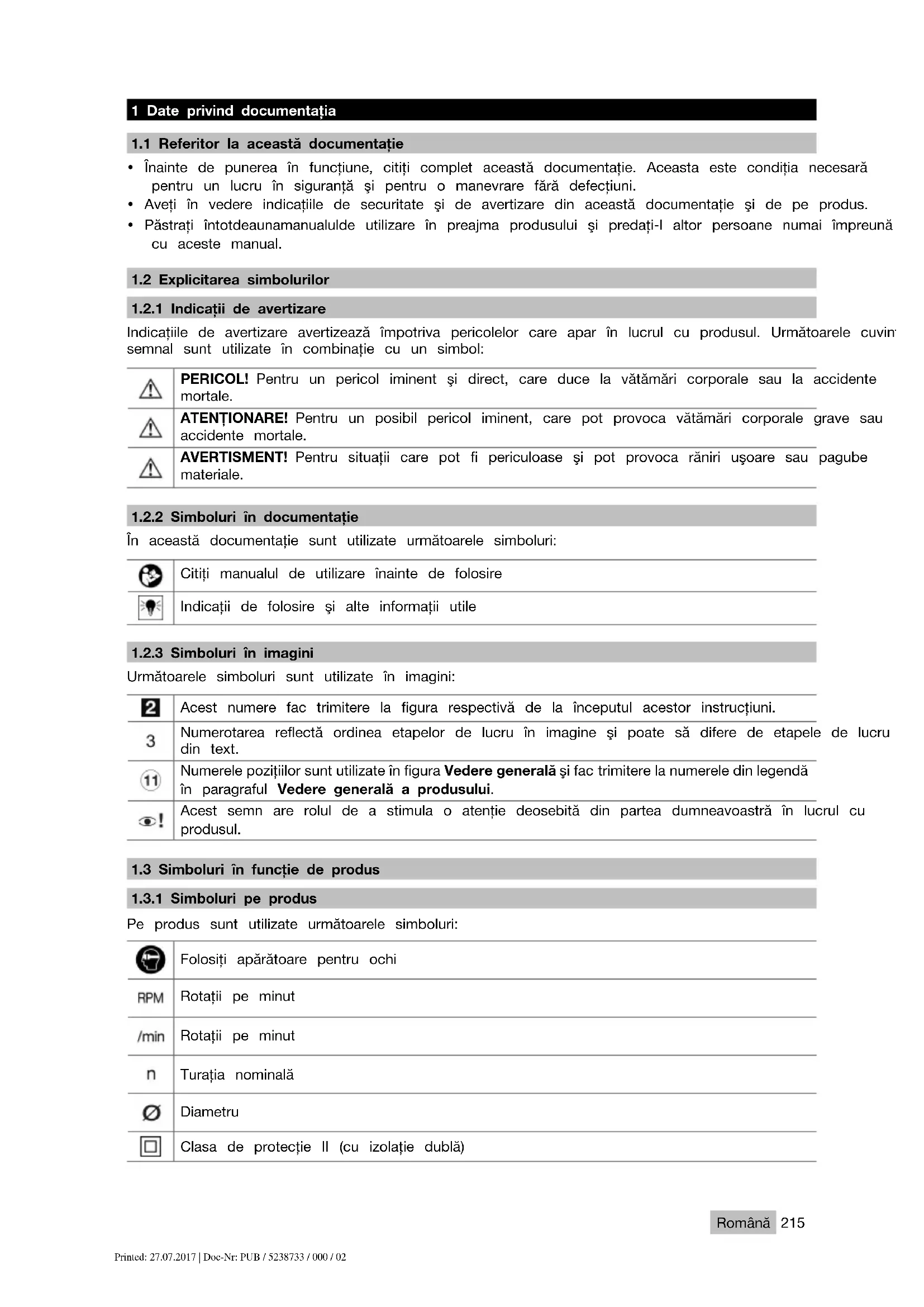

1 Date privind documentația

1.1 Referitor la această documentatie

• Înainte de punerea în funcțiune, citiți complet această documentație. Aceasta este condiția necesară pentru un lucru în siguranță și pentru o manevrare fără defectiuni.
• Aveți în vedere indicatiile de securitate și de avertizare din această documentatie și de pe produs.
• Păstrați întotdeaunamanualulde utilizare în preajma produsului și predați-l altor persoane numai împreună cu aceste manual.

1.2 Explicitarea simbolurilor

1.2.1 Indicații de avertizare

Indicațiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Următoarele cuvin semnal sunt utilizate în combinație cu un simbol:

	PERICOL! Pentru un pericol iminent și direct, care duce la vătămări corporale sau la accidente mortale.
	ATENTIONARE! Pentru un posibil pericol iminent, care pot provoca vătămări corporale grave sau accidente mortale.
	AVERTISMENT! Pentru situații care pot fi periculoase și pot provoca răniri ușoare sau pagube materiale.

1.2.2 Simboluri în documentatie

În această documentație sunt utilizate următoarele simboluri:

	Citiți manualul de utilizare înainte de folosire
	Indicații de folosire și alte informații utile

1.2.3 Simboluri în imagini

Următoarele simboluri sunt utilizate în imagini:

2	Acest numere fac trimitere la figura respectivă de la începutul acestor instrucțiuni.
3	Numerotarea reflectă ordinea etapelor de lucru în imagine și poate să difere de etapele de lucru din text.
11	Numerele pozițiilor sunt utilizate în figura Vedere generală și fac trimitere la numerele din legendă în paragraful Vedere generală a produsului.
6!	Acest semn are rolul de a stimula o atenție deosebită din partea dumneavoastră în lucrul cu produsul.

1.3 Simboluri în funcție de produs

1.3.1 Simboluri pe produs

Pe produs sunt utilizate următoarele simboluri:

	Folosiți apărătoare pentru ochi
RPM	Rotații pe minut
/min	Rotații pe minut
n	Turația nominală
∅	Diametru
	Clasa de protecție II (cu izolație dublă)

1.4 Informații despre produs

Produsele Hilti sunt destinate utilizatorilor profesioniști, iar operarea cu acestea, întreținerea și repararea lor sunt activități permise numai personalului autorizat și instruit. Acest personal trebuie să fie instruit în mod special cu privire la potențialele pericole. Produsul și mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinației de către personal neinstruit.

Indicativul de model și numărul de serie sunt indicate pe plăcuța de identificare.

Transcrieți numărul de serie în tabelul următor. Datele despre produs vă sunt necesare în cazul solicitărilor de informații la reprezentanța noastră sau la centrul de service.

Date despre produs

Polizor unghiular AG 230-20D
Generația 03
Număr de serie

1.5 Declaratie de conformitate

Declarăm pe propria răspundere că produsul descris aici este conform cu directivele și normele în vigoare. O imagine a declarației de conformitate găsiți la finalul acestei documentații.

Documentatiile tehnice sunt stocate aici:

2.1 Instructiuni de ordin general privind securitatea și protecția muncii pentru sculele electrice

⚠️ ATENTIONARE Citiți toate instrucțiunile de protecție a muncii și instrucțiunile de lucru. Neglijențele în respectarea instrucțiunilor de protecție a muncii și a instrucțiunilor de lucru pot provoca electrocutări, incendii și/ sau accidentări grave.

Păstrați toate instrucțiunile de protectie a muncii și instrucțiunile de lucru pentru consultare în viitor.

Securitatea în locul de muncă

• Mențineți curățenia și un iluminat bun în zona de lucru. Dezordinea sau iluminatul insuficient în zona de lucru pot constitui surse de accidente.
  Nu lucrați cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde pulberile sau vaporii.
  Nu permiteți accesul copiilor și al altor persoane în zona de lucru pe parcursul utilizării sculei electrice.În cazul distragerii atenției, puteți pierde controlul asupra mașinii.

Securitatea electrică

Fișa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fișei este interzis. Nu folosiți niciun tip de fișe adaptoare împreună cu scule electrice având împământare de protecție. Fișele nemodificate și prizele adecvate diminuează riscul de electrocutare.
- Evitați contactul corpului cu suprafețele legate la pământ, cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ.
Feriți sculele electrice de influența ploii și umidității. Pătrunderea apei în scula electrică crește riscul de electrocutare.
Nu utilizati cablul în scopuri pentru care nu este destinat, de exemplu pentru a transporta scula electrică, a suspenda scula electrică sau pentru a trage fișa din priza de alimentare. Feriți cablul de influențele căldurii, uleiului, muchiilor ascuțite sau componentelor mobile ale mașinii. Cablurile deteriorate sau înfășurate majorează riscul de electrocutare.
Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru folosirea în exterior. Folosirea cablurilor prelungitoare adecvate lucrului în aer liber diminuează riscul de electrocutare.
Dacă punerea în exploatare a sculei electrice într-un mediu cu umiditate nu se poate evita, utilizați un întrerupător automat de protecție diferențial. Utilizarea unui întrerupător automat de protecție diferențial diminuează riscul de electrocutare.

Securitatea persoanelor

Procedați cu atenție, concentrați-vă la ceea ce faceți și lucrați în mod rațional atunci când manevrați o sculă electrică. Nu folosiți nicio sculă electrică dacă sunteți obosit sau dacă vă aflați

sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în folosirea sculei electrice poate duce la accidentări serioase.

Purtați echipament personal de protecție și, întotdeauna, ochelari de protecție. Folosirea echipamentelor personale de protecție, ca de ex. masca anti-praf, încălțămintea antiderapantă, casca de protecție sau căștile antifonice, în funcție de tipul sculei electrice și de natura aplicației de lucru, duc diminuarea riscului de accidentare.
- Împiedicați pornirea involuntară a mașinii. Asigurați-vă că scula electrică este deconectată, înainte de a o racorda la alimentarea electrică, de a o lua din locul de lucru sau de a o transporta. Situațiile în care transportați scula electrică ținând degetul pe întrerupător sau racordați mașina în stare pornită alimentarea electrică pot duce la accidente.
Înainte de a porni scula electrică, îndepăratați uneltele de reglaj sau cheile fixe. Un accesoriu de lucru sau o cheie fixă, aflate într-o componentă rotativă a mașinii, pot provoca vătămări corporale.
Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. În acest fel, veți putea controla mai bine scula electrică în situații neașteptate.
- Purtați îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau bijuterii. țineți părul, îmbrăcămintea și mănușile departe de componentele aflate în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
- Dacă există posibilitatea montării unor accesorii de aspirare și captare a prafului, asigurați-vă că acestea sunt racordate și folosite corect. Utilizarea unui sistem de aspirare a prafului poate diminua pericolul provocat de praf.

Utilizarea și manevrarea sculei electrice

Nu suprasolicitați mașina. Folosiți scula electrică special destinată lucrării dumneavoastră. Cu scula electrică adecvată, lucrați mai bine și mai sigur în domeniul de putere specificat.
Nu folosiți nicio sculă electrică având întrerupătorul defect. O sculă electrică ce nu mai permite pornirea sau oprirea sa este periculoasă și trebuie reparată.
Scoateți fișa din priza de alimentare înainte de a efectua reglaje ale mașinii, schimbări de accesorii sau așezarea mașinii în poziție de repaus. Această măsură de precauție reduce riscul unei porniri involuntare a sculei electrice.
Păstrați sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizați. Nu permiteți folosirea mașinii de către persoane care nu sunt familiarizate cu aceasta sau care nu au citit instrucțiunile de față. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experiență.
- Îngrijiti sculele electrice cu multă atenție. Controlați funcționarea impecabilă a componentelor mobile și verificați dacă acestea nu se blochează, dacă există piese sparte sau care prezintă deteriorări de natură să influențeze negativ funcționarea sculei electrice. Dispuneți repararea pieselor deteriorate înainte de punerea în exploatare mașinii. Multe accidente se produc din cauza întreținerii defectuoase a sculelor electrice.
Păstrați accesoriiile așchietoare bine ascuțite și curate. Accesoriiile așchietoare întreținute atent, cu muchii așchietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.
Utilizați scula electrică, accesoriiile, dispozitivele de lucru etc. corespunzător acestor instrucțiuni. țineți seama de condițiile de lucru și de activitatea care urmează a fi desfășurată. Folosirea unor scule electrice destinate altor aplicații de lucru decât cele prevăzute poate conduce la situații periculo.

Service

Încredințați repararea sculei electrice a dumneavoastră numai personalului calificat de specialitate și numai în condițiile folosirii pieselor de schimb originale. În acest fel, este garantată menținerea siguranței de exploatare a sculei electrice.

2.2 Instructiuni comune de protecție a muncii pentru șlefuire și polizare:

Nu utilizati accesorii care nu sunt prevăzute special și nu au fost recomandate de producător pentru această sculă electrică. Simplul motiv că puteți fixa accesoriiul la scula electrică nu garantează o utilizare în siguranță.
- Turația admisă a dispozitivului de lucru trebuie să fie cel puțin la fel de înaltă ca și turația maximă indicată pe scula electrică. Accesoriiile care se rotesc mai rapid decât este admis se pot sparge și pot fi aruncate.
Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă indicațiilor dimensionale ale sculei electrice. Dispozitivele de lucru dimensionate greșit nu pot fi ecranate sau controlate suficient.
- Dispozitivele de lucru cu adaptor filetat trebuie să se potrivească perfect pe filetul arborelui port-accesoriu. La dispozitivele de lucru care se montează cu flanșă, diametrul găurii dispozitivului de lucru trebuie să se potrivească cu diametrul de preluare al flanșei. Dispozitivele de lucru care nu

se fixează perfect pe scula electrică se rotesc neuniform, vibrează foarte intens și pot duce la pierderea controlului.

• Nu utilizati dispositive de lucru deteriorate. Controlati înainte de fiecare utilizare dacă dispositivele de lucru cum sunt discurile abrazive prezintă spărturi cu așchii și fisuri, dacă talerele de șlefuit prezintă fisuri, uzură sau urme de folosire intensă. Dacă scula electrică sau dispositivul de lucru cade accidental, verificați dacă acesta s-a deteriorat sau utilizati un dispositiv de lucru nedeteriorat. Dacă ați controlat și introdus dispositivul de lucru, nu stați și nu permiteți staționarea altor persoane din apropiere la nivelul dispositivului de lucru aflat în rotație, și lăsați produsul să funcționeze un minut cu turația maximă. Dispositivele de lucru deteriorate se sparg cel mai frecvent în acest interval de testare.
  Purtați echipamentul personal de protecție. În funcție de aplicația de lucru, utilizați o apărătoare pentru întreaga față, apărătoare pentru ochi sau ochelari de protecție. Dacă este cazul, purtați o mască anti-praf, căști antifonice, mănuși de protecție sau un șorț special, care vă protejează față de particulele așchiate și de material. Ochii trebuie să fie protejați față de corpurile străine antrenate în aer, care se formează în diferite aplicații de lucru. Masca anti-praf sau masca de protecție a respirați trebuie să filtreze praful generat în cursul aplicației de lucru. Dacă vă expuneți la zgomot puternic o perioadă îndelungată, puteți suferi leziuni ale auzului.
• Aveți în vedere ca terțele persoane să păstreze o distanță de siguranță suficientă față de zona dumneavoastră de lucru. Orice persoană care pătrunde în zona de lucru trebuie să poarte echipament personal de protecție. Fragmentele rupte din piesa care se prelucrează sau dispozitivele de lucru sparte pot fi aruncate și pot provoca accidentări inclusiv în afara zonei efective de lucru.
• Tineți scula electrică numai de suprafețele izolate ale mânerelor, dacă executați lucrări în care dispozitivul de lucru poate întâlni conductori electrici ascunși sau propriul cablu de rețea. Contactul cu un conductor parcurs de curent poate pune sub tensiune și piesele metalice ale produsului și poate duce la electrocutări.
• Tineți cablul de rețea la distanță față de dispozitivele de lucru aflate în rotație. Dacă pierdeți controlul asupra produsului, cablul de rețea poate fi seționat sau angrenat, iar mâna sau brațul dumneavoastră poate ajunge la dispozitivul de lucru aflat în rotație.
  Nu depuneți niciodată scula electrică înainte ca dispozitivul de lucru să fie în repaus complet. Dispozitivul de lucru aflat în rotație poate ajunge în contact cu suprafața de depunere, situație în care puteți pierde controlul asupra sculei electrice.
  Nu lăsați scula electrică să funcționeze în timp ce o transportați. Îmbrăcămintea dumneavoastră poate fi angrenată prin contactul întâmplător cu dispozitivul de lucru aflat în rotație, iar dispozitivul de lucru vă poate pătrunde în corp.
  Curățați regulat fantele de aerisire ale sculei electrice. Suflanta motorului atrage praful în carcasă, iar o acumulare puternică de praf metallic poate duce la aparitia unor pericole de natură electrică.
• Nu utilizați scula electrică în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.
  Nu utilizati dispositive de lucru care necesită mijloace de răcire lichide. Utilizarea apei sau a altor mijloace de răcire lichide poate duce la electrocutări.

Reculul și instrucțiunile corespunzătoare de protecție a muncii

Reculul este reacția bruscă în urma agățării sau blocării dispozitivului de lucru aflat în rotație, cum ar fi dis abraziv, talerul de șlefuit etc. Agățarea sau blocarea provoacă oprirea instantanee a dispozitivului de lucru aflat în rotație. În acest fel, o sculă electrică necontrolată este accelerată în punctul de blocare în sensul invers celui de rotație a dispozitivului de lucru.

Dacă, de exemplu, discul abraziv de șlefuire s-a agățat sau blocat în piesa care se prelucrează, marginea discului abraziv introdus în piesa care se prelucrează rămâne imobilizată, ceea ce duce la ruperea discului abraziv sau la reculul acestuia. Discul abraziv de șlefuire se va mișca spre operator sau în sens opus, în funcție de sensul de rotație a discului în locul de blocare. În această situație, este posibilă și ruperea discurilor abrazive de șlefuire.

Reculul este consecinta folosirii greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri de precauție adecvate, așa cum este descris mai jos.

• Tineți ferm scula electrică și aduceți corpul și brațele într-o poziție în care puteți să captați forțele de recul. Utilizați întotdeauna mânerul suplimentar, dacă acesta există, pentru a avea cel mai ridicat control posibil asupra forțelor de recul sau momentelor mecanice de reacție la creșterea turației. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri de precauție adecvate.
  Nu aduceți niciodată mâinile în apropierea dispozitivelor de lucru aflate în rotație. Dispozitivul de lucru se poate deplasa peste mâna dumneavoastră în cazul unui recul.
• Evitați prezența corpului în zona în care scula electrică se deplasează în caz de recul. Reculul propulsează scula electrică în direcția opusă mișcării discului abraziv, în punctul de blocare.

- Lucrați cu atenție deosebită în zonele colțurilor, muchiilor ascuțite etc. Împiedicați posibilitatea ca dispositivele de lucru să ricoșeze din piesa care se prelucrează și să se înțepenească. Dispozitivul de lucru aflat în rotație tinde să se înțepenească la colțuri, muchii ascuțite sau dacă ricoșează. Acea situație cauzează pierderea controlului sau reculul.

Instrucțiuni speciale de protecție a muncii pentru șlefuire:

Utilizați exclusiv corpurile abrazive avizate pentru scula electrică și capota de protecție prevăzută pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru scula electrică nu pot fi ecranate suficient și nu prezintă siguranță.
- Discurile abrazive bombate trebuie să fie montate astfel încât suprafața lor de rectificare să nu fie proeminentă peste nivelul marginii capotei de protecție. Un disc abraziv montat neuniform care iese dincolo de nivelul marginii capotei de protecție nu mai poate fi ecranat suficient.
- Capota de protecție trebuie să fie montată în siguranță pe scula electrică și reglată pentru a conferi cel mai înalt grad de securitate, astfel încât partea din corpul abraziv care rămâne deschisă spre operator să fie cea mai mică posibil. Capota de protecție ajută la protejarea operatorului față de fragmentele rupte, contactul accidental cu corpul abraziv, precum și față de scânteile care ar pute aprinde îmbrăcămintea.
Utilizarea corpurilor abrazive este permisă numai pentru posibilitățile aplicative recomandate. De exemplu: nu șlefuiți niciodată cu suprafața laterală a unui disc abraziv de tăiere. Discurile abrazive de tăiere sunt destinate așchierii în materiale cu muchia discului. Exercitarea unor forțe laterale asupra acestor corpuri abrazive poate duce la spargerea lor.
Utilizați întotdeauna flanșe de strângere fără deteriorări, de mărime și formă corecte pentru discul abraziv ales de dumneavoastră. Flanșele adecvate susțin discul abraziv și diminuează astfel pericolul spargerii discului. Flanșele pentru discurile abrazive de tăiere pot să difere față de flanșele pentru alte discuri abrazive.
Nu utilizati discuri abrazive uzate de la scule electrice mai mari. Discurile abrazive pentru sculele electrice mai mari nu sunt concepute pentru turațiile ridicate ale sculelor electrice mai mici și se pot sparge.

2.3 Instructiuni suplimentare de protectie a muncii

Securitatea persoanelor

▶ Folositi produsul numai în stare tehnică impecabilă.
- Nu efectuați niciodată intervenții neautorizate sau modificări la aparat.
- Evitați atingerea pieselor în rotație - pericol de accidentare!
- Purtați mănuși de protecție și la schimbarea accesorilor de lucru. Atingerea dispozitivului de lucru poate duce la vătămări prin tăiere și arsuri.
Înainte de începerea lucrului stabiliti clasa de periculozitate a materialului pulverulent care se formează în timpul lucrărilor. Utilizați un aspirator de praf industrial cu clasificare a clasei de protecție avizată ofic care corespunde dispozițiilor locale cu privire la protecția împotriva prafului. Pulberea materialelor cum ar fi vopselele care conțin plumb, unele tipuri de lemn, betonul / zidăria / piatra care conține cuart minerale, precum și metale pot dăuna sănătății.
Asigurați o aerisire bună a locului de muncă și purtați, dacă este cazul, o mască de protecție a respirației, adecvată pentru praful respectiv. Atingerea sau inhalarea pulberii poate provoca reacții alergice și/ sau afectiuni ale căilor respiratorii ale utilizatorului sau ale persoanelor aflate în apropiere. Anumite categori de pulbere cum ar fi praful din lemn de stejar sau de fag sunt considerate drept cancerigene, în sp în combinație cu substanțele suplimentare pentru tratarea lemnului (cromați, substanțe de protecție a lemnului). Manevrarea materialului care conține azbest este permisă numai persoanelor cu pregătire de specialitate.
- Faceți pauze de lucru și exerciții pentru îmbunătățirea circulației sanguine în degetele dumneavoastră. În cazul lucrărilor lungi, din cauza vibrațiilor sunt posibile tulburări la nivelul vaselor sanguine sau al sistemului nervos în degete, mâini sau articulațiile mâinilor.

Securitatea electrică

- Verificați înainte de începerea lucrului dacă în zona de lucru există conductori electrici, conducte de gaz și țevi de apă acoperite. Piesele metalice de pe exteriorul mașinii pot cauza o electrocutare dacă deteriorați accidental un conductor electric.

Manevrarea și folosirea cu precauție a sculelor electrice

• Nu utilizati discuri abrazive de tăiere pentru lucrări de debitare.
  Strângeți ferm dispozitivul de lucru și flança. Dacă dispozitivul de lucru și flança nu sunt strânse ferm, după deconectare apare posibilitatea ca dispozitivul de lucru să se desprindă de arborele principal la frânarea provocată de motorul aparatului.

Aveți în vedere instrucțiunile producătorului pentru manevrarea și păstrarea discurilor abrazive de șlefuire.

3 Descriere

3.1 Vedere generală a produsulu

① Buton opritor al arborelui principal
⑨ Pârghie de strângere
② Prag de depunere
⑩ Flanşă de prindere
③ Comutator de pornire/ oprire
⑪ Piuliță de strângere
④ Declanşator de siguranță
⑫ Šurub de ajustare
⑤ Mâner lateral
⑬ Capotă de protectie
⑥ Mufe filetate pentru mânere
⑭ Disc abraziv de şlefuire
⑦ Arbore principal
⑮ Cheie de strângere
⑧ Prag cu cheie mecanică

3.2 Utilizarea conformă cu destinația

Produsul descris este un polizor unghiular cu dirijare manuală și cu acționare electrică. El este destinat debitării cu discuri abrazive și rectificării-degroșării de materiale metalice, fără utilizarea apei. Utilizarea sa este permisă numai pentru șlefuire/tăiere uscată.

Punerea în exploatare este permisă numai la tensiunea și frecvența rețelei, indicate pe plăcuța de identificare

3.3 Setul de livrare

Polizor unghiular, capotă de protecție, mâner lateral, flanșă de prindere, piuliță de strângere, cheie de strângere, manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiți la centrul dumneavoastră Hilti sau online la: www.hilti.group

3.4 Limitatorul curentului de pornire

Prin limitatorul electronic al curentului de pornire, curentul de conectare este redus până la valoarea care împiedică declanșarea siguranței de rețea. În acest fel, este împiedicat reculul la pornirea aparatului.

Utilizați pentru prelucrarea metalelor numai discuri de degroșare sau discuri abrazive de tăiere cu lianți din rășină sintetică și armate cu material fibros, cu o viteză periferică de 80 m/sec.

Utilizați numai discuri abrazive care sunt avizate pentru o turație minimă de 6500 / min și au un diametru maxim de 230mm.

Grosimea maximă a discului este de:

• la discurile de degroșare 6,4 mm
• la discurile abrazive de tăiere 2,5 mm.

ATENTIE! La debitare și la tăierea de fante cu discuri abrazive de tăiere, utilizați întotdeauna capota de protecție cu tabla de acoperire sau o capotă anti-praf complet închisă.

Discuri

	Aplicabilitatea Prescurtare	Suportul de	bază
Discuri abrazive de tăiere Debitare cu discuri abra-zive, tăiere de fante		AC-D	Metalic
Disc abraziv de rectificare-degroșare	Rectificare-degroșare	AG-D	Metalic

Alocarea discurilor la echipamentul utilizat

Echipament	AC-D	AG-D	AF-D	AN-D
Capotă de protecție	—	X	X	X
Capota de protecție cu tablă de acoperire	X	—	—	—
Mâner lateral	X	X	X	X
Piuliță de strângere	X	X	X	X
Flanșă de prindere	X	X	X	X

5 Date tehnice

5.1 Polizor unghiular

Indicatie

Tensiunea nominală, curentul nominal, frecvența și puterea nominală consumată sunt indicate pe plăcuța de identificare specifică țării.

La punerea în exploatare cu un generator sau transformator, puterea debitată de acestea trebuie să fie 10 puterii mașinii, indicate pe plăcuța de identificare. Tensiunea de lucru a transformatorului sau a generatoră trebuie să fie situată în orice moment într-un interval de +5 % până la -15 % din tensiunea nominală aparatului.

Greutate, conform EPTA-Procedure 01	5,3 kg
Diametrul maxim al discului	230 mm
Lungimea filetului	15 mm
Diametrul filetului	M14

5.2 Datele privind zgomotul și valorile vibrațiilor conform EN 60745

Valorile presiunii acustice și ale vibrațiilor indicate în aceste instrucțiuni au fost măsurate corespunzător ur procedeu standardizat de măsură și pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele să adecvate și pentru o apreciere provizorie a valorilor de expunere.

Datele indicate se referă la aplicațiile principale de lucru ale sculei electrice. Firește că, dacă scula electri este utilizată pentru alte aplicații de lucru cu dispositivee de lucru neprevăzute sau cu o întreținere insufic datele pot să difere. Acest lucru poate ridica în mod considerabil valorile de expunere pe întreaga durată lucru.

Pentru o apreciere exactă a valorilor de expunere, trebuie să se ia în calcul și timpii în care aparatul e deconectat sau în care el funcționează, dar nu execută efectiv nicio activitate. Acest lucru poate reduce mod considerabil valorile de expunere pe întreaga durată de lucru.

Stabiliți măsuri de securitate suplimentare pentru protecția operatorului față de efectele sonore și ale vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea mâinilor în s caldă, organizarea proceselor de lucru.

Date privind zgomotul

Nivelul puterii acustice (lA)	105 dB(A)
Nivelul presiunii acustice emise (lP)	94 dB(A)
Insecuritatea pentru nivelul presiunii acustice pA(K)	3 dB(A)

Valori totale ale vibrațiilor

Şlefuire superficială cu mâner având sistem de reducere a vibratiilor) (a 6,2 m/s^2
Insecuritatea (K)	1,5 m/s^2

6 Modul de utilizare

6.1 Pregătirea lucrului

AVERTISMENT

Pericol de accidentare! Pornire involuntară a produsului.

- Trageți fișa de rețea din priză, înainte de executarea unor reglaje la mașină sau de a schimba accesorii.

Aveți în vedere indicațiile de securitate și de avertizare din această documentație și de pe produs.

6.2 Montarea mânerului lateral

Înşurubați mânerul lateral la una dintre mufele filetate prevăzute.

6.3 Montarea capotei de protecție 2

Indicatie

Codarea de la capota de protecție asigură condițiile ca numai o capotă de protecție potrivită cu aparatul să poată fi montată. Suplimentar, pragul cu cheie mecanică împiedică o eventuală cădere a capotei de protecție pe accesoriul de lucru.

1. Deschideti pârghia de strângere.
2. Asezați capota de protecție cu pragul cu cheie mecanică în canelura cu cheie mecanică pe gâtul arbore de la capul aparatului.
3. Rotiți capota de protecție în poziția dorită.
4. Pentru fixarea capotei de protecție, închideți pârghia de strângere.

Indicatie

Capota de protecție este deja reglată cu şurubul de ajustare la diametrul de strângere corect. Daca strângerea cu capota de protecție montată este prea slabă, ea poate fi corectată prin strângerea ușoară a şurubului de ajustare.

1. Deschideti pârghia de strângere.
2. Rotiți capota de protecție în poziția necesară.
3. Pentru fixarea capotei de protecție, închideți pârghia de strângere.

1. Deschideți pârghia de strângere.
2. Rotiți capota de protecție până când pragul cu cheie mecanică coincide cu canelura cu cheie mecanică și detașați-o.

6.4 Dispositive de lucru

AVERTISMENT

Pericol de accidentare. Dispozitivul de lucru se poate înfierbânta foarte puternic.

▶ Purtati mănuși de protectie la schimbarea dispozitivului de lucru.

Indicatie

Dispozitivele de lucru trebuie să fie schimbate imediat ce randamentul tăierii scade sensibil sau piesele polizorului unghiular (cu excepția discului) vin în contact cu materialul de lucru pe parcursul lucrului. Discurile abrazive trebuie să fie schimbate după data expirării.

6.4.1 Montarea dispozitivului de lucru 3

1. Scoateți fișa de rețea din priză.
2. Curățați flanșa de prindere și piulița de strângere.
3. Asezați flanșa de prindere pe arborele principal.
4. Aşezati dispozitivul de lucru.
5. Înşurubați ferm piulița de strângere corespunzător dispozitivul de lucru introdus.
6. Apăsați butonul opritor al arborelui principal și țineți-l apăsat.
7. Strângeți piulița cu cheia, eliberați apoi butonul opritor al arborelui principal și înlăturați cheia de strângere.

6.4.2 Demontarea dispozitivului de lucru

1. Scoateți fișa de rețea din priză.

AVERTISMENT

Pericol de spargere și de distrugere. Dacă butonul opritor al arborelui principal este apăsat în timp de arborele principal se rotește, dispozitivul de lucru se poate desface.

Apăsați butonul opritor al arborelui principal numai când arborele principal este în repaus.

1. Apăsați butonul opritor al arborelui principal și țineți-l apăsat.
2. Desfaceți piulița de strângere, așezând cheia de strângere și rotind în sens anti-orar.
3. Eliberați butonul opritor al arborelui principal și extrageți dispozitivul de lucru.

6.5 Lucrări

ATENTIONARE

Pericol în caz de deteriorare a cablului! Dacă, în timpul lucrului, cablul de rețea sau cablul prelungitor suferă deteriorări, atingerea acestora este interzisă. Scoateți fișa de rețea din priză.

▶ Controlați cu regularitate cablul de legătură al mașinii; în cazul deteriorării acestuia, adresați-vă unui specialist autorizat în vederea înlocuirii.

Controlați cu regularitate cablurile prelungitoare și schimbați-le dacă s-au deteriorat.

6.5.1 Conectarea

1. Introduceți fișa de rețea în priză.
2. Apăsați declanșatorul de siguranță, pentru a debloca comutatorul de pornire/ oprire.
3. Apăsați complet comutatorul de pornire/ oprire.

◀ Motorul este în funcțiune.

6.5.2 Capota de protecție cu tablă de acoperțe 4

ATENTIE! La debitare și la tăierea de fante cu discuri abrazive de tăiere, utilizați întotdeauna capota de protecție cu tabla de acoperire sau o capotă anti-praf complet închisă.

6.5.3 Slefuire

AVERTISMENT

Pericol de accidentare. Dispozitivul de lucru se poate bloca brusc sau se poate agăța.

Utilizați aparatul cu mânerul lateral (opțional cu mânerul-cadru) și țineți întotdeauna ferm aparatul cu ambele mâini.

6.5.4 Debitarea cu discuri abrazive

La debitarea cu discuri abrazive lucrați cu un avans moderat și nu înclinați aparatul sau discul abraziv de tăiere (poziția de lucru se situează la aprox. 90 ° față de planul de tăiere).

Indicatie

Profilurile și tevile mici cu sectiune pătrată se debitează cel mai bine prin așezarea discului abra de tăiere la sectiunea cea mai mică.

6.5.5 Rectificare-degroșare

AVERTISMENT

Pericol de accidentare. Discul abraziv de tăiere se poate sparge și piesele care sar pot provoca accidentări.

Nu utilizati niciodată discuri abrazive de tăiere pentru rectificare-degroșare.

- Mișcați aparatul cu un unghi de aplicare de 5° până la 30° și cu presiune moderată în ambele sensuri.

Piesa care se prelucrează nu se va înfierbânta, nu își va schimba culoarea și nu se vor forma şanțuri.

6.5.6 Deconectarea

7 Îngrijirea și întreținerea

7.1 Îngrijirea și întreținerea

ATENTIONARE

Pericol de electrocutare! Îngrijirea și întreținerea cu fișa de rețea introdusă pot produce accidentări grave și arsuri.

Înaintea tuturor activităților de îngrijire și lucrărilor de întreținere, scoateți întotdeauna fișa de rețea!

Îngrijirea

• Îndepărtați cu precauție murdăria aderentă.
• Curățati fantele de aerisire cu multă atenție, folosind o perie uscată.
• Curățați carcasa numai cu o cârpă ușor umezită. Nu utilizați produse de îngrijire care conțin silicon, deoarece acestea pot ataca piesele din plastic.

Întreținerea

ATENTIONARE

Pericol de electrocutare! Reparațiile executate impropriu la componentele electrice pot duce la accidentări grave și la arsuri.

- Efectuarea de reparații la părțile electrice este permisă numai electricienilor autorizați.

• Verificați regulat la toate piesele vizibile dacă există deteriorări și funcționare impecabilă a elementelor de comandă.
• În caz de deteriorări și/ sau disfuncționalități, nu puneți în exploatare mașina electrică. Dispuneți imediat repararea la centrul de service Hilti.
• După lucrările de îngrijire și întreținere atașați toate dispozitivele de protectie și verificați funcționarea.

7.2 Controlul după lucrări de îngrijire și întreținere

- Controlați după lucrările de îngrijire și întreținere dacă toate dispozitivele de protecție sunt montate și dacă funcționează fără defectiuni.

8 Transportul și depozitarea

• Nu transportați aparatul electric cu accesoriiul de lucru introdus.
• Depozitați întotdeauna aparatul electric cu fișa de rețea scoasă.
• Depozitați aparatul în spații uscate și inaccesibile pentru copii și persoane neautorizate.
• După un transport sau o depozitare mai îndelungată, controlați înainte de folosire dacă aparatul electric prezintă deteriorări.

9 Asistență în caz de avarii

În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace pro vă rugăm să vă adresați centrul nostru de service Hilti.

Avarie Cauza posibilă Solutie
Aparatul nu pornește. Alimentarea electrică de la rețea este întreruptă.		► Introduceți un alt aparat elect și verificați funcționarea.
		Cablul de rețea sau fișa defecte. ► Dispuneți verificarea cablului de rețea și a fișei de către un specialist electrician și schimbați-le, dacă este cazul.
		Cărbunii uzați. ► Dispuneți verificarea aparatului de către un specialist electrici și înlocuiti cărbunii, dacă este cazul.
		Sistemul de blocare a repornirii este activat după o întrerupere alimentării electrice. ► Deconectați aparatul și a conectați-l din nou.
Avarie Cauza posibilă Solutie
Aparatul nu funcționează.	Aparatul este suprasolicitat.	► Eliberați comutatorul de pornire/oprire și acționați-l din nou.Apoi lăsați aparatul aprox.30 secunde în regim de mers în gol.
Aparatul nu debitează putere maximă.	Cablul prelungitor are secțiunea prea scăzută.	► Utilizați un cablu prelungitor cu secțiune suficientă.

10 Dezafectarea și evacuarea ca deșeuri

Maşinile Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitați relații la centrul pentru clienți Hilti sau la consilierul dumneavoastră de vânzări.

▶ Nu aruncați sculele electrice în containerele de gunoi menajer!

11 Garantia producătorului

Pentru relații suplimentare referitoare la condițiile de garanție, vă rugăm să vă adresați partenerului dumneavoastră local Hilti.
