MANUAL DE USUARIO AG 23020D HILTI

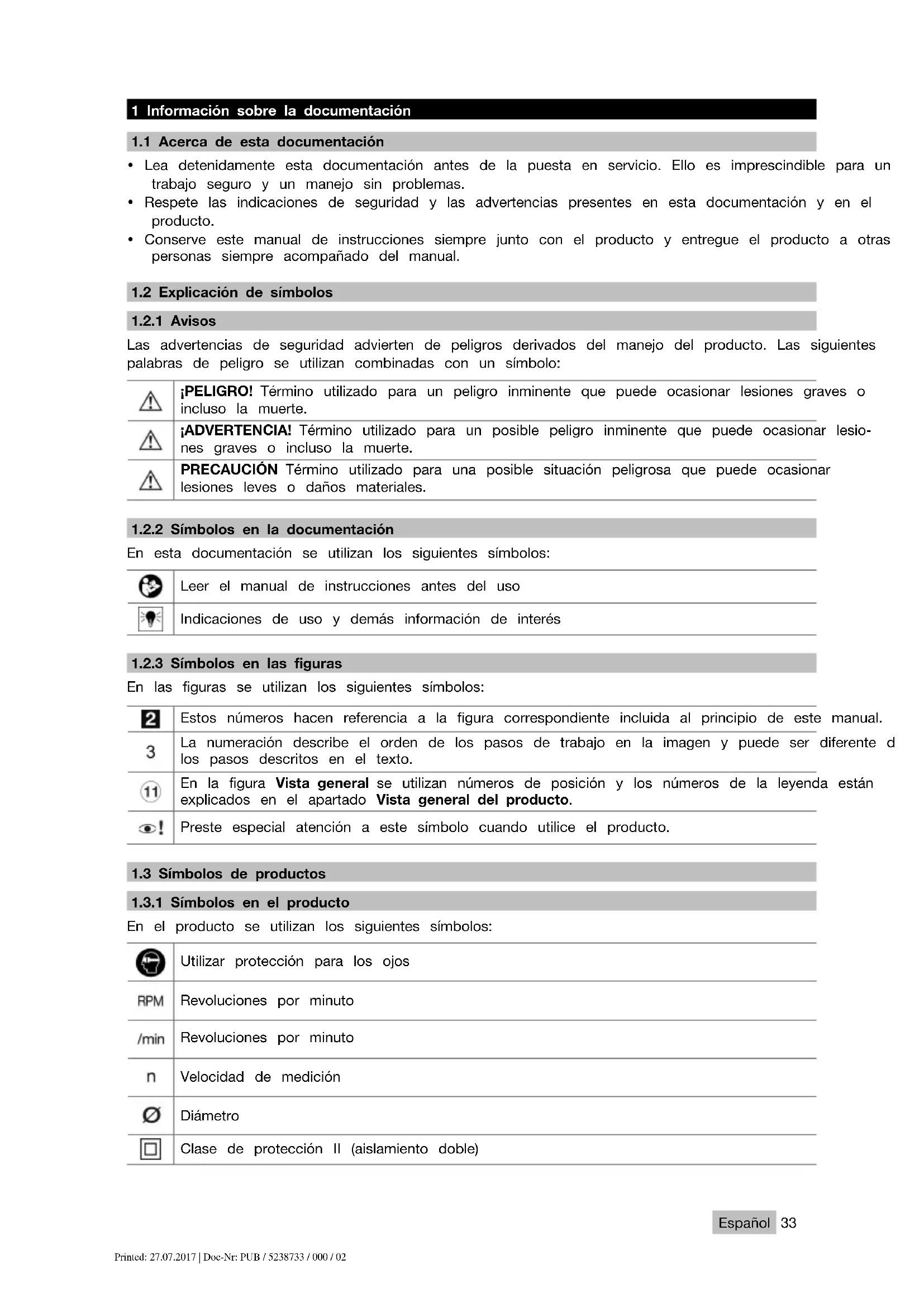

1.1 Acerca de esta documentación

• Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado del manual.

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Las siguientes palabras de peligro se utilizan combinadas con un símbolo: ¡PELIGRO! Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ¡ADVERTENCIA! Término utilizado para un posible peligro inminente que puede ocasionar lesio- nes graves o incluso la muerte. PRECAUCIÓN Término utilizado para una posible situación peligrosa que puede ocasionar lesiones leves o daños materiales.

1.2.2 Símbolos en la documentación

En esta documentación se utilizan los siguientes símbolos: Leer el manual de instrucciones antes del uso Indicaciones de uso y demás información de interés

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual. La numeración describe el orden de los pasos de trabajo en la imagen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los números de la leyenda están explicados en el apartado Vista general del producto. Preste especial atención a este símbolo cuando utilice el producto.

1.3 Símbolos de productos

1.3.1 Símbolos en el producto

En el producto se utilizan los siguientes símbolos: Utilizar protección para los ojos Revoluciones por minuto Revoluciones por minuto Velocidad de medición Diámetro Clase de protección II (aislamiento doble) Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0234 Español

1.4 Información del producto

Los productosHiltihansidodiseñadosparausuarios profesionalesysolodebensermanejados,conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación. ▶ Traspase el número de serie a la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Amoladora angular AG 230-20D Generación 03 N.º de serie

1.5 Declaración de conformidad

Bajo nuestra exclusiva responsabilidad, declaramos que el producto aquí descrito cumple con las directivas y normas vigentes. Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Seguridad

2.1 Indicaciones generales de seguridad para herramientas eléctricas

ADVERTENCIA Lea con atención todas las instrucciones e indicaciones de seguridad. Si no se tienen en cuenta las instrucciones e indicaciones de seguridad, podrían producirse descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y a otras personas mientras emplea la herramienta eléctrica, pues es posible que una distracción provoque la pérdida del control sobre esta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. ▶ No utilice el cable de red para transportar o colgar la herramienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de red alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles de la herramienta. Los cables de red dañados o enredados pueden provocar descargas eléctricas. ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 35 Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. ▶ Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica esté apagada antes de alzarla, transportarla o conectarla a la alimentación de tensión. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta ollave colocada en una pieza giratoriapuede producirlesiones al ponerse en funcionamiento. ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración reduce los riesgos derivados del polvo. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado. ▶ No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. ▶ Extraiga el enchufe de la toma de corriente antes de realizar cualquier ajuste, cambiar de accesorio o al guardar la herramienta. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide suherramienta eléctrica adecuadamente. Compruebe silas piezasmóviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶ Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.

2.2 Indicaciones de seguridad generales para los trabajos de lijado y pulido:

▶ No utilice accesorios que el fabricante no haya previsto ni recomendado especialmente para esta herramienta eléctrica. El simple hecho de que el accesorio encaje en su herramienta eléctrica no garantiza un uso seguro. ▶ La velocidad admisible del útil de inserción debe alcanzar, como mínimo, el valor máximo indicado en la herramienta eléctrica. Los accesorios que giren a una velocidad superior a la autorizada pueden romperse o salir despedidos. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0236 Español ▶ El diámetro exterior y el espesor del útil de inserción deben corresponderse con las indicaciones de su herramienta eléctrica. Los útiles de inserción de dimensiones incorrectas no pueden controlarse ni protegerse de forma adecuada. ▶ Los útiles con inserción roscada deben adaptarse perfectamente a la rosca del husillo de lijado. En el caso de útiles montados mediante bridas, el diámetro del orificio del útil debe adaptarse perfectamente al diámetro del alojamiento de la brida. Los útiles que no queden perfectamente fijados a la herramienta eléctrica pueden provocar giros irregulares, fuertes vibraciones e incluso la pérdida de control. ▶ No utilice herramientas dañadas. Antes de utilizar la herramienta eléctrica, compruebe si hay indicios deagrietamiento o desprendimientoen los discos lijadores, o de agrietamiento o desgaste en los discos abrasivos. En caso de caída, compruebe si la herramienta eléctrica o el útil ha resultado dañado y utilice en tal caso un útil no dañado. Después de comprobar e insertar el útil, tanto el usuario como las personas que se encuentren a su alrededor deben mantenerse alejadas del útil en movimiento y dejar que la herramienta funcione a máxima velocidad durante un minuto. Generalmente, los útiles de inserción dañados se rompen en el período de prueba. ▶ Utilice el equipo de seguridad personal. Utilice protección completa para la cara, protección para los ojos o gafas protectoras, en función de la aplicación. Cuando la aplicación lo requiera, utilice mascarilla antipolvo, protección para los oídos, guantes de protección o un delantal especial que le sirva de pantalla frente a pequeñas partículas que puedan desprenderse en los trabajos de lijado. Utilice protección para los ojos para evitar que penetren materiales extraños que puedan desprenderse en las diferentes aplicaciones. Tanto la mascarilla antipolvo como la mascarilla ligera filtran el polvo que se produce en determinadas aplicaciones. La exposición prolongada a fuertes ruidos puede ocasionar una pérdida de audición. ▶ Controle que terceras personas mantengan una distancia de seguridad respecto a su zona de trabajo. Todas las personas que se encuentren en la zona de trabajo deben llevar el equipo de seguridad personal. Los fragmentos que pueden desprenderse de la pieza de trabajo o las herramientas rotas pueden salir despedidos y provocar lesiones incluso fuera de la zona de trabajo. ▶ Sujete la herramienta eléctrica por las empuñaduras aisladas cuando realice trabajos en los que el útil puede entrar en contacto con cables eléctricos ocultos o con el propio cable de red de la herramienta. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas. ▶ Mantenga el cable de red alejado de los útiles en movimiento. Si pierde el control sobre la herramienta, el cable de red puede desconectarse o engancharse y la herramienta en movimiento podría ocasionarle lesiones en las manos o brazos. ▶ No deposite nunca la herramienta eléctrica hasta que el útil no se haya detenido por completo. El útil en movimiento puede entrar en contacto con la superficie de trabajo haciéndole perder el control sobre la herramienta eléctrica. ▶ No transporte la herramienta eléctrica en funcionamiento. Su ropa puede entrar accidentalmente en contacto con el útil en movimiento quedando enganchada y el útil puede ocasionarle lesiones. ▶ Limpie las rejillas de ventilación de su herramienta eléctrica con regularidad. El ventilador del motor conduce el polvo aspirado al interior de la carcasa, de modo que una concentración elevada de polvo de metal puede dar lugar a averías eléctricas. ▶ No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían inflamar dichos materiales. ▶ No utilice útiles que requieran refrigerante líquido. El uso de agua u otros refrigerantes líquidos puede producir descargas eléctricas. Descripción del rebote e indicaciones de seguridad correspondientes El rebote es la reacción repentina causada por una herramienta atascada o bloqueada en movimiento, como p.ej., discos lijadores, discos abrasivos, etc. Atascamientos o bloqueos causan una parada brusca de la herramienta en movimiento. Por ello, una herramienta eléctrica incontrolada se acelera en la dirección de giro opuesta respecto a la posición de bloqueo. Si, por ejemplo, un disco lijador se atasca o bloquea en una pieza de trabajo, el borde del disco lijador que penetra en la pieza de trabajo puede engancharse y, como consecuencia, romperse o dar lugar a un rebote. El disco lijador avanza hacia el usuario o se aleja de él, según la dirección de giro del disco respecto a la posición de bloqueo. En este caso, los discos lijadores también pueden romperse. El rebote se debe a un uso incorrecto de la herramienta eléctrica. Puede evitarse cumpliendo las medidas de seguridad pertinentes que se describen a continuación. ▶ Sujete bien la herramienta eléctrica y mantenga su cuerpo y brazos en una posición que le permita hacer frente a las fuerzas de rebote. Utilice siempre la empuñadura adicional, en caso de existir, para tener el máximo control sobre las fuerzas de rebote o los momentos de retroceso a plena Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 37 marcha. Tomar las medidas de precaución adecuadas contribuye a tener un control absoluto sobre las fuerzas de rebote y retroceso. ▶ No coloque nunca la mano cerca de los útiles en movimiento. La herramienta puede efectuar movimientos bruscos a causa del rebote y alcanzarle la mano. ▶ Mantenga una distancia de seguridad respecto a la zona de movimiento del rebote de la herramienta eléctrica. El rebote empuja la herramienta eléctrica en dirección opuesta al movimiento del disco lijador respecto a la posición de bloqueo. ▶ Tenga especial cuidado cerca de las esquinas y cantos afilados y evite que los útiles reboten o se enganchen con la pieza de trabajo. La herramienta en movimiento tiende a engancharse con las esquinas o cantos afilados en caso de rebote. Ello puede comportar la pérdida de control o el rebote de la herramienta. Indicaciones de seguridad especiales para los trabajos de lijado: ▶ Utilice únicamente cuerpos de lijado apropiados para su herramienta eléctrica y la cubierta protectora indicada para cada uno de ellos. Los cuerpos de lijado cuyo uso no está previsto para una herramienta eléctrica determinada no pueden protegerse de forma apropiada y, como consecuencia, su aplicación no es segura. ▶ Los discos lijadores acodados deben colocarse de forma que la superficie de lijado no sobresalga sobre la superficie del borde de la cubierta de protección. Un disco lijador montado de forma inadecuada, que sobresalga del borde de la cubierta protectora, no está convenientemente resguardado. ▶ La cubierta protectora debe colocarse de forma segura en la herramienta eléctrica y ajustarse, con la finalidad de conseguir el máximo de seguridad, de modo que solo apunte directamente hacia el usuario la parte más pequeña posible del cuerpo de lijado. La cubierta protectora sirve para proteger al usuario frente a fragmentos, contacto accidental con el cuerpo de lijado o chispas, que podrían prender fuego a la ropa. ▶ Los cuerpos de lijado solamente pueden utilizarse para las aplicaciones de uso recomendadas: por ejemplo, no lije nunca con la superficie lateral de un disco tronzador. Los discos tronzadores están diseñados para arrancar material con el borde. La acción de la fuerza lateral puede romper los cuerpos de lijado. ▶ Utilice siempre bridas de apriete no dañadas y con tamaño y forma adecuados para los discos lijadores elegidos. Las bridas apropiadas sirven de soporte para los discos lijadores y reducen el riesgo de rotura de los mismos. Las bridas para discos tronzadores pueden diferenciarse de las bridas para otros discos lijadores. ▶ No utilice discos lijadores desgastados de herramientas eléctricas de mayores dimensiones. Los discos lijadores para herramientas eléctricas más grandes no son apropiados para las elevadas velocidades desarrolladas por las herramientas eléctricas de menor tamaño, puesto que podrían romperse.

2.3 Indicaciones de seguridad adicionales

Seguridad de las personas ▶ Utilice el producto solo si está en perfecto estado técnico. ▶ No efectúe nunca manipulaciones o modificaciones en la herramienta. ▶ Evite tocar las piezas en movimiento, ya que existe riesgo de lesiones. ▶ Para cambiar el útil, utilice también guantes de protección. El contacto con el útil de inserción puede producir cortes y quemaduras. ▶ Antes de iniciar el trabajo, consulte la clase de peligros derivados del polvo resultante del trabajo. Utilice un aspirador de obra con una clasificación de protección homologada conforme a las normas locales sobre la protección contra el polvo. El polvo procedente de materiales como pinturas con plomo, determinadas maderas, hormigón/mampostería/rocas con cuarzo, así como minerales y metal puede ser nocivo para la salud. ▶ Procure una buena ventilación en el lugar de trabajo y utilice en caso necesario una mascarilla adecuada para cada clase de polvo. El contacto con el polvo o su inhalación puede provocar reacciones alérgicas o asfixia al usuario o a personas que se encuentren en su entorno. Existen determinados tipos de polvo, como puede ser el de roble o el de haya, catalogados como cancerígenos, especialmente si se encuentra mezclado con aditivos usados en el tratamiento de la madera (cromato, agente protector para la madera). Únicamente expertos cualificados están autorizados a manipular materiales que contengan asbesto. ▶ Efectúe pausas durante el trabajo, así como ejercicios para mejorar la circulación de los dedos. Tras muchas horas de trabajo con exposición a las vibraciones, pueden surgir complicaciones en los vasos sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0238 Español Seguridad eléctrica ▶ Antes de empezar a trabajar, compruebe si la zona de trabajo oculta cables eléctricos, tuberías de gas o cañerías de agua. Las partes metálicas exteriores de la herramienta pueden provocar una descarga eléctrica si se daña por error un cable eléctrico. Manipulación y utilización segura de las herramientas eléctricas ▶ No utilice discos tronzadores para realizar trabajos de desbastado. ▶ Apriete el útil y la brida. Si el útil y la brida no se han apretado convenientemente, existe la posibilidad de que cuando se desconecte la herramienta, al frenar el motor, el útil se suelte del husillo. ▶ Consulte las indicaciones del fabricante sobre el manejo y conservación de los discos lijadores. 3 Descripción

3.1 Vista general del producto 1

Botón de bloqueo del husillo

Resalte de alojamiento

Interruptor de conexión y desconexión

Disparador de seguridad

Casquillos roscados para empuñaduras

3.2 Uso conforme a las prescripciones

El producto descrito es una amoladora angular eléctrica de guiado manual. Está destinada al tronzado y desbastadode materiales metálicos sin el empleo de agua. Solo puede utilizarse para el lijado o corte en seco. Solo debe funcionar con la frecuencia y tensión de alimentación especificadas en la placa de identificación.

Amoladora angular, cubierta protectora, empuñadura lateral, brida de apriete, tuerca de apriete, llave de apriete, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.group.

3.4 Limitación de la corriente de arranque

Mediante la limitación electrónica de la corriente de arranque se reduce la corriente de conexión de forma que el fusible de la red no reaccione. De esta forma se evita un arranque brusco de la herramienta. 4 Material de consumo Para trabajar el metal, utilice únicamente discos de desbastado o tronzadores aglomerados con resina sintética y reforzados con fibras que tengan una velocidad periférica de 80 m/s. Utilice únicamente discos lijadores que admitan una velocidad de al menos 6500 r.p.m. y tengan un diámetro máximo de 230 mm. El grosor máximo del disco es de:

• En caso de discos de desbastado, 6,4 mm

• En caso de discos tronzadores, 2,5 mm ¡ATENCIÓN! Para trabajos de tronzado y entallado con discos tronzadores, utilice siempre la cubierta protectora de chapa o un protector antipolvo completamente cerrado. Discos Aplicación Abreviatura Superficie de trabajo Disco tronzador abrasivo Tronzado, entallado ACD Metálico Disco de desbastado abrasivo Desbastado AG-D Metálico Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 39 Asignación de los discos al equipo que se utilice Equipo ACD AG-D AF-D AN-D Cubierta protectora — X X X Cubierta protectora de chapa X — — — Empuñadura lateral X X X X Tuerca de apriete X X X X Brida de apriete X X X X 5 Datos técnicos

5.1 Amoladora angular

Indicación La tensión nominal, la intensidad nominal, la frecuencia y la potencia nominal figuran en la placa de identificación específica del país. En caso de servicio con un generador o transformador, la potencia útil debe ser al menos el doble de la potencia indicada en la placa de identificación de la herramienta. La tensión de servicio del transformador o del generador debe encontrarse en todo momento entre un +5 % y un -15 % de la tensión de referencia de la herramienta. Peso según el procedimiento EPTA 01 5,3 kg Diámetro máximo del disco 230 mm Longitud de la rosca 15 mm Diámetro de la rosca M14

5.2 Información sobre la emisión de ruidos y el valor de vibración según EN 60745

Los valores de vibración y de presión acústica indicados en estas instrucciones han sido medidos conforme a los procedimientos de medición homologados y pueden utilizarse para la comparación de diferentes herramientas eléctricas. También resultan útiles para realizar un análisis de los riesgos de exposición. Los datos indicados son específicos para las aplicaciones principales de la herramienta eléctrica. Los datos pueden, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones o con útiles de inserción distintos, o si se ha efectuado un mantenimiento insuficiente de la herramienta. En estos casos, los riesgos de exposición podrían aumentar considerablemente durante toda la sesión de trabajo. A fin de obtener un análisis preciso de los riesgos de exposición, también deben tenerse en cuenta los períodos en los que la herramienta está desconectada o está en marcha, pero no realmente en uso. De este modo, los riesgos de exposición podrían reducirse considerablemente durante toda la sesión de trabajo. Adopte medidas de seguridad adicionales para proteger al usuario del efecto del ruido y de las vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y los útiles de inserción, mantener las manos calientes, organización de los procesos de trabajo, etc. Información sobre la emisión de ruidos Nivel de potencia acústica (L

105 dB(A) Nivel de presión acústica de emisiones (L

94 dB(A) Incertidumbre del nivel de intensidad acústica (K

3 dB(A) Valores de vibración totales Lijado de superficies con empuñadura reductora de vibraciones (a h,AG

6.1 Preparación del trabajo

PRECAUCIÓN Riesgo de lesiones. Arranque involuntario del producto. ▶ Extraiga el enchufe de red antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

6.2 Montaje de la empuñadura lateral

▶ Atornille la empuñadura lateral en uno de los casquillos roscados previstos.

6.3 Montaje de la caperuza protectora 2

Indicación La codificación de la caperuza protectora asegura que solo pueda montarse una caperuza protectora adecuada para la herramienta. Además, el resalte codificador evita que la caperuza protectora caiga sobre el útil.

1. Abra la palanca de tensado.

2. Introduzca la cubierta protectora con el resalte codificador en la ranura codificadora del cuello del husillo

del cabezal de la herramienta.

3. Gire la cubierta protectora a la posición deseada.

4. Cierre la palanca de tensado para fijar la cubierta protectora.

Indicación La cubierta protectora ya está ajustada para el diámetro de apriete correcto mediante el tornillo de ajuste. En caso de que, una vez colocada la cubierta protectora, la tensión sea insuficiente, esta se puede incrementar apretando ligeramente el tornillo de ajuste.

6.3.1 Ajuste de la cubierta protectora

1. Abra la palanca de tensado.

2. Gire la cubierta protectora a la posición requerida.

3. Cierre la palanca de tensado para fijar la cubierta protectora.

6.3.2 Desmontaje de la cubierta protectora

1. Abra la palanca de tensado.

2. Gire la caperuza protectora hasta que el resalte codificador coincida con la ranura codificadora y retírela.

6.4 Útiles de inserción

PRECAUCIÓN Riesgo de lesiones. El útil puede estar caliente. ▶ Utilice guantes de protección para cambiar el útil. Indicación Los útiles deben sustituirse cuando la capacidad de corte disminuya notablemente o cuando alguna parte de la amoladora angular (excepto el disco) entre en contacto con el material de trabajo durante su uso. Los discos abrasivos deben sustituirse cuando así lo indique su fecha de caducidad.

6.4.1 Montaje del útil 3

1. Extraiga el enchufe de red de la toma de corriente.

2. Limpie la brida de apriete y la tuerca de apriete.

3. Coloque la brida de apriete sobre el husillo.

4. Coloque el útil de inserción.

5. Apriete la tuerca de apriete en función del útil empleado.

Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 41

6. Pulse y mantenga pulsado el botón de bloqueo del husillo.

7. Atornille la tuerca de apriete con la llave de apriete y, a continuación, suelte el botón de bloqueo del

husillo y retire la llave de apriete.

6.4.2 Desmontaje del útil

1. Extraiga el enchufe de red de la toma de corriente.

PRECAUCIÓN Riesgo de rotura y de destrucción. Si se presiona el botón de bloqueo del husillo mientras este está girando, podría soltarse el útil. ▶ Presione el botón de bloqueo del husillo solo cuando el husillo esté parado.

2. Pulse y mantenga pulsado el botón de bloqueo del husillo.

3. Suelte la tuerca de apriete colocando la llave de mandril y girándola en sentido antihorario.

4. Suelte el botón de bloqueo del husillo y retire el útil.

6.5 Procedimiento de trabajo

ADVERTENCIA Peligro por los cables dañados. Si se daña el cable de red o el alargador durante el trabajo, evitar tocar el cable. Extraer el enchufe de red de la toma de corriente. ▶ Compruebe con regularidad el cable de conexión de la herramienta y, en caso de que presentara daños, encargue su sustitución a un profesional experto en la materia. Inspeccione regularmente los alargadores y sustitúyalos en caso de que estuvieran dañados.

1. Inserte el enchufe de la herramienta en la toma de corriente.

2. Pulse el disparador de seguridad para desbloquear el interruptor de conexión y desconexión.

3. Pulse completamente el interruptor de conexión y desconexión.

◁ El motor funciona.

6.5.2 Cubierta protectora de chapa 4

¡ATENCIÓN! Para trabajos de tronzado y entallado con discos tronzadores, utilice siempre la cubierta protectora de chapa o un protector antipolvo completamente cerrado.

PRECAUCIÓN Riesgo de lesiones. El útil puede quedar repentinamente bloqueado o enganchado. ▶ Utilice la herramienta siempre con la empuñadura lateral (opcionalmente con empuñadura de puente) y sujete la herramienta con ambas manos.

▶ Durante el tronzado, trabaje a un ritmo de avance moderado y no ladee la herramienta ni el disco tronzador (la posición de trabajo es a aprox. 90° respecto a la superficie de tronzado). Indicación La mejor forma de tronzar perfiles y tubos cuadrados es aplicando el disco tronzador en la sección más pequeña.

PRECAUCIÓN Riesgo de lesiones. El disco tronzador puede estallar y los fragmentos despedidos podrían causar lesiones. ▶ Nunca utilice discos tronzadores para realizar trabajos de desbastado. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0242 Español ▶ Mueva la herramienta de un lado a otro en un ángulo de incidencia de entre 5° y 30° aplicando una presión moderada. ◁ La pieza de trabajo no alcanza una temperatura demasiado elevada, no cambia de color ni se generan estrías.

▶ Suelte el interruptor de conexión y desconexión. 7 Cuidado y mantenimiento

7.1 Cuidado y mantenimiento

ADVERTENCIA Riesgo de descarga eléctrica. La realización de tareas de cuidado y mantenimiento con el enchufe conectado a la toma de corriente de puede provocar lesiones y quemaduras graves. ▶ Extraiga siempre el enchufe de la toma de corriente antes de realizar cualquier tarea de cuidado y mantenimiento. Cuidado

• Retire con cuidado la suciedad fuertemente adherida.

• Limpie cuidadosamente las rejillas de ventilación con un cepillo seco.

• Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico. Mantenimiento ADVERTENCIA Riesgo de descarga eléctrica. Las reparaciones indebidas en componentes eléctricos pueden producir lesiones graves y quemaduras. ▶ Las reparaciones de la parte eléctrica sólo puede llevarlas a cabo un técnico electricista cualificado.

• Compruebe con regularidad si las piezas visibles están dañadas o si los elementos de manejo funcionan correctamente.

• No utilice la herramienta eléctrica si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen.

• Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.

7.2 Comprobación después de las tareas de cuidado y mantenimiento

▶ Una vez realizadas las tareas de cuidado y mantenimiento, compruebe que estén colocados todos los dispositivos de protección y que estos funcionen correctamente. 8 Transporte y almacenamiento

• No transporte la herramienta eléctrica con el útil insertado.

• Almacene la herramienta eléctrica siempre con el enchufe desconectado.

• Seque la herramienta y guárdela fuera del alcance de niños y personas no autorizadas.

• Compruebe si la herramienta eléctrica presenta daños tras haber estado almacenada durante mucho tiempo o haber sido transportada. 9 Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase a nuestro Servicio Técnico de Hilti. Anomalía Posible causa Solución La herramienta no se pone en marcha. El suministro de corriente se in- terrumpe. ▶ Conecte otra herramienta eléctrica y compruebe si funciona. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 43 Anomalía Posible causa Solución La herramienta no se pone en marcha. Cable de red o enchufe defec- tuoso. ▶ Solicite la comprobación del cable de red y del enchufe a personal técnico cualificado y sustitúyalos en caso necesario. Carbón desgastado. ▶ Solicite la comprobación de la herramienta a personal técnico cualificado y sustituya el carbón en caso necesario. El bloqueo de rearranque está ac- tivo tras una interrupción de la ali- mentación de corriente. ▶ Desconecte la herramienta y vuélvala a conectar. La herramienta no funciona. La herramienta está sobrecargada. ▶ Suelte el interruptor de cone- xión y desconexión y vuélvalo a accionar. A continuación, man- tenga la herramienta durante aprox. 30 s en marcha en vacío. La herramienta no alcanza su máxima potencia. El alargador tiene una sección in- suficiente. ▶ Utilice un cable alargador con sección suficiente. 10 Reciclaje Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas junto con los desperdicios domésticos. 11 Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0244 Português 1 Indicações sobre a documentação
