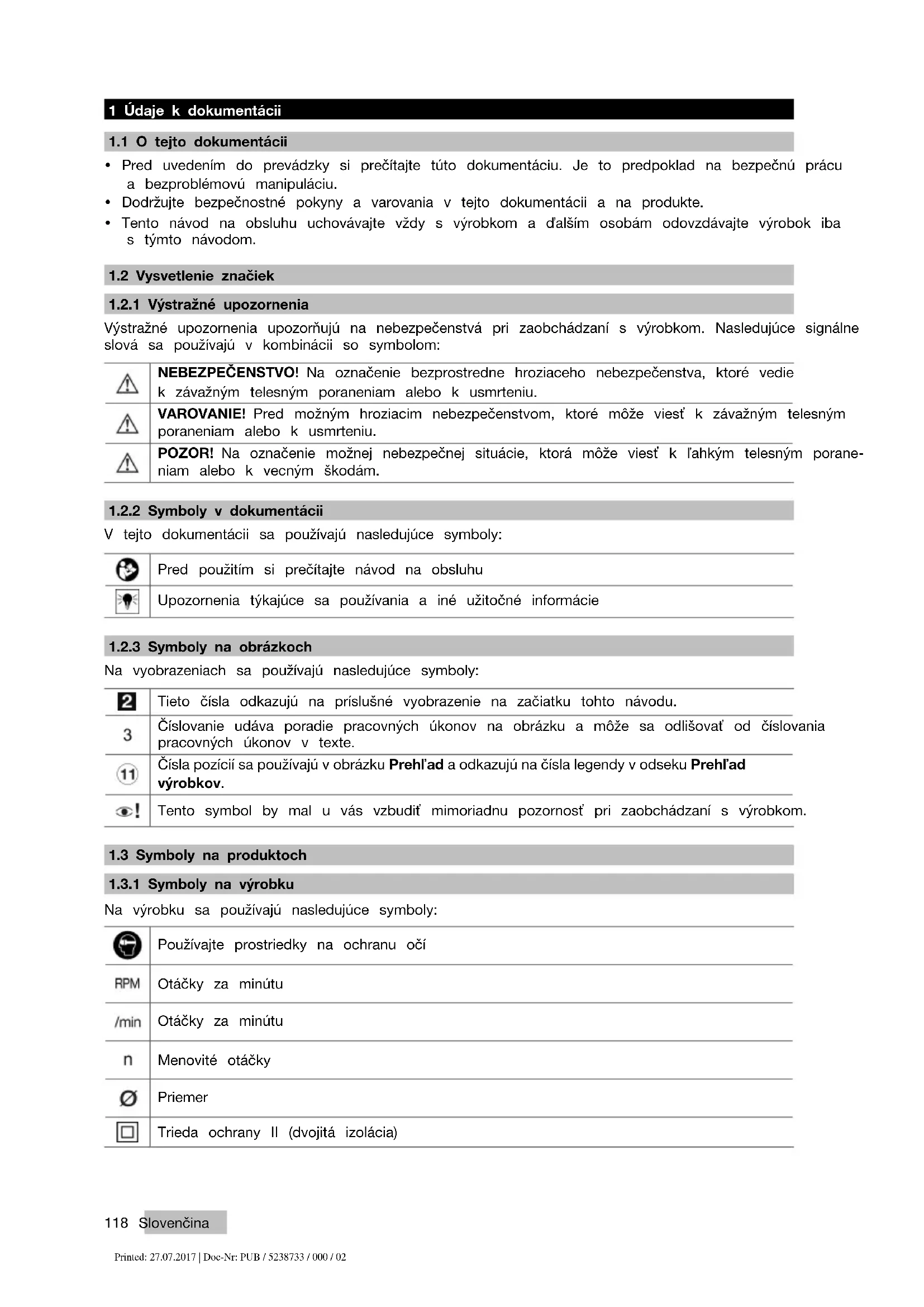

1 Údaje k dokumentácii

1.1 O tejto dokumentácii

Výstražné upozornenia upozorňujú na nebezpečenstvá pri zaobchádzaní s výrobkom. Nasledujúce signálne slová sa používajú v kombinácii so symbolom:

	NEBEZPEČENSTVO! Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré vedie k závažným telesným poraneniam alebo k usmrteniu.
	VAROVANIE! Pred možným hroziacim nebezpečenstvom, ktoré môže viest' k závažným telesným poraneniam alebo k usmrteniu.
	POZOR! Na označenie možnej nebezpečnej situácie, ktorá môže viest' k l'ahkým telesným poraneniam alebo k vecným škodám.

V tejto dokumentácii sa používajú nasledujúce symboly:

	Pred použitím si prečítajte návod na obsluhu
	Upozornenia týkajúce sa používania a iné užitočné informácie

1.2.3 Symboly na obrázkoch

Na vyobrazeniach sa používajú nasledujúce symboly:

2	Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu.
3	Číslovanie udáva poradie pracovných úkonov na obrázku a môže sa odlišovať od číslovania pracovných úkonov v texte.
11	Čísla pozícií sa používajú v obrázkuPrehl’ada odkazujú na čísla legendy v odsekuPrehl’ad výrobkov.
○!	Tento symbol by mal u vás vzbudiť mimoriadnu pozornosť pri zaobchádzaní s výrobkom.

1.3 Symboly na produktoch

Na výrobku sa používajú nasledujúce symboly:

	Používajte prostriedky na ochranu očí
RPM	Otáčky za minútu
/min	Otáčky za minútu
n	Menovité otáčky
∅	Priemer
☐	Trieda ochrany II (dvojitá izolácia)

1.4 Informácie o produkte

Výrobky značky Hilti sú určené pre profesionálneho používatel'a a smie ich obsluhovať, udržiavať a opravo-vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezp čenstvách, ktoré sa môžu vyskytnút. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpe čenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak nebudú používať v súlade s určením.

Typové označenie a sériové číslo sú uvedené na typovom štítku.

Zaznamenajte si sériové číslo do nasledujúcej tabul'ky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu.

Údaje o výrobku

Uhlová brúska AG 230-20D
Generácia 03
Sériové číslo

1.5 Vyhlásenie o zhode

Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie.

Technické dokumentácie sú uložené tu:

2.1 Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie

⚠️ VAROVANIE Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedbalosť pri dodržiavaní bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia.

Všetky bezpečnostné upozornenia a pokyny si uschovajte pre budúcu potrebu.

• Na pracovisku udržujte čistotu a dbajte na dostatočné osvetlenie. Neporiadok na pracovisku a neosvetlené časti pracoviska môžu viest k úrazom.
• Nepracujte s elektrickým náradím vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu spôsobit’ vznietenie prachu alebo výparov.
• Pri používaní elektrického náradia dbajte na bezpečnú vzdialenost' detí a iných osôb. Pri rozptylení pozornosti môžete stratit' kontrolu nad náradím.

Pripájacia zástrčka elektrického náradia musí byť vhodná do danej zásuvky. Zástrčka sa nesmie žiadnym spôsobom menit či upravovať. Spolu s uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi ako sú rúry, radiátory alebo vykurovacie telesá, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Chráněte elektrické náradie pred dažďom či vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Kábel nepoužívajte na účely, na ktoré nie je určený, napr. na prenášanie, zavesenie elektrického náradia či na vyťahovanie zástrčky zo zásuvky. Chráňte kábel pred vysokou teplotou, olejom, ostrými hranami alebo pred pohybujúcimi sa časťami náradia. Poškodené alebo spletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri práci s elektrickým náradím vo vonkajšom prostredí používajte iba predlžovacie káble vhodné aj do vonkajšieho prostredia. Používanie predlžovacieho kábla vhodného do vonkajšieho prostredia znižuje riziko úrazu elektrickým prúdom.
Pokial' sa nemožno vyhnút prevádzkovaniu elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

Bezpečnost' osób

- Pri práci bud'te pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, ked' ste unavení alebo pod vplyvom drog,

alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viest' k závažným poraneniam.

• Používajte prostriedky osobnej ochrany a vždy používajte ochranné okuliare. Používanie prostriedkov osobnej ochrany, ako ochrannej masky, bezpečnostnej pracovnej obuvi s protišmykovou podrážkou, ochrannej prilby alebo chráničov sluchu (podl’a druhu použitia elektrického náradia) znižuje riziko poranenia.
  Zabráňte neúmyselnému zapnutiu. Presvedčte sa, že elektrické náradie je vypnuté, prv než ho zapojíte do siete, pred jeho uchopením alebo prenášaním. Pri prenášaní elektrického náradia s prstom na vypínači alebo pri pripojení zástrčky do zásuvky v čase, keď je elektrické náradie zapnuté, hrozí riziků úrazu.
  Pred zapnutím elektrického náradia odstráňte z náradia nastavovacie nástroje alebo klůče. Nástroj alebo klůč, ponechaný v pohybujúcom sa náradí, môže spôsobit úraz.
  Vyhýbajte sa neprirodzenej polohe. Pri práci dbajte na stabilný postoj, ktorý vám vždy umožní udržať rovnováhu. Budete tak môčť elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
• Používajte vhodný pracovný odev. Nenoste volný odev alebo šperky. Vlasy, odev a rukavice nepribližujte do blízkosti pohybujúcich sa častí. Volný odev, šperky alebo dlhé vlasy sa môžu zachytit' o pohybujúce sa časti.
  Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie zariadenia na odsávanie prachu môže znížiť ohrozenia spôsobené prachom.

Náradie/zariadenie/prístroj nepreťažujte. Používajte vhodné elektrické náradie určené na prácu, ktorú vykonávate. Vhodné elektrické náradie umožňuje lepšiu a bezpečnejšiu prácu v uvedenom rozsahu výkonu.
Elektrické náradie s poškodeným vypínačom nepoužívajte. Náradie, ktoré sa nedá zapnút alebo vypnút je nebezpečné a treba ho dať opraviť.
Pred nastavovaním náradia, výmenou príslušenstva alebo odložením náradia vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému zapnutiu elektrického náradia.
Nepoužívané elektrické náradie odložte na miesto chránené pred prístupom detí. Nedovol'te, aby náradie/zariadenie/prístroj použivali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je pre neskúsených používatel'ov nebezpečné.
- Elektrické náradie starostlivo udržiavajte. Skontrolujte, či pohyblivé časti náradia bezchybne fungujú a nezasekávajú sa, či nie sú niektoré časti zlomené alebo poškodené v takom rozsahu, že to ovplyvňuje fungovanie elektrického náradia. Poškodené časti dajte pred použitím náradia opraviť. Mnohé úrazy sú zapríčinené nesprávne a nedostatočne udržiavaným elektrickým náradím.
- Rezacie nástroje udržujte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa zasekávajú menej a l'ahšie sa vedú.
Elektrické náradie, príslušenstvo, vkladacie nástroje atd'. používajte v súlade s týmito pokynmi. Zohl'adnite pri tom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než určené použitie môže viest k nebezpečným situáciám.

Servis

Opravu elektrického náradia zverte len kvalifikovanému personálu a iba s použitím originálnych náhradných súčiastok. Tým sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

2.2 Spoločné bezpečnostné upozornenia k brúseniu a lešteniu:

Nepoužívajte príslušenstvo, ktoré nie je výrobcom určené a odporúčané špeciálne pre toto elektrické náradie. Len to, že nejaké príslušenstvo sa dá upevnit na vaše elektrické náradie, ešte nie je zárukou bezpečného používania.
- Prípustné otáčky vkladacieho nástroja musia byť minimálne také vysoké, ako sú najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a odletiet.
Vonkajší priemer a hrúbka vkladacieho nástroja musia zodpovedať rozmerom vášho elektrického náradia. Vkladacie nástroje s nesprávnymi rozmermi nemusia byť dostatočne zakryté alebo kontrolované.
Vkladacie nástroje so závitovou vložkou musia byť presne vhodné na závit brúsneho vretena. Pri vkladacích nástrojoch, ktoré sa montujú prostredníctvom príruby, musí byť priemer otvoru vkladacieho nástroja vhodný k priemeru upínania príruby. Vkladacie nástroje, ktoré sa neupevnia na elektrické náradie presne, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu viest’ k strate kontroly.

Nepoužívajte žiadne poškodené vkladacie nástroje. Pred každým použitím prekontrolujte vkladacie nástroje, ako brúsne kotúče, na prítomnosť odlúpnutí a trhlín, brúsne taniere na trhliny, oder alebo silné opotrebovanie. Po páde elektrického náradia alebo vkladacieho nástroja skontrolujte, či nie sú poškodené, alebo použite nepoškodený vkladací nástroj. Ak ste vkladací nástroj skontrolovali a nasadili, zdržiavajte sa vy a aj osoby nachádzajúce sa v blízkosti mimo úrovne rotujúceho vkladacieho nástroja. Náradie nechajte spustené jednu minútu na najvyšších otáčkach. Poškodené vkladacie nástroje sa väčšinou zlomia už počas tohto testu.
Používajte prostriedky osobnej ochrannej výbavy. V závislosti od spôsobu použitia náradia používajte ochranný štít na celú tvár, chrániče očí alebo ochranné okuliare. Pokial' je to primerané, používajte masku proti prachu, chrániče sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás ochránia pred drobnými čiastočkami pochádzajúcimi z brúsenia a materiálu. Zrak si chráňte pred odlietavajúcimi cudzími telesami, ktoré sa uvoľňujú pri rôznych činnostiach. Ochranná maska alebo maska na ochranu dýchacích ciest musí odfiltrovať prach vznikajúci pri používaní. Pri dlhodobom vystavení veľkému hluku môže dôjst' k strate sluchu.
Dbajte na bezpečný odstup iných osôb od vášho pracoviska. Každá osoba, ktorá vstúpi do oblasti vášho pracoviska, musí používať prostriedky osobnej ochrannej výbavy. Úlomky obrobku alebo zlomených vkladacích nástrojov môžu prudko vyletiet a spôsobit poranenia aj mimo priamej pracovnej oblasti.
Ked' vykonávate práce, pri których sa môže vkladací nástroj dostať do styku so skrytými elektrickými vedeniami alebo s vlastným sieťovým káblom náradia, držte elektrické náradie len za izolované úchopové plochy. Kontakt s elektrickým vedením pod napätím môže spôsobít, že aj kovové časti náradia budú pod napätím, a tým môžu viest' k úrazu elektrickým prúdom.
- Sieťový kábel udržiavajte mimo dosahu otáčajúcich sa vkladacích nástrojov. Pri strate kontroly nad náradím môže dôjst k zachyteniu alebo prerezaniu sieťového kábla a vaša ruka alebo vaše rameno sa môžu dostat do oblasti otáčajúceho sa vkladacieho nástroja.
Elektrické náradie nikdy neodkladajte skôr, než sa úplne zastaví vkladací nástroj. Rotujúci vkladací nástroj sa môže dostať do styku s odkladacou plochou, kvôli čomu môžete stratit’ kontrolu nad elektr náradím.
Elektrické náradie nikdy neponechávajte spustené vtedy, ked' ho prenášate. Otáčajúci sa vkladací nástroj môže pri náhodnom kontakte zachytit váš odev a vkladací nástroj môže spôsobit poranenia te
Pravidelne čistite štrbiny slúžiace na odvetrávanie vášho elektrického náradia. Ventilátor motora vťahuje prach do krytu a intenzívne hromadenie kovového prachu môže spôsobit’ riziko úrazu elektricky prúdom.
Elektrické náradie nepoužívajte v blízkosti horl'avých materiálov. Tieto materiály sa od odlietavajúcich iskier môžu vznietit.
Nepoužívajte žiadne také vkladacie nástroje, ktoré si vyžadujú tekuté chladiace médiá. Použitie vody alebo iných chladiacich médií môže viest k úrazu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné upozornenia

Spätný ráz je náhla reakcia v dôsledku zaseknutého alebo zablokovaného rotujúceho vkladacieho nástroja, ako je brúsny kotúč, brúsny tanier atd. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúc vkladacieho nástroja. Tým sa nekontrolované elektrické náradie vymrští proti smeru otáčania vkladacieho nástroja na mieste zablokovania.

Ked' sa napr. brúsny kotúč zasekne alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča prenikaj do obrobku zachytit' a tým spôsobit' vylomenie brúsneho kotúča alebo spätný ráz. Brúsny kotúč sa potor pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča na mieste zablokovar Brúsne kotúče sa pritom môžu aj zlomiť.

Spätný ráz je dôsledkom nesprávneho alebo chybného používania elektrického náradia. Možno mu zabránit vhodnými bezpečnostnými opatreniami, ktoré sú opísané d'alej.

Elektrické náradie vždy pevne držte a zaujmite pozíciu tela a ramien, umožňujúcu zachytenie síl vznikajúcich pri spätnom ráze. Vždy používajte prídavnú rukovát' (ak je k dispozícii), aby ste vždy mali čo najlepšiu kontrolu nad silami pôsobiacimi pri spätnom ráze alebo nad reakčnými momentmi pri rozbehu. Obsluhujúca osoba dokáže pri dodržaní vhodných bezpečnostných opatrení zvládnut' sily pôsobiace pri spätnom ráze a reakčné sily.
Nikdy nedávajte ruku do blízkosti otáčajúcich sa vkladacích nástrojov. Vkladací nástroj vám môže pri spätnom ráze prebehnút' cez ruku.
Zabráňte tomu, aby sa vaše telo dostalo do oblasti, do ktorej sa elektrické náradie pohybuje pri spätnom ráze. Spätný ráz vymrští elektrické náradie do opačného smeru voči pohybu brúsneho kotúča na mieste zablokovania.
Mimoriadne opatrne postupujte v oblasti rohov, ostrých hrán a podobne. Zabráňte tomu, aby sa vkladacie nástroje odrazili naspät od obrobku a zasekli sa. Rotujúci vkladací nástroj má sklon

k zasekávaniu pri práci v rohoch, na ostrých hranách alebo pri odrazení sa. To zapríčiňuje stratu kontrol alebo spätný ráz.

Osobitné bezpečnostné upozornenia týkajúce sa brúsenia:

Používajte výlučne brúsne telesá, ktoré sú schválené pre vaše elektrické náradie a pre tieto brúsne telesá použite určený ochranný kryt. Brúsne telesá, ktoré nie sú určené pre elektrické náradie, nemôžu byť dostatočne zakryté a sú nebezpečné.
Brúsne kotúče s prelisom (so zakrivením) musia byť namontované tak, aby ich brúsna plocha nevyčnievala cez úroveň okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez úroveň okraja ochranného krytu, sa nedá dostatočne prekryť.
Na elektrickom náradí musí byť bezpečným spôsobom namontovaný ochranný kryt a kvôli dosiahnutiu najvyššej miery bezpečnosti musí byť nastavený tak, aby k používatel’ovi smerovala čo najmenšia nekrytá časť brúsneho telesa. Ochranný kryt pomáha chránit’ obsluhujúcu osobu pred úlomkami, náhodným kontaktom s brúsnym telesom, ako aj pred iskrami, ktoré by mohli spôsobit’ vznietenie odevu.
Brúsne telesá sa smú používať iba na odporúčané možnosti použitia. Napríklad: nikdy nebrúste bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na úber materiálu hranou kotúča. Pri pôsobení bočnej sily sa toto brúsne teleso môže zlomiť.
Vždy používajte nepoškodené upínacie príruby správnej vel'kosti a tvaru pre vami vybraný brúsny kotúč. Vhodné príruby podopierajú brúsny kotúč a znižujú tak riziko zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa od prírub pre iné brúsne kotúče môžu lišit'.
Nepoužívajte žiadne opotrebované brúsne kotúče z väčšieho elektrického náradia. Brúsne kotúče pre väčšie elektrické náradie nie sú dimenzované na vyššie otáčky menšieho elektrického náradia a môžu sa zlomiť.

2.3 Doplnkové bezpečnostné upozornenia

Bezpečnost'osôb

▶ Produkt používajte len v technicky bezchybnom stave.
▶ Na náradí nikdy nevykonávajte úpravy alebo zmeny.
Zabráňte kontaktu s rotujúcimi časťami – hrozí nebezpečenstvo poranenia!
- Aj pri výmene nástrojov noste ochranné rukavice. Dotknutie sa vkladacieho nástroja môže viest' k rezným poraneniam a k vzniku popálenín.
Pred začatím práce si ujasnite triedu nebezpečnosti prachu, ktorý vzniká pri práci. Používajte vysávač na stavebný prach s oficiálne schválenou ochrannou klasifikáciou, zodpovedajúcou vašim lokálnym ustanoveniam o ochrane proti prachu. Prach z takých materiálov, ako je náter s obsahom olova, prach z niektorých druhov dreva, betónu/muriva/horniny s obsahom kremeňa a minerálov, ako aj kovu, môže byť zdraviu škodlivý.
Zabezpečte dobré vetranie pracoviska a prípadne používajte ochrannú masku vhodnú pre príslušný prach. Dotýkanie sa alebo vdychovanie takéhoto prachu môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používateľa alebo osób nachádzajúcich sa v blízkosti. Určitý prach, napr. prach z dubového alebo bukového dreva, sa považuje za rakovinotvorný, predovšetkým v spojení s prísadami na úpravu dreva (chromát, prostriedky na ochranu dreva). S materiálom obsahujúcim azbest smú manipulovať len odborníci.
- Robte si prestávky a cvičenia na lepšie prekrvenie prstov. Pri dlhšej práci sa môžu v dôsledku vibrácií vyskytnúť poruchy na cievach alebo nervových systémoch na prstoch, rukách alebo klíboch rúk.

Pred začiatkom prác skontrolujte pracovisko ohľadne skrytých elektrický vedení, plynových a vodovodných potrubí. Vonkajšie kovové časti náradia môžu spôsobit úraz elektrickým prúdom v prípade náhodného poškodenia elektrického vedenia.

Starostlivé zaobchádzanie a používanie elektrického náradia

▶ Rezacie kotúče nepoužívajte na hrubé obrusovanie.
Vkladací nástroj a prírubu pevne dotiahnite. Ak vkladací nástroj a príruba nie sú pevne dotiahnuté, hrozí po vypnutí riziko, že sa vkladací nástroj pri brzdení prostredníctvom motora náradia uvoľní od vretena.
▶ Dodržiavajte pokyny výrobcu týkajúce sa manipulácie a odkladania brúsnych kotúčov.

3 Opis

② Odkladací výstupok

③ Vypínač
⑩ Upínacia príruba
④ Bezpečnostný spúštací prvok
⑪ Upínacia matica
⑤ Bočná rukoväť
⑫ Nastavovacia skrutka
⑥ Závitové puzdrá pre rukoväti
⑬ Ochranný kryt
⑦ Vreteno
⑭ Brúsny kotúč
⑧ Kódovací výstupok
⑮ Upínací klúč
⑨ Upínacia páčka

3.2 Používanie v súlade s určením

Opísaný výrobok je ručne vedená elektricky napájaná uhlová brúska. Určená je na rezanie a hrubovanie kovových materiálov bez použitia vody. Smie sa používať iba na brúšenie/rezanie nasucho.

Náradie sa smie používať výlučne s napájaním zo siete s napätím a frekvenciou, ktoré sú uvedené na typovom štítku.

3.3 Rozsah dodávky

Uhlová brúska, ochranný kryt, bočná rukováť, upínacia príruba, upínacia skrutka, upínací klúč, návod na obsluhu. ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.group

3.4 Obmedzenie rozbehového prúdu

Elektronické obmedzenie rozbehového prúdu znižuje prúd pri zapnutí náradia do tej miery, aby nedošlo k aktivovaniu istenia v elektrickej sieti. Zabráni sa tým trhavému rozbehu náradia.

4 Spotrebný materiál

Na opracovávanie kovov používajte len obrusovacie a rezacie kotúče so spojivom z umelých živíc a výstu z vlákien s obvodovou rýchlostou 80 m/s.

Používajte len brúsne kotúče, ktoré sú schválené pre minimálne otáčky 6 500/min a których maximálny priemer je 230 mm.

Maximálna hrúbka kotúča je:

POZOR! Pri rezaní a vytváraní drážok s rezacími kotúčmi vždy používajte ochranný kryt s krycím plechom alebo úplne uzatvorený kryt proti prachu.

Kotúče

	Použitie Skrátené	označenie	Podklad
Abrazívny rezací kotúč Rezanie, vytváranie drážok AC-D kovový
Abrazívny kotúč na hrubé obrusovanie Hrubovanie		AG-D	kovový

Priradenie kotúčov k používanej výbave

Výbava	AC-D	AG-D	AF-D	AN-D
Ochranný kryt	—	X	X	X
Ochranný kryt s krycím plechom	X	—	—	—
Bočná rukovát'	X	X	X	X
Upínacia matica	X	X	X	X
Upínacia príruba	X	X	X	X

5 Technické údaje

5.1 Uhlová brúska

Upozornenie

Menovité napätie, menovitý prúd, frekvenciu a menovitý príkon nájdete na typovom štítku špecifickom pre danú krajinu.

Pri prevádzkovaní na generátore alebo transformátore musí byť jeho výstupný (podávaný) výkon dvakrát taký vysoký ako je výkon, ktorý je uvedený na typovom štítku náradia. Prevádzkové napätie transformátora alebo generátora musí byť neustále v rozsahu +5 % a -15 % menovitého napätia zariadenia.

Hmotnosť podľa štandardu EPTA 01	5,3 kg
Maximálny priemer kotúča	230 mm
Dĺžka závitu	15 mm
Priemer závitu	M14

Hodnoty akustického tlaku a vibrácií uvedené v tomto návode boli namerané podľa normovanej metódy merania a dajú sa využiť na vzájomné porovnávanie elektrického náradia. Sú vhodné aj na predbežný odhad pôsobení.

Uvedené údaje reprezentujú hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie používa na iné účely, s odlišnými vkladacími nástrojmi alebo nemá zabezpečenú dostatočnú údržbu, údaje sa môžu odlišovať. Tým sa môže podstatne zvýšiť miera pôsobenia v priebehu celého pracovného času.

Pri presnom odhadovaní pôsobení by sa mal zohl'adniť aj čas, v priebehu ktorého bolo náradie bud' vypnute alebo síce spustené, ale v skutočnosti sa nepouživalo. Tým sa môže podstatne znížit' miera pôsobenia v priebehu celého pracovného času.

Prijmite dodatočné bezpečnostné opatrenia na ochranu obsluhujúcej osoby pred pôsobením hluku a/alebo vibrácií, ako sú napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Informácie o hlučnosti

Úroveň akustického výkonu (lA)	105 dB(A)
Hladina emisií akustického tlaku (l)	94 dB(A)
Neistota pri hladine akustického tlaku (K)	3 dB(A)

Celkové hodnoty vibrácií

Brúsenie povrchu s rukovätou s tlmením vibrácií(A)	6,2 m/s ^2
Neistota (K)	1,5 m/s ^2

6 Obsluha

6.1 Príprava práce

POZOR

Nebezpečenstvo poranenia! Neúmyselné spustenie výrobku.

- Skôr, než začnete nastavovať náradie alebo meniť časti jeho príslušenstva, vytiahnite sieťovú koncovku z elektrickej zásuvky.

6.2 Montáž bočnej rukoväti

Bočnú rukováť naskrutkujte na niektorom z dostupných závitových puzdier.

6.3 Montáž ochranného krytu 2

Upozornenie

Kódovanie na ochrannom kryte zabezpečuje to, že sa dá namontovať iba taký ochranný kryt, ktorý sa hodí k danému náradiu. Kódovací výstupok okrem toho chráni ochranný kryt pred vypadnutím z nástroja.

Ochranný kryt je už pomocou nastavovacej skrutky nastavený na správny upínací priemer. Pokial' je upnutie pri nasadenom ochrannom kryte príliš slabé, možno upínaciu silu zväčšit miernym dotiahnutím nastavovacej skrutky.

6.3.1 Prestavenie ochranného krytu

1. Povoľte upínaciu páčku.
2. Natočte ochranný kryt do požadovanej pozície.
3. Ochranný kryt zaistite utiahnutím upínacej páčky.

6.3.2 Demontáž ochranného krytu

6.4 Vkladacie nástroje

POZOR

Nebezpečenstvo poranenia. Vkladací nástroj môže byť horúci.

Vkladacie nástroje sa musia vymenit, hned' ked' sa výrazne zhorší rezný výkon alebo ked' sa časti uhlovej brúsky (okrem kotúča) počas práce dotýkajú opracovávaného materiálu. Abrazívne kotúče je potrebné vymenit po uplynutí dátumu ich trvanlivosti.

1. Vytiahnite sietovú koncovku zo zásuvky.
2. Upínaciu prírubu a upínaciu maticu očistite.
3. Upínaciu prírubu nasad'te na vreteno.
4. Nasad'te vkladací nástroj.
5. Priskrutkujte upínaciu maticu podľa vloženého vkladacieho nástroja.

6. Stlačte aretačné tlačidlo vretena a podržte ho stlačené.

7. Upínacímklúčom pevne utiahnite upínaciu maticu, následne uvoľnite aretačné tlačidlo vretena a odstráňte upínací klúč.

1. Vytiahnite sieťovú koncovku zo zásuvky.

POZOR

Nebezpečenstvo zlomenia a zničenia. Ak stlačíte aretačné tlačidlo vretena počas otáčania vretena, môže sa uvoľniť vkladací nástroj.

- Aretačné tlačidlo vretena stláčajte len pri zastavenom vretene.

Nebezpečenstvo vyplývajúce z poškodeného kábla! Pri poškodení sieťovej alebo predlžovacej šnúry pri práci sa šnúry nedotýkajte. Zástrčku sieťovej šnúry vytiahnite zo zásuvky.

- Pripájacie vedenie výrobku pravidelne kontrolujte a v prípade poškodenia ho nechajte vymeniť povereným odborníkom.

Pravidelne kontrolujte predlžovacie vedenia a ak sú poškodené, vymeňte ich.

6.5.1 Zapnutie

POZOR! Pri rezaní a vytváraní drážok s rezacími kotúčmi vždy používajte ochranný kryt s krycím plechom alebo úplne uzatvorený kryt proti prachu.

6.5.3 Brúsenie

POZOR

Nebezpečenstvo poranenia. Vkladací nástroj sa môže náhle zablokovať alebo vzpriečit'.

Náradie používajte s bočnou rukovátou (voliteľné s oblúkovou rukovátou) a vždy ho pevne držte obidvomi rukami.

- Pri rezani pracujte s miernym posuvom a nevyvolávajte spriečenie náradia alebo rezacieho kotúča (pracovná pozícia je cca v uhle 90° voči rovine rezania).

Upozornenie

Profily a malé štvorhranné rúry najlepšie rozrežete priložením rezacieho kotúča na najmenšom priereze.

6.5.5 Hrubé obrusovanie

POZOR

Nebezpečenstvo poranenia. Rozbrusovací kotúč sa môže rozlomiť a odskakujúce časti môžu viest k poraneniam.

▶ Rozbrusovacie kotúče nikdy nepoužívajte na hrubé obrusovanie.

Obrobok nebude príliš horúci, nebude dochádzať k jeho zafarbeniu a nevzniknú žiadne ryhy.

6.5.6 Vypnutie

▶ Uvoľnite vypínač.

Nebezpečenstvo zásahu elektrickým prúdom! Vykonávanie údržby a opravy, keď je zasunutá sietová zástrčka, môže viest’ k závažným poraneniam a k popáleninám.

• Pevne zachytenú nečistotu opatrne odstráňte.
• Vetracie štrbiny opatrne vyčistite suchou kefou.
• Kryt čistite len mierne navlhčenou handrou. Nepoužívajte žiadne prostriedky na ošetrovanie obsahujúce silikón, pretože tie môžu poškodit plastové časti.

Údržba a oprava

VAROVANIE

Nebezpečenstvo zásahu elektrickým prúdom! Neodborné opravy na elektrických častiach môžu viest k závažným poraneniam a popáleninám.

- Opravy elektrických častí smie vykonávať iba školený elektromechanik.

• Pravidelne kontrolujte všetky viditelné časti a výskyt poškodení, ako aj bezchybné fungovanie ovládacích prvkov.
• Pri poškodeniach a/alebo poruchách fungovania neprevádzkujte elektrické náradie. Ihned' ho dajte opravit' v servise firmy Hilti.
• Po prácach spojených so starostlivostou a udržiavaním výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich fungovanie.

▶ Po skončení prác spojených so starostlivosťou a opravami skontrolujte, či sú pripevnené všetky ochranné zariadenia a či bezchybne fungujú.

8 Doprava a skladovanie

• Elektrické náradie neprenášajte s pripojeným nástrojom.
• Elektrické náradie vždy odkladajte s vytiahnutou sieťovou koncovkou.
• Náradie skladujte na suchom mieste a nedostupnom pre deti a nepovolané osoby.
• Elektrické náradie po dlhšej preprave alebo skladovaní skontrolujte pred použitím, či nie je poškodené.

9 Pomoc v prípade porúch

Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabul'ke alebo ktoré nedokážete odstránit' sami, prosím obrátte na náš servis Hilti.

Porucha Možná príčina Riešenie
Náradie sa nerozbehne. Napájanie elektrickým prúdom je prerušené.	► Zapojte iné elektrické zariadenie a skontrolujte jeho fungovanie.
	Sietová šnúra alebo koncovka sú chybné.	► Kontrolu, príp. výmenu sieťo- vého kábla a koncovky zverte kvalifikovanému elektrikárovi.
	Opotrebované uhlíky.	► Náradie dajte skontrolovať kvalifikovanému elektrikárovi a v prípade potreby nechajte vymeniť uhlíky.
	Blokovanie proti opätovnému spusteniu sa aktivuje po prerušení elektrického napájania.	► Vypnite a opát zapnite náradie.
Náradie nefunguje. Náradie je preťažené. ▶ Uvoľnite vypínač		a opät’ ho stlačte. Potom nechajte náradie cca 30 sekúnd bežat’ voľnobežných otáčkach.
Náradie nedosahuje plný výkon.	Predlžovací kábel má nedosta- točný prierez.	▸ Použite predlžovací kábel s dostatočným prierezom.

na

10 Likvidácia

Náradie značky Hilti je z veľkej časti vyrobené z recyklovatelňých materiálov. Predpokladom na opakované využitie recyklovatelňých materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu.

Elektrické náradie/zariadenia/prístroje neodhadzujte do domového odpadu!

11 Záruka výrobcu

Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.
