MODE D'EMPLOI AG 23020D HILTI

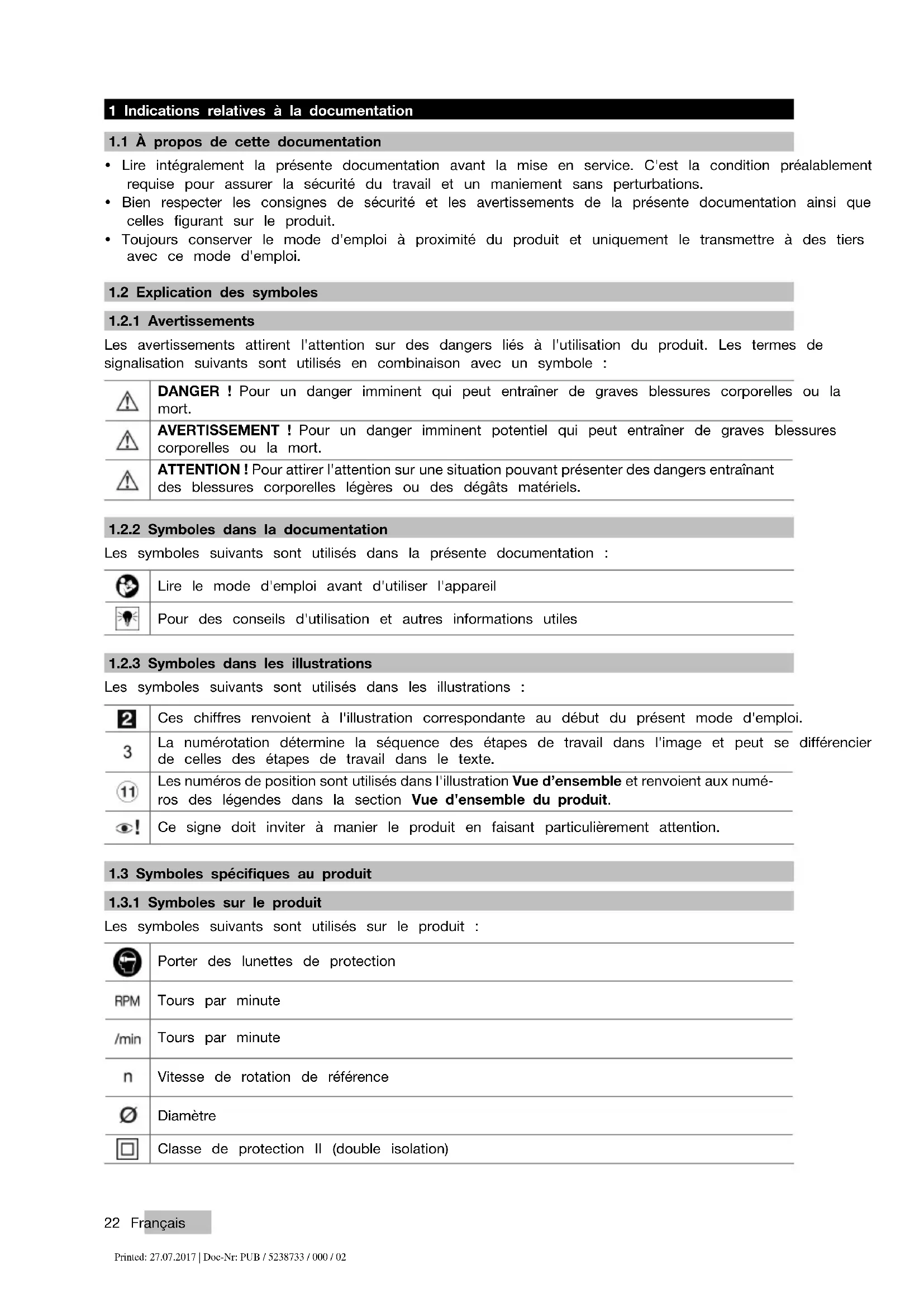

1.1 À propos de cette documentation

• Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.

• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

• Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers avec ce mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés en combinaison avec un symbole : DANGER ! Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT ! Pour un danger imminent potentiel qui peut entraîner de graves blessures corporelles ou la mort. ATTENTION ! Pour attirer l'attention sur une situation pouvant présenter des dangers entraînant des blessures corporelles légères ou des dégâts matériels.

1.2.2 Symboles dans la documentation

Les symboles suivants sont utilisés dans la présente documentation : Lire le mode d'emploi avant d'utiliser l'appareil Pour des conseils d'utilisation et autres informations utiles

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte. Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé- ros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants sont utilisés sur le produit : Porter des lunettes de protection Tours par minute Tours par minute Vitesse de rotation de référence Diamètre Classe de protection II (double isolation) Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Français 23

1.4 Informations produit

Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modèle et le numéro de série figurent sur sa plaque signalétique. ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques produit Meuleuse d'angle AG 230-20D Génération 03 N° de série

1.5 Déclaration de conformité

Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur. Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sécurité

2.1 Indications générales de sécurité pour les appareils électriques

AVERTISSEMENT Lire et comprendre toutes les consignes de sécurité et instructions. Tout manquement à l'observation des consignes de sécurité et instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures. Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Tenir les enfants et autres personnes à l'écart pendant l'utilisation de l'outil électrique. Si l'appareil dévie, il y a risque de perte de contrôle de l'appareil. Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.

Éviter le contact physique avec des surfaces mises à la terretelsque tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique. ▶ Ne jamais utiliser le cordon à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le cordon à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. ▶ Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement une rallonge homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures diminue le risque d'un choc électrique. ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuvede bon sens en utilisantl'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0224 Français de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection individuelle et toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.

Éviter une mise en service par mégarde. S'assurer que l'outil électrique est arrêté avant de le brancher à l'alimentation électrique, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électroportatif dans des situations inattendues. ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. Utilisation et maniement de l'outil électroportatif ▶ Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu. ▶ Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. ▶ Retirez la fiche de la prise de courant avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de rangerl’appareil. Cette mesure de précaution empêche une miseenfonctionnement par mégarde de l'outil électroportatif. ▶ Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées. ▶ Prendre soin des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié, utilisant exclusivement des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.

2.2 Consignes de sécurité générales pour le meulage et le polissage :

▶ N'utiliser aucun accessoire qui n'a pas été prévu spécifiquement pour cet appareil électrique ni recommandé par le fabricant. Le simple fait de pouvoir fixer l'accessoire sur l'outil électroportatif ne garantit pas une utilisation sûre. ▶ La vitesse admissible de l'outil amovible doit au moins être égale à la vitesse supérieure indiquée sur l'outil électroportatif. Les accessoires dont la vitesse de rotation est supérieure à celle admissible risquent de se briser ou de voltiger. ▶ Le diamètre extérieur et l'épaisseur de l'outil amovible doivent correspondre aux cotes de l'outil électroportatif. Des outils amovibles mal dimensionnés peuvent ne pas être suffisamment protégés ou contrôlés. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Français 25 ▶ Les outils amovibles munis d'un filetage doivent correspondre exactement au filetage de la broche de meulage. Dans le cas d'outils amovibles qui sont montés au moyen d'une bride, le diamètre du trou de l'outil amovible doit coïncider avec le diamètre de préhension de la bride. Les outils amovibles qui ne s'adaptent pas exactement à l'outil électroportatif ne tournent pas de manière uniforme, vibrent fortement et risquent d'entraîner une perte de contrôle. ▶ Ne pas utiliser d'outils amovibles endommagés. Avant toute utilisation, contrôler les outils amovibles comme suit : vérifier que les disques à meuler sont exempts d'éclats et de fissures, que les plateaux de ponçage sont exempts de fissures, de traces d'usure ou de détérioration. En cas de chute de l'outil électroportatif ou de l'outil amovible, contrôler s'il est endommagé et, le cas échéant, utiliser un outil amovible non endommagé. Une fois l'outil amovible contrôlé et monté, l'utilisateur ainsi que les personnes se trouvant à proximité doivent se tenir en dehors du plan de l'outil amovible rotatif et veiller à laisser tourner l'appareil pendant une minute à la vitesse de rotation maximale. Les outils amovibles endommagés se cassent le plus souvent lors de cette période de test. ▶ Porter des équipements de protection individuelle. Utiliser, selon l'application, une protection du visage, une protection des yeux ou des lunettes de protection. Dans la mesure où ces équipements sont appropriés, porter un masque anti-poussière, un casque antibruit, des gants de protection ou un tablier spécial qui permettent de maintenir à distance les petites particules de matériau et de meulage. Les yeux devraient être protégés contre les corps étrangers projetés en l'air, produits par diverses applications. Les masques anti-poussière ou respiratoire doivent filtrer la poussière résultant de l'utilisation. En cas d'exposition prolongée à un bruit important, il y a risque de perte d'audition. ▶ Veiller à ce que les autres personnes se tiennent à une distance de sécurité de l'espace de travail. Toute personne accédant à l'espace de travail doit porter des équipements de protection individuelle. Des éclats de la pièce travaillée ou des outils amovibles cassés risquent d'être projetés en l'air et de provoquer des blessures même à l'extérieur de l'espace de travail direct. ▶ Tenir l’outil électroportatif uniquement par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil amovible risque de toucher des câbles électriques cachés ou son propre câble d'alimentation réseau. Le contact avec un câble sous tension risque aussi de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique. ▶ Tenir le câble d'alimentation réseau éloigné des outils amovibles rotatifs. En cas de perte de contrôle de l'appareil, le câble d'alimentation réseau peut être sectionné ou intercepté, et la main ou le bras de l'utilisateur risque de toucher l'outil amovible rotatif. ▶ Ne jamais poser l'outil électroportatif avant que l'outil amovible soit complètement arrêté. L'outil amovible rotatif peut entrer en contact avec la surface sur laquelle l'outil électroportatif est posé, risquant d'entraîner ainsi une perte de contrôle de l'outil électroportatif. ▶ Ne pas laisser l'outil électroportatif tourner en le portant. Les vêtements risquent d'être happés par un contact accidentel avec l'outil amovible rotatif et l'outil amovible risque de perforer le corps de l'utilisateur. ▶ Nettoyer régulièrement les fentes de ventilation de l'outil électroportatif. Le ventilateur du moteur attire la poussière dans le carter, et une forte accumulation de poussière métallique peut représenter des dangers électriques. ▶ Ne pas utiliser l'outil électroportatif à proximité de matériaux inflammables. Des étincelles risquent d'enflammer ces matériaux. ▶ Ne pas utiliser d'outils amovibles qui requièrent l'utilisation de réfrigérants liquides. L'utilisation d'eau ou d'autres réfrigérants liquides risque de provoquer une décharge électrique. Contrecoup et indications de sécurité correspondantes Un contrecoup est une réaction soudaine d'un outil amovible rotatif qui est resté accroché ou bloqué, comme un disque à meuler, un plateau de ponçage, etc. L'accrochage ou le blocage entraîne un arrêt brutal de l'outil amovible rotatif. De ce fait, un outil électroportatif incontrôlé est accéléré, à l'endroit du blocage, dans le sens de rotation opposé à celui de l'outil amovible. Si par ex. un disque à meuler reste accroché ou se bloque dans la pièce travaillée, l'arête du disque à meuler plongée dans la pièce peut rester accrochée et provoquer l'éclatement du disque à meuler ou un contrecoup. Le disque à meuler se déplace ensuite vers l'utilisateur ou s'éloigne de lui, selon le sens de rotation du disque à l'endroit du blocage. Ici aussi les disques à meuler risquent de se casser. Un contrecoup est la conséquence d'une mauvaise utilisation ou d'une utilisation incorrecte de l'outil électroportatif. Il peut êtreévité en prenantles mesuresde précaution adaptéestelles quedécrites ci-dessous. ▶ Bien tenir l'outil électroportatif, etgarder le corpset les bras dans uneposition permettantd'amortir les forces de contrecoup. Toujours utiliser la poignée supplémentaire, si celle-ci est présente, afin d'avoir le meilleur contrôle possible sur les forces de contrecoup ou les couples antagonistes lors de l'accélération à pleine vitesse. L'utilisateur peut maîtriser les forces de contrecoup et antagonistes en prenant les précautions appropriées. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0226 Français ▶ Ne jamais approcher la main des outils amovibles rotatifs. En cas de contrecoup, l'outil amovible risque d'aller sur la main de l'utilisateur.

Éviter de se tenir dans l'espace dans lequel l'outil électroportatif serait en mouvement en cas de contrecoup. Le contrecoup entraîne l'outil électroportatif dans le sens opposé au déplacement du disque à l'endroit du blocage.

Travailler avec une extrême prudence dans les coins, arêtes vives, etc. Éviter que les outils amovibles rebondissent sur la pièce à travailler et se coincent. L'outil amovible rotatif a tendance à se coincer dans les coins, sur les arêtes vives ou lorsqu'il rebondit. Ceci entraîne une perte de contrôle ou un contrecoup. Consignes de sécurité particulières pour le meulage : ▶ Utiliser exclusivement les disques autorisés pour l'outil électroportatif concerné et les carters de protection prévus pour ces disques. Les disques qui ne sont pas conçus pour l'outil électroportatif peuvent ne pas être suffisamment protégés et ne sont pas sûrs. ▶ Les disques à meuler coudés doivent être montés de sorte que leur surface de meulage ne dépasse pas le bord du carter de protection. Un disque à meuler monté de manière inappropriée, c.-à-d. dont la surface de meulage dépasse le bord du carter de protection, ne peut pas être suffisamment protégé. ▶ Le carter de protection doit être solidement fixé sur l'outil électroportatif et réglé de manière à atteindre la sécurité maximale, c.-à-d. que la plus petite partie possible du disque doit être ouverte en direction de l'utilisateur. Le carter de protection doit protéger l'utilisateur des éclats et d'un contact accidentel avec le disque, ainsi que des étincelles qui risquent d'enflammer les vêtements. ▶ Les disques doivent uniquement être utilisés pour les possibilités d'applications recommandées. Par exemple : Ne jamais meuler avec la surface latérale d'un disque à tronçonner. Les disques à tronçonner sont prévus pour attaquer le matériau avec l'arête du disque. Une action latérale sur ces disques risque de les casser. ▶ Toujours utiliser des flasques de serrage en parfait état, de dimensions et de forme adaptées au disque à meuler choisi. Les flasques adaptés soutiennent le disque et réduisent le risque de cassure du disque à meuler. Les flasques de serrage destinés aux disques à tronçonner peuvent être différents des flasques pour d'autres disques à meuler. ▶ Ne pas utiliser de disques à meuler usés provenant d'outils électroportatifs plus grands. Les disques à meuler destinés aux outils électroportatifs plus grands ne sont pas dimensionnés pour les vitesses supérieures des outils électroportatifs plus petits et risquent de se casser.

2.3 Consignes de sécurité supplémentaires

Sécurité des personnes ▶ Utiliser le produit uniquement s'il est en parfait état. ▶ Ne jamais entreprendre de manipulation ni de modification sur l'appareil. ▶ Éviter de toucher des pièces en rotation – Risque de blessures ! ▶ Porter aussi des gants de protection pour changer d'outil. Risque de blessures par coupure et de brûlures au contact avec l'outil amovible. ▶ Avant le début du travail, prendre connaissance de la classe de risque de la poussière générée lors des travaux. Utiliser un aspirateur avec une classification de sécurité autorisée officiellement et conforme aux dispositions locales concernant les poussières. Les poussières de matériaux telles que des peintures contenant du plomb, certains types de bois, du béton / de la maçonnerie / des pierres naturelles qui contiennent du quartz ainsi que des minéraux et des métaux peuvent être nuisibles à la santé. ▶ Veiller à ce que le poste de travail soit bien ventilé et porter, le cas échéant, un masque de protection respiratoire adapté au type de poussières. Le contact ou l'aspiration de poussière peut provoquer des réactions allergiques et/ou des maladies respiratoires de l'utilisateur ou de toute personne se trouvant à proximité. Certaines poussières, telles que des poussières de chêne ou de hêtre, sont réputées être cancérigènes, en particulier lorsqu'elles sont combinées à des additifs destinés au traitement du bois (chromate, produit de protection du bois). Les matériaux contenant de l'amiante doivent seulement être manipulés par un personnel spécialisé. ▶ Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En cas de travaux prolongés, les vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou le système nerveux dans les doigts, les mains ou le poignet. Sécurité relative au système électrique ▶ Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d’eau cachés dans la zone d'intervention. Toutes pièces métalliques extérieures de l'appareil sont susceptibles de provoquer une décharge électrique si un câble électrique est endommagé par inadvertance. Utilisation et emploi soigneux des outils électroportatifs ▶ Ne jamais ébarber avec un disque à tronçonner. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Français 27 ▶ Serrer fermement l'outil amovible et le flasque. Si l'outil amovible et le flasque ne sont pas bien serrés, il y a un risque après l'arrêt que l'outil amovible se détache de la broche lors du freinage par le moteur de l'appareil. ▶ Respecter les instructions du fabricant relatives au maniement et au stockage des disques à meuler. 3 Description

3.1 Vue d'ensemble du produit 1

Bouton de blocage de la broche

Interrupteur Marche / Arrêt

Déclencheur de sécurité

Douilles taraudées pour poignées

3.2 Utilisation conforme à l'usage prévu

Le produit décrit est une meuleuse d'angle électrique à guidage manuel. Il a été conçu pour le tronçonnage et l'ébarbage de matériaux métalliques sans utilisation d'eau. Il doit exclusivement être utilisé pour des travaux de meulage/découpe à sec. L'appareil ne doit fonctionner qu'avec la tension réseau et la fréquence réseau indiquées sur la plaque signalétique.

Meuleuse d'angle, carter de protection, poignée latérale, bride de serrage, écrou de serrage, clé de serrage, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.group

3.4 Régulateur électronique de limitation du courant de démarrage

Du fait du régulateur électronique de limitation du courant de démarrage, le courant de démarrage est réduit de manière à éviter que le fusible du secteur ne réagisse. Ceci permet d'assurer que l’appareil démarre sans à-coups. 4 Consommables Pour travailler le métal, utiliser uniquement des disques à ébarber / tronçonner par abrasion renforcés aux fibres et liés à la résine présentant une vitesse périphérique de 80 m/s. Utiliser uniquement des disques à meuler homologués pour une vitesse de rotation minimale de 6500 / min et ayant un diamètre maximal de 230 mm. L'épaisseur de disque maximale est :

• de 6,4 mm pour les disques à ébarber,

• de 2,5 mm pour les disques à tronçonner. ATTENTION ! Pour le tronçonnage et le rainurage avec des disques à tronçonner par abrasion, toujours utiliser le carter de protection avec recouvrement ou un carter dépoussiéreur entièrement fermé. Disques Application Sigle Matériau support Disque à tronçonner abrasif Tronçonnage, rainurage ACD métallique Disque à ébarber abrasif Ébarbage AG-D métallique Attribution des disques à l'équipement utilisé Équipement ACD AG-D AF-D AN-D Carter de protection — X X X Carter de protection avec recouvrement X — — — Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0228 Français Équipement ACD AG-D AF-D AN-D Poignée latérale X X X X Écrou de serrage X X X X Flasque de serrage X X X X 5 Caractéristiques techniques

5.1 Meuleuse d'angle

Remarque Les données de tension nominale, courant nominal, fréquence et consommation nominale figurent sur la plaque signalétique spécifique au pays. En cas d'utilisation avec un groupe électrogène ou un transformateur, leur puissance d'alimentation doit être égale au double de la puissance indiquée sur la plaque signalétique de l'appareil. La tension de service du groupe électrogène ou du transformateur doit être toujours comprise entre +5 % et -15 % par rapport à la tension nominale de l'appareil. Poids selon la procédure EPTA 01 5,3 kg Diamètre de disque maximal 230 mm Longueur du filetage 15 mm Diamètre du filetage M14

5.2 Valeurs d'émissions acoustiques et de vibrations selon EN 60745

Les valeurs de pression acoustique et de vibrations mentionnées dans ces instructions ont été mesurées conformément à un procédé de mesure normalisé et peuvent être utilisées comme base de comparaison entre outils électroportatifs. Elles servent également à une évaluation préalable de l'exposition aux bruits et aux vibrations. Les indications fournies correspondent aux principales applications de l'outil électroportatif. Ces données peuvent néanmoins différer si l'outil électroportatif est utilisé pour d'autres applications, avec des outils amovibles différents ou que l'entretien s'avère insuffisant. Ceci peut augmenter considérablement les contraintes d'exposition dans tout l'espace de travail. Pour une évaluation précise des expositions, il convient également de prendre en compte les temps durant lesquels l'appareil est arrêté ou marche à vide. Ceci peut réduire considérablement les contraintes d'exposition dans tout l'espace de travail. Par ailleurs, il convient de prendre des mesures de sécurité supplémentaires en vue de protéger l'utilisateur des effets du bruit/ des vibrations, telles que : bien entretenir l'outil électroportatif ainsi que les outils amovibles, maintenir les mains chaudes, optimiser l'organisation des opérations. Valeurs d'émissions acoustiques Niveau de puissance acoustique (L

105 dB(A) Niveau de pression acoustique d'émission (L

94 dB(A) Incertitude sur le niveau de pression acoustique (K

3 dB(A) Valeurs totales des vibrations Meulage superficiel avec poignée à vibrations réduites (a h,AG

6,2 m/s² Incertitude (K) 1,5 m/s² 6 Utilisation

ATTENTION Risque de blessures ! Mise en marche inopinée du produit. ▶ Retirer la fiche de la prise avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Français 29 Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.

6.2 Montage de la poignée latérale

▶ Visser la poignée latérale sur une des douilles filetées prévues à cet effet.

6.3 Montage du carter de protection 2

Remarque La nervure de codage sur le carter de protection permet d'assurer que seul un carter de protection approprié peut être monté sur l'appareil. De plus, la nervure de codage empêche le carter de protection de tomber sur la pièce à travailler.

1. Ouvrir le levier de serrage.

2. Positionner le carter de protection avec la nervure de codage dans la rainure de codage au niveau du

collet de la broche de la tête de l'appareil.

3. Tourner le carter de protection dans la position souhaitée.

4. Fermer le levier de serrage pour que le carter de protection soit bien serré.

Remarque Le carter de protection est déjà réglé au moyen de la vis d'ajustage sur le diamètre de serrage correct. Si le serrage devait s'avérer insuffisant lorsque le carter de protection est en place, la force de serrage peut être augmentée en serrant légèrement la vis d'ajustage.

6.3.1 Ajustage du carter de protection

1. Ouvrir le levier de serrage.

2. Tourner le carter de protection à la position requise.

3. Fermer le levier de serrage pour que le carter de protection soit bien serré.

6.3.2 Démontage du carter de protection

1. Ouvrir le levier de serrage.

2. Tourner le carter de protection jusqu'à ce que la nervure de codage coïncide avec la rainure de codage

ATTENTION Risque de blessures. L'outil amovible peut être brûlant. ▶ Porter des gants de protection pour changer d'outil amovible. Remarque Les outils à monter doivent être remplacés sitôt que les performances de tronçonnage sont nettement réduites, ou que des parties de la meuleuse d'angle (hormis le disque) entrent en contact avec le matériau travaillé en cours d'intervention. Les disques abrasifs doivent être remplacés à expiration de la date de péremption.

6.4.1 Montage de l'outil amovible 3

1. Débrancher la fiche de la prise.

2. Nettoyer le flasque de serrage et l'écrou de serrage.

3. Placer la bride de serrage sur la broche.

4. Monter l'outil amovible.

5. Bien serrer l'écrou de serrage en fonction de l'outil amovible utilisé.

6. Appuyer sur le bouton de blocage de la broche et le maintenir enfoncé.

7. Serrer l'écrou de serrage à l'aide de la clé de serrage, relâcher ensuite le bouton de blocage de la broche

et retirer la clé de serrage. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0230 Français

6.4.2 Démontage de l'outil amovible

1. Débrancher la fiche de la prise.

ATTENTION Risque de cassure et de détérioration. Appuyer sur le bouton de blocage de la broche alors que la broche tourne pour détacher l'outil amovible. ▶ Appuyer uniquement sur le bouton de blocage de la broche lorsque la broche de meulage est immobile.

2. Appuyer sur le bouton de blocage de la broche et le maintenir enfoncé.

3. Desserrer l'écrou de serrage en mettant la clé de serrage en place puis en la tournant dans le sens

contraire des aiguilles d’une montre.

4. Relâcher le bouton de blocage de la broche et enlever l'outil amovible.

AVERTISSEMENT Danger engendré par un câble endommagé ! Si le câble d'alimentation réseau ou de rallonge est endommagé pendant le travail, ne pas le toucher. Débrancher la prise. ▶ Contrôler régulièrement les câbles de raccordement de l'appareil et les faire remplacer par un spécialiste s'ils sont endommagés. Contrôler régulièrement les câbles de rallonge et les remplacer s'ils sont endommagés.

6.5.1 Mise en marche

1. Brancher la fiche dans la prise.

2. Appuyer sur le déclencheur de sécurité pour déverrouiller l'interrupteur Marche / Arrêt.

3. Enfoncer complètement l'interrupteur Marche / Arrêt.

6.5.2 Carter de protection avec recouvrement 4

ATTENTION ! Pour le tronçonnage et le rainurage avec des disques à tronçonner par abrasion, toujours utiliser le carter de protection avec recouvrement ou un carter dépoussiéreur entièrement fermé.

ATTENTION Risque de blessures. L'outil amovible peut brusquement se bloquer ou resté accroché. ▶ Toujours utiliser l'appareil avec la poignée latérale (en option avec la poignée étrier) et toujours maintenir fermement l'appareil avec les deux mains.

▶ Lors de travaux de tronçonnage, veiller à travailler en avançant modérément et à ne pas incliner l'appareil ni le disque à tronçonner (position de travail à 90° env. par rapport au plan de tronçonnage). Remarque Pour découper des profils ou des petits tuyaux carrés, le meilleur résultat est obtenu sur la section la plus petite du disque à tronçonner.

ATTENTION Risque de blessures. Le disque à tronçonner peut éclater et les parties détachées peuvent provoquer des blessures. ▶ Ne jamais ébarber avec un disque à tronçonner. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Français 31 ▶ Ajuster l'appareil selon un angle d'attaque de 5° à 30° et en exerçant une légère pression d'avant en arrière. ◁ Ainsi, la pièce à travailler ne s'échauffe pas, ne se colore pas et il ne se forme pas de rainures.

▶ Relâcher l'interrupteur Marche / Arrêt. 7 Nettoyage et entretien

7.1 Nettoyage et entretien

AVERTISSEMENT Risque d'électrocution ! Les travaux de nettoyage et d'entretien effectués avec fiche branchée à la prise peuvent entraîner de graves blessures ou brûlures. ▶ Toujours retirer la fiche de la prise avant tous travaux de nettoyage et d'entretien ! Nettoyage

• Éliminer prudemment les saletés récalcitrantes.

• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.

• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique. Entretien AVERTISSEMENT Risque d'électrocution ! Des réparations inappropriées sur des composants électriques peuvent entraîner de graves blessures corporelles et brûlures. ▶ Toute réparation des pièces électriques ne doit être effectuée que par un électricien qualifié.

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser l'appareil électrique. Le faire immédiatement réparer par le S.A.V. Hilti.

• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

7.2 Contrôle après des travaux de nettoyage et d'entretien

▶ Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement. 8 Transport et entreposage

• Ne pas transporter l'appareil électrique avec un outil monté.

• Toujours stocker l'appareil électrique avec la fiche secteur débranchée de la prise.

• Sécher l'appareil et le stocker hors de portée des enfants et des personnes non autorisées.

• Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. 9 Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution L'appareil ne se met pas en marche. L'alimentation réseau est coupée. ▶ Brancher un autre appareil élec- trique et vérifier s'il fonctionne. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 0232 Français Défaillance Causes possibles Solution L'appareil ne se met pas en marche. Le câble d'alimentation réseau ou le connecteur est défectueux. ▶ Faire contrôler le câble d'ali- mentation réseau et le connec- teur par un électricien et, si nécessaire, les remplacer. Balais usés. ▶ Faire contrôler l'appareil par un électricien et, si nécessaire, remplacer les balais de charbon. Le dispositif de verrouillage anti- démarrage électronique est activé après une coupure d'alimentation électrique. ▶ Arrêter puis remettre en marche l'appareil. L'appareil ne fonctionne pas. L'appareil est surchargé. ▶ Relâcher l'interrupteur Marche / Arrêt et l'actionner à nouveau. Laisserensuitel'appareiltourner à vide pendant 30 secondes environ. L'appareil n'atteint pas la pleine puissance. La section du câble de rallonge n'est pas suffisante. ▶ Utiliser un câble de rallonge de section suffisante. 10 Recyclage Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques dans les ordures ménagères ! 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Printed: 27.07.2017 | Doc-Nr: PUB / 5238733 / 000 / 02Español 33 1 Información sobre la documentación
