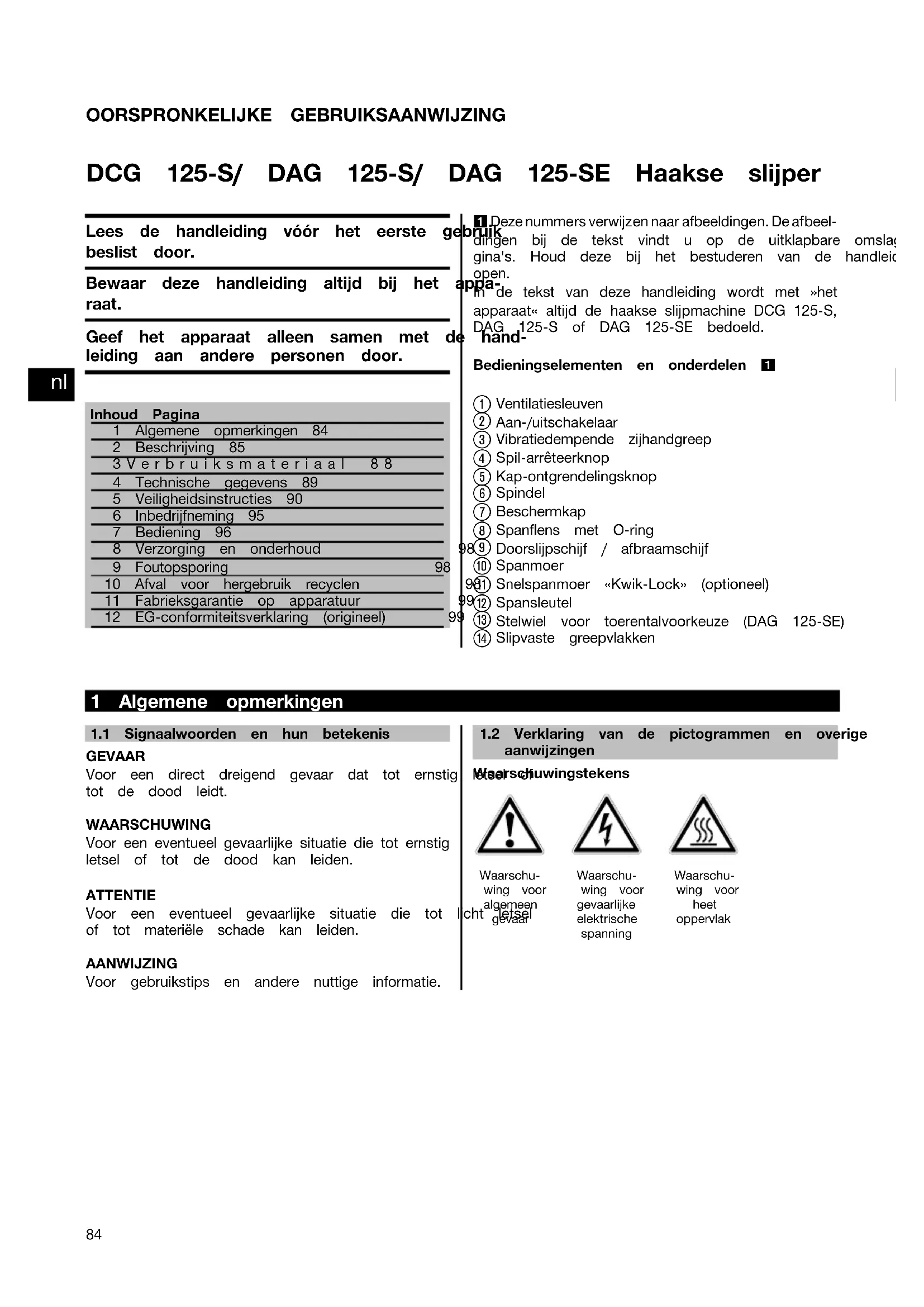

OORSPRONKELIJKE GEBRUIKSAANWIJZING

DCG 125-S/ DAG 125-S/ DAG 125-SE Haakse slijper

Lees de handleiding=vór het eerste ge beslist door.

Bewaar deze handleiding.altijd bij het a raat.

Geef het apparaat alleen samen met de leding aan andere Personen door.

Inhoud Pagina

1	Algemene opmerkingen 84
2	Beschrijving 85
3	Verbruiksmaterialiaal 88
4	Technische gegevens 89
5	Veiligheidsinstructies 90
6	Inbedrijnfeming 95
7	Bediening 96
8	Verzorgung en onderhoud
9	Foutopsporing 98
10	Afval voor hergebruik recylen
11	Fabrieksgarantie op apparatuur
12	EG-conformiteitsverklaring (origineel)

1 Deze nummers verwijzen maar afbeeldingen. De afbeel
dingen bij de tekst vindt u op de uitklapbare omslag
gina's. Houd deze bij het bestuderen van de handie
open.
op
n de tekst van deze handleiding worden met »het
apparaat« alsijd de haakse slijpmachine DCG 125-S,
DAG 125-S of DAG 125-SE bedoeld.
hand

Bedieningseinlementen en onderdelen 1

(1) Ventilatiesleuven
② Aan-/uitschakelaar
③ Vibratiedempende zijhandgreep
④ Spil-arrêteerknop
⑤ Kap-ontgrendelingsknop
(6) Spindel
⑦ Beschemkap
8 Spanflens met O-ring
39)Doorslijpschijf / afbraamschijf
10 Spanmoer
(1) Snelspanmoer «Kwik-Lock» (optioneel).
(12) Spansleutel
(3) Stelwiel voor toerentalvoorkeuze (DAG 125-SE)
⑭ Slipvaste greepvlakken

1 Algemene opmerkingen

1.1 Signaalwoorden en hun betekenis

GEVAAR

Voor een direct dreigend gevaar dat tot ernstig tot de dood leidt.

WAARSCHUWING

Voor een eventuele gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

Voor een eventuele gevaarlijke situatie die tot of tot materiele schade kan leiden.

AANWIJZING

Voor gebruikstips en andere nuttige informatatie.

1.2 Verklaring van de pictogrammen en overige aanwijzingen

Mtaerschuiwingstekens

Waarschuwing voor

algeem eer

Waarschuwing voorgevaarlijke elektrische spanning

Waarschuwing voor heet oppervlak

Gebodstkens

Veiligheidsbril dragen

Helm dragen

Oorbeschermers dragen

Werkhand-schoenen dragen

Licht stofmasker dragen

Symbolen

Voor het gebruik de handleiding lezen

Afval voor hergebruik recyclen

Volt Ampere

Wisselstroom

Bereke- ningstoeren-tal

Omwentelin-gen per minuut

Omwentelin-gen per minuut

Diameter

geisoleerd

2 Beschrijving

2.1 Gebruik volgens de voorschriften

Het apparaat is bestemd om metaal en minerale stoffen zonder gebruik van water door te slijpen en af te bramen. Voor het doorslijpen van steen is een geleideslede voorgeschreven.

De werkomgeving kan zich: bouwplaats, werkplaats, renovatie, verbouw of/Newuwbouw.

Het apparaat mag uitsluitend worden gebruikt met de netspanning en -frequentie die op het typeplaatje staan aangegeven.

Metaal bewerken: Doorslijpen, afbramen.

Minera oppervlakken bewerken: Doorslijpen, splijten met bijbehorende kap (DC-EX), afbramen met bijbehorende kap (DG-EX).

Gebruik alleen werkgereedschap (afbraamschijven, doorslijpschijven etc.), dat voor een toerental van minstens 11000/min toegelaten is en een maximale afbraamschijf-dikte van 6,4 mm, een maximale doorslijpschijf-dikte van 2,5 mm en een maximumdiameter van 125 mm hebft.

Gebruik alleen kunstharsgebonden of vezelversterkte afbraam- en doorslijpschijven met een toegelaten omtreksnelheid van 80 m/sec.

Het apparaat mag alleen worden gebruikt voor het droogslijpen/-snijden.

Bij het slijpen van steen moet een stofafzuiig met steenstofffilter, bijv. een geschikte Hilti stofzuiger worden gebruikt.

Plaats van de identificatiegegevens op het apparaat Type, artikelnummer, bouwjaar en technische stand staan op het typeplaatje van uw apparaat. Het serieskenmerk is op de onderkant van het motorhuis vermeld. Neem deze gegevens over in uw handleiding geef ze.altijd door wanner u onze vertegenwoordiging of ons servicestation om informatie vraagt.

Type:

Serienr.:

Materialen die schadelijk zich voor de gezondheid (bijv. asbest)logen Niet worden bewerkt.

Houd rekening met de omgevingsinvloeden. Gebruik het apparaat Niet opplaatsen waar het risico van explosie en brand bestaat.

Neem ook de lokale wetgeving m.b.t. de arbeidsomstandigheden in acht.

Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en apparaten.

Neem de specificaties in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht.

Het apparaat is bestemd voor de professionele gebruiker en mag alleen door geautoreerd, onderricht personneel bediend, onderhonden en gerepareerd worden. Dit personeel moet speciaal op de hoogte+zijn gesteld van de maybeke gesaren. Het apparaat en de bijbehorende hulpmiddelen kannen gevaar opleveren als ze door ongeschoolde Personen onjuist of Niet volgens de voorschriften worden gebruikt.

Aanpassingen of veranderingen aan het apparaat zichn Niet toegestaan.

2.2 Schakelaar

Vergrendelbare aan-/ uitschakelaar met inschakelblokkering

2.3 Toerentalvoorkeuze (alleen DAG 125-SE)

De uitvoering DAG 125-SE beschicht over een traploos instelbare toerentalvoorkeuze van 2.800-11.000/min.

2.4 Bij de levering in de kartonnen verpakking�inbegrepen

1 Apparaat met beschermkap
1 Voorste afdekking (optioneel)
1 Vibratiedempende zichhandgreep
1 Snelspanmoer «Kwik-Lock» (optioneel)
1 F I e n s
1 Mo e r
1 Spansleutel
1 H a n d I e i d i n g
1 Kartonnen verpakking

2.5 Begrenzing van opstartstroom

Door de elektronische begrenzing van de opstartstroom wordt de inschakelstroom zo sterk gereduceerd, dat de netzekering Niet geactiveerd worden. Dit voorkomt dat het apparaat met schokken op gang komt.

2.6 Elektronica voor een constante snelheid/tachoregelelektronica

De elektronische toerentalregeling houdt het toerental vrijwel constant bij belasting en zonder belasting. Dat betekent een optimale materiaalbewerking door een constant toerental.

De elektronica herkent dat de schijf dreigt klem te gaan zitten en voorkomt door het apparaat uit te schakelen dat de spil verder draait (een terugslag worden nicht voorkomen). Om het apparaat wee in bedrijf te nemen要去 de schakelaaruit- en weeer aangezet worden.

2.8 Herstartblokkering

Na een eventuele stroomuitval start het apparaat Niet zichstandig wonneer de schakelaar is vastbezet. De schakelaar要去eeruienervolgensweeraanworden gezet.

2.9 Apparaatbescherming afhankelijk van de temperatuur

De van de temperatuur afhankelijk bescherming van de motor surveilleert het stroomverbruik en de verhitting van de motor en beschermt het apparaat zo gegen oververhitting.

Bij overbelasting van de motor door een te hoge aandrukkracht neemt het vermogen van het apparaat of hetkomttotstilstand (dtdientvoorkomenteworden).

De toelaatbare overbelasting van het apparaat is hierbij geen vaste, vooraf vastgelegde waarde, maar hangt van de motortemperatuur af.

Als er overbelasting optreedt, ontlast het apparaat dan en LAST hem circa 60 seconden met stationair toerental lopen.

2.10 Gebruik van verlengsnoeren

Gebruik alleen verlengsnoeren die voor de toepassing zichtoegestaan en een voldoende diameter hebben. Anders kan vermogensverlies van het apparaat en oververhitting van het snoer optreden. Controller het verlengsnoer regelmatin op beschadigingen. U dient beschadigde verlengsnoeren te verrangen.

Aanbevolen minimale diameters en max. snoerlengths:

Snoer diameter	1,5 mm² 2	mm² 2,5	mm² 3,5	mm²	14 AWG 12 AWG
Netspanning 100 V	30 m 50	m
Netspanning 110-120 V	20 m 30 m	40 m 50 m	75 ft	125 ft
Netspanning 220-240 V	50 m 100	m

Gebruik geen verlengsnoer met een snoerdiameter van 1,25 mm² en 16 AWG.

2.11 Verlengsnoer buiten

Gebruik buiten alleen voor dit doel goedgekeurde en overeenkomstig gekenmerkte verlengsnoeren.

2.12 Het gebruik van een generator of transformer

Dit apparaat kan met een generator of transformator van de bouwplaats worden aangedreven, wanner aan de volgende voorwaarden is voldaan: het afgeveen vermogen in watt is minstens het dubbele van hetgeen op het typeplaatje van het apparaat staat aangegeven, de bedrijfsspanningClient altdbinnen de +5% en -15% ten opzichte van de nominale spanning te liggen en de frequentie moet 50 tot 60Hz en mag nooit更是 dan 65Hz bedragen, en erClient een automatische spanningsregelaar met aanloopversterking voorhanden te zijn.

Bij gebruik van een generator/transformator in geen geval gewelijktidig andere apparaten aansluiten en gebruiken. Het in- en uitschakelen van andere apparaten kan onderspannings- en/of overspanningspieken veroorzaken, waardoor het apparaat beschadigd kan raken.

2.13 Stofkap voor slijpwerkzaamheden DG-EX 125/5" 2

Het apparaat is slechts onder bepaalde voorwaarden geschikt voor het incidenteel afbramen van minerale ondergronden met diamant-komschijven.

ATTENTIE

Het is verboden met deze kap metaal te bewerken.

AANWIJZING

In het algemeen worden het aangeraden om bij het afbramen van minerale ondergronden, zoals beton of steen, een op het systeme afgestemde stofafzuigkap met een geschikte Hilti stofzuiger te gebruiken. Deze dient ter bescherming van de gebruiker en verhoegt de levensduur van het apparaat en het gereedschap.

2.14 Stofafzuigkap voor doorslijp- en splijtwerkzaamheden DC-EX 125/5"-M met geleidesleden 3

Doorslijp- en splijtwerkzaamheden op minerale ondergronden mogen alleen met een stofkap en geleidesleden worden uitgevoerd.

ATTENTIE

Het is verboden met deze kap metaal te bewerken.

AANWIJZING

In het algemeen worden het aangeraden om bij het doorslijpen en splijten van minerale ondergronden, zoals beton of steen, een op het systeme afgestemde stofafzuiigkap met een geschikte Hilti stofzuiger te gebruiken. Deze dient ter bescherming van de gebruiker en verhoegt de levensduur van het apparaat en het gereedschap.

2.15 Stofkap voor doorslijpwerkzaamheden DC-EX 125/5"-C compacte kap 4

Voor het doorslijpen van metselwerk en beton.

ATTENTIE

Het is verboden met deze kap metaal te bewerken.

AANWIJZING

In het algemeen worden het aangeraden om bij het doorslijpen en splijten van minerale ondergronden, zoals beton of steen, een op het systeme afgestemde stofafzuiigkap met een geschikte Hilti stofzuiger te gebruiken. Deze dient ter bescherming van de gebruiker en verhoegt de levensduur van het apparaat en het gereedschap.

2.16 Beschermkap met dekplaat 5

ATTENTIE

Voor het afbramen met rechte afbraamschijven en het doorslijpen met doorslijpschijven bij de bewerking van metalen alleen de beschemkap met afdekplaat gebruiken.

2.17 Voorste afdekking voor beschemkap 6

ATTENTIE

Voor het afbramen met rechte afbraamschijven en het doorslijpen met doorslijpschijven bij de bewerking van metalen alleen de beschermkap met voorste afdekking gebruiken.

3 Verbruiksmaterialiaal

Schijven voor max. 0 125 mm, 11000/min, een omtreksnelheid van 80 m/sec, een afbraamschijf-dikte van max. 6,4 mm en een doorslijpschijf-dikte van max. 2,5 mm.

Schijven	Toepassing Afkorting		Ondergrond
Abrasieve doorslijpschijf Doorslijpen, splijten AC-D Metaal
Diamant-doorslijpschijf Doorslijpen, splijten DC-D Mineral
Abrasieve afbraamschijf Afbramen	AG-D, AF-D, AN-D	Metaal
Diamant.afbraamschijf Afbramen	DG-CW Mineral

Indeling van de schijven bij de te gebruiken uitrusting

Pos.	Uitrusting	AC-D	AG-D	AF-D	AN-D	DG-CW	DC-D
A	Beschemkap	X	X	X	X	X	X
B	Voorste afdekking (in combinatie met A)	X	-	-	-	-	X
C	Beschemkap met af-dekplaat (optioneel bij A, B)	X	-	-	-	-	X
D	Oppervlakte-kap DG-EX 125/5"	-	-	-	-	X	-
E	Compacte kap DC-EX 125/5"-C (in combinatie met A)	-	-	-	-	-	X
F	Kap mineraal DC-EX 125/5"M	-	-	-	-	-	X
G	Slijpadapter DC-EX SL (in combinatie met F)	-	-	-	-	-	X
H	Zijhandgreep	X	X	X	X	X	X
I	Beugelgreep DC BG 125 (optioneel bij H)	X	X	X	X	X	X
K	Spanmoer	X	X	X	X	X	X
L	Spanring	X	X	X	X	X	X
M	Kwick Lock (optioneel bij K)	X	X	X	X	-	X

Technische wijzigingen voorbehonden!

Apparaat	DCG 125-S	DAG 125-S	DAG 125-SE
Nominale stroom / Opgenomen vermogen	Nominale spanning 220230 V: 6,4 A / 1.400Nominale spanning 11012,2 A / 1.200 W		Nominale spanning 220280 V: 5,0 A / 1.100Mominale spanning 11010,2 A / 1.050 W	Nominale spanning 220280 V: 5,0 A / 1.100Mominale spanning 11010,2 A / 1.050 W
Nominale frequentie 50	/ 60 Hz	50 / 60 Hz	50 / 60 Hz
Nominaltoerental 11.000/min	11.000/min	2.800..	11.000/min
Max. ringdiameter	Ø 125 mm	Ø 125 mm	m Ø 125 mm
Afmeting (L x H x B)der kap	320h-mm x 103mm82 mm		x289 mm x 103mm82 mm	x289 mm x 103 mm x82 mm
Gewicht conformEPTA-procedure 01/2003	2,4 kg	2,2 kg	2,2 kg

/

W

V:

Apparaten en toepassingsinformatie

Schroefdraad-aandrijfspil M 14

Spindellengte 22 mm

Veiligheidsklasse volgens EN / IEC Veiligheidsklasse II (dubbel geisoleerd)

nl

AANWIJZING

Het in deze aanwijzingen aangegeven trillingsniveau is overeenkomstig een in EN 60745 genormeerd meetproces gemeten en kan worden gebruikt voor een onderlinge vergelijkking van elektrisch gereedschap. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau is representatif voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap echter worden gebruikt voor andere toepassingen, met afwijkende gereedschappen of als het onvoldoende worden onderhonden, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting over de gehele gebruiksperoiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de trillingsbelasting moet ook rekening worden gehonden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar Niet worden gebruikt. Hierdoor kan de trillingsbelasting over de gehele gebruiksperoiode duidelijk verminderen. Leg de overige veiligheidsmaatregelen ter beschemming van de gebruiker gegen trillingen ook vast, zoals: Onderhoud van het elektrisch gereedschap en de gereedschappen, warmhonden van handen, organisatie van de werkzaamheden.

Geluidsinformatie (volgens EN 60745-1):

Typisch A-gekwaliffeerd geluidsvermogensniveau		101 dB (A)
DCG 125
Typisch A-gekwaliffeerd emissiegeluidsniveau		90 dB (A)
DCG 125
Typisch A-gekwaliffeerd geluidsvermogensniveau		98 dB (A)
DAG 125
Typisch A-gekwaliffeerd emissiegeluidsniveau		87 dB (A)
DAG 125
Onzekerheid voor het genoemde geluidsniveau		3 dB (A)

Trillingsinformatie volgens EN 60745-1

Triaxiale trillingswaarden (trillingsvectorsom)		gemeten volgens EN 60745-2-3
DAG 125-S / DAG 125-SE
Oppervlakteslijpen	met standardgreep,AG a	5,8 m/s2
Oppervlakteslijpen	met vibratierederucerende handgreeΦ,6 m/s2a,h,AG
Oppervlakteslijpen	met beugelgreep,AG a	5,9 m/s2
Onzekerheid (K)		1,5 m/s2

Triaxiale trillingswaarden (trillingsvectorsom)		gemeten volgens EN 60745-2-3
DCG 125-S
Oppervlakteslijpen met standaardgreep,AG a		6,4 m/s2
Oppervlakteslijpen met vibratierederucerende handgreeep,7 m/s2
ah,AG
Oppervlakteslijpen met beugelgreep,AG a		5,8 m/s2
Onzekerheid (K) 1,5 m/s2
Aanvullende informatatie Andere toepassingen, zoals doorslijpen, kann denleiden tot afwijkende trillingswaarden.

5 Veiligheidsinstructies

nI

5.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

a)

WAARSCHUWING

Lees alle aanwijzingen en veriligeidsvoerschten. Wanner de veriligeidsvoorschriften en a zingen Niet in acht worden genomen, kan de elektrische schok, brand en/of ernstig letsel t volg hebben. Bewaar alle veriligeidsinstructie voorschriften goed. Het in de veriligeidsvoorten gebruike begrip "elektrisch gereedschap" betrekking op elektrische gereedschappen met voeding (met aansluitkabel) en op accu-aange elektrische gereedschappen (zonder aansluitkabe

5.1.1 Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed Een rommelige of onverlichte werkomgeving ongevallen leiden.
b) Werk nicht met het apparaat in een explosgeving waarin zich brandbare vloeistoffen, s en of stoffenbevinden. Elektrische gopenveroorzaken vonden die het stof of detot ontsteking konnen brengen.
c) Houd kinderen en andere Personen tijdens gebruik van het elektrische gereedschap ui buurt. Wanner u wordt afgeleid, kurz u de over het apparaat verliezen.

a) De aansluitstekker van het elektrisch geree schap moet in het stopcontact passen. De ker mag in geen geval worden veranderd. geen adapterstekkers in combinatie met ge elektrische gereedschappen. Onveranderde ste kers en passende stopcontacten beperken het van een elektrische schok.
b) Voorkom aanraking van het lichaam met oppervlakken, bijvoorbeeld van buizen, verwmingen, fornuizen en koelkasten. Er bestaat verhoogd risico door een elektrische schok uw lichaam geaard is.
c) Houd het elektrisch gereedschapuit de b regen en vocht. Het binnendringen van wat elektrische gereedschap vergroot het risico va elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact trekken. Houd de kabel uit de buurt van hitte, f-scherpe randen en bewegende gereedschapsdehwi-jlen. Beschadigdeofindewargeraaktek eergroten het risico van een elektrische schok.
[pte] geWanneer u buitenshuis met elektrisch gereed- u s enschap werkt, dient u alleen verlangkabels te gefeschrifBruiken die voor gebruik buitenshuis zichn goedge hheeft keurd. Het gebruik van een voor gebruik buitenshuis net-geschikte verlangkabel beperkt het risico van een adrever elektrische schok.

).f) Als het gebruik van het elektrisch gereedschap een vochtige omgeving absoluutoodzakelijk is, gebruik dan eenlekstroomschakelaar. Het gebruik van eenlekstroomschakelaar verkleint het risico op stroomschokken.

pive om
a) Wees alert, let goed op wat u doet en ga n
gas-
deredschap
schegereedschap. Gebruik hetelektrisch gereed
schap nicht wonneer u moe bent of onder invlc
het
staat van drugs, alcohol of medicijnen. Een moi
t de
ment van onoplettendheid bij het gebruik van het
elektrisch gereedschap kan tot ernstig letsel leiden.
controle

b) Draag een persoonlijke beschemende uitrusting en.altijd eenveiligheidsbril.Het dragen van een persoonlijke beschemende uitrusting,zoals een stof-masker, slipvaste werkschoenen,eenveiligheidshelm of gehoorbeschemming, afhankelijk van de aaren het gebruik van het elektrische gereedschap, ve mindert het risico op letsel.
K- C) Voorkom per ongeluk inschakelen. Controller of het elektrisch gereedschap isuit geschakeld voor risico dat u de stekker in het stopcontact steekt en/ de accu aanbrengt, of het gereedschap optilt o geaarde draagt. Wanner u bij het dragen van het elektr i gereedschap uw vinger aan de schakelaar hebt of een wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Jurt van der wijder instelgereedschappen of schroefsleu teils voordat u het elektrisch gereedschap inscha

kelt. Instelgereedschap of een sleutel in een deel van het gereedschap kan tot letsel leid
e) Neem geen ongewone lichaamshouding aan Zorg ervoor dat u stevig staat en steeds evenwicht blijft. Daardoor kutu het elektris gereedschap in onverwachtete situaties beter o controle honden.
f) Draag geschiktewerkkleding.Draaggeen loshangende kleding of sieraden. Houd haren, kl handschoenen uit de buurt van bewegende Loshangende kleding, sieraden en lange harenen door bewegende delen worden meegenon
g) Wanner stofafzug- of stofopvangvoorzieing...,
kunnen worden gemonteerd, dient u zich te verzekeren dat deze zich aangesloten e...,
worden gebruikt. Het gebruik van een stofa systeem kan de gezaren door stof beperken.

5.1.4 Gebruik en hantering van het elektrisch gereedschap

(a) Overbelast het apparaat Niet. Gebruik voor werkzaamheden het waarvoortestemde elekische gereedschap.Met het passende elektris gereedschap werkt u better en veiliger binner aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarschakelaar defect is. Elektrisch gereedschap Niet meer kan worden in- of uitgeschakeld, lijn en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/ofuit het apparaat voordat u het gereedscha stelt, toebehoren wisselt of het apparaat Deze voorzorgsmaatregel voorkomt onbedoeld ten van het elektrisch gereedschap.
d) Bewaar nicht-gebruike elektrische gereedscha pen buiten bereik van kinderen. Laat het schap Niet gebruiken door personen die e mee vertrouwd zich en deze aanwijzingen hebben gelezen. Elektrische gereedschappen z gevaarlijk wanner deze door onervaren perso worden gebruikt.
e) Ga zorgvuldig met het elektrisch apparaat Controller en bewegende delen correct fun neren en Niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zich dat de van het apparaat nudelig worden beinvloed. beschadigde delen repareren voordat u het raat gezruikt. Veel ongevalten hebben hun in slecht onderhonden elektrische gereedschap
f) Houd snijdende inzetgereedschappen scherp schoon. Zorgvuldig onderhonden snijdende inzegereedschappen met scherpe snijkanten klemm minder snel vast en zich gemakkelijker te ge
g) Gebruik elektrisch gereedschap, toebehoren, zetgereedschappen enz. zo als voor dit ap is voorgeschreven. Let waar bij op de arbe standigheden en de uit te voeren werkzaa den. Het gebruik van elektrische gereedschap voor andere dan de voorziene toepassingen gevaarlijke situatuies leiden.

dsqaindService

en a) Laat het apparaat alleen repareren door gekwa- fulificeerd en vakkundig personeel en alleen met in originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het elektrisch gnder reedschap in stand blijft.
52 Algemene veiligheidsinstructies voor het delen slijpen, schuren, het werk den met draadborstels en voor het doorslijpen kun
ne. Dit elektrisch gereedschap kan als slijpmachine en doorslijpmachine worden gebruikt. Neem ervanalle veiligheidsinstructies, aanwijzingen, n juicesbeeldenen informatie die u bij het apparaa
fzuig-ontvangt in acht. Indien u de volgende aa niet in acht neemt, dan kan dit tot een el schok, brand en/of ernstig letsel leiden.
b) Dit elektrisch gereedschap is nicht geschikt voor werkzaamheden als schuren, werken met draad-uw borstels en polijsten. Toepassingen waaroor het elektrisch gereedschap Niet bestemd is, kunnen ge-trie-chaeer en letsel veroorzaken.
ch Maak geen gebruik van toebehoren die nicht doe de fabrikant special voor dit elektrische appaan daat+zijn bedoeld en aanbevolen. Het feit dat u dat toebehoren aan uw elektrisch gereedschap kunt be's gestigen, betekent nog nicht dat het gebruik hiervar veilig is.
de hettoegestane toerental van het inzetgereed
schap dient minstens zo hoog te+zijn als het
male toerental dat op het elektrisch gereedschap
staat aangegeven. Toebehoren die sneller draaien
dan toegestaan hunnen breken en in het rond vliegen.
p e) De buitendiameter en dikte van het inzetgereed-gereed. schap dienen overeen te komen met de opgegeen nieyen afmetingen van uw elektrisch gereedschap.
Iniet Verkeerd bemeten inzetgereedschap kan nicht volin doende worden afgeschermd of gecontrolered.
Inzetgereedschap met schroefdraadbevestiging
moet exact op de schroefdraad van de slijpspil
om. passen. Bij inzetgereedschap dat met behulp van
eenflens worden gemonteerd, moet de gatdiameter
ctio-
van het inzetgereedschap overeenkomen met de
wnamediameter van de flens. Inzetgereedschap
LaatDat Niet nauwkeurig op het elektrisch gereedschap
appordt bevestigd, draait ongelijkmatig en tritt zeer
porzaar
sterk, hetgeen kan leiden tot verlies van de contr
ben, over het apparaat.
a) Gebruik geen beschadigd inzetgereedschap.
et- controller inzetgereedschap, zoals slijpschijven,
en voor het gebruik altijd op aftsplinteringen en
eleider.
in- slijtage, draadborstels op losse of gebroken
oparaat draden. Wanner het elektrisch gereedschap
dsom- of het inzetgereedschap maar beneden valt,
mhe- controleert u of het beschadigd is, of gebruikt
pen u onbeschadigd gereedschap. Wanner u
kan het inzetgereedschap heeft gecontrolererd en
ingezet, zorgt uervoordat personen die zich
in de nabijheid bevinden buiten bereik blijven

van het roterende inzetgereedschap en laat het apparaat een minuut lang op het hoo toerental draaien. Beschadigd inzetgereedschap breekt meestal in deze testperiode.
h) Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volled gezichtsbescherming of een veiligheidsbril. Draag indien nodig een stofmasker, gehoor scherming, werkhand Schoenen of een specia schort, dat u bescherming biedt gegen kle slijp- en materiaaldeeltjes. Uw ogen dienen tegen rondvliegende deeltjes, die bij verschille toepassenen ontstaan, te worden beschermd. Stof- en zuurstofmaskers dienen het ontstanete filteren. Wanneru lang aan hard geluid blootgesteld, kan dit leiden tot gehoorbeschad
i) Let er op dat andere personen zich op afstand van de werkruimte bevinden. Ieder die de werkruimte betreedt, dient een per lijke verilgheidsuitrusting te dragen. Brokstuk van het werkstuk of gebroken inzetgereedscha nen wegliegen en letselveroorzaken, ook bu directe werkruimte.
j) Houd het apparaat alleen vast aan de geiso- leerde greepgedeelten, wanner u werkzaamheden uitvoert waar bij het inzetgereedschap dekte stroomleidingen of het eigcn netsnoeraken. Door het contact met een spanningvo leiding konnen ook metalen delen van apparonder spanning komen te staan, hetgeen tot elektrische schok kan leiden.
k) Houd het netsnoeruitdebuurt van draaiend inzetgereedschap.Wanneer u de controle over apparatusatverliest,kanhetnetsnoerwordenden of gegren,waardooruhandofuwarmogelijkin hetdraaiendeinzetgereedschapterechtkomt.
I) Zet het elektrisch gereedschap nooit weg voor dat het inzetgereedschap volledig tot stilsta gekomen. Het draaiende inzetgereedschap kan contact treden met het steunvlak, waardoor u controle over het elektrisch gereedschap kunt zen.
m) Laat het elektrisch gereedschap nooit lopen terwijl u het draagt. Uw kleding kan door h contact met het draaiende inzetgereedschap pen worden en het inzetgereedschap kan zi lichaam dringen.
n) U dient de ventilationsleuven van uw elektrigereedschap regelmatig te reinigen. De moventilator trekt stof in de behuizing, en een opoenhoping van metaalstof kan leiden tot elsche gevaren.
o) Gebruik het elektrisch gereedschap nicht in nabijheid van brandbare materialen. Door vonden kan dit materiaal vlam vatten.
p) Gebruik geen inzetgereedschap dat vloeibark koelmedia vereist. Het gebruik van water o vloeibare koelmedia kan leiden tot een elekt schok.

5.3 Terugslag en bijbehorende gste veiligheidsvoorschriften

Een terugslag is een plotselinge reactie als gevolg va draaiend inzetgereedschap dat blijft haken of geblokkeerd worden, zoals slijpschijven, steunschijven, draadbor

ge stels, etc. Dit leidt tot een abrupte stop van het ro inzetgereedschap. Hierdoor ondergaat een ongecontrobeerd elektrisch gereedschap, gegen de draairichting van het inzetgereedschap in, bij deplaats van de blokkade en versnelling.
Wanneer bijv. een slijpschijf in het werkstuk haakt of de geblokkeerd raakt, kan de slijpschijf met de kant die invalid in het werkstuk vast komen te zitten. Hierdoor stof de slijpschijf uittbreken of een terugslag veroorzaken. [1]
Bert slijpschijf beweegt zich dan maar de bediener of van die ziging.
weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkade. Hierbij kunnen slijpschijven oed en breken.
Een terugslag is het gevolg van een verkeerd of foutief
ken gebruik van het elektrisch gereedschap. Dit kan door
p Kunt schiekte voorzorgsmaatregelen, zoals hierna beschreven,
den worden voorkomen.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en armen in zo'n positie da u de terugslagkrachten kunt opvangen. Gebruik kan altijd de extra handgreep, indien voorhanden, one een zo groot möglichke controle op terugslakkrachten of reactiemomenten te hebben ingeval van onopzettelijk starten. De bediener kan door juiste voorzorgsmaatregelen te nemen de terugslagen reactiekrachten beheersen.
bet Kom met uw hand nooit in de buurt van draa Inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrisch gereedschap bij een terug-
and islag worden bewogen. Door de terugslag worden het
in elektrisch gereedschap maar deplaats van de blok
de kade bewogen in een richting die tegengesteld is aan
verlie de beweging van de slijpschijf.
(d) Werk bijzonder voorrichtig in de buurt van hoeken, scherpe randen, etc. Voorkom dat inzetge-
ct toevalige reedschap van het werkstuk terugkaatst en be
klemd raakt. Het roterende inzetgereedschap heeft
in bijhoeken, scherpe randen of wonneer het wegke
de neiging beklemd te raken. Dit leidt tot controle
schverlies of een terugslag.

E) Gebruik geen getand of kettingzaagblad. Dergelijk sterke inzetgereedschap leidt vaak tot een terugslag of tot kri- het verlies van controle over het elektrisch gereedschap.

5.4 Speciale verilgheidsvoorschriften voor het slijpen en doorslijpen

aand Gebruik uitsluitend de voor uw elektrisch gereed schap toegestane slijpstenen en de voor deze slijpstenen bestemde beschemkap. Slijpstenen

die nicht geschickt zich voor het elektrisch geleed-Zorg ervoor dat platen of groe werkstukken geschap,+kunnen Niet voldoende worden afgeschermdstut worden, om het risico van een terugslagen zich onveilig. een ingeklemde doorslijpschijf te verminderen.

b) Doorgezette slijpschijven要去en zodanig w den gemonteerd, dat het slijpvlak Niet bov vlak van de beschemkapranduitsteekt. Ee juist gemonteerde slijpschijf die boven het v de beschemkapranduitsteekt, kan nicht voldoe worden afgeschermd.
c) De beschemkap要去eigop het elektreedschapzijn aangebracht en voor een zgogelijkveeiligheidzodanigzijnafgestelldateen zo Klein maybek deel van het slijpdeel o de bediener gericht is..De beschemkap m bediener beschemen gegen brokstkumen,toeva contact met het slijpdeel en vonken waardoddingvlamkanvatten.
d) Slijpstenen mogen alleen voor de aanbevol inzetmogelijkheden worden gebruikt. Bijv.: S nooit met het zichvlak van een doorslijpsch slijpschijven zijn bestemd voor de materiaalaf met de rand van de schijf. Door zichwaartse werkking kan het slijpdeel worden gebroken.
e) Gebruik voor de door u gekozen slijpschij onbeschadigde spanflenzen in de juiste gro en vorm. De juiste flenzen ondersteunen deschijf en verminderen zo het gevaar dat de breekt. Flenzen voor doorslijpschijven+kennenonderschieren van de flenzen voor andere sl ven.
f) Gebruik geen versleten slijpschijven van gro elektrisch gereedschap. Slijpschijven voor gro elektrisch gereedschap zichn Niet geschikt voor gere toerentallen van kleiner elektrisch gereeds en+kunnen breken.

5.5 Verdere speciale veiligheidsvoorschriften vo het doorslijpen

a) Voorkom een blokkering van de doorslijpsen een te hoge aandrukkracht. Voer geenmatig diepe snedesuit. Een overbelastingvdoorslijpschijf vergroot de kans op kantelenkeren, waardoor de möglichkheid van een terof slijpdeelbreuk ontstaat.
b) Kom Niet in het gebied voor en achefter rende doorslijpschijf. Wanner u de doorslijp in het werkstuk van u af beweegt, kan he gereedschap in het geval van een terugslag draaiende schijf direct maar u toe worden g
c) Wanneer de doorslijpschijf beklemd is gera u het werk onderbreekt, houd het apparaa rustig vast tot de schijf tot stilstand gek Probeer nooit om de nog lopende doorslijuit de snede te trekken, anders kan er slag plaatsvinden. Stel de oorzaak voor het rakenvastenhefdezeop.
d) Schakel het elektrisch gereedschap Niet op in zolang het zich in het werkstuk bevind de doorslijpschijf eerst het volledige toeren reiken, voordat u voorzichtig verder gaat. kan de schijf blijven haken,uit het werkstul of een terugslagveroorzaken.

TeeD-Zorg ervaar dat platen of grote werkstukken ge ermdstut worden, om het risico van een terugslag een ingeklemde doorslijpschijf te verminderen.

Grote werkstukken können onder hun eigengewichten hoortbuigen. Het werkstuk moet aan beiden kanten ongestut worden, zowel bij de doorslijpschijf als aan ak vaand.

ende Wees bijzonder voorzichtig met "invalsnes" in bestaande wanden of andere gebieden die nicht schigtbaar zich. De invallende doorslijpschijf kan bij zo grbet snijden in gas- of waterleidingen, elektrische ledingen of andere objecten een terugslag veroorza-pen kaar

pet de

5.6 Aanvullende veiligheidsvoorschriften kle- 5.6.1 Veiligheid van Personen

en) Houd het apparaat alkijd met beiden handen aan iijp de waarvoor bestemde handgrepen vast.Houd de ijf. Dhandgrepen droog, schoon en vrij van olie en table Wanner het apparaat zonder stofafzuiig wordt krachgebruikt, dient u bij werkzaamheden waar bij sto vrijkomt een Licht stofmasker te dragen.
I calitbeem pauzes en doe ontspannings- en vingeroe otte fingen, voor een betere doorbloeding van uw slijpvingers.
dijpRakj geen roterende delen aan. Schakel het a zich paraat pas in het werkgebied in. Het aanraken jipschijoterende delen, met name roterend gereedschap, kan lichamelijk letsel tot gevolg hebben.
Leid het net- en het verlengsnoerijdens het v ter altijd aan achteren van het apparaat weg. Dit de herminder het risico om over het snoer te vallen schipVoor het afbramen met rechte afbraamschijven en het doorslijpen met doorslijpschijven bij de bewerking van metalen alleen de beschemkap met afdekplaat gebruiken.
g) Kinderen要去duidelijk worden gemaakt dat het apparaat geen spelgoed is.
n) Het apparaat is nicht bedoeld voor gebruik door over kinderen of door zwakke, ongeschoolde personen.
Het apparaat Niet gebruiken als het plotseling met schokken start.De möglichkheid bestaat dat de elektronica defect is. Laat het apparaat direct door schijf de erkende Hilti-service repareren.
Schijt J. Elektrisch van materiaal zoals loodhoudende verf, sommet metige houtsoerten, mineralen en metaal kuren schaedelijk voor de gezondheid zich. Het in contact koeslingerd, of het inklammen van dit stefen kan teiden tot
Jakt of met of het inademen van dit stof kan leiden tot gische reacties en/of aandoingenen van de luchtwe gen bij de gebruiker of personen die zich in de
benschijt bevinden. Bepaalde stoffen, zoals eiken- of beukenstof, staanbekend als kankerverwekkend, in het b teen terug-zonder in combinatie met houtbewerkingsmiddelen
Chromaat, houtbeschermingsmiddelen. Asbestoudend materiaal mag alleen door vakkundig personenewworden bewerkt. Zo möglichk gebruik maken vanstofafzuiiging. Om een betere stofafzuiiging te ve
Krijgen, gebruikmaken van een geschikte, door Anders Hitti aanbevolen en op dit elektrisch apparaat a springen gestemde mobiele stofafzuiig voor hout- en/of

mineralstof. Zorg voor een goede ventilatie de werkruimte. Het worden geadviseerd een masker met filterklasse P2 te dragen. De land geldende voorschriften bij de te bew materialen in acht nemen.

5.6.2 Gebruik en onderhoud van elektrische gereedschappen

a) Afbraamschijven dienen zorgvuldig, volgens aanwijzingen van de fabrikant, opgeslagen handeld te worden.
b) Zorg ervoor dat het slijpgereedschap volge aanwijzingen van de producent is aangebra
c) Zie er op toe dat er tussenlagen worden wanneer deze bij het slijpgereedschap ter schikking gesteld en vereist+zijn.
d) Gebruik het elektrisch gereedschap nooit z beschemkap.
e) Het werkstuk dient op de juiste manier te zich.
f) Zorg ervoor dat het slijpgereedschap voor bruik juist worden aangebracht en bevestigd het gereedschap gedurende 60 sec. onbelapen op een veilige plaats. Het apparaat ouitschakelen wonneer zich aanzienlijke trillin voordoen en wonneer andere gebreken wo vastgesteld. Doet deze toestand zich voor,zoek dan de machine om de oorzaak ont te makeen.
g) Gebruik geen doorslijpslijpschijven voor grof pen.
h) Zorg ervoor dat vonken die tijdens het g ontstaan geen gevaar veroorzaken, bijv. u of andere Personen raken. Stel hiervoord schermkap juist in.
i) Na een schijfbreuk, val of andere mechani beschadigingen moet het apparaat bij een Service-Center worden gecontroleerd.

a) Controller het werkgebied voordat u begin Werken op verdekt lignende elektrische leid gas- en waterleidingen, bijv. met een met tector. Externe metalen delen van het appar nen onder spanning komen te staan als u bijv. een elektrische leiding beschadigt. Dit ve ernstig gevaar van een elektrische schok.
b) Controller regelmatig het voedingssnoer van apparaat, en LAST dit in geval van beschav ernieuwen door een erkend vakman. Wan het netsnoer van het elektrisch gereedscha schadigd is, dient dit door een speciaal vaardigd netsnoer te worden verrangen. Di

de vanwerkregen worden bij de klantenservice. Contro- adener de verlengsnoeren regelmatig en verrang in uedeze in geval van beschadiging. Wordt het netwerkenof verlengsnoerijdens de werkzaamheden be

schadigd, dan mag u het snoer Niet aanraken. Haal de stekker uit het stopcontact. Beschadigde voedings- en verlengsnoeren houden het risico van een elektrische schok in.

de) Laat vuile apparaten bij een veelvuldige beweren being van geleidend materiaal regelmatig door de Hilti-service controleren. Vocht of stof dat zich a nts daet oppervlak van het apparaat着他t, met name geleidend materiaal, kan onder ongunstige omstangebligden tot een elektrische schok leiden.

d Wanneer u buiten met elektrisch gereedschap Werkt, zorg er dan voor dat het apparaat met
ondebehulp van een lekstroombeveiligingschakelaar (RCD) met maximaal 30~mA aftschakelstroom

he net is aangesloten. Het gebruik van een lekstroombeveiligingschakelaar vermindert het risico het van een elektrische schok.

qain prince wordt het gebruik van een lekstroor st beveiligingschakelaar (RCD) met maximaal 30 mA direct aftschakelstroom aanbevolen.

gen 5.6.4 Werkruimte
den

b) Zorg voor een goede ventilatie van de werkkomslij-geving. Slecht geventilerde werkruimtes kunnen als gevolg van de stofbelasting schadelijk zichoor voor de.bruikeezondheid.
I zelf Bij doorbraakwerkzaamheden dient u het gebied de beaan de overzijde van de werkzaamheden af te ten. Er kuren brokstukkenaar buiten en / ofische beneden vallen, waardoor andere Personen möglichk Hilti letsel oplopen.
d) Sleuven in dragende wanden of andere structuren küssen de statica beinvloeden, vooral bij het schei den van wapeningsijzer of dragerelementen. Voor het begin van de werkzaamheden de verantwoord delijke staticus, architekten of de directie raadplegen.

5.6.5 Persoonlijke veiligheidsuitrusting

er ongeluk

Dip Dae-gebruiker en personne die zich in de buurt bei Sweden,要去enijdens het gebruik van het apparaat het geschekte veiligheidsbril, een helm, oorbeschemmers, en werkhand Schoenen en een Licht stofmasker dragen.

6 Inbedrijfneming

GEVAAR

Trek de stekker uit het stopcontact voordat apparaat instelt, toebehoren wisselt of het ap weglect. Deze voorzorgsmaatregel voorkomt ondoeld starten van het gereedschap.

ATTENTIE

Draag werkhand Schoenen bij de montage en tage evenals bij afstelwerkzaamheden en het pen van storingen.

WAARSCHUWING

Gebruik het elektrisch gereedschap nooit zond schermkap.

ATTENTIE

Bij het gebruik van andere voor de haakse chine aanbevolen Hilti toebehoren in combinat de bovengenoemde haakse slijpmachines moet het gebruik de handleiding van het toebehore den doorgelezen en要去en alle aanwijzingen worden genomen.

6.1 Zijhandgreep monteren

WAARSCHUWING

Bij alle werkzaamheden要去 de zijhandgreep monteerd zich.

De zichhandgreep vanaf de linker- of rechterkant apparatus inschroeven.

6.2 Beschermkap

ATTENTIE

Pas de positie van de beschemkap aan de det betreffende werkfase aan.

ATTENTIE

De gesloten zichde van de beschermkap要去\ aar de bediener wijzen.

6.2.1 Beschermkap resp. beschemkap met afdekplaat monteren 8

AANWIJZING

De veiligheidsnok op de beschemkap zorgt erv alleen een op het apparaat passende beschemk wordengemonteerd.Bovendienvoorkomtde veiligheidsnok dat de beschemkap op het werkstuk valt.

1. Plaats de beschermkap zo op de hals van de s| dat de beide drihoekmarkeringen op het apparaat en op de beschermkap gegenover elkaar staan.
2. Druk de beschermkap op de hals van de spel; druk op de kap-ontgrendelingsknop en draai aan de beschermkap tot deze inklikt en de hetkap-ontgrendelingsknop terugspringt.

paraat

1. Druk op de kap-ontgrendelingsknop en draai de beschemkap in de gewenste positie tot hij inklik

de623 Beschemkap resp. beschemkap met verhel- afdekplaat demonteren

1. Druk de kap-ontgrendelingsknop in en draai schermkap totdat de beiden driehoekmarkeringen op het apparaat en op de beschemkap gegen over el beKaar staan.
2. Til de beschermkap eraf.

6.2.4 Montage en demontage voorste afdekking 9 slijpmale Breng de voorste afdekking met de gesloten kant voor zoals getoond in de afbeelding, op de standaard beschemkap aan tot de vergrendeling vastklikt.
in 2. Maek voor het demonteren van de voorste afdekki de vergrendeling van de voorste afdekking los en verwijder hem van de standard beschemkap.

6.3 Montage en demontage inzetgereedschap 10 11

GEVAAR

Zorg ervoor dat het op het slijpgereedschap aange ven toerental gelijk is aan of groter dan het nom toerental van de slijpmachine.

GEVAAR

Controleer de afbraamschijf alvorens hem te gebruiken. Gebruik geen afgebrozen, gesprongen of anderszins beschadigde producten.
eisen van

AANWIJZING

Diamantschijven要去en worden verwangen zodia de snij- resp. slijpprestatie merkbaar afneemt. In het alge-tien is dit het geval als de hoogte van de diama-menten minder dan 2 mm is. Andere schijftypen moe-WORDen verwangen zodia de snijprestatie duidelijk afneemt of delen van de haakse slijpmachine (uit gezonde de schijf) tijdens de werkzaamheden met het werkmateaal in contact komen. Abrasieve doorslijpschijven要去e bij dat floop van de vervaldatum worden verwangen.

1. ATTENTIE In de spanflens is een O-ring geplastedraid. In dit geval de snelspanmoer Kwick-Lock Ontbreek deze O-ring of is hij beschadigmedlande spansleutel loszetten (niet met een buistang).

Plaats de spanflens op de slijpspil.

1. Plaats het inzetgereedschap.
2. Breng de spanmoer overeenkomstig het aangebrachte gereedschap aan11.
3. ATTENTIE De spel-arrêteerknop mag alleen een stilstaande slijspil geactiveerd worden. Druk de spindelblokeerknop in en houddez drukt.
4. Draai met de spansleutel de spanmoer vast verwolgens de spindelblokkearknop los.
5. Voor de demontage van het inzetgereedschap u de stappen in omgekeerde volgordeuit.

6.4 Inzetgereedschap met snelspanmoer Kwick Lock

ATTENTIE

Erop letten dat de Kwick-Lock snelspanmoer de werkzaamheden geen contact met de ond maakt. Gebruik geen beschadigde Kwick-Lock spanmoeren.

AANWIJZING

In planta van de spanmoer kan de snelspanmo Lock worden gezruikt. Hiermee kuren doorslijpszonder gereedschap worden gewisseld.

6.4.1 Montage en demontage inzetgereedschap met snelspanmoer Kwick-Lock 12

AANWIJZING

De pijl aan de bovenkant moet zich binnen de kering bevinden. Wort de snelspanmoer Kwick-L vastgezet zonder dat de pijl zich binnen de in ring bevindt, dan kan deze nicht meer met de

1. Reinig de spanflens en de snelspanmoer Kwick-Lock.

2. ATTENTIE In de spanflens is een O-ring geplaatst. Ontbreekt deze O-ring of is hij beschadigd, da bij要去 de spanflens worden verrangen.
   Plaats de spanflens op de slijpspil.

3. Ze. ineats het inzetgereedschap.

4. Schroef de snelspanmoer Kwick-Lock (opschrift in en laestgeschroefde toestand zichtaar) vast tot hij op de afbraamschijf bevestigd is.
   5 Voet ATTENTIE De spel-arreteerknop mag alleen bij een stilstaande slijspil geactiveerd worden.

Druk de spindelblokkearknop in en houd deze ing drukt.

1. Draai de afbraamschijf met de hand rechtsom kractig door tot de snelspanmoer Kwick-Lock vast aagedraaid is en LAST verwolgens de spindelblokkeerKnop los.
   Eergrond Voor de demontage voert u de stappen in omge- nei keerde volgorde uit.

6.5 Transmissiekop draaien 18

erAANWKZING

chinen in elke situatie veilig en zonder vermoeidheid te den werken, (bijv. aan-/uitschakelaar maar boven) kan de transmissiekop in vier stappen van 90^ worden verstelve

1. Reinig het apparatusat.
2. Verwijder de zijhandgreep van het apparatusat.
3. Verwijder de vier schroeven van de transmissiekop.
4. Draai de transmissiekop, zonder hem maar voren
   exmarke van het apparaat te trekken, in de gewenste pos
   and Bewertig de transmissiekop met de vier schroeven.
5. Monteer de zichhandgreep.

7 Bediening

AANWIJZING

Pas de positie van de beschemkap aan de e betreffende werkfase aan.

GEVAAR

Draag oorbeschemers. De inwerking van geluid gehoorbeschadiging veroorzaken.

ATTENTIE

De gesloten zichde van de beschermkap要去 waar de bediener wijzen.

WAARSCHUWING

Nieuw slijpgereedschap bij max. nullasttoerental in een afgezet werkgebied minstens 30 seconden een testloop lately draaien.

WAARSCHUWING

dHetvaappdeaat Niet gebruiken als het plotseling of I schokken start.De möglichkheid bestaat dat de elektronica defect is. Laat het apparaat direct door de erke Hilti-service repareren.

kan

WAARSCHUWING

Sleuven in dragende wanden of andere structuren kunnen de statica beinvloeden, vooral bij het scheiden vaalijdeningsijzer of dragerelementen. Voor het begin van

de werkzaamhedendeverantwoordelijke staticus, chitekten of de directie raadplegen.

WAARSCHUWING

De netspanning dient overeen te komen met vens op het typeplaatje van het apparaat. A waarop 230 V staat aangegeven konnen met worden gezruikt.

WAARSCHUWING

Gebruik het apparaat.altijd met de zijhandgre
tioneel met de beugelgrep).

ATTENTIE

Zet losse werkstukken vast met een spannrie. een bankschoef.

WAARSCHUWING

Tijdens het slijpen kan er materiaal aftsplinteren. een veiligheidsbril.

ATTENTIE

Wanner het apparaat zonder stofafzuging wobruikt, dient u bij werkzaamheden waarbij stokomt een Licht stofmasker te dragen.

WAARSCHUWING

Raak geen roterende delen aan. Schakel het pas in het werkgebied in. Het aanraken van delen, met name roterend gereedschap, kan lich letsel tot gevolg hebben.

ATTENTIE

Het gereedschap kan te heet worden door het Gebruik werkhand Schoenen bij het wisselen va reedschap!

ATTENTIE

Het apparaat heeft overeenkomstig zichen gebruiksdo een hoog toerental. Gebruik de zijhandgreep et altijd met twee handen aan het apparaat. De moet voorbereid zich op plotseling blokkerend geschap.

ATTENTIE

Door de bewerking van de ondergrond kan er aal aftsplinteren. Draag een veiligheidsbril, werk schoenen en, wanner u geen stofafzuiiging g

eenlicht stofmasker.Afgesplinterd materiala karnelijk letsel en oogletsel veroorzaken.

ARWAARSCHUWING

Bij doorslijpwerkzaamheden de schijf in het dooreijt gebied Niet op+zijn kant zetten en het apparaat te sterk belasten. Anders kan het apparaat tot stilsta de gege een terugslag veroorzaakt worden of de schijf paraten. 220 V

ATTENTIE

Neem pauzesendoeontspannings-envingeroefenin-gen, voor een bete doorbloeding van uw vingers. p (op-

WAARSCHUWING

Houd brandbare materialen ver van het werkbereik.

atng afbramen

ATTENTIE

Gebruik nooit doorslijpschijven voor het afbramen.

Draag

Meteenaanzethoekvan5°tot30°wordt bijhetafb het besteseresultaatbereikt.Beweeg het apparaat met matige druk heen en weer.Daardoor wordt het werks Niet te warm,verkleurt het Niet en ontstaan er geen groven.

7.2 Doorslijpen

Werk bij het doorslijpen met een matige aanzet en apparaparaat resp. de doorslijpschijf Niet (circa 90^ of Proterendyvlak). Profielen enkleine vierkante buizen worden lamelijkbeste doorgeslepen door te beginnen bij de kleir doorsnede.

7.3 In-/uitschakelen gebruik.

n 7g31 Inschakelen

1. Steek de stekker in het stopcontact.
2. Druk op hetijkenste gedeelte van de aan-/uitschakelaar.

en Schuif de aan-/uitschakelaar maar voren. 4wergrendel de aan-/uitschakelaar. gebruiker

e93.2 Uitschakelen

Druk op hetijkenste gedeelte van de aan-/uitschakel: De aan-/ uitschakelaar springt in deuit-stand.

materi- 74 Herstartblokkering. feANWJZING

Wehaer u bij een vergrendelde aan-/uitschakelaar de netstekkeruit het stopcontact haalt en hem er verwolg. weer in steekt, start het apparaat Niet. U要去 eerst spanningsloze toestand de vergrendeling opheffen en pas daarna de netstekker in het stopcontact steken.

8 Verzorging en onderhoud

ATTENTIE

Haal de stekker uit het stopcontact.

8.1 Reiniging van het apparatus

GEVAAR

Bij extremegebruiksomstandigheden kan er bij de king van metaal geleidende stof in het apparaat afgezet. De beschemende isolatie van het appar worden aangetast. In zulke geallen worden het bevolen een stationaire afzuiginrichting te gebi de ventilatiesleuven vaak schoon te makeen er lekstroombeveiligingschakelaar (RCD) voor te so kelen.

nI

De buitenste behuizing van het apparaat is gen stootvaste kunststof. Het greepgedeelte is van emeer.

Gebruik het apparaat nooit met verstopte ventilatieven! Reinig de ventilatiesleuven regelmatig voorzijmet een droge borstel. Voorkom dat er vreemde in het apparaatbinnendringt. De motorventilator zui in de behuizing en een sterke opeenhoping van stof (bijv. metaal, koolstofvezel) kan leiden tot e gevaren. Reinig de buitenkant van het apparaat tig met een Licht bevochtigde poetsdoek. Gebruip sproeiapparaat, stoomstraalapparaat of stromend wter voor het reinigen! De elektrische veiligheid wa apparatusaat kan daardoor in gevaar komen. Houd

gedeelten van het apparaat algijd vrij van olie en vet Gebruik geen siliconenhoudende reinigingsmiddelen.

AANWIJZING

Het freqent bewerken van geleidende materialen (bijv. metaal, koolstofvezels) kan leiden tot verkorte onderhoudsintervallen. Houd de individuele risicoanalyse van de werkruimte in het oog. Worden

aBn? Onderhoud

WARSCHUWING

Gebruik het apparaat Niet wanner er onderdelen Beschadigd zichn of bedieningselementen Niet correct functioneren. Laat het apparaat door de Hilti-service repareren.

taakt van

WAARSCHUWING

Reparaties aan elektrische onderdelen mogen alleen
eer een elektrotechnicus worden uitgevoerd.

Caterierer regelmatig alle externe delen van het appar.
gigtp stotschadigingen en ga na of alle bedieningselemente.
geledwerken.
dektrische

regalma- 8.3 Controle na schoonmaak- en k geen onderhoudswerkzaamheden

Nah schoonmaak- en onderhoudswerkzaamheden moet
worden gecontroleerd of alle beschemende delen van
het apparaat zich aangebracht en fouloos functioneren.

9 Foutopsoring

Fout Mogelijkeoorzaak		Oplossing
Apparaat start nicht.	Netstroomvoorziening onderbroken.	Ander elektrisch gereedschap inbren-gen, functie controleren.
	Netsnoer of stekker defect.	Door een elektrotechnicus latent con-troleren en eventuele verwangen.
	Koolborstels versleten	Door een elektrotechnicus latent con-troleren en eventuele verwangen.
Apparaat heeft geen volledig vermogen.	Verlengsnoer met tekleine diameter. Een verlengsnoer met voldoende d meter gebruiken.

10 Afval voor hergebruik recyclen

Hilti-apparaten zijn voor een groot deel vervaardigduit materiaal dat kan worden gerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Overeenkomstig de Europese richtig inzake oude elektrische en elektronische apparaten en de toe-passing waarvan binnen de nationale wetgeving, dient gebrukt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recyclingbedrijf dat voldoet aan de gemilieu-eisen.

11 Fabrieksgarantie op apparatuur

Hilti garandeert dat het geleverde apparaat geen materiaal- of fabricagefouten heeft. Deze garantie geldt onder de voorwaarde dat het apparaat in overeenstemming met de handleiding van Hilti gebediend, verzorgd en schoongemaaakt worden, en de technische uniformiteit gehandhaafd is, d.w.z. er alleen origineel Hilti-verbruiksmateriaal en origin Hilti-toebehoren en -reserveonderdelen voor het apparaat zichen gezruikt.

Deze garantie omvat de gratis reparatie of de verwanging van de defecte onderdelen tijdens de levensduur van het apparaat. Onderdelen die aan slijtage onderhevig zich, vallen Niet onder deze

Verdergaande aanspraak is uitgesloten voor zo, geen dwingende nationale voorschriften zijn die

van afwijken. Hilti is met name Niet aansprakelijk directe of indirecte schade als gevolg van gebreke verliezen of kosten in samenhang met het gebruik beafiktde onmogelijkheid van het gebruik van het app daat voor welk doel dan ook. Stilzwijgende g nl door gebruik of geschiktheid voor een bepaal hel nadrukkelijk uitgesloten.

Voor reparatie of verranging moeten het toestel of de treffende onderdelen onmiddelijk na vaststelling van he graftect maar de verantwoordelijkke Hilti-marktoranisatie gewonden gezonden.

ormale garante. garantie omvat alle garantieverplichtingen van de kant van Hilti en verrangt alle vroegere of gelijktijdige geschrittelijk of mondelinge verklaringen betreffende ga- erhines.

12 EG-conformiteitsverklaring (origineel)

Omschrijving:		Haakse slijper
Type:	DCG	125-S/ DAG	125-
		DAG	125-SE
Bouwjaar:			2006

Als de uitsluitend verantwoordelijken voor dit proverklaren wij dat het voldoet aan de volgende ten en normen: 2006/42/EG, 2004/108/EG, 2011/EN 60745-1, EN 60745-2-3, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

Paolo Luccini

Technische documentatie bij:
