GEBRUIKSAANWIJZING 543AE15 HUSQVARNA

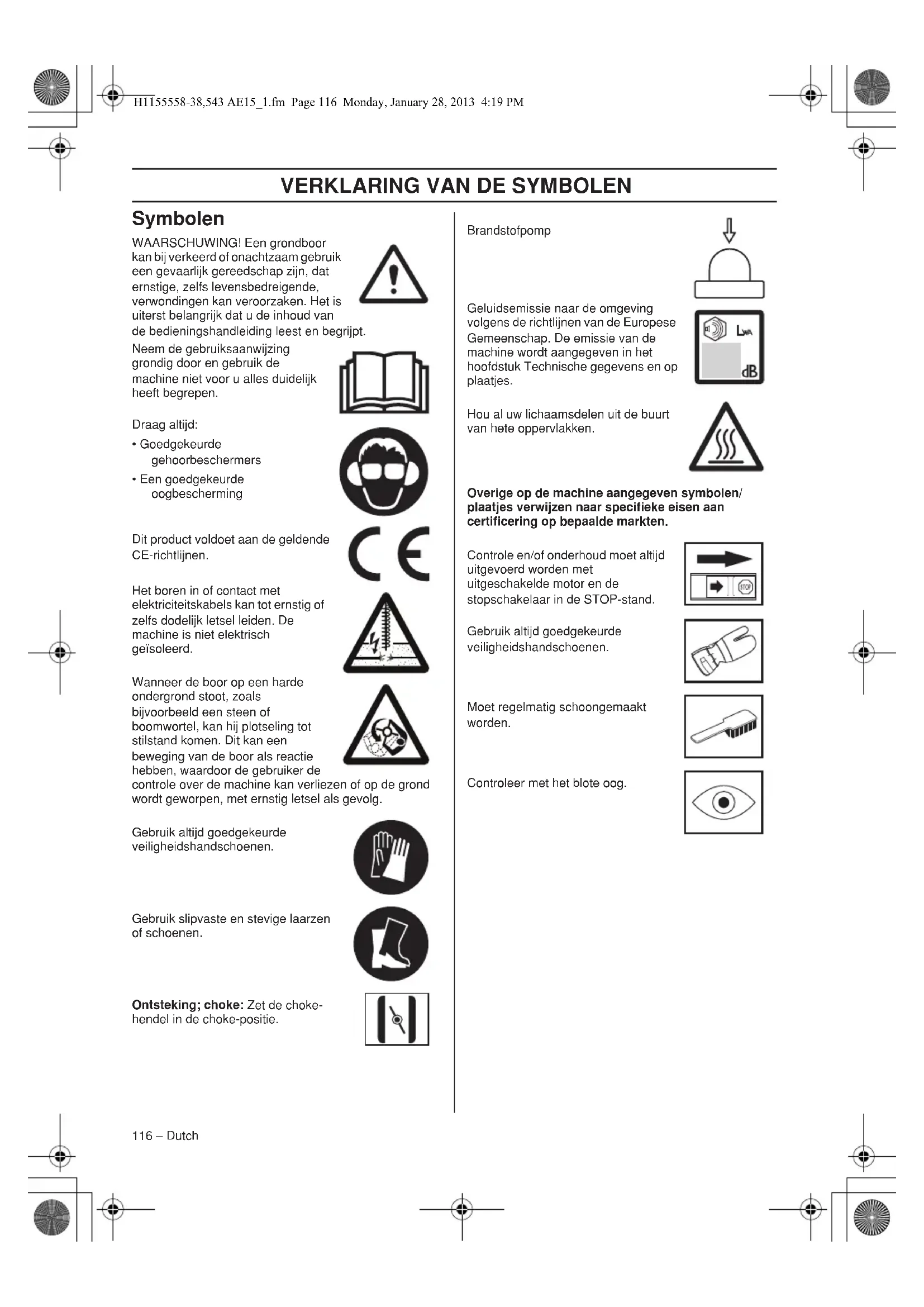

• Een goedgekeurde oogbescherming Dit product voldoet aan de geldende CE-richtlijnen. Het boren in of contact met elektriciteitskabels kan tot ernstig of zelfs dodelijk letsel leiden. De machine is niet elektrisch geïsoleerd. Wanneer de boor op een harde ondergrond stoot, zoals bijvoorbeeld een steen of boomwortel, kan hij plotseling tot stilstand komen. Dit kan een beweging van de boor als reactie hebben, waardoor de gebruiker de controle over de machine kan verliezen of op de grond wordt geworpen, met ernstig letsel als gevolg. Gebruik altijd goedgekeurde veiligheidshandschoenen. Gebruik slipvaste en stevige laarzen of schoenen. Ontsteking; choke: Zet de choke- hendel in de choke-positie. Brandstofpomp Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes. Hou al uw lichaamsdelen uit de buurt van hete oppervlakken. Overige op de machine aangegeven symbolen/ plaatjes verwijzen naar specifieke eisen aan certificering op bepaalde markten. Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand. Gebruik altijd goedgekeurde veiligheidshandschoenen. Moet regelmatig schoongemaakt worden. Controleer met het blote oog. H1155558-38,543 AE15_1.fm Page 116 Monday, January 28, 2013 4:19 PMINHOUD Dutch – 117 Inhoud Voor het starten moet u rekening houden met de volgende punten: Lees de gebruiksaanwijzing aandachtig.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik daarom altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een grondboor kan bij verkeerd of onachtzaam gebruik een gevaarlijk gereedschap zijn, dat ernstige, zelfs levensbedreigende, verwondingen kan veroorzaken. Het is uiterst belangrijk dat u de inhoud van de bedieningshandleiding leest en begrijpt. H1155558-38,543 AE15_1.fm Page 117 Monday, January 28, 2013 4:19 PM118 – Dutch INLEIDING Beste klant! Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is. Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren. We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle tevredenheid zult waarderen. Door de aankoop van één van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats. Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen. Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt! Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. H1155558-38,543 AE15_1.fm Page 118 Monday, January 28, 2013 4:19 PMDutch – 119 WAT IS WAT? Wat is wat?

1 Olie bijvullen 2 Luchtfilterdeksel 3 Chokehendel 4 Gashendel 5 Overbrenging 6 Boor (Als accessoire verkrijgbaar.) 7 Messen (Als accessoire verkrijgbaar.) 8 Snijuitrusting 9 Startgasknop 10 Stopschakelaar 11 Starthendel 12 Brandstofpomp 13 Brandstoftank 14 Bougiekap en bougie 15 Cilinderkap 16 Gebruiksaanwijzing 17 Combisleutel H1155558-38,543 AE15_1.fm Page 119 Monday, January 28, 2013 4:19 PMALGEMENE VEILIGHEIDSINSTRUCTIES 120 – Dutch Belangrijk Persoonlijke veiligheidsuitrusting GEHOORBESCHERMING U moet gehoorbescherming met voldoende dempvermogen dragen. OOGBESCHERMING Gebruik van veiligheidsbril of vizier verplicht. HANDSCHOENEN Draag handschoenen indien nodig, b.v. wanneer u de snijuitrusting monteert. LAARZEN Gebruik slipvaste en stevige laarzen of schoenen. BELANGRIJK! De machine is uitsluitend bedoeld voor het boren in grond. Mogelijk zijn er nationale wettelijke voorschriften van toepassing op het gebruik van deze machine. Onderzoek welke wetgeving van toepassing is op de plaats waar u werkt voordat u de machine in gebruik neemt. Gebruik nooit een machine die zo gewijzigd is dat ze niet langer overeenkomt met de originele uitvoering. Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden. Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”. Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud. Alle kappen en beschermkappen moeten gemonteerd zijn voor de start. Zorg ervoor dat ontsteker en ontstekingskabel onbeschadigd zijn om het risico van elektrische stoten te voorkomen. Let erop dat tijdens de werkzaamheden niemand binnen een straal van 5 meter komt. Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging. BELANGRIJK! Een grondboor kan bij verkeerd of onachtzaam gebruik een gevaarlijk gereedschap zijn, dat ernstige, zelfs levensbedreigende, verwondingen kan veroorzaken. Het is uiterst belangrijk dat u de inhoud van de bedieningshandleiding leest en begrijpt. Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt. H1155558-38,543 AE15_1.fm Page 120 Monday, January 28, 2013 4:19 PMALGEMENE VEILIGHEIDSINSTRUCTIES Dutch – 121KLEDINGDraag nooit wijde kleding, sjaals, sieraden of andere zaken die kunnen worden vastgegrepen door de boor. Zorg ervoor dat uw haar niet lager dan uw schouders hangt.EHBO-KITU moet altijd een EHBO-kit bij de hand hebben. Veiligheidsuitrusting van de machine In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats. Stopschakelaar De stopschakelaar moet gebruikt worden om de motor uit te schakelen.Start de motor en controleer of de motor wordt uitgeschakeld wanneer de stopschakelaar in de stopstand wordt gezet. Geluiddemper De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker.In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebben daarom de geluiddempers uitgerust met een zogenaamd vonkenopvangnet. Controleer of de geluiddemper van uw machine uitgerust is met zo’n net.Voor geluiddempers is het erg belangrijk dat de controle-, onderhouds- en service-instructies gevolgd worden.Gebruik de machine nooit wanneer de geluiddemper defect is.Controleer regelmatig of de geluiddemper vastzit in de machine.Als de geluidddemper van uw machine uitgerust is met een vonkenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstopt net leidt tot BELANGRIJK!Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolleerd en onderhouden worden zoals beschreven in dit hofdstuk. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.H1155558-38,543 AE15_1.fm Page 121 Monday, January 28, 2013 4:19 PMALGEMENE VEILIGHEIDSINSTRUCTIES 122 – Dutch oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt. Messen Controleer de messen. Gebruik nooit botte, gebarsten of beschadigde messen. Zorg ervoor dat de messen goed zijn bevestigd. Het mes wordt tijdens het fabricageproces geslepen door middel van een geavanceerde methode. Dit betekent dat het mes daarna niet opnieuw kan worden geslepen op een conventionele manier. Voor een juiste werking van uw machine, moeten versleten messen worden vervangen door nieuwe exemplaren.

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de carburateur is beschadigd.

WAARSCHUWING! Denk erom dat: De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal! H1155558-38,543 AE15_1.fm Page 122 Monday, January 28, 2013 4:19 PMMONTEREN Dutch – 123 Montage van handvat

• Schroef de linker handgreep op de steun aan het frame en draai de steun stevig vast. De boor monteren

• Verschuif de ringklem (A) en verwijder de borgpen (B) uit de boor.

• Breng de boor (C) aan op de uitgaande as (D).

• Breng de borgpen aan en verschuif de ringklem zodat deze de borgpen bedekt.

H1155558-38,543 AE15_1.fm Page 123 Monday, January 28, 2013 4:19 PMBRANDSTOFHANTERING 124 – Dutch Brandstofveiligheid Start de machine nooit: 1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzineresten verdampen. 2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep. 3 Als de machine brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage. Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.

• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.

• Om een ongewenste start van de motor te voorkomen, moet de bougiekap altijd worden verwijderd wanner de machine voor lange tijd wordt opgeborgen, wanneer de machine niet onder toezicht staat en bij alle voorkomende servicemaatregelen. Brandstof N.B.! De machine is uitgerust met een tweetaktmotor; gebruik daarom altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen van kleine brandstofhoeveelheden zullen zelfs kleine afwijkingen van invloed zijn op de mengverhouding. Benzine N.B.! Gebruik altijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uitgerust met een katalysator (zie hoofdstuk Technische gegevens) moet altijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator. Waar milieuvriendelijke benzine, de zog. alkylaatbenzine, verkrijgbaar is, moet deze gebruikt worden. Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.

• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken. Tweetaktolie

• Voor de beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die speciaal wordt gemaakt voor onze luchtgekoelde tweetaktmotoren.

• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil (aangeduid met TCW).

• Gebruik nooit olie bedoeld voor vier-takt motoren.

• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

• Mengverhouding 1:50 (2%) met HUSQVARNA tweetaktolie. 1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificeerd voor JASO FB/ISO EGB.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico’s.

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering. H1155558-38,543 AE15_1.fm Page 124 Monday, January 28, 2013 4:19 PMBRANDSTOFHANTERING Dutch – 125 Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.• Meng niet meer brandstof dan voor max. 1 maand nodig is.• Als u de machine gedurende een langere tijd niet gebruikt, moet u de brandstoftank leeg maken en hem schoonmaken. Tanken
• Gebruik een benzinetank met overvulbescherming.• Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank kunnen defecten veroorzaken.• Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult. Benzine, literTweetaktolie, liter2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60 WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof.Tank nooit terwijl de motor draait.Stop de motor en laat hem voor het tanken enkele minuten afkoelen.Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwijnt.Draai de dop van de tank goed vast na het tanken.Haal de machine altijd weg van de tankplaats en -bron voordat u hem start.H1155558-38,543 AE15_1.fm Page 125 Monday, January 28, 2013 4:19 PMSTARTEN EN STOPPEN 126 – Dutch Controle voor het starten

• Controleer de messen. Gebruik nooit botte, gebarsten of beschadigde messen.

• Controleer of de machine volledig bedrijfsklaar is. Controleer of alle moeren en bouten goed vastgedraaid zijn.

• Controleer of de snijuitrusting altijd stopt, wanneer de motor stationair loopt.

• Gebruik de machine alleen voor het beoogde doel.

• Controleer of de handvat- en veiligheidsfuncties in orde zijn. Gebruik nooit een machine waarbij een onderdeel ontbreekt of die, buiten de specificatie om, gewijzigd is.

• Alle kappen moeten juist gemonteerd zijn en zonder gebreken voor de machine wordt gestart. Starten en stoppen Koude motor Ontsteking: Zet de stopschakelaar in de startpositie. Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft niet helemaal gevuld te worden. Choke: Zet de choke-hendel in de choke-positie. Startgas: Zet de gasregeling in de startstand door eerst de gashendel en vervolgens de startknop (A) in te drukken. Laat vervolgens eerst de gashendel los en dan de startknop. De startgasfunctie is nu geactiveerd. Druk opnieuw de gashendel in om de motor weer stationair te laten draaien. Warme motor Volg dezelfde startprocedure als voor de koude motor, maar zonder de chokehendel in de chokestand te zetten. Starten Houd de machine met uw linkerhand verticaal. Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de starthaken grijpen in) en maak vervolgens snelle en krachtige trekbewegingen. Druk de chokehendel onmiddellijk in wanneer de motor ontsteekt, en herhaal de startpogingen tot de motor start.

WAARSCHUWING! Verplaats de heggenschaar altijd ca. 3 m van de plaats waar u de tank bijgevuld heeft, voordat u de motor start. Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken. Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen.

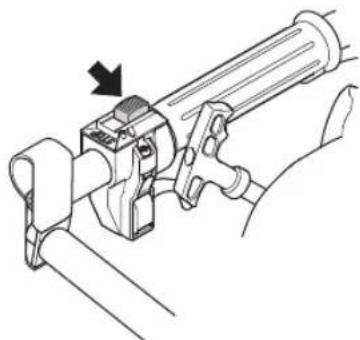

WAARSCHUWING! Wanneer de motor wordt gestart met de chokehendel in de choke- of startgasstand begint de snijuitrusting direct te draaien. H1155558-38,543 AE15_1.fm Page 126 Monday, January 28, 2013 4:19 PMSTARTEN EN STOPPEN Dutch – 127 N.B.! Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden. N.B.! Plaats geen enkel lichaamsdeel op het gemarkeerde vlak. Contact kan leiden tot brandwonden aan de huid of een elektrische schok wanneer het ontstekingsmechanisme kapot is. Gebruik altijd handschoenen. Gebruik nooit een machine met een kapot ontstekingsmechanisme. Stoppen De motor wordt uitgezet door de stopschakelaar naar stopstand te schuiven. H1155558-38,543 AE15_1.fm Page 127 Monday, January 28, 2013 4:19 PMARBEIDSTECHNIEK 128 – Dutch Algemene werkinstructies Veiligheidsvoorschriften voor uw omgeving

• Laat nooit kinderen de machine gebruiken.

• Let erop dat tijdens de werkzaamheden niemand binnen een straal van 5 meter komt.

• Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen. Veiligheidsvoorschriften tijdens het werk

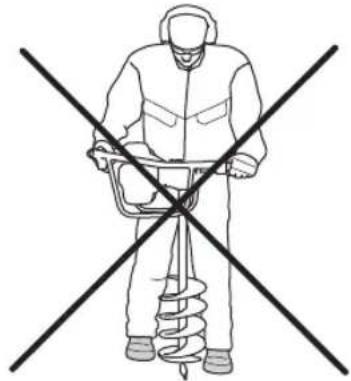

• Let erop dat u tijdens het werken altijd op een veilige en stabiele ondergrond staat.

• Gebruik altijd beide handen om de machine vast te houden.

• Gebruik uw rechterhand om de gashendel te bedienen.

• Zorg ervoor dat uw handen en voeten niet bij de snijuitrusting komen als de motor draait.

• Begin te boren met half gas en voer geleidelijk het motortoerental op zodat de boor in een vloeiende beweging in de grond dringt.

• Als de boor is vastgelopen in de grond en er niet meer uitgetrokken kan worden, stop dan de motor en draai de boor linksom.

• Schakel altijd de motor uit wanneer u klaar bent met boren.

• Wanneer u de motor hebt afgezet, moet u uw handen en voeten uit de buurt van de snijuitrusting houden tot ze helemaal gestopt is.

• Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controleer of de machine niet beschadigd is. Repareer eventuele beschadigingen. BELANGRIJK! In dit hoofdstuk worden de belangrijkste veiligheidsinstructies voor het werken met een grondboor beschreven. Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

WAARSCHUWING! De machine kan ernstige persoonlijke ongelukken veroorzaken. Lees daarom eerst de veiligheidsinstructies goed door. Leer hoe u de machine moet gebruiken.

WAARSCHUWING! Snijdend gereedschap. Raak het gereedschap niet aan zonder eerst de motor af te zetten.

WAARSCHUWING! Het boren in of contact met elektriciteitskabels kan tot ernstig of zelfs dodelijk letsel leiden. De machine is niet elektrisch geïsoleerd. Om het risico van elektrocutie uit te sluiten, dient u vóór het boren te controleren dat er geen ondergrondse leidingen of kabels op de boorplaats aanwezig zijn. Neem contact op met uw nutsbedrijf of gemeente voor informatie over de locatie van kabels en leidingen. Stel indien nodig de werkelijke locaties vast met behulp van apparatuur zoals kabeldetectoren en door voorzichtig greppels te graven. H1155558-38,543 AE15_1.fm Page 128 Monday, January 28, 2013 4:19 PMARBEIDSTECHNIEK Dutch – 129 Veiligheidsvoorschriften na het voltooien van de werkzaamheden

• Vóór reinigen, repareren of inspecteren moet u erop letten dat de snijuitrusting gestopt is. Haal de startkabel van de bougie.

• Draag altijd dikke handschoenen wanneer u de messen vervangt. De messen zijn zeer scherp en kunnen gemakkelijk snijwonden veroorzaken.

• Bewaar de machine buiten het bereik van kinderen.

• Gebruik bij reparatie alleen originele reserveonderdelen.

WAARSCHUWING! Wanneer de boor op een harde ondergrond stoot, zoals bijvoorbeeld een steen of boomwortel, kan hij plotseling tot stilstand komen. Dit kan een beweging van de boor als reactie hebben, waardoor de gebruiker de controle over de machine kan verliezen of op de grond wordt geworpen, met ernstig letsel als gevolg. Om het gevaar van letsel te beperken dient u de boor altijd stevig vast te houden om een dergelijke beweging te kunnen opvangen.

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die gekoppeld kunnen worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, ”kriebels” , ”speldeprikken”, pijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico’s kunnen bij lage temperaturen toenemen. H1155558-38,543 AE15_1.fm Page 129 Monday, January 28, 2013 4:19 PMONDERHOUD 130 – Dutch Carburateur Afstellen van stationairtoerental (T) Controleer of het luchtfilter schoon is. Als het stationair lopen correct is ingesteld, mag de snijuitrusting niet draaien. Als er afstelling nodig is, moet de T-schroef met draaiende motor worden dichtgedraaid (met de klok mee) totdat de snijuitrusting begint te draaien. Draai de schroef open (tegen de klok in) totdat de snijuitrusting stopt. Het correcte stationair toerental is bereikt wanneer de motor in alle posities regelmatig loopt, met een goede marge ten opzichte van het toerental waarbij de snijuitrusting begint te draaien. Geluiddemper De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonken die droge en ontvlambare materialen in brand kunnen steken. Bepaalde geluiddempers zijn voorzien van een speciaal vonkenopvangnet. Indien uw machine uitgerust is met zo’n geluiddemper, moet u het net minstens één keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel. Bij geluiddempers zonder katalysator moet het net één keer per week worden gereinigd en zo nodig worden vervangen. Als het net is beschadigd, moet het worden vervangen. Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg. N.B.! Gebruik de machine nooit als de geluiddemper in slechte staat is. Luchtfilter Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur

• Moeilijkheden bij het starten

• Onnodige slijtage van de motoronderdelen.

• Abnormaal hoog brandstofverbruik Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormaal stoffige omstandigheden werkt. Luchtfilter schoonmaken Verwijder het luchtfilterdeksel en het filter. Blaas schoon met perslucht. Na een lange gebruiksperiode kan het luchtfilter niet meer worden gereinigd. Daarom moet het filter regelmatig vervangen worden. Een beschadigd luchtfilter moet altijd vervangen worden.

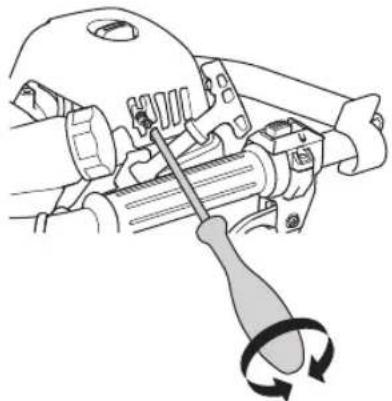

WAARSCHUWING! Als het stationair toerental niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd. H1155558-38,543 AE15_1.fm Page 130 Monday, January 28, 2013 4:19 PMONDERHOUD Dutch – 131 Brandstoffilter 1 BrandstoffilterAls de motor niet genoeg brandstof krijgt toegevoerd, controleer dan de tankdop en kijk of het brandstoffilter niet verstopt zit. Overbrenging Controleer telkens na 50 uur gebruik het oliepeil van de tandwielkast en ververs de olie indien nodig (SAE 80-90).• Zorg ervoor dat de boor verticaal staat.• Open olievuldop A en draai olievulschroef B los.• Vul de tandwielkast met olie. Het juiste oliepeil is bereikt als er een druppel olie uit het gat van schroef B komt.• Breng schroef B aan en sluit olievuldop A. Bougie De volgende factoren zijn van invloed op de conditie van de bougie:• Een incorrecte afstelling van de carburateur.• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).• Een vuil luchtfilter.Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controleer of de afstand tussen de elektroden 0,9-1,0 mm bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, vervangen worden.N.B.! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zog. radio-ontstoring heeft.

0,9 - 1,0 mm H1155558-38,543 AE15_1.fm Page 131 Monday, January 28, 2013 4:19 PM132 – Dutch ONDERHOUD Onderhoudsschema Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd. Onderhoud Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud Maak de machine uitwendig schoon. X Controleer of het handvat en het stuur heel zijn en goed vast zitten.

Controleer of de stopschakelaar werkt. X Controleer of de snijuitrusting niet roteert bij stationair draaien. X Maak het luchtfilter schoon. Vervang het indien nodig. X Controleer de messen. Gebruik nooit botte, gebarsten of beschadigde messen.

Controleer of de bouten en moeren en vastgedraaid zijn. X Controleer of er brandstof lekt uit motor, tank of brandstofleidingen.

Controleer de starter en het starterkoord. X Controleer of de trillingsdempingselementen niet beschadigd zijn.

Maak de bougie uitwendig schoon. Verwijder hem en controleer de afstand tussen de elektroden. Stel de afstand in op 0,9-1,0 mm of vervang de bougie. Zorg ervoor dat de bougie zog. radio- ontstoring heeft.

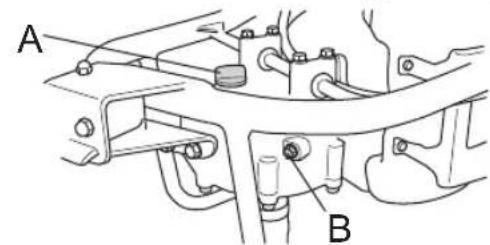

Controleer het oliepeil van de tandwielkast en vul indien nodig olie bij.

Bepaalde geluiddempers zijn voorzien van een speciaal vonkenopvangnet. Indien uw machine uitgerust is met zo’n geluiddemper, moet u het net minstens één keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel.

Controleer of het brandstoffilter niet is verontreinigd en of de brandstofleiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.

Controleer alle kabels en aansluitingen. X Controleer de koppeling, de koppelingsveren en koppelingstrommel op slijtage. Laat indien nodig bij een erkende servicewerkplaats vervangen.

Vervang de bougie. Zorg ervoor dat de bougie zog. radio- ontstoring heeft.

H1155558-38,543 AE15_1.fm Page 132 Monday, January 28, 2013 4:19 PMDutch – 133 TECHNISCHE GEGEVENS Technische gegevens Opm. 1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG. Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A). Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

40,1 Cilinderdiameter, mm 40,5 Slaglengte, mm 31,1 Stationair toerental, t/min 3000 Aanbevolen maximum toerental, omw./min. 12000 Max. motorvermogen volgens ISO 8893, kW/ omw./min. 1,5/9000 Geluiddemper met katalysator Nee Een toerentalgeregeld ontstekingssysteem Ja Ontstekingssysteem Producent/ontstekingssysteemtype CDI Bougie NGK CMR7H-10 Elektrodenafstand, mm 0,9-1,0 Brandstof-/smeersysteem Producent/carburateurtype Walbro WTEA Inhoud benzinetank, liter 0,75 Gewicht Gewicht, zonder brandstof en boorgereedschap, kg 9,3 Lawaai-emissie (zie opm. 1) Geluidsvermogen, gemeten dB(A) 106 Geluidsvermogen, gegarandeerd L

dB(A) 108 Geluidsniveau (zie opm. 2) Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868, dB(A): Equivalent geluidsvermogenniveau, gemeten volgens ISO 3744, dB(A)

Trillingsniveau (zie opm. 3) Equivalente trillingsniveaus (a hv,eq ) bij handvat, gemeten overeenkomstig EN ISO 22867, m/s

linker/rechter handvat: 9,5/11,1 H1155558-38,543 AE15_1.fm Page 133 Monday, January 28, 2013 4:19 PM134 – Dutch TECHNISCHE GEGEVENS EG-verklaring van overeenstemming (Alleen geldig voor Europa) Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de grondboor 543 AE15 met serienummers van 2012 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoet aan de vereisten van de volgende EU-richtlijnen: - van 17 mei 2006 "betreffende machines" 2006/42/EG - van 15 december 2004 ”betreffende elektromagnetische compatibiliteit” 2004/108/EEC. - van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100:2010, ISO 5349-1:2001, EN ISO 3744:2010, EN ISO 22868:2011 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. Het certificaat heeft nummer: 543 AE15 - SEC/13/2365 Huskvarna, 11 januari 2013 Bengt Frögelius, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.) H1155558-38,543 AE15_1.fm Page 134 Monday, January 28, 2013 4:19 PMSIMBOLOGIA Italian – 135 Simboli AVVERTENZA! Se usata in modo errato o incauto, la coclea può essere un attrezzo pericoloso, in grado di causare lesioni gravi o persino mortali. È estremamente importante leggere e comprendere il presente manuale dell’operatore. Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto. Usare sempre:
