Campus 350 RT - Grasmaaier Wolf Garten - Gratis gebruiksaanwijzing en handleiding

Veelgestelde vragen - Campus 350 RT Wolf Garten

GEBRUIKSAANWIJZING Campus 350 RT Wolf Garten

Originele gebruiksaanwijzing 27

1 Ontgrendelings-knop
2 In- en uitschakelaar
3 Bovenste handgreep met kabeltrekontlasting
4 Tweede handgreep
5 Vergrendeling telescoopsteel
6 Handwiel voor de instelling van de greephoogte
7 Snijdraad
8 Draadspoel
9 Tip-automaat

E

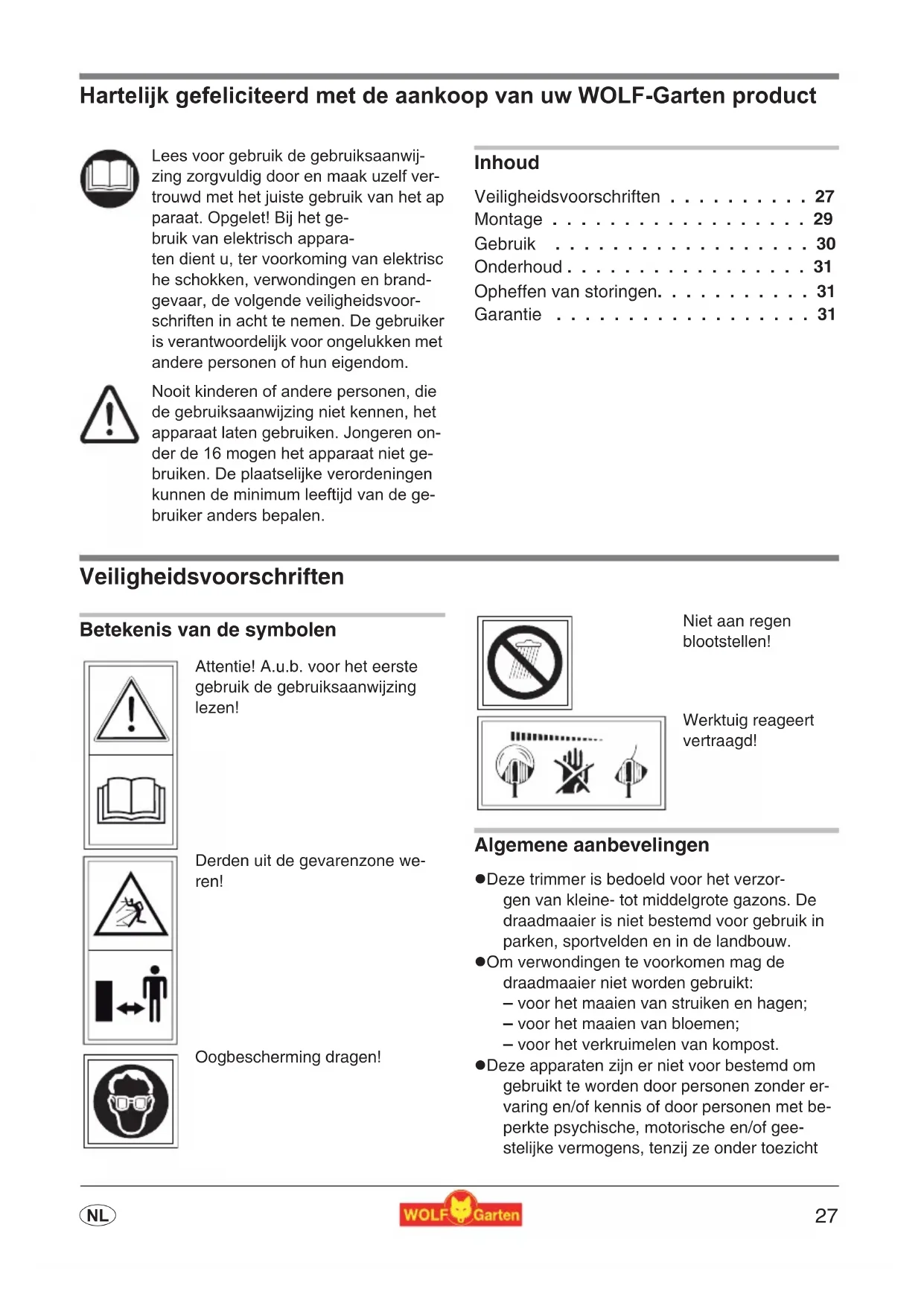

Hartelijk gefeliciteerd met de aankoop van uw WOLF-Garten product

Lees voor gebruik de gebruiksaanwij-zing zorgvuldig door en maak uzelf vertrouwd met het juiste gebruik van het apparaat. Opgelet! Bij het gebruik van elektrisch apparat-en dient u, ter voorkoming van elektrisc he schokken, verwondingen en brandgevaar, de volgende veiligheidsvoorschriften in acht te nemen. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom.

Nooit kinderen of andere Personen, die de gebruiksaanwijzing nicht kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen kuren de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Veiligheidsvoorschriften 27

Montage 29

Gebruik 30

Onderhoud. 31

Opheffen van storingen. 31

Garantie 31

Veiligheidsvoorschriften

Betekenis van de symbolen

Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwijzing lezen!

Derden uit de gezarenzone weren!

Niet aan regen bloatstellen!

Werktuig reageert
vertraagd!

Algemene aanbevelingen

• Deze trimmer is bedoeld voor het verzorgen vankleine-tot middelgrote gazons. De draadmaaier is Niet bestemd voor gebruik in parken, sportvelden en in de landbouw.

• Om verwondingen te voorkomen mag de draadmaaier nicht worden gebruikt:

• voor het maaien van struiken en hagen;
• voor het maaien van bloemen;

• voor het verkruimelen van kompost.

• Deze apparaten zich er nicht voor bestemd om gezebruikt te worden door personen zonder ervaring en/of kennis of door personen met beperkte psychische, motorische en/of geestelijkke vermogens, tenzij ze onder toezicht

staan of over het gebruik van deze apparaten werden geinstrueerd door personen die verantwoordelijk zijn voor hun veiligheid.

• Personen die jonger waren dan 16aar mogende apparaten Niet bedieren.
• Er mag nicht met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of die ren in de buurt�. U bent voor eventuele verwondingen verantwoordelijk.
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaier alleen bij droog waar gebruiken en Niet in de regen lately liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objecten uit het gazon. Letijdens het gebruik op onregelmatigheden.
• De verlangkabel dient regelmatig op beschadigingen en slijtage gecontroleerd te worden. Alleen gebruiken als de verlangkabel 100% in orde is.
• Het apparaat Niet gebruiken als de beschem-kap of andere onderdelen zwaar beschadigd zichn.
• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het verrangen van de onderdelen op de aanwijzingen.
• Voor het instellen of schoonmaken van het apparaat, of het controlleren van de aansluitkabel, het apparaat uitzetten en de stekker eruit halen.
• Voor het inschakelen van de machine en na botsingen, contrôleert u de machine op zichbare slijtage of beschadigingen en LASTUoodzakelijkke reparatiesuitvoeren.

Kabels

Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3× 1,5mm^2 en een max. lenghte van 25m

Rubber slangleidingen, nichtichter dan type HO7RN-F
-PVC slangleidingen, nichtichter dan type HO5VV-F (leidingen van dit type zichniet geschikt om constant in de open lucht gebruikt te worden -zoals bijv.: als onderaard

se leiding voor de aansluiting van een tuinstekkerdoos, een vrijpomp of voor opslag in de open lucht)

• Ze要去en beveiligdijken gegen opspattend water.
• Gebruik een aardlekbveiliging (RCD) met een lekstroom van maximaal 30mA .
• Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel Niet gegen randen, suntige of scherpe voorwerpen aan schuren. Klem de kabel Niet:tussen deuropingen of raamkiearen. Schakelvoorzieningen mogen Niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang).

Bij gebruik

Houdt algijd uw handen en voeten van de snij-voorziening weg, vooral wanner u de motor inschakelt.
Vermijd enig letsel aan elke voorziening, die dient voor het afsnijden van de draadlengte. Na het uittrekken van een neue draad houdt u de machine altijd in de normale werkpositie, voordat deze worden ingeschakeld.
- De draadmaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voorkomen.
- Altijd een veilige afstand van de draaiende draad innemen.
- Ogen beschemen!
Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag stevige schoenen en beschemuw benen door het dragen van een lange broek.
Bij het lopen van de ene maar de andere werkplek dient de motor uitgeschakeld te+zijn.
Wees vooral voorzichtig bij achteruitlopen.
Houdt de verlangkabel uit de buurt van de maaikop.
- Als de aansluitkabel gedurende het gebruik worden beschadigd, moet deze onmiddelijk van het net elektriciteitsnet geschaden is. Kabel Niet aanraken voordat deze van het geschaden is.
- Het apparaat bij rustpauzes nicht onbeheerd la-ten liggen. Berg het veilig op.
- De in het apparaat geinstalleerde schakelaars mogen Niet verwijderd worden of door middel van omleidingen uitgeschakeld worden.

Na het gebruik

• Verwijder na het gebruik de voedingsstekker en controllerer de machine op beschadigingen.
• Let op bij het uitschakelen, want de motor loopt nog even door.
  Wachten tot de motor stil staat.

• Het onderhoud en het reinigen van het apparaat mag alleen met een stilstaande motor gebeuren en indien het apparaat Niet更是 op de elektriciteit is geschakeld. Let op, alleen origine WOLF-Garten draadcassettes gebruiken. Montage-aanwijzigingen opvolgen.

• De draadmaaier mag nicht met stromend water en vooral Niet onder hoge druk gereinigd worden.

• Reparaties mogen alleen door een officiele WOLF-Garten werkplaats worden uitgevoerd.
• Let erop, dat luchtopeningen nicht zich verstopt.
  Berg de machine nicht op binnen handbereik van kinderen.

Afvalverwijdering

13/14

Afgedankte elektrische apparatuur mag Niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Montage

Veiligheidsschem bevestigen

1. Plaats het veiligheidsschem op de gastrimmer A.
2. Zet het veiligheidsschem vast m.b.v. de bevestigingsschroeven B.

Verwijder eerst de beschermkap van het draadmes Coordat u het apparaat start.

Grastrimmer monteren

Opmerking:

De grastrimmer kan worden gebruikt voor maaiwerkzaamheden en het bijwerken van de graskant(en) Noormeer informatie,zie hoofdstuk "Werkpositie",S.30).

Steek het bovenste deel van de grastrimmer in het onderste deel. De verbinding klikt hoorbaar vaE

i Grastrimmer demonteren

Om de werkstand te veranderen, kut u het bovenste en het onderste deel van de grac-trimmer waaruit elkaar trekken.

Campus 250 RT: Druk de beiden vergrendelingen op de gastrimmer samen F (1) en trek de twee onderdelen uit elkaar F (2).
Campus 350 RT: Druk de beiden vergrendelingen van de telescoopsteel in derichting van de pijl G) en trek de twee onderdelen uit elkaar 2)

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Greephoogte instellen (Campus 350 RT)

1. Draai het handwiel los (H).
2. Trek de telescoopsteel uit elkaar, tot de ideale greephoogte worden bereikt H2).
3. Draai het handwiel weer vast (h).

Kabel maar de trekontlasting leiden J K

De trekontlasting in de geleidingsgreep voorkomt dat de verlengingskabel los raakt.

Aansluiting op een stekkerdoos (230 V, 50 Hz)

• Sluit het apparaat alleen op stekkerdozen aan die met een zekering van 16 amp. traag (of LS-schakelaar type B) zijn beevilgid.

Aanwijzing: aardlekbbeeviligingsinrichting

Deze veiligheidsinrichtingen beschermen bij het aanraken van beschadigde kabels, isolatiefouten en in sommige gevaln ook bij het beschadigen van onder spanning staande leidingen gegen zwaar letsel.

Wij adviseren om het apparaat alleen op stekkerdozen aan te sluiten die met een aardleklebeveiligingsinrichting (RCD) met een aardlek van nicht meer dan 30mA zich beveiligd.
- Er bestaan uitbreidingspakketten voor oude installaties. Neem contact op met een elektricien.

Werkpositie

Vrijmaaien

1. Houd het apparaat vast aan de bovenkant en in het midden L
2. Zwaai het apparaat in een halve cirkel voor het lichaam (zonder grondcontact).

De optimale werkhoek voor het vrijmaaien is ca. 30^ M

Kantmaaien

De functie "Kantmaaien" maakt het möglichk om precies langs de randen van het grayscale te maaien.

1. Houd het apparaat vast aan de bovenkant en in het midden N
2. Ga met het apparaat langus de kant(en) van het gazon (zonder grondcontact).

Starten

Inschakelen

1. Druk de ontgrendeling in en houd deze vast P (1) - alleen bij Campus 350 RT.
2. Druk op de aan-/uitschakelaar cq. (2). P
3. Laat de ontgrendeling (R) los - alleen bij Campus 350 RT.

Uitschakelen

Voorlijk! Roterende draad

Het apparatusaat blijft nalopen!

Laat de aan-/uitschakelaar c. (2) IdR.

Maaitips

Bij hoog gras, langzaam en trapsgewijs maaien.

Draadafstelling Q

Tik met het lopende apparaat op een vaste ondergrond, bijv. een stoeptegel (aandrukspanning ca. 3 kg). De snijdraad (ca. 1,5 cm) worden automatisch verlangd.

Onderhoud

Algemeen

Voorzichtig! Roterende draad
Het apparaat blij nalopen!

• Ontkoppel de trimmer bij werkzaamheden aan het apparaat van het stroomnet!

Reiniging

Reinig voor of na iedere maaibeurt de ventilatieopeningen en verwijder de grasresten aan de onderkant van het apparaat.

Spuit het apparaat nooit met water af.

Opslag

Bewaar het apparaat op een droge plaats en buiten bereik van kinderen.

Draadspoel verwangen

Voorlichtig! Roterende draad
Het apparaat blijnt nalopen!

• Ontkoppel de trimmer bij werkzaamden aan het apparaat van het stroomnet!

• Spoeldeksel aan beiden kliksloten tegelijkertijd indrukken en verwijderen RS

• Draadspoel verwijderen . T
• Eventuele vuilresten verwijdersen.
• Draadspoel in de behuizing leggen . U

Om te vermijden, dat de spoeldraad per ongeluk afspoelt, de draadeinden van de neue spoel - voír het inleggen Niet UIT de bevestigingsssleuven nemen .V

1. Spoeldeksel zodanig op de draadopname-inrichting plaatsen, dat beiden kliksloten voelbaar vast klikken W

Voor het inschakelen: Gazontrimmer par- parallel met de bodem houden, waar anders gevaar voor lichamelijk letsel bestaat.

Opheffen van storingen

Probleem Mogeli	ke oorzaak Opheffen door
Tip-automaat functioniert nicht.	• Spoel leeg.	• Zie verwisselen van de draadcassette GT-RT (6070 096)
	• Snijdraad is gebroken en in de draad-box terecht gekomen.	• Verwijder de draadspoel en, indien no-dig, de draad opnieuw opwikkelen en de spoel terugplaatsen.
	• De snijdraad zit vast op de spoel.
	• Draad is om de spoel gesmolten.	• Gesmolten draad verwijderen en ver-volgens de draad waar geleidelijk op-winden en de cassetteeer monteren.

Opgelet! Bij alle overige storingen dient het apparaat bij een WOLF-Garten werkplaats aangeboden te worden.

Ontkoppel de trimmer vór iedere controle, reiniging of werkzaamheden aan de spoel van het stroomnet.

Garantie

In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of

produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.
