MANUALE UTENTE Campus 350 RT Wolf Garten

Istruzioni per l'uso originali 22

1 Tasto di sblocco
2 Interrutore per

avviare

3 Impugnatura superiore con eliminazione trazione cavo
4 Impugnatura centrale
5 Stelo telescopico di arresto
6 Manopola regolazione altezza impugnatura
7 Misuratore del filo
8 Cassetta filo
9 Regolazione automatica fine

NL

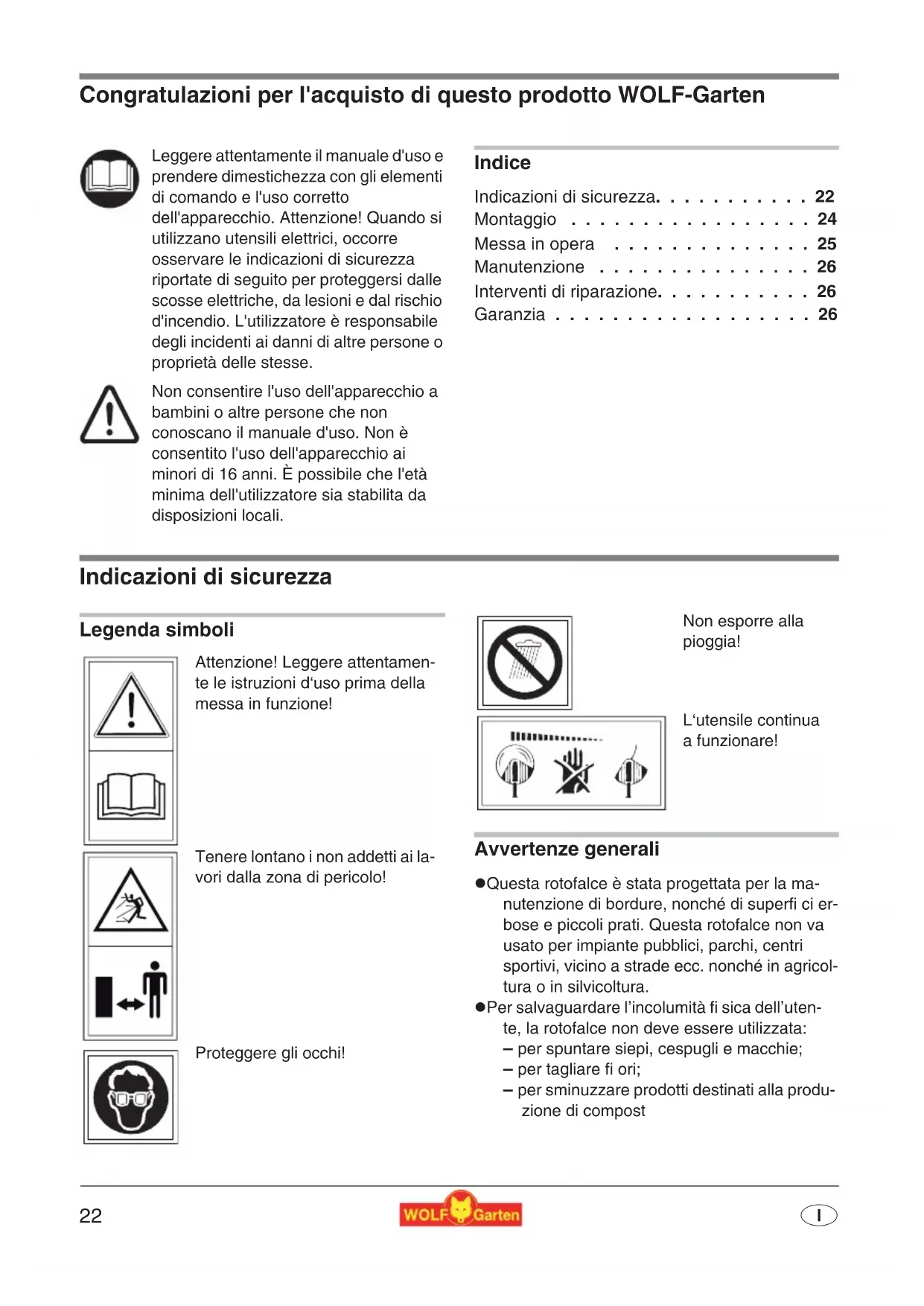

Congratulations per l'acquisto di quello prodotto WOLF-Garten

Leggere attendamente il manuale d'uso e prendere dimestichezza con gli elementi di lavoro e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzato utensili elettrici, occorre osservare leindicazioni di sicurezza riportate di seguito per proteggersi dalles scosse elettriche, da lesioni e dal rischio d'incendio. L'utilizzatore è responsabile degli incidenti ai danni di altre persono o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persona che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. è possibile che l'èta minima dell'utilizzatore sa stabilita da disposizioni locali.

Indice

Indicazioni di sicurezza. 22

Montaggio 24

Messa in opera 25

Manutenzione 26

Interventi di riparazione. 26

Garanzia 26

Indicazioni di sicurezza

Legendasimboli

Attenzione! Leggere attendamente le istruzioni d'uso prima della messa in funzione!

Tenere lontano i non addetti ai lavori alla zona di pericolo!

Proteggere gli occhi!

Non esporre alla pioggia!

L'utensile continua a funzionare!

Avvertenze generali

• Questa rotofalce è stata progettata per la manutenzione di bordure, nonché di superfici erbose e piccoli prati. Questa rotofalce non va usato per impiante pubblici, parchi, centri sportivi, vicino a strade ecc. nonché in agricoltura o in silvicoltura.

• Per salvaguardare l'incomità fi sica dell'uten
  te, la rotofalce non deve essere utilizzata:

• per spuntare siepi, cespugli e macchie;
• per tagliare fi ori;
• per sminuzzare prodotti destinati alla produzione di compost

• Questi appearecchi non sono destinati ad essere re usati da persone molto esperte e/o non informate o da persona con limitate capacità fisiche, sensoriali o mentali, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima istruzioni sulle modalità d'uso degli appearecchi.
  Gli apparecchi non possono essere azionati dai giovani di età inferiore a 16 anni.
• Interrompere la macchina se nelle vicinanze si trovano persone, soprattutto bambini o animali domestici.
  L'apparecchio non può essere messo in funzione se persone (in particolare bambini) o animali si trovano nelle sue immeditate vicinanze; sarete responsabili per i danni eventualmente provocati.
  Utilizzare la macchina solo durante il giorno oppure se vi è una buona illuminazione artificiale.
• Usare la rotofalce soltanto quando il tempo è asciutto e non lasciarla esposta.
  Non installare mai elementi di taglio in metallo.

Prima dell 'utilizzo

Ripulire l'erba da corpi estranei quali rametti, pietre,pezzi di ferro ecc.Fare attenzione ai corpi estranei anche durante la tosatura.
- Il cavo dell'alimentazione installato sull'esterno dell'apparecchio e la prolonga devono essere controllati regolarmente in relazione a eventuali danni ed allo stato di invecchiamento. Utilizzarli solo se sono in perfette condizioni.
Nonutilizzare mai l'apparecchio se vi sono dispositivi di sicurezza o copertura danneggiate.
- Per ragioni di sicurezza devono essere utilizzati sostanto ricambi originali o approvati dal produttore. Nella sostituzione, rispettore le istruzioni per l'installazione!
- Spagnere l'attrezzo e staccare la spina prima di regolare o pulire l'attrezzo o di controllare se il cavo di collegamento sia attorcigliato o daneggiato.
- Prima della messa in funzione e in seguito ad urto, eseguire un controllo accurato della machine per verifi care l'eventuale presenza di usura o dati, e fare eseguire i lavori di riparazione necessari.

Cavo

• Utilizzare esclusivamente prolonghe con una sezione di almeno 3 × 1,5 ~mm^2 e una lunghezza massima di 25 ~m :

• eventuali cavi in gomma flessibile devono essere del tipo HO7RN-F o superiore

• eventuali cavi in PVC devono essere del tipo HO5 VV-F o superiore (i cavi di quello tipo non sono adatti per l'impiego continuo all'aperto - come p. es. posa sotto terra per il collegamento di una presa elettrica da giardino, collegamento di una pompa per la ghetti o conservazione all'aperto.)

• Essi devono essere protetti dagli spruzzi d'acqua.

• Utilizzare un dispositivo di sicurezza per correnti di guasto (RCD) con una corrente di guasto di non除外 30mA .
  Fissare il cavo di collegamento allo sgrazio di tiraggio. Non far sfregare oggetti appuntiti o taglientiagli spigoli.Non schiacciare il cavo atraverso fessure della porta o spalti delle finestre.I dispositivi di commutazione non devono essere rimossi o superati (ad es. Attaccando la leva di lavoro al manico di guida).

Durante I'utilizzo

• Tenere sempre mani e piedi a una certa distanza dal dispositorio di taglio, in modo particolare quando si avvia il motore.
• Fare attentzione a evitare lesioni ad agli dispositivo che serve alla lunghezza del fi lo per tagliare. Dop o l'estrazione di un nuovo fi lo, mantenere sempre la macchina nella normale posizione di lavoro prima di metterla in funzione.
• La totofalce, quando vienne avviata, deve essere tenuta parallela al prato, per evitare incidenti.
• La distanza di sicurezza dal fi lo rotante deve essere rispetto alla while duringe l'utilizzo. NonMETTERE le mani nel filo rotante.
• Mettere gli occhiali di protezione!

• Indossare sempre abiti indicatei per il lavoro; non capi molto larghi ecc., che possono restare impigliati nel meccanismo di taglio. Calzaturre resistenti! Proteggere ancche le gambe (ad esempio mediante pantaloni lunghi).

• Durante il trasporto fi no ai singoli punti di utilizzo, è necessario spagnere il motore.

• Fare particolare attenzione quando si cammina all'indietro: c'è il pericolo d'inciampare!
• Tenere il cavo di alimentazione lontano dal meccanismo di taglio.
  Se il cavo elettrico viene danneggiato durante l'uso, staccare immediatamente la spina alla presa di corrente. Non toccare il cavo primadi aver molto la spina.
  Nelle pause tra i vari utilizzi non lasciare incustodita la rotofalce! Si raccomanda di tenerla in un luogo sicuro.
• I dispositivi di attivazione installati sull'apparecchio non devono essere rimossi o bypassati, ad esempio legando al manico l'interruttore con richiamo.

Dopo I'utilizzo

• Dopo l'utilizzo sfi sare la spina elettrica e controllare se la macchina ha subito dei danni.
• Al momento di riporlo fare: Attenzione! Il meccanismo di taglio continua a funzionare per un certo lasso di tempo!
• Attendere sempre che il meccanismo di taglio si fermi.

Le operazioni di manutenzione e pulizia dell'apparecchio, nonché la rimozione dei dispositivi di protezione ed ancora la sostituzione della cassetta del fi lo devono essere eseguite soltanto a motore spento ed a meccanismo di taglio disattivato, nonché a presa staccata dall'alimentazione di rete. Utilizzare sempre solo cassette fi lo originali WOLF-Garten, rispettoando le istruzioni d'uso.
- Il meccanismo di taglio a fi lo non deve essere pulito tanto l'acqua corrente ed in particolare non a forte pressione.
- Le riparazioni dell'apparecchio devono essere eseguite sostanto dai centri assistenza WOLF-Garten oppure da offi cine autorizzate.
- Verifi care che le aperture dell'aria siano perfettamente pulite.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Montaggio

Fissaggio dello schermo di protezione

1. Posizionare lo schermo di protezione sul trimmer per prato A
2. Fissare lo schermo di protezione con le viti di fissaggio B.

i Prima di arrivare l'apparecchio rimuovere lo schermo di protezione delle lame C

Montare il trimmer per prato

Avverenza:

Il trimmer per prato cui essere usato per il taglio libero il taglio dei bordi (p) maggiori informazioni si veda il capitolo "Posizione di lavoro", pag. 25).

• Collegare la parte superiore e la parte inferiore del trimmer per prato. All'innesto si avverte uno scatto D. E

Smontaggio del trimmer per prato

Per poterambiare la posizione di lavoro, cui è necessario dover staccare nuovamente la parte superiore e la parte inferiore del trimmer.

Campus 250 RT: Premere insieme entrambi gli elementi di bloccaggio sulla parte inferiore del trimmer F1) e staccare separamente entrambe le parti del trimmer F2).
Campus 350 RT: Premere l'elemento di bloccaggio dello stelo telescopico in direzione della freccia e staccare separamente entrambé le parti del trimmer (2).

Messa in opera

Tempo d'esercizio

• Si prega di osservare le prescrizioni vigenti nei singoli stati.

Impostazione altezza impugnatura (Campus 350 RT)

1. Allentare la manopola (H).
2. Tirare lo stelo telescopico, finché non si raggiunge l'altezza ideale dell'impugnatura H (2).
3. Girare la manopola (b).

Guidare il cavo nelle scarico della trazione J K

Lo scarico della trazione nella impugnatura di guidad impedance un allentamento involontario del cavo della prolunga.

Inserire la spina della corrente (corrente alternata 230 Volt, 50 Hz)

Si potr allacciare l'attrezzo a qualsi asi presa, purch sia munita di una valvola di protezione di 16 Ampre (oppure di un terrut-tore-LS tipo B).

i Nota: Dispositivo di protezione contro corrente residu-ale

Questi dispositivi di protezione proteggono quando si tocca-no fi li danneggiati, da difetti di isolamento ed, in certi casi,anche quando si danneggiano fi li sotto tensione.

Raccomandiamo che l'attrezzo sa collegato ad una pre-sa di corrente che sua protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30mA .
- Sono disponibili dei retrofi t per i vecchi impianti. Consul-tate un elettricista.

Posizione di lavoro

Taglio libero

1. Tenere l'apparecchio per l'impugnatura superiore e centrale L
2. Far oscillare l'apparecchio in modo da formare un semicerchio davanti la corpo(senza contato con il suolo).

i Avverenza

L'angolo di lavoro ottimale per il taglio libero è di ca. 30^ M

Taglio dei bordi

La funzione del taglio dei bordi permette un taglio preciso lungo i bordi del prato.

1. Tenere l'apparecchio per l'impugnatura superiore e centrale N
2. Guidare l'apparecchio lungo il bordo del campo (senza contatto con il suolo).

Avvio

Accensione

1. Premere e tenere premuto il tasting di sbloccaggio P1) - solo Campus 350 RT.
2. Premere l'interruttore di accensione/spegni-mentation O R (2).
3. Rilasciare il tasto di sbloccaggio (P) los - solo Campus 350 RT.

Spegnimento

Attenzione! Lame rotanti

Attrezzo in movimento!

Rilasciare l'interruttore di accensione/spegnimento O (2).

Suggerimenti per il taglio

Tagliare lentamente e gradualmente l'erba piu alta.

Regolazione lame Q

• Premere l'apparecchio in movimento su una superficie dura, ad es. marciapiede (pressione di contatto di ca. 3 kg). Ciò regola automaticamente le lame di taglio di ca. 1,5 cm.

Manutenzione

Generalità

Attenzione! Lame rotanti

Attrezzo in movimento!

• Prima di qualsiasi intervento sull'apparecchio staccare la presa di corrente!

Pulizia

• Prima o dopo qualsiasi lavoro di tagli pulire le fessure di aerazione e la parte inferiore dell'apparecchio da residui di erba.

Non pulire l'apparecchio con spruzzi d'acqua.

Conservazione

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata dei bambini.

Sostituire la cassetta del filo

Attenzione! Lame rotanti

Attrezzo in movimento!

• Prima di qualsiasi intervento sull'apparecchio staccare la presa di corrente!!

• Premere contemporaneamente i coperchi delle bobine sulle due serrature a scatto ed estrarre R S.

• Togliere la bobina del filo . T
• Eliminare eventuali insudiciamenti.
• Introjure la bobina del fi lo nella scatola. U

Per evitare uno svolgimento involontario della bobina, non estrarre dalle fessure le estremità del fi lo della nuova cassetta prima dell'introduzione .V

1. Collocare i coperchi delle bobine sull'attacco delle bobine del filo, in modo da sentire le due serrature a scatto W

Prima dell'insertimento:mantere il tagliaerba parallelo al terreno, dato che altrimenti esiste il pericolo di ferarsi.

Interventi di riparazione

Problema Possibile causa Rimedio
Non funziona il Regolazione automatica fine	Rocchetto vuto.	Vedi sostituzione cassetta filo di taglio. GT-RT (6070 096)
	Le lame di taglio sono staccate e ritirata nei box delle lame.	Rimuovere il portafilo, eventulamente avvolgere il filo tirandolo leggermente e posizionare la bobina.
	Le lame di taglio si sono incastrate nel la bobina.
	Filo attaccato saldamente sulla bobina.	Staccare il filo eventualmente avvol-gendolo tirato leggermente e rientare la bobina.

Preghiami di far eliminare tutti gli altri disturbi dal servizio assistenza.

Prima di anni controlo, pulizia o lavoro fermare il trimmer e staccare la presa di corrente.

Garanzia

In anni paese sono valide le condizioni di garanzia pubblicate alla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo Gratisamente quasti alla vostra macchina, se originati da difetti di materiale

o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.
