Productsoort	Naaimachine
Merk	TriStar
Model	SM6001
Voeding	Netstroom 220-240 V, 50/60 Hz
Vermogen	80 W (schatting)
Naaisnelheid	Variabel, tot ongeveer 800 steken/min
Steken	Rechte steken en knoopsgaten (steken 13 tot 16)
Inbegrepen voeten	Standaardvoet, knoopsgatvoet, ritsvoet
Compatibele naalden	Enkel en dubbel, maten 9 tot 18
Spoel	Verwijderbare spoel met ingebouwd spoelapparaat
Verlichting	Ingebouwde naaiverlichting
Afmetingen (L x B x H)	Ongeveer 40 x 18 x 30 cm
Gewicht	Ongeveer 6 kg
Onderhoud	Regelmatig reinigen, naald vervangen, af en toe oliën
Veiligheid	Stroom uitschakelen voor reiniging, niet onderdompelen, uitschakelen om naald te vervangen
Garantie	24 maanden
Meegeleverde accessoires	Pedaal, naaidoos, spoelhouder

Veelgestelde vragen - SM6001 TRISTAR

Hoe rijg ik de bovendraad in op de TriStar SM6001?

Wat te doen als de bovendraad breekt?

Hoe haal ik de onderdraad omhoog?

Hoe maak ik een knoopsgat?

Hoe vervang ik de naald?

Welke soorten stof kan ik naaien met de SM6001?

De machine slaat steken over, wat te doen?

Hoe reinig ik de naaimachine TriStar SM6001?

De draad wikkelt zich om de spoel, waarom?

Waar vind ik reserveonderdelen voor de SM6001?

GEBRUIKSAANWIJZING SM6001 TRISTAR

NL Gebruikershandleiding 11

0UK 0 1 User manual

Aan/uit knop Voetpedaal aansluiting Stroom aansluiting

ON/OFF switch Foot control receptacle Transformer receptacle

Duo naald Knoop-naaiplaat Knoopsgat voet

Schroevendraaier Spoelhouder Ritsvoet

Drukvoet Zoomsnijder Spoelen (4x)

Sewing foot Seam ripper Bobbins (4x)

Pied de Couture Découvit Canettes (x4)

Nähfuß Trennmesser

Prensatelas de coser Abrecosturas Bobinas (x4)

Pedale cucitura Tagliafilo Bobine (4x)

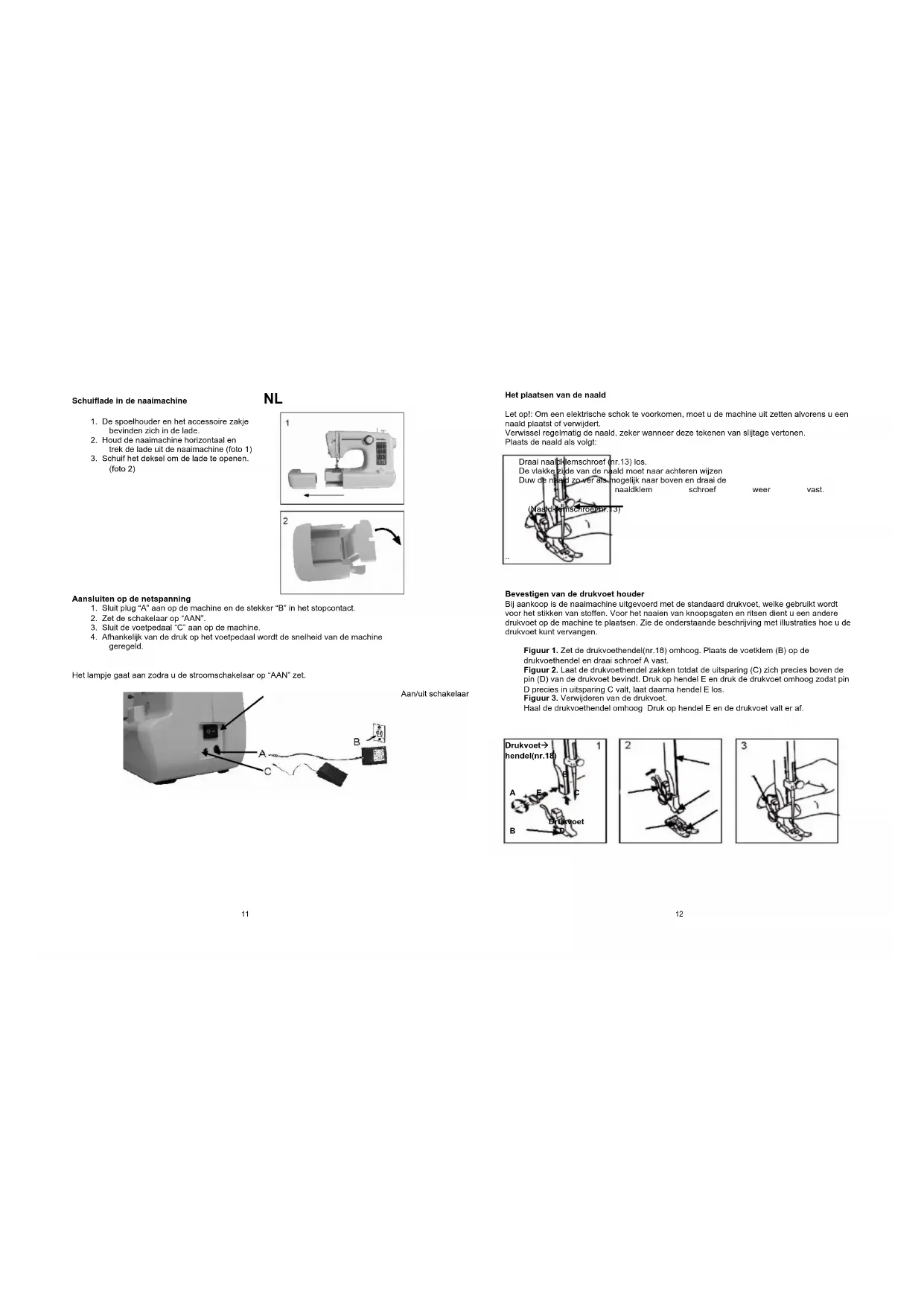

Schuiflade in de naaimachine

1. De spoelhouder en het accessoire zakje bevinden zich in de lade.
2. Houd de naaimachine horizontaal en trek de lade uit de naaimachine (foto 1)
3. Schuif hel deksel om de lade te openen. (foto 2)

NL

Aansluiten op de netspanning

1. Sluit plug "A" aan op de machine en de stekker "B" in het stopcontact.
2. Zet de schakelaar op "AAN".
3. Sluit de voetpedaal "C" aan op de machine.
4. Afhankelijk van de druk op het voetpedaal wordt de snelheid van de machine geregeld.

Het lampje gaat aan zodra u de stroomschakelaar op "AAN" zet.

Aan/uit schakelaar

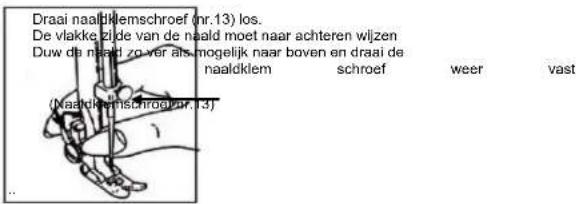

Het plaatsen van de naald

Let op!: Om een elektrische schok te voorkomen, moet u de machine uit zetten alvorens u een naald plaatst of verwijdert. Verwissel regelmatig de naald, zeker wanneer deze tekenen van slijtage vertonen. Plaats de naald als volgt:

Draai naaldklemschroef (nr.13) los. De vlakke zilde van de naald moet naar achteren wilzen Duw de maal zo ver als mogelijk naar boven en draai de naaldklem schroef weer vast. (Naaldklemschroefnr.13)

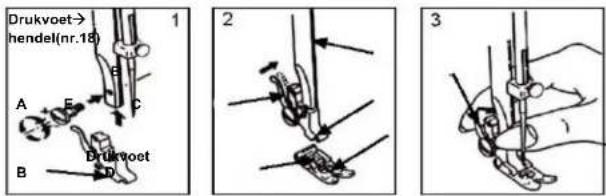

Bevestigen van de drukvoet houder

Bij aankoop is de naaimachine uitgevoerd met de standaard drukvoet, welke gebruikt wordt voor het stikken van stoffen. Voor het naaien van knoopsgaten en ritsen dient u een andere drukvoet op de machine te plaatsen. Zie de onderstaande beschrijving met illustraties hoe u de drukvoet kunt vervangen.

Figuur 1. Zet de drukvoethendel(nr.18) omhoog. Plaats de voetkiem (B) op de drukvoethendel en draai schroef A vast.

Figuur 2. Laat de drukvoethendel zakken totdat de uitsparing (C) zich precies boven de pin (D) van de drukvoet bevindt. Druk op hendel E en druk de drukvoet omhoog zodat pin D precies in uitsparing C valt, laat daarna hendel E los.

Figuur 3. Verwijderen van de drukvoet.

Haal de drukvoethendel omhoog Druk op hendel E en de drukvoet vall er af.

Drukvoet→ hendel(nr.18) A E C B D 1 2 3 i

Aanbrengen van de bovendraad

Voor het snel en gemakkelijk aanbrengen van de bovendraad dient u de nummers 1 t/m 7 via de zwarte stipplijn in de tekening te volgen. De zwarte stipplijn is de lijn die de draad over en door de machine volgt. Op de uitvergrotingen treft u een verduidelijking aan van de betreffende stap.

1. Zet de spoel op de spoelwinder en geleid de draad door de draadgeleider van achter naar voren.
2. Druk de draadspanningsschijf naar links en geleid de draad naar beneden en zorg dat de draad tussen de drukplaat zit
3. Ga verder naar beneden met de draad om de vaste draadgeleider van links naar rechts en ga weer omhoog.
4. Geleid de draad door de draadhendel, van linksnaar rechts
5. Ga verder en voer de draad door de draadhendel van voor naar achter.
6. Geleid de draad over de lage geleider van achter naar voor
7. Breng de draad door de draadprotector.
   Tenslotte voer de draad door de naald van voor naar achter. Belangrijk!!!

Vaste draadgeleider

13

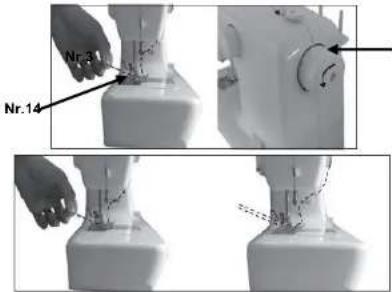

Aanbrengen van de onderdraad

Indien u de onderste spoel wilt aanbrengen of verwijderen moet de naald zich in de bovenste positie bevinden. Draai daarvoor aan het handwiel(nr.3).Trek de lade uit de naaitafel van de naaimachine en schuif het afdekglaasje naar voren.

Leg de spoel zodanig in de cassette zodat de draad met de klok mee loopt.

Breng het afdekglaasje en de lade weer terug op hun plaats.

Pak de bovendraad in uw linkerhand en houd enige spanning op de draad.

Gebruik de rechter hand om het handwiel(nr.3) tegen de klok in te draaien totdat de naald weer in de bovenste stand is.

Als de naald de bodem bereikt zal de bovendraad de onderdraad meenemen.

Trek de boven- en onderdraad onder de drukvoet (nr.14) door (ongeveer 10 cm).

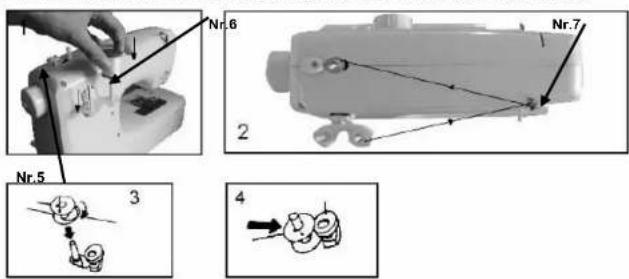

Opwinden van de spoel.

Figuur 1. Plaats een een klosje garen op de spoelhouder(nr.6).

Figuur 2. Geleid de draad via de draadgeleider (nr.7) naar lege spoel.

Figuur 3. Wind de draad enkele keren met de klok mee om de lege spoel en plaats deze op

de spoelwinder(nr.5, figuur 1).

Figuur 4. Druk de spoel tegen te spoelstop.

Druk op het voetpedaal totdat de spoel vol is. Verwijder de spoel door de draad door te snijden.

Aan het eind van een naad moet u de knop voor achteruit naaien indrukken.

Naai een paar steken achteruit om de naad vast te zetten.

De achteruit naad mag niet langer zijn dan 5cm.

Indien u de achteruit naaiknop loslaat zal de machine weer vooruit naalen.

Verwijderen van uw werk.

Draai het handwiel naar u toe en breng de draadhendel(nr.9) in de hoogste positie.

Breng de drukvoet omhoog. Druk de draadspannings shijf(nr.10) naar link en verwijder uw werk naar achteren.

Rechte steek en andere steken

Zorg dat de spoelwinder(nr.5) op "seewing" staat geselecteerd.

Er zijn twee verschillende rechte steken. Selekteer de patroonselector (nr.2) op de steek die u wenst. Zet de naald in de hoogste positie door het handwiel tegen de klok in te draaien.

Trek voorzichtig beide draden (±10 cm) naar achteren. Zet de drukvoet omhoog en breng uw naaiwerk onder de dukvoet en breng deze weer naar beneden.

Druk voorzichtig op het voetpedaal en begin te naaien. Begeleid het naaiwerk met de hand.

Stop met de naald in de bovenste positie waardoor de draad eenvoudig kan worden uitgetrokken. Zet de drukvoet omhoog en verwijder uw naaiwerk.

Dit geldt voor alle door u gewenste patronen.

Patron selector 1 2

Opmerking:

1. Als u de patroonselector verdraait, overtuig u er dan van dat de naald zich in de bovenste positie bevindt om verbuigen of beschadiging te voorkomen.

2. Als u het patroon selecteert zet de knop dan op de juiste positie anders beschadigt de naald of u naait een verkeerd patroon.

Knoopsgaten

Voorbereiding

1. Draai de drukvoet omhoog, verwijder de metalen drukvoet en plaats een knopsgat-voet.
2. Meet de diameter van de knoop en voeg 3mm (1/8") toe voor de speling.
3. Indien u een dikke knoop heeft voeg dan meer mm aan de diameter toe.
4. Markeer de positie en lengte van het knoopsgat op uw naarwerk.
5. Positioneer het naaiwerk dusdanig dat de naald zich bevindt boven het merkteken dat het verst van u weg is.
6. Trek de knoopsgat-voet zo ver mogelijk naar u toe.
7. Laat de voet zakken.

a.) Draai de patroon-selector naar patroonnr.13. Naai met gematigde snelheid totdat u de eindmarkering bereikt.
b.) Draai de patroon-selector naar patroonnr.14. en naai 5-6 speling steken.
c.) Draai de patroon-selector naar patroonnr.15 en naai de linkerzijde van het knoopsgat tot de markering ( begin van het knoopsgat)
d.) Draai de patroon-selector naar patroonnr. 16 en naai de speling steken.

Verwijder het naaiwerk van onder de voet. Breng de bovendraad aan de achterkant van het naaiwerk en knoop de boven- en onderdraad.

Snijd de binnenkant van het knoopsgat open met de naad-snijder, pas op dat u niet de steken aan weerszijden open snijdt.

Tips:

1. Reduceer de druk op de bovendraad om belere resultaten te krijgen.
2. Gebruik voor dunne en elastische stoffen een achtergrond materiaal.

NAALD GROOTTE	STOF DRAAD
9-11(65-75) Lichtgewicht dunne katoenen weefsels, voile, zijde, katoen, Qiana, tricot, truien, geweven polyester, shirt & blouses.		Licht-gewicht garen in katoen, nylon of polyester
12(80)	Midden-gewicht katoenen weefsels, satijn, kettlecloth, zeildoek, lichtgewicht wol.	De meeste draden zijn medium size en geschikt deze stoffen en naalden. Voor het beste resultaat gebruik polyester garen bij synthelische materialen en katoen voor natuurlijk geweven stoffen. Gebruik altijd dezelfde garen als boven en onderdraad.
14(90) wol, terycloth, jeans
16(100) Zwaar-gewicht canvas doek, wol, gewatteerde stoffen, jeans, stoffaring materiaal (licht tot medium)
18(110) Genres zware wol, zware stoffen, meubelstoffen, leer en vinyl.		Heavy duty garen,tapijt garen,

Problemen oplossen

Probleem	Oorzaak	Oplossing
Bovenste draad breekt 1. De bovenste draad is niet goed aangebracht.2. De draad spanning is te groot.3. De draad is te dik voor de naald.4. De naald is niet correct geplaatsl.5. De draad is om de spoel gedraaid6. De naald is beschadigd.		1.Voer de bovendraad opnieuw in.2. Verminder de spanning van de draad (verlaag het getal).3. Gebruik een dikkere naald.4. Verwijder en plaats denaald opnieuw (platte kant achter).5. Verwijder de spoel en wind hem opnieuw op.6.Vervang de naald.
De onderdraad brookt. 1. De onderdraad is niet goed gepositioneerd.2. De bovenste draad spanning is te laag.		1.Controloer de onderdraad nauwkeung.2.Pas de bovenste draad spanning aan.
Overgeslagen steken 1. De naald is niet correct geplaatst2. De naald is beschadigd3. De maat van de naald is onjuist.4. De voet is niet goed geplaatst.		1.Verwijder en plaatsde naald opnieuw (platte kant naar achteren).2. Plaats een nieuwe naald.3.Kies een goede naald voor het garen en de stof.4.Controleren en goed plaatsen.
Naald breektLosse steken	1.De naald is beschadigd2.De naald is niet correct geplaatst.3.Verkeerde naald voor deze stof gebruikt.4.De verkeerde voet is geplaatst.1. De draden zijn niet goed aangebracht2. De spoel is niet goed opgewonden.3. De combinatie van naald / sof / draad komen niet overeen.4. De draad spanning is verkeerd.	1. Plaats een nieuwe naald.2.Plaats de naald op de juiste manier (platte zijde naar achteren.3. Kies de juiste naald voor deze stof.4. Controleren en goed monteren.1.Breng de draden op de juiste manier aan.2. De draad goed op de spoel vinden.3. Kies een goede naald voor de draad en stof.4. Corrigeer de draad spanning.
Gedraaide naad 1.De naald is te groot voor de stof.2. De steek lengte is verkeerd ingesteld.3. De draad spanning is te hoog		1.Gebruik een dunnere naald.2.Verander de steeklengte.3.Corngeer de draad spanning.
Ongelijke steken.	1.De kwaliteit van de draad is slacht.2. De spoel is verkeerd opgewonden.	1.Gebruik een betere kwaliteit draad.2.Verwijder de spoel en plaats een die beter is opgewonden.

Belangrijke veiligheidsvoorschriften

• Lees alle instructies voor gebruik.
• Raak geen hete oppervlakken aan. Gebruik handvaten of knoppen.
• Om u te beschemen tegen een elektrische schok: snoer, stekker of het apparaat niet onderdompelen in water of een andere vloeistof.
• Haal de stekker uit het stopcontact indien het apparaat niet in gebruik is of voor reiniging.
• Laat het apparaat afkoelen alvorens onderdelen te verwijderen of te monteren.
• Het apparaat niet gebruiken met een beschadigd snoer of stekker of indien het toestel beschadigd is op enigerlei wijze.
• Het gebruik van accessoires die niet zijn aanbevolen door de fabrikant van het apparaat kan schade veroorzaken en beëindigt iedere garantie die u heeft.
• Gebruik het apparaat niet buitenshuis en op of in de buurt van directe warmtebronnen.
• Laat geen snoer over de rand van de tafel hangen tegen hete oppervlakken of in contact komen met het apparaat. Plaats het product niet onder of dicht bij de gordijnen, raambekleding enz.
• Dit apparaat is alleen voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.
• Het apparaat moet worden geplaatst op een stabiele, vlakke ondergrond.
• Dit apparaat mag alleen worden gebruikt onder toezicht van volwassenen.
• Dit apparaal is niet bedoeld om gebruikt te worden door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, lenzij zij onder toezicht staan of aanwijzingen hebben gekregen m.b.t. het gebruik van dit apparaal door iemand die verantwoordelijk is voor hun veiligheid.
• Om kinderen te beschermen legen de gevaren van elektrische apparatuur mag u ze nooit zonder toezicht bij het apparaat laten. Selecteer daarom een plek voor uw apparaat op dusdanige wijze dat kinderen er niet bij kunnen. Zorg er voor dat de kabel niet naar beneden hangt.

BEWAAR DEZE INSTRUCTIES VOOR LATERE RAADPLEGING

Garantievoorwaarden en service

• Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat zijn wij niet aansprakelijk.
• Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften zijn wij niet aansprakelijk. In dergelijke gevallen vervalt elke aanspraak op garantie.

• Anders dan het schoonmaken, zoals genoemd in deze handleiding, is aan dit apparaat geen ander onderhoud noodzakelijk.

• Indien er reparaties moeten worden uitgevoerd, mag dit uitsluitend door een geautoriseerd bedrijf gebeuren.

• Dit apparaat is alleen bedoeld voor HUISHOUDELIJK gebruik en niet voor commercieel of industrieel gebruik.
• Het product mag niet worden gewijzigd of veranderd.
• Indien zich problemen zouden voordoen gedurende 2 jaar na aankoopdatum, welke gedekt zijn door de fabrieksgarantie, zal TRISTAR het apparaat repareren of vervangen.
• Uitsluitend materiaal- en/of fabricagefouten zijn voorbegrepen in deze garantie. TRISTAR is niet verantwoordelijk voor schade:

1) Ten gevolge van een val of ongeluk.
2) Indien het apparaat technisch is gewijzigd door gebruiker of derden.
3) Door oneigenlijk gebruik van het apparaat.
4) Door normale gebruiksslijtage.

• Door eventuele reparatie wordt de coorspronkelijke garantieperiode van 2 jaar niet verlengd. Deze garantie is slechts geldig op Europees grondgebied. Deze garantie heeft de gebruikersrechten volgens Europese richtlijn 1944/44CE niet op.
• Voor vragen of klachten kunt zich melden bij uw verkooppunt.
• Bewaar altijd uw aankoopbewijs, zonder dit aankoopbewijs kunt u geen aanspraak maken op enige vorm van garantie.

Aanwijzingen ter bescherming van het milieu

Dit product mag aan het einde van zijn levensduur niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbol op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruikte grondstoffen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheid naar het bedoeide inzamelpunt.

Verpakking

Het verpakkingsmateriaal is 100% recyclebaar, lever het verpakkingsmateriaal gescheiden in. Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG Inzake Afgedankle elektrische en elektronische apparalen(AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen.

EG-conformiteitsverklaring

Dit apparaat is ontworpen om in contact te komen met levensmiddelen en is ontworpen in overeenstemming met de EG-richtlijn 89/109/EEC

Dit apparaat is ontworpen, vervaardigd en in de handel gebracht in overeenstemming met: de veiligheidsdoeleinden van de "laagspanningsrichtlijn" nr. 73/23/EG, de beschermingsvoorschriften van de EMC-richtlijn 89/336/EG "Electromagnetische compatibiliteit" en de vereiste van richtlijn 93/68/EG
