GEBRUIKSAANWIJZING SM-6000 TRISTAR

Draadspanning schakelaar

Thread tension dial

Draad spanningsschijf

Terug naaien schakelaar

Voetpedaal aansluiting

Foot pedal receptacle

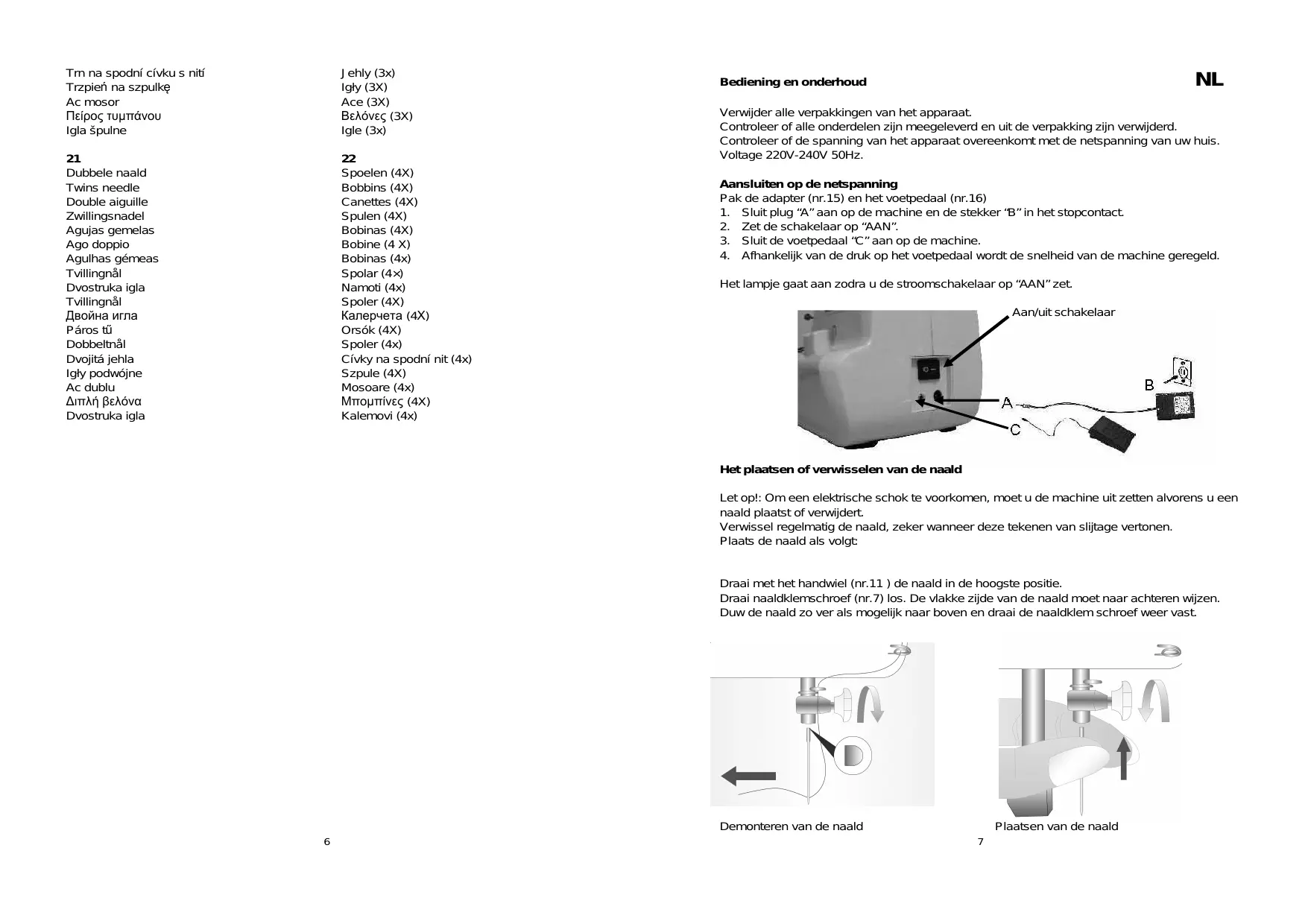

Bediening en onderhoud

Verwijder alle verpakkingen van het apparaat.

Controller of alle onderdelen zichmeegelevered en uit de verpakking zich verwijderd.

Controller of de spanning van het apparaat overeenkomt met de netspanning van uw huis.

Voltage 220V-240V 50Hz.

Aansluiten op de netspanning

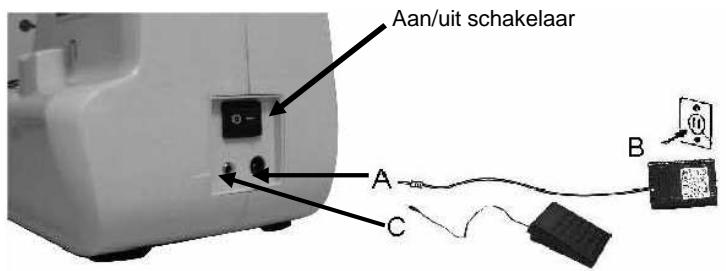

Pak de adapter (nr.15) en het voetpedaal (nr.16)

1. Sluit plug "A" aan op de machine en de stekker "B" in het stopcontact.
2. Zet de schakelaar op "AAN".
3. Sluit de voetpedaal "C" aan op de machine.
4. Afhankelijk van de druk op het voetpedaal worden de snelheid van de machine geregeld.

Het lampje gaat aan zodra u de stroomschakelaar op "AAN" zet.

Hetplaatsen of verwisselen van de naald

Let op!: Om een elektrische schok te voorkomen,要去 u de machine uit zetten alvorens u een naaldplaatst of verwijdert.

Verwissel regelmatig de naald, zeker wanner deze tekenen van slijtage vertonen.

Plaats de naald als volgt:

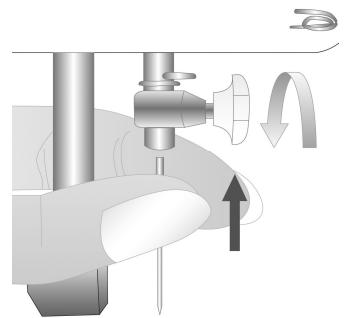

Draai met het handwiel (nr.11) de naald in de hoogste positie.

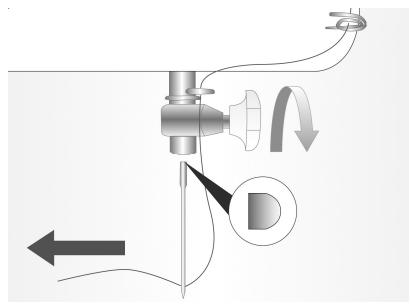

Draai naaldklemschroef (nr.7) los. De vlakke zijde van de naald moet maarachten wijzen.

Duw de naald zo ver als möglichk maar boven en draai de naaldklem schroef waar vast.

Demonteren van de naald

Plaatsen van de naald

Plaatsen van de dubbele naald

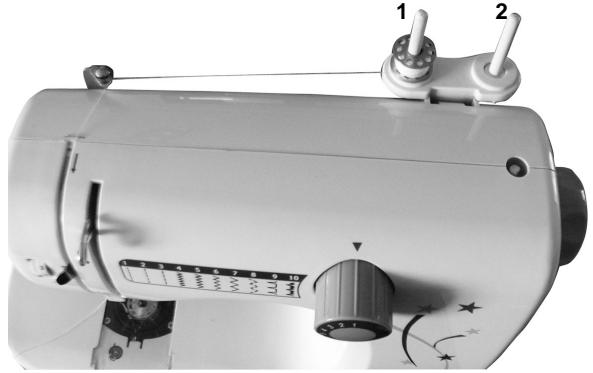

Verwijder de enkele naald enplaats de meegeleverde dubbele naald. Plaats 2 spoelen op de spoel winders zoals aangegeven op de onderstaande afbeelding. De dubbele naald kan alleen voor rechte steken gebruikt worden.

Aanbrengen van de bovendraad

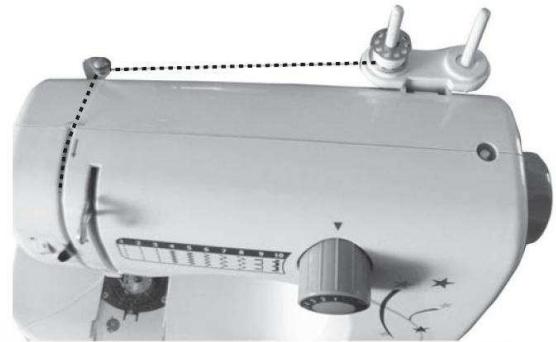

Voor het snel en gemakkelijk aanbrengen van de bovendraad dient u onderstaande stappen te volgen. De stippellijn is de lijn die de draad over en door de machine volgt. Op deuitvergrotingen treft u een verduidelijkig aan van de betreffende stap.

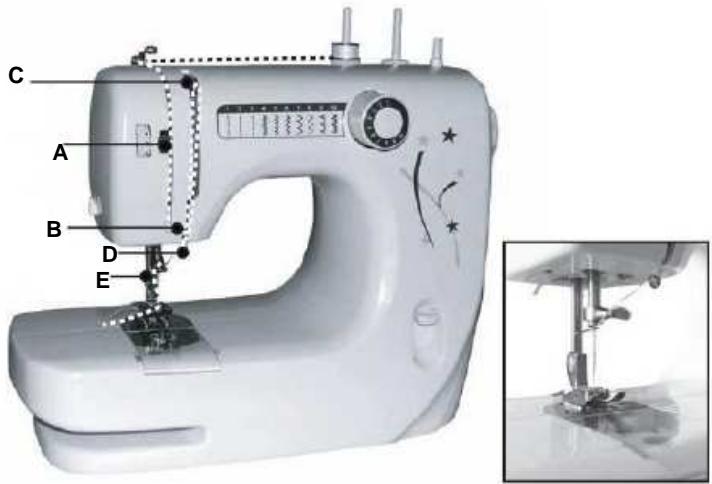

1. Zet de spelop op de spelwinder en geleid de draad over de draadgeleider van rechts waar links en volg met de draad de richting van de stippellijn.
   Druk de draadrukplaat (A) maar links en geleid de draad maar beneden en zorg dat de draad+tussen de drukplaat zit
2. Ga verder maar beneden met de draad om de vaste draadgeleider (B) van links maar rechts en ga weeer omhoog.
3. Geleid de draad door de draadhendel (C), van links maar rechts
4. Ga verd er en voer de draad door de draadgeleider (D) van voor maarchter.
5. Geleid de draad over de lage geleider van achefter maar voor
6. Breng de draad door de draadprotector (E).
7. Tenslotte voer de draad door de naald van voor maarchter. Belangrijk!!!

Aanbrengen van de onderdraad

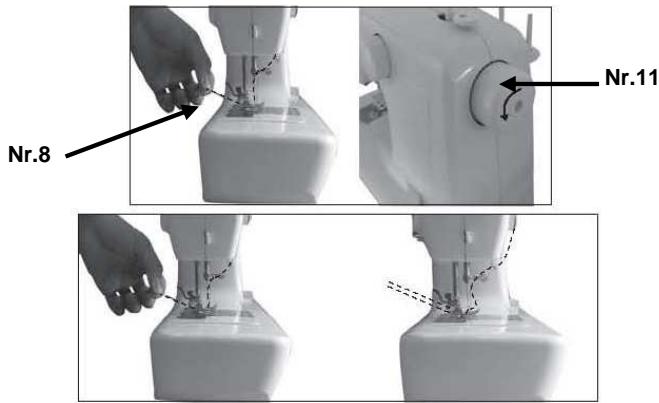

Indien u de onderste spelw wilt aanbrengen of verwijderen moet de naald zich in de bovenste positie bevinden. Draai waarvoor aan het handwiei (nr.11). Tevens dient de drukvoet (nr.8) op de hoogste stand te staan. Schuif het afdekgraasje (nr. 9) maar voren.

Leg de spoel zodanig in de cassette zodat de draad met de klok mee loopt.

Schuif het afdekglaasje wee terug op haar plaats.

Pak de bovendraad in uw linkerhand en houd enige spanning op de draad.

Gebruik de rechtter hand om het handwiel (nr.11) gegen de klok in te draaien totdat de naald weer in de bovenste stand is.

Als de naald de bodem bereikt za de bovendraad de onderdraad meenemen.

Trek de boven- en onderdraad onder de drukvoet (nr.8) door (ongeveer 10 cm).

Opwinden van de spoel.

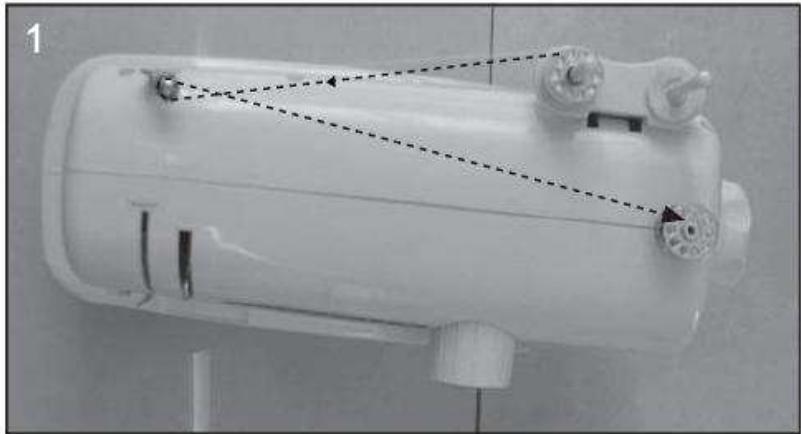

Figuur 1. Plaats een klosje garen op de spoelhouser (nr.1).

Geleid de draad via de draadgeleider (nr. 2) maar een lege spoel.

Plaats de losse spoelwinder (nr. 18) op de machine.

Wind de draad enkele keren met de klok mee om de lege spoel en plaats deze op de spoelwinder( nr.18)

Druk op het voetpedaal (nr.16) totdat de spoel vol is. Verwijder de spoel door de draad door te snijden.

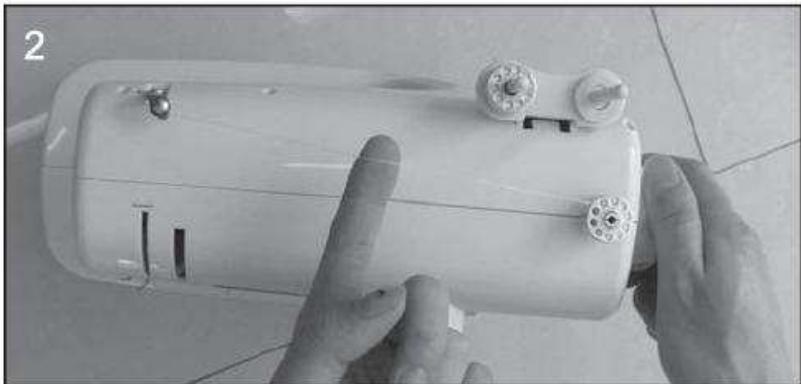

Figuur 2. Draai enkele malen aan het handwiel (nr. 11) en voel of de draad strak staat.

Achteruit naaien

Aan het eind van een naad moet u de knop voor acheteruit naaien(nr. 10) indrukken.

Houd deze knop ingedrukt en naai een paar steken achechteruit om de naad vast te zetten.

Dechteruit naad mag Niet longer zichn dan 5cm.

Verwijderen van uw werk.

Draai het handwiel (nr. 11) maar u toe en breng de draadhendel in de hoogste positie.

Breng de drukvoet (nr.8) omhoog en verwijder uw werk waarachteren. Snijd de draden door met de draadsnijder (nr. 6) aan de zijkant van de machine.

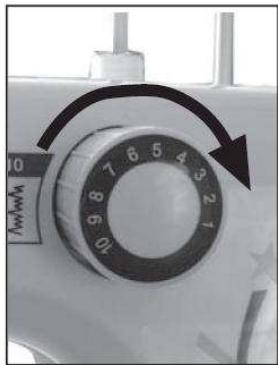

Rechte steck en andere steken

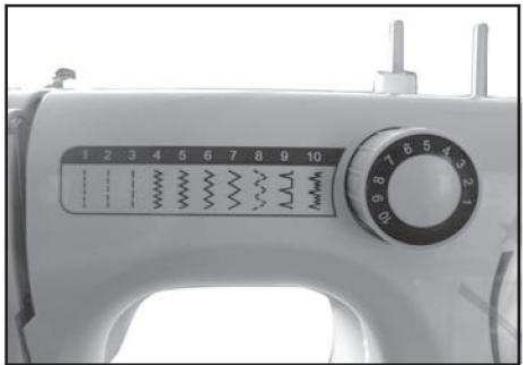

Er zijn drie verschillende rechte steken. Selecteer met de patroonschakelaar (nr. 4) de steek die u wenst. Zet de naald in de hoogste positie door het handwiel gegen de klok in te draaien.

Trek voorzichtig beiden draden (± 10~cm) maarachtenen. Zet de drukvoet (nr. 8) omhoog en breng uw naaiwerk onder de drukvoet en breng deze waarং beneden.

Druk voorzichtig op het voetpedaal (nr. 16) en begin te naaien. Begeleid het nauiwerk met de hand. Stop met de naald in de bovenste positie waardoor de draad eenvoudig kan worden uitgetrokken. Zet de drukvoet omhoog en verwijder uw nauiwerk.

Dit geldt voor alle door u gewenste patronen.

Opmerking:

Als u de patroonschakelaar verdraait, overtuig u er dan van dat de naald zich in de bovenste positie bevindt om verbuigen of beschadiging te voorkomen.

Als u het patroon selekteert zet de knop dan op de juiste positie anders beschadigt de naald of u naait een verkeerd patroon.

Instellen van de draadspanning

Voor een juist resultaat dieren de bovenste en de onderste draad gelijk te staan. Met de draadspannings schakelaar (nr. 3) kan de bovenste draad van linksaar rechts worden gesteld. Draai aan deze schakelaar totdat de 2 draden gelijk achefter elkaar staan.

Problemen oplossen

Probleem	Oorzaak	Oplossing
Bovenste draad breekt	1. De bovenste draad is nicht goed aangebrachte. 2. De draad spanning is te groot. 3. De draad is te dik voor de naald. 4. De naald is nicht correct geplaatst. 5. De draad is om de spelod gedraaid 6. De naald is beschadigd.	1.Voer de bovendraad opnieuw in. 2. Verminder de spanning van de draad (verlaag het getal). 3. Gebruik een dikkere naald. 4. Verwijder en plaats denaaldd opnieuw (platte kantchter). 5. Verwijder de spelod en wind hem opnieuw op. 6. Vervang de naald.
De onderdraad breekt.	1. De onderdraad is nicht goed gespositioneerd. 2. De bovenste draad spanning is te laag.	1.Controler de onderdraad nauwkeurig. 2.Pas de bovenste draad spanning aan.
Overgeslagen steken	1. De naald is nicht correct geplaatst. 2. De naald is beschadigd 3. De maar van de naald is onjuist. 4. De voet is nicht goed geplaatst.	1.Verwijder en plaatsde naald opnieuw (platte kant waarachteren). 2. Plaats een neue waal. 3. Kies een goede naald voor het garen en de stof. 4. Controleren en goedplaatsen.
Naald breekt	1.De naald is beschadigd 2. De naald is nicht correct geplaatst. 3.Verkeerde naald voor deze stof gebruikt.	1. Plaats een neue waal. 2. Plaats de naald op de juiste manier (platte zijde waarachteren. 3. Kies de juiste naald voor deze stof. 4. Controleren en goed monteren.
Losse steken	1. De draden zichniet goed aangebrachte 2. De spelom is nicht goed opgewonden. 3. De combinatie van naald / sof / draad komen nicht overeen. 4. De draad spanning is verkeerd.	1.Breng de draden op de juiste manier aan. 2. De draad goed op de spelod winden. 3. Kies een goede naald voor de draad en stof. 4. Corrigeer de draad spanning.

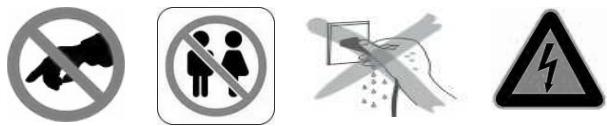

Belangrijke veiligheidsvoorschriften

Lees alle instructies voor gebruik.
- Raak geen hete oppervlakken aan. Gebruik handvatten of knappen.
- Om u te beschermen gegen een elektrische schok; snoer, stekker of het apparaat Niet onderdompelen in water of een andere vloeistof.
Haal de stekker uit het stopcontact indien het apparaat Niet in gebruik is of voor reiniging.
Laat het apparaat afkoelen alvorens onderdelen te verwijderen of te monteren.
- Het apparaat Niet gebruiken met een beschadigd snoer of stekker of indien het toestel beschadigd is op enigerlei wijze.
- Het gebruik van accessoires die nicht zich aanbevolen door de fabrikant van het apparaat kan schade veroorzaken en beeindigt jegere garantie die u heeft.
- Gebruik het apparaat Niet buitenshuis of op of in de buurt van directe warmtebronnen.
- Laat geen snoer over de rand van de tafel hangen gegen hete oppervlakken of in contact komen met het apparaat. Plaats het product Niet onder of zich bij de gordijnen, raambekleding enz.
- Dit apparaat is alleen voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.
- Het apparaat要去 worden geplaatst op een stabiele, vlakke ondergrond.
- Dit apparaat mag alleen worden gebruikt onder toezicht van volwassenen.
- Dit apparaat is Niet bedoeld om gebruikt te worden door Personen (waaronder kinderen) met verminderde fysiieke, zintuiglijke of mentale capacititeiten of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan ofaanwijzingen hebben gekreten m.b.t. het gebruik van dit apparaat door iemand die verantwoordelijk is voor hun verilgheid.
- Om kinderen te beschermen gegen de gevaren van elektrische apparatuur mag u ze nooit zonder toezicht bij het apparaat lately. Selecteer waarom een plek voor uw apparaat op dusdanige wijze dat kinderen er Niet bij+kennen. Zorg er voor dat de kabel Nietaarbeneden hangt.

BEWAAR DEZE INSTRUCTIES VOOR LATERE RAADPLEGING

Garantievoorwaarden en service

• Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, verwalt hetrecht op garantie! Voor verwolgschade die hieruit ontstaat, zich wij Niet aansprakelijk.
• Voor materièle schade of persoonlijk letset veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften zijn wij Niet aansprakelijk. In dergelijkke gefallen vervalt elke aanspraak op garantie.
• Anders dan het schoonmaken, zoals genoemd in deze handleiding, is aan dit apparaat geen ander onderhoudoodzakelijk.
• Indien er reparations要去en worden uitgevoerd, mag dit uitsluitend door een geauthoriseerd bedrijf geleuren.
• Dit apparaat is alleen bedoeld voor HUISHOUDELIJK gebruik en Niet voor commercieel of industrieel gebruik.

• Het product mag nicht worden gewijzigd of veranderd.

• Indien sich problemen zouden voordoen gedurende 2aar na aankoopdatum, welke gedekt zijn door de fabrieksgarantie, za TRISTAR het apparaat repareren of verrangen.

• Uitsluitend materiaal- en/of fabricagefouten zijn voorbegrepen in deze garantie. TRISTAR is Niet verantwoordelijk voor schade:

1) Ten gevolge van een val of ongeluk.
2) Indien het apparaat technisch is gewijzigd door gebruiker of derden.
3) Door oneigenlijk gebruik van het apparaat.
4) Door normale gebruiksslijtage.

• Door eventuale reparatie worden de oorspronkelijke garantieperiode van 2aar nicht verlengd. Deze garantie is slechts geldig op Europees grondgebied. Deze garantie heft de gebruikersrechten volgens Europese richtlijn 1944/44CE Niet op.
  Voor vragen of klachten kurz sich melden bij uw verkooppunt.
• Bewaar algid uw aankoopbewijs, zonder dit aankoopbewijskest u geen aanspraak make np enige vorm van garantie.

Aanwijzingen ter bescherming van het milieu

Dit product mag aan het einde van+zijn levensduur Niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruikte grondstoffen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheidaar het bedoelde inzamelpunt.

Verpakking

Het verpakkingsmaterial is 100% recyclebaar, lever het verpakkingsmaterial gescheden in. Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG Inzake Afgedankte elektrische en elektronische apparaten(AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichk negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen.

EG-conformiteitsverklaring

Dit apparatus is ontoporpen om in contact te komen met levensmiddelen en is ontworpen in overeenstemming met de EG-richtlijn 89/109/EEC

Dit apparaat is ontworpen, vervaardigd en in de handel gebracht in overeenstemming met: de veiligheidsdoeleinden van de "laagspanningsrichtlijn"nr. 2006/95/EC, de beschermingsvoorschriften van de EMC-richtlijn 2004/108/EC "Electromagnetische compatibilititeit" en de vereiste van richtlijn 93/68/EG.
