Termék típusa	Varrógép
Márka	TriStar
Modell	SM6001
Tápegység	Hálózati 220-240 V, 50/60 Hz
Teljesítmény	80 W (becsült)
Varrási sebesség	Változtatható, kb. 800 öltés/percig
Varrás típusok	Egyenes öltés és gomblyuk (13-16 öltések)
Tartozék lábak	Normál láb, gomblyuk láb, cipzár láb
Kompatibilis tűk	Egy- és kettős tűk, méret 9-18
Orsó	Kivehető orsó beépített orsótekerővel
Világítás	Beépített varrás világítás
Méret (Szé x Ma x Mé)	Kb. 40 x 18 x 30 cm
Súly	Kb. 6 kg
Karbantartás	Rendszeres tisztítás, tűcsere, alkalmankénti olajozás
Biztonság	Tisztítás előtt húzza ki a csatlakozót, ne merítse vízbe, tűcsere előtt kapcsolja ki
Garancia	24 hónap
Tartozékok	Pedál, varró doboz, orsótartó

Gyakran ismételt kérdések - SM6001 TRISTAR

Hogyan kell befűzni a felső szálat a TriStar SM6001-en?

Kövesse a kézikönyv 1-8. lépéseit: helyezze az orsót az orsótartóra, vezesse a szálat a szálvezetőn, a feszítőtárcsán, a rugón, a szálfelemelőn, az alsó vezetőn, a szálvédőn, majd végül fűzze be a tűt elölről hátrafelé.

Mi a teendő, ha a felső szál elszakad?

Ellenőrizze a befűzést, csökkentse a szálfeszítést, használjon nagyobb tűt, szerelje vissza a tűt (lapos oldal hátrafelé), vagy tekerje fel újra az orsót.

Hogyan kell felhozni az alsó szálat?

Forgassa a kormánykereket a tű felemeléséhez, nyissa ki a tűlemezt, helyezze az orsót a tokba (a szál óramutató járásával megegyező irányban), zárja be, majd forgassa a kormánykereket, amíg a tű fel nem emelkedik. A felső szál elkapja az alsó szálat a lemez alatt.

Hogyan készítsünk gomblyukat?

Használja a gomblyuk lábat. Jelölje meg a gomb hosszát +3 mm az anyagon. Válassza a 13. öltést a jobb oldalhoz, a 14. öltést a szárhoz, a 15. öltést a bal oldalhoz, és a 16. öltést a záró szárhoz. Vágja ki a közepét a bontókéssel.

Hogyan kell cserélni a tűt?

Kapcsolja ki a gépet. Lazítsa meg a tűrögzítő csavart (13. sz.), vegye ki a régi tűt, helyezze be az újat (lapos oldal hátrafelé) a lehető legmagasabbra, majd húzza meg a csavart.

Milyen anyagokat varrok az SM6001-gyel?

Vékony anyagok (selyem, sifon) 9-11-es tűvel, közepesek (pamut, szatén) 12-14-es tűvel, vastagok (farmer, vászon) 16-18-as tűvel. Állítsa be a szálat és a feszítést.

A gép kihagyja az öltéseket, mit tegyek?

Ellenőrizze, hogy a tű megfelelően van-e beszerelve (lapos oldal hátrafelé), cserélje ki a sérült tűt, válasszon a szálnak és anyagnak megfelelő tűméretet, és ellenőrizze a láb rögzítését.

Hogyan tisztítsam a TriStar SM6001 varrógépet?

Húzza ki a gépet. Puha kefével távolítsa el a port a tűlemez és az orsóház környékén. Kerülje a folyadékokat. Olajozza a belső mechanizmusokat a kézikönyv szerint.

A szál feltekeredik az orsó köré, miért?

Ellenőrizze, hogy az orsó helyesen van-e behelyezve a tokba (a szál óramutató járásával megegyező irányban), és hogy a tok jól be van-e pattintva. Győződjön meg arról, hogy a felső szál feszítése nem túl laza.

Hol találok alkatrészeket az SM6001-hez?

Vegye fel a kapcsolatot a TriStar ügyfélszolgálatával vagy egy hivatalos viszonteladóval. A tűk, orsók és lábak szabványosak és online elérhetők. A 24 hónapos garancia kiterjed a gyártási hibákra.

HASZNÁLATI ÚTMUTATÓ SM6001 TRISTAR

Visszafelé varrás kar

Mintaválasztó tárcsa Kézikerék Orsöütköző

Feltekerő szálvezető

Navlieč civky

Lábpedál aljzata Transzformátor aljzata

Vypinač On/Off

Duplatú Gombyarró lemez Gomblyuk talp

Varrótalp Varrásmetszö Orsók (4x)

Bepattintható varróasztal

HU

1. Az orsótartó és a tartozékzsák a
   varróasztal belsejében vannak elhelyezve
2. Tartsa a bepattintható varróasztalt vizszintesen és húzza ki a gépböl (1. kép)
3. Húzza meg az oldalsó burkolatot a kinyításához. (2. kép)

Csatlakoztatás az elektromos hálózathoz

1. Csatlakoztassa az „A" dugaszt a gépbe és a „B" dugaszt a fall aljzatba
2. Fordítsa a bekapcsológombot „ON“ („BE“) állásba.
3. Csatlakoztassa a lábpedált („C“) a géphez.
4. A gép fordulatszáma a lábedál lenyomásával szabályozható.

Nyomja a főkapcsolót „ON“ („BE“) állásba a bekapcsoláshoz és a varrólámpa bekapcsolásához.

Be/ki kapcsoló A B C

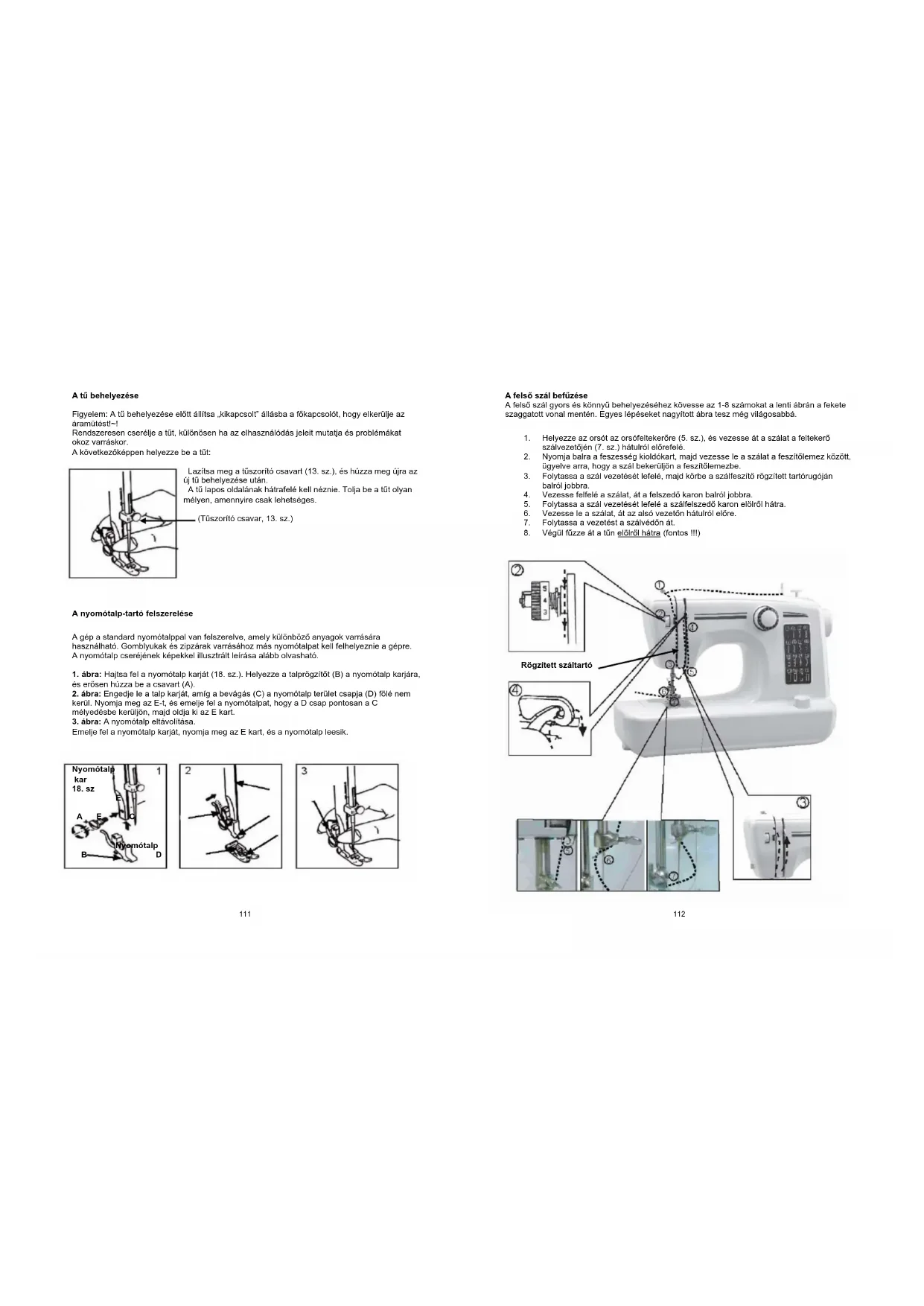

A tű behelyezése

Figyelem: A tü behelyezése elött állítsa „kikapcsolt” állásba a fökapcsolót, hogy elkerülje az áramütést!\~!

Rendszeresen cserélje a tűt, különösen ha az elhasználódás jeleit mutatja és problémákat okoz varráskor.

A következőképpen helyezze be a tűt:

Lazitsa meg a tűszorító csavart (13. sz.), és húzza meg újra az új tű behelyezése után.

A tű lapos oldalának hátrafelé kell néznie. Tolja be a tűt olyan mélyen, amennyire csak lehetséges.

(Tüszorító csavar, 13. sz.)

A nyomótalp-tartó felszerelése

A gép a standard nyomótalppal van felszerelve, amely különböző anyagok varrására

használható. Gomblyukak és zipzárák varrásához más nyomótalpat kell felhelyeznie a gépre. A nyomótalp cseréjének képekkel illusztrált leírása alább olvasható.

1. ábra: Hajtsa fel a nyomótalp karját (18. sz.). Helyezze a talprögzítöt (B) a nyomótalp karjára, és erősen húzza be a csavart (A).

2. ábra: Engedje le a talp karját, amíg a bevágás (C) a nyomótalp terület csapja (D) fölé nem kerül. Nyomja meg az E-t, és emelje fel a nyomótalpat, hogy a D csap pontosan a C mélyedésbe kerüljön, majd oldja ki az E kart.

3. ábra: A nyomótalp ellávolitása.

Emelje fel a nyomótalp karját, nyomja meg az E karl, és a nyomótalp leesik.

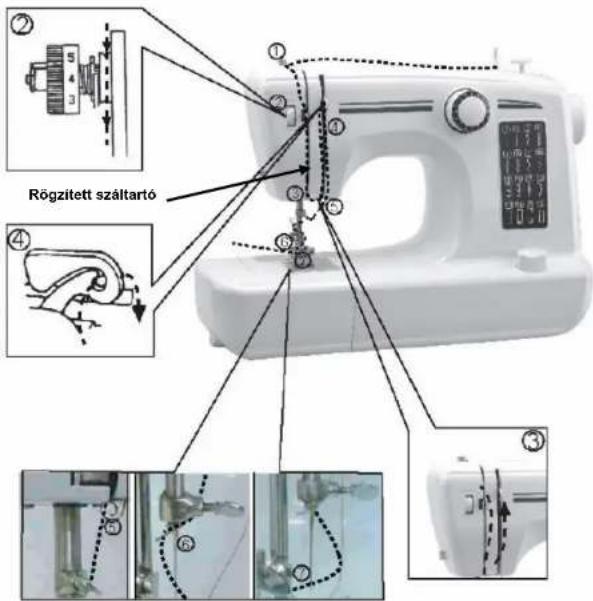

A felső szál befüzése

A felső szál gyors és könnyű behelyezéséhez kövesse az 1-8 számokat a lenti ábrán a fekete szaggatott vonal mentén. Egyes lépéseket nagyított ábra tesz még világosabbá.

1. Helyezze az orsót az orsófeltekerőre (5. sz.), és vezesse át a szálat a feltekerő szálvezetőjén (7. sz.) hátulról előrefelé.
2. Nyomja balra a feszesség kioldókart, majd vezesse le a szálat a feszítőlemez között, ügyelve arra, hogy a szál bekerüljön a feszítőlemezbe.
3. Folytassa a szál vezetését lefelé, majd körbe a szálfeszítő rögzített tartórugóján balról jobbra.
4. Vezesse felfelé a szálat, át a felszedő karon balról jobbra.
5. Folytassa a szál vezetését lefelé a szálfelszedő karon elölröl hátra.
6. Vezesse le a szálat, át az alsó vezetőn hátulról előre.
7. Folylassa a vezetést a szálvédőn ál.
8. Végül füzze át a tün elölröl hátra (fontos !!!)

Rögzített száltartó

Az alsószál felhúzása

Az alsó orsó behelyezésekor vagy eltávolításakor a tüt teljesen fel kell emelni.

Forditsa el a kézikereket (3. sz.). Nyissa ki a felszedő fedelét, és húzza ki a műanyag ablakot. Helyezze be az orsót az orsóházba, hogy a szál az óramutató járásával megegyező irányba fusson.

Tegye vissza a műanyag ablakot és a felszedő fedelét.

Emelje fel a nyomótalpat, a bal kezével tartsa a felső szálat, a jobb kezével pedig fordítsa el a kézikerekel az óramutató járásával ellentétes irányba, amig a tú fel nem emelkedik. Amikor a tú leér, a felszedő tálca áthurkolja a felső szálat, forgassa a felszedő tálcát az alsó szál

kihúzásához. Húzza az alsó és a felső szálat a nyomótalp alá (14. sz.), húzza hátra kb. 10 cm-t.

3. sz. 14. sz.

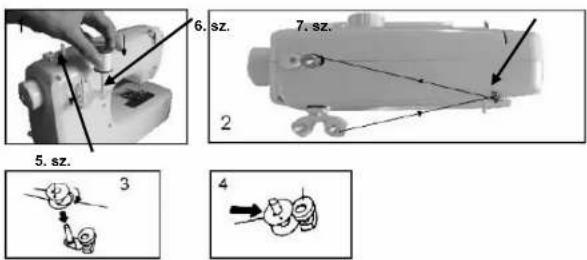

Az orsó feltekerése.

1. ábra: Helyezzen egy spulni cérnát az orsócsapra (6. sz.).

2. ábra: Vezesse át a szálat a feltekerő szálvezetőn (7. sz.) az üres orsóhoz.

3. ábra: Néhányszor tekerje rá a szálat az óramutató járásával azonos irányba az üres orsóra, és helyezze azt az orsófeltekerőre (5. sz. az 1. ábrán).

4. ábra: Nyomja az orsót az orsóütközöre.

A lábpedál megnyomásával inditsa el az elektromos feltekerést.

Amikor az orsó tel van cérnával, engedje fel a lábpedált, vágja el a szálat, majd távolítsa el az orsót

6. sz. 7. sz. 5. sz. 3 4

Visszafelé varrás.

A varrás végén nyomja le a visszafelé varrás kart, varjon néhány öltést visszafelé, hogy rögzítse a szálat és az ne bomoljon ki. A visszafelé varrás ne legyen több 5 cm-nél. Engedje fel a kart, és a gép újból előre fog varmi.

Egyenes és más varrás

Gyözödjön meg arról, hogy az orsófeltekerő (5. sz.) „varrás” helyzetbe van állítva.

Kétféle egyenes varrás közül választhat. Fordítsa a mintaválasztó tárcsát a kívánt állásba. Állítsa a tűt a legfelső pozícióba a kézlkeréknek az óramutató járásával ellentétes irányba törlenő forgalásával. Óvalosan húzza hátrafelé mindkél szálat (kb. 10 cm-l), emelje fel a nyomótalpat, helyezze az anyagot a nyomótalp alá.

Óvatosan nyomja le a lábpedált a varrás megkezdéséhez. Óvatosan egyengesse a kezével az anyagol.

Állitsa meg a tüt a felső állásában, így a szál könnyen kihúzható.

Emelje fel a nyomótalpat, és vegye ki az anyagot.

Minden mintánál Ez az eljárás alkalmazandó.

Mintaválasztó

Megjegyzés

1. A mintaválasztó tárcsa elforgatásakor győződjön meg róla, hogy a tű a legfelső pozícióba van, máskülönben elhajolhat vagy megsérülhet, vagy a varás nem sikerül.

2. A mintaválasztó tárcsa kiválasztásakor helyesen állítsa be a pozíciót, máskülönben megsérti a tűt vagy átvarr a kiválasztott varrási útvonalon. Az eredmény el fog témi a kiválasztott mintától.

Gomblyukak

Elökészület

1. Emelje fel a nyomótalp karját, távolítsa el a fém nyomótalpat, és helyezze fel a gomblyuk talpat. (megjegyzés: a gomblyuk talp beállítása előtt fordítsa el a kézikereket és ellenőrizze, hogy az etetővilla a tűlemez alatt van, a tű pedig 5 mm-el a tűlemez felett.)
2. Határozza meg a gomb átmérőjét és hagyjon 3 mm-t (1/8") a reteszvarrásnak.
3. Ha a gomb nagyon vastag, adjon hozzá többet az átmérő értékéhez.
4. Jelölje meg a gomblyuk helyét és hosszát az anyagon.
5. Úgy helyezze el az anyagot, hogy a tű az öntöl távolabbi jelhez kerüljön.
6. Húzza maga felé a gomblyuk talpat, amennyire csak lehelséges.
7. Engedje le a talpat.
   a) Forditsa a mintaválasztó tárcsát a 13. számú mintára. Varrjon közepes sebességen, amíg el nem éri a másik jelet.
   b) Fordilsa a mintaválasztó tárcsál a 14. számú mintára, és készitsen 5-6 releszvarrást.
   c) Fordílsa a mintaválasztó lárcsát a 15. számú mintára, és varrja meg a gomblyuk bal oldalát az öntől távolabb eső jelig (a gomblyuk kezdete).

d) Fordítsa a mintaválasztó tárcsát a 16. számú mintára, és varrjon reteszvarrást. Távolítsa el az anyagot a talp alól. Vezesse át a felső szálat az anyag hátoldalára, és kösse össze az alsó és a felső szálakat. Vágja ki a gombyuk közepét a varásmetszővel, ügyelve arra, hogy ne vágja meg a varratot egyik oldalon sem.

Tippek:
1. Enyhén csökkentse a felső szál feszességét a jobb eredmény érdekében.
2. Használjon alj anyagot finom és rugalmas anyagok esetén.

TÜ MÉRETE ANYAG SZÁL
9-11(65-75)	Könnyű anyagok - vékony pamut, voál, szerzs, selyem, muszlin, Qiana, pamutszövet, trikó, jersey, krepp, szött poliészter, ing és blüz anyagok.	Kis igénybevételű, pamuitba, nejlonba vagy poliészterbe való cérna.
12(80) Közepesen nehéz anyagok – pamut, szatén, szövet, vitorlavászon, kétoldalasan kötött anyag, könnyű gyapjú.		A legtöbb kapható cérna közepes méretű, és megfelelő ezekhez az anyagokhoz és tüméretekhez. A legjobb eredmény érdekében használjon poliészter cémát a szintetikus anyagokon és pamut szálat a természetes gyapjú anyagokon. Mindig ugyanazt a szálat használja fent és alul.
14(90) Közepesen nehéz anyagok vlaszosvászon, gyapjú, nehezebb kötött szövetek, frottír, farmeranvara
16(100) Nehéz szövetek – vászon, gyapjú, sátoranyag, hálózsák, farmer, kárpit (könnyű és közepes)
18(110) Nehéz anyagok - gyapjúk, kabátanyagok, kárpítok, bőr és vinil		Nehéz igénybevételű cérna szőnyegekhez. (használjon erős talpnyomást –nagy számok).

Hibaelhárítás

Hiba Ok Korrekció
A felső szál elszakad	1. A gép nem megfelelően van befűzve.2. A szálfeszesség túl nagy3. A szál túl vastag a tűhöz..4. A tú nincs megfelelően behelyezve.5. A szál körbe van tekeredve az orsócsapon.6. A tú megsérült.	1. Füzze be újra a cérnát.2. Csökkentse a szálfeszességet (kisebb szám).3. Válasszon nagyobb tűt.4. Távolítsa el és helyezze be újra a tűt (a lapos oldalával hátrafelé).5. Távolítsa el az orsót és tekerje újra.6. Cserélje ki a tűt.
Az alsó szál elszakad 1. Az alsó szál nem megfelelően van behelyezve.2. A felső szál feszessége túl laza.		1. Körültekintően ellenőrizze a céma befűzését.2. Állitsa be a felső szál feszességét.
Kihagyott öltések	1. A tú nem megfelelően van behelyezve.2. A tú megsérült.3. Rossz méretű tú van használatban.4. A talp nem megfelelően lett felhelyezve.	1. Távolítsa el és helyezze be újra a tűt (a lapos oldalával hátrafelé).2. Helyezzen be új tűt3. Az szálnak és az anyagnak megfelelő tűt válasszon.4. Ellenőrizze és megfelelően helyezze fel.
A tú eltörik	1. A tú megsérült.2. A tú nincs megfelelően behelyezve.3. Az anyaghoz nem megfelelő tűméret.4. Rossz talp van felszerelve.	1. Helyezzen be új tűt 2.Helyezze be megfelelően a tűt (a lapos oldalával hátrafelé).3. A szálnak és az anyagnak megfelelő tűt válasszon.4. Ellenőrizze, és helyezze fel helyesen.
Laza öltések	1. A gépbe a cérna nem megfelelően van befűzve.2. Az orsóház befűzése nem megfelelő.3. Tú/anyag/szál rossz kombinációja.4. Szálfeszítós rossz.	1. Ellenőrizze a szálazást.2. Az ábrának megfelelően füzze be a cémát az orsóházba.3. A tú méretének megfelelőnek kell lennie a cémához és az anyaghoz.4. Javítsa ki a szálfeszességet.
A varrás gyűrődik	1. A tú túl nagy az anyaghoz.2. Az öltéshossz rosszul van beállítya.3. A szálfeszesség túl erős.	1. Válasszon finomabb tűt.2. Állitsa be a kívánt öltéshosszt.3. Csökkenlse a szál feszességét.

FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Használat előtt olvassa el az összes előírást.
• Ne érjen hozzá a forró felületekhez. Használja a készülék fogantyúját és kezelőszerveit.
• Az áramütés elkerülése érdekében ne merítse a kábelt, a csatlakozót és a készüléket vízbe és más folyadékba.
• Használaton kivül, illetve tisztítás előtt húzza ki a készüléket a hálózatböl. A készüléket hagyja lehűlni, mielőtt tartozékokat tesz rá vagy vesz le róla. Ne használja a készüléket, ha megsérült a hálózati kábele vagy a csatlakozója, ha rendellenes működést mutat, illetve ha bármilyen módon megsérült.
• A nem a készülék gyártója által javasolt tartozékok használata sérülést okozhat és érvényteleniti a garanciát.
• Ne használja a készüléket szabadtéren, illetve höforrásokon vagy azok közvetlen közelében.
• Ügyeljen arra, hogy a kábel ne lógjon le az asztal vagy a pult széléről és ne érjen hozzá semmilyen forró felülethez. Ne tegye a készüléket függöny vagy más hasonló textília alá vagy annak közvetlen közelébe.
• A készüléket csak háztartási célra és csak rendeltetésének megfelelő módon használja.
• A készüléket stabil, vízszintes felületre helyezze.
• A készüléket soha ne hagyja felnőtt felügyelete nélkül BEKAPCSOLVA vagy forró állapotban.
• A kerámia alkalrészek törésére nem vonatkozik a garancia.
• A sérült kábelt vagy csatlakozót a veszélyek elkerülése érdekében képzett szerelőnek kell kicserélnie. Ne javítsa saját maga a készüléket.
• Hosszabbító kábel és más hasonló eszköz használata tilos.
  。

ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT

Garancia

• Erre a cégünk által gyártott készülékre 24 hónapos garanciát biztosítunk a vásárlás (számla) dátumától számítva.
• A garancia időtartama alatt a készüléknek és tartozékainak bármilyen anyag- vagy gyártási hibából eredő meghibásodása esetén a készüléket ingyenesen kijavitjuk vagy – cégünk mérlegelésétől függően – kicseréljük. A garanciális szervizelés nem jelenti a garancia meghosszabbítását vagy egy új garanciaidőszak elkezdését!
• A garanciát a vásárlást igazoló dokumentum igazolja. Vásárlást igazoló
  dokumentum hiányában nincs mód az ingyenes cserére, illetve javításra.
• Ha érvényesíteni kívánja a garanciát, akkor kérjük, juttassa vissza az egész készüléket eredeli csomagolásában az érlékesítőhöz a vásárlást igazoló számla kíséretében.
• A tartozékok hibája nem jelenti az egész készülék automatikus kicserélését. Ilyen esetekben hívja ügyfélszolgálatunkat. A törött üveg- vagy műanyag tartozékok pótlása minden esetben dijköteles.
• A fogyóeszközök, illetve a kopásnak kitett alkatrészek meghibásodására, valamint az említett alkatrészek tisztítására, karbantartására és cseréjére a garancia nem vonatkozik, így ezek külön fizetendők!

• A készülék illetéktelen felnyitása esetén a garancia érvényét veszti.
- A garancia lejártát követően a készülék javítása szakszervizben, díjfizetés ellenében lehetséges.

Környezetvédelmi előírások

A készüléket élettartamának végeztével ne a háztartási szeméte dobja, hanem vigye az elektromos és elektronikus háztartási hulladékok számára kijelölt központi gyűjtőhelyre. Ez, a készüléken, a használtal útmutatóban és a csomagolanyagokon látható szímbólum erre a fontos tudnivalóra hívja fel a figyelmet. A készüléken felhasznált anyagok újrahasznosíthatoak. A használt háztartási eszközök üjrahasznosításaval Ön is hosszájárulhat környezetünk védelméhez. A gyűjtőhelyről az illetékes önkormányzat ad felvilágosítást.

Csomagolás

A csomagolás 100%-ban újrafelhasználható; a csomagolást válassza külön a készüléktől.

Termék

Ez a készülék megfelel az Elektromos és elektronikus készülékek hulladékairol szóló 2002/96/EC sz. EU-irányelvnek (WEEE). A terméknek a hulladékfeldolgozás során történő megfelelő kezelésével elkerülhetők a kömyezetre és az emberi egészségre gyakorolt káros hatások.

EC megfelelőségi nyilatkozat

A készülék tervezése, gyártása és értékesítése során figyelembe vették a 2006/95/EC sz. kisfeszültségű irányelv, a 2004/108/EC sz. elektromágneses megfelelöségi irányelv, valamint a 93/68/EEC sz. irányelv biztonságl előírásalt.
