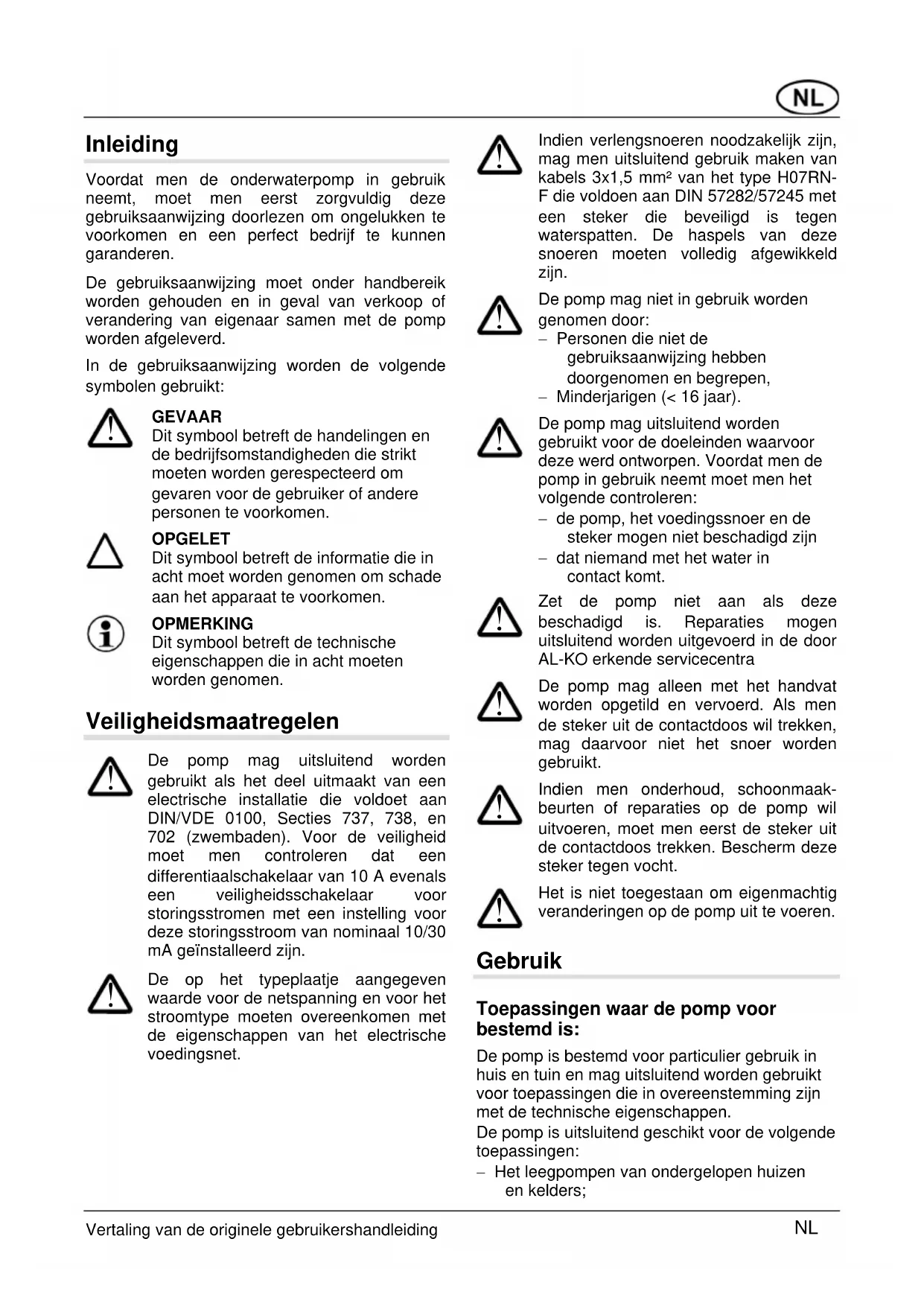

GEBRUIKSAANWIJZING SUB 8001 AL-KO
Voordat men de onderwaterpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect bedrijf te{kennen garanderen.
De gebruiksaanwijzing moet onder handbereik worden gezhonden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.
In de gebruiksaanwijzing worden de volgende symbolen gebruikt:
GEVAAR
Dit symbolism betreft de handelingen en de bedrijfsomstandigheden die strikt要去en worden gespecteerd om gevaren voor de gebruiker of andere Personen te voorkomen.
OPGELET
Dit symbolism betreft de informatatie die in acht要去 worden genomen om schade aan het apparaat te voorkomen.
OPMERKING
Dit symbol betreft de technische eigenschappen die in acht要去en worden genomen.
Veiligheidsmaatregelen
De pomp mag uitsluitend worden gebrukt als het deel uitmaakt van een electrische installmentie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de verilgheid moet men controleren dat een differentiaalschakelaar van 10 A evenals een verilgheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geinstalleerd zijn.
De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype要去en overeenkomen met de eigenschappen van het electrische voedingsnet.
Indien verlengsnoerenoodzakelijk,zijn, mag men uitsluitend gebruik makev van kabels 3× 1,5mm^2 van het type H07RNF die voldoen aan DIN 57282/57245 met een steker die beveiligd is gegen waterspatten.De haspels van deze snoeren要去en volledig aufgewikkeld zich.
De pomp mag Niet in gebruik worden genomen door:
- Personen die nicht de gebruiksaanwijzing hebben doorgenomen en begren,
- Minderjarigen (< 16aar).
De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoordeze werden ontworpen. Voordat men depomp in gebruik neemt moet men het volgende controleren:
- de pomp, het voedingssnoer en de steker mogen Niet beschadigd zijn
- dat niemand met het water in contact komt.
Zet de pomp Niet aan als deze beschadigd is. Reparaties mogenuitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra
De pomp mag alleen met het handvat worden opgetild en vervoerd. Als men de stekeruit de contactdoos wil trekken, mag waarvoor Niet het snoer worden gebruikt.
Indien men onderhoud, schoonmaakbeurten of reparations op de pomp wiluitvoeren, moet men eerst de stekeruit de contactdoos trekken. Bescherm deze steker gegen vocht.
Het is Niet toegestaan om eigenmachtig veranderingen op de pomp UIT te voeren.
Gebruik
Toepassingen waar de pomp voor bestemd is:
De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassen die in overeenstemming zich met de technische eigenschappen.
De pomp is uitsluitend geschikt voor de volgende toepassingen:
-
Het leegpompen van ondergelopen huizen en kelders;
-
Het leegpompen van reservoirs of voor het overpompen;
- Afwateren en drooghonden van putten van putjes;
Beluchten en rondpompen van water in vijvers en kunstmatige watervallen; - Afwateren van gefiltreerde riolen en putten (uitsluitend voor pompen van het type Drain 6000, Drain 8000, Drain 10500).
De pomp is uitsluitend geschikt voor de volgende vloeistoffen:
- Schoon wate;
Regenwater; - Water met chloor (van bijvoorbeeld zwem-baden);
Water voor huishoudelijk gebruik;
Rioolslijk met maximum gehalte aan nicht maar beneden gezonken van 5% en een Maximale korrelgroote van 30~mm (uitsluitend voor pompen van het type Drain 6000, Drain 8000, Drain 10500).
Niet toegestane toepassingen
De pomp要去iet onafgebrokewerken. Niet toegestane vloeistoffen:
drinkwater
zout water;
vloeibare voedingsmiddelen;
- chemische en corrosieve stoffen;
- zuren, ontvlambare explosieve of vluchtige stoffen;
- vloeistoffen met een temperatuur van boven 35^ ;
water met zand of andere schurende middelen;
- rioolslijk met stukjes weefsel of papier (uitsluitend voor pompen van het type Sub 6000, Sub 8000, Sub 15000).
Beschrijving van de Pomp
Onderwaterpomp (Figuur A)
1 Trekontlasting van de kabel
2 Handgreep
3 Pomplichaam
4 Universele aansluitnippel
5 Verbindingsstuk 90°
6 Aanzuigspleten 7
7 Vlotterschakelaar r
8 Voedingsssnoer
Werking
De pomp zuigt het water via de aanzuigspleten (6) aan en pompjt het dan door de uitlaatopening maar buiten.
Thermische beveiliging
De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indiendez te warm wordt. In dit geval za de pomp dan voor ongeveer 15 tot 20 minuten afkoelen en dan weeer automatisch in werking treden.
Installatie en Inbedrijfname van de Pomp
- Draai het verbindingsstuk 90^ (5) in de uitlaatopening.
- Draai de universe aansluitnippel (4) aan het verbindingsstuk 90^ (5).
- Bevestig een buis aan de universe aansluitnippel.
De universe aansluitnippel kan worden gesneden zodate hij past bij het verbindingsstuk van de gekozen slang. Men verwrijkdt de hoogste pompcapaciteit als men de diameter van de slang zo groot möglichk kiest.
- Spoel de snoerhaspel helemaal af.
Controleer dat de electrische stekers zich Niet opplaatsen bevinden waar ze onder water konnen komen.
Laat de pomp langzaam in het water zakken. Houd hem wat schuin zodate eventueel opgehoopte lucht eruit kan (ontluchting). Let op het veiligheidsniveau van de pomp. Als de ondergrond modderig of zanderig is of als er grind ligt, dan is het better om de pomp op eenplaat tezetten of hem aan een koord op een veilige afstand van de bodem te honden.
De pomp mag geen vaste delen oppompen. Zand en andere schurende middelen zullen de pomp vernielen. Voor pompen die in putten worden gebruikt要去 men een koord aan de handgreep bevestigen. Let op dat eventuele putten de juiste afmetingen hebben, wie figuur B.
Open putten voorzichtig.
- Steek de steker in de contactdoos. Als het water nu boven een bepaald niveau kommt (opstartniveau), zal de vlotterschakelaar automatisch opstarten en weeer stopzetten indien het water onder het zogenaamde stopniveau kommt. Raadpleeg de technische eigenschappen.
Neem deoodzakelijk meaatregelen om te voorkomen dat lokalen nicht onder water lopen in geval van storingen aan de pomp of de andere componenten van het system. Men kan hiervoor zorgen door een noodpomp of alarm te installereren.
Laat de pomp nicht werken als de uitlaatslang gesloten of verstopt is.
Pompen van restwater
Om het resterende water weg te pompen (wat overblijft als de vlotterschakelaar de pomp uitschakelt, die de "Technische Eigenschappen") moet men de vlotterschakelaar als volgt met de hand bedieren:
- Trek de steker UIT de contactdoos.
- Til de vlotterschakelaar op en bind deutsche vast in verticale stand.
- Steek de steker in de contactdoos. De pomp zal nu opstarten en het resterende water wegpompen.
Houd de pomp en het waterniveau goed in de gaten om te voorkomen dat de pomp droogloopt. Trek de steker uit de contactdoos zodra het water volledig is weggempont.
Indien de waterhoogte onder 10 / 40mm is gekomen za de pomp lucht opzuigen. In zo'n geval要去 de pomp ontlucht worden voordat men deze opniew gebruikt (zie Ingebruikname).
Instelling van het opstartniveau
Het snoer van de vlotterschakelaar is bevestigd op het pomplicham. Het niveau voor opstarten en aftschaken+kunnen worden ingesteld door de bevestigingspositie van het vlotterschakelaarsnoer op de pomp te veranderen. Voor de lengte van dit snoer worden 120mm aangeraden.
Afschakelen van de Pomp
- Men hoeft alleen maar de stekeruit de contactdoos te trekken.
Onderhoud en Reiniging
Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging)要去 de steker van de pomp uit de contactdoos�ngrokken.
Pomp schoon make
- Was telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten können hinterlaten.
Eventueel reinigt men ook de aanzuigspleten met schoon water.
Beschem de pomp gegen vorst gedurende perioden dat men deutsche nicht gebrukt. Niet vergeten om het water uit de pomp weg te lately lopen voordat men deze opbergt.
Afvoer van afval
Geef het gebruikte apparaat nicht met het huisvuil mee!
De verpakking, het apparaat en de accessoires zijn van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoor.
Storingen
Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelpen要去 de steker van de pomp uit de contactdoos zich getrokken.
| Probleem | Oorzaak | Oplossing | |
| De motor draait nicht Schoepenrad geblokkeerd | Haal het blokkerende object uit het aanzuiggedeelte. | ||
| De thermische schakelaar is afgeslagen | Wacht tot de thermische schakelaar de pomp waaroot lopen. Controller de water-temperatuur. Laat de pomp nakijken. | ||
| Geen | Laahetsphaeting voedingsnet door een gespecialiserde electriën controleren. | ||
| De vlotterschakelaar werkt nicht als het waterniveau stijgt. | Stuur de pomp waar een Servicecentrum van AL-KO. | ||
| De pomp draait maar geegt geen water | Lucht in het pomplicham | Laat de lustcht ontsappen door de pomp enigszins schuin te houden | |
| Aanzuiggedeelte | verstopt | Vuil | |
| Uitlaatsysteme afgesloten | Uitlaatsystem open make | ||
| Uitlaatslang | geknikt | Haal | |
| Er komt te weinig waDiameter van de slang te Klein | Grotere uitlaatslang nemen | ||
| Aanzuiggedeelte | verstopt | Vuil | |
| Stuwhoogte te groot Stuwhoogte verminderen | |||
Als het nicht lukt om de problemen te verhopen, worden aangeraden om zich tot het dichtst bijzijnde Servicecentrum van AL-KO te wenden.
Indledning
Karekunde.
EG-conformiteitsverklaring
Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.
Product
Pomp, electrisch
Serienummer
G3023025
Type
Sub 6000/8001/15001
Drain 6001/8001/11001
Fabrikant
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-richtlijnen
2006/95/EG
2004/108/EG
Gevolmachtigde
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Geharmoniseerde normen
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1;VDE 0875-14-1/A1:2008-12
EN 55014-2;VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-19
Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaar onske keuze door reparatie of een verrangende levering.Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.
Onze garantieteozegging geldt enkel bij: De garantie vervalt bij:
correcte behandeling van het apparaat
pogingen tot reparatie van het apparaat
inachtneming van de bedieningshandleiding
technische wijzigingen aan het apparaat
gebruik van originele reserveonderdelen
gebruik dat Niet in overeenstemming is met de bestem- ming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)
Uitgesloten van de garantie zijn:
lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXXXXX (X)
■ verbrandingsmotoren - hiervoor gelden deAPEe garantiebepalingen van de betreffende motorfabrikant
Bij garantieaanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
