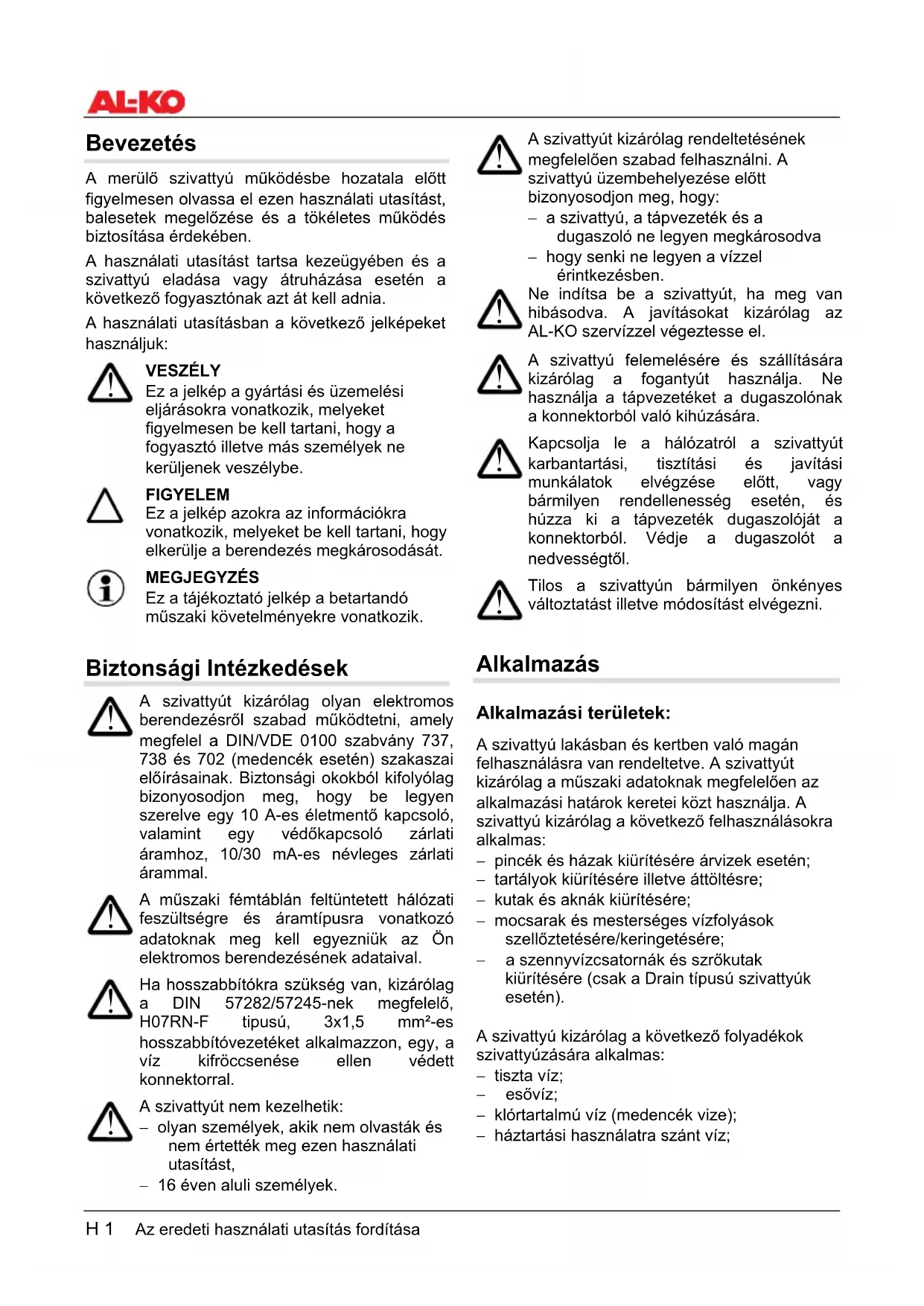

HASZNÁLATI ÚTMUTATÓ SUB 8001 AL-KO
A meruló szivattyu mukodésbe hozatale elott figyelmesen olvassa el ezen hasznalati utasitast, balesetek megelozese es a tokeletes mukodésBiztositasa erdekében.
A hasznalati utasítást tartsa kezeügyében és a szivattyu eladása vagy áruházasa eseten a következő fogyasztónak azt át kell adnia.
A használatiutasításban a következő jelképeket használjuk:
VESZÉLY
Ez a jelkép a gyartási és üzemelési eljárásokra vonatkozik, melyeket figyelmesen be kell tartani, hogy a fogyasztó illetve más személyek ne kerüljenek veszélybe.
FIGYELEM
Ez a jelkép azokra az információkra
vonatkozik, melyeket be kell tartani, hogy
elkerülje a berendezés megkarosodását.
MEGJEGYZES
Ez a tajekoztató jelkép a betartando muszaki kovetelményekre vonatkozik.
Biztonsági Intézkedések
A szivattyut kizarolag oyan elektramos berendezesrol szabad mukodtetni, amely megfelela DIN/VDE 0100 szabvany 737, 738 es 702 (medencek eseten) szakaszai elorasainak. Biztonsagi okokbol kifolyolag bizonyosodjon meg, hogy be legyen szerelve egy 10 A-es eletmento kapcsolo, valamint egy vedokapcsolo zarlati aramhoz, 10/30 mA-es nevleges zarlati arammal.
A muszaki fémtáblán felttuntetett halózati feszültsegre és áramtipusra vonatkozó adatoknak meg kell egyezniuk az On elektromos berendezésenek adataiaval.
Ha hosszabbitokra szükség van, kizárolag a DIN 57282/57245-nek megfelelo, H07RN-F tipusu, 3x1,5 mm²-es hosszabbitóvezetéket alkalmazzon, egy, a viz kifroccsenese Ellen védett konnektorral.
A szivatty nem kezelhetik:
-
olyan személyek, akik nem olvasták és nem értették meg ezen használatiutasítást,
-
16 éven aluli személyek.
A szivatty kizarolag rendeltetésenek megfeleloen szabad felhasznalni. A szivatty üzembehelyeze se elottBizonyosodjon meg, hogy:
- a szivatty, a tapvezetek es a dugaszol ne legyen megkarosodva
- hogy senki ne legyen a vizzel erintkezesben.
Ne inditsa be a szivattyut, ha meg van hibasodva. A javitasokat kizarolag az AL-KO szervizzel vgeeztesse el.
A szivatty felemelésere es szallitasara kizarolag a fogantuyt hasznalja. Ne hasznalja a tapvezeteket a dugaszolonak a konnektorbol valo kihuzasara.
Kapcsolja le a halózatról a szivattyut karbantartási, tisztitási és javitási munkálatok elvgzése elött, vagy barmilyen rendellenesség esetén, és húzza ki a pávezéték dugaszolóját a konnektorból. Védje a dugaszolót a nedvességtól.
Tilos a szivattyun barmilyen onkenyes valtoztatast illetve modositast elvegezni.
Alkalmazás
Alkalmazasi teruletek:
A szivattyukasban es kertben valo magan felhasznalasra van rendeltete. A szivattyukizarolag amuszaki adatoknak megfeleloen az alkalmazasi hatarok keretei kozt hasznalja.A szivattyukizarolag a kovetkezofelhasznalasokra alkalmas:
- pincek es hazak kiuritésere arvizek eseten;
- tartalyok kiuritésere illetve attoltésre;
- kutak és aknák kiürítésere;
- mocsarak és mesterséges vizfolyások szellőtésére/keringetésére;
- a szennyvizcsatornák és szrökutak kiürítésére (csak a Drain típusú szivattyuk esétén).
A szivattyu kizarolag a kovetkezofolyadekok szivattyuzasara alkalmas:
- tiszta viz;
esoviz;
-klórtartalmúviz (medencék vize); -
háztartási használatra szánt viz;
-
szennyviz, mely maximum 5% uzó szilard anyagot tartalmaz, és szemcseye max. 30 mm atméröjü (csak a Drain típusú szivattyuk esétén).
Tiltott alkalmazás:
A szivattyut nem szabad folyamatos üzemben hasznalni. A szivattyu nem alkalmas a kovetkezofolyadekok szivattyuzasara:
Vóvíz;
- sós viz;
- folyékony élelmiszerek;
- maró hatású szerek és vegyszerek;
- savas, gyulékony, robbanó illetve illanó folyadékok;
- 35^ -nal melegebb folyadékok;
- homokos viz, illetve csiszoló folyadékok.
- textilanyagot illetve papírdarabokat tartalmazó szennyviz (csak a Sub típusú szivattyuk esétén).
A Szivattyu Leirasa
Meruló Szivattyu (A Abra)
1 Vezetekroggztó
2 Fogantyú
3 Szivattyuhenger
4 Töbsszörös gumitartó csökötes
5 Konyokcs csatlakozó
6 Beszívo rések
7 Uszokapcsoló
8 Tápvezéték
A szivattyu vizet sziv fel a beszivo reseken (6) keresztul, es azt a nyomocsonkon keresztul szogaltatja.
Hóvedelem
A szivatty el van latva egy hoérzékeny
kapcsolóval, mely tulmelegedés esétén leallitja a szivatty. Egy kb. 15-20 perces húlesi ido utan a szivatty automatikusan ujraindul.
A Szivattyu Beszerelése és Mûködésbe Hozatala
- Csavarja a konyokcs o csatlakozot (55) a nyomocsonkra.
-
Csavarja a tobszörös gumitartó csokötest (4) a konyokcs osatlakozóra (5).
-
Erősitsen egy csövet a tõbbszörös gumitartó csökötesre.
A többszörös gomitartó csökôtést el lehet vágni, hogy a valasztott cso csatlakozójának megfeleljen. A legjobb hozam egy, a lehetó legnagyobb atmérőjú cso hasznalatával érhetó el.
- Gongyolje ki a tapvezeteket.
Bizonyosodjon meg, hogy az elektramos dugaszolok arvizimentes helyen legyenek elhelyezve.
Lassan meritse bele a szivatty u vizbe. Tartsa a szivatty u enyhén ferde helyzetben, hogy az esetlegesen belul maradt levegot kieressze (levegomentesités). Ugyeljen a szivattyu biztonsagi szintjere. Saros, homokos vagy kavicsos altalaj eseten celszeru a szivatty u egy kulon erre a celra szant feluletre helyezni, vagy beinditani a szivatty u egy kotelre felfuggesztve. Inteze zuy, hogy elegendo tavolsagra legyen a foldtol.
A szivatty nem szivhat semmilyen szilard testet. A vizben lev homok es mas csiszoloanyagok tonkreteszik a szivattyut. Kutakba es aknakba meritettszivattyuk eseten celszeru a fogantuyhozerositeni egy kotelet. Aknak eseten szukséges ellenorizni, hogy a meretek megfeleloek legyenek, lasd B Abra.
Ovatosan nyissa ki az aknakat.
- Dugja be a dugaszolot a konnektorba. Amikor a viz egy meghatarozott szintet eler (inditasi magassag), az uzokapcsolo automatikusan beinditja a szivattyut, es azt leallitja, amikor a vizszint a leallitasi magassag ala sullyed. Nezze meg a Muszaki Adatokat.
Az eloirasok figyelembevetelevel intezze uyg, hogy a szivattyu meghibasodasa ne okozzon egyeb krokat a helysegek elarasztasa kovetkezteben. Ezt egy riasztoszerkezet, illetve egy ideiglenes szivattyu beszerelsevel lehetbiztositani.
Ne üzemeltesse a szivattyt lezt illetve eldugult nyomovezetakkel.
A maradék viz szintje felett fennmarado viz szivattyúzasa
Hogy a maradék viz szintje felett fennmarado összes vizet kiszivattyúzza, az uszókapcsolot manuálisan kell muködésbe hozni, az alábbiak szerint:
- Húzza ki a dugaszoló t a konnektorból.
- Emelje fel az uzókapcsolot és fuggoleges helyzetben rogzítse.
- Dugja vissza a dugaszoló a konnektorba. A szivatty be fog indulni es kiszivattyuzza a maradek viz szintje felett fennmarado összes vizet.
A fennmarado viz szivattyuzasa alatt folytonosan ellenorizzae a szivattyut, hogy elkerulje a szivattyu szarazon valo mukodeset. Allitsa le a szivattyut a dugaszolonak a konnektorbol valo kihuzasaval, miutan a viz teljesen el lett tavolitva.
Ha a maradek viz magassaga kevesebb, mint 10 / 40~mm a szivattyu levego t sziv be. Ebben az esetben, a kovetkebo beinditas elott a szivattyuhenger belsejuben maradt levego t el kell tavolitani (lasd Mukodesbe hozatal).
Az inditasi es leallitasi magassag meghatarozasa
Az uszokapcsolo gezeteteke a szivattyuhengerhez van rogzitve. Az inditasi es leallitasi szinteket ugy lehet szabalyozni, hogy megvaltoztatja az uzokapcsolo gezetekenek rogzitesti helyet a szivattyun. Az uszokapcsolo gezetekenek ajnlott hosszusaga kb. 120~mm
Karbantartás és Tiszítás
Barmilyen karbantarasi es tiszitatisi muvelet elvgzese elott a szivattyut le kell kapcsolni a taphalozatrol. Huzza ki a tapvezetek dugaszoljat a konnektorbol.
A szivattyu tisztlitasa
- Oblítse át a szivattyú tiszta vizzel, miután klórtartalmú, vagy üledéket hagyó vizet szivattyúzott.
- Ha szükséges, tiszta vizzel tisztítsa meg a beszívo réseket.
Fagyellenes védelem
Ovja a szivattyut a fagytol. Uritse ki a szivattyut es facgimentes helyen tarojla.
Hulladék csoportosítása
RL 2002/96 EG
A kiselejtezett gépet ne dobja a háztartásizemétbe!
A csomagolas, a gep es a tartozekok anyagai ujrahasznosithatok. Hulladekkent torten' kezelésuket ennek megfeleloen kell vgezni.
Rendellenességek
Estleges rendellenességek megszüntetésère irányuló barmilyen beavatkozas elvégzese elott húzza ki a szivattyu dugaszolóját a konnektorból.
| Probléma | Ok | Megoldás |
| A motor nem forog A járókerék elakadt Távolítsa el a dugulást a szívóoldalon. | ||
| A | hóérzéken Yámpocsetó kizgposbütérzékeny capcsoló ujraindítsa a szivattyú. Ügyeljen a folyadék maximális hämér sékletére. Ellenőriztesse a szivattyú. | |
| Nincs hálózati feszültseg | Ellenőriztesse az árambetaplálást egy villanyszerelövel. | |
| Az uszókapcsoló nem capcsol be, amikor a vízsztint emelkedik | Küldje el a szivattyú az AL-KO szervízebe. | |
| A szivattyú forog, de nem szolgáltat folyadékot | Levegő van a szivattyuhengerben | Távolítsa el a levegőt a szivattyú ferde helyzetben tartva |
| A szívóvezéték eldugult | Távolítsa el a szennyeződést a szívóvezétékrol | |
| A nyomóvezéték le van zárva Nyissa ki a nyomóvezéték | ||
| A | nyomóvezéték elhajlott | |
| Túl kicsi a hazam | A cső atmérője túl kicsi | Használjon nagyobb nyomóvezéték |
| A szívóvezéték eldugult | Távolítsa el a szennyeződést a szívóvezétékrol | |
| Túl nagy szintkülönbség | Csökkentse a szintkülönbséget | |
Nem kikuszobölhető rendellenességek eseten legyen szíves a legközelebbi AL-KO szervízhez fordulni.
Wstep
EU megfeleloségi nyilatkozat
Kijelentjuk, hogy ez a termek jelen allapotaban megfelel a harmonizalt EU-oranyelvekben, EUBiztonsagi szabvanyokban es a termekre vonatkozo szabvanyokban megfogalmazott kovetelmenyeknek.
Termék
Harmonizált szabványok
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1;VDE 0875-14-1/A1:2008-12
EN 55014-2;VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-19
A készülék esetleges anyag-, illetve gyartási hibaita szavatosság törvenyes elévulési idején belül, saját valasztásunknak megfeleloen javitessal vagy potalkrész biztositásával haritjuk el. Az elévulési idö vonatkozasaban annak az országnak a torevenyei az irányadok, amelyben a készüléket megvasárolták.
A garancia érvényes, ha: A garancia nem érvényes, ha:
A keszüléket szakszerüen használták
Betartották a használatiutasítást
Eredeti potalkatreszeket hasznaltak
A készüléket sajátkezüleg javitották
A keszülék műszaki jellemzői megváltoztak
A keszüléket nem rendeltetéssserüen hasznalták
(pl. ipari vagy kommunalis celu hasznositas eseten)
A garancia nem vonatkozik a következörkre:
A lakkozás normal hasnálatból eredó sérülései
Kopasnak kitett alkatrészek, amelyek a pólalkatrész-kártyán bekeretezett számmal vannak jelöve [XXXX (X)]
■ Belsóégésu motorok - Ezekre az adott motor gyárója által kiadott kūlón garanciavallas érvényes
Garancialis esetben kérjuk, hovy ezzel a garanciavallási nyilatkozattal és a vásarláskor kapott számlával forduljon az üzlethez, ahol a vásárlas törtent, vagy a legközelebbi ügyfelszolgálathoz. Ez a garanciavallás a vásárónak az eladóval szemben tamasztott torvényes szavatossági igényét nem érinti.
