MANUALE UTENTE SUB 8001 AL-KO

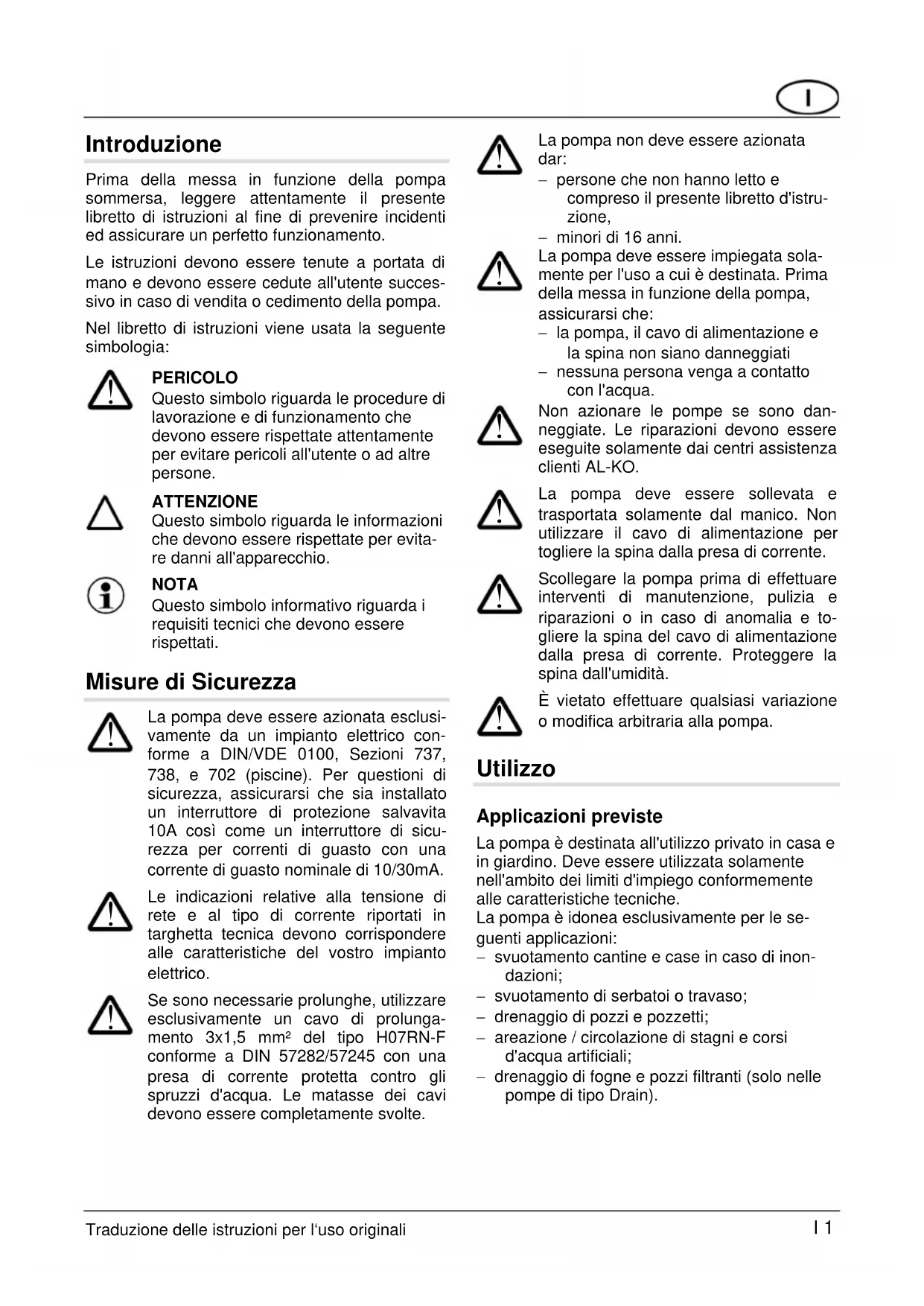

Prima della messa in funzione della pompasa sommersa, leggere attendamente il presente libretto di istruzioni al fine di prevenir incidenti ed assicurare un perfetto funzionamento.
Le istruzioni devono essere tenute a portata di mano e devono essere cedute all'utente successivo in caso di vendita o Cedimento della pompa.
Nel libretto di istruzioni viene usata la segunte symbologia:
PERICOLO
Questo significato riguarda le procedure di lavorazione e di funzionamento che devono essere rispetto attendamente per evitare pericoli all'utente o ad altre persona.
ATTENZIONE
Questo significato riguarda le informazioni che devono essere rispetto per evitare danni all'apparecchio.
NOTA
Questo symbolo informativo riguarda i requisiti tecnici che devono essere rispettati.
Misure di Sicurezza
La pompa deve essere azionata esclusivamente da un impianto elettrico conforme a DIN/VDE 0100, Sezioni 737, 738, e 702 (piscine). Per questioni di sicurezza, assicurarsi che sia installato un interruptore di protezione salvavita 10A所致 come un interruptore di sicurezza per correnti di guasto con una corrente di guasto nominale di 10/30mA
Leindicazioni relative alla tensionedi rete e al tipo di corrente riportati in targhetta tecnica devono corrispondere alle caratteristiche del vosto impianto elettrico.
Se sono necessarie prolonghe,utilizzare esclusivamente un cavo di prolongamento 3× 1,5mm^2 del tipo H07RN-F conforme a DIN 57282/57245 con una presa di corrente protetta contro gli spruzzi d'acqua. Le matasse dei cavi devono essere completamente svolte.
La pompa non deve essere azionata dar:
-
persone che non hanno fatto e compreso il presente libretto d'istruzione,
-
minori di 16 anni.
La pompa deve essere impiegata solamente per l'uso a cui è destinata. Prima della messa in funzione della pompa, assicurarsi che:
-
la pompa, il cavo di alimentazione e la spina non siano danneggiati
-
nessuna persona venga a contatto con l'acqua.
Non azionare le pompé se sono danneggiate. Le riparazioni devono essere eseguite solamente dai centri assistenza clienti AL-KO.
La pompa deve essere sollevata e trasportata solamente dal manico. Nonutilizzare il cavo di alimentazione pertogliere la spina alla presa di corrente.
Scollegare la pompa prima di effettuare interventi di manutenzione, pulizia e riparazioni o in caso di anomalia e togliere la spina del cavo di alimentazione alla presa di corrente. Proteggere la spina dall'umidità.
È vietato effettuare qualsiasi variazione o modifica arbitria alla pompa.
Utilizzo
Applicazioni previste
La pompa è destinata all'utilizzo privato in casa e in giardino. Deve essere utilizzata solamente nell'ambito dei limiti d'impeggo conformmente alle caratteristiche tecniche.
La pompa è idonea esclusivamente per le seguenti applicazioni:
- svuotamento canine e case in caso di ondazioni;
svuotamento di serbatoi o travaso; - drenaggio di pozzi e pozzetti;
- areazione / circolazione di stagni e corsi d'acqua artificiali;
- drenaggio di fogne e pozzi filtranti (solo nelle pompe di tipo Drain).
La pompa è idonea esclusivamente per il pompaggio dei seguenti liquidi:
acqua chiara;
acqua piovana;
- acqua contente cloro (acqua per piscine);
- acqua per uso domestico;
- liquame contente una quantità massima di materiale in sospensione del 5% e una granà con un diametro massimo di 30 mm (solo nelle pompe di tipo Drain).
Applicazioni vietate
La pompa non deve essere impiegata in servizio continuo. La pompa non è idonea per il pompaggio di:
acqua potabile
- acqua salata;
alimenti liquidi;
- sostenze corrosive, chimiche;
liquidi acidi, inflammabili, esplosivi o volatili;
- liquidi con temperatura superiore a 35^
- acqua sabbiosa o liquidi abrasivi;
- liquame contenente materiali tessili o fram-. menti di carta (solo nelle pompe di tipo Sub).
Descrizione della Pompa
Pompa sommersa (Figura A)
1 Ferma cavo
2 Manico
3 Corpo pompa
4 Nipplo multi-portagomma
5 Raccordo a gomito
6 Fessure di aspirazione
7 Interruttore a galleggiante
8 Cavo di alimentazione
Funzione
La pompa aspira l'acquaattraverso le fessure di aspirazione (6) e la eroga tramite la bocca di mandatat.
Protezione termica
La pompa è dotata di un interruptore termico che disinnesta la pompa in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riavvia automaticamente.
Installazione e Messa in Funzioni della Pompa
- Avvitare il raccordo a gomito (5) nella bocca di mandata.
- Avvitare il nippo multi-portagomma (4) al raccordo a gomito (5).
- Fissare un tubo al niplo multi-portagomma.
Il nipplo multi-portagomma cui assere tagliato per essere adattato al raccordo del tubo prescelto. La portata migliorie cui assere raggiunta utilizzato un tubo di diametro più grande possibile.
- Svolgere il cavo di alimentazione.
Assicurarsi che le spine elettriche siano poste in luoghi non soggetti ad inondazioni.
Immergere lentamente la pompa nell'accqua. Mantenere la pompa in posizione leggermente obliqua, al fine di far fuoriuscire l'eventuale aria rimasta all'interno (disaarare). Fare attenzione al livello di sicurezza della pompa. In caso di sottosuolo fangoso, sabbioso o Sassoso è opportuno mettere la pompa su un apposto piano, oppure azionare la pompa sospesa ad una corda. Fare in modo di mantenere una distanza sufficiente da terra.
La pompa non può aspirare alcun corpo solido. Sabbia e altre sostanze abrasive presenti nell'acqua distruggono la pompa. Per le pompe immerse in pozzi e pozzetti è opportuno fissare una corda alla maniglia. Nel caso di pozzetti è necessario fare attenzione che le dimensioni siano adeguate, videere figura B.
Apriere i pozzetti con cautela.
- Inserire la spina nella presa di corrente.
Quando viene raggiunto un determinato livello dell'acqua (altezza di avvio), l'interruttore a galleggiante avvia automaticamente la pompa e la arresta in caso di diminuzione del livello dell'acqua sotto l'altezza di arresto. Consultare le caratteristiche tecniche.
Osservando misure adequate, fare in modo che in caso di guasti alla pompa non si verifichino danni seguenti dovuti all'inondazione di ambienti. Ciò cui essere garantito ad esempio, con l'installazione di un dispositivo di allarme o di una pompa di emergenza.
Non far girare la pompa con il tubo di mandata chiuso o bloccato.
Pompaggio dell'acqua rimanente sopra il livello d'acqua residua
Per pompare tutte l'acqua rimanente sopra il livello d'acqua residua (vedere Caratteristiche tecniche) l'interruttore a galleggiante delve essere re azionato manualmente come segue:
- Estrarre la spina alla presa di corrente.
- Alzare l'interruttore a galleggiante e fissarlo in posizione verticale.
- Inserire la spina nella presa di corrente. La pompa si avviera e pompera tutte l'acqua rimanente sopra il livello d'acqua residua.
Tenere costamente sotto controlo la pompa durante il pompaggio dell'acqua rimanente per evitare il funzionamento a secco della pompa. Arrestare la pompa scollegando la spina alla presa quando l'acqua è stata Completely eliminata.
Se l'altezza di acqua residua è inferiore a 10/40 mm , la pompa aspira aria. In quello caso, prima di utilizzarla nuovamente, la pompa deve essere privata dell'aria rimasta all'interno del corpo pompa. (vedere Messa in funzione).
Impostazione dell'altezza di avvio e arresto
I cavo dell'interruttore a galleggiante è bloccato sul corpo pompa. I livelli di avvio e arresto quello essere regolati cuiando la posizione di bloccaggio del cavo dell'interruttore a galleggiante sulla pompa. La lunghezza consigliata del cavo dell'interruttore a galleggiante è di circa 120 mm.
Arresto della Pompa
- E'sufficiente estrarre la spina alla presa di corrente.
Manutenzione e Pulizia
Prima di effettuare qualiasi'intervento di manutenzione e pulizia, la pompa deve essere scollegata alla rete di alimentazione. Togliere la spina del cavo di alimentazione nella presa di corrente.
Pulizia della pompa
- Lavare la pompa con acqua pulita dopo il pompaggio di acqua contente cloro oppure che lascia residui.
- Se necessario, pulire le fessure di aspirazione con acqua pulita.
Protezione antigelo
Proteggere la pompa dal gelo. Svuotare\ quindi la pompa e porla al riparo dal gelo.
Disposizione
RL 2002/96 EG
Non smaltire gli appearecchi usati con i rifiuti domestici!
L'imballo, la macchina e gli accessori sono prodotti con un materiale che può essere riciclato e di consegenza vanno smaltiti in modo appropriato.
Anomalie
Prima di qualiasi operazione, per eliminare eventuali anomalie, togliere la spina alla presa di corrente.
| Problema | Causa | Rimedio |
| Il motore non gira Girante bloccata | Eliminare l'ostruzione in aspi-razione. | |
| L'interruttore termico si è disinse-rito | Attendere che l'interruttore termico riavvii la pompa. Fare attenzione alla temperatura massima del liquido. Far con-trollare la pompa | |
| Mancanza di tensione di rete | Far controllare l'alimentazione di corrente da un elettricista specializzato. | |
| L'interruttore a galleggiante non interviene quando il livello del-l'acqua aumento | Spedire la pompa al Centro Assistenza AL-KO. | |
| La pompa gira ma non eroga liquido | Aria nel corso pompa | Far uscire l'aria tenendo la pompa in posizione obliqua |
| Ostruzione | Eliminare leutraspocasidhospira-zione | |
| Linea di mandata chiusa | Aprire la linea di mandata | |
| Tubo di mandata piegato | Stendere il tubo di mandata | |
| Portata troppo piccola | Diametro del tubo troppo piccolo | Utilizzare un tubo di mandata più grosso |
| Ostruzione | Eliminare leutraspocasidhospira-zione | |
| Prevalenza troppo alta | Diminuire la prevalenza |
In caso di anomalie non eliminabili si prega di rivolgersi al Centro Assistenza Clienti AL-KO più vicino.
Introduccion
Dichiarazione di conformità CE
Con la presente si dichiarare che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standardi sicurezza UEO e gli standard specifici del prodotto.
Prodotto
Pompa, elettrica
Numero di serie
G3023025
Tipo
Sub 6000/8001/15001
Drain 6001/8001/11001
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Dirittive UE
2006/95/EG
2004/108/EG
Delegato
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Norme armonizzate
EN 60335-1;VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1;VDE 0875-14-1/A1:2008-12
EN 55014-2;VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-19
Qualiasi difetto del materiale o di fabbricazione sare除去 iminato durante il periodo di garanzia previsto alla legge, a notre scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende delle leggi del paese, in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
utilizzato corretto della macchina
rispetto delle istruzioni per l'uso
impiego di ricambi originali
tentativi di riparazione sulla macchina
modifiche tecniche alla macchina
impiego non conforme alle prescrizioni
(per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
danni alla vernice riconducibili alla normale usura
particolari soggetti a usura, che sulla schedaricambi siano contrassegnati da [XXX XXX (X)]
motori a combustione - Per quosti valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con但这a dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
