SUB 8001 - Wasserpumpe AL-KO - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe
Anwendungen (vorgesehen)	Entleerung von Kellern, Behältern, Schächten, Becken; Wasserzirkulation; Entwässerung (klares Wasser, Regenwasser, chloriertes Wasser, Abwasser mit Partikeln ≤5% und Körnern ≤30 mm)
Verbotene Anwendungen	Trinkwasser, Salzwasser, flüssige Lebensmittel, korrosive Substanzen, Säuren, entzündliche Stoffe, Wasser >35°C, sandiges Wasser, Abwasser mit Textilien
Stromversorgung	230 V / 50 Hz (gemäß DIN/VDE 0100)
Elektrischer Schutz	Fehlerstromschutzschalter 10 A / 30 mA erforderlich; eingebauter Thermoschalter
Max. Wassertemperatur	35°C
Max. Körner in Suspension (Drain)	30 mm Durchmesser
Schwimmerschalter	Automatischer Ein-/Ausschalt je nach Niveau; einstellbar durch Kabelposition (empfohlene Länge 120 mm)
Restwasserniveau	Ca. 10/40 mm (je nach Modell)
Verlängerungskabeltyp	H07RN-F 3×1,5 mm² mit wasserdichtem Stecker
Druckanschluss	Mehrfachnippel aus Kunststoff (durch Schneiden anpassbar)
Wartung	Reinigung mit klarem Wasser nach Gebrauch von chloriertem Wasser; Frostschutz (leeren und frostfrei lagern)
Sicherheit	Nicht verwenden, wenn beschädigt; vor Wartung Netzstecker ziehen; nicht am Kabel anheben; außerhalb der Reichweite von Kindern aufbewahren
Garantie	Gesetzlich je nach Land; deckt Material- und Herstellungsfehler ab; schließt normalen Verschleiß, Verschleißteile, Modifikationen, nicht bestimmungsgemäße Verwendung aus
Gewicht	Nicht angegeben

Häufig gestellte Fragen - SUB 8001 AL-KO

Welche Flüssigkeiten kann ich mit der Pumpe SUB 8001 pumpen?

Die Pumpe ist für klares Wasser, Regenwasser, chloriertes Wasser (Pool), Hauswasser und Abwasser mit bis zu 5% Feststoffen und Körnern bis 30 mm (nur für Drain-Modelle) ausgelegt. Kein Salzwasser, korrosive, entzündliche Flüssigkeiten oder Wasser über 35°C pumpen.

Wie entlüfte ich die Pumpe vor dem ersten Gebrauch?

Tauchen Sie die Pumpe langsam ins Wasser, leicht geneigt, damit die Luft entweichen kann. Stellen Sie sicher, dass die Ansaugöffnungen unter Wasser sind. Wenn die Pumpe läuft, aber kein Wasser fördert, neigen Sie sie erneut, um restliche Luft zu entfernen.

Was tun, wenn die Pumpe nicht startet oder während des Betriebs stoppt?

Überprüfen Sie zuerst die Stromversorgung und den Fehlerstromschutzschalter. Wenn die Pumpe überhitzt ist, hat der Thermoschalter den Stromkreis unterbrochen: Warten Sie 15–20 Minuten, bis sie abkühlt und automatisch neu startet. Falls das Problem bestehen bleibt, prüfen Sie, ob das Laufrad blockiert ist (Ansaugung reinigen) oder kontaktieren Sie den Kundendienst.

Wie stelle ich die Ein- und Ausschaltniveaus des Schwimmerschalters ein?

Das Kabel des Schwimmers ist am Pumpengehäuse fixiert. Um die Niveaus zu ändern, verschieben Sie den Fixierpunkt des Kabels entlang der Pumpe. Die empfohlene freie Kabellänge beträgt etwa 120 mm. Ein längeres Kabel erhöht die Einschalthöhe, ein kürzeres verringert sie.

Kann ich ein Verlängerungskabel mit der Pumpe SUB 8001 verwenden?

Ja, aber ausschließlich ein Verlängerungskabel vom Typ H07RN-F 3×1,5 mm² mit wasserdichtem Stecker. Kabel nicht aufrollen und Stecker vor Feuchtigkeit schützen.

Wie pflege ich die Pumpe nach Gebrauch in verschmutztem oder chloriertem Wasser?

Spülen Sie die Pumpe nach Gebrauch mit klarem Wasser. Reinigen Sie ggf. die Ansaugöffnungen. Vor dem Winter die Pumpe entleeren und frostfrei lagern. Vor Wartungsarbeiten immer den Netzstecker ziehen.

Was bedeutet der automatische Stopp bei Überhitzung?

Die Pumpe ist mit einem Thermoschalter ausgestattet, der bei übermäßiger Temperatur (z. B. Trockenlauf oder zu heißes Wasser) die Stromversorgung unterbricht. Nach Abkühlung (15–20 Min.) startet die Pumpe automatisch neu. Wenn dies häufig vorkommt, überprüfen Sie die Einsatzbedingungen.

Wie pumpe ich Restwasser (Beckenboden) ab?

Ziehen Sie den Netzstecker, heben Sie den Schwimmerschalter manuell in eine vertikale Position und fixieren Sie ihn. Schließen Sie die Pumpe wieder an: Sie läuft dann kontinuierlich und pumpt bis zum Restwasserniveau (ca. 10–40 mm). Überwachen Sie die Pumpe, um Trockenlauf zu vermeiden, und ziehen Sie den Stecker, sobald das Wasser entfernt ist.

Was tun, wenn die Pumpe läuft, aber kein Wasser fördert?

Mögliche Ursachen: Luft im Gehäuse (Pumpe neigen, um Luft zu entfernen), Verstopfung am Einlass (Öffnungen reinigen), Druckleitung geschlossen (öffnen), Schlauch geknickt (gerade ziehen) oder zu große Förderhöhe (reduzieren). Überprüfen Sie auch den Schlauchdurchmesser: Verwenden Sie einen möglichst weiten Schlauch.

Wo finde ich den Kundendienst oder Ersatzteile?

Für Reparaturen wenden Sie sich an ein autorisiertes AL-KO Servicecenter. Originalersatzteile sind bei diesen Zentren erhältlich. Die Garantie deckt Material- und Herstellungsfehler ab, nicht jedoch normalen Verschleiß oder Verschleißteile (siehe Ersatzteilkarte). Bewahren Sie Ihren Kaufbeleg auf.

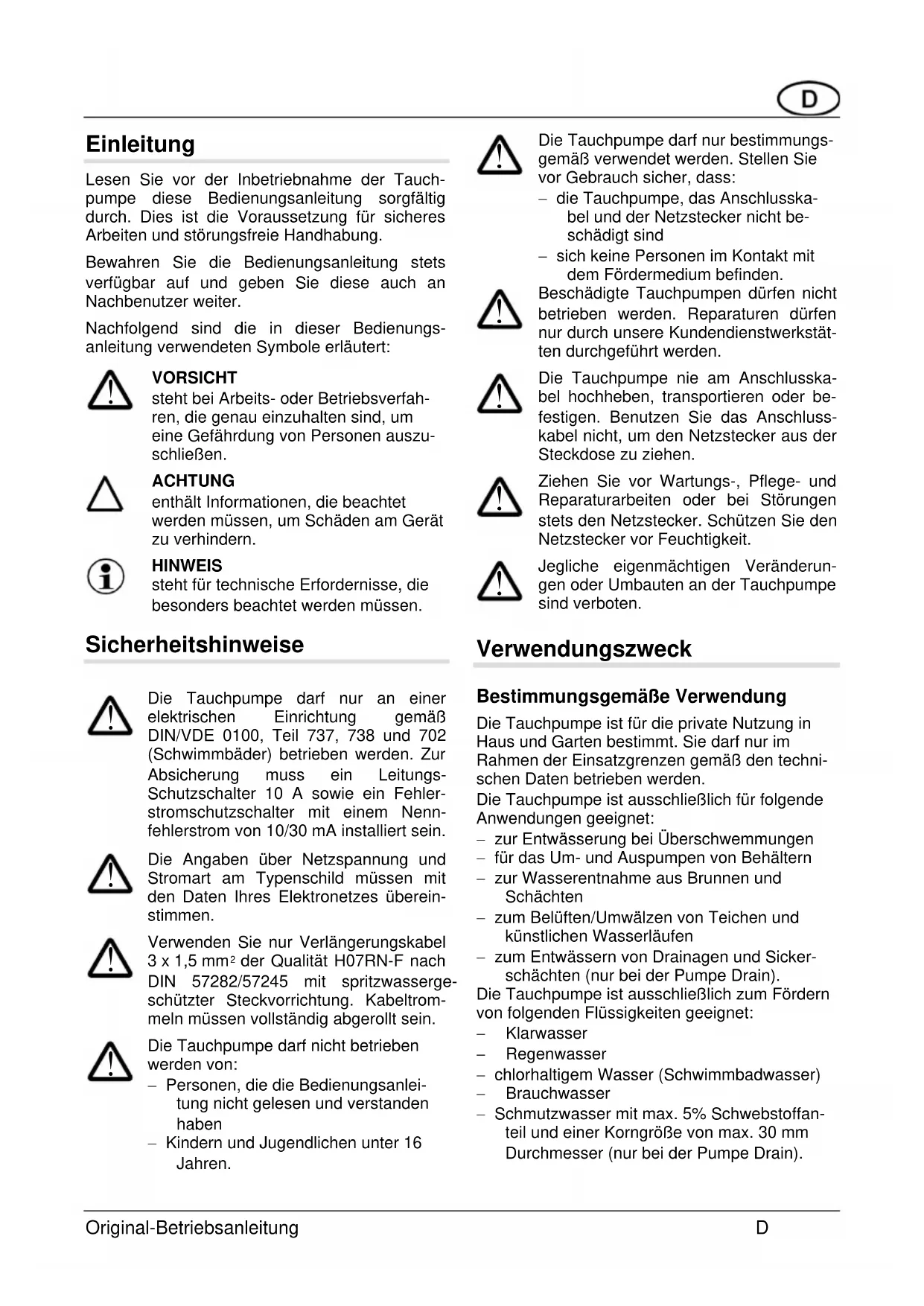

BEDIENUNGSANLEITUNG SUB 8001 AL-KO

Lesen Sie vor der Inbetriebnahme der Tauchpumpere diese Bedienungsanleitung sorgfältig durch. Dies ist die Voraussetzung fur sicheres Arbeiten und störungsfrei Handhabung.

Bewahren Sie die Bedienungsanleitung stets verfügbar auf und geben Sie diese auch an Nachbenutzer weiter.

Nachfolgend sind die in dieser Bedienungsanleitung verwendeten Symbole erläutert:

VORSICHT

steht bei Arbeits- oder Betriebsverfahren, die bereits einzuhalten sind, um eine Gefährung von Personen auszuschlieben.

ACHTUNG

enthalt Informationen, die beachtet werden müssen, um Schaden am Gerät zu verhindern.

HINWEIS

steht fur technische Erfordernisse, die besonderss beachtet werden müssen.

Sicherheitshinweise

Die Tauchpumperdarf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100,Teil 737,738 und 702 (Schwimmbader) betrieben werden. Zur Absicherung musse ein LeitungsSchutzschalter 10 A sowie ein Fehlerstromschutzschalter mit einem Nennfehlerstrom von 10 / 30mA installiert sein.

Die Angaben über Netzspannung und Stromart am Typenschild müssen mit den Daten Ihres Elektronetzes übereinstimmen.

Verwenden Sie nur Verlängerungskabel 3 × 1,5 ~mm^2 der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung. Kabeltrommeln müssen vollständig abgerollt sein.

Die Tauchpumperdarf nicht betrieben werden von:

• Personen, die die Bedienungsanleitung nicht gelesen und verstanden haben

• Kindern und Jugendlichen unter 16 Jahren.

Die Tauchpumperdarf nur bestimmungs gemäß verwendet werden. Stellen Sie vor Gebrauch sicherr, dass:

• die Tauchpumpe, das Anschlusskabel und der Netzstecker nicht beschädigt sind
• sich keine Personen im Kontakt mit dem Fordermedium befinden.

Beschädigte Tauchpumpen dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienstwerkstätten durchgeführt werden.

Die Tauchpumpe nie am Anschlusskabel hochheiten, transportieren oder befestigen. Benutzen Sie das Anschlusskabel nicht, um den Netzstecker aus der Steckdose zuziehen.

Ziehen Sie vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets den Netzstecker. Schützen Sie den Netzstecker vor Feuchtigkeit.

Jegliche eigenmächtigen Veränderungen oder Umbauten an der Tauchpumpes sind verboten.

Verwendungszweck

Bestimmungsgemäß Verwendung

Die Tauchpumper ist für die private Nutzung in Haus und Garten bestimmt. Sie damit nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betriebenen werden.

Die Tauchpumper ist ausschließlich für folgende Anwendungen geeignet:

• zur Entwasserung bei Überschwemmungen
• für das Um- und Auspumpen von Behältern
• zur Wasserentnahme aus Brunnen und Schächten
• zum Belüften/Umwalzen von Teichen und künstlichen Wasserlaufen
• zum Entwässern von Drainagen und Sickerschächten (nur bei der Pumpe Drain).

Die Tauchpumpe ist ausschließlich zum Fordern von folgenden Flüssigkeiten geeignet:

Klarwasser
- Regenwasser
- chlorhaltigem Wasser (Schwimmbadwasser)
Brauchwasser
Schmutzwasser mit max. 5% Schwebstoffanteil und einer Korngröbe von max. 30~mm Durchmesser (nur bei der Pumpe Drain).

Bestimmungswidrige Verwendung

Die Tauchpumperdarf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Forderung von:

Trinkwasser
Salzwasser
Lebensmitteln
- aggressiven Medien, Chemikalien
- atzenden, brennbaren, explosiven oder gasenden Flüssigkeiten
- Flüssigkeiten, die warmer als 35^ sind
- sandhaltigem Wasser und schmirgelnden Stoffen
Schmutzwasser mit Textil- oder Papieranteilen (nur bei der Pumpe SUB).

Gerätebeschreibung

Tauchpumpe (Bild A)

1 Kabelklemmung
2 Tragegriff
3 Pumpengehause
4 Kombinippel
5 Anschlusswinkel
6 Ansaugschlitze
7 Schwimmerschalter
8 Anschlusskabel

Funktion

Die Tauchpumpe saugt das Fordermedium durch die Ansaugschlitze (6) an und fordert zum Puppenausgang.

Thermoschutz

Die Tauchpumperist mit einem Thermoschalter ausgestattet, der die Pumper bei Überhitzung abschaltet. Nach einer Abkuhlphase von ca. 15 - 20 Minuten schaltet die Pumper selbstätig wieder ein. Betreiben Sie die Pumper nur im eingetauchten Zustand.

Geräteaufstellung, Inbetriebnahme

Druckleitung montieren

1. Schrauben Sie den Anschlusswinkel (5) in den Pumpenausgang ein
2. Schrauben Sie den Kombinppel (4) in den Anschlusswinkel (5) ein.
3. Befestigen Sie einen Schlauch am Kombiniippel.

Der Kombinippel kann entsprechend dem gewählten Schlauchanschluss abgeschnitten werden. Die Beste Forderleistung wird durch Verwenden des großmöglichen Schlauchdurchmessers erreicht.

1. Wickeln Sie das Anschlusskabel ganz ab.

Stellen Sie sicher, dass elektrische

Steuerverbindungen im aber den Rien Bereich angebracht sind.

Tauchen Sie die Pumpe langsam in das Fordermedium ein. Halten Sie die Pumpe besteht leicht schrag, damit eventuell eingeschlossene Luft entweichen kann (entlufen). Achten Sie auf sicheren Stand der Pumpe. Stellen Sie die Pumpe bei schlammigem, sandigem oder steinigem Untergrund auf eine geeignete Platte, oder betreiben Sie die Pumpe an einem Seil hangend. Achten Sie auf ausreichen den Abstand zum Grund.

Die Pumpe darf keine Festkörper ansaugen. Sand und andere schmirgeldene Stoffe im Fordermedium zerstoren die Pumpe. Befestigen Sie zum Eintauchen der Pumpe in Brunnen und Schachten ein Seil am Tragegriff. Achten Sie bei Schachten auf ausreichende Dimensionierung, siehe Bild B.

Decken Sie Schächte trittsicher ab.

1. Stecken Sie den Netzstecker in die Steckdose. Die Pumpe schaltet bei Erreichen eines bestimmten Wasserstandes (Einschalthöhe) durch den Schwimmerschalter automatisch ein und beim Abfallen des Wasserstandes auf die Ausschalthöhe wieder ab, siehe technische Daten.

Schlieben Sie durch geeignete Maßnahmen aus, dass bei Störungen an der Pumpe Folgeschäden durch die Überflütung von Räumen entstehen. Dies ist beispiselsweise durch die Installation einer Alarmanlage oder einer Reservepumpesicherzustellen.

Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.

Abpumpen auf Restwasserhöhe Einstellen der Ein- und Ausschalthöhe

Zum Abpumpen auf Restwasserhöhe (siehe technische Daten) muss der Schwimmerschalter wie folgt manuell bedient werden:

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Befestigen Sie den Schwimmerschalter nach offen.
3. Stecken Sie den Netzstecker in die Steckdose. Die Pumpe schaltet ein und beginnnt zu fordern.

Beaufsichtigen Sie die Pumpe beim Abpumpen auf Restwasserhöhe ständig und vermeiden Sie den Trockenlauf der Pumpe. Setzen Sie die Pumpe bei Erreichen der Restwasserhöhe durch Ziehen des Netzsteckers außer Betrieb.

Wird die Restwasserhöhe unterscriitten (kleiner 10 / 40mm saugt die Pumpe Luft an. In thisem Fall muss die Pumpe bei ansteigendem Wasserstand und vor erneutem Betrieb entluftet werden (siehe Inbetriebnahme).

Das Kabel des Schwimmerschalters ist am Pumpengehause festgeklemmt. Durch Verändern der Klemmposition konnen die Schaltpunkte des Schwimmerschalters individuell eingestellt werden. Empfohlene Kabellänge des Schwimmerschalters ca. 120mm

Pumpe ausschalten

1. Ziehen Sie den Netzstecker aus der Steckdose.

Wartung und Pflege

Vor Beginn jeder Wartungsarbeit ist das Gerät vom Netz zu trennen und gegen Wiedereinschalten zu sichern.

Reinigungsrarbeiten

• Nach Förderung von chlorhaltigem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgeschält werden
• Reinigen Sie die Ansaugschlitze des Saugfußes nach Bedarf mit klarem Wasser.

Frostschutz

Schützen Sie die Pumpe vor Frost. Dazu die Pumpe entleeren und frostsicher lagern.

Entsorgung

RL 2002/96 EG

Das Gerätarf nicht dem Hausmull beigeführst, sondern mussfachgerecht entsorgt werden. Verpackung und Zubehor sind aus recyclingfähigem Materialien hergestellt und entsprechend zu entsorgen

Störung

Vor allen Arbeitsen zur Störungsbeseitigung den Netzsteckerziehen.

Störung	Ursache	Beseitigung
Motor lauft nicht Laufrad blockiert		Schmutz im Ansaugbereich entfernen
	Thermoschalter	Warten, bis clearThermoschalter die Pumpe wieder einschelt. Auf maximale Temperatur des Födermediums achten. Pumpe prüfen setzen
Keine Netzspannung vorhanden		Stromversorgung von Elektro-fachkraft prüfen setzen
	Schwimmerschalter schaltet nicht bei ansteigendem Wasserstand	Pumpe an eine AL-KO Service-stelle schicken
Tauchpumper lauft, aber fürdert nicht	Luft im Pumpengehäuse	Luft durch Schräghalten der Pumpe entweichen setzen
	Saugseitige	Schmutz Veratropaflügbereich entfernen
Druckleitung geschlossen		Druckleitung öffnen
Druckschauch geknicht		Druckschauch strecken
Fördermenge zu gering		Gröβeren Druckschauch verwenden
	Schlauchdurchmesser zu Klein
	Saugseitige	Schmutz Veratropaflügbereich entfernen
Förderhöhe zu groß		Förderhöhe verringern

Bei nicht behebbaren Störungen wenden Sie sichitte an unseren zuständigen Kundendienst.

Introduction

Bescherming gegen vorst

Dränkbar pump (Bild A)

1 Kabelklämma
2 Barhandtag
3 Chassi, pump
4 Kombinippel
5 Anslutningsvinkel
6 insugsoppning
7 Flottor
8 Nätkabel

Funktion

EG-Konformitätserklarung

Hiermit erklären wir, dass这点es Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den Produktspezifischen Standards entspricht.

Produkt

Tauchpumpe, elektrisch

Seriennummer

G3023025

Typ

Sub 6000 / 8001 / 15001

Drain 6001/8001/11001

Hersteller

AL-KO Geräte GmbH

lichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/95/EG

2004/108/EG

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41;VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1;VDE 0875-14-1:2007-06

EN 55014-1/A1;VDE 0875-14-1/A1:2008-12

EN 55014-2;VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kotz, 2009-10-19

Etwaige Material- oder Herstellungsehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjahrungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes

Beachtung der Bedienungsanleitung

Verwendung von Original-Ersatzteilen

Reparaturversuchen am Gerät

Technischen Veränderungen am Gerät

nicht bestimmungsgemäßer Verwendung

(z. B. gewerbllicher oder communaler Nutzung)

VonderGarantieausgeschlossensind:

Lackschäden, die auf normale Abnutzung zusückzuführen sind

Verschleibeile, die auf der Ersatzteilkarte mit Rahmen xkxkegnennzeichnet sind

Verbrennungsmotoren - Für diese gelten die separates Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sichitte mit dieser Garantieerklarung und dem Kaufbeleg an Ihren Handler oder die nachste autorisierte Kundendienstelle. Durch these Garantiezusage bleiben die gesetzlichen Mangelansprüche des Kaufers gegen über dem Verkafer unberuhrt.
