BRUKSANVISNING SUB 8001 AL-KO

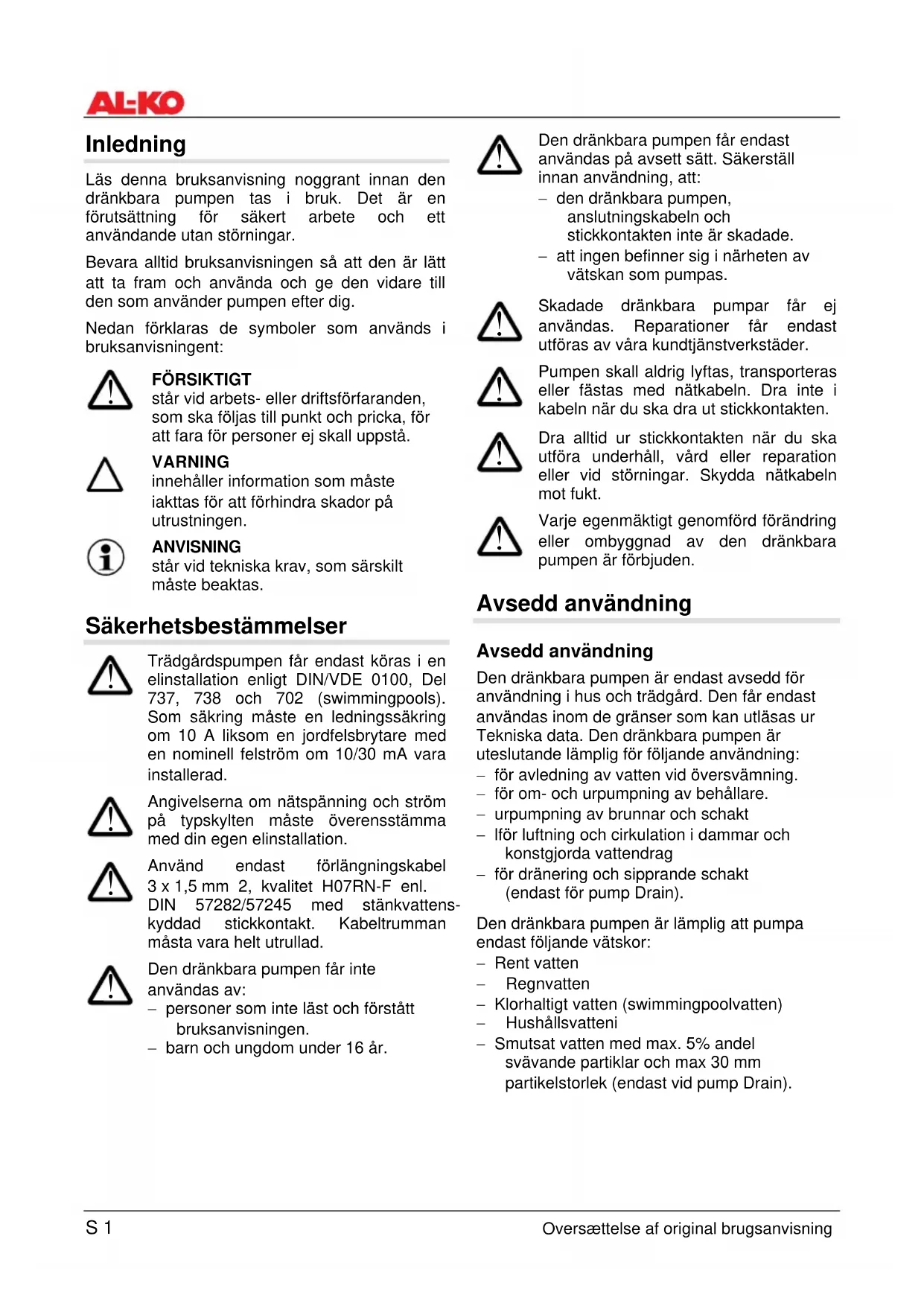

FÖRSIKTIGT står vid arbets- eller driftsförfaranden, som ska följas till punkt och pricka, för att fara för personer ej skall uppstå. VARNING innehåller information som måste iakttas för att förhindra skador på utrustningen. ANVISNING står vid tekniska krav, som särskilt måste beaktas. Säkerhetsbestämmelser S 1 Oversættelse af original brugsanvisning

Trädgårdspumpen får endast köras i en elinstallation enligt DIN/VDE 0100, Del 737, 738 och 702 (swimmingpools). Som säkring måste en ledningssäkring om 10 A liksom en jordfelsbrytare med en nominell felström om 10/30 mA vara installerad.

Angivelserna om nätspänning och ström på typskylten måste överensstämma med din egen elinstallation.

Använd endast förlängningskabel 3 x 1,5 mm 2, kvalitet H07RN-F enl. DIN 57282/57245 med stänkvattens- kyddad stickkontakt. Kabeltrumman måsta vara helt utrullad.

Den dränkbara pumpen får inte användas av: − personer som inte läst och förstått bruksanvisningen. − barn och ungdom under 16 år.

Den dränkbara pumpen får endast användas på avsett sätt. Säkerställ innan användning, att: − den dränkbara pumpen, anslutningskabeln och stickkontakten inte är skadade. − att ingen befinner sig i närheten av vätskan som pumpas.

Skadade dränkbara pumpar får ej användas. Reparationer får endast utföras av våra kundtjänstverkstäder.

Pumpen skall aldrig lyftas, transporteras eller fästas med nätkabeln. Dra inte i kabeln när du ska dra ut stickkontakten.

Dra alltid ur stickkontakten när du ska utföra underhåll, vård eller reparation eller vid störningar. Skydda nätkabeln mot fukt.

Varje egenmäktigt genomförd förändring eller ombyggnad av den dränkbara pumpen är förbjuden. Avsedd användning Avsedd användning Den dränkbara pumpen är endast avsedd för användning i hus och trädgård. Den får endast användas inom de gränser som kan utläsas ur Tekniska data. Den dränkbara pumpen är uteslutande lämplig för följande användning: − för avledning av vatten vid översvämning. − för om- och urpumpning av behållare. − urpumpning av brunnar och schakt − lför luftning och cirkulation i dammar och konstgjorda vattendrag − för dränering och sipprande schakt (endast för pump Drain). Den dränkbara pumpen är lämplig att pumpa endast följande vätskor: − Rent vatten − Regnvatten − Klorhaltigt vatten (swimmingpoolvatten) − Hushållsvatteni − Smutsat vatten med max. 5% andel svävande partiklar och max 30 mm partikelstorlek (endast vid pump Drain).Icke avsedd användning Den dränkbara pumpen får inte användas i kontinuerlig drift. Den är inte lämplig att pumpa: − dricksvatten − saltvatten − livsmedel − aggressiva vätskor, kemikalier − frätande, brännbara, explosiva eller förgasande vätskor − vätskor som är varmare än 35 °C − sandhaltigt vatten och smärglande ämnent − smutsvatten med textil eller papperspartiklar (endast pump Sub). Apparatbeskrivning Dränkbar pump (Bild A) 1 Kabelklämma 2 Bärhandtag 3 Chassi, pump 4 Kombinippel 5 Anslutningsvinkel 6 insugsöppning 7 Flottör 8 Nätkabel Funktion Den dränkbara pumpen suger vätskan genom insugsöppningen (6) och vidarebefordrar den till pumputgången. Termoskydd Den dränkbara pumpen har ett termoskydd, som slår av pumpen om den överhettas. Efter en tid för avkylning (c:a 15-20 minuter) slås pumpen automatiskt på igen. Pumpen får endast användas under vattenytan. Apparatuppställning, första användning Oversættelse af original brugsanvisning S 2

3. Fäst en slang vid kombinippeln.

Kombinippeln kan skäras av för att passa den valda slanganslutningen. Bästa resultat uppnås genom att använda störstmöjliga slangdiameter.

Kontrollera att elkontakterna befinner sig på översvämningssäker plats. Sänk pumpen långsamt ner i vätskan. Håll pumpen något lutad så att eventuell instängd luft kan tränga ut. Se till att pumpen står stadigt Skall pumpen användas på slammig, sandig eller stenig botten, ställ pumpen på en platta eller låt den hänga i ett snöre. Kontrollera att avståndet till botten är tillräckligt. Pumpen får inte suga in fasta partiklar. Sand eller andra smärglande partiklar i vätskan kan förstöra pumpen. Innan du sänker ner pumpen i brunnar och schakt: Fäst en ståltråd eller ett rep i bärhandtaget. Beakta vid pumpning i schakt kraven på utrymme, se Bild B..

Täck över schakten så att de är säkra att gå över.

5. Stoppa stickkontakten i väggurtaget.

Pumpen slår automatiskt på när flottören når ett bestämt vattenstånd (påslagshöjd) och slår av vid sänkt vattenstånd (avslagshöjd, se tekniska data. Uteslut genom lämpliga åtgärder att pumpstörningar förorsakar översvämning. Installera t.ex. ett larm eller en reservpump. Kör inte pumpen mot en stängd tryckledning. Urpumpning vid restvattenhöjd Vid urpumpning på restvattenhöjd (se tekniska data) måste flottören handhas manuellt enligt följande:

1. Dra ur stickkontakten ur väggurtaget.

2. Fäst flottören uppå.

3. Stoppa stickkontakten i väggurtaget.

Pumpen slår på och börjar arbeta. Bevaka alltid pumpen vid urpumpning på restvattenhöjd och undvik att torrkörning. När pumpen når restvattenhöjd, stäng av den genom att dra ur stickkontakten. Underskrids restvattenhöjden (mindre än 10/40 mm) suger pumpen luft. Händer detta måste pumpen luftas i stigande vattenstånd före nästa användning (se första användning).S 3 Oversættelse af original brugsanvisning Inställning av påslags- och avslagshöjd Flottörens kabel är fäst på pumpchassit. Genom att förändra fästets position kan flottörens kopplingspunkter ställas in individuellt. Rekommenderad kabellängd till flottören är c:a 120 mm

Rengöringsarbeten − Om pumpen pumpat klorhaltigt swimmingpoolvatten eller vätskor som lämnar restprodukter, måste den spolas med rent vatten. − Rengör efter behov insugsöppningen med rent vatten. Stänga av pumpen Frostskydd

Skydda pumpen mot frost. Töm pumpen och bevara den på frostskyddad plats. Underhåll och vård Återvinning

Dra ur kontakten före varje underhåll och säkra mot anslutning. RL 2002/96 EG Släng inte uttjänta maskiner med hushållssoporna! Förpackning, maskin och tillbehör är tillverkade av återvinningsbara materialier och måste omhändertas i enlighet därmed.

Dra ur nätkabeln innan du åtgärdar en störning. Störning Orsak Åtgärd Motorn går inte Pumphjulet blockerat Ta bort smuts vid insuget Termobrytaren har stängt av Vänta tills termobrytaren åter slår på pumpen. Beakta vätskans max-temperatur. Låt prova pumpen Ingen nätspänning Låt en fackman kontrollera strömförsörjningen Flottören slår inte på vid stigande vatten-stånd Sänd pumpen till AL-KO service Den dränkbara pumpen går men pumpar inte vätska Luft i pumpens chassi Släpp ut luften genom att hålla pumpen lutad Stopp på sugsidan Avlägsna smuts i insuget Tryckledningen stängd Öppna tryckledningen Tryckslangen bockad Sträck tryckslangen Pumpad vätskemängd är för liten Slangdiametern för liten Använd grövre tryckslang Stopp på sugsidan Avlägsna smuts från insugnmingsområdet Sughöjden för stor Minska sughöjden Vid störningar du inte själv kan åtgärda: Vänd dig till ansvarig kundtjänst.Johdanto Lue käyttöohje huolellisesti ennen uppopumpun käyttöönottoa. Näin varmistat laitteen varman toiminnan ja häiriöttömän käytön. Pidä käyttöohje aina käden ulottuvilla ja anna se aina myös muille koneen käyttäjille. Tässä käyttöohjeessa käytettävien symbolien selitykset:

└──────┘S 9467364_B SUB 6000, 8001, 15001, DRAIN 6001, 8001, 11001 EG-försäkran om överensstämmelse Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecika standarderna. Produkt Dränkbar pump, elektrisk Serienummer G3023025 Tillverkare AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Företrädare Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Typ Sub 6000 / 8001 / 15001 Drain 6001 / 8001 / 11001

Kötz, 2009-10-19 Antonio De Filippo, Managing Director Garanti Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades. Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid: Ett korrekt handhavande av maskin Beaktande av bruksanvisning Användning av reservdelar i original Reparationsförsök av maskin Tekniska ändringar på maskinen Ej ändamålsenlig användning (t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet) Garantin gäller inte för: Lackskador, som beror på normalt slitage Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X) Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundt- jänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
