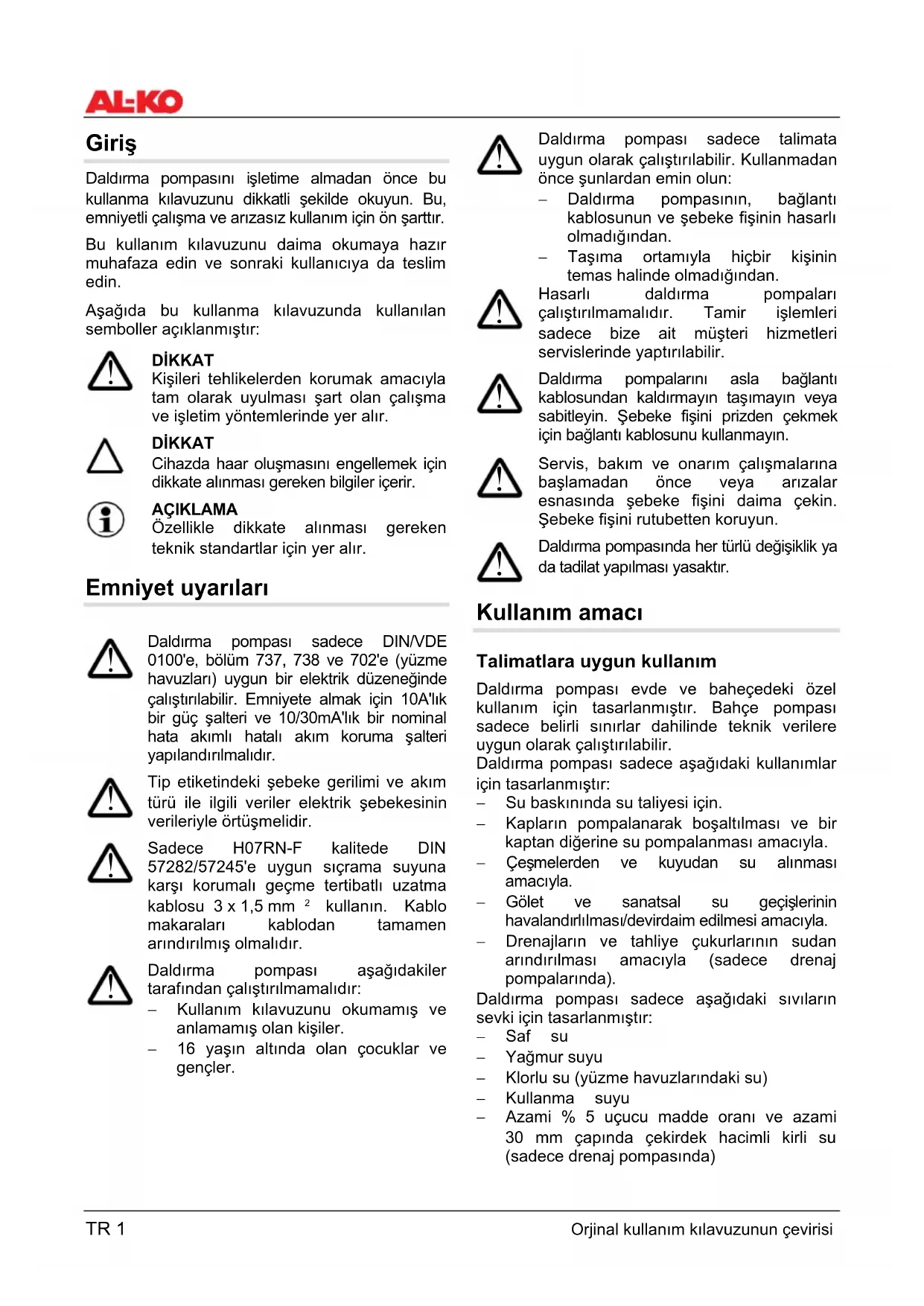

KULLANIM KILAVUZU SUB 8001 AL-KO
Daldirma pompasini isletime almadan once bu kullanma kilavuzunu dikkatli sekilde okuyun. Bu, emniyetli calisma ve arizasiz kullanim icin on sartir.
Bu kullanim kilavuzunu daima okumaya hazir muhafaza edin ve sonraki kullaniciya da teslim edin.
Aşağida bu kullanma kilavuzunda kullaniler semboller açiklanmistir:
DIKKAT
Kişileri tehlikelerden korumak amaciyatam olarak uyulması Şartolan calisma ve isletim yontemlerinde yer alir.
DIKKAT
Cihazdaaar olusmasini engellemek icin dikkate alinmasi gereken bilgiler icerir.
ACIKLAMA
Özellikle dikkate alinması gereken teknik standartlar icin yer alir.
Emniyet uyarilari
Daldirma pompasi sadece DIN/VDE 0100'e, bolum 737, 738 ve 702'e (yuzme havuzları) uygun bir elektrik dizeneğinde calistirilabilir. Emniyetete almak icin 10A'lik birGPC salteri ve 10/30mA'lik bir nominal hata akimi hatali akim koruma salteri yapilandirilmalidir.
Tip etiketindeki sebeke gerilimi ve akim turü ile ilgili veriler elektrik sebekesinin verileriyle ortusmelidir.
Sadece H07RN-F kalitede DIN 57282/57245'e uygun siçrama suyuna karşı korumalı geleme tertibatlı uzatma kablosu 3× 1,5mm^2 kullanin. Kablomakaraları kablodan tamamen arindirilmı olmalidir.
Daldirma pompası asagidakiler tarafindan calistirilmamaldir:
Kullanim kilavuzunu okumami ve anlamami olan kisiler.
16 yasin alteinda olan cocuklar ve gencler.
Daldirma pompasi sadece talimata uygun olarak calistirilabilir. Kullanmadan once sunlardan emin olun:
Daldirma pompasinin, baglantikablosunun ve sebeke fisinin hasarliolmadigindan.
- Taşima ortamıyla yüzir kılınin temas halinde olmadından.
Hasarli daldirma pompalaria calistirilmamaldir. Tamir islemleri sadece bize ait musteri hizmetleri servislerinde yaptirilabilir.
Daldirma pompalarini asla böglanti kablosundan kaldirmayin taşimayin veya sabitleyin. Şebeke fişi prisden cekmek icin böglanti kablosunu kullanmayin.
Servis, bakim ve onarim calismalarina baslamadan once veya arizalar esnasinda sebeke fisini daima cekin. Sebeke fisini rutubetten koruyun.
Daldıma pompasinda her Türdudehyişlik ya da tadilat yapilmasi)yasaktır.
Kullanim amaci
Talimatlara uygun kullanim
Daldirma pompasi evde ve bahecedeki özel kullanim icin tasarlanmistir. Bahçepompasi sadece belirli sinurlar dahilinde teknik verilere uygun olarak calistirilabilir.
Daldirma pompasi sadece asağidaki kullanımlan icin tasarlanmistir:
- Su baskininda su taliyesi icin.
- Kaplarin pompalanarak boşaltilması ve bir kaptan digerine su pompalanması amaciyla.
- Cesmelerden ve kuyudan su alinmasi amaciyla.
- Gölet ve sanatsal su geçislerinin havalandirilmasi/devirdaim edilmesi amaciyla.
- Drenajlarin ve tahiye*cukurlarin sudan arindirilmasi amaciyla (sadece drenaj pompalarinda).
Daldirma pompasi sadece aagidaki sivilarin sevki icin tasarlanmistir:
Saf su
Yagmur suyu
Klorlu su (yüzme havuzlarindaki su)
Kullanma suyu
- Azami % 5 uçucu madde orani ve azami 30 mm capinda.cekirdek hacimli kirli su (sadece drenaj pompasinda)
Amaca uygun olmayan kullanim
Daldirma pompasi surekli calistirilmak suretyle kullanilmamaldir. Asagidakilerin tasinmasi icin uygun degildir:
- igme suyu
Tuzlu su
G idda maddeleri
Agresif ortamlar, kimyasallar - Asindirici, yanici, patlayici veya gaz yapan sivilar
35 °C'den daha sicutkan sivilar
Kumlu su ve puruzlu maddeler
Tektsil veya kagit icerikli kirli su (sadece SUB pompasinda)
Cihaz脘lama
Daldirma pompasi (resim A)
1 Kablo klemensi
2 Sap
3 Pompa govdesi
4 Kombi nipeli
5 Baglanti kosebendi
6 Emi yarigi
7 Samandira salteri
8 Baglanti kablosu
Fonksiyon
Daldirma pompasi taşima ortamini emme yarığindan (6) emer ve onu pompa çik,isina sevk eder.
Termokoruması
Daldirma pompası, pompayi asiri sinma halinde devreden ÇiKaran bir termo Şalterle tasarlanmistr. Yaki 15 - 20 dakikalık bir soğutma aşamasindan sonra pompa Kendiligiinden tekrar etkinleşir. Pompayı sadece takili durumda calistirin.
Cihaz kurulumu, isletim
Basinç borusunun monte edilmesi
- Baglanti kosebendini (5) pompa cikisina vidalayin.
- Kombi nipeli (4) baglanti kosebendine (5) vidalayin.
- Bir hortumu kombi npipeline sabitleyin.
Kombi nipeli seçilen hortum böglantına uygün olarak kesilmelidir. En iyi sevk performansı mumkün olan en buyuk hortum capiyla saglanir.
- Baglanti kablosunu iyiceoczun.
Elektrik soket böglantilarin sel basmasina karşi emniyetli bolgelere monte edildiklerinden emin olun.
Pompay i yavaça taima ortamina daldirin. Iceri sizmig olasi havanin kaçabilmesi (tahliyesi) icin bu esnada pompayi hafifce egik tutun. Pompanin emniyetli durmasina dikkat edin. Pompayi camurlu, kumlu veya taigi zeminlerde uygun bir plakanin uzerine koyun ya da pompayi bir halata bagl olarak calistirin. Zemine yeterli mesafe birakilmasina dikkat edin.
Pompa sabit bir govdeyi emmemelidir. Tasima ortamindaki kum ve puruzlu madde pompaya zarar verir. Pompayi ceşmelere ve cukurlara dalirmak icin sapa bir halat sabitleyin. Cukurlarda yeterli boyutlandirmaya dikkat edin, bkz. resim B.
Cukurlarin uzerine emniyeti sekilde ortun.
- Šebeke fişini prize takın. Pompa, belirli bir su seviyesine (etkinleşme seviyesi) ULAŞildıyinda Şamandaş salteri vasıtasıyla otomatik olarak devreye girer ve su seviyesinin duşmesiyle birlikte devreden Çikma seviyesi tekrar dhek, bkz. teknik veriler.
Pompada arizalar olmasi halinde odada baskina bagli hasarlar olusmaması icin gerekli onlemleri aln. Bu olay ornegin bir alarm sistemin veya bir rezerv pompasinin kurulumuyla saglanmalidir.
Pompayi kapali bir basinç borusuna karşi calistirmayin.
Kalan su seviyesinin pompalanarak tahiye edilmesi
Kalan su seviyesinin pompalanarak tahiye edilmesi (bkz. teknik veriler)增長 samandira salteri asagidaki gibi manuel olarak kullanilmaldir:
- Sebeke fişini prizden Çekin.
- Şamandaşalterini yukari sabitleyin.
- Şebeke fişini prize takın. Pompa devreye girer ve beslemeye bisher.
Pompayi pompalayarak tahiye esnasinda kalan su seviyesi açisindan surekli dikkat edin ve pompanin kuru calismasindan kaçınin. Kalan su seviyesine ulasildında pompayi sebeke fisini cekerek devreden Çkarın.
Kalan su seviyesinin alta inildiginde (10/40 mm'den dusuk) pompa hava emerg. Boyle bir durumda pompa artan su seviyesyle birlikte ve yeniden calistirmadan once havasi alinmalidir (bkz. isletime alma).
Devreye girme ve devreden seksma seviyesinin ayarlanması
Samandira salterinin kablosu pompa govdesine sikistirilmisir. Sikistirma konumunun degistirilmesyle samandira salterinin kumanda noktas bireysel olarak ayarlanabilir. Samandira salterinin onerilen kablo uzunlugu yakl. 120 mm.
Pompanin devreden Çikarilması
- Sebeke fişini prisden Çekin.
Onarim ve bakim
Her bakim calismasindan once cihaz, sebekeden ayrilmaldir ve tekrar devreye girmemesi icin emniyete alinaldir.
Temizlik calismaları
- Klorlu yüzme havuzu sularin veya geride tortu birakan sivilar sevk edilmesinden sonra pompa saf suyla iyice yikanmalidir.
- Emis ayaginin emis yarigini saf suyla temizleyin.
Don onelyici
Pompayi dandan koruyun. Bunun icin pompayi bosaltin ve donmayacak sekilde depolayin.
Atiklarin yokedilmesi
AB 2002/96 direktifi
Cihaz evsel atik olarak atilmamalidir, usule uygun olarak imha edilmelidir. Paket malzemesi ve aksesuarlar tekrar degerlendirilebilir malzemelerden ureilmistir ve uygun bir sekilde tasfiye edilmelidir.
Ariza
Ariza gidermeye yonelik tum calismalardan once cekin.
| Ariza | Olası nedeni | Sorum giderme |
| Motor calismayor | Tekerlek bloke olmugas | Kiri emiş bölgesinden çınarın |
| Termo电解ter devreden çkıntı | Termo电解terin pompayı tekrardevreye alana kadar bekleyin.Tasıma ortamınuzami sicalsı�能na)dikkat edin. Pompayikontrol edin | |
| Şebeke gerilimi mevcut Degrees | Akım beslemesini elektrikçiyekontrol attirin | |
| Şamanda salteri artan su seviyesinde kumanda etmiyor | Pompayıbir AL-KO servis noktasına gonderin | |
| Daldırma pompaşkı�能yor,ancak sevık yapymiyor | Pompa güvdesindeki hava | Pompanı erfolık tutulmasıyla hava KAÇAR |
| Emiç tarafa tıkaki | Kiri emiş bölgesinden çınarın | |
| Basınç borusu kapalı | Basınç borusu yüzın | |
| Basınç hortumu).(bukülmüş) | Basınç hortumunu uzatı | |
| Sevk miktari"—çok"—k | Hortum"—çap)——"k—" | Daha)——"horta"——"horta"——"k—" |
| Emiç tarafa tıkaki | Kiri emiş bölgesinden"——"k—" | |
| Sevk"——"k—" | Sevk"——"k—" |
Giderilemeyen anizalarda luften ilgili yetkili musteri hizmetlerine yonelin.
| 1 | |||||||||||||||||||||||||||
| 1 | |||||||||||||||||||||||||||
Introdução
EG uygunluk açıklamasi
Bu vesileyle tarafimizdan piyasaya sunulan modeldeki bu urunun AB standartlari, AB guvenlik standartlari ve uruneozgu standartlar altindaki karma talepleri karsladiigin bilgilerinize sunmak isteriz.
Urun
Daldirma pompasi
Serinumarasi
G3023025
Tip
Sub 6000/8001/15001
Drain 6001/8001/11001
Uretici
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
AB standartlari
2006/95/EG
2004/108/EG
Yetkili
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Karma normal
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1;VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-19
Cihazda herhangi bir malzeme veya uretici hitasinda veya ariza durumlarinda yasal garanti suresi icinde gereklidehyigiimler tarafimizdan yapilacak secime baglilarak onarim veya yedek parca teslimi olarak gerekleştilirecekbir. Garanti suresi cihazin satin alindiig ilgili ulkenin yasal zorunluluugu ile belirlenmistir.
Garanti ancak su durumlarda geleerlidir: Garanti hangi durumlarda geçersizdir:
Cihazin amacina uygun olarak kullanilmasinda
Cihazda onarim denemeleri
Kullanim kilavuzunudikkate alinmasi
Cihaz üzerinde teknik degişiklikler
Original yedek parçalarin kullaniminda
Talimatlara uygun olmayan sekilde kullanim
(orn. ticari veya belediye amaçli kullanim)
Sunlar garanti disidir:
Normal kullanimdan dolayi ortaya cikmis boya hasarlari
Yedek parca kartinda XXX XXX (X) cergevesi XXX XXX (X) ile isaretlenmis olan aşınan parçalar
Icten yanmal motor - Bunlar icin ilgili motor utricisin in ayri olarak verilen garanti sartlari gecerlidir
Garantinin gerekmesi durumunda luffen bu garanti belgesi ve cihazin faturasi ile saticiniza veya en yakin yetkili musteri servisine danisin.
Bu garanti onayi ile urunu satin alanin yasal hasar talepleri saklidir.
