KÄYTTÖOHJE SUB 8001 AL-KO
Lue käyttoohje huolellisesti ennen uppopumpun käyttoönottoa. Nain varmistat laitteen varman toiminnan ja hairiottoman kayton.
Pidä käyttoohje aina kaden ulottuvilla ja anna se aina myös muille koneen käytäjille.
Tassä kayttöohjeessa kaytettävien symboli Selitykset:
VARO
ilmoittaa työ- tai käytötavasta, jota on on noudatettava henkilöitä uhkaavien vaaratilanteiden estämiseksi.
HUOMIO
sisältaa tietoja, joita tulee noudattaa laitteen vahinkojen estamiseksi.
OHJE
ilmoittaa teknisista vaatimuksista, jotka tulee erityisesti huomioida.

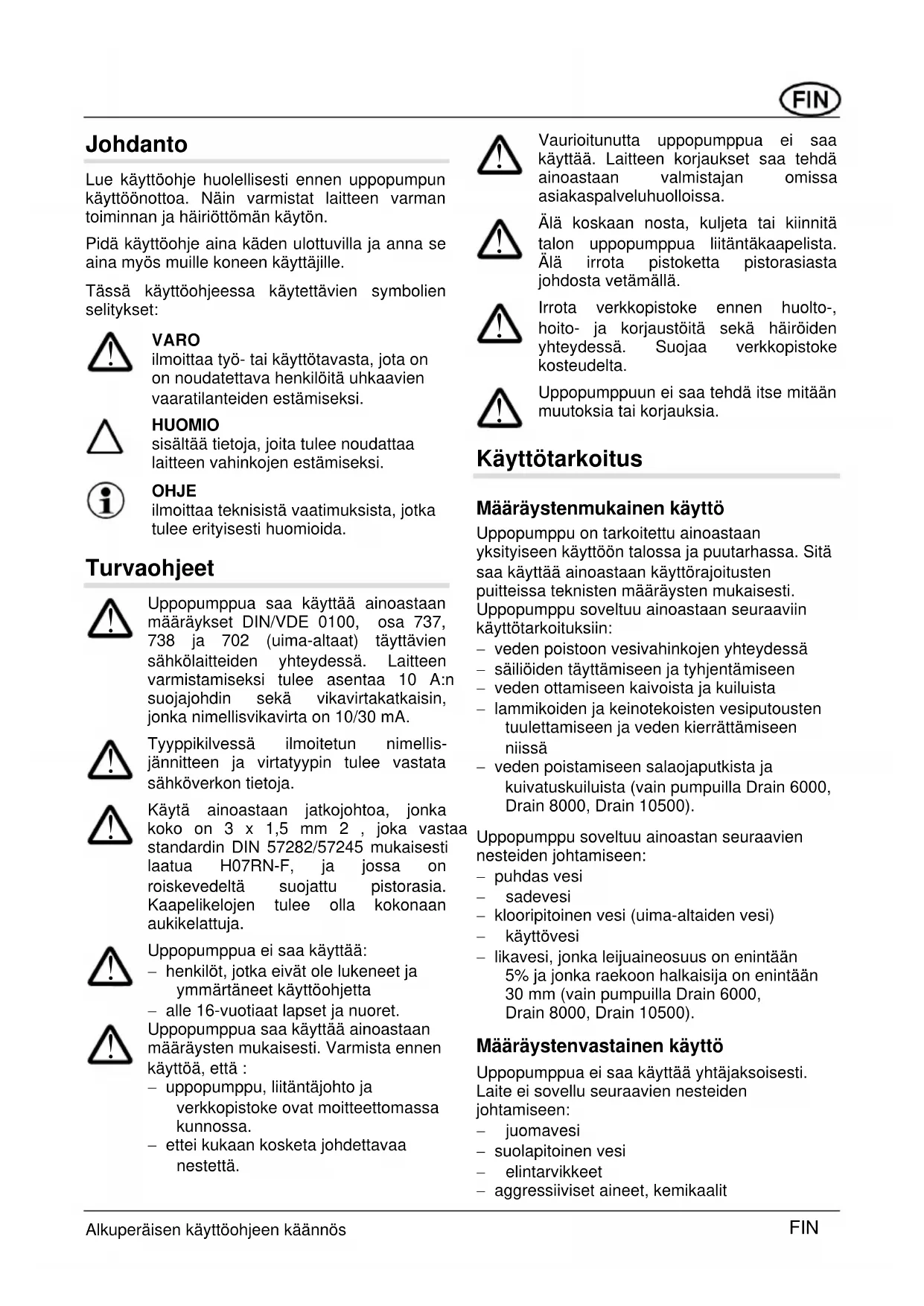

Turvaohjeet
Uppopumppua saa käyttaa ainoastaan
maäräykset DIN/VDE 0100, osa 737,
738 ja 702 (uima-altaat) täytäviens
sähkölaitteiden yhteydessä. Laitteen
varmistamiseksi tulee asentaa 10 A:n
suojahdin sekä vikavirtakatkaisin,
jonka nimellisvikavirta on 10/30 mA.
Typpikilvessä ilmoitetun nimellis-jannitteen ja virtatyypin tulee vastata sahkoverkon tietoja.
Käytä ainoastaan jatkojohtoa, jonka koko on 3 x 1,5 mm 2, joka vastaa standardin DIN 57282/57245 mukaisesti laatua H07RN-F, ja jossa on roiskevedeltä suojattu pistorasia. Kaapelikelojen tulee olla kokonaan aukikelattuja.
Uppopumppua ei saa kayttä:
- henkilot, jotka eivat ole lukeneet ja ymmartaneet kaytttoohjetta
- alle 16-vuotiaat lapset ja nuoret.
Uppopumppua saa kayttä ainoastaan märäysten mukaisesti. Varmista ennen kaytö,etta:
- uppopumppu, liitäntäjohto ja verkkopistoke ovat moitteettomassa kunnossa.
- ettei kukaan kosketa johdettavaa nestettä.
Vaurioitunutta uppopumppua ei saa kayttä. Laitteen korjaukset saa tehdä ainoastaan valmistajan omissa asiakaspalveluhuolloissa.
Alä koskaan nosta, kuljeta tai kiinnitä talon uppopumppua liitantäkaapelista. Alä irrota pistoketta pistorasiasta johdosta vetamalla.
Irrota verkkopistoke ennen huelto-, hoito- ja korjaustoitta sekä hairoiden yhteydessa. Suojaa verkkopistoke kosteudelta.
Uppopumppuin ei saa tehdä itse mitään muutoksia tai korjauksia.
Käytötarkoitus
Märäystenmukainen käytto
Uppopumppu on tarkoitetu ainoastaan
yksityseen käytöön talossa ja puutarhassa. Sitä
saa käyttaa ainoastaan käytörajoitusten
puitteissa teknisten märäysten mukaisesti.
Uppopumppu soveltuu ainoastaan seuraaviin
käytötarkoituksiin:
- veden poistoon vesivahinkojen yhteydessä
- saillioden tayttamiseen ja tyhjentamiseen
- veden ottamiseen kaivoista ja kuiluiista
- Iammikoiden ja keinotekoisten vesiputoustenulettamiseen ja veden kierrattamiseen niissä
- veden poistamiseen salaojaputkista ja kuivatuskuiluista (vain pumpuilla Drain 6000, Drain 8000, Drain 10500).
Uppopumppu soveltuu ainoastan seuraavien.
nesteiden johtamiseen:
puhdas vesi
sadevesi
- klooripitoinen vesi (uima-altaiden vesi)
- kaytövesi
likavesi,jonka leijuaineosuus on enintaan 5 % jajonka raekoon halkaisija on enintaan 30~mm (vain pumpuilla Drain 6000, Drain 8000,Drain 10500).
Märäystenvastainen käytto
Uppopumppua ei saa käyttaa yhtäjaksoisesti. Laite ei sovellu seuraavien nesteiden johtamiseen:
juomavesi
suolapitoinen vesi
elintarvikkeet
- aggressiiiviset aineet, kemikaalit
- syövytävat, sytyvat, rajähtavat tai kaasuuntuvat nesteet
- nesteet, jotka joiden lampötila on yli 35^
- hiekkapitoinen vesi ja hiovat aineet
likavesi, jossa on tekstiili- tai paperijäämä (vain pumpuissa Sub 6000, Sub 8000, Sub 15000).
Laitekuvaus
Uppopumppu (kuva A)
1 Johdon kiinnike
2 Kantokahva
3 Pumppukotelo
4 Yhdistelmänippa
5 Liitantakulma
6 Imurako
7 Uimurikytkin
8 Liitäntäjohto
Toiminta
Uppopumppu imee johdettavaa nestetta imuraon (6) kautta ja syottaa sitpumpun ulostuloon.
Lampösujoaus
Uppopumppu on varustettu lampokytkimellä, joka kytkee pumpun pois pälta sen ylikuumentuessa. Noin 15-20 minuutin jäahdytsvaiheen jälkeen pumppu kytkeytyy jälleen automaattisesti paalle. Käytä pumppua ainoastaan silloin, kun se on upotettuna.
Laitteen asennus ja käyttoönotto
- Ruuvaa liitäntäkulma (5) kiinni pumpun ulostuloon.
- Ruuvaa yhdistelmänippa (4) kiinni liitantakulmaan (5).
- Kiinnitä yhdistelmänippaan letku.
Yhdistelmänippaa voidaan leikata halutun letkuliitannmukaisesti. Paras syotttoeho saavutetaan kayttamallat letkua, jossa on mahdollisimman suuri halkaisija
- Kelaa liitantajohto kokonaan auki.
Varmista, etta sahkoliitannat on asennettu alueelle, jolla ei ole ylivirtauksen vaaraa.
Upota pumppu hitaasti johdettavaan aineeseen. Pidā pumppua samalla vinossa siten, etcā mahdollinen ilma paësee pois (ilmaus). Varmista pumpuntukeva asento. Jos pohja on mutainen, hiekkainen tai kivinen, aseta pumppu sopivan levyn paallee tai käytä pumppua siten, etcā se roikkuu köyden paëssa. Varmista, etcā etäisyys pohjaan on riittävá.
Pumppuun ei saa imea mitaän kiinteita esineita. Johdettavassa nesteessä oleva hiekka ja muut hiovat aineet vauroiittavat pumppua. Kiinnitä pumpun kantokahvaan köysi, kun pumppua kaytetaan kaivoissa ja kuiluissa. Huomioi kuiluissa kaytettäessä pumpun riittäva mitoitus, katso kuva B.
Peita kulut siten, ettei kukaan astu niihin vahingossa.
- Kytke liitantajohdon pistoke pistorasiaan. Pumppu kytkeytyy uimurikytkimen avulla automaattisesti paallee saavuttaessaan tietyn veden tason (paallekykt Kentakorkeus) ja vastaavasti pois paaltä veden tason laskiessa poiskytkentakorkeuteen, (katso tekniset tiedot).
Varmista asianmukaisin toimenpitein, ettei hairioiden aiheuttama vesitulva voivaurioittaa laitetta. Täm vaidaan estaesimeriksi asentamalla halytyslaite tai varapumppu.
Alä kayta pumppua paineletkun ollessa suljettuna.
Veden pumppaaminen pois jäännösvesikorkeuteen asti
Veden pumppaamiseksi jaannosvesikorkeuteen (katso teknisitetod) uimurikytkinta tulee kayttaa manuailisesti seuraavalla ravalla:
-
Irrota verkkopistoke pistorasiasta.
-
Kiinnitā uimurikytkin ylos.
-
Kytke verkkopistoke pistorasiaan. Pumppu kytkeytyy paalle ja alkaa johtaa nestetta.
Valvo pumppuja katkuvasti pumpattaessa vetta jaannoskorkeuteen ja valta pumpunkayttamista kuivana. Kun jaannosvesikorkeus on saavutettu, kytke pumppu pois paalta irrottamalla verkkopistoke.
Jos jaannosvesikorkeus alitetaan (vahemman kuin 10/40 mm), pumppu imee ilmaa. Talloin pumppu on ilmattava uudelleen veden pinnan noustessa (katso Kayttoonotto).
Päälle- ja poiskytkentakorkeudensaatäminen
Uimurikytkimen johto on kiinnitety pumppukoteloon. Kiinnityskohtaa muuttamalla uimurikytkimen toiminta-asentoja voidaan saatayksilollisesti. Uimurikytkimen johdon suositeltupituus on n. 120 mm.
Pumpun kytkeminen pois päältä
- Irrota verkkopistoke pistorasiasta.
Huolto ja hoito
Laite tulee erottaa verkosta aina ennen huoltotöitä ja sen aiheeton paallekytkeytyminen tulee estaa!
Puhdistustyö
- Jos pumpulla on johdettu klooripitoista uima-altaan vetta tai muita nesteita, joista jää jaämä, tulee pumppu huuhdella kayton jälkeen puhtaalla vedellä.
- Puhdista imujalan imurako tarvittaessa puhtaalla vedellä.
Jäätymiseltä suojaaminen
Suojaa pumppu jaatymiseltä. Tyhennapumppu sita varten ja varastroi jaatymiseltsa suojattuna.
Jätehuolto
RL 2002/96
EG
Alä havita kaytosta poistettuja laitteita talousjatteen mukana!
Pakkaus, laite ja lisātarvikkeet on valmistetu kierratyskelpoisista materiaialeista, ja ne on havitettāvā asianmukaisella tavalla.
Häirö
Irrota verkkopistoke aina ennen hairionpoistoon liittyvä toita.
| Häiriö | Syy | Korjaus |
| Moottori ei toimi. Siipipyörä on jumittunut Poista lika imualueelta | ||
| Lämpökytkin on kytkenyt laitteen pois päältä | Odota, kunnes lämpökytkin kytkee pumpun uudelleen paälle. Ota huomioon johdettavan aineen maksimilampötila. Anna tarkistaa pumppu | |
| Ei verkAojannättoalan ammatilaisten tarkistaa virransyöttö | ||
| Uimurikytkin ei kytke laitetta Lähetä pumppu AL-KO:n palveluun paälle veden tason noustessa | ||
| Uppopumppu toimii, mutta ei johda nestettä | Ilmaa pumpukotelossa Päästä ilma pois pitämällä pumppua vinossa asennossa | |
| Imupuolen TKOS Poista | lika imualueelta | |
| Paineletku suljetti. Avaa paineletku | ||
| Paineletku taitunut Suorista paineletku | ||
| Syöttömärä liian pieni Letkun halkaisija liian pien Käytä suurempaa paineletkua | ||
| Imupuolen TKOS Poista | lika imualueelta | |
| Nostokorkeus liian suuri | Pienennä dostokorkeutta | |
Ellet onnistu poistamaan hairiota, ota yhteytt asiakaspalveluumme.
Uvod
EY-vaatimustemmukaisuusvakuutus
Vakuutamme taten, etta kysessä oleva tuote vastaa siinä tilassa,
kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä,
EU-turvastardeja sekä tuotekohtaisia standardeja.
Tuote
Uppopumppu, sahkokayttoinen
Sarjanumero
G3023025
Tyyppi
Sub 6000/8001/15001
Drain 6001/8001/11001
Valmistaja
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-direktiivit
2006/95/EG
2004/108/EG
Valtuutettu henkilo
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Harmonisoidut standardit
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41;VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1;VDE 0875-14-1:2007-06
EN 55014-1/A1;VDE 0875-14-1/A1:2008-12
EN 55014-2;VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kotz, 2009-10-19
Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisaateisen takuun voimassaoloaikana valmi-stajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varasa.
Takuun voimassaoloaika määrätyt laitteen ostomaan lakien mukaisesti.
Valmistajan myontämä takuu patee vain seuraavien edellytysten tayttyessa:
Takuu raukeaa seuraavissa tapauksissa:
Laitetta kaytetaan asianmukaisesti
Käyttohjetta noudatetaan
Laitteessa käytetään alkuperäisi vaosia
Laitetta on yritetty korjata
Laitteeseen on tehty teknisä muutoksia
Laitetta on käytetty märäysten tai ohjeiden vastaisella taval-
la (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)
Takuu ei koske:
Maalivaurioita, jotka johtuvat normalaista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä
XXX(X)
Polttomootoreita - Niitta koskevat kulloinkin kyseeess olevan moottorinalmistajan erilliset takuumaaraykset
Ota takuutapauksessa yhteyttä jalleenmyyjaan tai lahimpaan valtuutettuun huoltolikkeeseen ja esita tamakutodistus ja myntikuitti. Valmistajan myontäm takuu ei rajoita ostajan lakisaateisi takuuvaatimuksia.
