| Producttype | Houtskoolbarbecue met rookfunctie |
| Merk | LANDMANN |
| Model | VINSON 400 |
| Afmetingen (ca.) | Hoogte 120 cm, breedte 100 cm, diepte 60 cm |
| Gewicht (ca.) | 35 kg |
| Kookoppervlak | Hoofdgrill (3 delen) + warmhoudrooster |
| Brandstof | Houtskool of briketten (max. 2 kg in de kamer, 0,75 kg in de verbrandingsbak) |
| Gebruik | Uitsluitend buiten, op een stabiele en onbrandbare ondergrond |
| Hoofdfuncties | Direct en indirect grillen, Amerikaans roken, roken |
| Kooktemperatuur | Regelbaar via ventilatieroosters en rookregister; ingebouwde thermometer |
| Inbegrepen accessoires | Hitteschotten, koolroosters, vetopvangpot, zijtafel, schoorsteen |
| Veiligheid | Niet binnenshuis gebruiken; hittebestendige handschoenen dragen; houd 3 m afstand van brandbare materialen |
| Onderhoud en reiniging | Na afkoeling reinigen met warm water en mild schoonmaakmiddel; vetpot legen; tegen weersinvloeden beschermd opslaan |
| Onderdelen en repareerbaarheid | Onderdelen verkrijgbaar via LANDMANN-klantenservice |
| Algemene informatie | Gemaakt in China; montage- en gebruiksaanwijzing meegeleverd (68 pagina's) |
Veelgestelde vragen - VINSON 400 LANDMANN
Gebruikersvragen over VINSON 400 LANDMANN
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Barbecue in PDF-formaat gratis! Vind uw handleiding VINSON 400 - LANDMANN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. VINSON 400 van het merk LANDMANN.

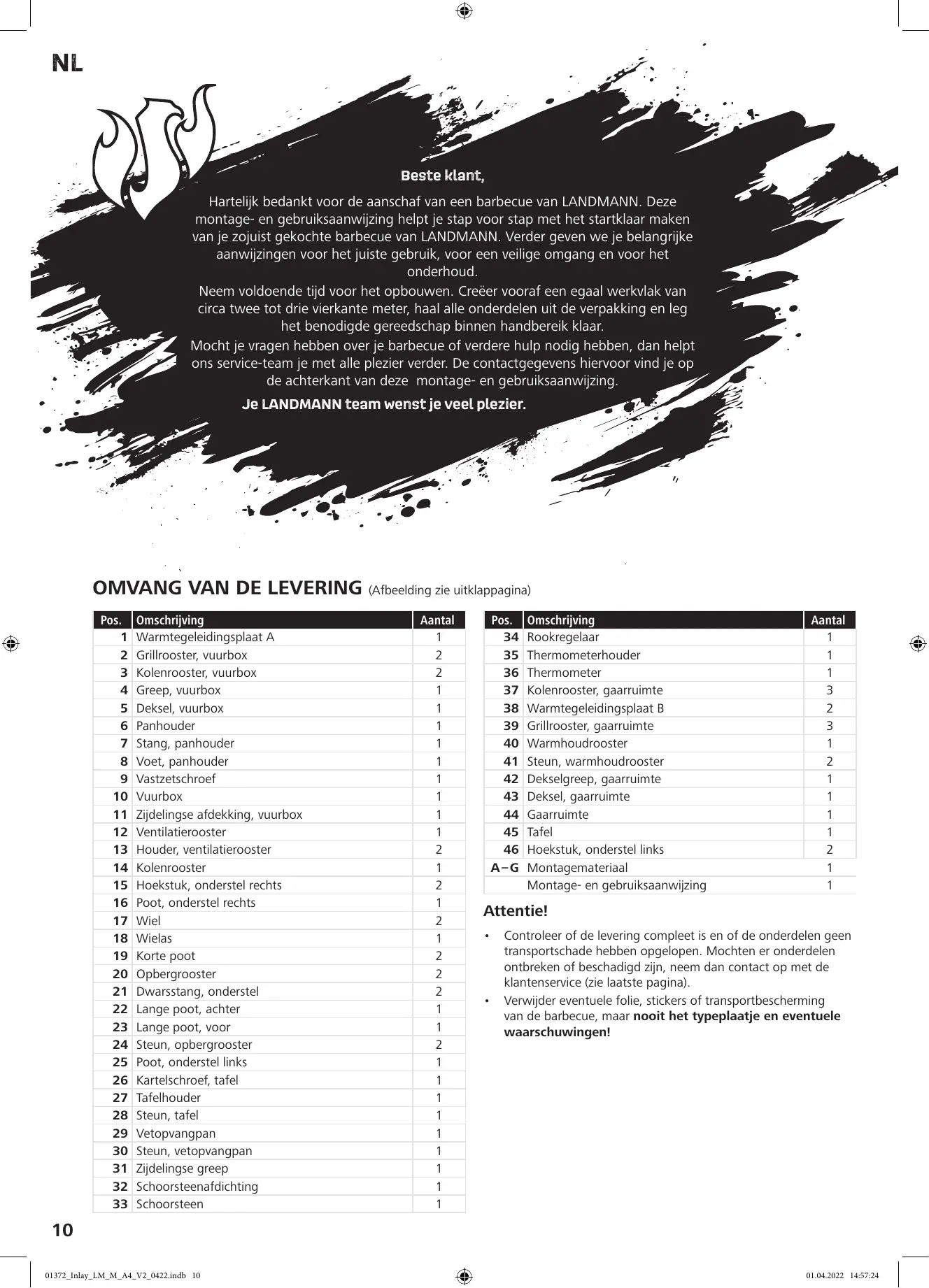

GEBRUIKSAANWIJZING VINSON 400 LANDMANN
Hartelijk bedankt voor de aanschaf van een barbecue van LANDMANN. Deze montage- en gebruiksaanwijzing helpt je stap voor stap met het startklaar makeen van je zouiest gekochtte barbecue van LANDMANN. Verder geen we je belangrijke aanwijzingen voor het juiste gebruik, voor een veilige omgang en voor het onderhoud.
Neem voldoendeijd voor het opbouwen. Creer vooraf een eegaal werkvlak van circa twee tot drie vierkante meter, haal alle onderdelen uit de verpakking en leg het benodigde gereedschap binnen handbereik maar. Mocht je VXragen hebben over je barbecue of verdere hulp nodig hebben, dan helpt ons service-team je met alle plezier verdter. De contactgegevens hiervoord vind je op dechterkant van deze montage- en gebruiksaanwijzing.
Je LANDMANN team wenst je veel plezier.
OMVANG VAN DE LEVERING (Afbeelding zich uitklappagina)
| Pos. | Omschrijving | Aantal |
| 1 | Warmtegeleidingsplaat A | 1 |
| 2 | Grillrooster, vuurbox | 2 |
| 3 | Kolenrooster, vuurbox | 2 |
| 4 | Greep, vuurbox | 1 |
| 5 | Deksel, vuurbox | 1 |
| 6 | Panhouder | 1 |
| 7 | Stang, panhouder | 1 |
| 8 | Voet, panhouder | 1 |
| 9 | Vastzetschroef | 1 |
| 10 | Vuurbox | 1 |
| 11 | Zijdelingse afdekking, vuurbox | 1 |
| 12 | Ventilatierooster | 1 |
| 13 | Houder, ventilatierooster | 2 |
| 14 | Kolenrooster | 1 |
| 15 | Hoekstuk, onderstel rechts | 2 |
| 16 | Poot, onderstel rechts | 1 |
| 17 | Wiel | 2 |
| 18 | Wielas | 1 |
| 19 | Korte poot | 2 |
| 20 | Opbergrooster | 2 |
| 21 | Dwarstang, onderstel | 2 |
| 22 | Lange poot, acheter | 1 |
| 23 | Lange poot, voor | 1 |
| 24 | Stun, opbergrooster | 2 |
| 25 | Poot, onderstel links | 1 |
| 26 | Kartelschroef, tafel | 1 |
| 27 | Tafelhouder | 1 |
| 28 | Steun, tafel | 1 |
| 29 | Vetopvangpan | 1 |
| 30 | Steun, vetopvangpan | 1 |
| 31 | Zijdelingsge grep | 1 |
| 32 | Schoorsteenafdichting | 1 |
| 33 | Schoorsteen | 1 |
| Pos. | Omschrijving | Aantal |
| 34 | Rookregelaar | 1 |
| 35 | Thermometerhouser | 1 |
| 36 | Thermometer | 1 |
| 37 | Kolenrooster, gaarruimte | 3 |
| 38 | Warmtegeleidingsplaat B | 2 |
| 39 | Grillrooster, gaarruimte | 3 |
| 40 | Warmhoudrooster | 1 |
| 41 | Steu, warmhoudrooster | 2 |
| 42 | Dekselgreep, gaarruimte | 1 |
| 43 | Deksel, gaarruimte | 1 |
| 44 | Gaarruimte | 1 |
| 45 | Tafel | 1 |
| 46 | Hoekstuk, onderstel links | 2 |
| A-G | Montagematerialial | 1 |
| Montage- en gebruiksaanwijzing | 1 |
Attentie!
- Controller of de levering compleet is en of de onderdelen geen transportschade hebben opgelopen. Mochten er onderdelen ontbreken of beschadigd zichn, neem dan contact op met de klantenservice (zie的那一ste pagina).
- Verwijder eventuele folie, stickers of transportbescherming van de barbecue, maar nooit het typeplaatje en eventuele waarschuwingen!
INFORMATIE OVER DE MONTAGE- EN GEBRUIKSAANWIJZING
Lees vór het eerste gebruik van de barbecuedezemontage- en gebruiksaanwijzing zorgvuldig door en volg deveiligheidsaanwijzingen. Bewaar deze voor latere vragen anandere gebruikers. Ze is een onderdeel van het apparaat. Fabrikant en importeur aanvaarden geen aansprakelijkheid wanner deinformatics in deze montage- en gebruiksaanwijzing Niet in acheortwordtgenomen.

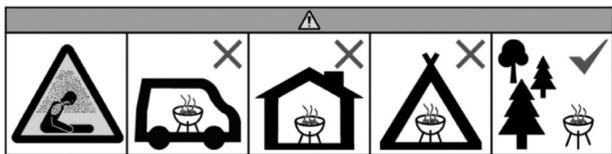

Symbolen
Gevaarsymbolen: dit symbool wijst op möglichke bevaren. Lees de bijhorende verilgheidsaanwijzingen aandachtig door en neem.Deze inucht.
Aanvullende informatie
Lees de montage- en gebruiksaaanwijzing vór gebruik!
Gebruik de barbecue nicht in gesloten en/of bewoonbare ruimtes, bijv. gebouwen, tenten, caravans, campers, boten. Er bestaat levensgevaar door koolmonoxidevergiftingig.
DOELMATIG GEBRUIK
- Dit apparaat is ontworpen voor het barbecuën, roken en smeken van levensmiddelen. Het is bedoeld om buiten te gebruiken.
Een ander of verdergaand gebruik is Niet toegestaan. Dit geldt met name voor de volgende voorspelbare verkeerde toepassingen:
Gebruik de barbecue nicht als verwarming.
○ Gebruik de barbecue Niet om andere stoffen en materialen dan levensmiddelen te verwarmen.
Gebruik de barbecue nooit als inbouwapparaat.
De barbecue is bedoeld voor privégebruik, Niet voor commerciele doeleinden.
- Gebruik de barbecue alleen voor het genoemde doel en uitsluitend zoals beschreven in deze montage- en gebruiksaanwijzing. Elk ander gebruik geldt als oneigenlijk.
- Alle gebreken die ontstaan door ondeskundige behandeling, beschadiging of reparatiepogingen zijn uitgesloten van garantie. Dit geldt ook voor de normale slijtage.
VEILIGHEIDSAANWIJZINGEN
ATTENTIE: Niet in gesloten ruimtes gebruiken! Alleen voor gebruik in de open buitenlucht! Er bestaat gevaar voor een koolmonoxidevergiftingig.
LET OP: als de barbecue verrormd of defect is, mag hij nicht gebruikt worden. Dit要去 voor elk gebruik gecontroleerd worden.
ATTENTIE! Aan nationale enplaatselijke bepalingen, bijvoorbeeld wat betreft vergunningen, gebruik, veriligheidsafstanden en andere, moet worden voldaan.
Kies de plek voor de barbecue zo dat er geen brandbare materialen of stoffen in de buurt staan of in de buurt kurenkom. Plaats de barbecue nooit onder takken of overkappen! De minimale afstand tot brandbare stoffen en omringende oppervlakken moet 3m bedragen.
ATTENTIE! Houd kinderen en huisdieren uit de buurt! Laat de brandende of nog hare barbecue nooit zonder toezicht. Let
er met name op dat er geen kinderen of personen die nicht in staat+zijn om möglichke bevaren goed in te schatten of erop te reageren, in de buurt van de hete barbecue kommt.
ATTENTIE! Gebruik voor het aansteken of opnieuw aansteken geen spiritus of benzine! Gebruik alleen aanmaakhulpmiddelen volgens de norm EN 1860-3!
- Gebruik voor het barbecueenuitsluitend BBQ houtskool of BBQ briketten (gekeurd volgens DIN EN 1860-2).
- Gebruik voor het roken of smoken geen harshoudende naaldhoutsoorten zoals den of spar, ofjonge stukken eikenhout waar nog schors op zit! Het looizuur dat daarin zit kan giftig blauwzoeur opwekken. Eikenhout moet minstens tweeaar hebben gelegen en mag geen schors hebben. Goed geschikt voor roken en smoken is fruitboomhout zoals kers of appel, of hard hout zoals beuk en es.
- Dit barbecue-apparaat worden erg heet. Draag bij het barbecueeën algtd BBQ handschoenen. Raak de barbecue ook direct na het uitgaan van de gloed alleen aan met BBQ handschoenen. De oppervlakken blijven namelijk nog lange tijd heet.
De BBQ handschoenen (tegen thermische risico's) moeten voldoen aan de DIN EN 407 (categorie II).
Gebruik grillbestek met lange, hittebestendige handvaten.
In geval van brand: doof vlammen met een blusdeken of een geschikte brandblusser.
AANWIJZINGEN VOOR DE MONTAGE
ATTENTIE!
Houd plastic zakken en folie uit de buurt vanjonge kinderen en dieren! Er bestaat kans op verstikking.
- De montagestappen zijn op het einde van deze montage- en gebruiksaanwijzing afgebeeld. Volg deze want verkeerd monteren kan gevaarlijk়.
- Let op voldoende ruimte voor de montage en gebruikevt. een mat om de barbecue of gevoelige vloeren te beschermen gegen krassen.
- Bouw de barbecue op een horizontale, vlakke ondergrond op, om te voorkomen dat hij scheef worden opgebouwd.
- Gebruik bij het opbouwen geen geweld.
- Draai de schroefverbindingen eerst handvast en na elke geslaagde montagestab nog eens stevig aan. Anders können er ongewenste spanningen ontstaan.
- Draai de moeren vast tot ze aansluiten en draai dan een kwartslag verder. Draai ze Niet te stevig vast!
EEN PAAR TIPS VOORAF
- Geroekte en gesmookte levensmiddelen mogen nicht op de barbecue odomat ze in de regel al een geringe hoeveelheid organische schadelijke verbrandingsstoffen bevatten vanwege de rook. Het gehalte schadelijke stoffen in de levensmiddelen zou door het barbecueën nog eens toenemen.
- Je kurz levensmiddlesen ofwel direct op de warmtebron leggen (direct barbecueen), om het op hoog vuur te bakken, of je kurz het voorzichtiger indirect barbecueen. Bij indirect barbecueen schuif je de brandstofaar links en rechts in de gaarruimte (44) en leg je het levensmiddel in het midden zodateh het nichtrechtstreeks boven de warmtebron ligt. Sluit het deksel (43) zodate de warmte gelijkmatig in de gaarruimte worden verdelijk.
-
Eten dat gaar is, kun je op het warmhoudrooster (40) leggen om het warm te houden terwijl je verder barbecuet. Houd er rekening mee dat het waarbij verder gaar worden. Daarnaast kun je op het warmhoudrooster groente, zeevruchten etc. langzaam gaar lately worden en waarbij bijv. vlees op het grillrooster (39) op hoog vuur barbecueen.
-
Wij adviseren om te barbecueën met gesloten deksel. Omdat het risico van steekvammen hierdoor worden verminderd en de levensmiddelen sneller en gewelijkmatiger waar worden.
- De thermometer (36) op het deksel geeft de temperatuur in de gaarruimte aan.
- De gaarduur van vlees hangt af van de dikte, kwaliteit, rijpingstijd en temperatuur aan het begin van het barbecueuën. Voordat je goed vertrouwd bent met het apparaat要去 je de toestand van de levensmiddelen op de barbecue tussendoor controleren.
- Als je ze een beetje insmeert met olie worden ze gegikmatiger bruin en plakken Niet vast aan het grillrooster.
- Alvorens het te bereiden要去 het vlees op kamertemperatuur zich om goed en gelijkmatig.gaar te worden.
- Bij gebruik van een marinade, saus of glazuur met veel suiker of andere snel brandende ingredienten smeer je deze pas in de)[-15]lastste 10 tot 15 minutes van het barbecueën erop.
GEBRUK
ATTENTIE!
ATTENTIE! Dit barbecue-apparaat worden erg heet en mag tijdens gebruik Niet worden verplaatst!
- Gebruik de barbecue alleen wonneer hij correct en in overeenstemming met deze montage- en gebruiksaanwijzing gemonteerd werk en onbeschadigd is. Gebruik de barbecue nicht zonder bijbehorend onderstel.
Zet de barbecue vór het gebruik op een veilig stabiele, horizontale, eigale en vuurvaste ondergrond, die Niet van glas of kunststof is.
Bij het aansteken met benzine of spiritus kan door ontploffingen een oncontroleerbare hitte-ontwikkeling ontstaan. Gebruik waarom alleen ongevaarlijke verbrandingsmaterialen, bijv. aanmaakblokjes.
- De gaarruinme mag met maximaal 2kg en de vuurbox met maximaal 0,75 kg brandstof worden bevuld.
Laat hem vór het barbecueën warm worden en LAST de brandstof minstens 30 minutes doorgloeien.
Leg er pas levensmiddelen op wonneer de brandstof is bedekt met een laagje as.
Schud nooit water op de hete barbecue om verbranding en brandwonden te voorkomen.
Barbecueen
- Haal de warmtegeleidingsplaat A (1) en B (38)uit de gaarruimte (44).
- Leg een laag houtskool of BBQ briketten op de kolenroosters (37).
Kleinere porties kun je ook in de vuurbox (10) barbecueen.
- Steek een of wee aanmaakblokjes aan en leg deze erop. Laat de aanmaakblokjes twee tot vier minutes branden.
- Leg er voorzichtigeer houtskool (briketten) op. Neem de maximaal toegestane hoeveelheid in acht.
- Na ca. 15 tot 20 minutes kommt er een laagje witte as op de houtskool / briketten. De optimale gloeitoestand is dan bereikt. Voor direct barbecueen (zie boven) verdeel je de brandstof gelijkmatig met een geschikt metalen gereedschap.
- Plaats het grillrooster (39 of 2). Nu kun je beginnen met barbecueen.
- Zet de warmtegeleidingsplaat A (1) en B (38) in de gaarruimte (44). De kolenroosters (37) heb je Niet nodig.
- Maak een vuur met hout, houtskool of BBQ briketten op de kolenroosters (3) in de vuurbox (10).
- Leg de levensmiddelen op de grillroosters (39) in de gaarruihte.
- Sluit het deksel (43) van de gaarruimte. De rook en de hitte dringen vanuit de vuurbox door een opening in de gaarruimte en make n de levensmiddelen gaar.
- De temperatuur kun je met de hoeveelheid toegevoerde lucht regelen: hoe meer lucht, hoe meer hitte. Open of sluit naargelang behoefte de ventilatieroosters (12) of de rookregelaar (34).
Roken
Bij het roken maak je met rookspaanders of houtsnippers rook in de vuurbox (10). Verder ga je net zo te werk als bij het smoken (zie boven).
Laat voor het leegmaken, reinigen, afdekken met een zeil of opbergen alle onderdelen volledig afkoelen.
Overmatige ophoping van levensmiddelresten en vet kan een zogenaamde vetbrand veroorzaken.
- Gebruik geen bijtende of schurende reinigingsmiddelen en geen borstels met metalen haren. Deze können de oppervlakken beschadigen.
Vul de barbecue Niet met water en stel hem Niet voor langere tijd bloot aan regen.
- Wanner alle onderdelen zijn aufgekoeld, moet je de as op milieuvriendelijk wie wijze weglooien.
Maak de vetopvangpan (29) leeg en reinig hem na elk gebruik. Was hem af met warm water en afwasmiddel. - Reinig de barbecue met een borstel of met een natte sponen een beetje afwasmiddel. Voor sterkere verontreinigungen kun je een gangbaar huishoudelijk reinigingsmiddel nemen. Neem de instructies van de fabrikant van het gebruikte middel in acht.
- Reinig de roosters met warm water, afwasmiddel en roestvrijne staalwol.
- Laat voor het opbergen alle onderdelen volledig drogen of droog ze af.
- Bewaar ze beschermd gegen weersinvloeden en droog.
VERWIJDERING
Let op hygiène bij de omgang met de barbecue en bij het weggooien van reststoffen. Gooi restafval in principe alleenweg in waarvoor bedoelde bakken van metaal of Niet-brandhaar materiaal. Van toepassing zijn de lokale bepalingen voor afvalverwijdering. Om de barbecue weg te gooien demonteer je hem in zich afzonderlijke elementen en geef je metaal en kunststof af ter recycling.
Gooi het verpakkingsmaterialaal milieuufriendelijk weg, zorg dat het bij een milieuparkterechtkomt.
Gemaakt in China.
