GEBRUIKSAANWIJZING BR 40 10 C ADV KARCHER

Lees voör het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsaanwijzingen... NL 1

Functie NL 1

Zorg voor het milieu NL 1

Bedieningselementen.. NL 2

Voor ingebruikneming. NL 2

Gebruik NL 2

Vervoer NL 4

Opslag NL 4

Zorg on onderhoud. NL 4

Storingen NL 5

EG-conformiteitsverklaring. NL 7

Garantie NL 7

Reserveonderdelen NL 7

Veiligheidsaanwijzingen

Lees en neem voor het eerste gebruik van het apparaat deze bedieningshandleiding in acht en de bijgeleverde brochure Vieligheidsaanwijzingen voor borstelreinigingsapparaten en sproeiextractieapparaten, 5.956-251.0

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

Waurschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs do-delijke lichamelijkke letsels.

Voorzichtig

Voor een mogelijk gevaarlijke situatie die kan leiden tot lichte lichamelijk letsels of materièle schade.

Functie

Deze schuurzuigmachine worden gebruikt voor de natte reiniging of het polijsten van vlakke vloeren.

Twee in tegengestelde richting draaiende borstelwalsen reinigen de vloer met behulp van de toegevoerde reinigingsvloeistof.Een werkbreedte van 400 mm en een capacititeit van het schoon- en vuilwaterreservoir van telkens 10 I make een efficiente reiniging möglich.

De aansluiting op het elektriciteitsnet maakt een hoog vermogen möglichk zonder werkbegrenzing.

Instructie

Afhankelijk van de betreffende reinigingsopdracht kan het apparaat met verschellende accessoires worden uitgerust. Vraag maar,onze catalogus of bezoek ons op het Internet onder www.kaercher.com.

Gebruik dit apparaatuitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkanten.
• Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die Niet gevoelig zijn voor vocht en polijstwerkzaamheden. Het gebruikstemperatuurbereik ligtCUSen +5^ en +40^
• Het apparaat is nicht geschikt voor de reining van bevroen vloeren (bijv. in koelhuizen).
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reserveonderdelen.
• Het apparaat is ontwikkeld voor het rei-nigen van vloeren binnen, resp. overdekte oppervlakken. Bij andere toepassingsgebieden moet het gebruik van alternatieve borstels gecontroleerd worden.
• Het apparaat is nicht bestemd voor de reingijing van openbare verkeerswegen.

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpakkingsmaterialieniet met het huisvuilweg,maarzorgdat het gerecycledkan worden.

Oude apparaten bevatten waardevolle materialen die gerecycled{kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen nicht in het milieu terechtkomen. Geef oude apparaten.daarom bij een geschikte verzamelplaats af.

Aanwijzingen betreffende inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

• bij BR 40/10 C Classic nicht meegeleverd

Voor ingebruikneming

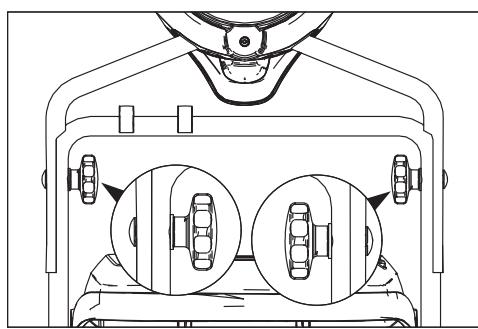

Duwbeugel monteren

Bovenste helft van de duwbeugel op de onderste helft van de duwbeugel schui-ven.

Voorzichtig

Beschadigingsgevaar. Kabel bij de montage nicht vastklemen.

Boringen uitrachten (2 hoogte-instellen-gen möglichk).
Duwbeugelhelften met sluitschroeven, ringen en stergrepen verbinden.
Kabel met de clips op de duwbeugel be-vestigen.

Transportwielen monteren

Bij BR 40/10 C Classic voor de transportwieln Niet meegeleverd. Een aanbouwset Transportwieln is vermeld in het hoofdstuk „Accessoires".

Assen van de transportwielen in de boringen aan het apparaat steken en lately vastklikken.

Borstels monteren

Voor de inbedrijfname要去en de borstels gemonteerd worden (zie „Onderhoudswerkzaamheden").

Gebruik

Waarschuwing

Voor een directe buitengebruiktelling van de borstelaandrijving de schakelaar van de borstelaandrijving loslaten.

Bedrijfsstoffen vullen

Voorlichtig

Beschadigingsgevaar. Alleen de aanbevolen reinigingsmiddelen gebruiken. Voor andere reinigingsmiddelen draagt de exploitant het verhoogde risico betreffende gebruiksveiligheid, het gevaar voor ongevallen en die korte levensduur van het apparaat. Alleen reinigingsmiddelen gebruiken, die vrij় van oplossingsmiddelen, zoutzuur en bijtende zuren. Veiligheidsinstrumentes op de reinigingsmiddelen in acht nemen.

Instructie

Geen sterk schuimende reinigingsmidden gelebruiken. Doseeraanwijzingen in acht nemen.

Aanbevolen reinigingsmiddelen:

Gebruik	Reinigings-middel
Onderhoudsreinigung van alle waterbestendige vloe- ren	RM 746 RM 780
Onderhoudsreinigung van blinkende oppervlakken (bijv. Granit)	RM 755 es
Onderhoudsreinigung en basisreinigung van industri- ele vloeren	RM 69 ASF
Onderhoudsreinigung en basisreinigung van fijnestenen tegels	RM 753
Onderhoudsreinigung van stenen in de sanitaire sec- tor	RM 751
Reinigung en ont smetting in de sanitaire sector	RM 732
Reinigung van alle alkalibe- stendige vloeren (bijv. PVC)	RM 752
Reinigung van linoleum- vloeren	RM 754

Deksel van het verswaterservervoir openen.
Mengsel water/reinigungsmiddel vullen. Maximale temperatuur van de vloeistof 50^

Waarschuwing

Het deksel van het verswaterservoir kan gebruikt worden voor de dosering van het reinigingsmiddel. De inhoud van het omgedraaide deksel bedraagt tot de markings 1% van het schoonwaterreservoir.
Deksel van het versswaterreservoir sluiten.

Naar deplaats van inzet rijden

Korte trajecten op een effen oppervlak

Duwbeugel verticalaal stellen.
Draaigreep borstelaandrukkracht in stand Rijden zetten.
Apparaat met de duwbeugel maar deplaats van inzet schuiven.

Langere trajectory, oneffen oppervlakken

Duwbeugel verticalaal stellen en vergrendeling maar omhoog zwenken.
Transportwielen monteren.

Voorlichtig

Beschadigingsgevaar door uitlopend water. Vooraleer het apparaat worden gekanteld, moeten het vuilwater- en het schoonwaterreservoir weggenomen worden.

Gevuld vuilwater- en schoonwaterreservoir van het apparaat nemen en afzonderlijk transporteren.
Apparaat opzij kantelen en op de transportwielen maar de gebruiksplaats schuiven.

Zitten de transportwienen bij het gebruik van het apparaat in de weg:

ontgrendelingsknop transportwiel indrukken en transportwiel eruit trekken.
Transportwielen tot de aanslag in de houder voor de transportwielen steken.

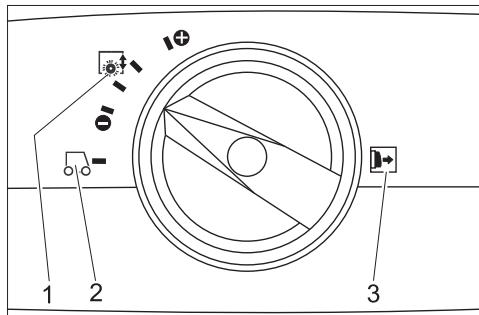

Borstelaandrukkracht regelen

Duwbeugel verticalaal stellen.
Draaigreep borstelaandrukkracht eruit trekken en instellen op de gewenste Waarde.

Waarschuwing

Eerste reinigingspogingen met lage aandrukkracht uitvoeren. Aandrukkracht stapsgewijs verhogen tot het gewenste reinigingsresultaat bereikt is. Een juist ingestelde aandrukkracht beperkt de slijtage van de borstels.

Bij overbelasting worden de borstelaandrijving uitgeschakeld.

Bij het reinigen met microvezelwalsen mag de aandrukkracht maximum ingesteld worden op de hieronder weergegeven stand. Bij een hogere aandrukkracht bestaat het gevaar dat de microvezels vernield worden.

2 Rijden

1 Borstelaandrukkracht
3 Instructie: Voor het instellen de draai-greep borstelaandrukkracht eruit trekken.

Netaansluiting opbouwen

Gevaar

Gevaar door elektrische schokken. Voodingskabel van het apparaat voor ieder gebruik op schade controeren. Apparaat met beschadigde kabel Niet in bedrijf stellen. Beschadigde kabel door een elektricien laten verrangen.

Voorlichtig

Beschadigingsgevaar. De maximum toe-gelaten impedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag Niet overschreten worden. In geval van onduuidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.

Verlengingskabel met een voldoende große diameter gebruiken (zie „Technische gelevens") en volledig van de kabeltrommel wikkelen.

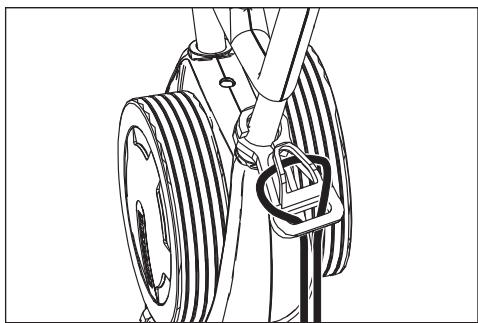

Het einde van de verlengkabel als een Ius in de trekontlastingshaak hangen.
Steek de netstekker in de wandcontact-doos.

Reinigen

Gevaar

Verwondingsgevaardoorelektrische schok door een beschadigde stroomleiding.

Stroomleiding Niet met de roterende borstels of pads in contact lately komen.

Voorzichtig

Beschadigingsgevaar: Bij reiniging in de buurt van de muur要去 het apparaat met de afwiersrollen t.o.v. de muur uitgelijnd worden.

Indien de reinigingsoplossing na het reinigen afgezogen moet worden: Controlleren of de zuigbalken in het apparaat aangebracht zich. Pedaal Omlaag zetten zuigbalk bedieren.
Duwbeugel verticalaal stellen.
Borstelbewatering inschakelen door deschakelaar Reinigingsoplossing te bedieren.
Borstels inschakelen door de schakelaar Borstelaandrijving te bedieren.
Duwbeugel maar de bediener zwenken - het loopwerk worden ingetrokken en de borstels raken de grond.
Apparaat aan de duwbeugel over het te bewerken oppervlak brengen.

Voorzichtig

Gevaar voor schade aan de vloerbedekking. Gebruik het apparaat Niet op een plek.

Polijsten

Beide zuigbalken van het apparaat wegnemen (zie „Onderhoudswerkzaamheden/Zuigbalken verrangen").
Duwbeugel verticalaal stellen.
Borstels inschakelen door de schakelaar Borstelaandrijving te bedieren.

Duwbeugel maar de bediener zwenken - het loopwerk worden ingetrokken en de borstels raken de grond.
Apparaat aan de duwbeugel over het te bewerken oppervlak brengen.

Voorzichtig

Gevaar voor schade aan de vloerbedekking. Gebruik het apparaat Niet op een plek.

Waarschuwing

Voor het polijsten onder meubelen konnen het schoon- en vuilwaterreservoir weggenomen worden.

Stoppen en stilleggen

→ Schakelaar Reinigingsoplossing loslaten.
Apparaat nog 1-2 m vooruit schuiven om het restwater op te zuigen.
→ Schakelaar Borstelaandrijving loslaten.
Pedaal Omlaag zetten zuigbalk bedieren.
Duwbeugel verticala zetten - de borstels worden opgetild.
Netkabeluit de wandcontactdoos halen.

Voorlichtig

Gevaar van verrorming van de borstels. Bij het uitzetten van het apparaat de borstels ontlasten door de duwbeugel in de verticale stand te brengen

Schoonwatertank legend

Vergrendelingen schoonwaterreservoir openen.
Draaggreep vuilwaterreservoir opzij zwenken.
Schoonwaterreservoir optillen en waar de afvoerplaats dragen.

Waurschuwing

Lokale voorschriften inzake de behandel-ling van afvalwater in acht nemen.
Deksel schoonwaterreservoir wegemen en vloeistof via de inkering wegieten.

Vuilwatertank legend

Waarschuwing

Bij volle vuilwatertank sluit de vlotter het zuigkanaal af. De afzuing worden onderbroken. Vuilwaterreservoir leegmaken.

Schoonwaterreservoir zoasl hierboven beschreiben wegnemen.
Vuilwaterreservoir optillen enaar de afvoerplaats dragen.

Waurschuwing

Lokale voorschriften inzake de behandel ing van afvalwater in acht nemen.

Vuil water wegieten.
Vuilwaterreservoir met zuiver water uitspoelen.

Vervoer

Voorlichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparaat.

Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.
Om de benodigde ruimte te verkleinen, kan de duwbeugel samengeklapt worden of gedemonteerd worden:
Stergreep van duwbeugelbevestiging loosen.
Stergrepen losschroeven, schroeven eruit nemen en de bovenste helft van de duwbeugel wegemen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Het apparaat mag alleen binnen worden opgeborgen.

Zorg en onderhoud

Gevaar

Gevaar door elektrische schokken, gevaar voor letsels!

Bij alle werkzaamheden aan het apparaat netstekker eruit trekken.

Voorzichtig

Gevaar voor schade aan het apparaat dooruitstromend water. Vuil water en resterend vers water voor werkzaamheden aan het apparaat aflaten.

Onderhoudsschema

Na het werk

Voorzichtig

Beschadigingsgevaar. Apparaat Niet met water afspuiten en geen agressieve reinigingsmiddelen gebruiken.

Vuil water weggieten.
Vuilwaterreservoir met zuiver water uitspoelen.
Schoonwaterreservoir leegmaken.
Schoonwaterreservoir met zuiver water vullen en apparaat spoelen om afzettingen te vermijden.
Restwater uith het schoonwaterreservoir verwijderen.
Afdichting van de kogelklep in het schoonwaterreservoir controleren.
Pluizenzeef controlleren, indien nodig reinigen.
Reservoirs voor het afsluien lately drogen om geurvorming gegen te gaan.
Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen.
Zuiglippen reinigen, op slijtage contro-leren en indien nodig zuigbalk verran- gen.
Borstels op slijtage controlleren, indien nodig verrangen.
Waterverdeellijsten boven de borstels reinigen, indien nodig eruit trekken en met water spelelen.

Maandelijks

Afdichtingen:tussen apparaat en vuil-waterreservoir op goede toestand controeren,zonodig verrangen.
Borsteltunnel reinigen.

Jaarlijkss

Voorgeschreveen inspectie door klantendienst latent uitvoeren.

Onderhoudswerkzaamheden

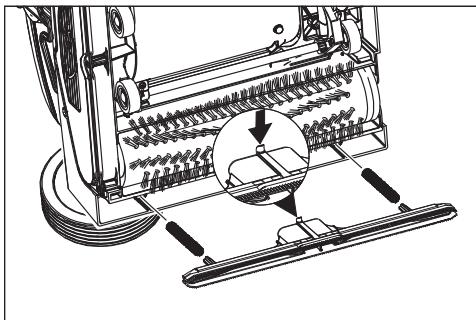

Zuigbalk vernieuwen

Zuigbalk optillen door het pedaal Omlaag zetten zuigbalk te bedieren.
Drukknop Zuigbalkvervanging maar binnen duwen - de zuigbalk klikt los.
Zuigbalk er maar omlaag uittrekken.
→ Schroeferen wegemen en op de neue zuigbalk steken.

Nieuwe zuigbalk zodenig uitrachten dat de veerpal maar het midden van het apparaat wijst.
→ Schroeferen in de opnamen aan het apparatusaat hangen.
Zuigbalk in het apparaat schuiven en la-ten vastklikken.
Handeling herhalen voor de tweede zuigbalk.

Waarschuwing

Regelmatig verwisselen van beiden zuigbalken verbetert de afstrijkwerking en verlengt de levensduur.

Borstelwalsen verrangen

Apparaat op de zijkant leggen.
Toets Borstelvervanging indrukken en tegelijkertijd de borstelwalsaar beneden zwenken.
Borstelwals eruit trekken.
Nieuwe borstelwals op de meenemer steken en lately vastklikken.

Onderhoudscontract

Ter verzekering van een betrouwbare werk
king van het apparaat kutu met het be
voegde Karcher-verkoopkantoor een
onderhoudscontract afluiten.

Vorstbescherming

Bij kans op vorst:

De reservoirs voor schoon en vuil water leegmaken.
→ Schakelaar reinigingsoplossing indruken tot geen water meer ontsnapt.
Apparaat in een vorstvrije ruimte plaatsen.

Storingen

Gevaar

Gevaar door elektrische schokken, gevaar voor letsels!

Bij alle werkzaamheden aan het apparaat netstekker eruit trekken.

Voorzichtig

Gevaar voor schade aan het apparaat dooruitstromend water. Vuil water en resterend vers water voor werkzaamheden aan het apparaat aflaten.

Bij storingen die met behulp van deze tabel nicht opgelost können worden de klantendienst raadplegen.

Storing	Oplossing
Apparaat wil nicht starten.	Controleren of de netstekker ingestoken is.
	Zekering van het stopcontact te laag, geschikt stopcontact Zoeken.
Onvoldoende waterhoeveelheid	Peil van het schone water controleren, indien nodig reservoir bijvullen.
	Kogelklep in het schoonwaterreservoir reinigen.
	Correcte zitting van het schoonwaterreservoir op het apparaat controleren.
	Filter in het schoonwaterreservoir verstop, filter reinigen.
	Waterverdeellijsten boven de borstels eruit trekken en met water spoelen.
	Slangen op verstopping controleren, indien nodig reinigen.
Onvoldoende zuigcapaciteit	Vuilwaterreservoir leegmaken.
	Correcte zitting van het schoonwaterreservoir op het vuilwaterreservoir controleren.
	Afdichting aan het schoonwaterreservoir controleren, reinigen.
	Afdichtingussen apparaat en vuilwaterreservoir reinigen en op dichtheid controleren, indien no-dig verwangen.
	Pluizenzeef reinigen.
	Zuiglippen aan de zuigbalk reinigen, indien nodig verwangen.
	Zuigkanaal verstopt, reinigen.
	Zuigslang op verstopping controleren, zonodig verstopping verhelpen
Onvoldoende reinigingsresultaat	Borstelaandrukkracht verhogen.
	Borstels op slijtage controleren, indien nodig verwangen.
	Borstelwalsen gebruiken die geschikt zijn voor de aard van de verontreiniging en de vloerbedek-king.
Borstels draaien nicht	Controleren of vreme de voorwerpen de borstels blokkeren, indien nodig vreme de voorwerpen verwijderen.
	Aandrukkracht verlagen.
	Overstroombeveiligingsschakelaar is in werkung getreden. De overstroombeveiligingssschake-lear geeft de werkung na maximum=eén minuut vrij.
Apparaat vibreert	Borstelwalsen zichnjentrendaangezien ze bij het uitzetten van het apparaat Niet ontlast werden door de duwbeugel in de verticale stand te brengen, borstelwalsen verwangen.

Technische gegevens

		1.783-302.0 1.783-310.0 1.783-311.0 1.783-316.0	1.783-300.0	1.783-303.0
Vermogen
Nominate spanning	V/Hz	220...240 / 1~50	230 / 1~50	230 / 1~60
Gemiddeld opgenomen vermogen	W	1900
Vermogen zuigmotor	W	500
Vermogen borstelmotor	W	2100
Opgenomen vermogen, max.		2710	2210	2710
Maximum toegelaten netimpedantie	Ohm	0.255+j0.159		0,256+j0,160
Verlengingskabel 10 m	mm²	1,5
Verlengingskabel 30 m	mm²	2,5
Zuigen
Zuigvermögen, luchthoeveelheid	I/s	20
Zuigvermögen, onderdruk	kPa	10
Reinigungsborstels
Werkbrede	mm	400
Borsteldiameter	mm	96
Borstellorental	1/min	1100		1350
Maten en gewichten
Theoretische oppervlaktekapaciteit	m²/h	400
Volume reservoirs schoon/vuil water	I	10
Lenge (zonder duwbeugel)	mm	520
Breedte (zonder zuigbalk)	mm	470
Hoogte (zonder duwbeugel)	mm	380
Gewicht	kg	44,5	43	44,5
Berekende waarden conform EN 60335-2-67
Hand-arm vibratiewaarde	m/s²	<2,5
Onzekerheid K	m/s²	0,2
Geluidsdrukniveauu LpA	dB(A)	74
Onzekerheid KpA	dB(A)	1
Geluidsvermögensniveauu LWA	dB(A)	87
Onzekerheid KwA	dB(A)	1

Toebehoren

		Bestelnr.	Stuks	Aantal stucks nodig
Borstelwals, rood (gemiddeld, sta- daard)	Voor de reiniging van Licht verwulde of gevoelige vloeren.	4.762-249.0	1	2
Borstelwals, groen (grit)	Voor de reiniging van sterk verwulde vloeren.	4.762-252.0	1	2
Borstelwals, oranje (hoog/laag)	Voor het schrobben van structuurvloeren (veiligheidstegels, enz.).	4.762-251.0	1	2
Borstelwals, wit (zacht)	Voor het polijsten van vloeren.	4.762-250.0	1	2
Walspadas	Voor de opname van walspads.	4.762-228.0	1	2
Pad, heel zacht, wit	Voor het reinigen en polijsten van gevoelige vloeren.	6.369-727.0	1	2
Pad, zacht, geel	Voor het polijsten van vloeren.	6.369-724.0	1	2
Pad, middelzacht, rood	Voor de reiniging van Licht verwulde vloeren.	6.369-726.0	1	2
Pad, hard, groen	Voor de reiniging van normala tot sterk verwulde vloeren.	6.369-725.0	1	2
Microvezelwals	Voor de verwijdering van cementsluier	4.114-004.0	1	2
Zuigbalk, standard		4.777-323.0	1	2
Zuigbalk, oliebestendig		4.777-322.0	1	2
Verlengingssnoer	20 m	6.647-022.0	1	1
Aanbouwset Transportwielen	Voor BR 40/10 C Classic	2.783-013.0	1	1

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen.Deze verklaring verliesthaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vlorreiniger

Type: 1.783-xxx

Van toepassing+zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Toegepaste landelijkne normen

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

S. Reiser

Head of Approbation

Gevolmachtigde voor de documentatie:

S. Reiser

In elk land gelden de door once bevoegde verkoopmaatschappij uitgegeven garantievooraarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wentt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Reserveonderdelen

Ermight uitsluitend toebehoren en reserveonderdelen gebruikt worden die door de fabrikant zich vrijgeven.Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparatus.
- Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
- Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.
