NÁVOD NA OBSLUHU BR 40 10 C ADV KARCHER
Texviká xapaktnpiotiká
Rozmezi teplot pri práci s prístrojem leží mezi +5°C a +40°C.
Pokyny przy uvedením prístroje do provozu

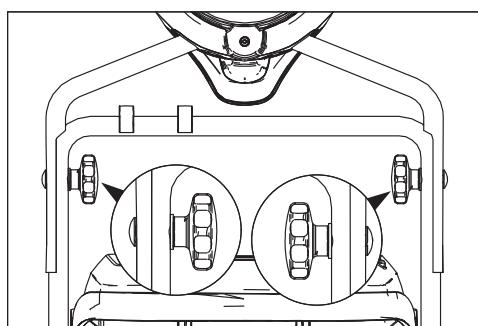

Namontujte posuvné rameno
Delsi dráhy, nerovné plochy
Posuyné rameno postavte svisle a are-taci natočte nahoru.
Namontujte prepravní kola.
Pozor
Nastavení prītlaku kartáčú
Zfrzení sit'ové prípojky
Nebezpec!
Zastavení a vypnuti prístroje
Použité harmonizačné normy
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 60335-1
EN 60335-2-72
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3:2008
EN 62233: 2008
vodný námov na použitie, konajte podla neho a uschovajte ho pre neskorsie použitie alebo pre dalsieho majitea zariadenia.
Obsah
Používanie výrobku v súlade s jeho určením. SK 1
OchranaŽivotného prostredia SK 1
Ovladacie prvky SK 2
Pred uvedenim do prevadzky SK 2
Prevádzka. SK 2
Transport. SK 4
Uskladnenie SK 4
Pri bezprostredne hroziacom nebezpečenstve, ktoré spósobí vázne zranenia alebo smrt'.
Pozor
V priade nebezpečnej situácie by mohla viest' k vázznemu zraneniu alebo smrti.
Pozor
V pripe doznej nebezpečnej situácie by mohla viest' k lahkým zraneniam alebo vecným skodám.
Funkcia
Tento zametá a odsávací stroj sa používa na Čistenie alebo leštenie rovních podláh za mokra.
Dve oproti sebe iduce valcové kefy Čistia podlahu pomocou privádzanej Čistiancej kvapaliny. Pracovná Šírka 400 mm a schopnsti nárdrze na Čistú a znečistenú vodu 1l umozhujú efektívné Čistenie. Sietová prevádzka umozhuje vysoký vykon bez obmedzenia pracovného Času.
Upozornenie
Zhodne s prislu-snymi cistiacimi ulohami je mozné stroj vybavit roznym prisluosenstvom. Spytajte sa na naskatalog alebonas navstivte na internete na www.karcher.com.
Používanie výrobku v súlades jeho určením
Používajte tento stroj výhradne podla údajov v tomto námode na obsluhu.
Tento spotrebič je vhodný na priemyselné použitie, napr. v hoteloch, škólach, nemocniciach, továrnach, obchodoch, kanceláriach a pre požičovne.
Stroj sa smie používat len na Čistenie hladkych podláh, ktoré nie su chúlosti-vé na vlhkost' a lestenie.
Rozsah použivanych teplôt leží medzi +5°C a +40°C.
Stroj nie je vhodný na Čistenie zmrznutych podláh (napr. v chladiarñach).
Stroj sa smie vybavit'len originalynym prislu'senstvom a originalynymi nahrdnynmi dielmi.
Stroj bol vyvinuty na Čistenie podláh vo vnútornych priestoroch, popr. Čistenie zastrešenych ploch. Pri in'ych oblastiach použitia musí byt preskúšané použitie alternativnych kief.
Stroj nie je určený na Čistenie verejnych komunikácij.
OchranaŽivotného prostrendia
Obalové materiały su recyklo-vatełné. Obalové materiały laskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotn'ych surovín.
Vyradéné stroje obsahuju hodnotné recyclovatelné látky, ktoré by sa mali opat' zužitkovat'. Baterie, olej alebo podobné látky sa nesmú dostat' doŽivotného prostredia. Vyradéné prístroje likvidujte preto lenprostrednictvom na to určen'ych zbern'ych systémov.
1 Uzavretie nádrže na Čistú vodu
2 Vypinač pohonu kief
3 Tlačidlo Čistiaceho roztoku
4 Hadica Čistiaceho roztoku
5 Filtracné sito (odsávanie)
6 Aretácia posuvného ramena
7 Tlačidlo uvoǐnenia prepravného kolesa
8 Prepravné koliesko *
9 Posuvnárukovat
10 Haky na uvo'nenie tahu
11 Drziak prepravného kolesa *
12 Spona
13 Nádrž na Čistú vodu
14 Nádrž znečistenej vody
15 Otočné koliesko
16 Tlačidlo výmeny vysávacieho rámu
17 Plavak
18 Tlačidlo výmeny kefy
19 Pojazdove ustrojenstvo
20 Vysavacie rameno
21 Valcová kefa
22 Otočný držiak pritlaku kefy
23 Pedál spustenia vysávacieho rámu
24 Sietová zástrčka
25 Nosna rukovat nadrze na znečistenu vodu
26 Veko nádrže na Čistú vodu
- pri BR 40/10 C Classic nie je sučastou dodávky
Pred uvedením do prevádzky
Montáž posuvného ramena
Hornú polovicu posuvného ramena posuţne na spodnú polovicu posuvného ramena.
Pozor
Nebezpečenstvo poskodenia. Kábel sa pri montáži nesmie zaseknút.
Nastavte otvory (możné 2 nastavenia výšky).
Polovice posuvného ramena spoje so skrutkami, podložkami a hviezdicovymi držiakmi.
→ Kábel upevnite na posuvné rameno pomocou spôn.
Pri BR 40/10 C Classic nie su prepravné kolieska súcast'ou dodávky. Montážna sada prepravnych koliesok je uvedená v kapitole „Príslušenstvo".
Osky prepravnych kolies zasuñte do otvorov v zariadení a nechajte ich zapadnú't na svoje miesto.
Montáž kief
Pred uvedením do prevádzky sa musia na-montovat kefy (pozri „préce na Údržbe").
Prevádzka
Upozornenie
Nebezpečenstvo poskodenia. Používajte len odporúcané cistiace prostriedky. Priinych cistiacich prostriedkoch znása prevádkovatel' zvýsené riziko pokial' ide o prevaldzkovu bezpečnost', nebezpečenstvo poranenia a skrátenuŽivotnost' zariadenia. Používajte len cistiace prostriedky, ktoré neobsahuju rozpustadla, kyselinu solnú a kyselinu fluórovodíkovú.
Nepoužívajte Žiadne silne peniac Čistiac prostriedky. Dodržujte tokyny pre dávkovanie.
| Použitie | Čistaci prostrie-dok |
| Čistenie všetkých podlach s odolnost'ou voči vode | RM 746 RM 780 |
| Čistenie leštenych povr-chov (napr. granit) | RM 755 es |
| Čistenie a základné Čist- nie priemyselnych podláh. | RM 69 ASF |
| Čistenie a základné Čist- nie jemnej kameninovej dlžby | RM 753 |
| Čistenie obkladěčiek so- ciálnych zariadení | RM 751 |
| Čistenie adezinfekcia so- ciálnych zariadení | RM 732 |
| Odstrányenie vrstvy všet- kých podláh odolných voči alkáliám (napr. PVC) | RM 752 |
| Odstrányenie vrstvy podla- hy z linolea | RM 754 |
Otvorte veko nádrže na Čistú vodu.
Naplhte zmesou cistiaceho prostriedku a vody. Najvyssia teplota kvapaliny 50^
Upozornenie
Veko nadrze na cistu vodu sa moze pouzit na davkovanie cistiaceho prostriedku. Obsah otocnhevo kea je a' po značku 1% nadrze na cistu vodu.
Uzavrite veko nadrze na cistu vodu.
Prichod na miesto použitia
Krátky dráhy na rovnej ploche
Posuvné rameno nastavte zvisle.
Otočný držiak prítlaku kief nastavte do polohy Pojazd.
Na posuvnom ramene presuǐne zaria-denie na miesto použitia.
Dlhsie dráhy, nerovné plochy
Posuvné rameno nastavte zvisle a are-taciu vyklopte.
Namontujte prepravné kolesá.
Pozor
Nebezpečenstvo poskodenia v dösledkuVytekajúcej vody. Pred prevráténim pristroja odoberte nadrž na nečistoty a cistu vodu.
→ Z prístroja vyberte nádrž na nečistoty a Čistú vodu a prepravte samostatne.
Zariadenie vyklopte do boku a posúvajte na prepravnych kolesách na miesto použitia.
Ak su prepravné kolesá pri používaní zaria-denia v cesto:
Stlačte tlacidlo uvolnenia prepravného kolesa a prepravné koleso vytihnite.
Prepravné kolesá zasun'te až po doraz do držiaka prepravného kolesa.
Prestavenie pritlaku kief
Posuvné rameno nastavte zvisle.
VytilhniTE otocné drzadlo prfIaku kefy a nastavte na pozadovanu hodnotu.
Upozornenie
Pré cistacePokusy vykonávajte s malym pritlakom.Pritlačný tlak zvyšujte postupné dovtedy, kým nedosiahnete požadovaný vysledok cistenia. Správné nastavený pritačný tlak znižuje opotrebovanie kief. Pri pretaženi sa vypne pohon kief. Pri cisteni pomocou valcov s mikrovlákna mi sa smie nastavit pritlak maximálne do nizsie zobrazenej polohy.V pripe de vyssieho pritlaku existuje nebezpecenstvo zničenia valca s mikrovláknai.

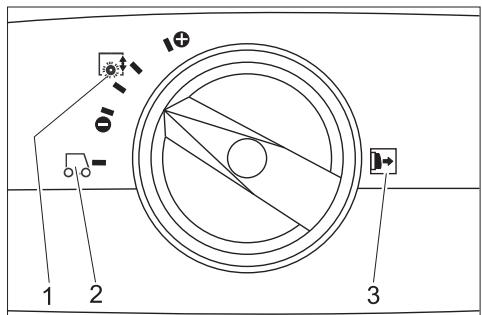

2Jazda
1 Pritlačný tlak kefy
3 Upozornenie: Otočné držadlo pritlaku kefy pred prestavením vytiahnite.
Vytvorenie pripojenia siete
Nebezpečenstvo
Nebezpečenstvo poskodenia. Maximána prípustné sietová impedancia v elektrickom bode pripojenia (pozri technické udaje) sa nesmie prekročit. Pri nejasnostiach sohladom na sietovú impendanciu pricházazajúcu do vásho spojovacieho bodu kontaktujte vásho dodávatela elektrickej energia.
Nebezpečenstvo Úrazu elektrickým prudom z dōvodu poškodenia vedenia elektrického napájania. Vedenie elektrického napájania sa nesmie dostat'do styku s ro-tujúcimi kefami alebo kotúčmi.
Pozor
Nebezpečenstvo poskodenia. Pri Čistení prístroja v blízkosti okrajov nasmerujte otočnými kolieskami k stene.
Ak sa má Čistiaci roztok po Čistení vy-sat:
Skontrolujte, āsú vysávacie rámny nasadené do zariadenia.
Stlačte pedál spustenia vysávacích rámov.
Posuvné rameno nastavte zvisle.
Zapnite namocenie kief stlačením vypínača Čistiaceho roztoku.
Zapnite kefy stlačením vypínača pohonu kief.
Posuvné rameno sklopte smerom k ob-sluhe - pojazd sa vtiahne a kefy sa dotknú podlavy.
So zariadenim, ktoré držíte za posuvné rameno, prechádzajte po Čistenej ploche.
Pozor
Nebezpečenstvo poskodenia povrchu pod-lahy. Zariadenie neprevádkujte na mieste.
Leštenie
Obidva vysávacie ramy odoberte zo za-riadenia (pozri, Udžržbárske prace/vymena vysávacích rámov').
Posuvné rameno nastavte zvisle.
Zapnite kefy stlačením vypínača pohonu kief.
Posuvné rameno sklopte smerom k ob-sluhe - pojazd sa vtiahne a kefy sa dotknú podlavy.
So zariadenim, ktoré držíte za posuvné rameno, prechádzajte po Čistenej ploche.
Pozor
Nebezpečenstvo poskodenia povrchu pod-lahy. Zariadenie neprevádkujte na mieste.
Upozornenie
Na lestenie pod predmetmi zariadenia je mozné odobrat'nadrz na cistu a znečistenú vodu.
Zastavenie a odstavenie
Vyprázdnenie námody na znečiste-nú vodu
Upozornenie
Odoberte nádrž na Čistú vodu tak, ako je popísané vyšsie.
Odklopte nádrž na znečistenu vodu a preneste ju k likvidačnému zariaideniu.
Pozor
Dodržiavajte miestne predpisy na upravu odpadovych vód.
Vypustite znečistenú vodu.
→ Nádobu na znečistenú vodu vyplachni-te Čistou vodou.
Transport
Pozor
Nebezpečenstvo zranenia a poskodenia! Pri prepravovani zariadenia zohl'adnite jeho hmotnost'.
Pri preprave vo vozidlach zariadenie zaistite proti zošmyknutiu a prevrateniu podla platnych smernic.
Na zmenšenie potreby miesta je možné posuvné rameno sklopit' alebo odklopit'.
Uvolnite hviezdicov drziaky upevnia posuvného ramena.
Odskrutkujte hviezdicové drziaky, vy-berte skrutky a odoberte hornú polovicu posuvného ramena.
Uskladnenie
Pozor
Nebezpečenstvo poskodenia. Zariadenie neostrekujte vodou a nepoužívajte ziadne agresívné Čistace prostriedky.
Objednajte si predpísanú inšpekciu u servisnej sluzby.
Udrzbárske práce
Výmena vysávacieho rámu
Novy vysávací rám nastavte tak, aby západka ukazovala do stredu zariadenia.
→ Skrutkové pruziny zasuñte do Úchytok na zariadení.
Vysávací rám zasuñte do zariadenia a nechajte zapadnú't na svoje miesto.
Postup opakujte s druhym vysavacim rámom.
Upozornenie
Výmena valcovych kief
Zariadenie položte do boku.
Stlačte tlacidlo výmeny kief a súcasné sklopte valcovú kefu smerom dole.
Vytyiahnite valcovukefu.
Novú valcovú kefu nasun'te na unášač a nechajte ju zapadnú't na svoje miesto.
Zmluva o udrzbe
Pre spo'ahlivu prevaldzku zariadenia mozete uzavriet's prislu'snou predajnou organizatie firmy Karcher zmluvy o udrzbe.
Ochrana proti zamrznutiu
Pri poruchách, ktoré Nie je możné odstránit pomocou tejto tabuǐky, zavolajte servísné službu.
| Porucha | Odstrányenie |
| Stroj sa nedá našartovat' | Prekontrolujte, Či jezasunutá siečová zástrčka. |
| Istenie zásuvky je príliš nízke, vyhťadajte vchodné zásuvku. | |
| Nedostatočné množstvo vody | Skontrolujte stav Čistej vody, v pripline potreby doplěne nádrž. |
| Vyčistite gulový ventil v nádrži na Čistú vodu. | |
| Skontrolujte správnu polohu nádrže na Čistú vodu na zariadení. | |
| Filter v nádrži na Čistú vodu je upchatý. Filter vyčistite. | |
| Vytyihnite lišty na Rozdelovanie vody nad kefkami a vypláchnite ich vodou. | |
| Hadice skontrolujte, Či nie sú upchaté. V pripline potreby vyčistite. | |
| Nedostatočné sací výkon | Vyprázdnite nádrž na znečistenú vodu. |
| Skontrolujte správnu polohu nádrže na Čistú vodu na nádrži na znečistenú vodu. | |
| Skontrolujte tesnenie na nádrži na Čistú vodu. Vyčistite ho. | |
| Vyčistite tesnenia medzi zariadením a nádržou na znečistenú vodu a skontrolujte, Či tesnia. V pripline potreby ich vymeñe. | |
| Vyčistite filtrné sitko. | |
| Vyčistite sacie prúžky na sacej lište a v pripline potreby ich vymeñe. | |
| Vysávací kanál je upchatý. Vyčistite ho. | |
| Skontrolujte, Či nie je upchatý vysávací rám. V pripline potreby upchatie odstráné. | |
| Nedostatočné vysledok Čistenia | Zvýšte prítlak kefy. |
| Skontrolujte opotrebovanie kief, v pripline potreby ich vymeñe. | |
| Podla druhu nzečistenia a povrchu podlahy použite vchodné valcové kefy. | |
| Kefy sa neotáčajú | Skontrolujte, Či cudzie telesá neblokujú kefy, popr. nudzie telesá odstráné. |
| Znižte prítlacný tlak. | |
| Aktivoval sa nadprudový ochranný spínač. Nadprudový ochranný spínač opăt uvořné prevádžku po maximálne jegnej minúte. | |
| Zariadenie vibruje | Valcové kefy nie sú kruhové, lebo pri odstavení zariadenia nie sú odl'ahčené zvislým postavením posuvného ramena. Valcové kefy vymeñe. |
Technické udaje
| Objednéva-cie Čísló | Ks | Prístoj potrebuj kus | ||
| Valcová kefa, Červéná (stredná, štandard) | Na Čistenie málo znečistenych alebo chúlostivych podláh. | 4.762-249.0 | 1 | 2 |
| Valcová kefa, zelená (tvrdá) | Na Čistenie ve'lmi znečistenych podláh. | 4.762-252.0 | 1 | 2 |
| Valcová kefa, oranžová (vysoká/hl-boká) | Na kefovanie štruktúrovanych podláh (bezpečnostných dlždíc atd.). | 4.762-251.0 | 1 | 2 |
| Valcová kefa, biela (mäkká) | Na leštenie podláh. | 4.762-250.0 | 1 | 2 |
| Hriadel' valcovych vložiek | Na uloženie valcovych vložiek. | 4.762-228.0 | 1 | 2 |
| Vložka, ve'lmi mäkká, biela | Na Čistenie a leštenie citlivych podláh. | 6.369-727.0 | 1 | 2 |
| Vložka, mäkká, Žltá | Na leštenie podláh. | 6.369-724.0 | 1 | 2 |
| Vložka, stredne mäkká, Červéná | Na Čistenie l'ahko znečistenych podláh. | 6.369-726.0 | 1 | 2 |
| Vložka, tvrdá, zelená | Na Čistenie normálne až ve'lmi znečistenych podláh. | 6.369-725.0 | 1 | 2 |
| Valec s mikrovláknami | Na odstránenie síveho závoja | 4.114-004.0 | 1 | 2 |
| Vysávací rám, štandard | 4.777-323.0 | 1 | 2 | |
| Vysávací rám, odolný voči oleju | 4.777-322.0 | 1 | 2 | |
| Predlžovací kabel | 20 m | 6.647-022.0 | 1 | 1 |
| Montážna sada prepravnych koliesok | Pre BR 40/10 C Classic | 2.783-013.0 | 1 | 1 |
Vyhlásenie o zhode s normammi EU
Tymto vyhlasujeme, ze dalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušnám základnám požiavdákám na bezpečnost' a ochranu zdravia uvedenym v smerniciach EU. Pri zmene stroja, ktorá nebola nami odsúhlaséná, stráça toto prehlásenie svoju platnost'.
Príslusné Smernice EU:
Uplatnová národné normy:
Podpísaný Jednajú v poverení a s plnou mocou"Justatelstva.
CEO
S. Reiser
Head of Approbation
V každej krajine platia záručné podmienky našej distribučnej organizácie. Pripadné poruchy vo vašom prisluşenstve odstránime počas záručnej lehoty bezplatne, ak sú ich prićinou chyby materiaílu alebo vyrobné chyby. Pri uplatñovani záruky sa spolu s dokladom o kúpe zariadenia láskavo obrat'te na predajcu alebo na majblžsí autorizovaný zákaznícký servis.
Náhradné diely
- Používat'možno iba prislušenstvo a náhradné diely schvaléné vyrobcom. Originalne prislušenstvo a originalne náhradné diely zarucujú bezpečnú a bezporuchovů prevádžku stroja.
Vyber najcastejsie potrebnych nahrdnych dielov najdete na konci prevadzkového navodu. - Dalsie informácie o nahradnych dieloch ziskate na stranke www.kaercher.com v oblasti Servis.
