GEBRUIKSAANWIJZING CCG-1801M RYOBI

Het is absoluut noodzakelijk vóór montage en inbedrijfstelling de aanwijzingen in deze handleiding te lezen.

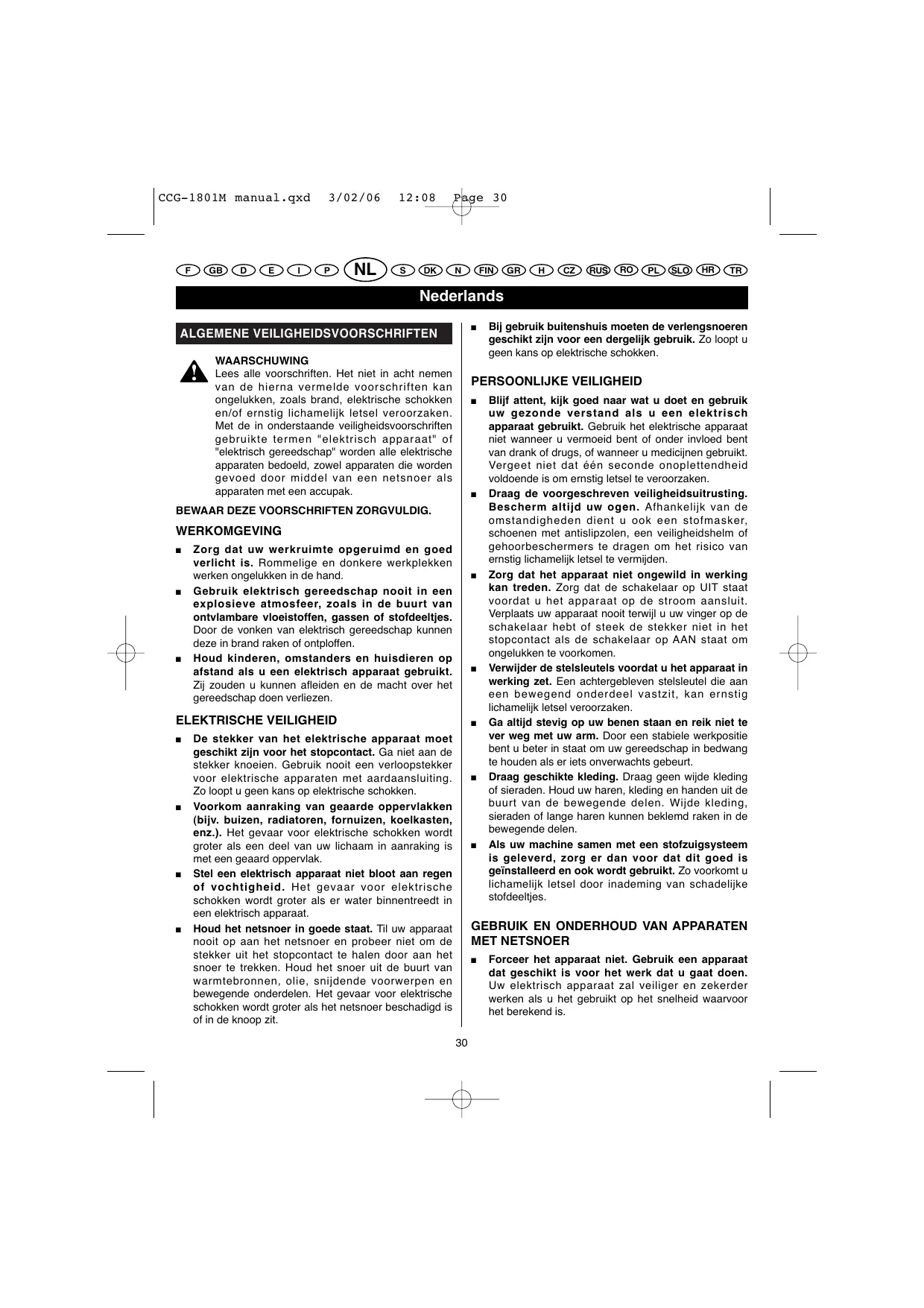

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING Lees alle voorschriften. Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken, zoals brand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken. Met de in onderstaande veiligheidsvoorschriften gebruikte termen "elektrisch apparaat" of "elektrisch gereedschap" worden alle elektrische apparaten bedoeld, zowel apparaten die worden gevoed door middel van een netsnoer als apparaten met een accupak.

Zorg dat uw werkruimte opgeruimd en goed verlicht is. Rommelige en donkere werkplekken werken ongelukken in de hand. Gebruik elektrisch gereedschap nooit in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stofdeeltjes. Door de vonken van elektrisch gereedschap kunnen deze in brand raken of ontploffen. Houd kinderen, omstanders en huisdieren op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kunnen afleiden en de macht over het gereedschap doen verliezen.

Bij gebruik buitenshuis moeten de verlengsnoeren geschikt zijn voor een dergelijk gebruik. Zo loopt u geen kans op elektrische schokken.

De stekker van het elektrische apparaat moet geschikt zijn voor het stopcontact. Ga niet aan de stekker knoeien. Gebruik nooit een verloopstekker voor elektrische apparaten met aardaansluiting. Zo loopt u geen kans op elektrische schokken. Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten, enz.). Het gevaar voor elektrische schokken wordt groter als een deel van uw lichaam in aanraking is met een geaard oppervlak. Stel een elektrisch apparaat niet bloot aan regen of vochtigheid. Het gevaar voor elektrische schokken wordt groter als er water binnentreedt in een elektrisch apparaat. Houd het netsnoer in goede staat. Til uw apparaat nooit op aan het netsnoer en probeer niet om de stekker uit het stopcontact te halen door aan het snoer te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, snijdende voorwerpen en bewegende onderdelen. Het gevaar voor elektrische schokken wordt groter als het netsnoer beschadigd is of in de knoop zit.

Blijf attent, kijk goed naar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat niet wanneer u vermoeid bent of onder invloed bent van drank of drugs, of wanneer u medicijnen gebruikt. Vergeet niet dat één seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken. Draag de voorgeschreven veiligheidsuitrusting. Bescherm altijd uw ogen. Afhankelijk van de omstandigheden dient u ook een stofmasker, schoenen met antislipzolen, een veiligheidshelm of gehoorbeschermers te dragen om het risico van ernstig lichamelijk letsel te vermijden. Zorg dat het apparaat niet ongewild in werking kan treden. Zorg dat de schakelaar op UIT staat voordat u het apparaat op de stroom aansluit. Verplaats uw apparaat nooit terwijl u uw vinger op de schakelaar hebt of steek de stekker niet in het stopcontact als de schakelaar op AAN staat om ongelukken te voorkomen. Verwijder de stelsleutels voordat u het apparaat in werking zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstig lichamelijk letsel veroorzaken. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Door een stabiele werkpositie bent u beter in staat om uw gereedschap in bedwang te houden als er iets onverwachts gebeurt. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren kunnen beklemd raken in de bewegende delen. Als uw machine samen met een stofzuigsysteem is geleverd, zorg er dan voor dat dit goed is geïnstalleerd en ook wordt gebruikt. Zo voorkomt u lichamelijk letsel door inademing van schadelijke stofdeeltjes.

GEBRUIK EN ONDERHOUD VAN APPARATEN MET NETSNOER ■

Forceer het apparaat niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doen. Uw elektrisch apparaat zal veiliger en zekerder werken als u het gebruikt op het snelheid waarvoor het berekend is.

Gebruik een elektrisch apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. Een apparaat dat niet normaal meer aan- en uitgezet kan worden is gevaarlijk en moet absoluut worden gerepareerd. Trek de stekker van het apparaat uit het stopcontact voordat u instellingen wijzigt, accessoires verwisselt of het apparaat opbergt. Zo verkleint u het risico dat het apparaat ongewild in werking treedt. Gereedschap moet altijd buiten bereik van kinderen worden opgeborgen. Laat het apparaat niet gebruiken door personen die het apparaat niet kennen of geen kennis hebben genomen van deze veiligheidsvoorschriften. Gereedschap is gevaarlijk in de handen van onervaren personen. Houd uw apparaten in goede staat van werking. Controleer de uitlijning van de bewegende delen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Als er iets beschadigd is, dient u uw apparaat eerst te laten herstellen voordat u het weer gebruikt. Ongelukken zijn vaak te wijten aan de slechte staat van onderhoud van het gereedschap. Houd uw gereedschap altijd scherp en schoon. Als het mes van uw snijgereedschap goed scherp en schoon is, bestaat er minder kans dat het geblokkeerd raakt en kunt u uw apparaat beter in uw macht houden. Neem deze veiligheidsvoorschriften in acht als u het apparaat, de accessoires, de hulpstukken, enz. gebruikt en houd daarbij rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt en het soort werk dat u doet. Gebruik uw elektrisch apparaat uitsluitend voor de toepassingen waarvoor het bestemd is om gevaarlijke situaties te vermijden.

Eventuele reparaties moeten door een geschoolde vakman worden uitgevoerd en uitsluitend met gebruik van originele reservedelen. Zo kunt u uw elektrisch apparaat veilig gebruiken.

TECHNISCHE GEGEVENS Model Spanning Accupak (niet bijgeleverd) Laadapparaat (niet bijgeleverd) Snelheid bij nullast - max. - min. gewicht

CCG-1801M 18 V BPP-1817M / BPP-181M BC-1815S / BC-1800 5,5 mm/s 1 mm/s ... kg

OVERZICHT 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

GEBRUIK EN ONDERHOUD VAN APPARATEN MET ACCUPAK ■

Met accugereedschap mag alleen een bepaald type accu's worden gebruikt. Het gebruik van andere accu's kan brand veroorzaken. Houd de accu wanneer deze niet gebruikt wordt uit de buurt van metalen voorwerpen zoals paperclips, geldstukken, sleutels, spijkers, schroeven en andere metalen voorwerpen die een verbinding tussen de klemmen teweeg zouden kunnen brengen, wat brandwonden of brand zou kunnen veroorzaken. Kortsluiting van de contacten van de accu kan vonken, brandwonden of brand veroorzaken. Zorg dat u niet met accuvloeistof in aanraking komt als dit uit de accu is gelekt bij verkeerd gebruik. Mocht dit gebeuren, dan dient u de betreffende plekken met helder water te spoelen. Raadpleeg ook een arts als er vloeistof in uw ogen is gekomen. De uit een accu gestoten vloeistof kan irritaties of brandwonden veroorzaken.

Zorg dat de schakelaar op "UIT" staat of geblokkeerd is voordat u de accu plaatst. Wanneer u een accupak in een apparaat steekt dat "AAN" staat, kunt u ongelukken veroorzaken. Laad het accupak van uw apparaat alleen op met behulp van het laadapparaat dat door de fabrikant is opgegeven. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brand veroorzaken als het voor een ander type accu wordt gebruikt. 31

Lijm-/kitpistool Duwstang Doorprikker Patroonhouder Aan/uit-drukschakelaar Vergrendelknop van de drukschakelaar Uitdrijfsnelheidsregelaar Hendel van de duwstang Accupak (niet bijgeleverd) Vergrendelingen Mondstuk van de patroon Mondstuk (niet bijgeleverd)

CCG-1801M manual.qxd

BEDIENING WAARSCHUWING Laat uw waakzaamheid niet verslappen als u eenmaal vertrouwd bent geraakt met het lijmpistool. Vergeet niet dat één seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken.

WAARSCHUWING Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met gereedschap werkt. Wanneer u zich hier niet aan houdt, kunnen wegspattende deeltjes in uw ogen komen en ernstig oogletsel veroorzaken.

HET LIJMPISTOOL AAN- EN UITZETTEN (afb. 3) Controleer, voordat u het lijmpistool aan probeert te zetten, of de vergrendelknop van de drukschakelaar niet in de vergrendelde stand staat. ■

WAARSCHUWING Gebruik geen andere onderdelen of accessoires dan die door de fabrikant voor dit apparaat zijn aanbevolen en bijgeleverd. Bij gebruik van niet aanbevolen onderdelen of accessoires bestaat kans op ernstig lichamelijk letsel.

De drukschakelaar van het lijmpistool kan worden vergrendeld met behulp van de vergrendelknop die zich vlak boven de drukschakelaar bevindt.

Gebruik het lijm- en kitpistool voor de volgende toepassingen:

Dichten van kieren waar lucht door heen lekt om zo de doelmatigheid van de verwarming of de airconditioning bij u thuis te verbeteren. Dichten van gaten en scheuren in een oppervlak voordat het wordt geschilderd. Isoleren van plaatsen die beschadigd worden als ze met water in aanraking komen. Dichten van scheuren om te voorkomen dat er insecten in uw huis binnendringen. Aanbrengen van lijm.

Om de drukschakelaar te vergrendelen zet u vergrendelknop omhoog. Daarna kan drukschakelaar niet meer worden ingedrukt. Om de drukschakelaar te ontgrendelen duwt u vergrendelknop omlaag. Daarna kunt u drukschakelaar weer indrukken.

Om het lijmpistool aan te zetten drukt u de drukschakelaar in. Om het lijmpistool uit te zetten laat u de drukschakelaar los.

Vergrendel de drukschakelaar door de vergrendelknop omhoog te zetten. Druk op de vergrendelingen die zich aan beide zijkanten van het accupak bevinden. Trek het accupak uit het lijmpistool.

Vergrendel de drukschakelaar door de vergrendelknop omhoog te zetten. Steek het accupak in het lijmpistool. Zorg dat de vergrendelingen aan beide zijden van het accupak goed naar binnen gaan en dat het accupak goed vast zit voordat u het apparaat gaat gebruiken.

LET OP Als u de accu in het lijmpistool plaatst, let er dan op dat de uitstekende randen op het accupak precies in de groeven binnen in het apparaat terechtkomen en dat de accuvergrendelingen goed in werking treden. Door verkeerd inzetten van de accu kunt u de inwendige onderdelen beschadigen. 32

Vergrendel de drukschakelaar door de vergrendelknop omhoog te zetten. Snij met behulp van een mes de punt van het mondstuk van de patroon af onder een hoek van 45° (standaardpatroon van 310 ml (10 oz.)). Zorg ervoor dat u de opening niet te groot maakt: denk aan de grootte van de druppel of de rups van het product die u nodig zal hebben. Kijk of de patroon een dichte verzegeling heeft aan de onderkant van het mondstuk. Als dat wel het geval is, steekt u de doorprikker die bij het pistool is geleverd, in het mondstuk om een gat in deze verzegeling te prikken. Als u een patroon gebruikt dat al eerder is geopend, kan de doorprikker dienen om het hard geworden product uit het mondstuk te verwijderen. Opmerking: In het algemeen zit er een dichte verzegeling in de onderkant van het mondstuk bij kartonnen patronen.

CCG-1801M manual.qxd

Pak het lijmpistool stevig met één hand vast en trek de hendel van de duwstang zo ver naar achteren tot de duwplaat tegen de achterkant van de patroonhouder komt. Plaats de patroon in de patroonhouder en laat de hendel van de duwstang los zodat de duwplaat op de juiste manier tegen de achterkant van de patroon aankomt.

ELEKTRONISCHE BEVEILIGING TEGEN OVERBELASTING Het lijmpistool is op elektronische wijze tegen overbelasting beveiligd. Als er een te grote druk wordt uitgeoefend op de patroon, wordt de motor automatisch stilgezet. Zo wordt voorkomen dat het apparaat en de patroon beschadigd raken. Als de motor stopt, controleer dan of: ■

het uiteinde van het mondstuk van de patroon wel is afgesneden, de dichte verzegeling in de onderkant van het mondstuk wel is doorgeprikt, het mondstuk van de patroon niet is verstopt door hard geworden product, de patroon niet beschadigd of bevroren is, de duwstang niet door resten lijm of kit of iets anders bevuild is.

Laat de drukschakelaar los en wacht 3 tot 5 seconden tot het elektronische systeem zich weer inschakelt. Als de motor opnieuw stopt, plaatst u de uitdrijfsnelheidsregelaar in de middelste stand en drukt u opnieuw op de drukschakelaar. Als de motor toch weer stopt, probeert u of het apparaat misschien wel werkt met een nieuwe patroon of brengt u het apparaat naar een erkend Ryobi servicecentrum.

WAARSCHUWING Vergeet niet dat gereedschap met een accupak eigenlijk altijd startklaar is. Het is daarom zeer aan te bevelen om de drukschakelaar te vergrendelen als u het apparaat niet gebruikt of als u het vervoert.

Stel de uitdrijfsnelheid van uw lijmpistool af al naar gelang de gewenste toepassing, dat wil zeggen zodanig dat het debiet overeenkomt met de hoeveelheid product die u nodig hebt. Doe vooraf een test op een onzichtbare plek om na te gaan of de gekozen uitdrijfsnelheid de juiste is. Houd het lijmpistool enigszins onder een hoek. Als u een gat wilt vullen, laat u alleen een druppel uit de patroon lopen; als u een scheur wilt dichten of kit wilt opbrengen, verplaatst u het mondstuk van de patroon langs het betreffende gebied. Druk op de drukschakelaar om het product uit de patroon te persen. Opmerking: Als er niet voldoende product uit de mondstuk komt, knipt u het uiteinde van het mondstuk van de patroon korter af om zodoende een grotere opening te maken. Het is echter altijd beter om een kleine hoeveelheid product aan te brengen en daar zonodig iets extra aan toe te voegen dan om een te grote hoeveelheid aan te brengen en een deel daarvan te moeten verwijderen. Verplaats het pistool gelijkmatig langs de te dichten rand terwijl u de drukschakelaar ingedrukt houdt. Zorg ervoor dat het product goed in het te dichten gebied binnendringt. Duw het product zonodig met uw vinger verder naar binnen in hoeken of bij oneffenheden. Opmerking: Het beste resultaat verkrijgt u in de regel als product van achteren naar voren wordt aangebracht. In sommige gevallen echter (vooral als de omringende materialen ruw of onregelmatig zijn) kan het doeltreffender zijn om het product van voren naar achteren aan te brengen omdat de patroon dan minder kans loopt om tegen oneffenheden te stoten. De motor stopt automatisch als de patroon leeg is. Trek de duwstang naar achteren en plaats een andere patroon in de patroonhouder. Laat de drukschakelaar los als u geen product meer wilt uitpersen. Zodra het product is aangebracht dient u met een natte vinger of met een ander natgemaakt voorwerp over het zojuist aangebrachte product te strijken. Daarmee zorgt u ervoor dat het product beter aan het oppervlak hecht en een mooier en gladder aanzien krijgt. Verwijder overtollige hoeveelheden met een natte doek.

ONDERHOUD GEBRUIK VAN HET PISTOOL (afb. 6 t/m 8) ■

WAARSCHUWING Gebruik bij vervanging uitsluitend originele reserveonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of uw apparaat beschadigen.

Reinig het oppervlak dat u wilt gelijkmaken/ isoleren/insmeren met lijm door alle stof, vuilresten en losse pleister te verwijderen. Zorg dat het oppervlak schoon en droog is.. 33

CCG-1801M manual.qxd

S N DK FIN GR H CZ RUS RO PL SLO HR TR Nederlands Om goed te kunnen werken mag de duwstang niet vuil zijn en mogen er geen resten van kit of lijm op achter blijven. Als er productresten op de duwstang vastzitten, dient u deze te verwijderen volgens de reinigingsvoorschriften van de fabrikant van het betreffende product.

ONDERHOUD WAARSCHUWING Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met elektrisch gereedschap werkt of wanneer u het met perslucht schoon blaast. Draag ook een gelaatsmasker of een stofmasker als er bij de werkzaamheden stofdeeltjes vrijkomen.

Als de motor automatisch is gestopt vanwege een overbelasting, dient u altijd 3 tot 5 seconden te wachten voordat u opnieuw op de drukschakelaar drukt om het apparaat opnieuw in werking te stellen. Als u de drukschakelaar meerdere keren achter elkaar indrukt en loslaat terwijl de motor nog niet klaar is om opnieuw te starten, bestaat het gevaar dat u het apparaat beschadigt.

WAARSCHUWING Om ernstig lichamelijk letsel te voorkomen dient u altijd eerst de accu te verwijderen voordat u het apparaat gaat reinigen of onderhouden.

Alleen de onderdelen die in de sectie "Overzicht" staan vermeld mogen door de gebruiker gerepareerd of vervangen worden. Alle andere onderdelen moeten door een Erkend Ryobi Servicecentrum worden vervangen.

ALGEMEEN ONDERHOUD Gebruik geen oplosmiddelen om de kunststof onderdelen te reinigen. De meeste kunststoffen kunnen worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doek om vervuiling, stof, olie, vet e.d. te verwijderen. WAARSCHUWING De kunststof onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruipolie, enz. Deze chemicaliën bevatten namelijk stoffen die kunststof kunnen beschadigen, verzwakken of aantasten.

NL GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

73/23/EEC RO PL CONFORMITEITSVERKLARING Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. 89/336/EEC, EN61000, EN55105, EN61547, EN60598, EN60745,
