BEDIENUNGSANLEITUNG CCG-1801M RYOBI

D AKKU-LEIMPISTOLE BEDIENUNGSANLEITUNG

Bitte lesen Sie unbedingt vor Montage und Inbetriebnahme die Hinweise dieser Bedienungsanleitung.

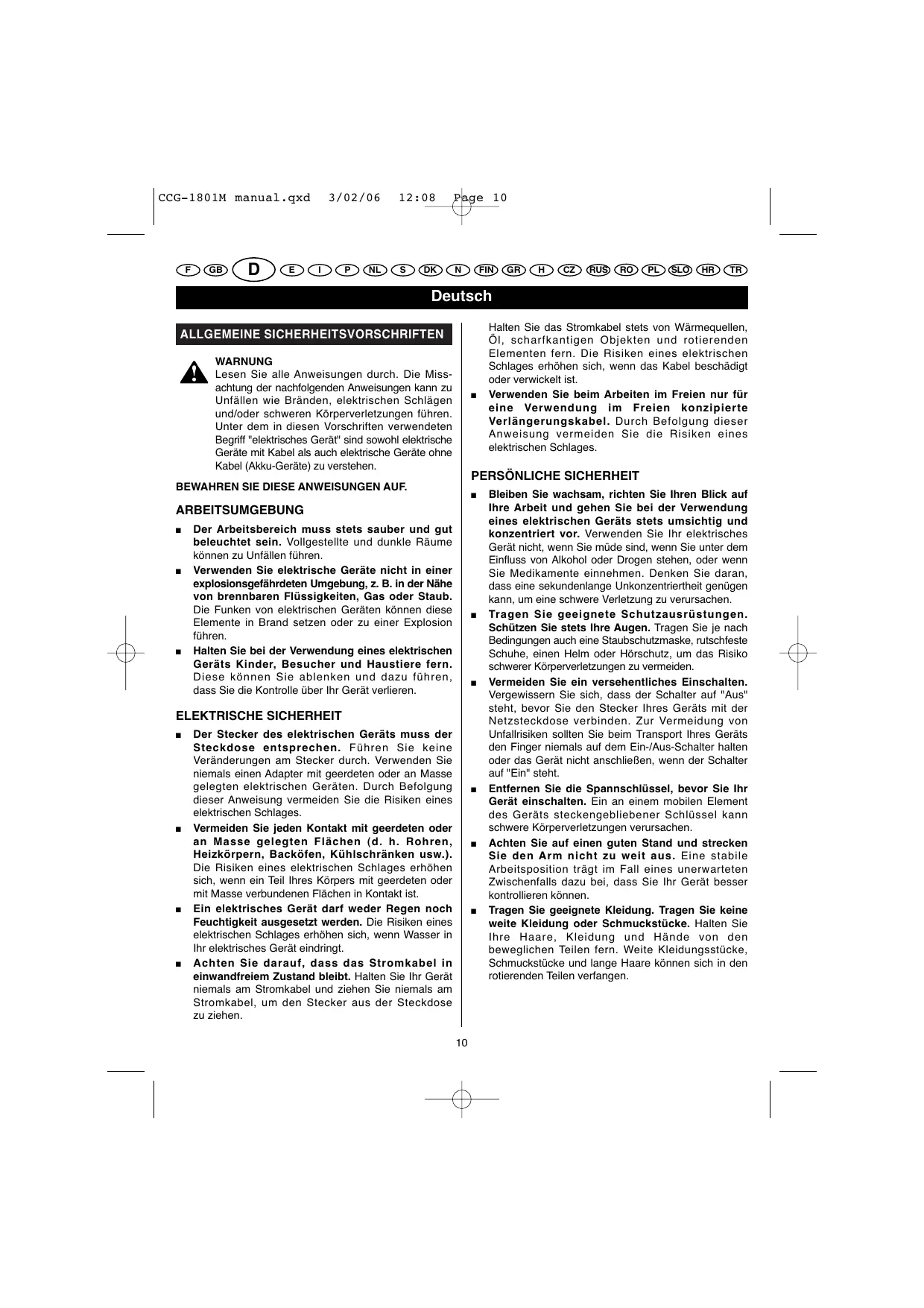

S N DK FIN GR H CZ RUS RO PL SLO HR TR Deutsch ALLGEMEINE SICHERHEITSVORSCHRIFTEN WARNUNG Lesen Sie alle Anweisungen durch. Die Missachtung der nachfolgenden Anweisungen kann zu Unfällen wie Bränden, elektrischen Schlägen und/oder schweren Körperverletzungen führen. Unter dem in diesen Vorschriften verwendeten Begriff "elektrisches Gerät" sind sowohl elektrische Geräte mit Kabel als auch elektrische Geräte ohne Kabel (Akku-Geräte) zu verstehen.

PERSÖNLICHE SICHERHEIT BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Der Arbeitsbereich muss stets sauber und gut beleuchtet sein. Vollgestellte und dunkle Räume können zu Unfällen führen. Verwenden Sie elektrische Geräte nicht in einer explosionsgefährdeten Umgebung, z. B. in der Nähe von brennbaren Flüssigkeiten, Gas oder Staub. Die Funken von elektrischen Geräten können diese Elemente in Brand setzen oder zu einer Explosion führen. Halten Sie bei der Verwendung eines elektrischen Geräts Kinder, Besucher und Haustiere fern. Diese können Sie ablenken und dazu führen, dass Sie die Kontrolle über Ihr Gerät verlieren.

ELEKTRISCHE SICHERHEIT ■

Halten Sie das Stromkabel stets von Wärmequellen, Öl, scharfkantigen Objekten und rotierenden Elementen fern. Die Risiken eines elektrischen Schlages erhöhen sich, wenn das Kabel beschädigt oder verwickelt ist. Verwenden Sie beim Arbeiten im Freien nur für eine Verwendung im Freien konzipierte Verlängerungskabel. Durch Befolgung dieser Anweisung vermeiden Sie die Risiken eines elektrischen Schlages.

Der Stecker des elektrischen Geräts muss der Steckdose entsprechen. Führen Sie keine Veränderungen am Stecker durch. Verwenden Sie niemals einen Adapter mit geerdeten oder an Masse gelegten elektrischen Geräten. Durch Befolgung dieser Anweisung vermeiden Sie die Risiken eines elektrischen Schlages. Vermeiden Sie jeden Kontakt mit geerdeten oder an Masse gelegten Flächen (d. h. Rohren, Heizkörpern, Backöfen, Kühlschränken usw.). Die Risiken eines elektrischen Schlages erhöhen sich, wenn ein Teil Ihres Körpers mit geerdeten oder mit Masse verbundenen Flächen in Kontakt ist. Ein elektrisches Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden. Die Risiken eines elektrischen Schlages erhöhen sich, wenn Wasser in Ihr elektrisches Gerät eindringt. Achten Sie darauf, dass das Stromkabel in einwandfreiem Zustand bleibt. Halten Sie Ihr Gerät niemals am Stromkabel und ziehen Sie niemals am Stromkabel, um den Stecker aus der Steckdose zu ziehen.

Bleiben Sie wachsam, richten Sie Ihren Blick auf Ihre Arbeit und gehen Sie bei der Verwendung eines elektrischen Geräts stets umsichtig und konzentriert vor. Verwenden Sie Ihr elektrisches Gerät nicht, wenn Sie müde sind, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen. Tragen Sie geeignete Schutzausrüstungen. Schützen Sie stets Ihre Augen. Tragen Sie je nach Bedingungen auch eine Staubschutzmaske, rutschfeste Schuhe, einen Helm oder Hörschutz, um das Risiko schwerer Körperverletzungen zu vermeiden. Vermeiden Sie ein versehentliches Einschalten. Vergewissern Sie sich, dass der Schalter auf "Aus" steht, bevor Sie den Stecker Ihres Geräts mit der Netzsteckdose verbinden. Zur Vermeidung von Unfallrisiken sollten Sie beim Transport Ihres Geräts den Finger niemals auf dem Ein-/Aus-Schalter halten oder das Gerät nicht anschließen, wenn der Schalter auf "Ein" steht. Entfernen Sie die Spannschlüssel, bevor Sie Ihr Gerät einschalten. Ein an einem mobilen Element des Geräts steckengebliebener Schlüssel kann schwere Körperverletzungen verursachen. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zu weit aus. Eine stabile Arbeitsposition trägt im Fall eines unerwarteten Zwischenfalls dazu bei, dass Sie Ihr Gerät besser kontrollieren können. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuckstücke. Halten Sie Ihre Haare, Kleidung und Hände von den beweglichen Teilen fern. Weite Kleidungsstücke, Schmuckstücke und lange Haare können sich in den rotierenden Teilen verfangen.

DK N FIN GR H CZ RUS RO PL SLO HR TR Deutsch ■

ALLGEMEINE SICHERHEITSVORSCHRIFTEN ■

Wenn Ihr Gerät mit einem Staubabsaug-/ Staubsammelsystem geliefert wird, muss diese Vorrichtung korrekt installiert und verwendet werden. Dadurch vermeiden Sie die Verletzungsrisiken, die durch das Einatmen von schädlichem Staub auftreten können.

VERWENDUNG UND WARTUNG ELEKTRISCHEN GERÄTEN MIT KABEL ■

Beachten Sie die vorliegenden Sicherheitsvorschriften bei der Verwendung Ihres Geräts, der Zubehörteile, der Einsätze usw. und berücksichtigen Sie dabei die spezifischen Merkmale Ihres Geräts, Ihres Arbeitsbereichs und der auszuführenden Arbeit. Zur Vermeidung von gefährlichen Situationen dürfen Sie Ihr Gerät nur für die Arbeiten verwenden, für die es entwickelt wurde.

VERWENDUNG UND WARTUNG VON ELEKTRISCHEN GERÄTEN OHNE KABEL (AKKU-GERÄTE)

Überbeanspruchen Sie Ihr Gerät nicht. Verwenden Sie ein geeignetes Gerät für die von Ihnen durchzuführende Arbeit. Ihr Gerät arbeitet effizienter und sicherer, wenn Sie es auf der Stufe verwenden, für die es entwickelt wurde. Verwenden Sie ein elektrisches Gerät nicht, wenn der Ein-/Aus-Schalter defekt ist und das Gerät nicht ein- oder ausgeschaltet werden kann. Ein Gerät, das nicht korrekt ein- und ausgeschaltet werden kann, stellt eine Gefährdung dar und muss repariert werden. Ziehen Sie den Netzstecker Ihres Geräts ab, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufbewahren. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät unbeabsichtigt eingeschaltet wird. Die Geräte müssen außerhalb der Reichweite von Kindern aufbewahrt werden. Lassen Sie das Gerät niemals von Personen verwenden, die das Gerät nicht kennen oder die vorliegenden Sicherheitsvorschriften nicht gelesen haben. Die Benutzung von Geräten durch unerfahrene Personen ist gefährlich. Warten Sie Ihr Gerät sorgfältig. Kontrollieren Sie die Ausrichtung der beweglichen Teile. Vergewissern Sie sich, dass kein Geräteteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Wenn Teile beschädigt sind, müssen Sie Ihr Gerät vor der Verwendung reparieren lassen. Zahlreiche Unfälle sind auf eine schlechte Wartung der Geräte zurückzuführen. Achten Sie darauf, dass Ihre Geräte stets sauber und geschliffen sind. Bei einem gut geschliffenen und sauberen Schneidgerät besteht weniger die Gefahr, dass es sich blockiert, und Sie können besser die Kontrolle darüber behalten.

Vergewissern Sie sich vor dem Einlegen des Akkus, dass der Ein-/Aus-Schalter entweder auf "Aus" steht oder gesperrt ist. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfällen führen. Laden Sie den Akku Ihres Geräts nur mit einem vom Hersteller angegebenen Ladegerät auf. Ein für einen bestimmten Akku-Typ geeignetes Ladegerät kann einen Brand verursachen, wenn es mit einem anderen Akku-Typ verwendet wird. Für jedes Akku-Gerät muss ein spezifischer AkkuTyp verwendet werden. Die Verwendung jedes anderen Akkus kann zu einem Brand führen. Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispielsweise Büroklammern, Münzen, Schlüsseln, Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können, denn dies kann Verbrennungen oder Brände auslösen. Der Kurzschluss der Akkukontakte kann Funken, Verbrennungen oder Brände auslösen. Vermeiden Sie jeden Kontakt mit der Akkuflüssigkeit auf Grund einer missbräuchlichen Verwendung. Wenn Akkuflüssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgespült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen.

Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden und es dürfen nur Original-Ersatzteile verwendet werden. Dadurch wird gewährleistet, dass die Verwendung Ihres Geräts sicher ist.

S N DK FIN GR H CZ RUS RO PL SLO HR TR Deutsch

ANWENDUNGEN TECHNISCHE DATEN Modell Spannung Akku (nicht im Lieferumfang) Ladegerät (nicht im Lieferumfang) Leerlaufgeschwindigkeit - max. - min. Gewicht

Verwenden Sie Ihre Leimpistole für die folgenden Anwendungen:

Abdichten von Zwischenräumen, die Luft durchlassen, um die Wirksamkeit Ihrer Heizung oder Ihrer Klimaanlage zu verbessern. Abdichten von Löchern und Rissen auf einer Oberfläche vor dem Anstreichen. Isolieren von Bereichen, die im Kontakt mit Wasser beschädigt werden können. Abdichten von Rissen, um zu verhindern, dass Insekten in Ihr Haus eindringen. Auftragen von Leim.

INSTALLATION DES AKKUS (NICHT IM LIEFERUMFANG) (Abb. 2)

Kitt-/Leimpistole Stößelstange Locher Patronenhalter Ein-/Aus-Schalter Sperrvorrichtung des Schalters Extrusionsdrehzahl-Wahlschalter Griff der Stößelstange Akku (nicht im Lieferumfang) Sperrvorrichtungen Patronendüse Patrone (nicht im Lieferumfang)

Drücken Sie zum Sperren des Ein-/Aus-Schalters den Sperrknopf nach oben. Setzen Sie den Akku in die Leimpistole ein. Vergewissern Sie sich vor der Verwendung Ihres Geräts, dass die Sperrvorrichtungen auf beiden Seiten des Akkus richtig einrasten und der Akku einwandfrei befestigt ist. VORSICHT Beim Einsetzen des Akkus in Ihre Leimpistole ist darauf zu achten, dass die Rippen des Akkus korrekt mit den Rillen in der Leimpistole ausgerichtet und die Sperrvorrichtungen korrekt eingerastet sind. Ein unsachgemäßes Einsetzen des Akkus kann interne Komponenten beschädigen.

VERWENDUNG WARNUNG Bleiben Sie stets wachsam, auch wenn Sie sich mit Ihrer Leimpistole vertraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

ENTFERNEN DES AKKUS LIEFERUMFANG) (Abb. 2)

WARNUNG Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenschutz, wenn Sie mit Geräten arbeiten. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen.

(NICHT IM Drücken Sie zum Sperren des Ein-/Aus-Schalters den Sperrknopf nach oben. Drücken Sie auf die Sperrvorrichtungen auf beiden Seiten des Akkus. Nehmen Sie den Akku aus der Leimpistole heraus.

EIN- / AUSSCHALTEN DER LEIMPISTOLE (Abb. 3)

WARNUNG Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für dieses Gerät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann schwere Verletzungsrisiken auslösen.

Vergewissern Sie sich, dass der Sperrknopf des Ein-/ Aus-Schalters nicht in der Sperrstellung ist, bevor Sie die Leimpistole einschalten. ■

Drücken Sie zum Einschalten Ihrer Leimpistole auf den Ein-/Aus-Schalter.

Geben Sie zum Anhalten Ihrer Leimpistole den Schalter frei.

der dichte Schutz an der Düsenbasis durchlocht ist, keine gehärteten Reste die Patronendüse verstopfen, die Patrone nicht beschädigt oder gefroren ist, die Stößelstange nicht durch Leim-/Kittresten oder durch ein anderes Produkt verschmutzt ist.

SPERREN DES EIN-/AUS-SCHALTERS (Abb. 3) Geben Sie den Ein-/Aus-Schalter frei und warten Sie 3 - 5 Sekunden, bis sich das elektronische System reaktiviert. Wenn der Motor wieder stoppt, stellen Sie den Extrusionsdrehzahl-Wahlschalter auf die mittlere Position und drücken Sie erneut auf den Ein-/Aus-Schalter. Wenn der Motor nochmals stoppt, versuchen Sie, ihn mit einer neuen Patrone zu betreiben, oder bringen Sie Ihr Gerät zu einem autorisierten Ryobi-Kundendienst.

Der Ein-/Aus-Schalter Ihrer Leimpistole kann mit dem gleich darunter befindlichen Sperrknopf gesperrt werden. ■

Drücken Sie zum Sperren des Ein-/Aus-Schalters den Sperrknopf nach oben. Es ist dann nicht mehr möglich, auf den Schalter zu drücken. Drücken Sie zum Entsperren des Ein-/Aus-Schalters den Sperrknopf nach unten. Sie können dann wieder auf den Schalter drücken.

WARNUNG Denken Sie daran, dass Akku-Geräte stets in Betrieb gesetzt werden können. Es wird daher unbedingt empfohlen, bei einem Transport oder bei Nichtverwendung des Geräts den Ein-/AusSchalter zu sperren.

EINLEGEN EINER PATRONE (NICHT IM LIEFERUMFANG) (Abb. 4-5) ■

Drücken Sie zum Sperren des Ein-/Aus-Schalters den Sperrknopf nach oben. Schneiden Sie das Ende der Patronendüse (Standardpatrone 310 ml (10 oz.)) mit einem Messer schräg ab (45°). Achten Sie darauf, eine nicht zu große Öffnung auszuschneiden: berücksichtigen Sie die Größe des Produkttropfens oder -strahls, den Sie benötigen. Sehen Sie nach, ob die Patrone an der Düsenbasis einen dichten Schutz aufweist. Falls dies der Fall ist, führen Sie den mit der Pistole gelieferten Locher in die Düse ein, um diesen Schutz zu durchlochen. Bei einer bereits geöffneten Patrone verwenden Sie den Locher, um das gehärtete Produkt aus der Düse zu entfernen. Hinweis: Im Allgemeinen findet man einen dichten Schutz an der Düsenbasis der Papp-Patronen. Während Sie die Leimpistole fest in der Hand halten, ziehen Sie am Griff der Stößelstange nach hinten, bis der Stößel den Boden des Patronenhalters erreicht. Legen Sie die Patrone in den Patronenhalter und geben Sie den Griff der Stößelstange so frei, dass der Stößel ganz auf der Rückseite der Patrone aufliegt.

ELEKTRONISCHER ÜBERLASTSCHUTZ Ihre Leimpistole ist mit einer elektronischen Vorrichtung gegen Überlast geschützt. Bei einem zu starken Druck auf die Patrone stoppt der Motor automatisch. Dies verhindert, dass das Gerät und die Patrone beschädigt werden. Wenn der Motor stoppt, vergewissern Sie sich, dass: ■

das Ende der Patronendüse abgeschnitten ist,

Reinigen Sie die Oberfläche, die mit Leim abzudichten, zu isolieren oder zu bestreichen ist, indem Sie jegliche Staubspuren, Verunreinigungen oder Spuren von älteren Spachtelmassen entfernen. Vergewissern Sie sich, dass die Oberfläche sauber und trocken ist. Stellen Sie die Extrusionsdrehzahl Ihrer Leimpistole je nach der gewünschten Anwendung ein, das heißt so, dass die Durchsatzleistung der erforderlichen Produktmenge entspricht. Machen Sie einen Versuch an einer nicht sichtbaren Stelle, um sicherzustellen, dass die gewählte Extrusionsdrehzahl passt. Neigen Sie die Leimpistole leicht. Drücken Sie zum Abdichten eines Lochs einfach einen Produkttropfen aus der Patrone; bewegen Sie zum Abdichten eines Spalts oder Auftragen von Kitt die Patronendüse den betroffenen Bereich entlang. Drücken Sie auf den Schalter, um das Produkt aus der Patrone zu extrudieren. Hinweis: Wenn das Produkt in unzureichender Menge extrudiert wird, schneiden Sie die Patronendüse noch etwas ab, um eine breitere Öffnung zu schaffen. Es ist jedoch besser, eine kleine Produktmenge aufzutragen und ggf. hinzuzufügen, als eine zu große Menge aufzutragen und danach einen Teil davon entfernen zu müssen.

S N DK FIN GR H CZ RUS RO PL SLO HR TR Deutsch WARNUNG Zur Vermeidung von schweren Verletzungen müssen Sie vor der Reinigung oder jeder anderen Wartungsoperation stets den Akku aus dem Gerät entfernt werden.

Bewegen Sie die Pistole regelmäßig der abzudichtenden Rille entlang, und drücken Sie gleichzeitig auf den Schalter. Vergewissern Sie sich, dass das Produkt richtig in den abzudichtenden Bereich eindringt. Drücken Sie ggf. das Produkt mit einem Finger in den Ecken oder an den unebenen Stellen ein. Hinweis: Im Allgemeinen ist das Ergebnis optimal, wenn das Produkt von hinten nach vorn aufgetragen wird. In manchen Fällen (insbesondere, wenn die angrenzenden Materialien rau oder unregelmäßig sind) kann es sich jedoch als wirksamer erweisen, das Produkt von vorn nach hinten aufzutragen, da dadurch die Patrone weniger gegen die unebenen Stellen stoßen kann. Der Motor stoppt automatisch, wenn die Patrone leer ist. Ziehen Sie die Stößelstange nach hinten und legen Sie eine neue Patrone in den Patronenhalter ein. Geben Sie den Ein-/Aus-Schalter frei, wenn Sie kein Produkt mehr extrudieren müssen. Streichen Sie nach dem Auftragen des Produktes mit einem feuchten Finger oder einem feuchten Gegenstand über das frisch aufgetragene Produkt. Dadurch kann das Produkt besser an der Oberfläche haften, und das endgültige Aussehen ist sauberer und glatter. Entfernen Sie jegliches überschüssige Produkt mit einem angefeuchteten Lappen.

ALLGEMEINE WARTUNG Verwenden Sie keine Lösungsmittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw. WARNUNG Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. Die Stößelstange muss sauber und frei von jeglichen Kitt-/Leimresten sein, damit sie richtig funktioniert. Falls die Stößelstange Produktreste aufweist, entfernen Sie diese entsprechend den Reinigungsanweisungen des Herstellers des fraglichen Produktes. Wenn der Motor aufgrund einer Überlast automatisch stoppt, warten Sie stets 3 - 5 Sekunden, bevor Sie erneut auf den Ein-/Aus-Schalter drücken, um das Gerät wieder einzuschalten. Wenn Sie den Ein-/Aus-Schalter mehrmals drücken und anschließend freigeben, während der Motor nicht bereit ist, anzuspringen, können Sie das Gerät beschädigen.

WARTUNG Es dürfen nur die im Abschnitt "Beschreibung" aufgeführten Teile vom Benutzer repariert oder ausgetauscht werden. Alle anderen Teile müssen von einem autorisierten RyobiKundendienst ausgewechselt werden.

WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder das Gerät beschädigen. WARNUNG Tragen Sie bei der Verwendung eines elektrischen Geräts oder Reinigung des Geräts mit einem Luftstrahl stets eine Sicherheitsbrille oder eine Brille mit Seitenblende. Wenn bei der Arbeit Staub entsteht, müssen Sie ebenfalls einen Gesichtsschutz oder eine Maske tragen.

ELEKTRISCHE VEILIGHEID ■

GARANTIE - BEDINGUNGEN Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

73/23/EEC KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: 89/336/EEC, EN61000, EN55105, EN61547, EN60598, EN60745,
