Produkttyp	Sladdlös limpistol
Varumärke	RYOBI
Modell	CCG-1801M
Spänning	18 V
Kompatibelt batteri	BPP-1817M / BPP-181M (medföljer inte)
Kompatibel laddare	BC-1815S / BC-1800 (medföljer inte)
Maximal extruderingshastighet	5,5 mm/s
Minimal extruderingshastighet	1 mm/s
Patronkapacitet	Standard 310 ml (10 oz)
Hastighetsväljare för extrudering	Ja
Avtryckarlås	Ja
Elektroniskt skydd	Mot överbelastning (automatisk avstängning)
Användningsområden	Täta springor, hål, sprickor; isolera; applicera lim
Inbyggd perforator	Ja, för att bryta munstyckets skydd
Underhåll	Rengör med en ren trasa; använd inte lösningsmedel
Garanti	24 månader
Arbetsmiljö	Rent, väl upplyst, undvik explosiv atmosfär
Användarbytbar delar	Tryckstång, perforator, munstycke
Reparationer	Ryobi auktoriserat servicecenter

Vanliga frågor - CCG-1801M RYOBI

Vilket batteri ska jag använda med limpistolen RYOBI CCG-1801M?

Använd Ryobi-batterierna BPP-1817M eller BPP-181M (medföljer inte). Se till att batteriet är kompatibelt med laddaren BC-1815S eller BC-1800.

Hur sätter jag i och tar bort batteriet?

För att sätta i batteriet, lås först avtryckaren genom att skjuta låsknappen uppåt, sätt sedan i batteriet tills låsanordningarna klickar på plats. För att ta bort, lås avtryckaren, tryck på låsanordningarna på batteriets sidor och dra ut det.

Hur låser jag avtryckaren?

Skjut låsknappen som sitter under avtryckaren uppåt för att låsa (förhindra allt tryck). Skjut den nedåt för att låsa upp. Lås alltid avtryckaren vid transport eller förvaring.

Hur installerar jag en limpistolspatron?

Lås avtryckaren. Skär av munstyckets ände i vinkel (45°) med en kniv. Bryt det vattentäta skyddet vid munstyckets bas med den medföljande perforatorn. Dra tillbaka kolvstångens handtag, placera patronen (standard 310 ml) i patronhållaren, släpp sedan handtaget så att kolven trycker mot patronen.

Vad gör jag om motorn stannar under användning?

Detta beror på elektroniskt överbelastningsskydd. Kontrollera att munstycket är ordentligt avskuret, att skyddet är brutet, att det inte finns några härdade avlagringar och att patronen inte är skadad eller frusen. Släpp avtryckaren, vänta 3–5 sekunder och tryck sedan igen. Om problemet kvarstår, ställ hastighetsväljaren i mittläge eller prova en ny patron. Annars kontakta ett Ryobi auktoriserat servicecenter.

Hur justerar jag extruderingshastigheten?

Använd hastighetsväljaren för extrudering som sitter på verktyget. Välj en hastighet som passar applikationen: långsammare för precision, snabbare för högt flöde. Testa på en osynlig yta innan applicering.

Vilka är de rekommenderade användningsområdena?

Denna limpistol är designad för att: täta springor som släpper in luft, täta hål och sprickor före målning, isolera mot vatten, hindra insekter från att tränga in och applicera lim.

Hur rengör och underhåller jag verktyget?

Ta alltid bort batteriet före rengöring. Använd en ren trasa för att avlägsna damm och smuts. Använd aldrig lösningsmedel eftersom de kan skada plastdelarna. Håll kolvstången ren och fri från limrester.

Hur lång är garantitiden?

Garantin är 24 månader (2 år) från inköpsdatum, mot tillverkningsfel och defekta delar. Skador på grund av normalt slitage, onormal användning eller överbelastning är undantagna. Spara inköpskvittot.

Var kan jag få verktyget reparerat vid fel?

Kontakta ett Ryobi auktoriserat servicecenter för reparation. Försök inte demontera verktyget själv. Skicka produkten odemonterad med inköpskvittot till din leverantör eller närmaste auktoriserade center.

BRUKSANVISNING CCG-1801M RYOBI

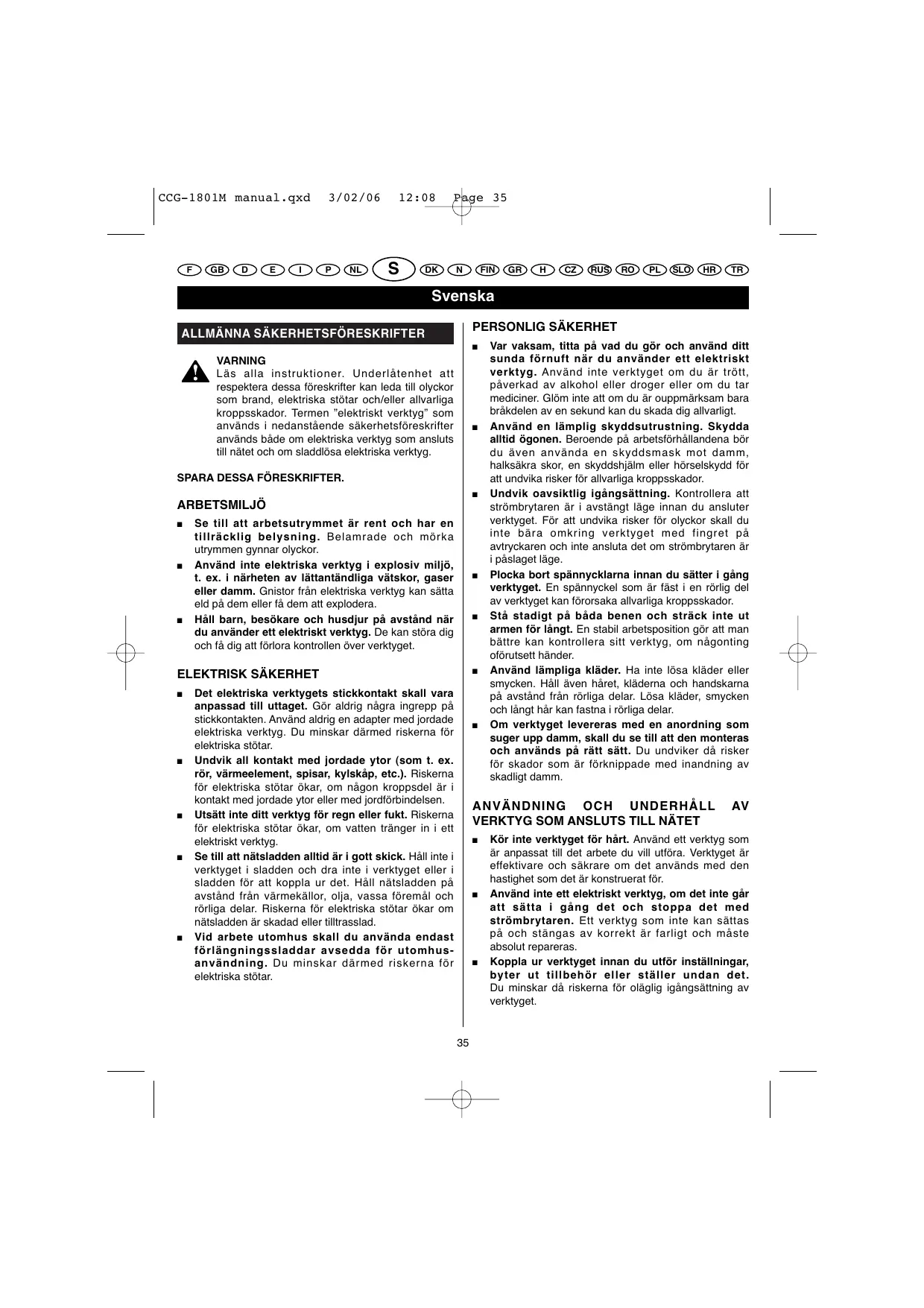

Läs alla instruktioner. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador. Termen "elektriskt verktyg" som används i nedanstående säkerhetsföreskrifter används både om elektriska verktyg som ansluts till nätet och om sladdlösa elektriska verktyg.

SPARA DESSA FÖRESKRIFTER.

ARBETSMILJÖ

Se till att arbetsutrymmet är rent och har en tillräcklig belysning. Belamrade och mörka utrymmen gynnar olyckor. Använd inte elektriska verktyg i explosiv miljö, t.ex. i närheten av lättantändliga vätskor, gaser eller damm. Gnistor från elektriska verktyg kan sätta eld på dem eller få dem att explodera. Håll barn, besökare och husdjur på avstånd när du använder ett elektriskt verktyg. De kan störa dig och få dig att förlora kontrollen över verktyget.

ELEKTRISK SÄKERHET

Det elektriska verktygets stickkontakt ska vara anpassad till uttaget. Gör aldrig några ingrepp på stickkontakten. Använd aldrig en adapter med jordade elektriska verktyg. Du minskar därmed riskerna för elektriska stötar. - Undvik all kontakt med jordade ytor (som t.ex. rör, värmeelement, spisar, kylskåp, etc.). Riskerna för elektriska stötar ökar, om någon kroppsdel är i kontakt med jordade ytor eller med jordförbindelsen. - Utsätt inte ditt verktyg för regn eller fukt. Riskerna för elektriska stötar ökar, om vatten tränger in i ett elektriskt verktyg. Se till att nätsladden alltid är i gott skick. Håll inte i verktyget i sladden och dra inte i verktyget eller i sladden för att koppla ur det. Håll nätsladden på avstånd från värmekällor, olja, vassa föremål och rörliga delar. Riskerna för elektriska stötar ökar om nätsladden är skadad eller tilltrasslad. Vid arbete utomhus ska du använda endast förlängningssladdar avsedda för utomhus-användning. Du minskar därmed riskerna för elektriska stötar.

PERSONLIG SÄKERHET

Var vaksam, titta på vad du gör och använd ditt sunda förnuft när du använder ett elektriskt verktyg. Använd inte verktyget om du är trött, påverkad av alkohol eller droger, eller om du tar mediciner. Glöm inte att om du är ouppmärksam bara bråkdelen av en sekund kan du skada dig allvarligt. Använd lämplig skyddsutrustning. Skydda alltid ögonen. Beroende på arbetsförhållandena bör du även använda en skyddsmask mot damm, halksäkra skor, en skyddshjälm eller hörselskydd för att undvika risker för allvarliga kroppsskador. - Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren är i avstängt läge innan du ansluter verktyget. För att undvika risker för olyckor skall du inte bära omkring verktyget med fingret på avtryckaren och inte ansluta det om strömbrytaren är i påslaget läge. ■ Plocka bort spännnycklarna innan du sätter i gång verktyget. En spännnyckel som är fäst i en rörlig del av verktyget kan förorsaka allvarliga kroppsskador. Stå stadigt på båda benen och sträck inte ut armen för långt. En stabil arbetsposition gör att man bättre kan kontrollera sitt verktyg, om någonting oförutsett händer. Använd lämpliga kläder. Ha inte lösa kläder eller smycken. Håll även håret, kläderna och handskarna på avstånd från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar. - Om verktyget levereras med en anordning som suger upp damm, skall du se till att den monteras och används på rätt sätt. Du undviker då risker för skador som är förknippade med inandning av skadligt damm.

ANVÄNDNING OCH UNDERHÅLL AV VERKTYG SOM ANSLUTS TILL NÄTET

Kör inte verktyget för hårt. Använd ett verktyg som är anpassat till det arbete du vill utföra. Verktyget är effektivare och säkrare om det används med den hastighet som det är konstruerat för. Använd inte ett elektriskt verktyg, om det inte går att sätta i gång det och stoppa det med strömbrytaren. Ett verktyg som inte kan sättas på och stängas av korrekt är farligt och måste absolut repareras. Koppla ur verktyget innan du utför inställningar, byter ut tillbehör eller ställer undan det. Du minskar då riskerna för oavsiktlig igångsättning av verktyget.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

• Verktygen ska förvaras utom räckhåll för barn. Låt inte personer som inte känner till verktyget eller inte har tagit del av dessa säkerhetsföreskrifter använda det. Verktygen är farliga i händerna på ovana personer. Sköt väl om dina verktyg. Kontrollera de rörliga delarnas inställning. Kontrollera att ingen del är skadad. Kontrollera monteringen och alla andra delar som kan påverka verktygets funktion. Om någon del är skadad, låt reparera verktyget innan du använder det. Många olyckor beror på en slarvig skötsel av verktygen. Kom ihåg att hålla verktygen rena och vassa. Ett väl slipat och rent skärverktyg riskerar mindre att blockeras och du kan då kontrollera det bättre. Följ dessa säkerhetsföreskrifter då du använder verktyget, tillbehör, bits, etc., med hänsyn till arbetsområdet och det arbete som skall utföras. Använd ditt elektriska verktyg endast för arbeten till vilka det är anpassat, för att undvika farliga situationer.

ANVÄNDNING OCH UNDERHÅLL AV SLADDLÖSA VERKTYG

Försäkra dig om att avtryckaren är i stoppläge eller låst innan du lägger i batteriet. Iläggning av ett batteri i ett påslaget verktyg kan förorsaka olyckor. Ladda upp batteriet i ditt verktyg endast med den laddare som anges av fabrikanten. En laddare som är anpassad till en viss typ av batteri kan förorsaka brand, om den används med batterier av en annan typ. Endast en särskild typ av batteri får användas med ett sladdlöst verktyg. Användning av andra slags batterier kan förorsaka brand. Då batteriet inte används ska det hållas på avstånd från metallföremål som t.ex. gem, mynt, nycklar, spikar eller andra föremål som kan förbinda kontakter sinsemellan, vilket kan förorsaka brännskador eller brand. Kortslutning av batteripolerna kan förorsaka gnistor, brännskador eller brand. Undvik all kontakt med batterivätska, i händelse av läcka från batteriet p.g.a. en felaktig användning. Om detta ändå händer, skölj omedelbart det berörda området med rent vatten. Om du får vätska i ögonen, sök även läkarhjälp. Vätska som strömmar ut ur ett batteri kan förorsaka irritationer eller brännskador.

REPARATIONER

• Alla reparationer måste utföras av en kompetent tekniker, som använder endast ursprungliga reservdelar. Du kan då använda det elektriska verktyget i all trygghet.

TEKNISKA DATA

Modell	CCG-1801M
Spanning	18 V
Batteri (bifogasinte)	BPP-1817M BPP-181M
Laddare (bifogasinte)	BC-1815S / BC-1800
Tomgangshastiget
- max	5,5 mm/s
- min	1 mm/s
Vikt	...kg

BESKRIVNING

1. Fog- och limpistol
2. Kolvstång
3. Verktyg för håltagning
4. Patronhållare
5. Strömbrytare med avtryckare
6. Knapp för låsning av avtryckaren
7. Hastighetsväljare
8. Handtag för kolvstången
9. Batteri (bifogas inte)
10. Spärranordningar
11. Patronens munstycke
12. Patron (bifogas inte)

ANVÄNDNING

VARNING

Fortsätt att vara på din vakt även när du blivit van vid din fog- och limpistol. Glöm inte att om du är ouppmärksam bara bråkdelen av en sekund kan du skada dig allvarligt.

VARNING

Använd alltid skyddsglasögon eller skyddsglasögon försedda med sidoskydd vid arbete med verktyg. Underlåtenhet att följa denna föreskrift kan leda till att främmande partiklar slungas mot ögonen och framkallar allvarliga ögonskador.

VARNING

Använd inga andra delar eller tillbehör än sådana som rekommenderas av tillverkaren för detta verktyg. Användning av icke rekommenderade delar eller tillbehör kan medföra risker för allvarliga skador.

Svenska

ANVÄNDNING

TILLÄMPNINGAR

Använd din fog- och limpistol för följande tillämpningar:

Fyll igen springor som släpper igenom luft, för att få en effektivare värme eller luftkonditionering hemma hos dig. Fyll igen hål och sprickor i en yta innan du målar den. ■ Isolera områden som riskerar att skadas vid kontakt med vatten. Fyll igen sprickor så att insekter inte kan komma in i huset. Applicera lim.

INSTALLATION AV BATTERIET (EJ BIFOGAT) (Fig. 2)

Lås avtryckaren genom att trycka låsknappen uppåt. Lägg in batteriet i fog- och limpistolen. - Kontrollera att spärranordningarna på sidorna av batteriet griper in korrekt och att batteriet sitter stadigt fast, innan du börjar använda verktyget.

VARNING

När du för in batteriet i fog- och limpistolen skall du se till att upphöjningarna på batteriet är helt i linje med spåren som finns på insidan av verktyget och att spärrarna griper in korrekt. En felaktig iläggning av batteriet kan annars skada de interna komponenterna.

BORTTAGNING AV BATTERIET (EJ BIFOGAT) (Fig. 2)

Lås avtryckaren genom att trycka låsknappen uppåt. Tryck på spärranordningarna som finns på sidorna av batteriet. Ta ut batteriet ur fog- och limpistolen.

START / STOPP AV FOG- OCH LIMPISTOLEN (Fig. 3)

Kontrollera att låsknappen för avtryckaren inte är i spärrläge innan du sätter i gång pistolen.

Tryck på avtryckaren för att starta pistolen. Frigör avtryckaren för att stänga av pistolen.

LÅSA AVTRYCKAREN (Fig. 3)

Fog- och limpistolens avtryckare kan låsas med hjälp av låsknappen som finns strax nedanför avtryckaren.

Lås avtryckaren genom att trycka låsknappen uppåt. Det är då inte längre möjligt att trycka på avtryckaren. Lås upp avtryckaren genom att trycka låsknappen nedåt. Det blir då åter möjligt att trycka på avtryckaren.

ILÄGGNING AV EN PATRON (EJ BIFOGAD) (Fig. 4)

Lås avtryckaren genom att trycka låsknappen uppåt. Använd en kniv och skär snett (45°) av spetsen på patronens munstycke (standardpatron 310 ml (10 oz.)). Gör inte öppningen för stor: ta hänsyn till storleken på den droppe eller den produktstråle som du kommer att behöva. Se efter om patronen har ett tätt skydd i munstyckets nedre del. För i så fall in verktyget för håltagning som bifogas med pistolen i munstycket för att ta hål i skyddet. Om du använder en patron som redan har öppnats ska du använda verktyget för håltagning till att ta bort stelnad produkt från munstycket.

Anmärkning: Vanligtvis finns det ett tätt skydd nedtill på munstycket på patroner av papp.

Håll stadigt i fog- och limpistolen med ena handen och dra samtidigt kolvstångens handtag bakåt, ända tills kolven rör vid patronhållarens botten. Placera patronen i patronhållaren och släpp tryckkolvens handtag så att kolven trycks ordentligt mot baksidan av patronen.

ELEKTRONISKT SKYDD MOT ÖVERBELASTNING

Fog- och limpistolen skyddas mot överbelastning av en elektronisk anordning. Om ett extremt tryck anbringas på patronen stannar motorn automatiskt. Detta gör det möjligt att inte skada verktyget och patronen. Om motorn stannar, kontrollera att:

änden på patronens munstycke faktiskt är avskuren, det täta skyddet nedtill på munstycket faktiskt är genomborrat, inga stelnade rester täpper till munstycket, patronen inte är skadad eller frusen, kolvstången inte är nedsmutsad av rester av lim/fogmassa eller annat medel.

Släpp upp avtryckaren och vänta 3 till 5 sekunder, så att det elektroniska systemet återaktiveras. Om motorn stannar på nytt placerar du hastighetsväljaren i mittläge och trycker åter på avtryckaren. Om motorn fortfarande stannar, försök få den att gå med en ny patron eller lämna in verktyget på en serviceverkstad som auktoriserats av Ryobi.

ANVÄNDNING

VARNING

Glöm inte att sladdlösa verktyg alltid är klara för funktion. Därför rekommenderar vi starkt att låsa avtryckaren då du inte använder verktyget eller då du transporterar det.

ANVÄNDNING AV PISTOLEN (Fig. 6-8)

• Rengör ytan som ska fyllas igen/isoleras/bestrykas med lim och ta bort alla spår av damm, smuts eller gamla spår av kitt. Kontrollera att ytan är ren och torr. Ställ in pistolens hastighet beroende på den önskade tillämpningen, dvs så att flödet är anpassat till den produktmängd som behövs. Gör ett prov på ett ställe som inte syns, för att vara säker på att den valda spruthastigheten är lämplig. Luta fog- och limpistolen en aning. Om du fyller ett hål räcker det med en droppe ur patronen; för igenfyllning av en spricka eller vid kittning för du munstycket på patronen längs det berörda området. Tryck på avtryckaren så att medlet sprutas ut ur patronen.

Anmärkning: Om produkten inte kommer i tillräcklig mängd kan du skära av munstyckets ände, för att erhålla en större öppning. Det är emellertid bättre att applicera en liten produktmängd och sedan lägga till vid behov, än att applicera för mycket och sedan vara tvungen att ta bort en del.

För pistolen regelbundet längs spåret som ska fyllas igen och tryck på avtryckaren. Kontrollera att produkten tränger in korrekt i det område som behöver fyllas. Tryck vid behov in produkten med fingret i hörnen eller på ojämna ytor. Anmärkning: Det bästa resultatet uppnås vanligtvis då produkten appliceras bakifrån framåt. I vissa fall (i synnerhet då de närliggande materialen är greppiga eller ojämna) kan det visa sig mer effektivt att applicera produkten framifrån bakåt, för då riskerar patronen mindre att stöta emot ojämnheter. - Motorn stannar automatiskt då patronen är tom. Dra kolvstången bakåt och placera en patron i patronhållaren. Släpp avtryckaren då du inte längre behöver applicera produkt. - Då produkten applicerats får du fukta fingret eller ett något fuktigt föremål med den applicerade produkten. Detta får produkten att vidhäfta bättre på ytan och ger ett snyggt och slätt utseende. Ta bort överflödig produkt med en fuktig trasa.

UNDERHÅLL

VARNING

Endast identiska originaldelar får användas vid byte. Användning av andra delar kan innebära en fara eller skada verktyget.

VARNING

Använd alltid skyddsglasögon eller skyddsglasögon försedda med sidoskydd då du använder elektriska verktyg eller då du rengör dem med en luftstråle. Om arbetet alstrar damm bör du dessutom använda ett ansiktsskydd eller en skyddsmask.

VARNING

Ta alltid ut batteriet ur verktyget före rengöring eller underhållsarbeten, för att undvika allvarliga skador.

ALLMÄNT UNDERHÅLL

Använd inte lösningsmedel för att rengöra plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren trasa för att torka bort smuts, damm, olja, fett, osv.

VARNING

Se till att plastdelarna aldrig kommer i kontakt med bromsvätska, bensin, produkter med petroleumbas, penetrerande oljor, osv. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.

För att fungera normalt måste kolvstången vara ren och fri från alla spår av kitt eller lim. Om kolvstången uppvisar rester av produkt måste denna tas bort enligt anvisningarna som tillverkaren av produkten i fråga har lämnat.

Då motorn stannar automatiskt på grund av överbelastning måste du alltid vänta 3 till 5 sekunder innan du trycker på nytt på avtryckaren för att sätta i gång verktyget. Om du trycker och släpper avtryckaren flera gånger medan motorn inte är klar för start kan det skada verktyget.

Endast delar som finns med i avsnittet "Beskrivning" får repareras eller bytas av användaren. Alla andra delar måste bytas ut på en verkstad som auktoriserats av Ryobi.

Dansk

ALLMÄNNA SÄKERHETSREGLER

VARNING

Ryobi garanterar denna produkt mot tillverkningsfel och defekta delar under tjugofyra (24) månader, räknat från det datum som anges på originalfakturan fastställd av återförsäljaren och överlämnad till slutanvändaren.

Denna garanti täcker inte skador som orsakas av normalt slitage, av onormal eller otillåten användning eller skötsel, eller av överbelastning. Den täcker inte heller tillbehör som batterier, glödlampor, blad, andstycken, påsar, osv.

I händelse av felaktig funktion medan garantin är i kraft, ska produkten lämnas UTAN ATT DEMONTERAS tillsammans med inköpsbeviset till leverantören eller till närmaste servicecenter som auktoriserats av Ryobi.

De rättigheter som lagen ger i förhållande till defekta produkter ifrågasätts inte av denna garanti.

DK

GARANTI - REKLAMATIONSRÄTT

Vi intygar och ansvarar för att denna produkt överensstämmer med följande normer och dokument. 89/336/EEC, EN61000, EN55105, EN61547, EN60598, EN60745, 73/23/EEC
