Produkta tips	Stiebra urbis / Profesionāla virsmas frēze
Zīmols	Flex
Modelis	LST 1503 VR
Paredzētais lietojums	Akmens virsmu raupināšana un frēzēšana, profesionālai lietošanai rūpniecībā un amatniecībā
Regulējams darba platums	40 līdz 92 mm
Tukšgaitas ātrums	800 līdz 2400 apgr./min
Patērētā jauda	1200 W
Nododamā jauda	700 W
Instrumenta stiprinājums	M14
Svars (bez kabeļa)	5,9 kg
Aizsardzības klase	II (dubultā izolācija)
Barošanas kabeļa garums	4,0 m
Skaņas spiediena līmenis (LpA)	87 dB(A) (nenoteiktība K=3 dB)
Skaņas jaudas līmenis (LwA)	98 dB(A) (nenoteiktība K=3 dB)
Vibrācijas vērtība (granīta virsmu frēzēšana)	aₕ = 6,2 m/s² (nenoteiktība K=1,5 m/s²)
Putekļu sūkšanas sistēma	Savienotājs sūkšanas uzgalim (standarta 32/36 mm)
Drošības ierīce	Pārslodzes slēdzis, automātiska izslēgšanās, nolietojoties ogles sukām
Slēdža tips	Šūpuļslēdzis ar pastāvīgas darbības funkciju (fiksācija)
Ātruma regulēšana	Iepriekšējas iestatīšanas ritenis (līmeņi 1 līdz 6, ieteicams strādāt ne vairāk kā 3. līmenī)
Piegādes komplekts	Sūkšanas šļūtene, uzstādāms atdurs, cietmetāla rullīši, atbalsta gultņi
Apkope	Regulāra ventilācijas atveru tīrīšana, ogļu suku nomaiņa ar oriģinālajām detaļām
Atbilstība	CE, EN 60745, direktīvas 2006/42/EK, 2014/30/ES, 2011/65/ES
Garantija	Skatīt ražotāja nosacījumus (www.flex-tools.com)

Bieži uzdotie jautājumi - LST 1503 VR Flex

Kā ieslēgt un izslēgt ierīci?

Īslaicīgai darbībai bīdiet šūpuļslēdzi uz priekšu un turiet to. Pastāvīgai darbībai bīdiet to uz priekšu, tad nospiediet tā priekšējo daļu. Lai izslēgtu, nospiediet slēdža aizmugurējo daļu.

Kā regulēt griešanās ātrumu?

Izmantojiet uz ierīces esošo iepriekšējas iestatīšanas riteni. Pagrieziet to uz vēlamo skaitli (no 1 līdz 6). Optimālam darbam ieteicams nepārsniegt 3. līmeni.

Kā regulēt darba platumu?

Vispirms atvienojiet ierīci. Atskrūvējiet atbalsta gultņu fiksācijas skrūves, pārvietojiet gultņus vēlamajā pozīcijā, tad atkal pievelciet skrūves. Cietmetāla rullīšus var pavērst uz iekšu vai āru atkarībā no modeļa.

Kā pieslēgt putekļu sūcēju?

Izvelciet komplektācijā iekļauto sūkšanas šļūteni caur stiprinājumu un pievienojiet to paredzētajam uzgalim. Pēc tam pievienojiet putekļu sūcēja šļūteni adapterim. Akmens putekļiem ieteicams izmantot M klases putekļu sūcēju.

Ko darīt pārslodzes gadījumā?

Ierīce ir aprīkota ar pārslodzes slēdzi, kas pārkaršanas gadījumā to automātiski izslēdz. Ļaujiet ierīcei atdzist. Ja problēma turpinās, samaziniet slodzi vai darba ātrumu.

Kā nomainīt ogles sukas?

Ogles sukas laika gaitā nolietojas. Kad tās sasniedz robežu, ierīce automātiski izslēdzas. Nomainiet tikai ar oriģinālām Flex detaļām. Lai veiktu nomaiņu, sazinieties ar pilnvarotu servisa centru.

Kādus piederumus varu izmantot?

Izmantojiet tikai oriģinālās Flex frēzēšanas galvas un frēzēšanas riteņus. Nekad neizmantojiet adapterus vai samazinātājus. Piederumiem precīzi jāatbilst M14 vārpstai.

Kā tīrīt ierīci?

Pirms jebkādas tīrīšanas atvienojiet ierīci. Regulāri tīriet ventilācijas atveres ar sausu saspiestu gaisu. Neizmantojiet ūdeni vai šķīdinātājus. Pārbaudiet, vai korpusa iekšpusē nav uzkrājušies putekļi.

Vai es varu izmantot ierīci uz citiem materiāliem, nevis akmens?

Nē, šī ierīce ir paredzēta tikai akmens virsmu frēzēšanai un raupināšanai. Neizmantojiet to uz materiāliem, kas satur azbestu, svinu vai redzamus tērauda stiegrojumus. Citiem lietojumiem skatiet ražotāja norādījumus.

Ko darīt neparastu vibrāciju gadījumā?

Nekavējoties izslēdziet ierīci un atvienojiet to. Pārbaudiet frēzēšanas galvas un rullīšu stāvokli. Pārliecinieties, vai piederums ir pareizi nostiprināts un nav bojāts. Ja vibrācijas turpinās, sazinieties ar pilnvarotu servisa centru.

LIETOŠANAS INSTRUKCIJA LST 1503 VR Flex

Iv Lietošanas pamācības oriģināls ...... 178

Tehniskā informācija .....178

Iss apskats....179

Jūsu drošībai 180

Trokšni un vibrācija .....183

Lietošanas noteikumi .....183

Darba norādījumi .....186

Tehniskā apkope un kopšana .....186

Norādījumi par likvidēšanu .....187

C€-Atbilstība 187

Atbildības izslēgšana....187

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 187. lpp.)!

Tehniskā informācija

lerīces modelis		Raupjošanas mašīna
		LST 803 VR LST	1503 VR
Darba platums mm 55–130 40	92
Apgriezienu skaits tukšgaitā	apgr./min. 800–2	400 800–2400
Patērējamā jauda	W	1800	1200
Lietderīgā jauda	W	1200	700
Instrumenta nostiprinājums		M14	M14
Svars (bez kabeļa)	kg	7,2	5,9
Aizsargklase		II/☐	II/☐

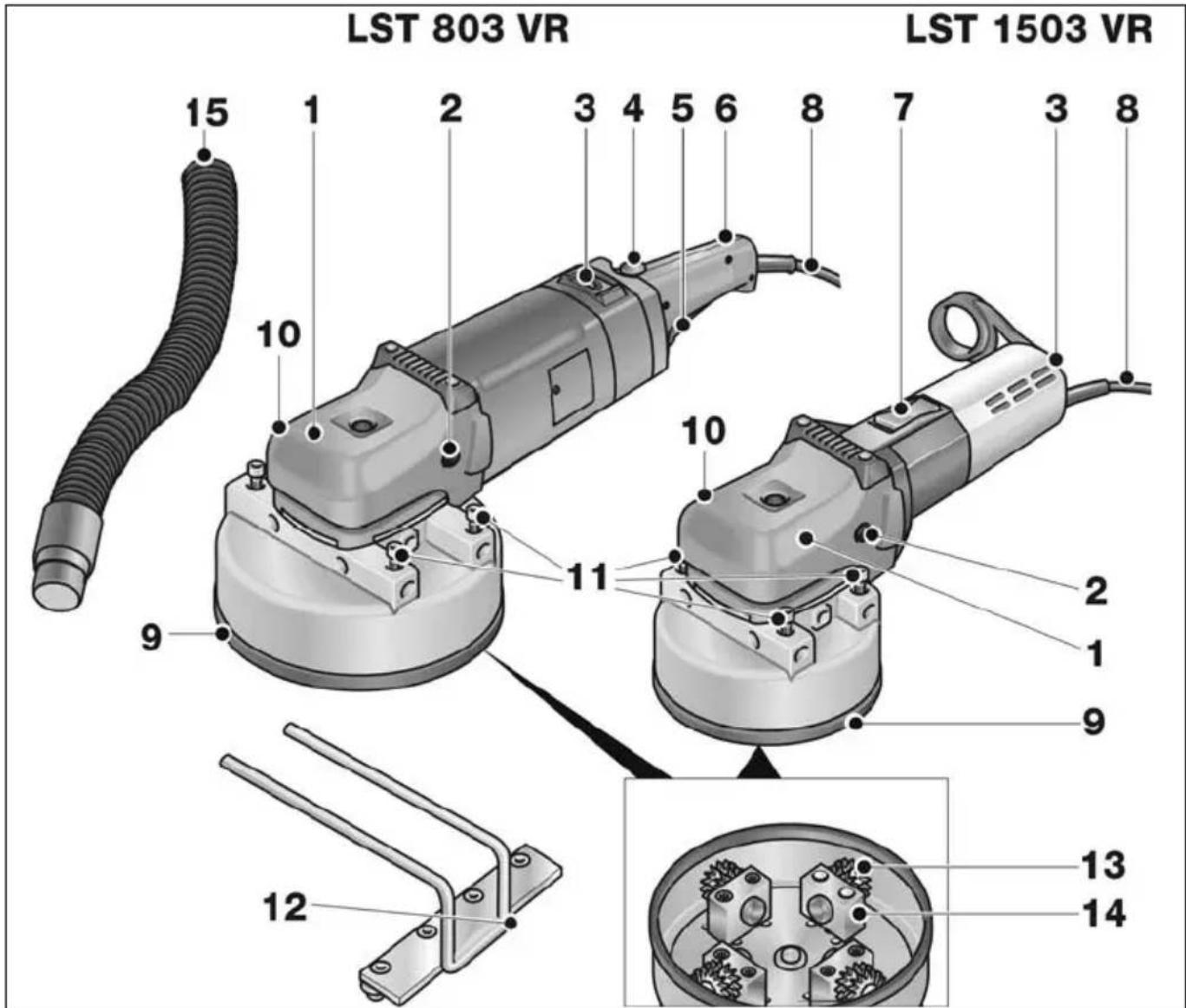

Iss apskats

1 Reduktora dalva ar roktura apvalku Ar gaisa izplūdi un griešanās virziena bultiņu.
2 Roktura apvalka nostiprinājuma skrūve
3 Apgriezienu skaita iepriekšizvēles nostādīšanas disks
4 leslēgšanas blokētājs (tikai LST 803 VR)
5 S I (tiādizlsST 803 VR) leslēgšanai un izslēgšanai.
6 K ātveida rokturis (tikai LST 803 VR)

7 S I ēdzis (tikai LST 1503 VR) leslēgšanai un izslēgšanai. Ar fiksēšanas pozīciju ilgstošai ekspluatācijai.
8 4,0 m tikla kabelis ar tikla kontakt-dakšu
9 F r ēzgalvas
10 Puteklu nosūkšanas savienotā-jīscaurule
11 Montējamā attura nostiprinājuma skrūves
12 Montējamais atturis
13 Cietsakausējuma ritenīši
14 Gultna balsteni
15 Nosūcējšlūtene

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras “Vispārējiem drošības tehnikas norādījumiem” darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī raupjošanas mašina paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
- akmens virsmu raupjošanai jeb frēzēšanai ar instrumentiem, kurus ražotājs piedāvā šim instrumentam,

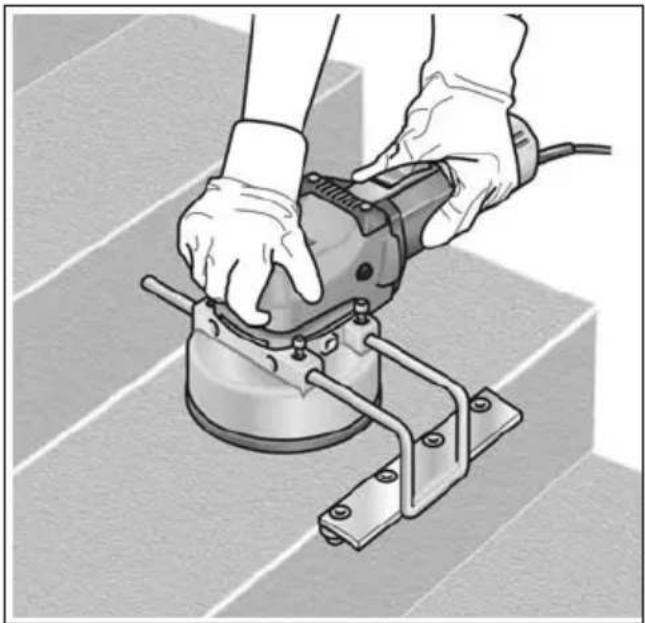

- izmantošanai trepju jomā un laukumiem.

Raupjošanas mašīnu drošības tehnikas noteikumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Šo elektroinstrumentu jāizmanto ar atbilstošu aprīkojumu kā renovācijas darbu frēzi. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci.
Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.

■ Šis elektroinstruments nav piemērots darbam ar stieplu sukām, pulētājiem, pulēšanai ar smilšpapīru, slīpēšanai remontdarbos un griešanai ar slīpripu. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.

Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.

Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakal.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektro-instrumenta dotajiem izmēriem.

Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepiegul elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izman-tojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

Nēsājiet individuālu aizsargaprīko-jumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsarg-cimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešķerme-ņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargapri- kojums.

Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas ari ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.

■ levērojiet, lai tikla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tikla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļut rotējošajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekli.

Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos.

Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boķēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu.

Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā.

Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektro-instrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu ķerneni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku.

Ja ir, vienmēr izmantojiet papildrok-turi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.

■ Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlē-šanos tajā.

Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā.

Tas izraisa kontroles zudumu vai atsitienu.

īpaši drošības tehnikas noteikumi frēzēšanai

■ Neapstrādājiet atklātas tērauda armatūru virsmas. Atsitiena bīstamība!
■ levērojiet īpašu piesardzību apstrādājot stūrus, malas un robežpārejas. lespējami frēzgalvas jeb frēzes disku bojājumi.
Darbiniet elektroinstrumentu tikai tad, ja ir nodrošināta frēzes disku brīva rotēšana.
■ Izmantojiet tikai oriğinālas firmas FLEX frēzgalvas un frēzes diskus.

Nedrīkst izmantot lāgošanas ierīces vai savienotājelementus.

Citi drošības tehnikas noteikumi

■ Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabelus.
Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai speciālists.
■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzliesmojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas.

MATERIĀLIE ZAUDĒJUMI!

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

• Skañas spiediena limeni: 87 dB(A);
• Skañas jaudas limeni: 98 dB(A);
• Nedrošība: K = 3 dB.

Svārstību summārā vērtība (raupjot granīta plāksnes):

• Emisijas koeficients: a h = 6,2 m/s^2
• Nedrošiba: K = 1,5 m/s

BRĪDINĀJUMS!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektro-instrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.

Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes.

Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu ierīces apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet ierīci un pārbaudiet piegādes saturu un transportēšanas bojājumus.

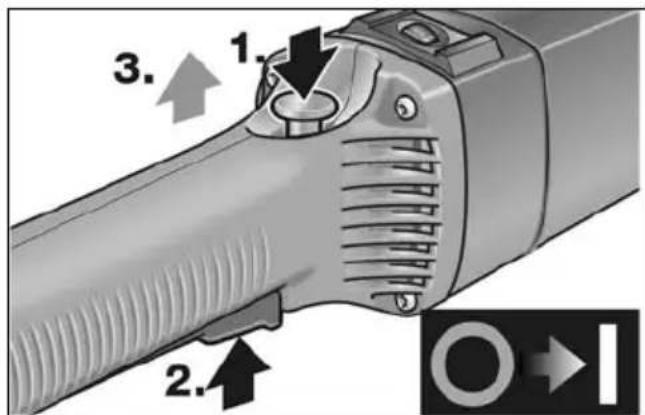

leslēgšana un izslēgšana LST 803 VR

■ Nospiediet ieslēgšanas blokētāju un stingri turiet (1.).

■ Nospiediet slēdzi (2.) un atlaidiet ieslēgšanas blokētāju (3.).
■ Lai izslēgtu, slēdzi atlaidiet.

LST 1503 VR

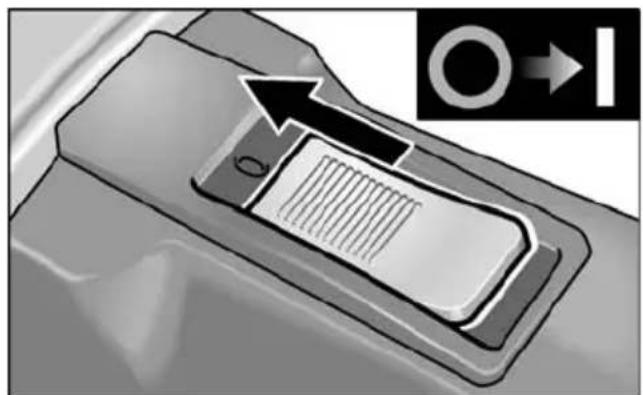

Īslaicīgā darba režīms bez iefiksēšanās:

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

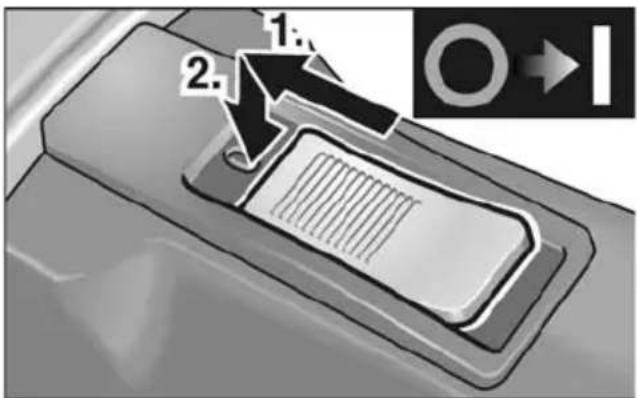

Ilgstošs darba režīms ar iefiksēšanos:

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

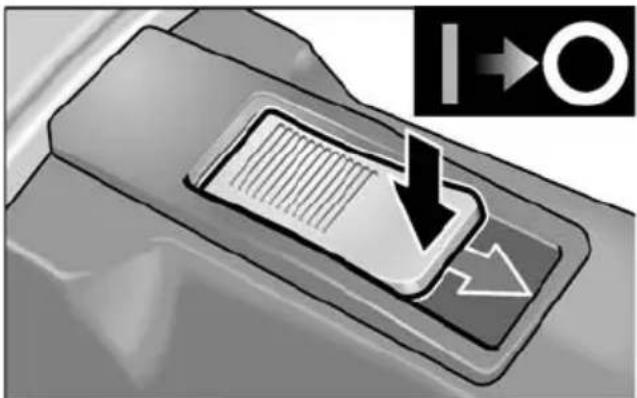

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

Pārslodzes aizsardzība

Ekstrēmas, īslaicīgas pārslodzes gadījumā pārslodzes aizsardzība novērš motora bojājumus, automātiski izslēdzot ierīci.

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.

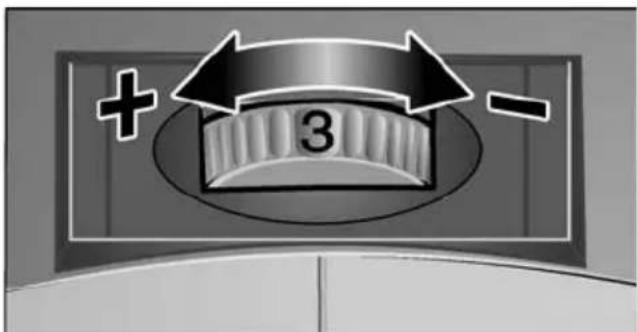

Apgriezienu skaita iepriekšizvēle

Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.
■ Jūtīgi darbinot slēdzi, ierīce pāriet uz izvēlēto augstāko apgriezienu skaitu.
■ Pastāvīgi strādājiet zemākajā apgriezienu skaita diapazonā maksimāli līdz 3. pakāpei.

i NORĀDĪJUMS

llgstoši ekspluatējot, pārslodzes vai pārkarses gadījumā ierīce automātiski samazina apgriezienu skaitu līdz pietiekamas atdzeses sasniegšanai.

Darba platuma nostādīšana

lespējama dažādu darba platumu nostādīšana, montējot gultņa balsteņus ar cietsakausējuma ritenīšiem dažādās pozīcijās.

■ Atvienojiet kontaktdakšu.

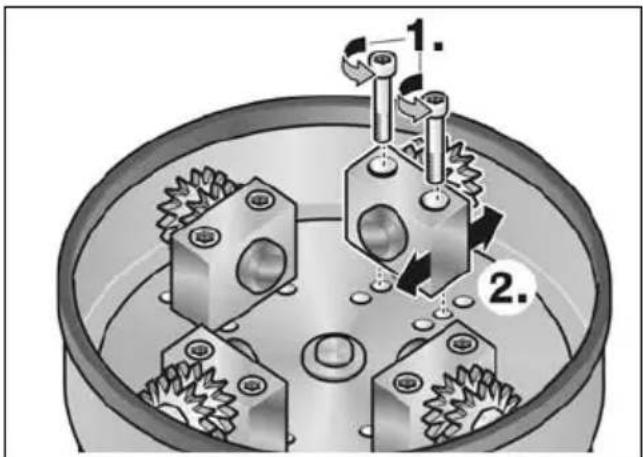

■ Atlaidiet gultna balsteņu nostiprinājuma skrūves (1.).

■ Montējiet gultna balsteņus nepiecieša-majā pozīcijā (2.).

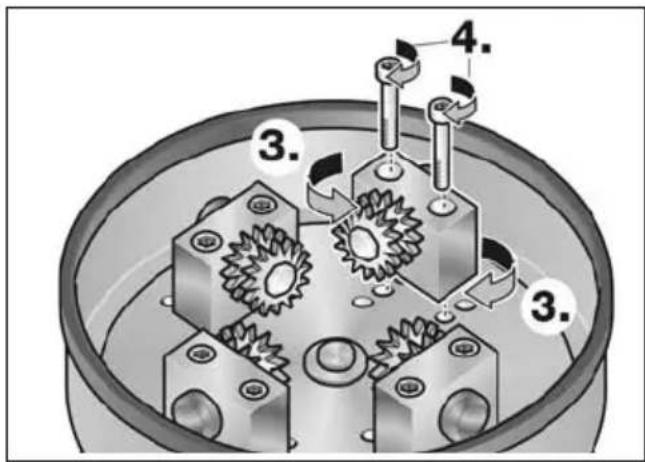

■ Vienlaicīgi, ja nepieciešams, nostādiet cietsakausējuma ritenīšus uz iekšpusi vai uz ārpusi (3.) (tikai LST 803 VR).
■ No jauna pievelciet gultna balsteņu nostiprinājuma skrūves (4.).

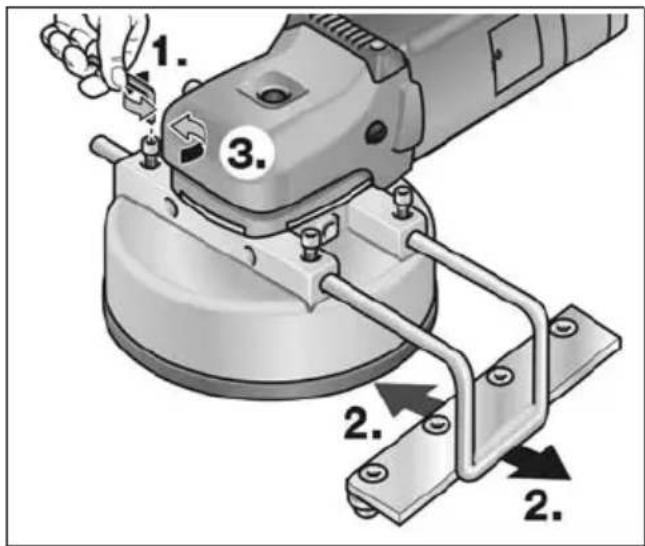

Montējamā attura nostādīšana

■ Ja nepieciešams, atlaidiet nostiprinājuma skrūves (1.).
■ lebīdiet sāniski montējamo atturi un nostādiet nepieciešamo darba platumu (2.).
■ No jauna pievelciet nostiprinājuma skrūves (3.).

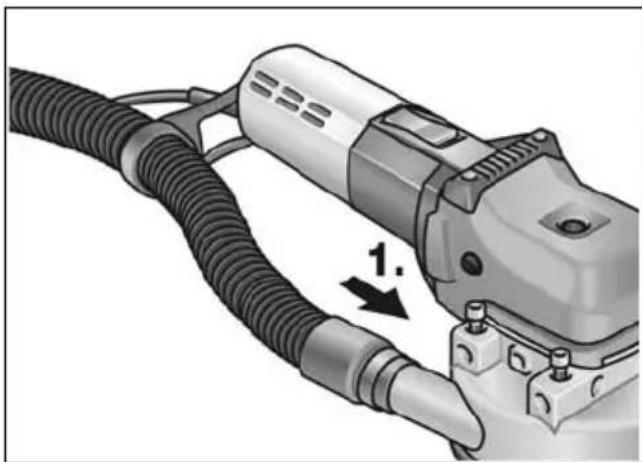

Puteklu nosūkšana

UZMANĪBU!

Raupjošanas mašinu darba laikā jāpieslēdz pie putekļu nosūkšanas sistēmas.

Putekļu nosūkšanas sistēmai jāatbilst kalnu iežu putekļu nosūkšanas prasībām.

Veselībai īpaši kaitīgu, vēzi izraisošu, sausu putekļu nosūkšanai jāizmanto šim nolūkam paredzēta speciāla putekļu nosūkšanas ierīce.

Jebkura putekļu nosūkšanas sistēmas traucējuma gadījumā nekavējoties pārtrauciet darbu un izslēdziet ierīci.

Novērsiet bojājumus pirms ekspluatācijas uzsākšanas no jauna.

NORĀDĪJUMS

leteicama firmas FLEX M kategorijas speciālnosūcēja izmantošana.

■ Velciet piegādes komplekta saturā esošo šlūteni ar galu bez adaptera cauri šlūtenes balstam un pieslēdziet pie savienotājīscaurules (1.). Pārbaudiet nostiprinājuma stabilitāti!
■ Pieslēdziet nosūkšanas sistēmas nosūcējšlūteni pie adaptera. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojioet piemērotu adapteri.

NORĀDĪJUMS

Ja putekļu sūcējam ir nepieciešama speciāla savienotājcaurule (t. i. cita savienotājcaurule un nevis 32 mm/36 mm standarta savienotājcaurule, kura iekļauta elektroinstrumenta piegādes komplektā), tad sazinieties ar putekļu sūcēja piegādātāju, lai nodrošinātu piemērotu adapteri.

Darba norādījumi

BRĪDINĀJUMS!

Frēzgalva nedrīkst saskarties ar asiem izvir-zītiem priekšmetiem. Atsitiena bīstamība! Frēzgalvas bojājumi. Obligāti nomainiet frēzgalvu tās bojājumu vai stipra nodiluma gadījumā.

UZMANIBU!

Elektroinstrumentu vienmēr stigri jātur ar abām rokām!

1. Ja nepieciešams, nostādiet darba platumu.
2. Ja nepieciešams, nostādiet malējo atturi.
3. Pieslēdziet nosūcējiekārtu.
4. lespraudiet tīkla kontaktdakšu.
5. Realizējiet izmēginājuma palaišanu, lai pārbaudītu instrumenta pareizu nostiprinājumu. ieslēdziet elektroinstrumentu (bez iefiksē-šanās) un ľaujiet apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
6. Nostādiet nepieciešamo apgriezienu skaitu.
7. leslēdziet nosūcējiekārtu.
8. Elektroinstrumentu vienmēr stigri jātur ar abām rokām!

■ Neļaujiet elektroinstrumentam pārāk ilgi darboties vienā vietā.
■ Pastāvīgi strādājiet ar vienmērīgām turpatpakalkustībām.
■ levērojiet minimālo 1 cm attālumu līdz apstrādājamā materiāla malai.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tirīšana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādā-jamā materiāla un no lietošanas ilguma. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oglsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

NORĀDĪJUMS

Nomaiņai izmantojiet tikai ražotāja oriģināl-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Stipras ogluguns gadījumā elektroinstrumentu nekavējoties izslēdziet.

Nododiet elektroinstrumentu ražotāja autorizētā tehniskā servisa darbnīcā.

Pārvads

NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

CE -Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild:

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.

Содержание
