MANUAL DE UTILIZADOR LST 1503 VR Flex

pt Instruções de serviço originais 52

Unicamente para países

Panorâmica da máquina ..... 53

Para sua segurança .... 54

Ruído e vibração ....57

Instruções de utilização ..... 57

Indicações sobre trabalho 60

Manutenção e tratamento 60

Indicações sobre reciclagem .....61

Conformidade C€....61

Exclusão de responsabilidades .....61

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções deserviço!

Usar óculos de protecção!

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 61)!

Tipo do aparelho		Máquina de granularLST 803 VR LST 1503 VR
Largura de trabalho mm 55–130	40–92
Rotação de ponto morto rpm 80	0–2400	800–2400
Potência absorvida	W	1800	1200
Potência útil	W	1200	700
Admissão da ferramenta		M14	M14
Peso (sem cabo)	kg 7,2	5,9
Classe de protecção		II/☐	II/☐

Panorâmica da máquina

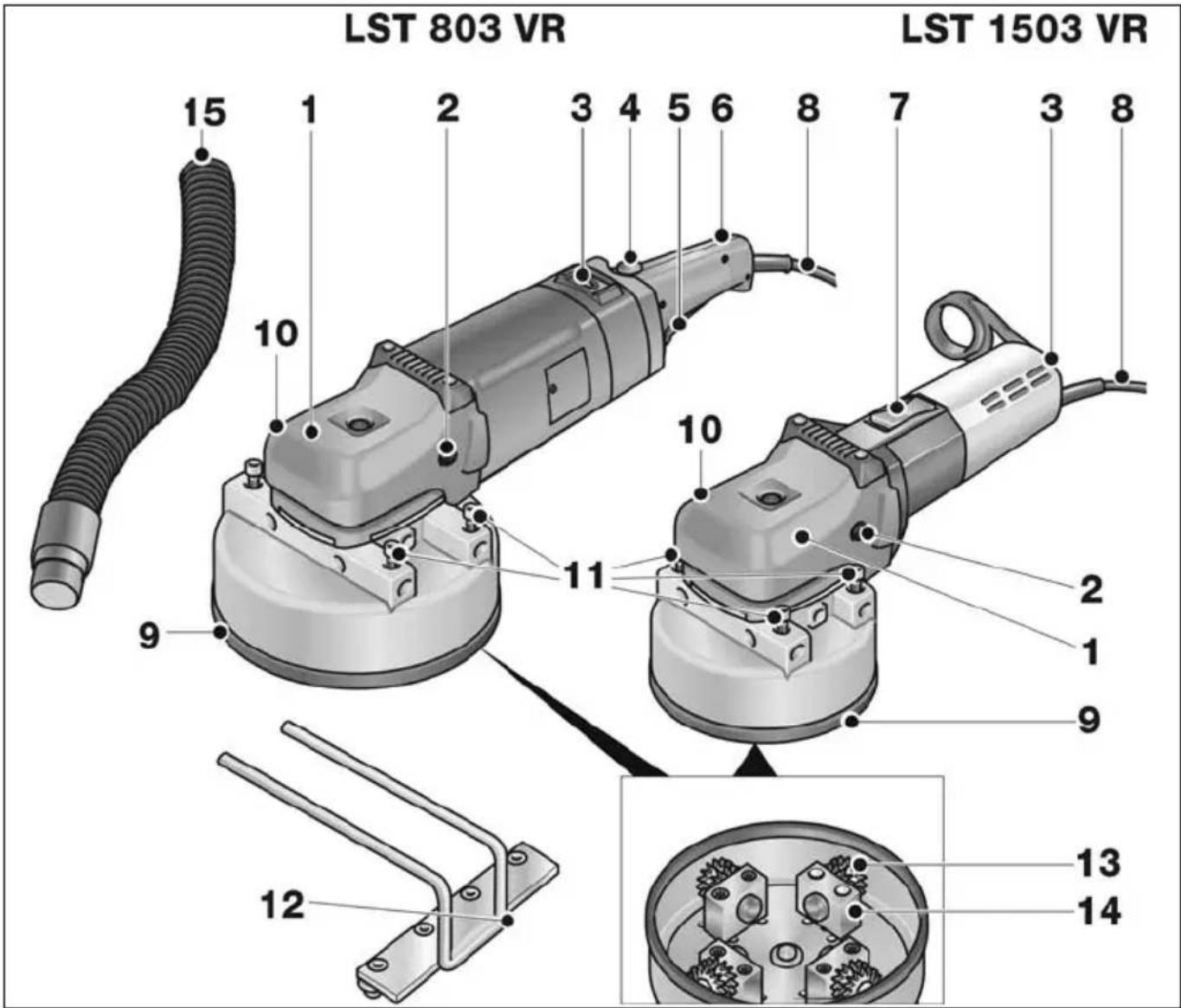

LST 803 VR LST 1503 VR 15 1 2 3 4 5 6 8 7 3 8 10 10 9 11 2 1 9 12 13 14

1 Cabeça da engrenagem com tampa do punho

Com saída de ar e seta indicadora do sentido das rotações.

2 Parafuso de fixação para a tampa do punho

3 Volante de ajuste para prévia selec- ção das rotações

4 Bloqueio de ligação (só para LST 803 VR)

5 Interruptor (só para LST 803 VR)

Para ligar e desligar a máquina.

6 Punho de cabo (só para LST 803 VR)

7 Interruptor basculante (só para LST 1503 VR)

Para ligar e desligar. Com posição de fecho para funcionamento contínuo.

8 Cabo de rede com 4,0 m e com ficha de ligação à rede

9 Cabeça de fresar

10 Bocal de ligação para aspiração de pó

11 Parafusos de fixação para batente montável

12 Batente montável

13 Rodinhas de metal duro

14 Apoios de mancal

15 Mangueira de aspiração

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade com:

• estas Instruções de serviço,
• as instruções gerais de segurança, parautilização com ferramentas eléctricas na documentação anexa (Textosn.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local deutilização.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com asregras técnicas de segurança em vigor. Noentanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

• de acordo com as disposições legais,
• em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

• para utilização profissional na indústria e artesanato,
• granular ou fresar superfícies de pedra com ferramentas disponibilizadas pelo fabricante para este aparelho,
• para utilização em escadas e em superfícies planas.

Indicações de segurança para máquinas de granular

AVISO!

Leia todas as indicações de segurança einstruções. A não observância das indicações de segurança e das instruções podem tercomo consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

■ Esta ferramenta eléctrica deve ser utilizada com o acessório correspondente como fresadora para saneamento.
Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho.
Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

■ Esta ferramenta eléctrica não é indicada para trabalhar com escovas de arame, polir, lixar com folhas de lixa, nem como rebarbadora para trabalhos de renovação ou de corte.

Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

- Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica.

Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.

A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica. Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferramenta eléctrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste.

Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos.

Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho.

Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.

Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.

O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

■ Manter o cabo de rede afastado de ferramentas em rotação.

Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.

■ Nunca pousar o aparelho antes da ferramenta estar completamente parada.

A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.

- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.

O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis.

Faíscas podem inflamar estes materiais.

- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.

A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc.

Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação.

Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe.

O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas.

Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.

O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentarse contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

Indicações de segurança especiais para fresar

• Não tratar superfícies que apresentem cofragens de aço descobertas. Perigo de contragolpe!
  ■ Ter atenção especial no tratamento de arestas, cantos e passagens extremas. Possibilidade de danos na cabeça de fresar ou nas rodas de fresar.
  Colocar a ferramenta eléctrica em funcionamento, só quando as rodas de fresar pude-rem rodar livremente.
• Utilizar somente cabeças e discos de fresar originais FLEX. Não utilizar quaisquer adaptadores nem peças de redução.

Outras indicações de segurança

• Utilizar somente cabos de extensão homologados para exteriores.
  Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
  Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos.

Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

• Nível de pressão acústica: 87 dB(A);
• Nível de potência acústica: 98 dB(A);
• Insegurança: K = 3 dB.

Valor global da vibração (ao granular placas de granito):

• Valor de emissão: a h = 6,2 m/s^2
• Insegurança: K = 1,5 m/s

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector paraos ouvidos.

Instruções de utilização

AVISO!

Antes de quaisquer trabalhos no aparelho, desligar a ficha da tomada.

Antes da colocação em funcionamento

Desembalar o aparelho e controlar, se o for- necimento está completo e se existem danos provocados pelo transporte.

Ligar e desligar

LST 803 VR

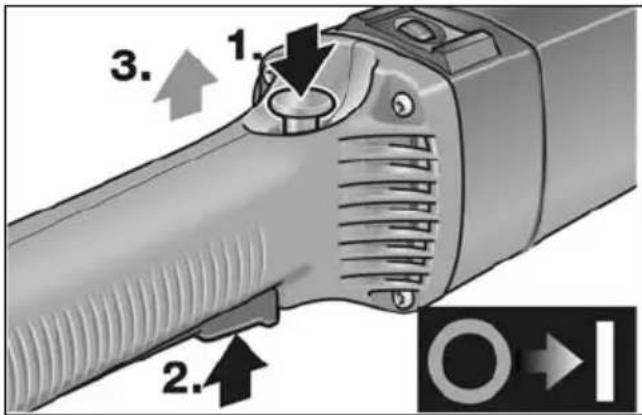

■ Premir e manter premido o bloqueio de ligação (1.).

1. 2. 3.

■ Pressionar o interruptor (2.) e libertar o bloqueio de ligação (3.).
Para desligar, soltar o bloqueio de ligação.

LST 1503 VR

Funcionamento curta sem engate:

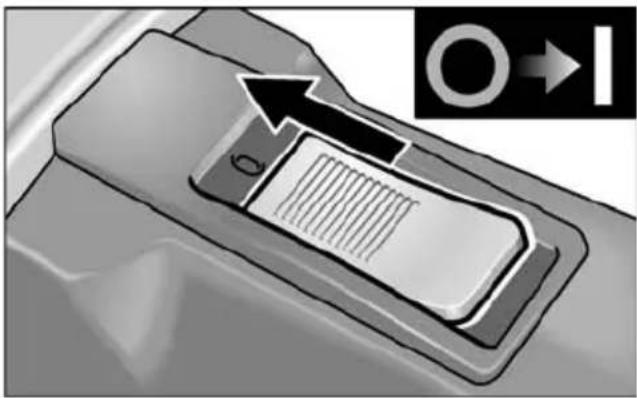

■ Deslocar o interruptor basculante para a frente e prendê-lo.
Para desligar, libertar o interruptor basculante.

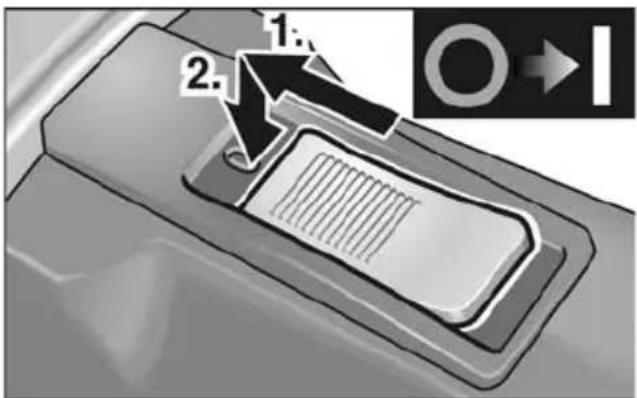

Funcionamento contínuo com engate:

1. 2.

■ Deslocar o interruptor basculante para a frente e engatá-lo, exercendo pressão na parte da frente.

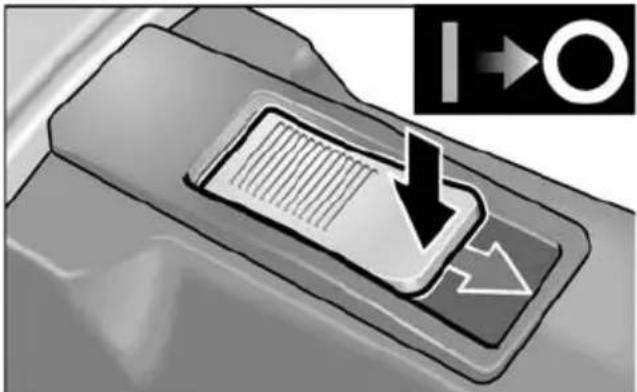

Para desligar, exercer pressão na parte de trás do interruptor.

Protecção contra sobrecarga

■ Em caso de sobrecarga, mesmo de duração extremamente curta, a protecção contra sobrecarga evita danos no motor, uma vez que o aparelho é desligado automaticamente.

Mais informações sobre os produtos do fabricante no site www.flex-tools.com.

Pré-selecção de rotações

+ 3 -

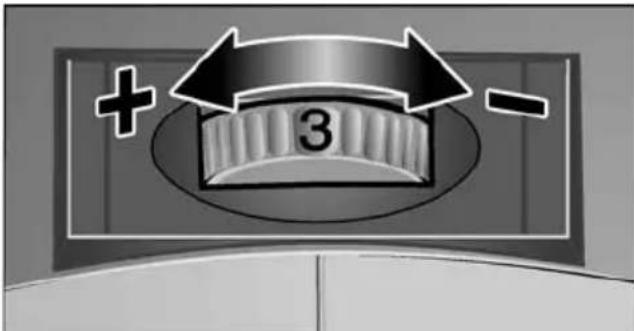

Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.
■ Accionando suavemente o interruptor, o aparelho vai aumentando a velocidade até atingir a rotação pré-seleccionada.
■ Trabalhar sempre com baixa rotação até ao máximo da fase 3.

i INDICAÇÃO

Em caso de sobrecarga ou sobreaquecimento em funcionamento contínuo, o aparelho reduz automaticamente a rotação até estar suficientemente frio.

Regular a largura de trabalho

É possível regular várias larguras de trabalho, em que os apoios de mancal com as rodinhas HM (=metal duro) são montados em diferentes posições.

■ Desligar a ficha da tomada.

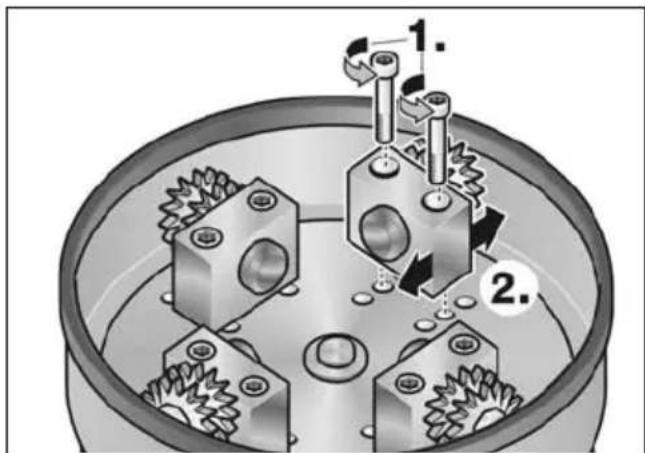

■ Desapertar os parafusos de fixação dos apoios de mancal (1.).

■ Montar os apoios de mancal na posição pretendida (2.).

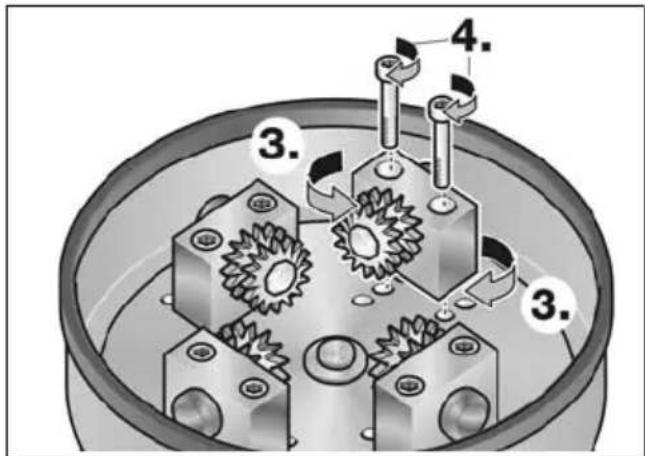

Alinhar as rodinhas HM para dentro ou para fora (3.), conforme a necessidade (só para LST 803 VR).
■ Voltar a apertar os parafusos de fixação dos apoios de mancal (4.).

Regular o batente montável

1. 3. 2. 2.

■ Se necessário, desapertar os parafusos de fixação (1.).
Inserir lateralmente o batente montável e regular para a largura de trabalho pretendida (2.).
■ Voltar a apertar os parafusos de fixação (3.).

Aspiração de pó

ATENÇÃO!

A máquina de granular, quando em funcionamento, tem que estar ligada a um aspirador depó. O sistema de aspiração tem que estar homologado para aspiração de pó de pedras. Para aspiração de poeiras particularmente prejudiciais à saúde, cancerígenas e secas, deve ser utilizado um aspirador especial devidamente homologado para o efeito. Em qualquer anomalia do sistema de aspiração, interromper imediatamente o trabalho edesligar o aparelho. Eliminar a anomalia, antes da voltar a trabalhar com o aparelho.

INDICAÇÃO

Recomenda-se a utilização de um aspirador de pó especial FLEX da classe M.

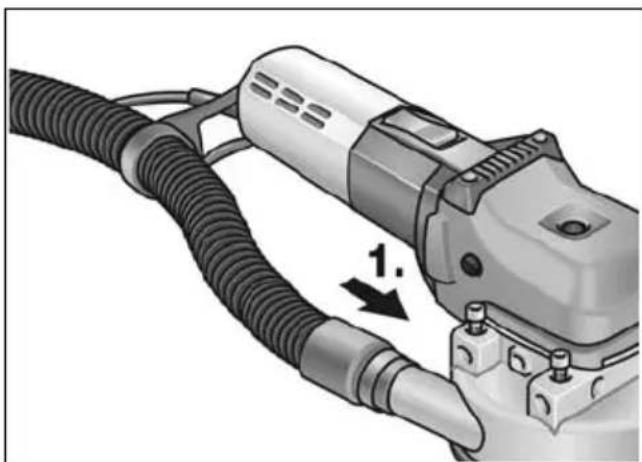

■ Puxar a mangueira existente no equipamento pelo terminal sem adaptador através do dispositivo de fixação e ligar ao bocal de ligação (1.). Controlar a fixação!
Ligar a mangueira do sistema de aspiração ao adaptador. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação! Em caso de necessidade, utilizar um adaptador adequado.

INDICAÇÃO

Se seu aspirador necessitar de um bocal deligação especial (ou seja, outro bocal de ligação diferente da medida de 32 mm/36 mm dos bocais de ligação normalizados, que faz parte do equipamento da sua ferramenta eléctrica), deverá contactar o seu fornecedor do aspirador para adquirir um adaptador adequado.

Indicações sobre trabalho

AVISO!

A cabeça de fresar não pode entrar em contacto com objectos afiados salientes.

Perigo de um contragolpe! Danos na cabeça de fresar.

Em caso de danos ou forte desgaste da cabeça de fresar, ela tem que ser imediata-mente substituída.

ATENÇÃO!

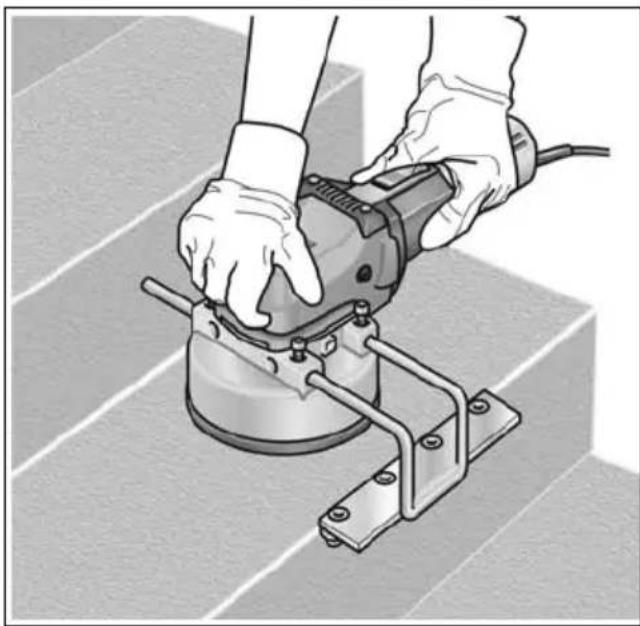

Segurar a ferramenta eléctrica sempre com asduas mãos!

1. Se necessário, regular a largura de trabalho.
2. Se necessário, regular o batente lateral.
3. Ligar o sistema de aspiração.
4. Ligar a ficha à tomada.
5. Executar um funcionamento de ensaio para verificar a fixação correcta da ferra- menta.

Ligar a ferramenta eléctrica (sem engrenar) e deixar funcionar durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.

1. Seleccionar a rotação necessária.
2. Ligar o sistema de aspiração.
3. Segurar a ferramenta eléctrica sempre com as duas mãos!

1. Ligar o aparelho.

2. Não deixar a ferramenta eléctrica funcionar demasiado tempo no mesmo local.
   ■ Executar sempre movimentos de curso uniformes.
   ■ Manter uma distância mínima de 1 cm em relação ao bordo do material a trabalhar.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha datomada.

Limpeza

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.

Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação.

Depois de se atingir o limite máximo de desgaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

i INDICAÇÃO

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças deoutros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento.

Com faíscas muito intensas das escovas de carvão, desligar imediatamente a ferramenta eléctrica. Entregar a ferramenta eléctrica para reparação numa oficina autorizada pelo fabricante.

Engrenagem

i INDICAÇÃO

Não desapertar os parafusos da cabeça deengrenagem.

Se esta indicação não forrespeitada, expiram as obrigações degarantia do fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem serinutilizados, retirando-lhes os cabos deligação à rede.

Só para os países da UE

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

i INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em

«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud
