BEDIENUNGSANLEITUNG LST 1503 VR Flex

de Originalbetriebsanleitung 3

en Original operating instructions 13

Zu Ihrer Sicherheit .... 5

Geräusch und Vibration 8

Gebrauchsanweisung 8

Arbeitshinweise 11

Wartung und Pflege 11

Entsorgungshinweise 12

C€-Konformität 12

Haftungsausschluss 12

Verwendete Symbole

Flex LST 1503 VR - Verwendete Symbole - 1

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

Flex LST 1503 VR - WARNUNG! - 1

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

Flex LST 1503 VR - VORSICHT! - 1

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Flex LST 1503 VR - Symbole am Gerät - 1

Vor Inbetriebnahme

Bedienungsanleitung lesen!

Flex LST 1503 VR - Symbole am Gerät - 2

Augenschutz tragen!

Flex LST 1503 VR - Symbole am Gerät - 3

Entsorgungshinweis für das

Altgerät (siehe Seite 12)!

Technische Daten

GerätetypStockmaschineLST 803 VR LST 1503 VR
Arbeitsbreite mm 55–130 40–92
Leerlaufdrehzahl U/min 800–2400800–2400
Leistungsaufnahme W1800 1200
LeistungsabgabeW1200700
WerkzeugaufnahmeM14M14
Gewicht (ohne Kabel)kg 7,25,9
SchutzklasseII/☐II/☐

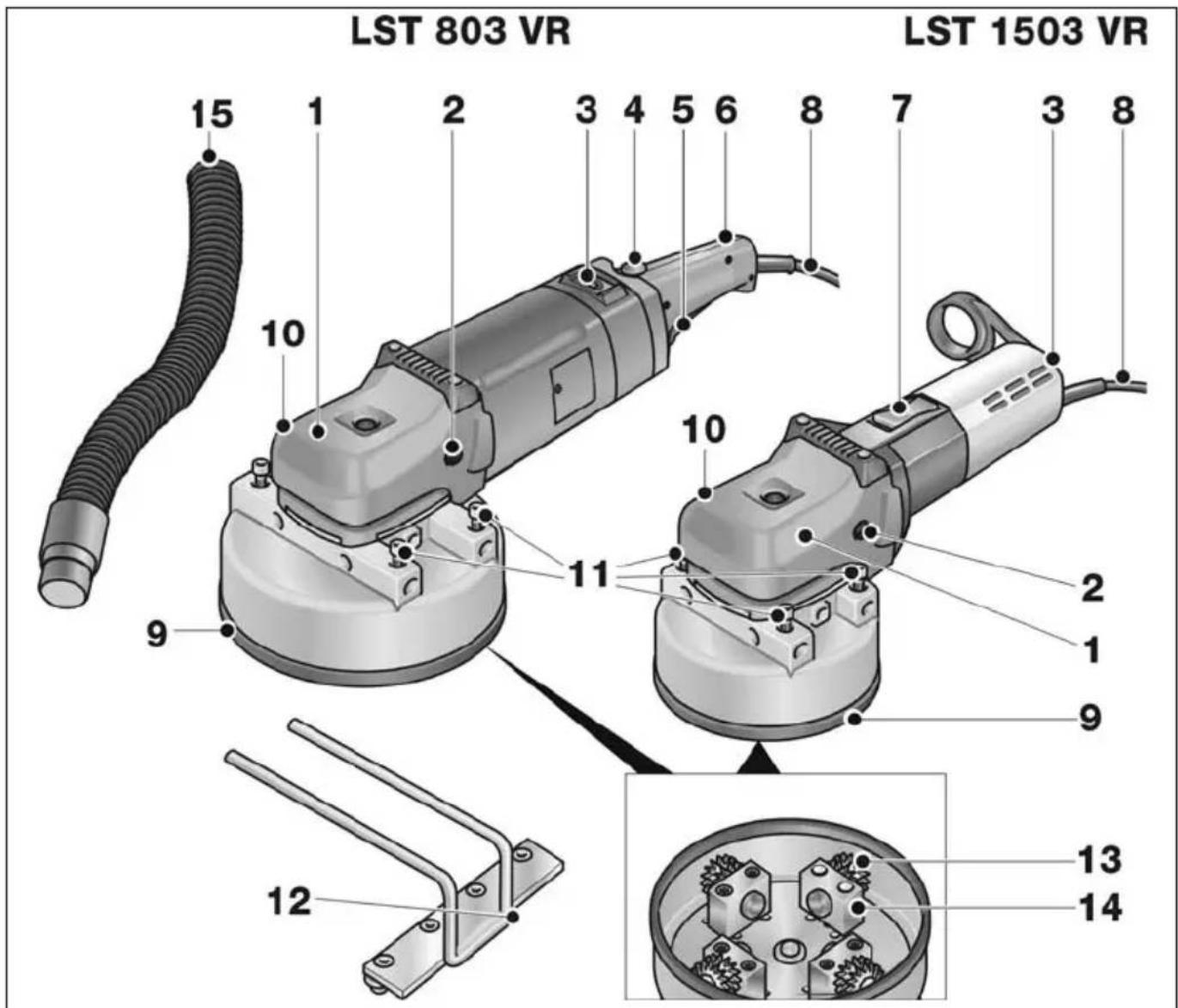

Auf einen Blick

Flex LST 1503 VR - Auf einen Blick - 1

text_image LST 803 VR LST 1503 VR 15 1 2 3 4 5 6 8 7 3 8 10 10 9 11 2 1 9 12 13 14

1 Getriebekopf mit Griffhaube Mit Luftaustritt und Drehrichtungspfeil.
2 Befestigungsschraube für Griffhaube
3 Stellrad für Drehzahlvorwahl
4 Einschaltsperre (nur LST 803 VR)
5 Schalter (nur LST 803 VR) Zum Ein- und Ausschalten.

6 S t (niur LSET 803 VR)g r i

7 Schalterwippe (nur LST 1503 VR) Zum Ein- und Ausschalten. Mit Raststellung für Dauerbetrieb.

8 Netzkabel 4,0 m mit Netzstecker 9 F r ä s k o p f

10 Anschlussstutzen für Staubabsaugung
11 Befestigungsschrauben für montierbaren Anschlag
12 Montierbarer Anschlag
13 Hartmetall-Rädchen
14 Lagerböcke
15 Absaugschlauch

Zu Ihrer Sicherheit

Flex LST 1503 VR - Zu Ihrer Sicherheit - 1

WARNUNG!

Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.:315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. DasElektrowerkzeug ist nur zu benutzen

  • für die bestimmungsgemäße Verwendung,
    – in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Diese Stockmaschine ist bestimmt

  • für den gewerblichen Einsatz in Industrie und Handwerk,
  • zum Aufrauen bzw. Fräsen von Steinoberflächen mit Werkzeugen, die vom Hersteller für dieses Gerät angeboten werden,
    – zum Einsatz im Treppenbereich und für Flächen.

Sicherheitshinweise für Stockmaschinen

Flex LST 1503 VR - Sicherheitshinweise für Stockmaschinen - 1

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Dieses Elektrowerkzeug ist mit dem entsprechenden Zubehör zu verwenden als Sanierungsfräse. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten.
Wenn Sie die folgenden Anweisungen nicht beachten. kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

■ Dieses Elektrowerkzeug ist nicht geeignet zum Arbeiten mit Drahtbürsten, Polieren, Sandpapierschleifen, Renovierungsschleifen und Trennschleifen.

Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

■ Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde.

Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

■ Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

■ Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

■ Schleifscheiben, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

■ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.

Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

■ Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält.

Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

■ Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann.

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.

Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.

■ Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist.

Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

■ Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen.

Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

■ Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs.

Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

■ Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern.

Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

■ Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.

Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge.

Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

■ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.

Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

■ Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

Besondere Sicherheitshinweise zum Fräsen

■ Keine Flächen mit freiliegenden Stahlarmierungen bearbeiten. Rückschlaggefahr!
■ Besondere Vorsicht bei der Bearbeitung von Ecken, Kanten und extremen Übergängen. Schäden am Fräskopf bzw. den Fräsrädern möglich.
■ Elektrowerkzeug nur in Betrieb nehmen, wenn die Fräsräder sich frei drehen können.
■ Nur Original-FLEX-Fräsköpfe und Fräsräder verwenden. Keine Adapter oder Reduzierstücke verwenden.

Weitere Sicherheitshinweise

■ Nur für den Außenbereich zugelassene Verlängerungskabel verwenden.
Das Abschleifen von Bleifarben wird nicht empfohlen. Das Entfernen von Bleifarben sollte nur vom Fachmann unternommen werden.
■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Schutzmaßnahmen treffen, wenn gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Staubschutzmaske tragen. Absauganlagen verwenden.

Flex LST 1503 VR - Weitere Sicherheitshinweise - 1

SACHSCHÄDEN!

■ Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

  • Schalldruckpegel:
  • Schallleistungspegel:
  • Unsicherheit:

Schwingungsgesamtwert (beim Aufrauen von Granitplatten):

- Emissionswert: h = 6,2 m ^2 s - Unsicherheit:

98

Flex LST 1503 VR - Geräusch und Vibration - 1

WARNUNG!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

Flex LST 1503 VR - WARNUNG! - 1

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Flex LST 1503 VR - HINWEIS - 1

VORSIGHT,

Bei einem Gehalldruck über 85 dB(A)

Gehörschutz tragen. = 3

Gebrauchsanweisung

= 1,5

Flex LST 1503 VR - Gebrauchsanweisung - 1

WARNUNG!

Vor allen Arbeiten am Gerät den Netzstecker ziehen.

Vor der Inbetriebnahme

Gerät auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

Ein- und Ausschalten

LST 803 VR

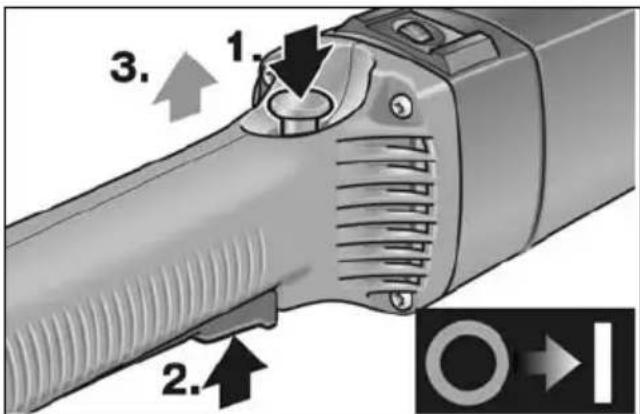

■ Einschaltsperre drücken und festhalten (1.).

Flex LST 1503 VR - LST 803 VR - 1

text_image 1. 2. 3.

■ Schalter drücken (2.) und Einschaltsperre loslassen (3.).
■ Zum Ausschalten Schalter loslassen.

LST 1503 VR

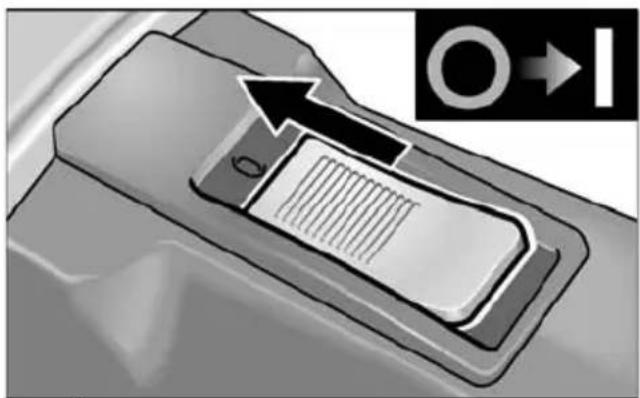

Kurzzeitbetrieb ohne Einrasten:

Flex LST 1503 VR - Kurzzeitbetrieb ohne Einrasten: - 1

■ Schalterwippe nach vorn schieben und festhalten.
■ Zum Ausschalten Schalterwippe loslassen.

Dauerbetrieb mit Einrasten:

Flex LST 1503 VR - Dauerbetrieb mit Einrasten: - 1

text_image 1. 2.

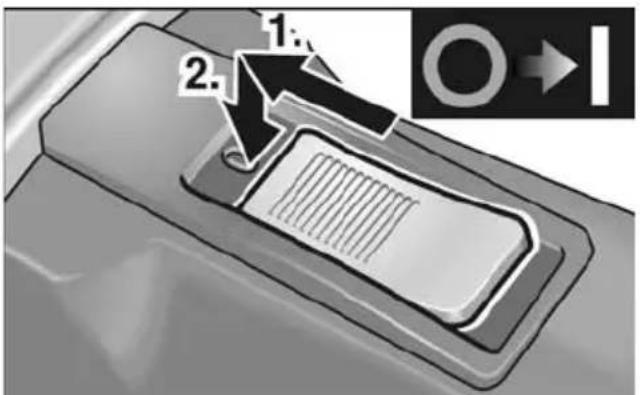

■ Schalterwippe nach vorn schieben und durch Druck auf vorderes Ende einrasten.

Flex LST 1503 VR - Dauerbetrieb mit Einrasten: - 2

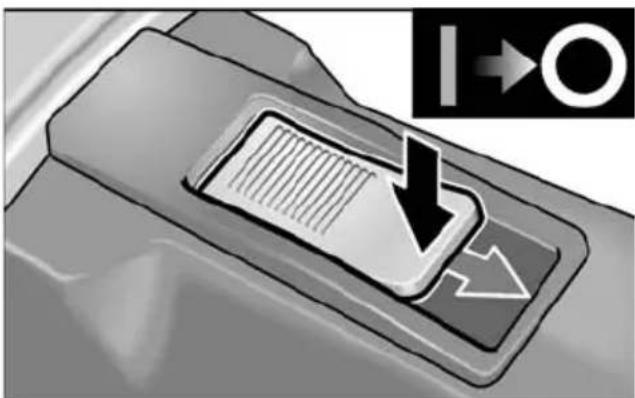

■ Zum Ausschalten Schalterwippe durch Druck auf hinteres Ende entriegeln.

Überlastschutz

■ Bei extremer kurzzeitiger Überlast verhindert der Überlastschutz Schäden am Motor, indem er das Gerät automatisch ausschaltet.

Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com.

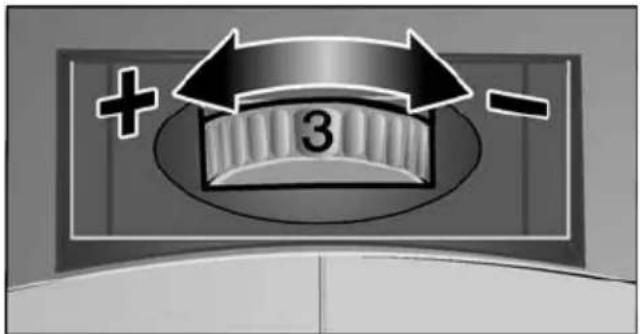

Drehzahlvorwahl

Flex LST 1503 VR - Drehzahlvorwahl - 1

text_image + 3 -

■ Zum Einstellen der Arbeitsdrehzahl das Stellrad auf den gewünschten Wert stellen.
■ Durch gefühlvolles Betätigen des Schalters wird das Gerät bis zu der vorgewählten Drehzahl hochgefahren.
■ Stets im unteren Drehzahlbereich bis maximal Stufe 3 arbeiten.

i HINWEIS

Bei Überlastung oder Überhitzung im Dauerbetrieb reduziert das Gerät die Drehzahl automatisch, bis das Gerät ausreichend abgekühlt ist.

Arbeitsbreite einstellen

Unterschiedliche Arbeitsbreiten lassen sich einstellen, indem die Lagerböcke mit den HM-Rädchen in verschiedenen Positionen montiert werden.

■ Netzstecker ziehen.

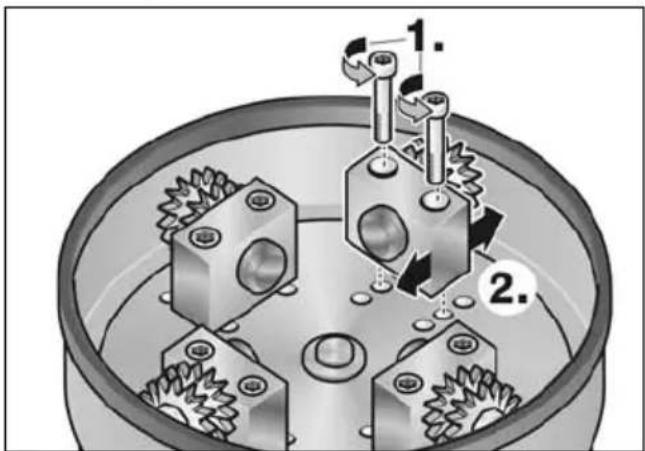

■ Befestigungsschrauben der Lagerböcke lösen (1.).

Flex LST 1503 VR - Arbeitsbreite einstellen - 1

■ Lagerböcke in der gewünschten Position montieren (2.).

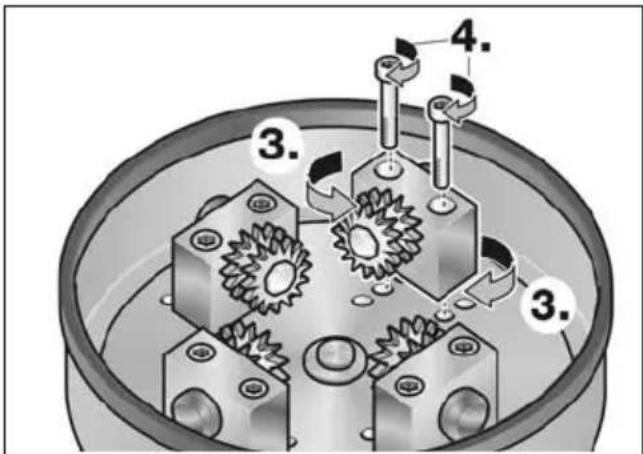

■ Die HM-Rädchen dabei je nach Bedarf nach innen oder nach außen ausrichten (3.) (nur LST 803 VR).
■ Befestigungsschrauben der Lagerböcke wieder anziehen (4.).

Flex LST 1503 VR - Arbeitsbreite einstellen - 2

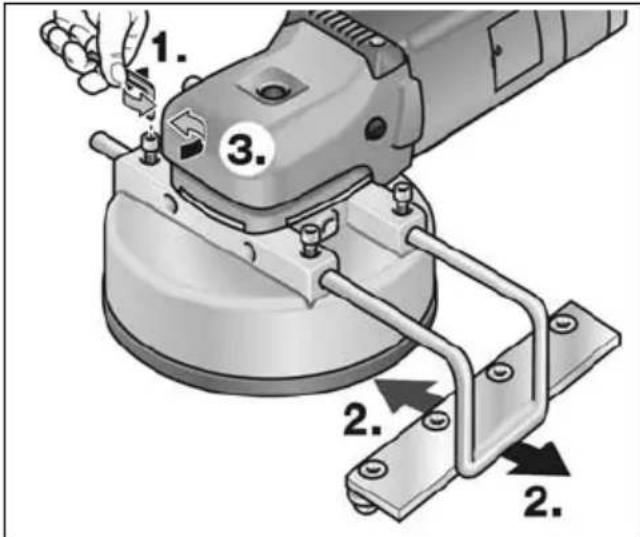

Montierbaren Anschlag einstellen
Flex LST 1503 VR - Arbeitsbreite einstellen - 3

text_image 1. 3. 2. 2.

■ Ggf. Befestigungsschrauben lösen (1.).
■ Den montierbaren Anschlag seitlich einschieben und auf die gewünschte Arbeitsbreite einstellen (2.).
■ Befestigungschrauben wieder anziehen (3.).

Staubabsaugung

Flex LST 1503 VR - Staubabsaugung - 1

VORSICHT!

Die Stockmaschine muss beim Betrieb an eine Staubabsaugung angeschlossen werden. Die Absauganlage muss zum Absaugen von Gesteinsstaub zugelassen sein.

Zum Absaugen von besonders gesund- heitsgefährdenden, krebserregenden, trockenen Stäuben ist ein dafür zugelassener Spezialsauger zu verwenden. Bei jeder Störung der Absauganlage die Arbeit sofort abbrechen, Gerät ausschalten. Störung vor Wiederinbetriebnahme beseitigen.

Flex LST 1503 VR - VORSICHT! - 1

HINWEIS

Die Verwendung eines FLEX Spezialsaugers der KlasseM wird empfohlen.

Flex LST 1503 VR - HINWEIS - 1

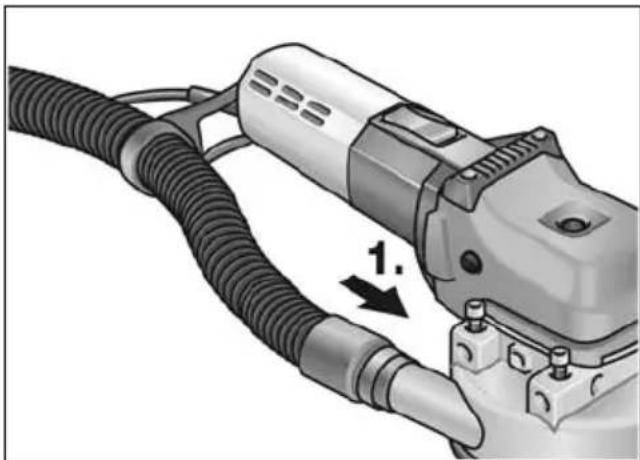

■ Den im Lieferumfang enthaltenen Schlauch mit dem Ende ohne Adapter durch die Schlauchhalterung ziehen, und am Anschlussstutzen anschließen (1.). Befestigung kontrollieren!
Absaugschlauch der Absauganlage am Adapter anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen.

Flex LST 1503 VR - HINWEIS - 2

HINWEIS

Sollte Ihr Staubsauger einen speziellen Anschlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/36mm-Standardanschlussstutzen, der zum Lieferumfang des Elektrowerkzeugs gehört), setzen Sie sich mit Ihrem Staubsauger-Lieferanten in Verbindung, umden geeigneten Adapter zu besorgen.

Arbeitshinweise

Flex LST 1503 VR - Arbeitshinweise - 1

WARNUNG!

Der Fräskopf darf nicht mit scharfen herausragenden Gegenständen in Kontakt kommen. Gefahr eines Rückschlags! Schäden am Fräskopf. Bei Beschädigungen oder starker Abnutzung des Fräskopfs diesen unbedingt austauschen.

Flex LST 1503 VR - WARNUNG! - 1

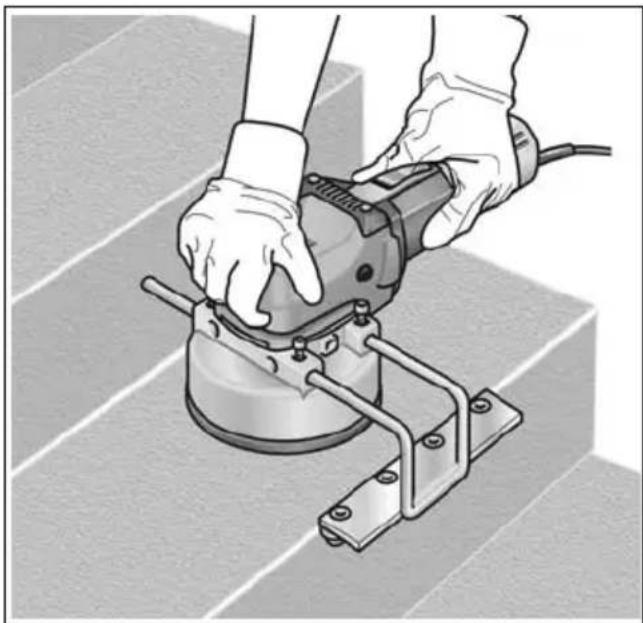

VORSICHT!

Das Elektrowerkzeug immer mit beiden Händen festhalten!

  1. Ggf. Arbeitsbreite einstellen.
  2. Ggf. seitlichen Anschlag einstellen.
  3. Absauganlage anschließen.
  4. Netzstecker einstecken.
  5. Probelauf zur Überprüfung der korrekten Befestigung des Werkzeugs durchführen. Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren.
  6. Benötigte Drehzahl einstellen.
  7. Absauganlage einschalten.
  8. Das Elektrowerkzeug immer mit beiden Händen festhalten.

Flex LST 1503 VR - VORSICHT! - 1

■ Das Elektrowerkzeug nicht zu lange auf einer Stelle laufen lassen.
■ Stets gleichmäßige Hubbewegungen ausführen.
■ Einen Mindestabstand von 1 cm zum Rand des bearbeiteten Materials einhalten.

Wartung und Pflege

Flex LST 1503 VR - Wartung und Pflege - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.

Reinigung

Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.

Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

Kohlenbürsten

Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet.

Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet.

Flex LST 1503 VR - Kohlenbürsten - 1

HINWEIS

Zum Austausch nur Originalteile des Herstellers verwenden.

Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Durch die hinteren Luftteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden.

Bei starkem Kohlenfeuer das Elektrowerkzeug sofort ausschalten. Elektrowerkzeug an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.

Getriebe

Flex LST 1503 VR - Getriebe - 1

HINWEIS

Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

Flex LST 1503 VR - Entsorgungshinweise - 1

WARNUNG!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Flex LST 1503 VR - WARNUNG! - 1

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Flex LST 1503 VR - WARNUNG! - 2

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

CE-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG.

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - CE-Konformität - 1

Flex LST 1503 VR - CE-Konformität - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Contents - 1

Flex LST 1503 VR - Contents - 2

text_image Bolts - y

Manager Research &

Development (R & D)

29.05.2015

Klaus Peter WeinperEckhard F

Head of Quality

Department (QD)

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Contents - 3

Flex LST 1503 VR - Contents - 4

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Contents - 5

Flex LST 1503 VR - Contents - 6

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Contents - 7

Flex LST 1503 VR - Contents - 8

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technische gegevens 62

In één oogopslag 63

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Contents - 9

Flex LST 1503 VR - Contents - 10

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Ansvarsudelukkelse - 1

text_image Rihle Bhat Q - r

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvar

2014/30/EU (alkaen 20.04.2016),

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Ansvar - 1

Flex LST 1503 VR - Ansvar - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Αποκλεισμός ευθύνης

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Αποκλεισμός ευθύνης - 1

Flex LST 1503 VR - Αποκλεισμός ευθύνης - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Αποκλεισμός ευθύνης - 3

Flex LST 1503 VR - Αποκλεισμός ευθύνης - 4

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Felelősség kizárása

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Felelősség kizárása - 1

Flex LST 1503 VR - Felelősség kizárása - 2

text_image Bolts -1

Manager Research &

Development (R & D)

Klaus Peter WeinperEckhard F

Head of Quality

Department (QD)

29.05.2015; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Felelősség kizárása - 3

Flex LST 1503 VR - Felelősség kizárása - 4

text_image Buloue -1

Manager Research &

Development (R & D)

Klaus Peter WeinperEckhard F

Head of Quality

Department (QD)

29.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Felelősség kizárása - 5

Flex LST 1503 VR - Felelősség kizárása - 6

text_image Bikks -2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Felelősség kizárása - 7

Flex LST 1503 VR - Felelősség kizárása - 8

text_image Bolts -1

Manager Research &

Development (R & D)

Klaus Peter WeinperEckhard F

Head of Quality

Department (QD)

29.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex LST 1503 VR - Felelősség kizárása - 9

Flex LST 1503 VR - Felelősség kizárása - 10

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Исключение

ответственности

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. +49 (0) 7144 828-0

Fax +49 (0) 7144 25899

info@flex-tools.com

www.flex-tools.com

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Flex

Modell : LST 1503 VR

Kategorie : Bohrmaschine
