KÄYTTÖOHJE LST 1503 VR Flex

fi Alkuperäinen käyttöohjekirja 99

Käytetyt symbolit 99

Tekniset tiedot 99

Kuva koneesta 100

Turvallisuusasiaa 101

Huolto ja hoito ..... 107

Kierrätysohjeita 108

C€-Vaatimustenmukaisuus 108

Vastuun poissulkeminen 108

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeennoudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin jatärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 108)!

Tekniset tiedot

Konetyyppi		KarhenninLST 803 VR LST 1503 VR
Työskentelyleveys mm 55–130 40–92
Kierrosluku ilman kuormitusta r/min 800–2400 800–2400
Ottoteho W 1800		1200
Antoteho	W	1200	700
Työkalun kiinnitys		M14	M14
Paino (ilman johtoa)	kg 7,2	5,9
Suojausluokka		II/☐	II/☐

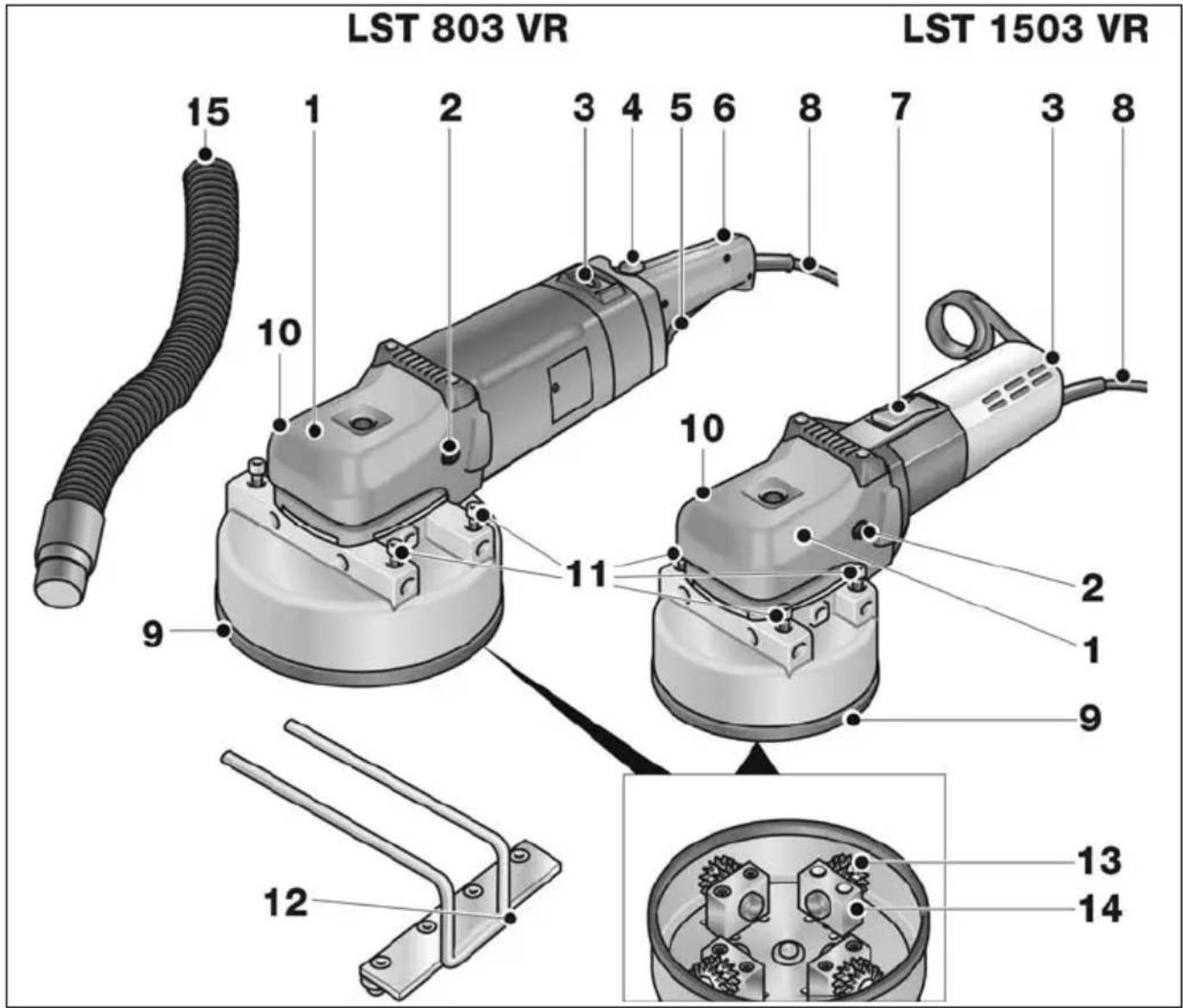

Kuva koneesta

LST 803 VR LST 1503 VR 15 1 2 3 4 5 6 8 7 3 8 10 10 9 11 2 1 9 12 13 14

1 Vaihteistopää ja vaihteistosuoja Ilman ulostulo ja pyörimissuunnan nuoli.
2 Vaihteistosuojan kiinnitysruuvi
3 Säätöpyörä kierrosnopeuden valitsemiseen
4 Käynnistysvarmistin (vain LST 803 VR)
5 K ä y (vain bST 803 VB) t Koneen käynnistämiseen ja pysäyttämiseen.
6 Takakahva (vain LST 803 VR)

7 Käynnistyskytkin (vain LST 1503 VR) Käynnistämiseen ja pysäyttämiseen. Lukitusasento jatkuvaan käyttöön.

8 Verkkojohto 4,0 m ja pistotulppa
9 Jyrsinpään
10 Liitäntä pölynimurille
11 Vasteen kiinnitysruuvit
12 Vaste k y t k i n
13 Kovametalliterä
14 Laakeripukki
15 Imuletku

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä jatoimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleisetturvallisuusohjeet« oheisessa vihkosessa (dokumentti-nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet jatyösujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästähuolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

- määräystenmukaiseen käyttötarkoitukseen,

– sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Karhennin on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpa- joissa,
• kivipintojen karhentamiseen ja jyrsintään valmistajan tälle koneelle tarjoamilla työkaluilla,
  – käytettäväksi porrasalueilla ja pintojen työstöön.

Karhentimia koskevat turvallisuus- ohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytäkaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Tätä sähkötyökalua tulee käyttää vastaavan tarvikkeen kanssa saneerausjyrsimenä. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana.

Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.

■ Kyseinen sähkötyökalu ei sovellu työskentelyyn teräsharjoilla, kiillottamiseen, hiekkapaperihiontaan, hiontaan remonttitöissä tai katkaisuhiontaan.

Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.

- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle.

Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.

Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus.

Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.

■ Vaihtotyökalun ulkohalkaisijan ja pak-suuden tulee vastata sähkötyökalun mittatietoja.

Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.

■ Hiomalaikan, hiomalautasen tai muun hiomatarvikkeen tulee sopia tarkasti sähkötyökalun hiomakaraan.

Vaihtotyökalut, jotka eivät sovi tarkasti sähkötyökalun hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen.

■ Älä käytä vioittuneita vaihtotyökaluja.

Tarkista aina ennen koneen käyttöä, ettei vaihtotyökalussa ole säröjä tai halkeamia ja ettei hiomalaikka ole kulunut. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto.

Käytä vain hyväkuntoisia ja ehjiä vaihtotyökaluja. Kun olet tarkistanut ja asenta-nut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja var-mista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan.

Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.

Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiuk-kasilta.

Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä.

Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly.

Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.

■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta.

Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.

Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon.

Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

■ Pidä verkkojohto poissa pyörivistä vaihtotyökaluista.

Jos menetät koneen hallinnan, verkkojohto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.

- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt.

Pyörivä vaihtotyökalu saattaa koskettaa las-kualustaa, jolloin voit menettää sähkötyökalun hallinnan.

- Älä kanna koskaan käynnissä olevaa sähkötyökalua.

Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.

■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot.

Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.

- Älä käytä sähkötyökalua palavien materiaalien lähellä.

Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.

- Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä.

Veden tai jonkin muun nestemäisen jäähdy- tysaineen käyttö voi aiheuttaa sähköiskun.

Takapotku ja siihen liittyvät turvallisuusohjeet

Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen. Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan. Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun. Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskohdassa. Tällöin hiomalaikat saattavat myös murtua. Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö vääärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.

• Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat.
  Mikäli mahdollista, käytä aina lisäkahvaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin.
  Koneen käyttäjä pystyy hallitsemaan takapot-kun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.

- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle.

Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.

■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa.

Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hiomalaikan liike jumittumiskohdassa.

■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella.

Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen.

Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.

Erityiset jyrsintää koskevat turvallisuusohjeet

• Älä työstä alueita, joissa on vapaana olevia teräsraudoitteita. Takapotkun vaara!
  Noudata erityistä varovaisuutta työstet-täessä kulmia, reunoja ja äärimmäisiä ylimenoja. Jyrsinpää ja/tai jyrsinterät saattavat vaurioitua.
  ■ Ota sähkötyökalu käyttöön vain, kun jyrsinterät pystyvät pyörimään vapaasti.
  Käytä vain alkuperäisiä FLEX jyrsinpäitä ja jyrsinteriä. Älä käytä adapteria tai supistuskappaletta.

Muita turvallisuusohjeita

Käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.
Lyijypitoisten maalien hiontaa ei suositella. Lyijypitoiset maalit saa poistaa vain alan ammattimies.
- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineïta (esim. asbestia). Ryhdy tarvittaviin varotoimiiin, jos työssä voi muodostua terveydelle haitallista, palavaa tai räjähdysaltista pölyä. Käytä hengityssuojainta. Käytä pölynimujärjestelmää.

ESINEVAHINGOT!

■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

- Äänenpainetaso: - Äänitehotaso:

- Epävarmuus: K = 3 dB.

Tärinän kokonaisarvo (graniittilaattoja karhen- nettaessa):

- Päästöarvo: h = 6,2 m/s^2 a - Epävarmuus: K = 1,5 m/s

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

VAROITUS!

Irrota pistotulppa pistorasiasta aina ennen 87 koneeseen kohdistavia töitä. 98 dB(A);

Ennen käyttöönottoa

Ota kone pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Käynnistys ja pysäytys

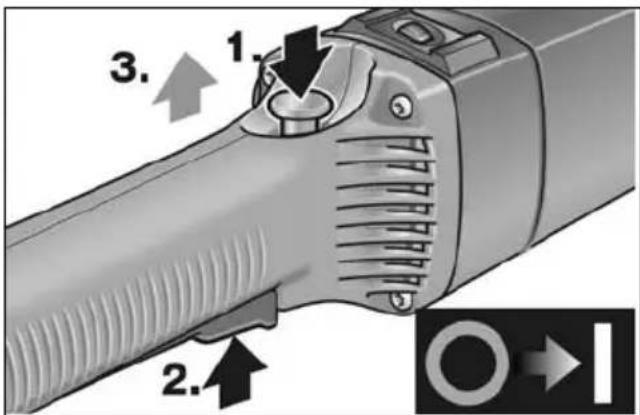

LST 803 VR

■ Paina käynnistysvarmistinta ja pidä painettuna (1.).

1. 2. 3.

■ Paina käynnistyskytkintä (2.) ja päästä käynnistysvarmistin irti (3.).

■ Pysäytä kone päästämällä käynnistyskytkin irti.

LST 1503 VR

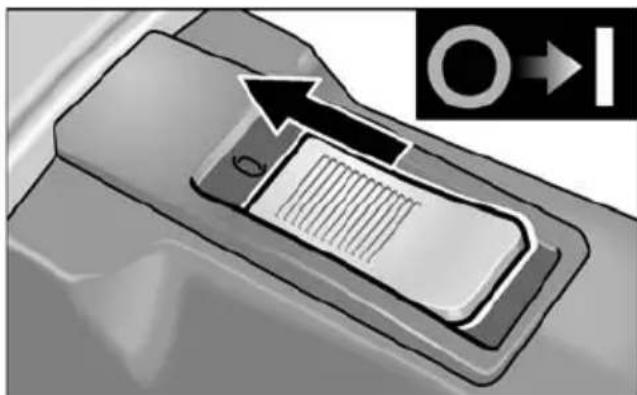

Lyhytaikainen käyttö ilman lukitustoimintoa:

■ Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

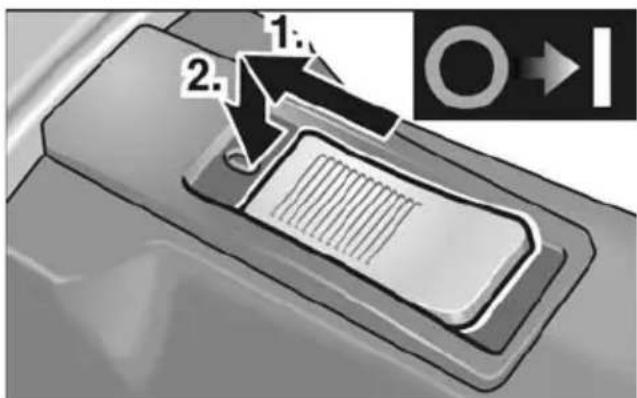

Pitempi työjakso lukitustoiminnolla:

1. 2.

Työnnä käynnistyskytkin eteen ja lukitse se painamalla kytkimen etuosasta.

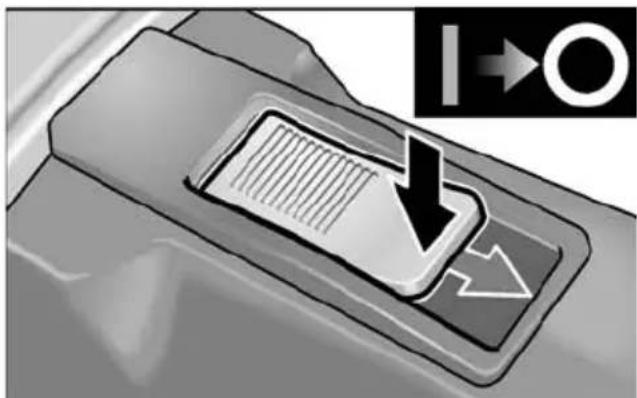

Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.

Ylikuormitussuoja

Ylikuormitussuoja estää hetkellisessä ylikuormituksessa moottorivauriot kytkemällä koneen automaattisesti pois päältä.

Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.

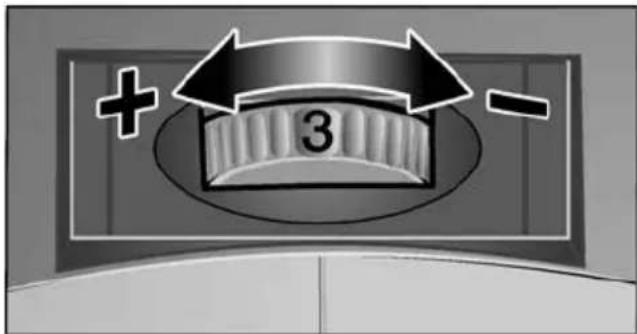

Kierrosnopeuden valinta

+ 3 -

Valitse työhön sopiva kierrosnopeus asettamalla säätöpyörä tarvittavan nopeuden kohdalle.
Käynnistä kone valitulle kierrosnopeudelle painaen kytkintä tarpeen mukaan.
Työskentele aina alhaisella kierrosalueella enintään nopeudella 3.

i OHJE

Koneen ylikuormittuessa tai ylikuumetessa pitemmän työjakson aikana kierrosnopeus alenee automaattisesti, kunnes kone on jäähtynyt riittävästi.

Työskentelyleveyden säätö

Työskentelyleveyden voi säätää muuttamalla kovametalliterillä varustettujen laakeripukkien asentoa.

■ Irrota pistotulppa pistorasiasta.

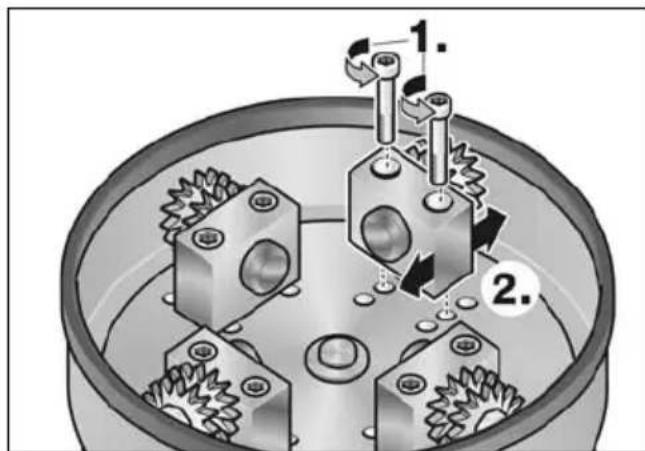

■ Avaa laakeripukkien kiinnitysruuvit (1.).

1. 2.

Kiinnitä laakeripukit tarvittavaan asen- toon (2.).

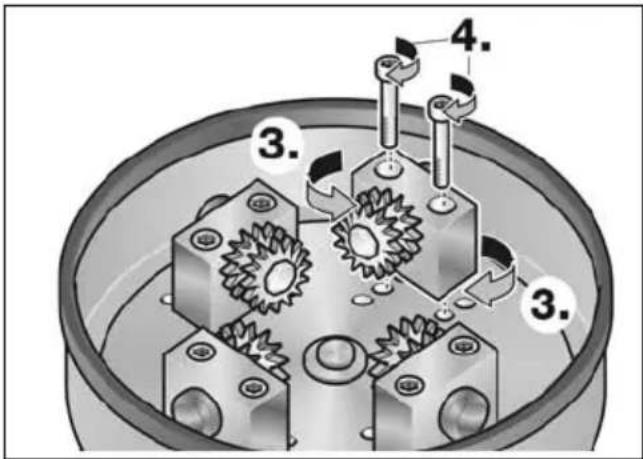

Kohdista samalla kovametalliterät tarvittaessa sisään- tai ulospäin (3.) (vain LST 803 VR).

■ Kiristä laakeripukkien kiinnitysruuvit (4.).

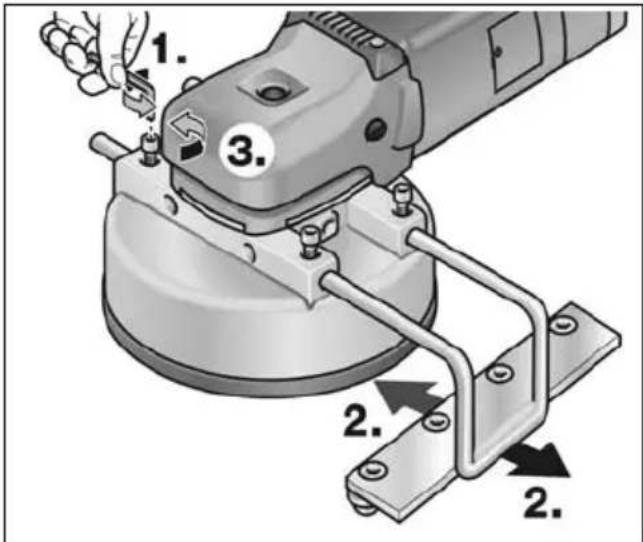

Koneeseen asennettavan vasteen säätö

1. 3. 2. 2.

■ Avaa tarvittaessa kiinnitysruuvit (1.).
■ Työnnä vaste paikalleen sivukautta ja säädä tarvittava työskentelyleveys (2.).
■ Kiristä kiinnitysruuvit (3.).

Pölynpoisto

VARO!

Käytön aikana karhennin on kytkettävä pölynpoistojärjestelmään.

Pölynpoistojärjestelmän tulee olla hyväksytty kivipölyn imurointiin.

Terveydelle vaarallisen, syöpää aiheuttavan tai erittäin kuivan pölyn poistoon on käytettävä tarkoitukseen hyväksyttyä erikoisimuria.

Jos pölynpoistojärjestelmään tulee häiriö, lopeta työskentely heti ja sammuta kone. Korjaa vika, ennen kuin käytät konetta uudelleen.

i OHJE

Suositus: käytä FLEX erikoisimuria, M-luokka.

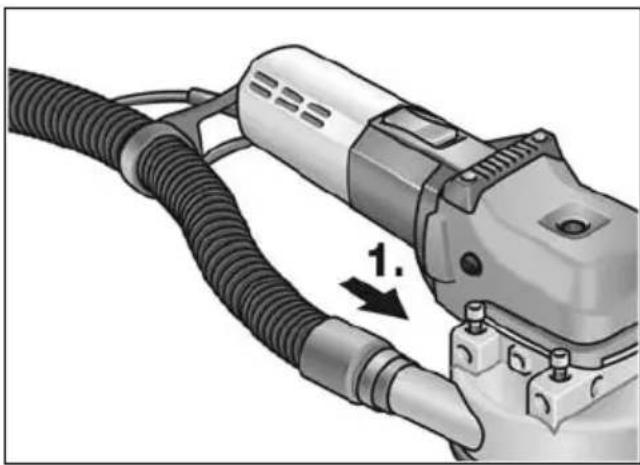

Vedä koneen mukana tulevan letkun pää ilman adapteria letkunpidikkeen läpi ja kiinnitä liitoskappaleeseen (1.). Tarkista kiinnitys!
Kiinnitä imurin imuletku adapteriin. Noudata imurin käyttöohjeita! Tarkista kiinnitys! Käytä tarvittaessa sopivaa adapteria.

i OHJE

Jos imurissa tarvitaan erityinen liitoskappale (ts. erilainen kuin sähkötyökalussa vakiovarusteenä oleva 32 mm/36 mm liitoskappale), hanki sopiva adapteri imurin toimittajalta.

Työohjeita

VAROITUS!

Jyrsinpää ei saa osua teräviin ulospistäviin esineisiin. Takapotkun riski!

Jyrsinpääsaattaa vaurioitua.

Jos jyrsinpää vaurioituu tai kuluu liikaa, vaihda sen tilalle välittömästi uusi.

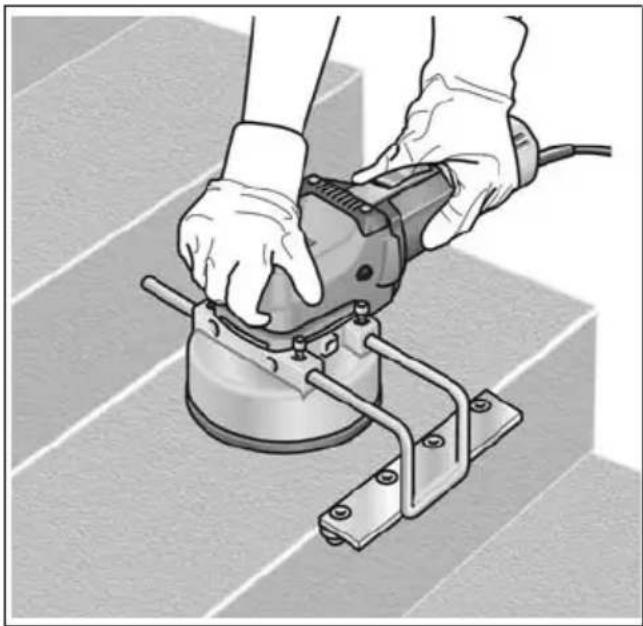

VARO!

Pidä sähkötyökalusta aina kiinni molemmin käsin!

1. Säädä tarvittaessa työskentelyleveys.
2. Säädä tarvittaessa sivulle kiinnitetty vaste.
3. Liitä imuri.
4. Kytke verkkopistotulppa pistorasiaan.

5. Varmista, että työkalu on kiinnitetty oikein koekäyttämällä konetta. Käynnistä sähkötyökalu (ilman lukitustoimintoa) ja anna sen käydä noin 30 sekuntia. Tarkista, ettei ole epätasapainoa tai tärinää.

6. Valitse sopiva kierrosnopeus.

7. Käynnistä imuri.

8. Pidä sähkötyökalusta aina kiinni molemmin käsin.

1. Käynnistä kone.

2. Älä anna sähkötyökalun käydä liian kauan paikallaan.
   ■ Työskentele aina tasaisin liikkein.
   ■ Muista jättää vähintään 1 cm etäisyys työstettävän materiaalin reunaan.

Huolto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, sähkötyökalu kytkeytyy automaattisesti pois päältä.

OHJE

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana.

Jos hiiilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti. Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

OHJE

Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

CE -Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien

2004/108/EY (19.04.2016 asti),

2006/42/EY, 2011/65/EY määräysten

mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.

Περιεχόμενα
